1 Telekomunikačné káble s dynamickým systémom ochrany proti šíreniu vlhkosti

2 Vplyv vlhkosti na telekomunikačné káble Prítomnos tomnosť vlhkosti v duši i celoplastových telekomunikačných ných káblov je vážny v technický problém. Telekomunikačné káble uložen ené v zemi sa nachádzaj dzajú vo vlhkom aža mokrom prostredí, ktoré umožň žňuje vniknutie vlhkosti v nesprávne vyhotovených káblových spojkách alebo v miestach mechanického ho poškodenia vonkajšieho ochranného ho pláš ášťa. V dôsledku týchto nedostatkov dochádza dza k pretečeniu eniu vody prípadne padne preniknutiu vlhkosti do: medzier medzi prvkami jadra káblak priestoru medzi jadrom kábla k a obvodovým pláš ášťom

3 Vplyv vlhkosti na telekomunikačné káble Vlhkosť spôsobuje: zhoršenie prenosových vlastností kábla koróziu tienenia káblak po vniknutí do káblovej k spojky jej zničenie

4 Statický vodoblokujúci systém m ochrany Statický systém m ochrany káblov k pred prenikaním m vlhkosti je založený na vyplnení jadra kábla k vazelínovou výplňou.

5 Statický vodoblokujúci systém m ochrany Nepriaznivé vplyvy použitia vazelínovej výplne: zväčšenie dielektrickej ej konštant tanty prenosových prvkov zväčšenie hrúbky izolácie prvkov nárast celkového priemeru kábla nárast celkovej ej hmotnosti ti kábla vylučovanie vazelínov novej výplne z kábla k (znehodnotenie pripájaných technológii) nepohodlná montáž (nutnosť odstraňova ovať zvyšky výplne)

6 Dynamický vodoblokujúci systém m ochrany Princíp p systému spočíva vo v vyplnení duše kábla materiálom, obsahujúcim superabsorbéry ry

7 Dynamický vodoblokujúci systém m ochrany Čo o je superabsorbér? r? Materiál, ktorý pri kontakte s vodou alebo vlhkosťou, ou, túto to pohlcuje Pred pokusom

8 Dynamický vodoblokujúci systém m ochrany Čo o je superabsorbér? r? Materiál, ktorý pri kontakte s vodou alebo vlhkosťou, ou, túto to pohlcuje Po 10 sekundách

9 Dynamický vodoblokujúci systém m ochrany Čo o je superabsorbér? r? Materiál, ktorý pri kontakte s vodou alebo vlhkosťou, ou, túto to pohlcuje Po 20 sekundách

10 Dynamický vodoblokujúci systém m ochrany Čo o je superabsorbér? r? Materiál, ktorý pri kontakte s vodou alebo vlhkosťou, ou, túto to pohlcuje Po 30 sekundách

11 Dynamický vodoblokujúci systém m ochrany Čo o je superabsorbér? r? Materiál, ktorý pri kontakte s vodou alebo vlhkosťou, ou, túto to pohlcuje Po pokuse

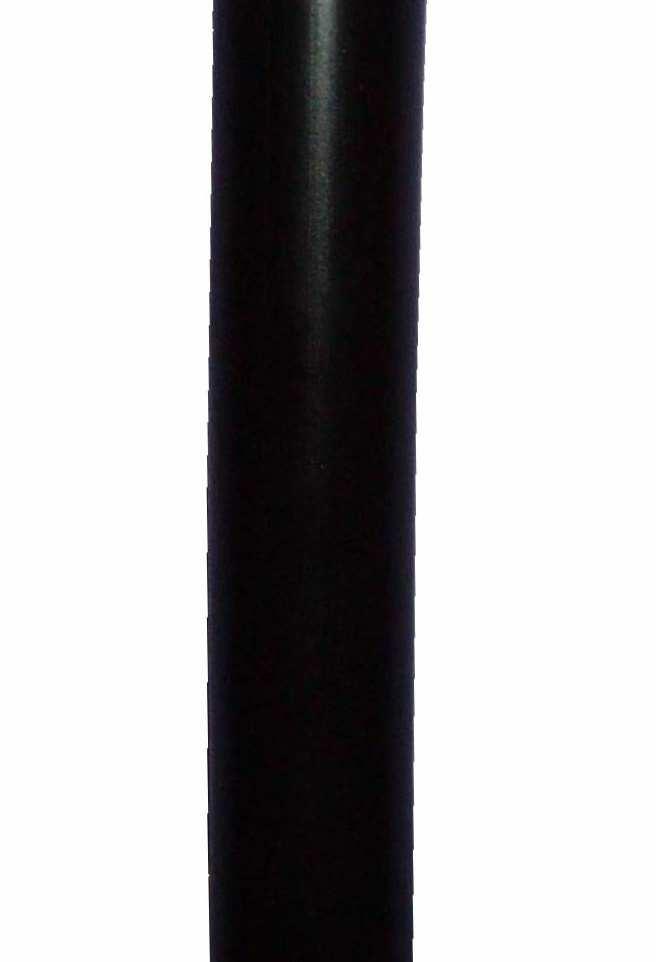

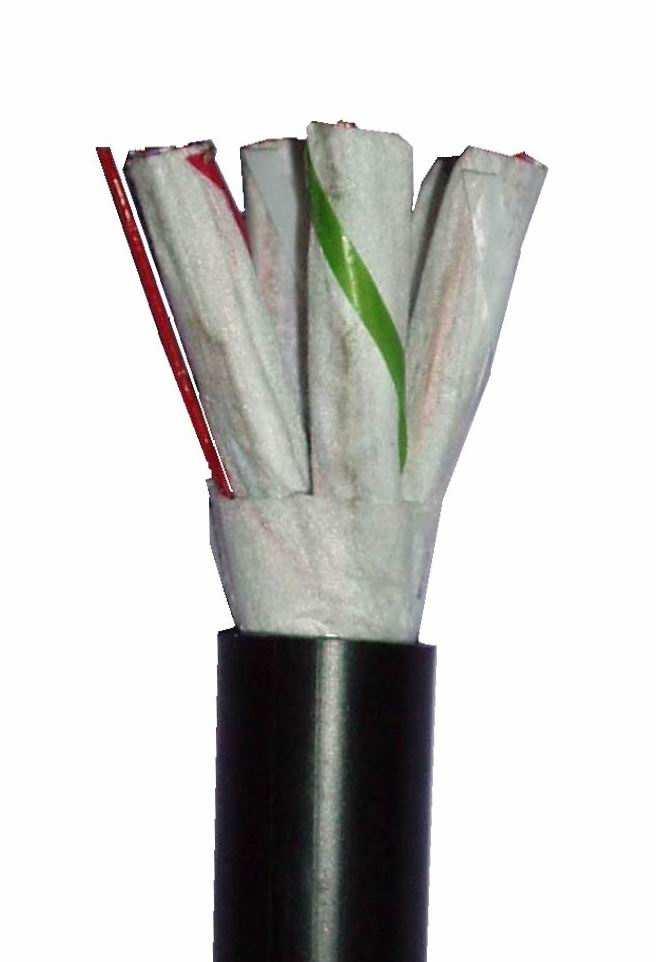

12 Konštrukcia kábla k s dynamickým systémom ochrany TCEPKSwFLE ochrany TCEPKSwFLE vodič z medeného drôtu ECu 0,4; 0,5; 0,6; 0,8; izolácia z penového polyetylénu pokrytého vrstvou plného polyetylénu (foam-skin), žily sú spletané do krížových štvoriek, ktoré sú skupinovo spletané do duše kábla. Jednotlivé prvky a skupiny sú vyplnené vodu blokujúcimi superabsorbérmi (pásky, nite). jadro kábla je celkovo fixované polypropylénovou páskou okolo jadra kábla je obvodová izolácia z vodu blokujúcich pások a pások z vláknitého alebo plastového materiálu, ak je to z technologického hľadiska nevyhnutné nad obvodovou izoláciou je tieniaci obal z hliníkovej fólie min. hrúbky 150 µm, ktorá je obojstranne potiahnutá vrstvou polyméru. polyetylénový plášť kábla je čiernej farby a spolu s tieniacim obalom tvorí vrstvený neoddeliteľný plášť, čím je zabezpečená zvýšená ochrana proti priečnemu prenikaniu vlhkosti.

13 Elektrické vlastnosti kábla k s dynamickým systémom

14 Porovnanie prenosových parametrov káblov oboch systémov ochrany Porovnanie tlmenia presluchu do susedného páru v tej istej štvorke u oboch systémov 90 Tlmenie presluchu [db] Frekvencia [Hz] Staticý systém - vazelína Dynamický systém - superabsorbér

15 Porovnanie rozmerových parametrov káblov oboch systémov ochrany Porovnanie vonkajšieho priemeru plášťa kábla u oboch systémov 45,0 mm 40,0 mm 35,0 mm Priemer v [mm] 30,0 mm 25,0 mm 20,0 mm 15,0 mm 10,0 mm 5,0 mm 0,0 mm 5x4x0,8 10x4x0,8 25x4x0,8 50x4x0,8 Konštrukcia prvkov Kábel s statickým systém om TCEPKPFLE Kábel s dynam ickým systém om TCEPKSw FLE

16 Porovnanie hmotnostných parametrov káblov oboch systémov ochrany Porovnanie hm otností káblov u oboch systém ov Hmotnosť kg kg kg kg kg kg 800 kg 600 kg 400 kg 200 kg 0 kg 5x4x0,8 10x4x0,8 25x4x0,8 50x4x0,8 Konštrukcia prvkov Kábel so statickým systém om TCEPKPFLE Kábel s dynam ickým systém om TCEPKSw FLE

17 Výhody dynamického systému ochrany vysoká spoľahlivosť ochrany proti vniknutiu vlhkosti do káblovej duše zlepšené prenosové parametre vhodné pre využitie DSL technológií nižšia hmotnosť aj rozmery káblov (ľahšia manipulácia) nemenná technológia spájania a ukončovania káblov rýchlejšia montáž káblov, bez potreby odstraňovania zvyškov plniacej hmoty systém umožňuje použitie kontrolných žíl, čím sa zjednodušuje lokalizácia poruchy pri zatečení kábla

18 Výhody dynamického systému ochrany možnosť spájania káblov aj s telekomunikačnými káblami so vzduch-papierovou izoláciou, kde nevzniká riziko vytečenia vazelíny do izolácie papier-vzduch, čím sa táto neznehodnotí porovnateľná cena s káblami so statickým systémom ochrany mikrobiologická odolnosť materiálov pri zatečení vody do káblovej duše minimálne zdravotné riziká pri manipulácii s káblami ekológia technológie v porovnaní s vazelínami na báze ropných substancií

19 Za spoločnosť Elkond HHK a.s. Ing. Jozef Pallo- hlavný technológ Nenad Markovič - technológ
