1 2N EasyRoute UMTS datová a hlasová brána Jak na to? Verze Směrování

2

3 1. Směrování V tomto dokumentu si ukážeme jak jednoduše ve 2N EasyRoute směrovat hovory, aby odcházely do námi požadovaných destinací. Zde je přehled toho, co v kapitole naleznete: Jak nastavit směrovací tabulku Popis nastavovaných parametrů 3

4 Jak nastavit směrovací tabulku Jak nastavit směrovací tabulku Směrování hovorů probíhá ve všech typech bran (ER i ERF) obdobně. Nejprve je nalezen řádek odpovídající vstupním informacím (volanému číslu) a následně je uplatněno pravidlo uvedené v daném řádku. V případě absolutní shody kritérií je upřednostněn řádek, který je výše. Volba Přidat slouží pro přidání záznamu za aktuálně poslední (záznam s nejnižší prioritou). Směrovací tabulka umožňuje navíc změnu čísla nebo textového řetězce, dle kterého je hovor směrován. Na konci tohoto dokumentu jsou popsány jednotlivé funkce tabulky s bližším popisem parametrů, které v nich lze konfigurovat. Pokud chcete využívat všech funkcí tabulky je třeba mít připraveny následující funkce Přihlášenou SIM kartu Zaregistrovaný SIP účet Připojený analogový telefon nebo FAX (Popřípadě PBX) Nyní je potřeba si uvědomit, že směrování se děje podle nastavených prefixů. Pokud se v tabulce nenajde shoda s volaným prefixem, nemusí být na toto číslo zahájeno směrování a potom se vám ozve chybový tón, který signalizuje chybně vytočené, nebo neexistující číslo. Uvedeme si nyní několik možných scénářů nastavení tabulky, které můžete použít ve vaší konfiguraci. Všechny hovory do GSM / VoIP V takovém případě, pokud chcete směrovat všechny hovory pouze do jedné destinace, stačí vybrat tuto destinaci a nastavení uložit. Potom budou všechny hovory směrovány podle Vašeho výběru. Varování Pokud směrujete hovory pouze do VoIP seznamte se podrobně s podmínkami za jakých se s Vaším VoIP operátorem dovoláte na Nouzové linky! Někteří operátoři neposkytují tzv. geografická čísla a můžete tak být směrováni na centrálu záchranné služby např. v Ostravě i když voláte z Karlových Varů. V takových případech si specifikujte volání na nouzová čísla do tabulky a ostatní směrujte do VoIP. Viz kapitola níže. 4

5 Jak nastavit směrovací tabulku 1.1 Hovory na prefix 7 a 6 do GSM ostatní do VoIP V takovém případě zvolte režim směrování Dle tabulky a specifikujeme čísla 7 a 6 do tabulky a všechny ostatní nasměrujeme do VoIP jako na obrázku níže. Pro volání na nouzové linky přes GSM a ostatní do VoIP si nastavte tabulku třeba následovně. Tak budou hovory na čísla začínající 1 (112,150,155,156,158) směrovány do GSM. Hovory na prefix 7 do GSM, FAX na 7 do VoIP Může se stát, že budete potřebovat telefonovat i faxovat na stejné číslo zároveň. Ale hovor přes VoIP může být drahý a proto budete telefonovat přes GSM a FAXovat po VoIPu. Specifikujete si prefixy, na které se má routovat do GSM. Pro routing faxu použijeme pseudoprefix 0, který budeme předtáčet před volané číslo. Ten potom v tabulce odebereme a odešleme do VoIP. Nastavení bude podobné jako na obrázku. Používání zkrácených voleb Pokud si chcete ulehčit práci a nevytáčet celé číslo, můžete využít takzvaných zkrácených voleb. To znamená že vytočíte pouze část čísla nebo číselný kód a zbytek 5

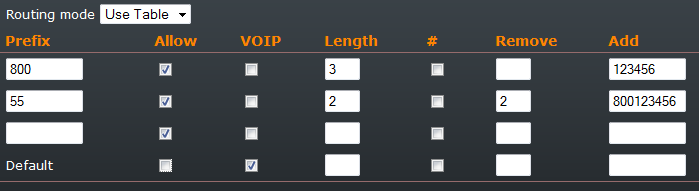

6 Jak nastavit směrovací tabulku 1.1 dotočí samotná brána. Ukážeme si jak na základě prefixu dotočit zbytek čísla a jak vytočit číslo na základě kódu. Následující tabulka zajistí, že po vytočení pouze prefixu 800 se dotočí zbytek čísla ( ). Stejně tak po vytočení kódu 55 se vytočí celé číslo ( ) Běžný příklad nastavení tabulky V tomto příkladu máme dvě zkrácené volby 91 a 92. Nastavení volání na mobilní sítě přes GSM a Pevné sítě po VoIP. Zakázaný prefix 800. To znamená pokud se někdo pokusí vytočit zelenou linku nebude spojen. 6
