1 2N EasyRoute UMTS datová a hlasová brána Jak na to? Verze Záloha spojení

2

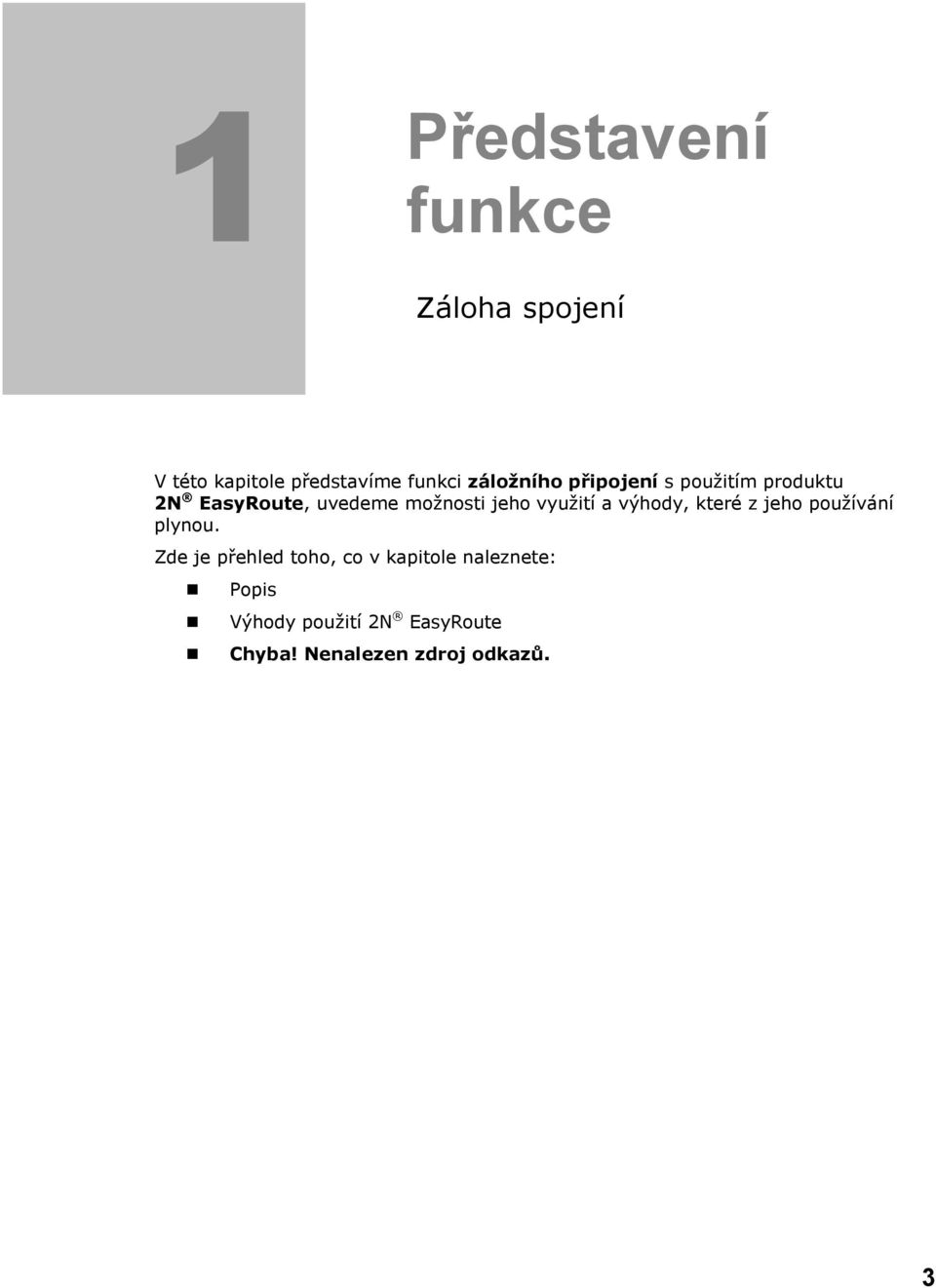

3 1 1. Představení funkce Záloha spojení V této kapitole představíme funkci záložního připojení s použitím produktu 2N EasyRoute, uvedeme možnosti jeho využití a výhody, které z jeho používání plynou. Zde je přehled toho, co v kapitole naleznete: Popis Výhody použití 2N EasyRoute Chyba! Nenalezen zdroj odkazů. 3

4 1.1 Popis situace Záložní připojení V případě že budete potřebovat mít plně zálohované připojení k internetu, které bude v případě výpadku hlavního připojení automaticky využívat jinou cestu, použijte 2N EasyRoute. Ta umožňuje vytvořit aktivní záložní připojení prostřednictvím sítě UMTS ke stávajícímu připojení (ADSL, kabelové připojení, Wi-Fi apod.). V případě, že dojde k poruše primárního připojení, 2N EasyRoute automaticky přesměruje data do 3G sítě. Jakmile je spojení obnoveno, data jsou opět směrována přes primární připojení. Jako benefit nabízí 2N EasyRoute SMS notifikaci v případě výpadku spojení a tak máte o stavu svého připojení vždy aktuální informace. Dále pak lze využívat všech hlasových i datových služeb brány. Podrobnější informace o všech funkcích naleznete v aktuálním manuálu. 4

5 Výhody použití 2N EasyRoute Rychlé datové spojení 2N EasyRoute přenáší data pomocí vysokorychlostního přenosu HSDPA (až 7,2 Mbit/s). Automatické sledování stavu připojení 2N EasyRoute sleduje nejen konektivitu hlavního připojení ale i jeho kvalitu. A pokud kvalita klesne pod nastavenou mez, automaticky se přepojí na záložní spojení. Jednoduchá instalace 2N EasyRoute je možné použít bez nutnosti složitého programování. SMS notifikace 2N EasyRoute odesílá informativní SMS o stavu připojení, na nastavené telefonní číslo. WiFi 2N EasyRoute umožňuje připojení PC a dalších zařízení pomocí WiFi 2,4 a 5 GHz. Podporuje standardy a/b/g, maximální rychlost je až 54 Mbit/s. Standardní funkce routeru 2N EasyRoute má implementovány všechny běžně používané funkce. DHCP, Firewall, apod. Hlasové služby 2N EasyRoute nabízí připojení telefonního přístroje přes FXS port. Hovory lze poté směrovat do GSM nebo VoIP sítě nebo odesílání a příjem FAXu. (Funkce VoIP volání a FAXu je pouze pro ERF verzi.) VRRP 2N EasyRoute nabízí možnost zálohovat připojení i pomocí VRRP protokolu. Šifrování dat Ve 2N EasyRoute je možné použít GRE nebo IPsec šifrování. PPPoE Ve 2N EasyRoute je implementována funkce PPPoE pro použití s ADSL modemy. IPsec Ve 2N EasyRoute je nakonfigurovat zabezpečené tunely mezi dvěma zařízeními pomocí plně implementovaného protokolu IPsec. 5

6 1.2 Popis jednotlivých parametrů Pro nastavení funkce zálohy spojení budou pro Vás důležitá dvě menu. Nastavení / Síť / WAN a Nastavení / Síť / Směrování. Proto si blíže popíšeme možnosti jejich nastavení. Menu NASTAVENÍ > Síť > WAN Mode Slouží k povolení zapnutí funkce WAN portu na Vaší bráně. V případě, že povolíte WAN port stane se z portu LAN4 port WAN. Jsou zde tři možnosti nastavení. Zakázáno Deaktivuje funkci WAN Static Povolí funkci WAN. Nastavíte pevnou IP adresu WAN portu. Použijte hlavně když používáte kabelové nebo Wi-Fi připojení, kdy znáte svou přidělenou IP adresu PPPoE Povolí funkci WAN. Zadáte přístupové údaje k poskytovateli. Slouží hlavně pro ADSL připojení, kde získáváte IP adresu od poskytovatele po ověření přístupových údajů. Upozornění Důležité upozornění. Static IP a PPPoE nelze používat zároveň. I když jsou obě možnosti vyplněny, a uloženy v databázi použije se pouze ta, která je nastavena.. Static 6

7 IP IP adresa přiřazená 2N EasyRoute. Tuto adresu Vám sdělí poskytovatel internetu nebo administrátor Vaší sítě. Síťová maska Maska sítě, ve které se brána 2N EasyRoute bude nacházet. Tuto masku Vám sdělí poskytovatel internetu nebo administrátor Vaší sítě. Brána IP adresa brány. Na tuto bránu jsou primárně směrovány IP pakety směrované z brány 2N EasyRoute. DNS1/DNS2 IP adresy uživatelem preferovaných DNS serverů v síti internet. Tlačítko Uložit Tlačítko pro uložení nového nastavení. Tlačítko Standardní Tlačítko pro obnovení původních hodnot (definovaných z výroby). PPPoE 7

8 Uživatel Uživatelské jméno, které se použije při ověřování. Toto jméno Vám sdělí poskytovatel internetu. Heslo Heslo, které se použije při ověřování. Toto heslo Vám sdělí poskytovatel internetu. Interval pro LCP echo [1 3600s] Nastavuje interval, po kterém se vysílají pakety LCP echo. Počet neúspěchů LCP echo [1-10] Nastavuje počet neúspěšných odpovědí na LCP dotazy, po kterých dojde k restartu PPP démona. DNS1, DNS2, IP Tyto parametry nelze nastavovat. Jsou pouze informativní a zobrazují se v nich informace, které 2N EasyRoute obdrží po autorizaci od poskytovatele ADSL připojení. Tlačítko Uložit Tlačítko pro uložení nového nastavení. Tlačítko Standardní Tlačítko pro obnovení původních hodnot (definovaných z výroby). Poznámka LCP echo je funkcí PPP démona, který zajišťuje připojení k operátorovi (UMTS / PPPoE). V nastavených intervalech odesílá pakety, na které očekává odpovědi. Po dosažení nastaveného počtu chyb (nepřijatých odpovědí) dojde k restartu PPP démona a opětovnému pokusu navázat připojení do internetu. 8

9 Menu NASTAVENÍ > Síť > Směrování V tomto menu se nastavují parametry přepínače na záložní spojení. Ten využijete ve chvíli, kdy potřebujete mít 100% připojení k internetu i když Váš hlavní poskytovatel není schopen zajistit konektivitu. V případě, že dojde ke ztrátě hlavního spojení, brána zjistí, že se nedokáže spojit s nastaveným serverem prostřednictvím hlavní cesty a přepne na záložní. Počet chybných odpovědí a tedy i doba přepnutí se nastavují parametrem počet chyb. Na hlavní cestu se potom opět přepne, spolu se zachycením první správné odpovědi ICMP serveru. Hlavní připojení Parametr nastavuje, kudy se bude směrovat všechen odchozí traffic do internetu za normální situace.tedy v případě, že je Vámi zvolené primární připojení v pořádku. Záložní připojení Parametr nastavuje, kudy se bude směrovat všechen odchozí traffic do internetu. V případě, že nebude dostupná hlavní cesta. Možnosti nastavení: Po inicializaci: None UMTS WAN UMTS Stav zálohy Tento ukazatel informuje o aktuálním stavu připojení brány k internetu. Pokud je ve stavu Off znamená to, že je použita hlavní cesta, je-li ve stavu On, funguje připojení přes záložní cestu. Možnosti zobrazení: On / Off 9

10 ICMP Echo server IP adresa spolehlivého serveru, který bude téměř vždy dostupný, aby bylo možno použít ho jako referenční bod. Na tento server potom budou odesílány PING požadavky a budou se vyhodnocovat odpovědi. V případě, že EasyRoute dostane nastavený počet error odpovědí v řadě, přepně z hlavního na záložní spojení. Možnosti nastavení: Po inicializaci: Platná veřejná síťová adresa Prázdné Interval Interval ve kterém se budou odesílat jednotlivé PING požadavky. Možnosti nastavení: Po inicializaci: s 1 s Timeout Nastavuje čas, ve kterém musí přijít odpověď od ICMP serveru. V případě, že v nastaveném čase neobdrží žádnou odpověď je tato odpověď označena jako chybná. Možnosti nastavení: Po inicializaci: ms 500 ms Failure limit Limit špatných odpovědí na PING dotazy. V případě dosažení tohoto limitu se přepíná na záložní spojení. Možnosti nastavení: Po inicializaci: 3 Počet chyb / Celk. počet Tento parametr je informativní. Je to čítač chybných a správných PINGů. Počet chyb se vždy vynuluje spolu s prvním správným PINGem po řadě chybných. Tlačítko Uložit Tlačítko pro uložení nového nastavení. Tlačítko Standardní Tlačítko pro obnovení původních hodnot (definovaných z výroby). Upozornění Aby vše fungovalo jak má je potřeba splnit několik podmínek! Správně nastaven a připojen WAN port. Mít vloženou SIM zaregistrovanou do UMTS sítě. Nastavenu záložní cestu. Nastaven spolehlivý ICMP Echo server. 10

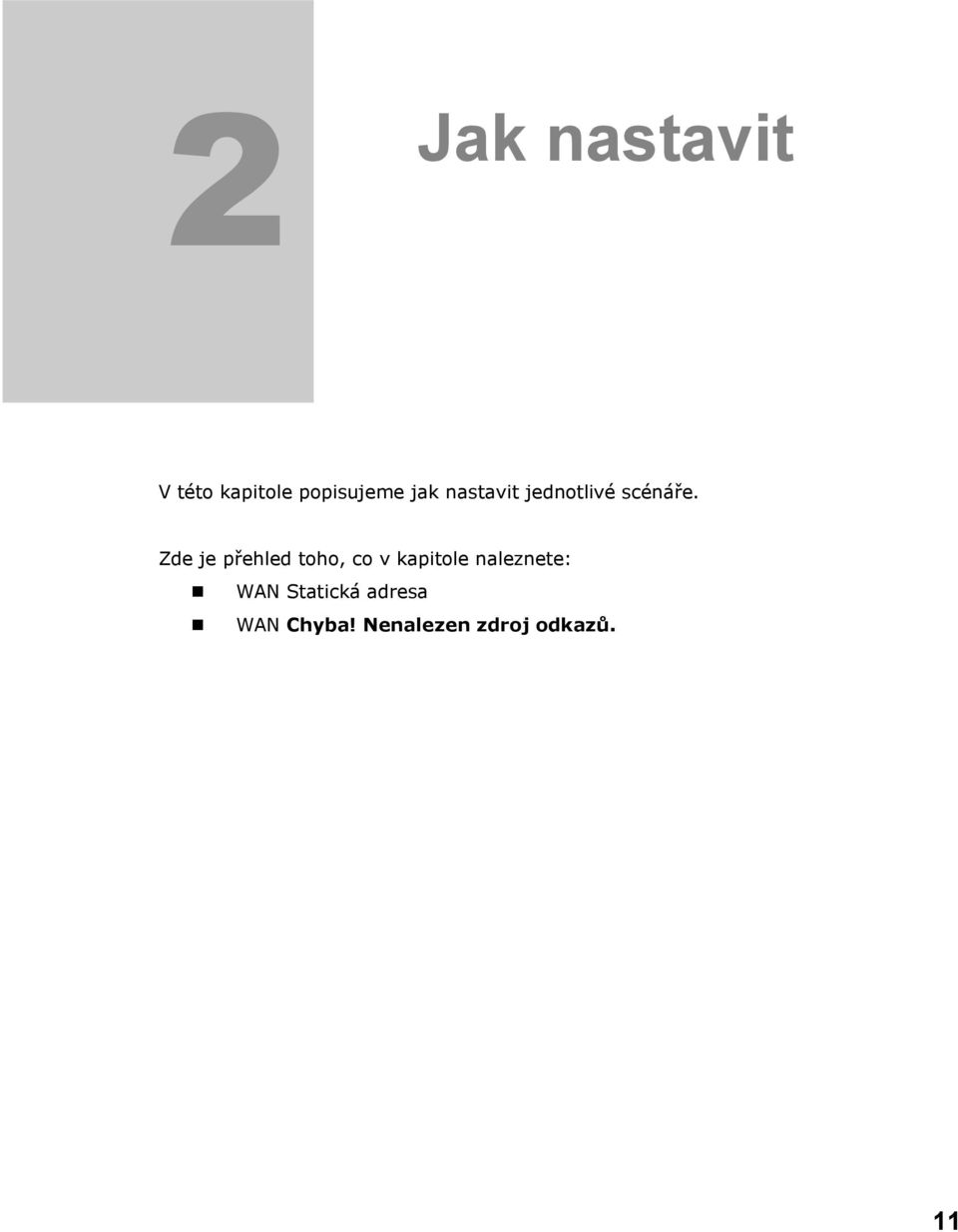

11 2 2. Jak nastavit V této kapitole popisujeme jak nastavit jednotlivé scénáře. Zde je přehled toho, co v kapitole naleznete: WAN Statická adresa WAN Chyba! Nenalezen zdroj odkazů. 11

12 WAN Statická adresa WAN Statická adresa Co potřebujete Nastavení sítě (IP adresu, masku podsítě, Gateway, ), které Vám sdělí poskytovatel internetu nebo administrátor sítě. Funkční UMTS Připojení k internetu. (Nastavíte pomocí průvodce) Spolehlivý ICMP echo server (server, na který se budou odesílat požadavky ping, pro zjišťování konektivity přes hlavní cestu) 12

13 WAN Statická adresa 2.1 Přihlaste se do webového rozhraní 2N EasyRoute jako administrátor. Přejděte do menu Síť / WAN. V tomto menu aktivujte funkci WAN portu výběrem jedné z možností. Pro statickou adresu použijte volbu Static. Nyní nastavte jednotlivé parametry připojení IP adresu, masku, bránu, apod. 2N EasyRoute si zatím nedokáže sama získat tyto údaje a pokud získává Váš současný směrovač tyto informace z DHCP serveru poskytovatele podívejte se do jeho konfigurace a použijte adresy, které používá on. Nyní přejděte do menu Síť / LAN, ve kterém je vidět,že port LAN 4 se změnil na port WAN. Nyní připojte Ethernetový kabel do tohoto portu. Uvidíte, že se zobrazí aktivita připojení a naváže se spojení s protistranou. Nyní přejděte do menu Síť / Směrování. V tomto menu se nastaví vlastní parametry přepojování na záložní spojení. V parametru Hlavní spojení vybereme cestu, která se bude používat jako primární. V našem případě WAN (Static), Dále vybereme záložní cestu. V našem případě 13

14 WAN Statická adresa 2.1 UMTS. To znamená, že v případě selhání spojení přes WAN port se brána automaticky přepne na připojení UMTS. Volbu fast backup zaškrtneme, pokud chceme, aby se přepojení na zálohu provedlo rychleji. V této konfiguraci to znamená, že SIM bude neustále přihlášena do UMTS sítě a odpadne tak doba, kterou se musí čekat na přihlášení. POZOR!!! Toto může zvýšit datový tok na SIM kartě. V případě užití FUP může dojít k jeho částečnému vyčerpání i když přes SIM nebyl ve skutečnosti veden hlavní datový spoj. Stav záložního spojení informuje, zda je záloha aktivní či ne. ICMP eco server je velmi důležitá součást a pokud není nastaven záloha spojení nebude fungovat!! Nastavte zde spolehlivý server, aby nedocházelo ke zbytečným výpadkům. Např: google.com. Intervaly nastavte jak často se mají požadavky ping na tento server odesílat a čas do kterého musí přijít odpověď aby byla vyhodnocena jako správná. Parametr počet chyb určuje po kolika chybách se spojení přepojí na záložní cestu. První správný ping který se vrátí od nastaveného ICMP serveru potom překlopí spojení opět na hlavní routu. Manuální připojování potom znamená, že se sice automaticky přepne na zálohu ale bude vyžadováno potvrzení připojení přes tyto rozhraní. To uděláte v menu Stav pod možností připojit, která se zde zobrazí. V případě potřeby bude potom možné spojení i manuálně přerušit tlačítkem odpojit. 14

15 WAN PPPoE WAN PPPoE Co potřebujete Nastavení připojení (uživatelské jméno a heslo), které Vám sdělí poskytovatel internetu. Funkční UMTS Připojení k internetu. (Nastavíte pomocí průvodce) Spolehlivý ICMP echo server (server, na který se budou odesílat požadavky ping, pro zjišťování konektivity přes hlavní cestu) 15

16 WAN PPPoE 2.2 Přihlaste se do webového rozhraní 2N EasyRoute jako administrátor. Přejděte do menu Síť / WAN. V tomto menu aktivujte funkci WAN portu výběrem jedné z možností. Pro PPPoE adresu použijte volbu PPPoE. Nyní nastavte jednotlivé parametry připojení: Uživatelské jméno a heslo. Můžete nastavit i parametry LCP echo viz popis parametrů. 2N EasyRoute pak bude aktivně sledovat toto připojení a v případě problému automaticky restartuje ppp démon. Ostatní parametry na stránce jsou jen informativní. Nyní přejděte do menu Síť / LAN, ve kterém je vidět,že port LAN 4 se změnil na port WAN. Nyní připojte Ethernetový kabel do tohoto portu. Uvidíte, že se zobrazí aktivita připojení a naváže se spojení s protistranou. Nyní přejděte do menu Síť / Směrování. V tomto menu se nastaví vlastní parametry přepojování na záložní spojení. V parametru Hlavní spojení vybereme cestu, která se bude používat jako primární. V našem případě WAN (PPPoE), Dále vybereme záložní cestu. V našem případě UMTS. To znamená, že v případě selhání spojení přes WAN port se brána automaticky přepne na připojení UMTS. Volbu fast backup zaškrtneme, pokud chceme, aby se přepojení na zálohu provedlo rychleji. V této konfiguraci to znamená, že SIM bude neustále přihlášena do UMTS sítě a odpadne tak doba, kterou se musí čekat na 16

17 WAN PPPoE 2.2 přihlášení. POZOR!!! Toto může zvýšit datový tok na SIM kartě. V případě užití FUP může dojít k jeho částečnému vyčerpání i když přes SIM nebyl ve skutečnosti veden hlavní datový spoj. (Obdobně je tomu pokud použijeme jako backup PPPoE) Stav záložního spojení informuje, zda je záloha aktivní či ne. ICMP eco server je velmi důležitá součást a pokud není nastaven záloha spojení nebude fungovat!! Nastavte zde spolehlivý server, aby nedocházelo ke zbytečným výpadkům. Např: google.com. Intervaly nastavte jak často se mají požadavky ping na tento server odesílat a čas do kterého musí přijít odpověď aby byla vyhodnocena jako správná. Parametr počet chyb určuje po kolika chybách se spojení přepojí na záložní cestu. První správný ping který se vrátí od nastaveného ICMP serveru potom překlopí spojení opět na hlavní routu. Manuální připojování potom znamená, že se sice automaticky přepne na zálohu ale bude vyžadováno potvrzení připojení přes tyto rozhraní. To uděláte v menu Stav pod možností připojit, která se zde zobrazí. V případě potřeby bude potom možné spojení i manuálně přerušit tlačítkem odpojit. 17
