1 Bezdrátové routery LTE & UMTS datové a hlasové brány Jak na to? Report problému

3 1. Reportování problémů V tomto dokumentu si ukážeme jakým způsobem reportovat problémy produktu 2N SpeedRoute a 2N EasyRoute. Obě brány vycházejí ze stejné platformy a proto je nastavení velmi podobné. Pro zjednodušení budou použity ukázky nastavení 2N SpeedRoute. V případě použití 2N EasyRoute bude nastavení obdobné. Zde je přehled toho, co v kapitole naleznete: Jak reportovat problém Kde naleznete potřebné informace Příklad reportu 3

Pro zjednodušení budou použity ukázky nastavení 2N SpeedRoute.

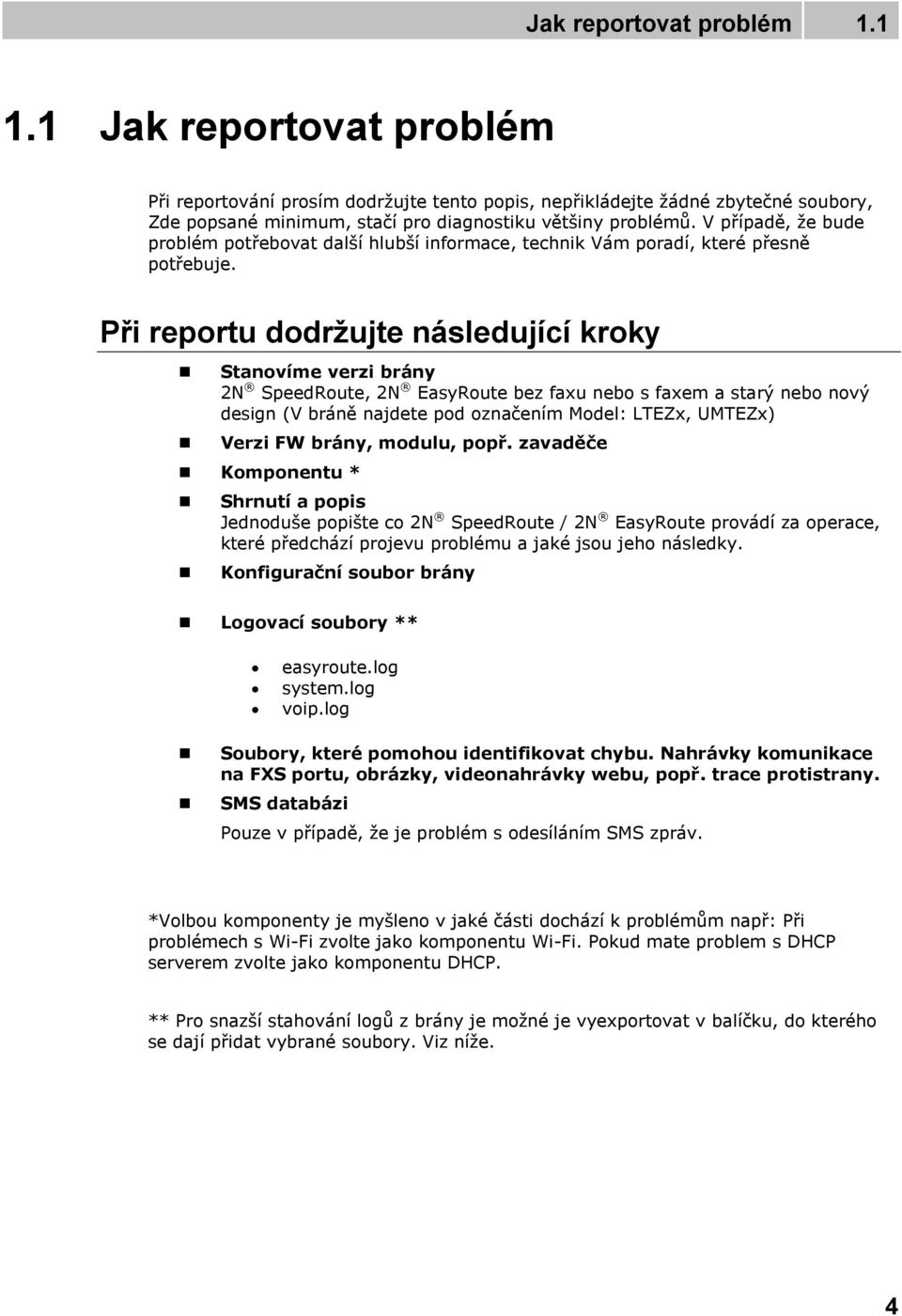

4 Jak reportovat problém Jak reportovat problém Při reportování prosím dodržujte tento popis, nepřikládejte žádné zbytečné soubory, Zde popsané minimum, stačí pro diagnostiku většiny problémů. V případě, že bude problém potřebovat další hlubší informace, technik Vám poradí, které přesně potřebuje. Při reportu dodržujte následující kroky Stanovíme verzi brány 2N SpeedRoute, 2N EasyRoute bez faxu nebo s faxem a starý nebo nový design (V bráně najdete pod označením Model: LTEZx, UMTEZx) Verzi FW brány, modulu, popř. zavaděče Komponentu * Shrnutí a popis Jednoduše popište co 2N SpeedRoute / 2N EasyRoute provádí za operace, které předchází projevu problému a jaké jsou jeho následky. Konfigurační soubor brány Logovací soubory ** easyroute.log system.log voip.log Soubory, které pomohou identifikovat chybu. Nahrávky komunikace na FXS portu, obrázky, videonahrávky webu, popř. trace protistrany. SMS databázi Pouze v případě, že je problém s odesíláním SMS zpráv. *Volbou komponenty je myšleno v jaké části dochází k problémům např: Při problémech s Wi-Fi zvolte jako komponentu Wi-Fi. Pokud mate problem s DHCP serverem zvolte jako komponentu DHCP. ** Pro snazší stahování logů z brány je možné je vyexportovat v balíčku, do kterého se dají přidat vybrané soubory. Viz níže. 4

Při reportu dodržujte následující kroky Stanovíme verzi brány 2N SpeedRoute, 2N EasyRoute bez faxu nebo s faxem a starý nebo nový design (V bráně najdete pod označením Model: LTEZx, UMTEZx) Verzi FW

5 Jak vytvořit report balíček Jak vytvořit report balíček Systém je nastaven tak, že stále ukládá diagnostické informace, které je v případě potřeby možno vyexportovat jako jednotlivé soubory, nebo jako kompletní balíček se všemi potřebnými informacemi. Pro vygenerování balíčku, ve kterém budou všechny důležité informace. K tomuto slouží ikona rychlé navigace Report Tím se dostanete do menu NASTAVENÍ / Systém / Report V tomto menu vyberete, jaké položky chcete do balíčku přidat. K čemu jednotlivé položky slouží, naleznete níže. Nyní si vyberte, jaké položky budete potřebovat, pokud nevíte, použijte všechny. Pro vygenerování balíčku stiskněte tlačítko uložit. Vytvoří se a nabídne ke stažení balíček s podobným názvem jako: er tgz. Tento balíček potom obsahuje všechny soubory. Tento balíček odešlete technikovi se stručným popisem chyby. Viz kapitola

všemi potřebnými informacemi. Pro vygenerování balíčku, ve kterém budou všechny důležité informace.

Jaké informace se ukládají 1.3 1.3 Jaké informace se ukládají Pro získání potřebných informací jsou důležitá dvě menu. Nastavení / Systém / Report a Nastavení / Síť / Zachytávání.

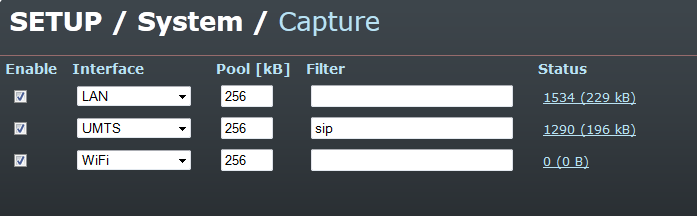

6 Jaké informace se ukládají Jaké informace se ukládají Pro získání potřebných informací jsou důležitá dvě menu. Nastavení / Systém / Report a Nastavení / Síť / Zachytávání. Proto si blíže popíšeme možnosti jejich nastavení. Menu NASTAVENÍ > Systém > Zachytávání Toto menu Vám poskytuje možnost zachytávat dění na síťových prvcích brány. Pakety se ukládají podle zvoleného filtru a nastaveného interface do souborů, jejichž velikost určíme parametrem pool. Soubory se ukládají ve formátu.pcap, který otevřete v běžném síťovém snifferu jako je například Wireshark. Povoleno Povoluje ukládání do souboru podle nastavení v řádku. Interface Výběr rozhranní ze kterého se bude snímat trace. Možnosti nastavení: LAN, Ethernet, WiFi, UMTS, WAN (static), WAN (PPPoE) Pool [kb] Nastavuje maximální velikost jednoho souboru. Po jejím překročení se vytvoří nový. Filtr Nastavuje, podle jakého filtru se budou zachytávat pakety respektive pakety jakého protokolu. Lze zde nastavit standardní protokoly. Např. sip, tcp, udp V případě, že nenastavíte nic, bude se zachytávat veškeré dění na daném rozhraní. Stav Parametr ukazuje, kolik souborů se vytvořilo a jaká je jejich celková velikost. Parametr se aktualizuje stiskem tlačítka obnovit v dolní části stránky. Po stisku tohoto parametru levým tlačítkem myši Vám bude nabídnuta možnost stažení vytvořených souborů. 6

Pakety se ukládají podle zvoleného filtru a nastaveného interface do souborů, jejichž velikost určíme parametrem pool. Soubory se ukládají ve formátu.

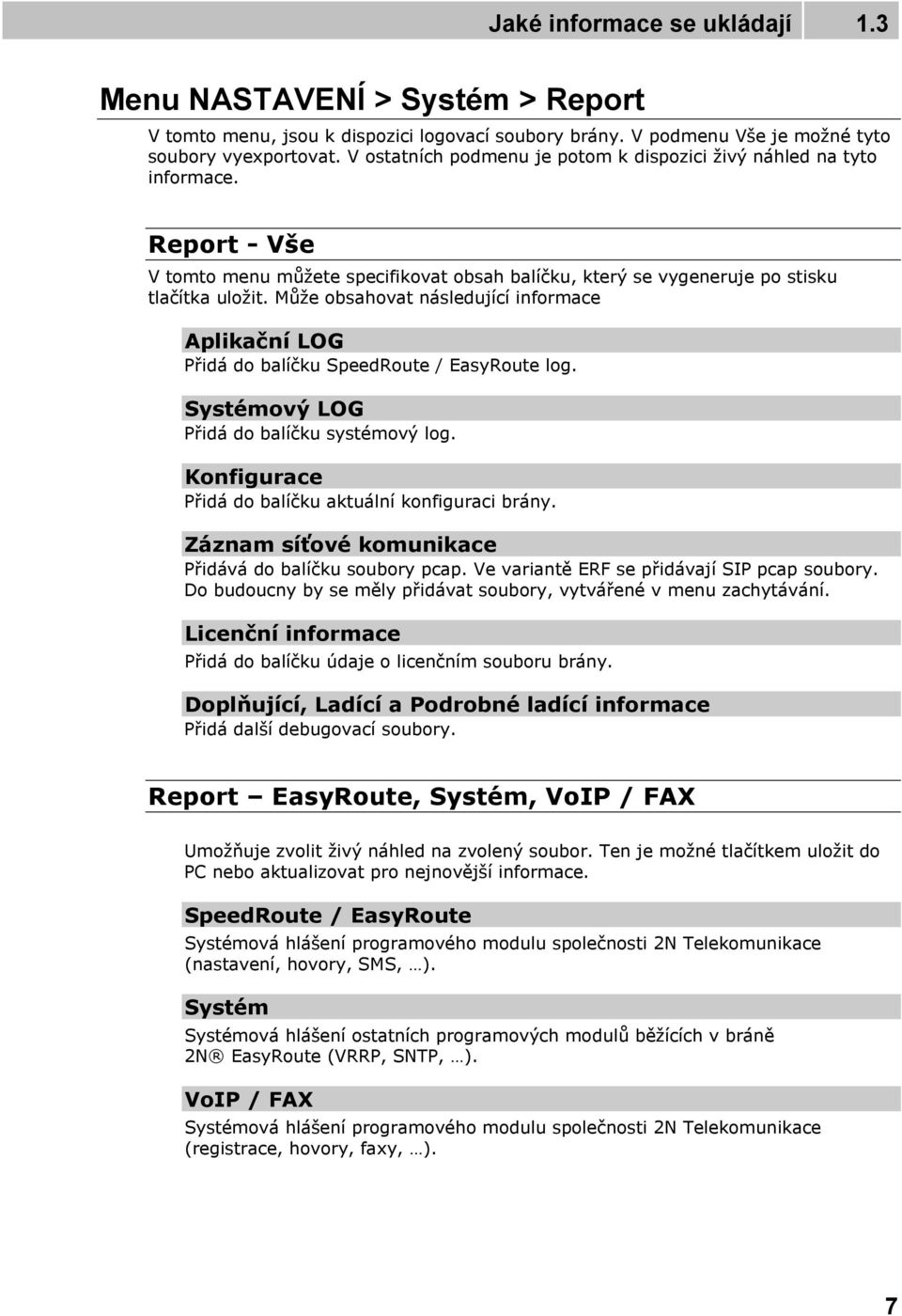

7 Jaké informace se ukládají 1.3 Menu NASTAVENÍ > Systém > Report V tomto menu, jsou k dispozici logovací soubory brány. V podmenu Vše je možné tyto soubory vyexportovat. V ostatních podmenu je potom k dispozici živý náhled na tyto informace. Report - Vše V tomto menu můžete specifikovat obsah balíčku, který se vygeneruje po stisku tlačítka uložit. Může obsahovat následující informace Aplikační LOG Přidá do balíčku SpeedRoute / EasyRoute log. Systémový LOG Přidá do balíčku systémový log. Konfigurace Přidá do balíčku aktuální konfiguraci brány. Záznam síťové komunikace Přidává do balíčku soubory pcap. Ve variantě ERF se přidávají SIP pcap soubory. Do budoucny by se měly přidávat soubory, vytvářené v menu zachytávání. Licenční informace Přidá do balíčku údaje o licenčním souboru brány. Doplňující, Ladící a Podrobné ladící informace Přidá další debugovací soubory. Report EasyRoute, Systém, VoIP / FAX Umožňuje zvolit živý náhled na zvolený soubor. Ten je možné tlačítkem uložit do PC nebo aktualizovat pro nejnovější informace. SpeedRoute / EasyRoute Systémová hlášení programového modulu společnosti 2N Telekomunikace (nastavení, hovory, SMS, ). Systém Systémová hlášení ostatních programových modulů běžících v bráně 2N EasyRoute (VRRP, SNTP, ). VoIP / FAX Systémová hlášení programového modulu společnosti 2N Telekomunikace (registrace, hovory, faxy, ). 7

Může obsahovat následující informace Aplikační LOG Přidá do balíčku SpeedRoute / EasyRoute log. Systémový LOG Přidá do balíčku systémový log. Konfigurace Přidá do balíčku aktuální konfiguraci brány.

8 Jaké informace se ukládají 1.3 Poznámka Reportér událostí je pro obě verze 2N EasyRoute stejný. V základní verzi funguje pouze logování EasyRoute a Systém. Ostatní nemají smysl, protože tyto funkce nejsou podporovány. 8

9 Příklad reportu Příklad reportu Dobrý den mám problém s bránou ERF v novém designu. Používám verzi FW Mám potíže s komponentou PPPoE. Nedaří se mi navázat spojení do internetu přes toto rozhraní. Po přepnutí na PPPoE se zobrazí v menu stav status připojuji ale nikm dál se nedostanu. Nastavené přihlašovací údaje mám od poskytovatele internetu. Zasílám Vám balíček, ve kterém jsou všechny logy z menu report. Soubor er tgz A zachycenou komunikaci na rozhraní WAN (PPPoE) Soubor capture1.pcap 9

Po přepnutí na PPPoE se zobrazí v menu stav status připojuji ale nikm dál se nedostanu.

10 2N TELEKOMUNIKACE a.s. Modřanská 621, Praha 4, Česká Republika Tel.: , Fax: Web: v1.02
