1 2N EasyRoute UMTS datová a hlasová brána Jak na to? Verze: SIP Calls

2

3 1. SIP hovory V tomto dokumentu si ukážeme jak jednoduše ve 2N EasyRoute nastavit SIP účet. Zde je přehled toho, co v kapitole naleznete: Jak nastavit SIP účet Základní nastavení parametrů K čemu slouží funkce Flood Popis nastavovaných parametrů 3

4 Jak nastavit SIP účet Jak nastavit SIP účet K tomu aby bylo možné SIP na Vaší bráně používat, zkontrolujte že používáte FAXovou verzi brány, která tuto možnost podporuje. Dále je zapotřebí mít povoleno využití SIPu v menu Nastavení / Telefonie / SIP / Základní, Povolenu registraci k účtu v menu Nastavení / Telefonie / SIP / Účet. Všechny důležité údaje o registrovaném účtu včetně stavu registrace je možné vidět na stránce Status. Účet Od Vašeho VoIP operátora většinou obdržíte základní údaje, potřebné pro registraci. Jsou to obyčejně Adresa serveru, port, na kterém server naslouchá, číslo, uživatelské jméno a heslo. Velmi často bývá uživatelské jméno a číslo stejné. Při nastavování postupujte následovně. V menu Nastavení / Telefonie / SIP / Účet povolte registraci. Tato volba umožní bráně odesílat registrační pakety v intervalech nastavených v menu SIP / Základní. Do pole Registrar a Proxy vyplňte doménu kterou jste obdrželi od VoIP operátora. Poznámka Ve většině případů bývá registrační a Proxy server instalován na stejném zařízení. 2N EasyRoute umožňuje pokročilejší konfigurace, ve kterých mohou být tyto servery oddělené. To se používá v situacích, kdy jsou oba servery vytíženy velkým počtem připojených klientů. Pokud Váš operátor nepoužívá oddělené servery, vyplňte nastavení tak, jak je uvedeno na obrázku. 4

5 Jak nastavit SIP účet 1.1 Za dvojtečku vyplňte port, na kterém servery Vašeho operátora naslouchají. Do položky Zobrazované jméno, vyplňte Vaše jméno nebo číslo, které se bude zobrazovat protistraně při Vašem Volání, na terminálech, které to umožňují. Do položky číslo vložte telefonní číslo nebo URI, které Vám váš VoIP operátor přidělil. Nyní zbývá vyplnit uživatelské jméno a heslo, které se použije při ověřování registrace Vašeho VoIP účtu u VoIP operátora. Poznámka Pokud jste uživatelské jméno od operátora neobdrželi, vložte do této kolonky číslo, které jste dostali přiděleno. Někdy bývají tyto údaje stejné. Základní nastavení 5

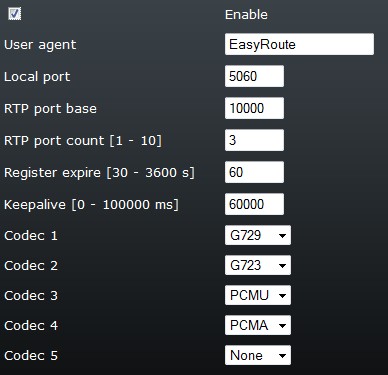

6 Jak nastavit SIP účet 1.1 Defaultní nastavení tohoto menu umožňuje používat 2N EasyRoute bez nutnosti dalšího nastavování. Důležité jsou tři parametry. Povolit tato možnost povoluje nebo zakazuje použití SIP. Platnost registrací touto možností se nastavuje timeout, po kterém se odesílá nový registrační paket. Kodek Těmito parametry se nastavuje priorita kodeků. Defaultní pořadí zajistí výběr optimálního kodeku pro obě strany spojení. Ostatní parametry jsou vedlejší a možnosti jejich nastavení naleznete dále v nastavení parametrů. Funkce Flood Funkce Flood vznikla kvůli nepříznivým vlastnostem UMTS sítě, která je v počátku datového spojení pomalá. K problémům dochází hlavně v počátečních fázích faxového spojení, kdy je potřeba kvalitní přenos. 2N EasyRoute proto odesílá stimulační pakety v nastavené frekvenci tak, aby bylo dosaženo optimálního datového toku i v počátečních fázích odesílání větších objemů dat. Funkce je optimálně nastavena z výroby a je defaultně zapnuta. Pokud používáte konektivitu do internetu pouze přes WAN port není potřeba mít funkci Flood zapnutou. 6

7 Menu Nastavení / Telefonie / SIP Menu Nastavení / Telefonie / SIP SIP > Základní V podnabídkách menu SIP se nastavují registrační údaje k VoIP operátorům, priority kodeků a další parametry VoIP sítě. 7

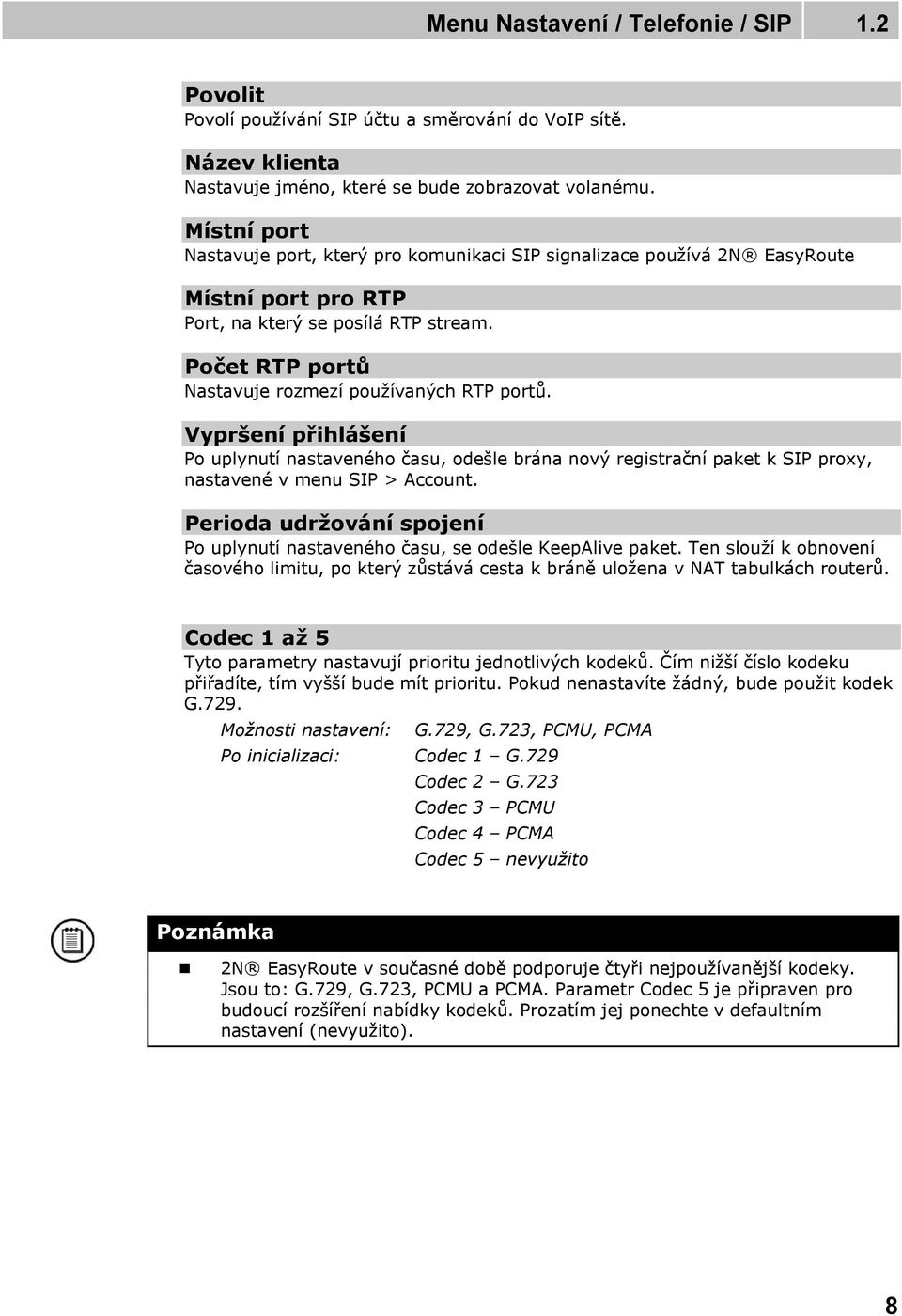

8 Menu Nastavení / Telefonie / SIP 1.2 Povolit Povolí používání SIP účtu a směrování do VoIP sítě. Název klienta Nastavuje jméno, které se bude zobrazovat volanému. Místní port Nastavuje port, který pro komunikaci SIP signalizace používá 2N EasyRoute Místní port pro RTP Port, na který se posílá RTP stream. Počet RTP portů Nastavuje rozmezí používaných RTP portů. Vypršení přihlášení Po uplynutí nastaveného času, odešle brána nový registrační paket k SIP proxy, nastavené v menu SIP > Account. Perioda udržování spojení Po uplynutí nastaveného času, se odešle KeepAlive paket. Ten slouží k obnovení časového limitu, po který zůstává cesta k bráně uložena v NAT tabulkách routerů. Codec 1 až 5 Tyto parametry nastavují prioritu jednotlivých kodeků. Čím nižší číslo kodeku přiřadíte, tím vyšší bude mít prioritu. Pokud nenastavíte žádný, bude použit kodek G.729. Možnosti nastavení: G.729, G.723, PCMU, PCMA Po inicializaci: Codec 1 G.729 Codec 2 G.723 Codec 3 PCMU Codec 4 PCMA Codec 5 nevyužito Poznámka 2N EasyRoute v současné době podporuje čtyři nejpoužívanější kodeky. Jsou to: G.729, G.723, PCMU a PCMA. Parametr Codec 5 je připraven pro budoucí rozšíření nabídky kodeků. Prozatím jej ponechte v defaultním nastavení (nevyužito). 8

9 Menu Nastavení / Telefonie / SIP 1.2 SIP > Account Povolit registraci Povoluje 2N EasyRoute zaregistrování nastaveného účtu k VoIP operátorovi. Registrar Nastavuje IP adresu nebo doménové jméno serveru registrar. Proxy IP adresa nebo doménové jméno SIP proxy, přes kterou 2N EasyRoute volá. Port Port, na který se odesílá registrační paket pro registrar a signalizace pro SIP proxy. Tento parametr naleznete vždy za konkrétní adresou serveru. Domain IP adresa nebo doménové jméno používané domény, přes kterou 2N EasyRoute pracuje. Zobrazované jméno Jméno uživatele nebo název zařízení, ketré se zobrazí oponentovi. (Pokud to síť umožňuje.) Možnosti nastavení: 0 49 znaků (ASCII) platí i pro ostatní Číslo Číslo uživatele nebo číslo zařízení, ketré se zobrazí oponentovi. (Pokud to síť umožňuje.) Uživatelské jméno Nastavuje uživatelské jméno, které se použije při registraci. Heslo Nastavuje heslo pro autorizaci při registraci 9

10 Menu Nastavení / Telefonie / SIP 1.2 SIP > Flood ERF Tip Povolit Povoluje nebo zakazuje používání funkce Flood. Port Port na který se odesílají stimulační pakety. Velikost paketu Nastavuje velikost stimulačního paketu. Perioda opakování Nastavuje frekvenci odesílání stimulačních paketů. Nevypínejte tuto funkci pokud chcete předejít potížím s rozpadáním spojení v počátcích VoIP hovorů a T.38 Faxů. 10
