A.č. C12/T/038-VZ_0918 Z.č

Transkript

1 OBECNÝ POPIS PRVKŮ URČUJÍCÍ STANDARD VÝROBKŮ. Barevné řešení : Materiál bočnic, korpusy skříněk a skříní, police - barva televizní šedá RAL 7047 dvířka a čela zásuvek - pastelová modrá RAL 5024 dvířka a čela zásuvek - holubí modrá RAL 5014 hrany ABS vždy v barvě příslušného lamina kovové konstrukce, úchytky achátová šedá RAL 7038, (NCS 3005) laboratorní digestoře - kovovové konstrukce - achátová šedá RAL 7038, (NCS S 3005 R80B) pracovní desky - epoxidová pryskyřice + epoxidové výlevky - šedá Postformingové desky - šedá Laboratorní armatury poplastované - šedá, barevné značení kohoutů a ventilů pro užití v laboratořích dle EN Barevné řešení vzorku : Materiál bočnic, korpusy skříněk, police - barva televizní šedá RAL 7047 dvířka - pastelová modrá RAL 5024 čela zásuvek - holubí modrá RAL 5014 hrany ABS vždy v barvě příslušného lamina kovové konstrukce, úchytky achátová šedá RAL 7038, (NCS S 3005 R80B) pracovní desky - epoxidová pryskyřice + epoxidové výlevky - šedá Laboratorní armatury poplastované - šedá, barevné značení kohoutů a ventilů pro užití v laboratořích dle EN vzor tvaru úchytky Váhové stoly a stoly pro mikroskopy - tlouštka žulového monobloku min. 50 mm Hrana ABS 2 mm je lepená polyuretanovým lepidlem Pracovní desky přístrojových a fyzikálních stolů - materiál postforming - tloušťka min. 28mm Pracovní desky laboratorních a mycích stolu (epoxidová pryskyřice tl. 19mm), tvořících sestavy, tj. na sebe navazující laboratorní a mycí stoly, budou při montáži vzájemně slepeny epoxidovým dvousložkovým lepidlem v celém profilu (19mm), takže takto spojená pracovní plocha bude těsná a nepropustná. Způsob specifikace všech prvků v popisu standardu předpokládá, že součástí dodávky všech nábytkových komponentů obsahujících připojované prvky (zásuvky elektrorozvodů, osvětlení, vypínače, vodovodní baterie a ventily, ventily a vývody zemního a technických plynů, vakua atd.) bude také dodávka potřebného instalačního materiálu a připojení na přípojné místo do vzdálenosti 2 metrů. Součástí dodávky všech nábytkových komponentů vyžadujících připojení na vzduchotechniku je instalační materiál a připojení na přípojné místo vzduchotechniky do vzdálenosti 2 metrů. Jestliže to charakter připojení dle platných předpisů vyžaduje (připojení elektrorozvodů, zemní plyn), je součástí dodávky i revizní zpráva pro realizovanou část připojení. Strana1 z 19

2 POPIS PRVKŮ URČUJÍCÍ STANDARD VÝROBKŮ Laboratorní digestoř se skříňkou - vnější rozměry cca 1200x800x2400 mm, vnitřní rozměry min.1100 x min.700 x min.1200 mm Konstrukce, způsob provozu, monitorování proudění vzduchu a úroveň hluku digestoří je v souladu s platnými normami. Dodavatel dokládá tento soulad certifikáty, od nezávislých akreditovaných zkušebních organizací. Digestoře splňuje normu která je doložená certifikátem dle ČSN EN ,,4. Prokázány jsou tyto skutečnosti: Digestoře jsou vyrobeny, zkoušeny a dodány dle ČSN EN 14175: 1/2003 a to zejména ČSN EN část 2:2003, čl.4, čl.6, čl.7, čl.8, čl.9 dodatek A.2, A.3 ČSN EN část 3: 9/2004, čl.4, čl.5 s důrazem na čl.5.3, 5.4 a 5.5. ČSN EN část 4: 4/2005 dle směrnice 73/23/EHS a dle směrnice 89/336/EHS Digestoře je vybavena zařízením umožňujícím proměnné proudění odtahovaného vzduchu. Pohyb okna je zajištěn motoricky. - účinnost digestoří je prokázána testem ve smyslu ČSN EN Max. odtah 450m3/hod.na běžný metr digestoře. - současně digestoř splňuje nezávislé odsávání spodních skříněk. - korpus digestoře je vyroben z kovových materiálů, které zajišťují vodivé pospojování jednotlivých dílů. - vnitřní povrchy včetně pracovní plochy jsou osazeny materiály, které splňují chemickou odolnost pro laboratoře. - pracovní povrch epoxidová pryskyřice tl. 19mm, zvýšený bezpečností okraj 7mm - odsávací výstupní hrdlo je vyrobeno z tvrzeného polypropylénu o průměru 250mm. - digestoř má horní i spodní odtah. - vnitřní osvětlení je min. 500 lux na pracovní ploše - spodní odsávaná skříňka s dvířky na chemikálie cca 50m3/hod,- záchytná vana - polypropylén - ovládání médií a jištění el. zásuvek jsou umístěny vně pracovního prostoru. N 001 Odsávané množství vzduchu v max. pracovní poloze okna na 1 bm cca 450m3/hod, min. průtok vzduchu při zavřeném okně na 1 bm cca 150m3/hod. - Je osazeno čidlo přítomnosti obsluhy. - Spínač pro maximální výkon odtahového ventilátoru digestoře ( pro případ vývinu extrémního vývinu plynných látek ). - Čidlo ztráty podtlaku. - Opticko akustickou signalizací bezpečného odtahu. Výsuvné čelní okno splňuje tyto požadavky : - elektrický vertikální posuv s možností nastavení rychlosti posunu okna. - výsuvné čelní okno je možno ovládat mechanicky (ručně) i při zapnutém i vypnutém el. přívodu. - dělené čelní bezpečnostní sklo posuvné do stran v rámu, vysouvatelném směrem vzhůru motoricky i manuálně - automatické zavření okna při nepřítomnosti obsluhy v nastavitelném intervalu 1 59 min. - při uzavření okna automatické snížení průtoku vzduchu (noční provoz) - spodní skříňka je odsávaná i při vypnuté digestoři - zobrazení provozních a pomocných stavů na displeji - snímač polohy výsuvného okna. - automatické nastavení okna do pracovní polohy. - možnost změnit nastavení minimální, pracovní a maximální polohy okna při motorovém posuvu. - automatické zastavení okna při zjištění překážky pod výsuvným oknem a to i skleněné. - opticko akustickou signalizaci poloh výsuvného okna nad pracovní polohu. - výsuvné okno je osazeno záchytnou lištou proti úkapům. - systém zamezující pádu okna při poruše pohonného mechanismu příslušenství : 4 x zásuvka 230V/16A 1 x spínač osvětlení 1x vývod + armatura - studená voda 1x integrované osvětlení (500 Lux na pracovní ploše) 1x vývod + armatura - topný plyn 1x vývod + armatura - stlačený vzduch 1x vývod + armatura - vakuum Všechny vývody laboratorní, chemicky odolné, poplastované, - ovládání médií a jištění el. zásuvek jsou umístěny vně pracovního prostoru. Strana2 z 19

3 Laboratorní digestoř se skříňkou - vnější rozměry cca 1500x800x2400 mm, vnitřní rozměry min.1400xmin.700 x min.1200 mm Konstrukce, způsob provozu, monitorování proudění vzduchu a úroveň hluku digestoří je v souladu s platnými normami. Dodavatel dokládá tento soulad certifikáty, od nezávislých akreditovaných zkušebních organizací. Digestoře splňuje normu která je doložená certifikátem dle ČSN EN ,,4. Prokázány jsou tyto skutečnosti: Digestoře jsou vyrobeny, zkoušeny a dodány dle ČSN EN 14175: 1/2003 a to zejména ČSN EN část 2:2003, čl.4, čl.6, čl.7, čl.8, čl.9 dodatek A.2, A.3 ČSN EN část 3: 9/2004, čl.4, čl.5 s důrazem na čl.5.3, 5.4 a 5.5. ČSN EN část 4: 4/2005 dle směrnice 73/23/EHS a dle směrnice 89/336/EHS Digestoře je vybavena zařízením umožňujícím proměnné proudění odtahovaného vzduchu. Pohyb okna je zajištěn motoricky. - účinnost digestoří je prokázána testem ve smyslu ČSN EN Max. odtah 450m3/hod.na běžný metr digestoře. - současně digestoř splňuje nezávislé odsávání spodních skříněk. - korpus digestoře je vyroben z kovových materiálů, které zajišťují vodivé pospojování jednotlivých dílů. - vnitřní povrchy včetně pracovní plochy jsou osazeny materiály, které splňují chemickou odolnost pro laboratoře. - pracovní povrch epoxidová pryskyřice tl. 19mm, zvýšený bezpečností okraj 7mm - odsávací výstupní hrdlo je vyrobeno z tvrzeného polypropylénu o průměru 250mm. - digestoř má horní i spodní odtah. - vnitřní osvětlení je min. 500 lux na pracovní ploše - spodní odsávaná skříňka s dvířky na chemikálie cca 50m3/hod,- záchytná vana - polypropylén - ovládání médií a jištění el. zásuvek jsou umístěny vně pracovního prostoru. N 002 Odsávané množství vzduchu v max. pracovní poloze okna na 1 bm cca 450m3/hod, min. průtok vzduchu při zavřeném okně na 1 bm cca 150m3/hod. - Je osazeno čidlo přítomnosti obsluhy. - Spínač pro maximální výkon odtahového ventilátoru digestoře ( pro případ vývinu extrémního vývinu plynných látek ). - Čidlo ztráty podtlaku. - Opticko akustickou signalizací bezpečného odtahu. Výsuvné čelní okno splňuje tyto požadavky : - elektrický vertikální posuv s možností nastavení rychlosti posunu okna. - výsuvné čelní okno je možno ovládat mechanicky (ručně) i při zapnutém i vypnutém el. přívodu. - dělené čelní bezpečnostní sklo posuvné do stran v rámu, vysouvatelném směrem vzhůru motoricky i manuálně - automatické zavření okna při nepřítomnosti obsluhy v nastavitelném intervalu 1 59 min. - při uzavření okna automatické snížení průtoku vzduchu (noční provoz) - spodní skříňka je odsávaná i při vypnuté digestoři - zobrazení provozních a pomocných stavů na displeji - snímač polohy výsuvného okna. - automatické nastavení okna do pracovní polohy. - možnost změnit nastavení minimální, pracovní a maximální polohy okna při motorovém posuvu. - automatické zastavení okna při zjištění překážky pod výsuvným oknem a to i skleněné. - opticko akustickou signalizaci poloh výsuvného okna nad pracovní polohu. - výsuvné okno je osazeno záchytnou lištou proti úkapům. - systém zamezující pádu okna při poruše pohonného mechanismu příslušenství : 4 x zásuvka 230V/16A 1 x spínač osvětlení 1x vývod + armatura - studená voda 1x integrované osvětlení (500 Lux na pracovní ploše) 1x vývod + armatura - topný plyn 1x vývod + armatura - stlačený vzduch 1x vývod + armatura - vakuum Všechny vývody laboratorní, chemicky odolné, poplastované, - ovládání médií a jištění el. zásuvek jsou umístěny vně pracovního prostoru. N 003 N 004 Mycí stůl jednostranný 600x600/760 mm, profil 30x50 mm 1x epoxidová výlevka 457x381/279 mm Mycí stůl jednostranný, bezdotyk. baterie 600x800/900 mm, profil 30x50 mm příslušenství : 1x směšovací stojánková baterie teplá/studená voda, chemicky odolná - poplastovaná - 2x lékařská páka pro ovládání loktem 1x epoxidová výlevka 457x381/279 mm Strana3 z 19

4 Mycí stůl jednostranný s umyvadlem a ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x800/900 mm, profil 30x50 mm 1x umyvadlo kruhové pr. 300mm materiál epoxidová pryskyřice - barva šedá N 005 průměr 300mm, hloubka 160mm N 006 Mycí stůl jednostranný s ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x600/900 mm, profil 30x50 mm 1x epoxidová výlevka 457x381/279 mm N 007 N 008 Mycí stůl jednostranný 600x800/900 mm, profil 30x50 mm 1x epoxidová výlevka 457x381/279 mm Mycí stůl jednostranný s ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x800/760 mm, profil 30x50 mm 1x epoxidová výlevka 457x381/279 mm Strana4 z 19

5 Mycí stůl jednostranný s ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x800/900 mm, profil 30x50 mm 1x epoxidová výlevka 457x381/279 mm N 011 N 012 N 013 N 014 N 015 N 016 Mycí stůl jednostranný s umyvadlem 600x800/900 mm, profil 30x50 mm 1x umyvadlo kruhové průměr 300mm materiál epoxidová pryskyřice - barva šedá, hloubka 160mm Mycí stůl oboustranný s výlevkou 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu 1x epoxidová výlevka x / mm 2x kryt jádra LTD 18 mm Mycí stůl oboustranný se dvěma výlevkami 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu příslušenství : 2x laboratorní směšovací baterie teplá/studená voda, chemicky odolná - poplastovaná 2x epoxidová výlevka 457x381/279 mm 2x kryt jádra LTD 18 mm 2x chemicky odolný sifon Dřezová skříňka s pracovní deskou vč. nerez dřezu a bezdotykové baterie 800x600/900 mm ZAŘAZENO V SO Mycí stůl oboustranný s výlevkou a s ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu 1x epoxidová výlevka x / mm 2x kryt jádra LTD 18 mm Strana5 z 19

6 Mycí stůl oboustranný se dvěma výlevkami a s ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu příslušenství : 2x laboratorní směšovací baterie teplá/studená voda, chemicky odolná - poplastovaná 2x epoxidová výlevka 457x381/279 mm 2x kryt jádra LTD 18 mm N 017 2x chemicky odolný sifon N 018 N 019 Mycí stůl oboustranný s výlevkou, umyvadlem - ZRUŠEN 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu příslušenství : 2x laboratorní směšovací baterie teplá/studená voda, chemicky odolná - poplastovaná 1x epoxidová výlevka x / mm 2x kryt jádra LTD 18 mm 2x chemicky odolný sifon 1x umyvadlo kruhové průměr 300mm materiál epoxidová pryskyřice - barva šedá, hloubka 160mm Mycí stůl oboustranný s výlevkou, umyvadlem a ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu příslušenství : 2x laboratorní směšovací baterie teplá/studená voda, chemicky odolná - poplastovaná 1x epoxidová výlevka x / mm 2x kryt jádra LTD 18 mm 2x chemicky odolný sifon 1x umyvadlo kruhové průměr 300mm materiál epoxidová pryskyřice - barva šedá, hloubka 160mm N 020 N 021 N 022 N 023 Mycí stůl nerez - 2dřez + odkládací plocha 2000x800/900 mm nerezová konstrukce AISI 316 nerezový celokovový pracovní povrch 2x nerezový vevařený lisovaný dřez 600x400/300 mm + 2x sifon prolisovaná deska - zvýšený okraj po obvodu 2x směšovací baterie teplá/studená voda Mycí stůl nerez - 2dřez + odkládací plocha 1500x700/900 mm nerezová konstrukce AISI 316 nerezový celokovový pracovní povrch 2x nerezový vevařený lisovaný dřez 600x400/300 mm + 2x sifon prolisovaná deska - zvýšený okraj po obvodu 2x směšovací baterie teplá/studená voda Hygienický dřez nerez, nerezová baterie s bezdotykovým ovládáním 400x400/900 mm ZAŘAZENO V SO hygienický dřez celonerezový rohové provedení nerezová baterie s bezdotykovým ovládáním, sifon Mycí stůl nerez - 1dřez + odkládací plocha 1250x600/900 mm nerezová konstrukce AISI 316 nerezový celokovový pracovní povrch nerezový vevařený lisovaný dřez 600x400/300 mm + sifon prolisovaná deska - zvýšený okraj po obvodu 1x směšovací baterie teplá/studená voda Strana6 z 19

7 N 024 N 025 N 026 N 027 N 028 N 029 Mycí stůl nerez 600x800/900 mm nerezová konstrukce AISI 316 nerezový celokovový pracovní povrch nerezový vevařený lisovaný dřez 500x400/300 mm + sifon prolisovaná deska - zvýšený okraj po obvodu 1x směšovací baterie teplá/studená voda Mycí stůl nerez - 1dřez + odkládací plocha 1200x800/900 mm nerezová konstrukce AISI 316 nerezový celokovový pracovní povrch 1x nerezový vevařený lisovaný dřez 600x400/300 mm + sifon prolisovaná deska - zvýšený okraj po obvodu 1x směšovací baterie teplá/studená voda Mycí stůl nerez - 1dřez + odkládací plocha 900x800/900 mm nerezová konstrukce AISI 316 nerezový celokovový pracovní povrch nerezový vevařený lisovaný dřez 600x400/300 mm + sifon prolisovaná deska - zvýšený okraj po obvodu 1x směšovací baterie teplá/studená voda Mycí stůl jednostranný s umyvadlem, bezdotyk. baterie 600x600/900 mm, profil 30x50 mm příslušenství : 1x směšovací stojánková baterie teplá/studená voda, chemicky odolná - poplastovaná - 2x lékařská páka pro ovládání loktem 1x umyvadlo kruhové pr. 300mm materiál epoxidová pryskyřice - barva šedá průměr 300mm, hloubka 160mm přední kryt jádra LTD 18 mm Mycí stůl jednostranný s umyvadlem, ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí a bezdotyk. baterie 600x800/900 mm, profil 30x50 mm příslušenství : 1x směšovací stojánková baterie teplá/studená voda, chemicky odolná - poplastovaná - 2x lékařská páka pro ovládání loktem 1x umyvadlo kruhové pr. 300mm materiál epoxidová pryskyřice - barva šedá průměr 300mm, hloubka 160mm Mycí stůl oboustranný s výlevkou, umyvadlem, ruční oční a bezpečnostní stojánkovou sprchou s jednou hlavicí a bezdotyk. baterie 600x1600/900 mm, profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19mm, odkapní drážky, zvýšený bezpečností okraj 7 mm po obvodu stolu 1x směšovací stojánková baterie teplá/studená voda, chemicky odolná - poplastovaná - 2x lékařská páka pro ovládání loktem 1x epoxidová výlevka x / mm 2x kryt jádra LTD 18 mm 2x chemicky odolný sifon 1x umyvadlo kruhové průměr 300mm materiál epoxidová pryskyřice - barva šedá, hloubka 160mm Strana7 z 19

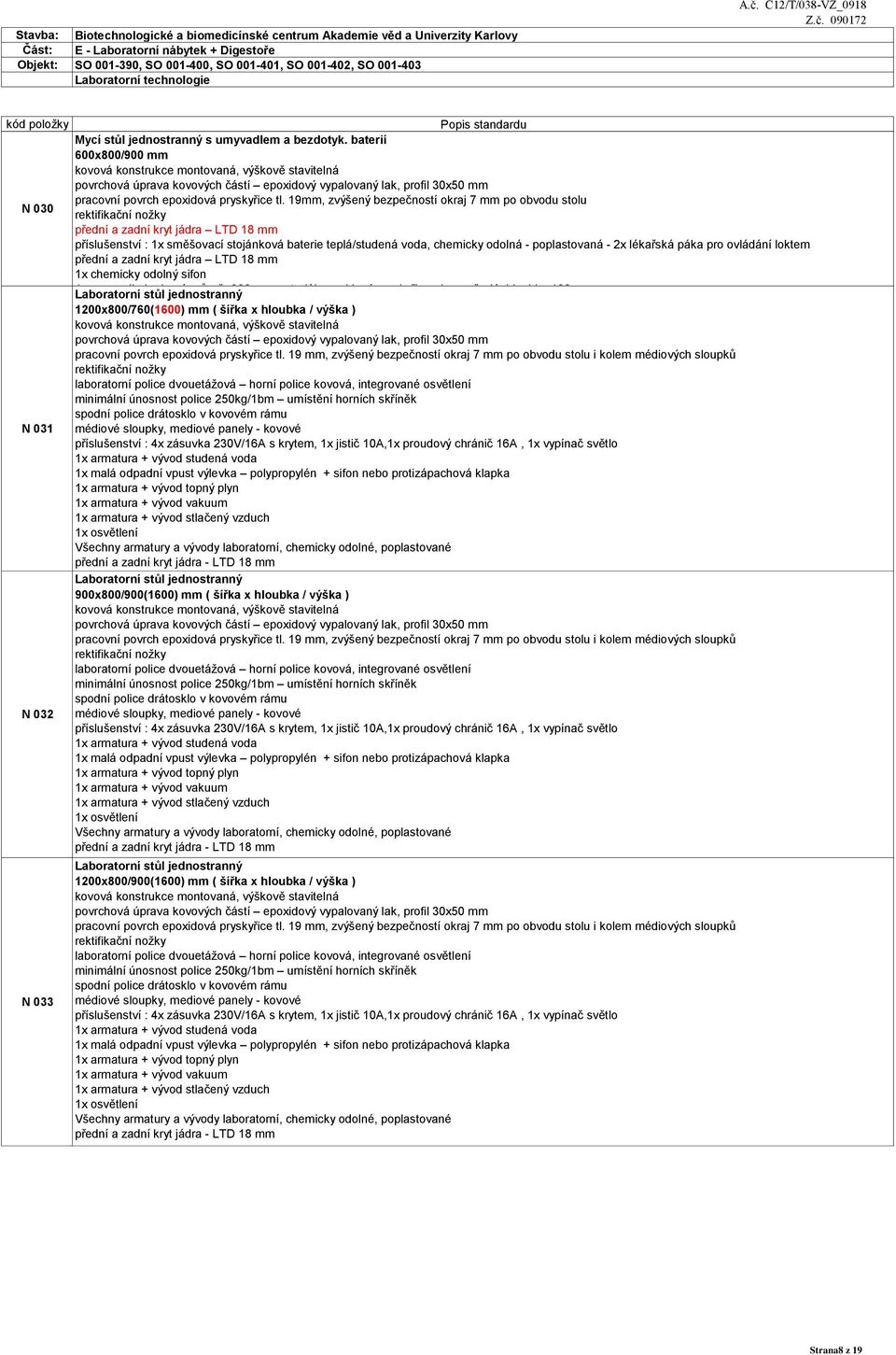

8 Mycí stůl jednostranný s umyvadlem a bezdotyk. baterií 600x800/900 mm, profil 30x50 mm N 030 příslušenství : 1x směšovací stojánková baterie teplá/studená voda, chemicky odolná - poplastovaná - 2x lékařská páka pro ovládání loktem 1x Laboratorní umyvadlo stůl kruhové jednostranný průměr 300mm materiál epoxidová pryskyřice - barva šedá, hloubka 160mm 1200x800/760(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků N 031 médiové sloupky, mediové panely - kovové Laboratorní stůl jednostranný 900x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků N 032 médiové sloupky, mediové panely - kovové N 033 Laboratorní stůl jednostranný 1200x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků médiové sloupky, mediové panely - kovové Strana8 z 19

9 Laboratorní stůl jednostranný 1500x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků N 034 médiové sloupky, mediové panely - kovové N 035 N 036 N 037 Laboratorní stůl jednostranný 1800x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků médiové sloupky, mediové panely - kovové Laboratorní stůl jednostranný 1200x800/760(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm médiové sloupky, mediové panely - kovové Laboratorní stůl jednostranný 900x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm médiové sloupky, mediové panely - kovové Všechny armaury a vývody laboratorní, chemicky odolné, poplastované Strana9 z 19

10 Laboratorní stůl jednostranný 1200x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm N 038 médiové sloupky, mediové panely - kovové Všechny armaury a vývody laboratorní, chemicky odolné, poplastované Laboratorní stůl jednostranný 1500x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm N 039 médiové sloupky, mediové panely - kovové N 040 N 041 Laboratorní stůl jednostranný 1800x800/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm médiové sloupky, mediové panely - kovové Laboratorní stůl oboustranný 1100x1600/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků laboratorní police dvouetážová oboustranná horní police kovová, integrované osvětlení minimální únosnost police 250kg/1bm/1strana umístění horních skříněk médiové sloupky, mediové panely oboustranné - kovové příslušenství : 8x zásuvka 230V/16A s krytem, 1x jistič 10A,1x proudový chránič 16A, 2x vypínač světlo 2x armatura + vývod topný plyn 2x armatura + vývod vakuum 2x armatura + vývod stlačený vzduch 2x osvětlení 2x kryt jádra - LTD 18 mm Strana10 z 19

11 Laboratorní stůl oboustranný 1500x1600/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků laboratorní police dvouetážová oboustranná horní police kovová, integrované osvětlení minimální únosnost police 250kg/1bm/1strana umístění horních skříněk N 043 médiové sloupky, mediové panely oboustranné - kovové příslušenství : 8x zásuvka 230V/16A s krytem, 1x jistič 10A,1x proudový chránič 16A, 2x vypínač světlo 2x armatura + vývod topný plyn 2x armatura + vývod vakuum 2x armatura + vývod stlačený vzduch 2x osvětlení 2x kryt jádra - LTD 18 mm N 044 N 045 N 046 Laboratorní stůl oboustranný 1800x1600/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm, zvýšený bezpečností okraj 7 mm po obvodu stolu i kolem médiových sloupků laboratorní police dvouetážová oboustranná horní police kovová, integrované osvětlení minimální únosnost police 250kg/1bm/1strana umístění horních skříněk médiové sloupky, mediové panely oboustranné - kovové příslušenství : 8x zásuvka 230V/16A s krytem, 1x jistič 10A,1x proudový chránič 16A, 2x vypínač světlo 2x armatura + vývod topný plyn 2x armatura + vývod vakuum 2x armatura + vývod stlačený vzduch 2x osvětlení 2x kryt jádra - LTD 18 mm Laboratorní stůl oboustranný 1100x1600/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm laboratorní police dvouetážová oboustranná horní police kovová, integrované osvětlení minimální únosnost police 250kg/1bm/1strana umístění horních skříněk médiové sloupky, mediové panely oboustranné - kovové příslušenství : 8x zásuvka 230V/16A s krytem, 1x jistič 10A,1x proudový chránič 16A, 2x vypínač světlo 2x armatura + vývod topný plyn 2x armatura + vývod vakuum 2x armatura + vývod stlačený vzduch 2x osvětlení 2x kryt jádra - LTD 18 mm Laboratorní stůl oboustranný 1500x1600/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm laboratorní police dvouetážová oboustranná horní police kovová, integrované osvětlení minimální únosnost police 250kg/1bm/1strana umístění horních skříněk médiové sloupky, mediové panely oboustranné - kovové příslušenství : 8x zásuvka 230V/16A s krytem, 1x jistič 10A,1x proudový chránič 16A, 2x vypínač světlo 2x armatura + vývod topný plyn 2x armatura + vývod vakuum 2x armatura + vývod stlačený vzduch 2x osvětlení 2x kryt jádra - LTD 18 mm Strana11 z 19

12 Laboratorní stůl oboustranný 1800x1600/900(1600) mm ( šířka x hloubka / výška ), profil 30x50 mm pracovní povrch epoxidová pryskyřice tl. 19 mm laboratorní police dvouetážová oboustranná horní police kovová, integrované osvětlení minimální únosnost police 250kg/1bm/1strana umístění horních skříněk N 047 médiové sloupky, mediové panely oboustranné - kovové příslušenství : 8x zásuvka 230V/16A s krytem, 1x jistič 10A,1x proudový chránič 16A, 2x vypínač světlo 2x armatura + vývod topný plyn 2x armatura + vývod vakuum 2x armatura + vývod stlačený vzduch 2x osvětlení 2x kryt jádra - LTD 18 mm N 051 N 052 N 053 N 054 N 055 N 060 N 062 N 064 N 070 Přístrojový stůl 1000x600/760 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1200x600/760 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1500x600/760 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1600x600/760 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1800x600/760 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1200x600/900 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1500x600/900 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm Přístrojový stůl 1800x600/900 mm ( šířka x hloubka / výška ), tvar C, profil 30x50 mm 900x800/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm Strana12 z 19

13 1200x800/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm N 073 N 074 N 075 N 076 N 077 N 082 N 085 N 086 N 087 N 094 N 095 N x800/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm 1800x800/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm 2000x800/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm s policovou nástavbou 1500x800/760(1530) mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm policová nástavba 2-patrová - oboustranná ( pro dva stoly ) 900x800/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm 1200x800/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm 1500x800/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm 1800x800/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm 1500x900/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, přídavná horizontální výztuha, profil 30x50 mm 1500x900/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, přídavná horizontální výztuha, profil 30x50 mm 1800x900/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, přídavná horizontální výztuha, profil 30x50 mm Strana13 z 19

14 1800x1000/760 mm ( šířka x hloubka / výška ), tvar C s výztuhami, přídavná horizontální výztuha, profil 30x50 mm N 104 N 105 N 126 N 127 N 128 N 131 N 132 N 135 N 136 N 139 N 140 N x1000/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, přídavná horizontální výztuha, profil 30x50 mm Stůl pod mikroskop 1500x800/760 mm ( šířka x hloubka / výška ) kovová konstrukce pro vysoké zatížení, profil 30x50 mm Stůl pod mikroskop 1200x800/760 mm ( šířka x hloubka / výška ) kovová konstrukce pro vysoké zatížení, profil 30x50 mm 600x800/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm Stůl nízký 1200x800/350 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm Stůl pod sušárnu 900x800/450 mm ( šířka x hloubka / výška ), tvar C s výztuhami, profil 30x50 mm Balící stůl 2000x1200/900 mm ( šířka x hloubka / výška ), tvar C s výztuhami, přídavná horizontální výztuha, profil 30x50 mm Pomocný stůl k pásu - pojízdný, nerez 930x700/950 mm ( šířka x hloubka / výška ) Váhový stůl 900x600/760 mm ( šířka x hloubka / výška ) kovová konstrukce, opláštění lamino žulový monoblok 400x 500 mm ( šxhl. ) zavěšený na protiotřesovém rámu Váhový stůl 1200x600/760 mm ( šířka x hloubka / výška ) kovová konstrukce, opláštění lamino žulový monoblok 400x 500 mm ( šxhl. ) zavěšený na protiotřesovém rámu Antivibrační stůl 1200x600/760 mm ( šířka x hloubka / výška ) kovová konstrukce, opláštění lamino žulový monoblok 400x 500 mm ( šxhl. ) zavěšený na protiotřesovém rámu Strana14 z 19

15 Antivibrační stůl 900x600/760 mm ( šířka x hloubka / výška ) kovová konstrukce, opláštění lamino N 142 žulový monoblok 400x 500 mm ( šxhl. ) zavěšený na protiotřesovém rámu N 145 N 154 N 155 N 161 N 167 N 168 N 169 N 171 N 172 N 173 N 174 Přístrojový stůl na kolečkách 1000x700/760 mm ( šířka x hloubka / výška ) kovová konstrukce montovaná, na kolečkách, tvar C s výztuhami, profil 30x50 mm pojezdová kolečka prům. min. 80mm s brzdou Skříňka dřezová 600x500/680 mm ( šířka x hloubka / výška ) dvířka Skříňka dřezová 600x500/820 mm ( šířka x hloubka / výška ) dvířka Zrcadlo 500x1000 mm Vkládací skříňka dvířková 450x500/680 mm ( šířka x hloubka / výška ) dvířka přestavitelná police Vkládací skříňka dvířková 600x500/680 mm ( šířka x hloubka / výška ) dvířka přestavitelná police Vkládací skříňka dvířková se zásuvkou 450x500/680 mm ( šířka x hloubka / výška ) dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelná police Vkládací skříňka 4-zásuvková 450x500/680 mm ( šířka x hloubka / výška ) 4x zásuvka, rolničkový polovýsuv s automatickým dojezdem Vkládací skříňka 4-zásuvková 600x500/680 mm ( šířka x hloubka / výška ) 4x zásuvka, rolničkový polovýsuv s automatickým dojezdem Vkládací skříňka dvířková se zásuvkou 600x500/680 mm ( šířka x hloubka / výška ) dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelná police Vkládací skříňka 2-dvířková se zásuvkou 800x500/680 mm ( šířka x hloubka / výška ) 2x dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelné police Strana15 z 19

16 Vkládací skříňka dvířková 450x500/820 mm ( šířka x hloubka / výška ) dvířka N 186 přestavitelná police N 187 N 190 N 191 N 192 N 194 N 196 N 198 N 202 N 203 N 204 N 205 Vkládací skříňka dvířková 600x500/820 mm ( šířka x hloubka / výška ) dvířka přestavitelná police Vkládací skříňka 4-zásuvková 450x500/820 mm ( šířka x hloubka / výška ) 4x zásuvka, rolničkový polovýsuv s automatickým dojezdem Vkládací skříňka 4-zásuvková 600x500/820 mm ( šířka x hloubka / výška ) 4x zásuvka, rolničkový polovýsuv s automatickým dojezdem LTD 18 mm vodotěsná hrana plastová ABS 2 mm nebo celokovové (dvouplášťové ocelový plech tl. 0,8 a 1,5mm s epoxid - polyesterovým lakem) Vkládací skříňka dvířková se zásuvkou 600x500/820 mm ( šířka x hloubka / výška ) dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelná police Vkládací skříňka 2-dvířková se zásuvkou 900x500/820 mm ( šířka x hloubka / výška ) 2x dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelná police Vkládací skříňka 2-dvířková se zásuvkou 1100x500/820 mm ( šířka x hloubka / výška ) 2x dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelné police Vkládací skříňka 2-dvířková se zásuvkou 1200x500/820 mm ( šířka x hloubka / výška ) 2x dvířka, 1x zásuvka, rolničkový polovýsuv s automatickým dojezdem přestavitelné police Skříňka na médiovou polici - nika 500x250/600 mm ( šířka x hloubka / výška ) 2x přestavitelná police Skříňka na médiovou polici - nika 600x250/600 mm ( šířka x hloubka / výška ) 2x přestavitelná police Skříňka na médiovou polici - dvířková 500x250/600 mm ( šířka x hloubka / výška ) 1x dvířka, 2x přestavitelná police Skříňka na médiovou polici - dvířková 600x250/600 mm ( šířka x hloubka / výška ) 1x dvířka, 2x přestavitelná police Strana16 z 19

17 N 209 N 211 N 212 N 213 N 214 N 221 N 226 Závěsná skříňka nika 1000x350/400 mm ( šířka x hloubka / výška ) fixní svislá přepážka LTD 25 mm 2x přestavitelná police korpus a police LTD 25 mm vodotěsná hrana plastová ABS 2 mm záda sololak nosnost max. 20kg Závěsná skříňka dvířka 1000x350/400 mm ( šířka x hloubka / výška ) fixní svislá přepážka LTD 25 mm 2x dvířka LTD 18 mm 2x přestavitelná police korpus a police LTD 25 mm vodotěsná hrana plastová ABS 2 mm nosnost max. 20kg záda sololak Závěsná skříňka vysoká nika 1000x350/1000 mm ( šířka x hloubka / výška ) korpus a police LTD 25 mm fixní svislá přepážka LTD 25 mm 4x přestavitelná police 3 kotvící body ( zavěšení do sádrokartonu ) vodotěsná hrana plastová ABS 2 mm záda sololak nosnost max. 100kg Závěsná skříňka vysoká kombinovaná 1000x350/1000 mm ( šířka x hloubka / výška ) horní 1/2 2xdvířka, spodní 1/2 nika korpus a police LTD 25 mm 2x dvířka LTD 18 mm fixní svislá přepážka LTD 25 mm fixní středová horizontální přepážka LTD 25 mm 4x přestavitelná police 3 kotvící body ( zavěšení do sádrokartonu ) vodotěsná hrana plastová ABS 2 mm záda sololak nosnost max. 100kg Závěsná skříňka vysoká 2-dvířková 1000x350/1000 mm ( šířka x hloubka / výška ) 2x dvířka korpus a police LTD 25 mm 2x dvířka LTD 18 mm fixní svislá přepážka LTD 25mm 4x přestavitelná police 3 kotvící body ( zavěšení do sádrokartonu ) vodotěsná hrana plastová ABS 2 mm záda sololak nosnost max. 100kg Laboratorní skříň vysoká 4-dveřová, plné dveře 800x400/2050 mm ( šířka x hloubka / výška ) 4x dvířka - plná pevná horizontální příčka LTD 18 mm, sokl hrana plastová ABS 2 - včetně veškerých hran korpusu záda sololak 2x zámek trojcestný rozvorový závěsy dvířek kov 5x police výškově stavitelná LTD 18 mm - hrana ABS2 po obvodu - nosiče kov sokl Laboratorní skříň vysoká 1-dveřová 500x500/2050 mm ( šířka x hloubka / výška ) 2x dvířka plná LTD 18 mm, sokl hrana plastová ABS 2 - včetně veškerých hran korpusu záda sololak 1x zámek trojcestný rozvorový závěsy dvířek kov 5x police výškově stavitelná LTD 18 mm - hrana ABS2 po obvodu - nosiče kov sokl Strana17 z 19

18 Laboratorní skříň vysoká 4-dveřová, plné dveře 1000x500/2050 mm ( šířka x hloubka / výška ) 4x dvířka - plná pevná horizontální příčka LTD 18 mm, sokl N 228 hrana plastová ABS 2 - včetně veškerých hran korpusu záda sololak 2x zámek trojcestný rozvorový závěsy dvířek kov 5x police výškově stavitelná LTD 18 mm - hrana ABS2 po obvodu - nosiče kov sokl Laboratorní skříň vysoká, nahoře 2x dveře prosklené, dole 2x dveře plné 1000x500/2050 mm ( šířka x hloubka / výška ) 2x dvířka plná 2x dvířka prosklená pevná horizontální příčka LTD 18 mm, sokl N 229 hrana plastová ABS 2 - včetně veškerých hran korpusu záda sololak 2x zámek trojcestný rozvorový závěsy dvířek kov 5x police výškově stavitelná LTD 18 mm - hrana ABS2 po obvodu - nosiče kov sokl N 236 N 243 N 244 N 245 N 250 N 253 N 254 N 255 Bezpečnostní skříň 1200x600/1920 mm ( šířka x hloubka / výška ) kovová bezpečnostní skříň s ventilací dvojitý ocelový plášť s tepelnou izolací dveře vybaveny nastavitelnou pojistkou automatické uzavření otvorů pro ventilaci bezpečnostní zámek hydraulicky uzavíratelné dveře spodní bezpečnostní vana výškově nastavitelné poličky Ponk 1200x800/900 mm ( šířka x hloubka / výška ) kovová konstrukce povrchová úprava epoxidový vypalovaný lak pracovní povrch buková spárovka Trezor na jedy a drahé kovy 500x450/850 mm ( šířka x hloubka / výška ) bezpečnostní trezor kvalitní konstrukce korpus dvouplášťový s ohnivzdornou drážkou vnější plášť 3 mm, vnitřní plášť 2 mm dveřní plášť 12 mm trojstranný rozvorový mechanismus upevňovací materiál signalizace LAN Věšák 500x50/70 mm materiál LTD 5x háček materiál pro upevnění na stěnu Regál 800x400/2500 mm ( šířka x hloubka / výška ) lehký průmyslový regál z kvalitní oceli, spojení stojin do rámu rotačním úchytem, povrchová úprava - žárové pozinkování Regál 1000x600/2500 mm ( šířka x hloubka / výška ) lehký průmyslový regál z kvalitní oceli, spojení stojin do rámu rotačním úchytem, povrchová úprava - žárové pozinkování Regál 1000x500/2500 mm ( šířka x hloubka / výška ) lehký průmyslový regál z kvalitní oceli, spojení stojin do rámu rotačním úchytem, povrchová úprava - žárové pozinkování Regál svařovaný bezotřesový, stabilní, kotvený do podlahy 800x400/2000 mm ( šířka x hloubka / výška ) svařovaný bezotřesový regál z kvalitní oceli kotvení do podlahy povrchová úprava - epoxidový vypalovaný lak Strana18 z 19

19 N 257 N 258 N 259 N 260 N 261 N 262 N 263 N 264 N 275 N 276 N 277 N 278 N 279 N 280 N 282 Umývadlo kruhové pr. 300mm materiál epoxidová pryskyřice - barva šedá průměr 300mm, hloubka 160mm Směšovací stojánková baterie teplá/studená voda - lékařská, páka pro ovládání loktem včetně montáže na keramické umývadlo - dodávka stavby Sprcha havarijní - tělová horizontální instalace na stěnu (omítku ) - příprava : přívod studená voda, horizontální, vnitřní závit G 3/4" výrobek v souladu s DIN Emergency safety showers - Part 3: Body showers for production and logistic sites široké, kovové ovládací táhlo ventil s vypouštěcím kohoutem ventil se po otevření táhlem neuzavře hlavice s minimálně 6 tryskami povrchová úprava - výstražný odstín - epoxipolyester konstrukční materiál - kombinace pozink, nerez, mosaz včetně piktogramu pro označení místa Bezdotykový elektronický bateriový dávkovač mýdla přenosný - volně stojící Vozík 600x400/900 mm ( šířka x hloubka / výška ) vozík s horní policí z nerezového plechu a dolní policí z děrovaného plechu 4x kolečka z toho 2 bržděná madlo Stojan pod sušárnu 600x600/800 mm kovová konstrukce svařovaná povrchová úprava epoxidový vypalovaný lak pracovní deska - plech tl. 2 mm Bezdotykový elektronický bateriový dávkovač dezinfekce přenosný - volně stojící Lab. židle výškově stavitelná, omyvatelná 500x500/ mm ( šířka x hloubka / výška ) pojízdná, kolečka pro tvrdý povrch výškově stavitelná kruhový tvar sedáku zádová opěrka naklápěcí výškově stavitelná potah desinfikovatelný opěrný kruh na nohy konstrukce ocelová - povrchová úprava chrom bez područek Nerezový stůl s perforovanou deskou 1230x600/760 mm ( šířka x hloubka / výška ) ZAŘAZENO V SO Nerezový stůl s perforovanou deskou 1230x600/900 mm ( šířka x hloubka / výška ) ZAŘAZENO V SO Mřížka nad radiátor 600X120 mm Doměrek pracovni deska - max. 200x800 mm Doměrek pracovni deska - max. 200x600 mm Nálepka s nápisem "Místo pro mytí rukou" Strana19 z 19
