1 Provozní střešní pláště Marek Novotný 1

2 Poučka starého izolatéra: Pro provádění provozních střešních plášťů, pojízdných, zelených, musím být já i všechno ostatní lépe připraveno než na normální střechy bez provozu. 2

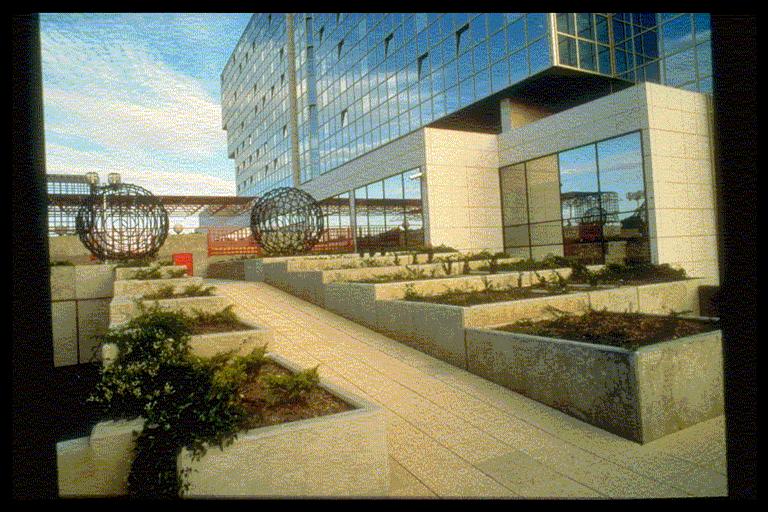

3 Druhy provozních střešních plášťů Provozní vrstvy Pochozí Zatížení Údržba (omezeně pochozí) Běžně pochozí Pojízdné Pojízdné (pochozí a pojízdné do 2,5 t) Pojízdné velmi těžkými vozidly (pochozí a pojízdné do 30 t) Pojízdné kolejovými vozidly (tramvajová a železniční tělesa) Možnost přistávání vzdušných dopravních prostředků heliporty Pojízdné pro lodě Zelené střechy (střešní zahrada, pochozí) Intenzivní Extenzivní Šikmé 3

4 Provozní střešní pláště jsou velmi blízce příbuzné k inženýrským stavbám a to zejména v oblasti parkovišť, které by měly systémově odpovídat mostovkám 4

5 Lodní most 5

6 Ploché střešní pláště nezateplené Nestabilní podklady je možno používat pouze pro omezeně pochozí střešní pláště 6

7 Poznámky Pro provozní střešní pláště je nutné používat nosné konstrukce stabilní, bez deformací Do střešních plášťů provozních je nutné minimalizovat použití nestabilních vrstev, tak aby nedošlo k deformaci jejich povrchů Provozní střešní pláště je nutné navrhovat bohatě dimenzovaným odvodněním, včetně možnosti jednoduché údržby a čistění Provozní střešní pláště je nutné řádně udržovat 7

8 Ploché střešní pláště zateplené 8

9 Ploché střešní pláště - dvouplášťové Nestabilní podklady je možno používat pouze pro omezeně pochozí střešní pláště 9

10 Základní schéma provozního střešního pláště 1 hydroizolační povlak 2 separační vrstva 3 parotěsná zábrana 10

11 Přímo pochozí izolace 11

12 Příklad rekonstrukce parkoviště za pomocí PMMA (polymetylmetakrylátů Triflex) Řeší i sanaci poškozené původní konstrukce Řeší nejen plochu, ale i konstrukční detaily V ploše je izolace + obrusné vrstvy, které je nutno v závislosti na provozním zatížení doplňovat 12

13

14

15

16

17 Inženýrské (pochozí pro intenzivní údržbu) 17

18 18

19 19

20 Pochozí střechy základní schémata Provozní vrstvy přímo pochozí/pojízdná izolace - dlažba na podložkách (bodových/liniových) - provozní vrstvy kompaktní na nosiči např. betonové vrstvě + další vrstvy např. dlažba do lepidla atd. Nosná konstrukce 20

21 Pochozí střechy dlažby na podložkách 21

22 Výhody/Nevýhody Výhody: Nejlevnější technické řešení pochůznosti; Jednoduše opravitelné; Minimální riziko poruch; Nevýhody: Nutno čistit, zejména u nízkých podložek; Nutnost rámečku (ze všech stran), kolem dlažby, tak aby se neuvolnila; Při neopatrném užívání možnost poškození hydroizolace; Nutnost použití samonosných pochozích prvků (dlažby); 22

23 Schéma rektifikovatelných podložek 23

24 Další typy rektifikovatelných podložek 24

25 Příklad detailu ukončení pochozích vrstev u zateplovacího systému svislých kosntrukcí 25

26 Pochozí úpravy - příklady 26

27 Pochozí úpravy - příklady 27

28 Dlažba na podložkách 28

29 Dlažba na podložkách 29

30 Dlažba na podložkách 30

31 Dlažba na podložkách 31

32 Dlažba na podložkách 32

33 Pojízdné bez tepelné izolace 33

34 Pojížděné střechy - skladby

35 Pojížděné střešní pláště 35

36 U pojížděných střešních plášťů se zámkovou dlažbou, při špatném provedení nebo při intenzivním pojezdu hrozí vyjíždění kolejí, případně jejich rozházení 36

37 Pojížděné střešní pláště 37

38 Pojížděné střešní pláště 38

39 Dlažba na podložkách

40 Pojížděné střechy kolejovými vozidly 40

41 Zelené střechy základní schéma Pěstební souvrství Izolační systém Nosná konstrukce 41

42 Skladba plochého střešního pláště s vegetačním souvrstvím Vegetační vrstvy (intenzivní x extenzivní) Substrát, drenážní a ochranné vrstvy izolačního systému Izolační systém Hydroizolace, tepelná izolace, parozábrana Resp. podle volby skladby i inverzní nebo s kombinovaným pořadím vrstev Stabilní nosné konstrukce 42

43 Zelené střechy - skladby 43

44 Stromy na vegetačních střechách je nutné umísťovat do kontejnerů, protože jinak hrozí jejich nestabilita 44

45 Princip prorůstání kořínků 45

46 Zelené střechy - extenzivní 46

47 Zelené střechy - intenzivní 47

48 Zelené střechy i se stromy 48

49 Příklad řešení atiky s vegetační střechou 49

50 Rozbor detailu Hydroizolace v koutu zesílená přídavným pruhem hydroizolace. Parotěsná zábrana vytažena Co nejdále k okraji střechy, tvoří také pojistnou hydroizolaci v době výstavby. 50

51 Rozbor detailu Okapnice, hydroizolace dotažená co nejdále k okraji střechy/ atiky, pevný podklad. Vše pečlivě skotveno. 51

52 Rozbor detailu Fasáda návaznost na střechu. Mechanicky spojené vše do izolačního fasádního systému. Může tam být vložena pojistná nebo doplňková izolace ekvivalent šikmým střechám 52

53 Zelené střechy - šikmé 53

54 Zelené střechy - šikmé 54

55 Příklady skladeb šikmých střešních plášťů 55

56 Základním principem šikmých střešních plášťů je nutnost zajistit, aby všechny vrstvy s sebou dokonale spolupůsobily a neměly tendenci sjíždět. 56

57 Kombinované střechy 57

58 Kombinované střechy 58

59 Kombinované střechy 59

60 Kombinované střechy 60

61 Kombinované střechy 61

62 Kombinované střechy 62

63 Kombinované střechy 63

64 Konstrukční řešení balkónů 64

65 Odvodnění 65

66 Odvodnění 66

67 Statický a tepelně technický problém 67

68 Tloušťka podlahy Komunikace Tloušťka Nášlapných vrstev Statický a tepelně technický problém 68

69 Statický a tepelně technický problém 69

70 Statický a tepelně technický problém 70

71 Tepelně izolační vložka 71

72 Tepelně izolační vložka 72

73 Tepelně izolační vložka 73

74 74

75 75

76 Pochozí úprava - stěrka Nosná konstrukce 76

77 Rekonstrukce pochozí terasy pomocí stěrkové pochozí izolace PMMA Původní vrstvy byly vyrovnány a stabilizovány Na původní povrch, po jeho vyrovnání byla nanesena stěrka PMMA, včetně pochozí úpravy Stěrkou byly řešeny i všechny konstrukční detaily Tyto izolace mohou být použity jako konstrukční doplněk ke klasickým izolacím (viz následující schémata) 77

78

79

80 Příklad detailu ukončení u dveří (LOP, lehké fasády) - nemožnost vytažení do odpovídající úrovně - nutnost odvodnění před dveřmi (integrovaný žlábek) - propojení hydroizolací a rámu dveří je pomocí PMMA (Triflex) 80

81 Příklad detailu ukončení u dveří (dřevěných) - nemožnost vytažení do odpovídající úrovně - nutnost odvodnění před dveřmi dřevěný pochozí rošt - propojení hydroizolací a rámu dveří je pomocí PMMA (Triflex) 81

82

83

84

85

86

87

88

89

90

91

92 Rozpracované napojení na rám dveří, kde jsou patrné jednotlivé technologické kroky 92

93 Pochozí úprava dlažba na podložkách Nosná konstrukce 93

94 Pochozí úprava dlažba do lepidla a silikátové vrstvy Nosná konstrukce 94

95 Nasazení ukončovacího profilu k odkapu vody 95

96 Umístění klempířského prvku mezi dvě vrstvy hydroizolace 96

97 97

98 Stěrka Asfaltová hydroizolace 98

99 Integrovaná mřížka (kanálek) Zábradlí 99

100 100

101

102 Tvar madla 102

103 Ukotvení zábradlí do nosné konstrukce balkónu

104 1 104

105 Zesilující vrstva hydroizolace Oboustranné dotmelení 1 105

106 1 106

107 107

108 2 108

109 3 109

110 Děkuji za pozornost 110
