Výškově stavitelné podstavce RAPID SLIM pro podkladové části podlah

Transkript

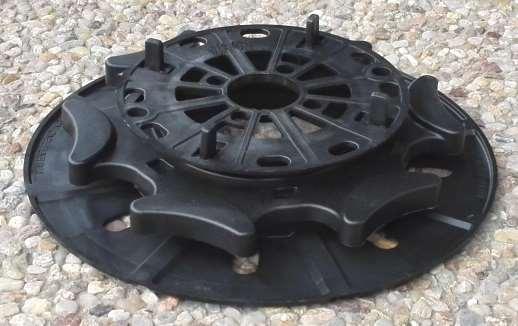

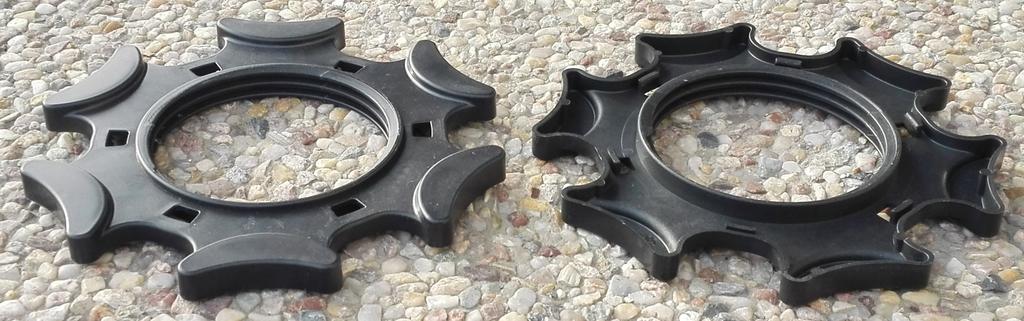

1 Technický list RV trading, spol. s r.o. číslo: Praha 6 Ruzyně, U Prioru 804 / 3 datum vydání: info@rvtrading.cz Výškově stavitelné podstavce RAPID SLIM pro podkladové části podlah RAPID SLIM 1145L pro spáru dlažby 4 mm RAPID SLIM 1145K pro spáru dlažby 2 mm RAPID SLIM 1145P s příchytkou k roštu Popis výrobku Použití Určen pro suché kladení dlažby nebo podkladových částí podlah jako podlahových roštů. Výhody Oproti jiným výrobkům máte na stavbě pouze 2 komponenty podstavce s hlavou a vhodné množství nástavců Stabilní podložka o průměru 200 mm Matice pro nastavení výšky Nepotřebné spárovací kolíky lze vylomit

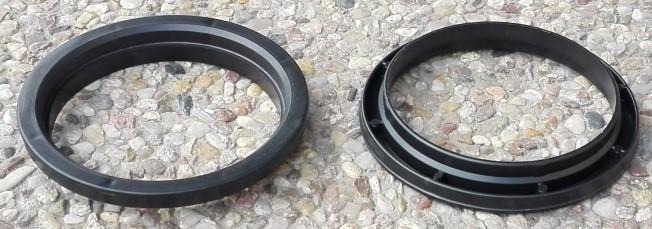

2 Rysky na spodní straně základny pro uříznutí při umístění do kraje nebo do rohu Alternativní možnost použití protihlukové gumové vložky pro 1145K a 1145L Informace o systému S použitím nástavce je výška podstavce mm. Bez nástavce mm. Nástavec 1145N výška 8,5 mm na obrázku je červeně označen doraz zabraňující nechtěnému vyšroubování hlavy matice pro regulaci výšky

3 Pro správnou funkci podstavce je nutné, aby byla zajištěna prostorová tuhost terasy v rovině dlažby a dostatečná pevnost podkladních vrstev. Nedostatečně únosný podklad může způsobit vtlačování základny do podkladu a deformaci nebo porušení níže se nacházejících vrstev. Mechanické / Fyzikální vlastnosti Zatížení podstavce Podstavec RAPID SLIM má nosnost kg, pokud je hlava do matice zcela zašroubována. Při zvyšování výšky se snižuje nosnost o 100 kg s každou otáčkou matice. Po dvou otáčkách je nosnost podstavce 900 kg. Použití nástavce nemá vliv na zatížení. Nastavení optimální výšky podstavce na obrázku je červeně označen doraz zabraňující nechtěnému vyšroubování Podržíte-li hlavu, pak otáčením matice ve směru hodinových ručiček se výška podstavce zvyšuje. Maximální vzdálenost mezi hlavou a maticí je 25 mm, čehož dosáhnete po pěti otáčkách. Budete-li pokračovat v otáčení, ucítíte odpor dorazu a po jeho překonání vytočíte šnek z matice zcela. Nepoužívejte podstavec nastavený za horní doraz. Údaje o výrobku Barva a materiál černý polypropylen Skladování skladujte v suchu při teplotě -20 až +40 C. Chemická odolnost Chemická odolnost je dána vlastnostmi polypropylenu, ze kterého je výrobek vyroben. Chemická povaha materiálu předurčuje dobrou odolnost proti vodě, anorganickým kyselinám, zásadám a solím, pokud tyto látky nemají oxidační vlastnosti. Vodík vázaný na terciálním uhlíku zakládá předpoklad k nízké odolnosti k oxidačním látkám. Více informací o chemické odolnosti polypropylenu najdete v tomto dokumentu: Objednací kódy a balení 1145K027 Podstavec RAPID SLIM mm, pod dlažbu, spára dlažby 2 mm 30 ks 1145K035 Podstavec RAPID SLIM mm, pod dlažbu, spára dlažby 2 mm 30 ks 1145L027 Podstavec RAPID SLIM mm, pod dlažbu, spára dlažby 4 mm 30 ks 1145L035 Podstavec RAPID SLIM mm, pod dlažbu, spára dlažby 4 mm 30 ks 1145P027 Podstavec RAPID SLIM mm, s příchytkou k roštu 30 ks 1145P035 Podstavec RAPID SLIM mm, s příchytkou k roštu 30 ks 1145_008 Nástavec 8,5 mm pro podstavec RAPID SLIM 30 ks 1123R gumová vložka protihluková, výška 3 mm, bílá dle objednávky 1123S gumová vložka protihluková, výška 1,3 mm, černá dle objednávky Není nutné objednávat celá balení

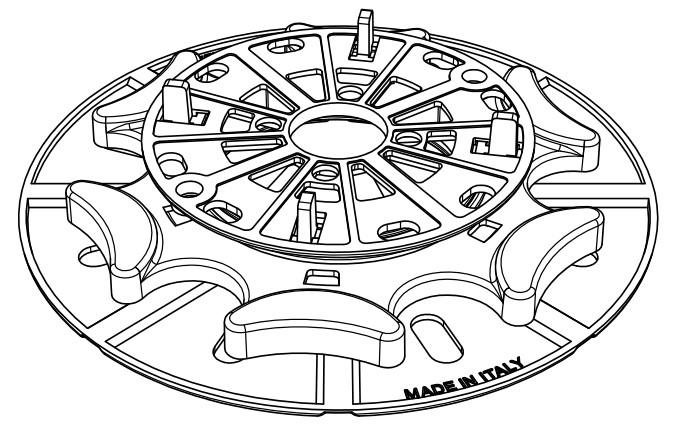

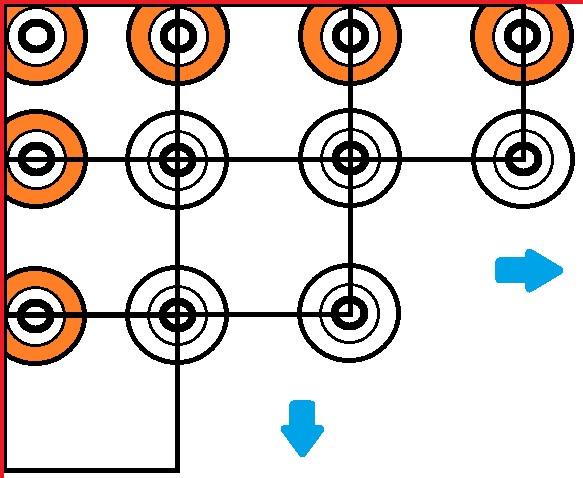

4 Příprava aplikace Umístění základny na okraj nebo do rohu Při použití dlažby menší než 400x400 mm a také všude tam, kde hrozí naklopení dlaždice při šlápnutí na její okraj, doporučujeme u krajních a rohových podstavců seříznout základny, aby se základna dostala více ke kraji dlaždice. Uřízněte část základny podle naznačené rysky, kterou vidíte při pohledu na základnu zespodu. základna průměr 200 mm plocha základny 314 cm 2 základna pohled zespodu dvě rysky tvoří pravý úhel Použití podstavců pod dlažbou U krajních podstavců vylomíte z hlavy dva protilehlé kolíky. U rohových podstavců vylomíte všechny 4 kolíky. Při kladení dlažby na vazbu, vylomíte jeden kolík. Výkresy pohled z ptačí perspektivy

5 pohled shora pohled z boku na podstavec RAPID SLIM mm (minimum a maximum) pohled z boku na podstavec RAPID SLIM mm (minimum a maximum)

6 Příprava povrchu Dlažbu na podstavcích doporučujeme provádět na stabilních a pevných površích. Pro správnou funkci je nutné, aby byla zajištěna prostorová tuhost střešního pláště (terasy) v rovině dlažby a dostatečná pevnost podkladních vrstev. To znamená, že povrchová vrstva musí být ve všech bočních směrech zajištěna proti pohybu vznikajícímu například dynamickým zatížením při došlapu. Při aplikaci na střešních pláštích a terasách je nutné, aby sklon střešního pláště splňoval požadavky normy ČSN Navrhování střech Základní ustanovení. Vhodným povrchem pro kladení podstavců jsou: a) hladké a soudržné silikátové vrstvy (betony nebo hladké potěry s pevností odpovídající min. třídě B 10, resp. C 8 dle ČSN a vyšší); b) tepelně izolační desky s pevností v tlaku vyšší než 100 kpa (při 10% stlačení); c) hydroizolační souvrství tvořená povlakovými hydroizolacemi z asfaltu nebo syntetických folií ideálně chráněná před mechanickým poškozením geotextilií z nehnijících syntetických vláken; d) štěrkové hydroizolace s vhodnou ochranou proti mechanickému poškození; e) všechny další stabilní a pevné povrchy. Maximální přípustné nerovnosti jakéhokoli povrchu jsou 2,0 mm. Povrch musí být vždy zbaven ostrých hran, nečistot a nesoudržných částí. Při existenci větších nerovností než 2,0 mm se zvyšuje riziko přenesení výškových rozdílů do roviny finálního povrchu.

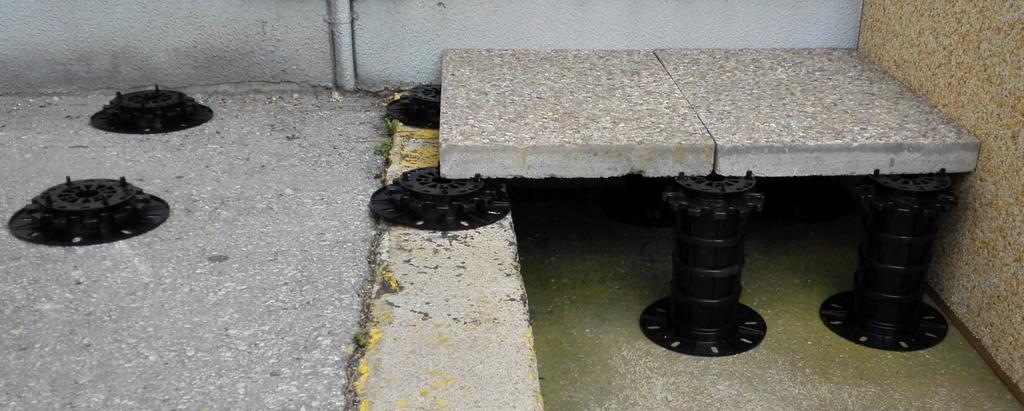

7 Ukázka aplikace
