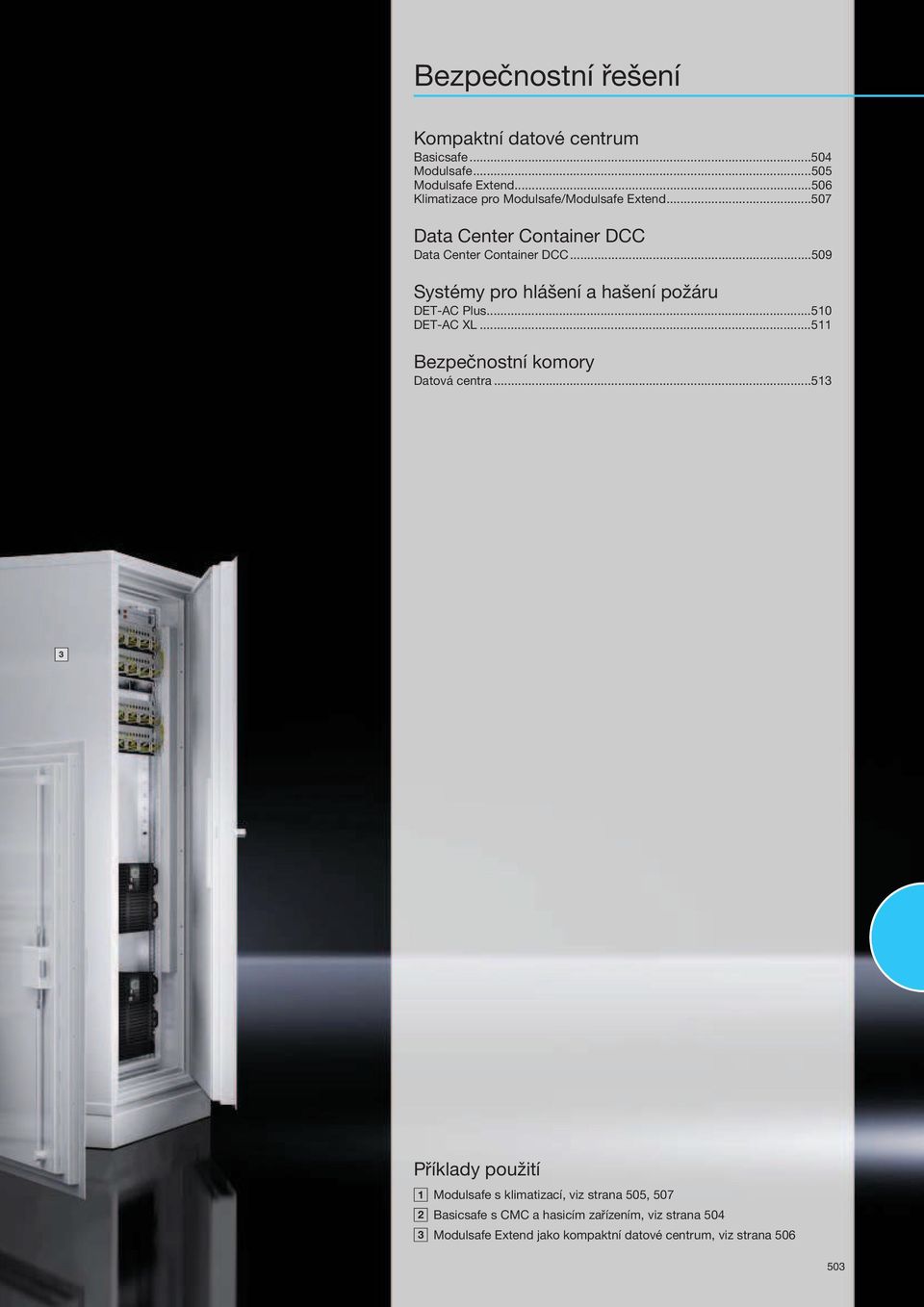

1 Bezpečnostní řešení Kompaktní datové centrum Basicsafe Modulsafe Modulsafe Extend Klimatizace pro Modulsafe/Modulsafe Extend Data Center Container DCC Data Center Container DCC Systémy pro hlášení a hašení požáru DET AC Plus DET AC XL Bezpečnostní komory Datová centra Příklady použití 1 Modulsafe s klimatizací, viz strana 505, Basicsafe s CMC a hasicím zařízením, viz strana Modulsafe Extend jako kompaktní datové centrum, viz strana

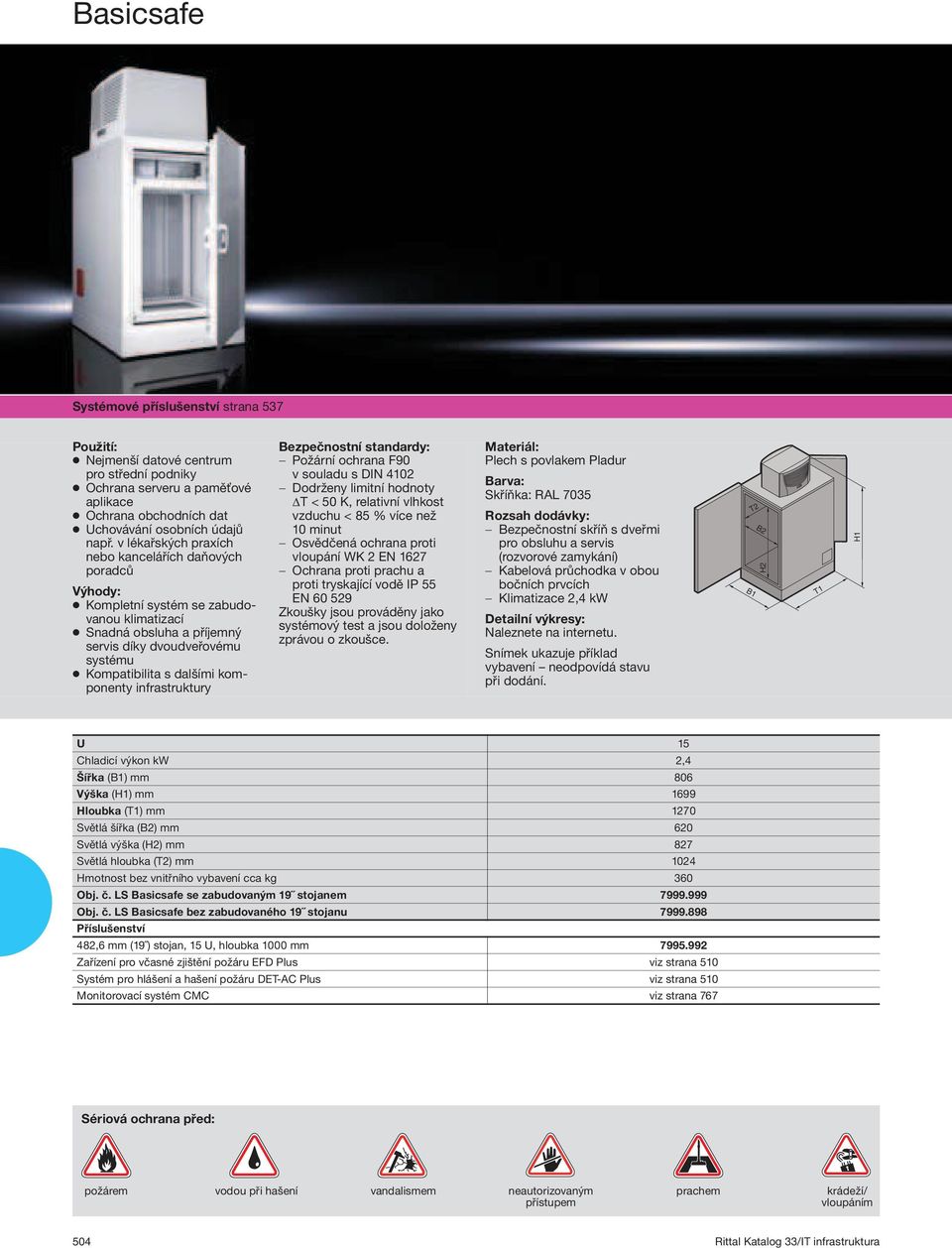

2 Basicsafe Systémové příslušenství strana 537 Použití: Nejmenší datové centrum pro střední podniky Ochrana serveru a paměťové aplikace Ochrana obchodních dat Uchovávání osobních údajů např. v lékařských praxích nebo kancelářích daňových poradců Výhody: Kompletní systém se zabudovanou klimatizací Snadná obsluha a příjemný servis díky dvoudveřovému systému Kompatibilita s dalšími komponenty infrastruktury Bezpečnostní standardy: Požární ochrana F90 v souladu s DIN 4102 Dodrženy limitní hodnoty T < 50 K, relativní vlhkost vzduchu < 85 % více než 10 minut Osvědčená ochrana proti vloupání WK 2 EN 1627 Ochrana proti prachu a proti tryskající vodě IP 55 EN Zkoušky jsou prováděny jako systémový test a jsou doloženy zprávou o zkoušce. Materiál: Plech s povlakem Pladur Barva: Skříňka: RAL 7035 Rozsah dodávky: Bezpečnostní skříň s dveřmi pro obsluhu a servis (rozvorové zamykání) Kabelová průchodka v obou bočních prvcích Klimatizace 2,4 kw Detailní výkresy: Naleznete na internetu. Snímek ukazuje příklad vybavení neodpovídá stavu při dodání. B1 T2 B2 H2 T1 H1 U 15 Chladicí výkon kw 2,4 Šířka (B1) mm 806 Výška (H1) mm 1699 Hloubka (T1) mm 1270 Světlá šířka (B2) mm 620 Světlá výška (H2) mm 827 Světlá hloubka (T2) mm 1024 Hmotnost bez vnitřního vybavení cca kg 360 Obj. č. LS Basicsafe se zabudovaným 19 stojanem Obj. č. LS Basicsafe bez zabudovaného 19 stojanu Příslušenství 482,6 mm (19 ) stojan, 15 U, hloubka 1000 mm Zařízení pro včasné zjištění požáru EFD Plus viz strana 510 Systém pro hlášení a hašení požáru DET AC Plus viz strana 510 Monitorovací systém CMC viz strana 767 Sériová ochrana před: požárem vodou při hašení vandalismem neautorizovaným přístupem prachem krádeží/ vloupáním 504 Rittal Katalog 33/IT infrastruktura

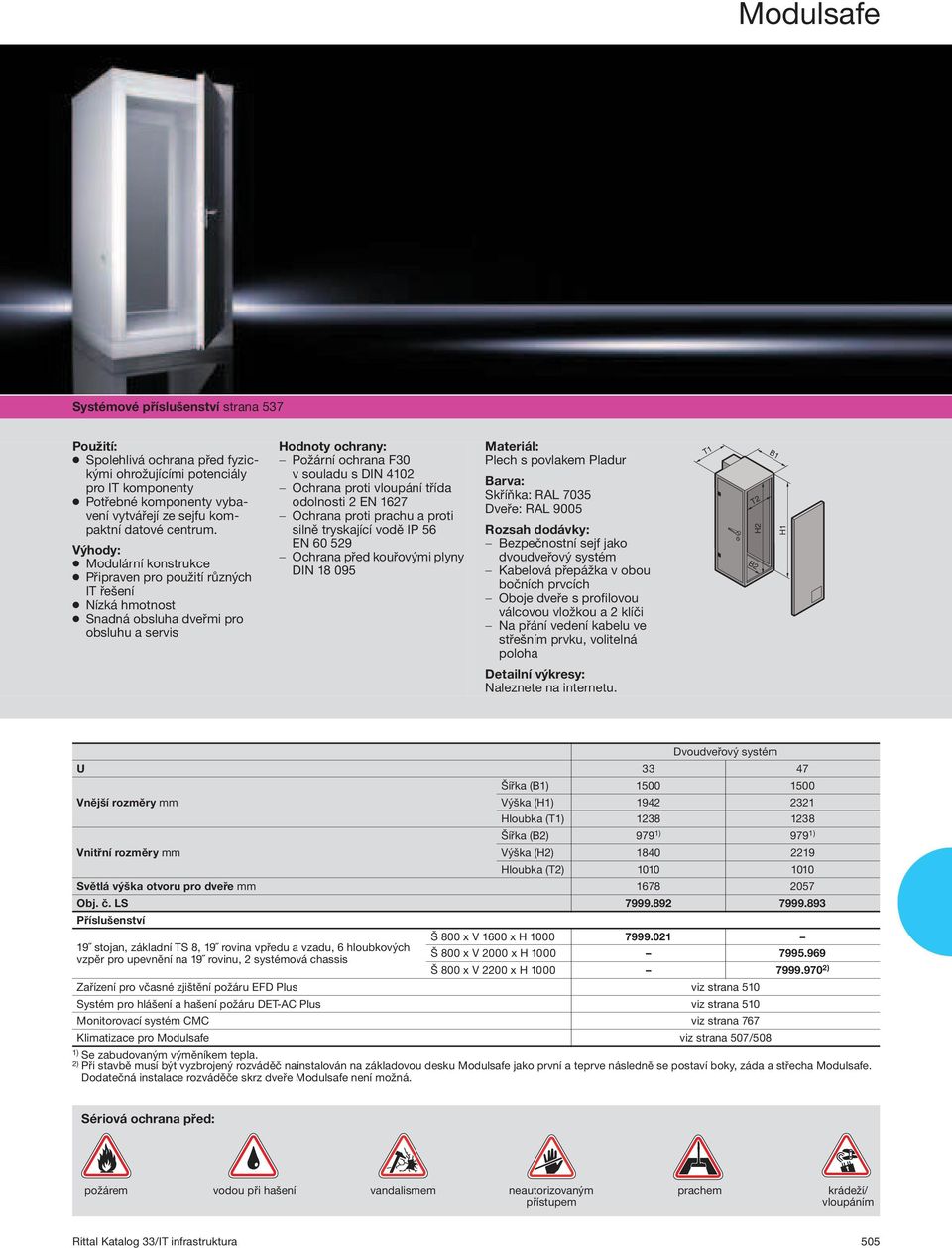

3 Modulsafe Systémové příslušenství strana 537 Použití: Spolehlivá ochrana před fyzickými ohrožujícími potenciály pro IT komponenty Potřebné komponenty vybavení vytvářejí ze sejfu kompaktní datové centrum. Výhody: Modulární konstrukce Připraven pro použití různých IT řešení Nízká hmotnost Snadná obsluha dveřmi pro obsluhu a servis Hodnoty ochrany: Požární ochrana F30 v souladu s DIN 4102 Ochrana proti vloupání třída odolnosti 2 EN 1627 Ochrana proti prachu a proti silně tryskající vodě IP 56 EN Ochrana před kouřovými plyny DIN Materiál: Plech s povlakem Pladur Barva: Skříňka: RAL 7035 Dveře: RAL 9005 Rozsah dodávky: Bezpečnostní sejf jako dvoudveřový systém Kabelová přepážka v obou bočních prvcích Oboje dveře s profilovou válcovou vložkou a 2 klíči Na přání vedení kabelu ve střešním prvku, volitelná poloha T1 T2 B1 H2 H1 B2 Detailní výkresy: Naleznete na internetu. Dvoudveřový systém U Vnější rozměry mm Vnitřní rozměry mm Šířka (B1) Výška (H1) Hloubka (T1) Šířka (B2) 979 1) 979 1) Výška (H2) Hloubka (T2) Světlá výška otvoru pro dveře mm Obj. č. LS Příslušenství 19 stojan, základní TS 8, 19 rovina vpředu a vzadu, 6 hloubkových vzpěr pro upevnění na 19 rovinu, 2 systémová chassis Š 800 x V 1600 x H Š 800 x V 2000 x H Š 800 x V 2200 x H ) Zařízení pro včasné zjištění požáru EFD Plus viz strana 510 Systém pro hlášení a hašení požáru DET AC Plus viz strana 510 Monitorovací systém CMC viz strana 767 Klimatizace pro Modulsafe viz strana 507/508 1) Se zabudovaným výměníkem tepla. 2) Při stavbě musí být vyzbrojený rozváděč nainstalován na základovou desku Modulsafe jako první a teprve následně se postaví boky, záda a střecha Modulsafe. Dodatečná instalace rozváděče skrz dveře Modulsafe není možná. Sériová ochrana před: požárem vodou při hašení vandalismem neautorizovaným přístupem prachem krádeží/ vloupáním Rittal Katalog 33/IT infrastruktura 505

4 Modulsafe Extend Systémové příslušenství strana 537 Použití: Vysoká ochrana před fyzickými ohrožujícími potenciály pro IT Potřebné komponenty pro vybavení vytvářejí ze sejfu kompaktní datové centrum Výhody: Modulární konstrukce Možnost rozšíření a tím odstupňované investice s rostoucí IT Připraven pro použití různých IT klimatizačních řešení Bezpečnost investice díky možnosti demontáže a opětovné montáže Hodnoty ochrany: Požární ochrana F90 v souladu s DIN 4102 Dodrženy limitní hodnoty T < 50 K, relativní vlhkost vzduchu < 85 % více než 30 minut Volitelná ochrana proti vloupání třída odolnosti 2, 3 nebo 4 EN 1627 Ochrana proti prachu a proti silně tryskající vodě IP 56 EN Ochrana před kouřovými plyny DIN Zkoušky jsou prováděny jako systémový test a jsou doloženy zprávou o zkoušce. Materiál: Plech s povlakem Pladur Barva: Skříň: RAL 7035 Rozsah dodávky: Bezpečnostní sejf s dveřmi pro obsluhu a servis Kabelová průchodka v obou bočních prvcích Oboje dveře se zámkem a klíčem Na přání: Kombinovaný elektronický zámek Elektronický zámek připravený pro ovládání externím systémem kontroly přístupu Zavedení kabelů ve střešním nebo podlahovém prvku Dvoukřídlové dveře Závěsy dveří podle přání T1 B2 T2 H2 B1 H1 Detailní výkresy: Naleznete na internetu. U Vnější rozměry mm Vnitřní rozměry mm Obj. č. LS Příslušenství 19 stojan, základní TS 8, 19 rovina vpředu a vzadu, 6 hloubkových vzpěr pro upevnění na 19 rovinu, 2 systémová chassis Šířka (B1) Výška (H1) Hloubka (T1) Šířka (B2) Výška (H2) Hloubka (T2) Samostatný sejf Zapojení do řady Vlevo Střední část Vpravo Š 800 x V 2000 x H 1000/ Š 800 x V 2200 x H 1000/ Zařízení pro včasné zjištění požáru EFD Plus viz strana 510 Systém pro hlášení a hašení požáru DET AC Plus viz strana 510 Monitorovací systém CMC viz strana 767 Přípojnice PSM viz strana 384 Klimatizace pro Modulsafe viz strana 507/508 Sériová ochrana před: požárem vodou při hašení korozivními plyny vandalismem neautorizovaným přístupem prachem krádeží/ vloupáním 506 Rittal Katalog 33/IT infrastruktura

5 Kompaktní klimatizace pro Modulsafe/Modulsafe Extend Systémové příslušenství strana 537 Modulsafe/Modulsafe Extend strana 505/506 Všechny klimatizační systémy jsou konstruovány jako dělená zařízení, aby bylo dosaženo hermetického oddělení mezi chladicím okruhem uvnitř a mimo sejf. To brání vnikání prachu a korozivních plynů. Vzduch je v sejfu veden horizontálně. Teplý vzduch je nasáván v zadní oblasti, ochlazený vzduch je vyfukován před 19 rovinou. Kompaktní klimatizace Vhodná pro použití v místnostech s klimatizačním systémem budovy nebo dostatečnou ventilací a s požadavkem na nízkou nebo nulovou hladinu hluku. Klimatizační zařízení nabízíme s výkonovými stupni 2,5 kw a 4 kw. Výparník je umístěn na bočnici uvnitř skříně Modulsafe, venkovní jednotka na servisních dveřích (Modulsafe Extend) nebo na bočnici (Modulsafe). Venkovní klimatizace U varianty pro venkovní použití je vnitřní okruh klimatizačního zařízení upevněn na bočnici uvnitř sejfu. Venkovní jednotka je umístěna mimo budovu. Vnitřní a venkovní jednotka jsou vzájemně propojené vedením chladicího prostředku a ovládacím vedením. Teplý vzduch serveru je odsáván v zadní oblasti sejfu a ochlazený vzduch je vyfukován před 19 rovinou. Výhody venkovního modelu: Výstupní teplo je odváděno přímo ven. Ventilace v místnosti nebo klimatizační systém jsou tudíž zbytečné. Venkovní klimatizace s invertorovou technikou Venkovní jednotka s invertorovou technikou umožňuje regulaci otáček kompresoru v závislosti na potřebě. Množství chladicího média reguluje elektronický expanzní ventil. Přizpůsobení potřebě chladicího výkonu umožňuje úsporu energie až 40 %. Vnitřní jednotka (výparník) vyfukuje studený vzduch před 19 rovinou, teplý vzduch je nasáván na zadní straně. Přizpůsobené usměrňovací plechy zajišťují další zvýšení účinnosti a zabraňují hromadění tepla. Kompaktní klimatizace Obj. č. SK Dimenzované provozní napětí V, Hz 400/460, 3~, 50/60 Rozměry mm Užitečný chladicí výkon dle normy DIN Q K Š x V x H venkovní jednotky 500 x 1580 x 231 Š x V x H vnitřní jednotky 804 x 1544 x 100 L 35 L 35 L 35 L W/3090 W 2070 W/2300 W 4000 W/4010 W 3020 W/3250 W Dimenzovaný proud max. 3,3 A/3,5 A 4,1 A/4,8 A Rozběhový proud 14,2 A/14,7 A 15,2 A/15,8 A Předřazená pojistka T 6,3 10,0 A Motorový jistič Jmenovitý výkon P el dle normy DIN 3168 L 35 L 35 L 35 L W/1615 W 1525 W/1920 W. Koeficient chladicího výkonu = Q K/P el L 35 L 35 2,0 2, W/2125 W 1825 W/2835 W Chladicí médium R134a, 1500 g R134a, 2900 g Max. přípustný provozní tlak p. max. 28 barů 25 barů Rozsah teplot a nastavení +20 C až +55 C Úroveň hluku db (A) < 70 < 72 Stupeň krytí dle normy EN Hmotnost Vnitřní okruh IP 54 Vnější okruh IP 24 Venkovní jednotka Vnitřní jednotka 65 kg 70 kg Barva RAL 7035 Regulace teploty Komfortní regulátor (nastavení výrobce +25 C) Rittal Katalog 33/IT infrastruktura 507

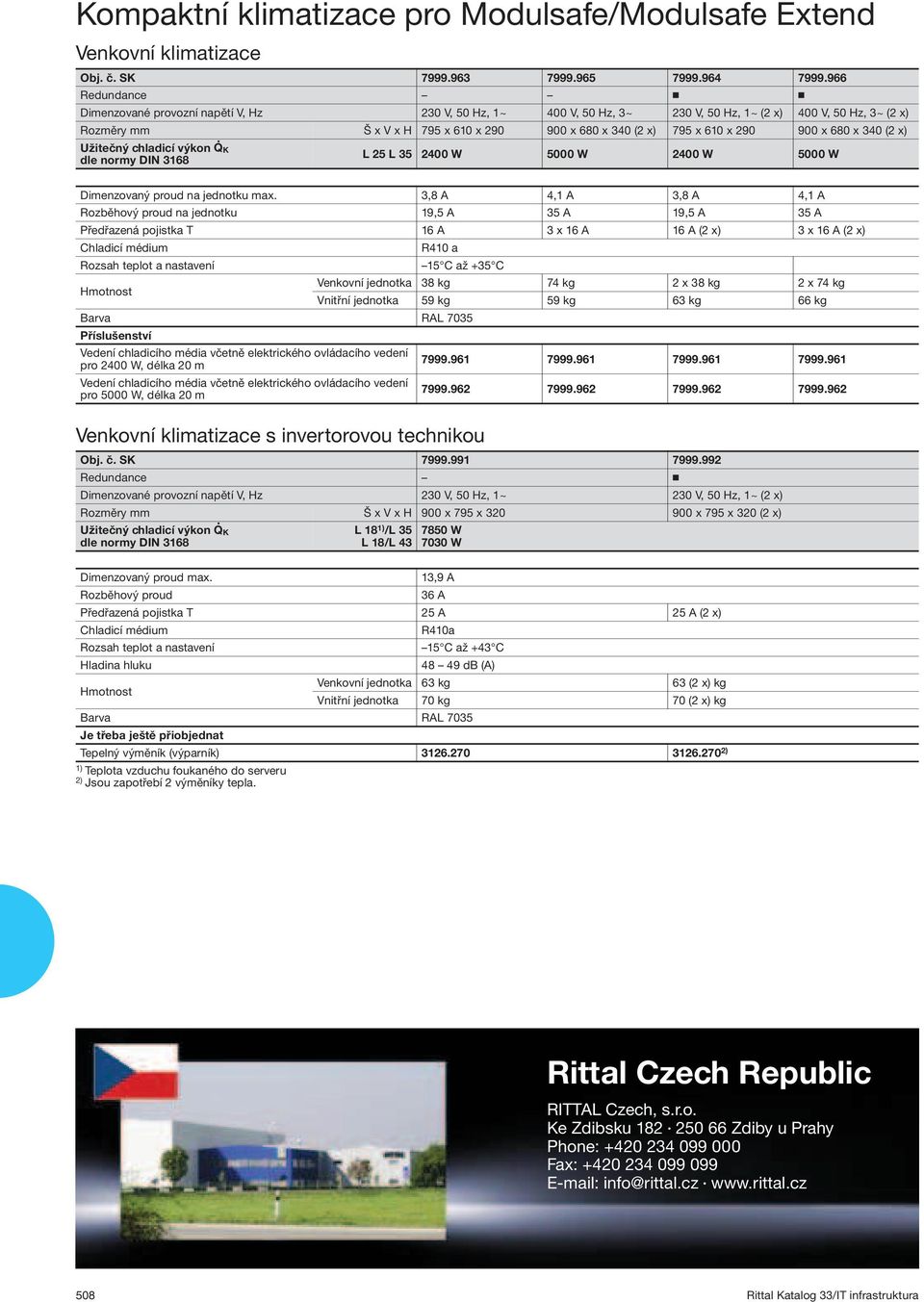

6 Kompaktní klimatizace pro Modulsafe/Modulsafe Extend Venkovní klimatizace Obj. č. SK Redundance Dimenzované provozní napětí V, Hz 230 V, 50 Hz, 1~ 400 V, 50 Hz, 3~ 230 V, 50 Hz, 1~ (2 x) 400 V, 50 Hz, 3~ (2 x) Rozměry mm Š x V x H 795 x 610 x x 680 x 340 (2 x) 795 x 610 x x 680 x 340 (2 x). Užitečný chladicí výkon Q K L 25 L W 5000 W 2400 W 5000 W dle normy DIN 3168 Dimenzovaný proud na jednotku max. 3,8 A 4,1 A 3,8 A 4,1 A Rozběhový proud na jednotku 19,5 A 35 A 19,5 A 35 A Předřazená pojistka T 16 A 3 x 16 A 16 A (2 x) 3 x 16 A (2 x) Chladicí médium Rozsah teplot a nastavení Hmotnost R410 a 15 C až +35 C Barva RAL 7035 Příslušenství Vedení chladicího média včetně elektrického ovládacího vedení pro 2400 W, délka 20 m Vedení chladicího média včetně elektrického ovládacího vedení pro 5000 W, délka 20 m Venkovní klimatizace s invertorovou technikou Venkovní jednotka 38 kg 74 kg 2 x 38 kg 2 x 74 kg Vnitřní jednotka 59 kg 59 kg 63 kg 66 kg Obj. č. SK Redundance Dimenzované provozní napětí V, Hz 230 V, 50 Hz, 1~ 230 V, 50 Hz, 1~ (2 x) Rozměry mm Š x V x H 900 x 795 x x 795 x 320 (2 x). Užitečný chladicí výkon Q L 18 1) K /L W dle normy DIN 3168 L 18/L W Dimenzovaný proud max. Rozběhový proud 13,9 A Předřazená pojistka T 25 A 25 A (2 x) Chladicí médium Rozsah teplot a nastavení Hladina hluku Hmotnost 36 A R410a 15 C až +43 C db (A) Barva RAL 7035 Je třeba ještě přiobjednat Venkovní jednotka 63 kg 63 (2 x) kg Vnitřní jednotka 70 kg 70 (2 x) kg Tepelný výměník (výparník) ) 1) Teplota vzduchu foukaného do serveru 2) Jsou zapotřebí 2 výměníky tepla. Rittal Czech Republic RITTAL Czech, s.r.o. Ke Zdibsku Zdiby u Prahy Phone: Fax: E mail: info@rittal.cz Rittal Katalog 33/IT infrastruktura

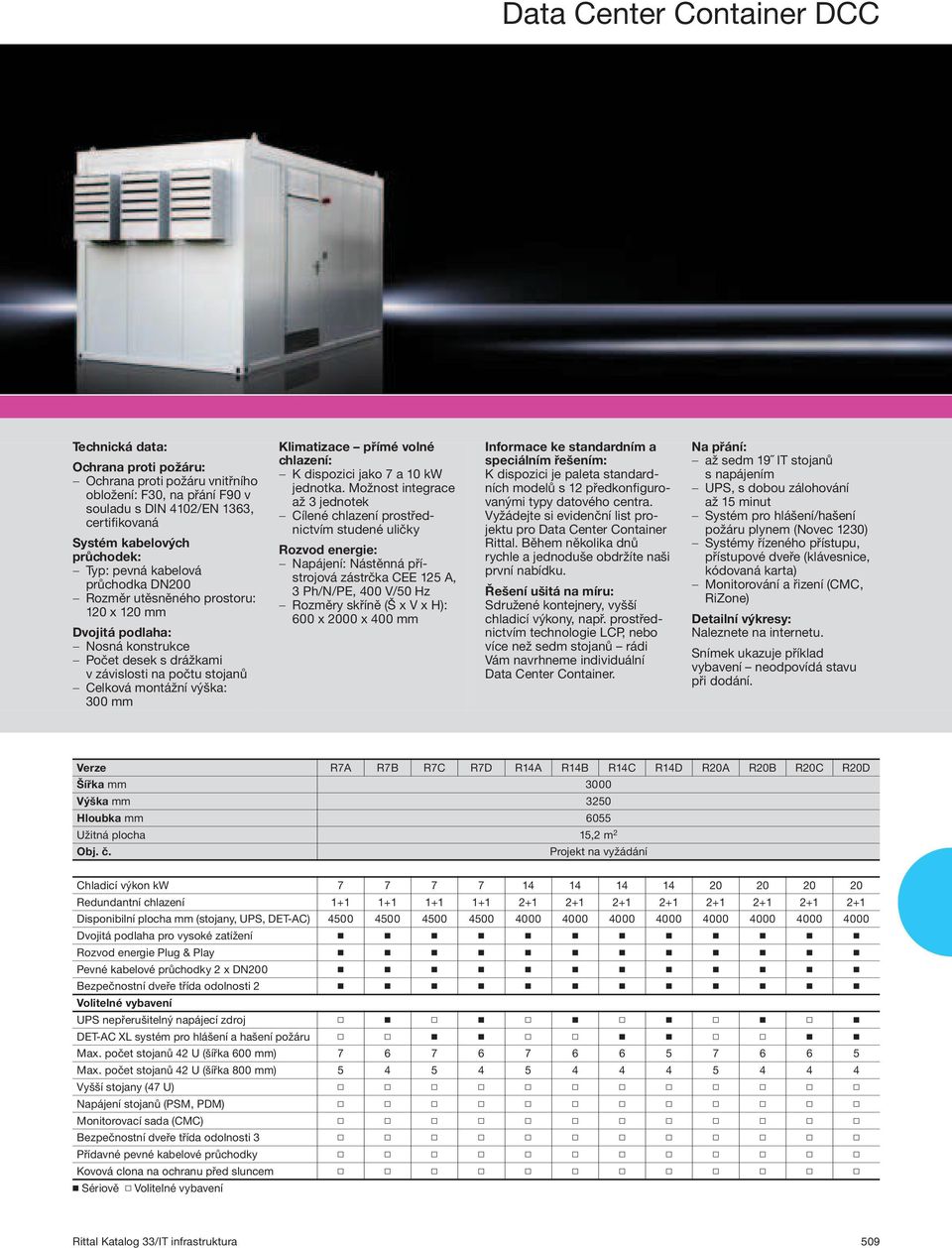

7 Data Center Container DCC Technická data: Ochrana proti požáru: Ochrana proti požáru vnitřního obložení: F30, na přání F90 v souladu s DIN 4102/EN 1363, certifikovaná Systém kabelových průchodek: Typ: pevná kabelová průchodka DN200 Rozměr utěsněného prostoru: 120 x 120 mm Dvojitá podlaha: Nosná konstrukce Počet desek s drážkami v závislosti na počtu stojanů Celková montážní výška: 300 mm Klimatizace přímé volné chlazení: K dispozici jako 7 a 10 kw jednotka. Možnost integrace až 3 jednotek Cílené chlazení prostřednictvím studené uličky Rozvod energie: Napájení: Nástěnná přístrojová zástrčka CEE 125 A, 3 Ph/N/PE, 400 V/50 Hz Rozměry skříně (Š x V x H): 600 x 2000 x 400 mm Informace ke standardním a speciálním řešením: K dispozici je paleta standardních modelů s 12 předkonfigurovanými typy datového centra. Vyžádejte si evidenční list projektu pro Data Center Container Rittal. Během několika dnů rychle a jednoduše obdržíte naši první nabídku. Řešení ušitá na míru: Sdružené kontejnery, vyšší chladicí výkony, např. prostřednictvím technologie LCP, nebo více než sedm stojanů rádi Vám navrhneme individuální Data Center Container. Na přání: až sedm 19 IT stojanů s napájením UPS, s dobou zálohování až 15 minut Systém pro hlášení/hašení požáru plynem (Novec 1230) Systémy řízeného přístupu, přístupové dveře (klávesnice, kódovaná karta) Monitorování a řizení (CMC, RiZone) Detailní výkresy: Naleznete na internetu. Snímek ukazuje příklad vybavení neodpovídá stavu při dodání. Verze R7A R7B R7C R7D R14A R14B R14C R14D R20A R20B R20C R20D Šířka mm 3000 Výška mm 3250 Hloubka mm 6055 Užitná plocha 15,2 m 2 Obj. č. Projekt na vyžádání Chladicí výkon kw Redundantní chlazení Disponibilní plocha mm (stojany, UPS, DET AC) Dvojitá podlaha pro vysoké zatížení Rozvod energie Plug & Play Pevné kabelové průchodky 2 x DN200 Bezpečnostní dveře třída odolnosti 2 Volitelné vybavení UPS nepřerušitelný napájecí zdroj DET AC XL systém pro hlášení a hašení požáru Max. počet stojanů 42 U (šířka 600 mm) Max. počet stojanů 42 U (šířka 800 mm) Vyšší stojany (47 U) Napájení stojanů (PSM, PDM) Monitorovací sada (CMC) Bezpečnostní dveře třída odolnosti 3 Přídavné pevné kabelové průchodky Kovová clona na ochranu před sluncem Sériově Volitelné vybavení Rittal Katalog 33/IT infrastruktura 509

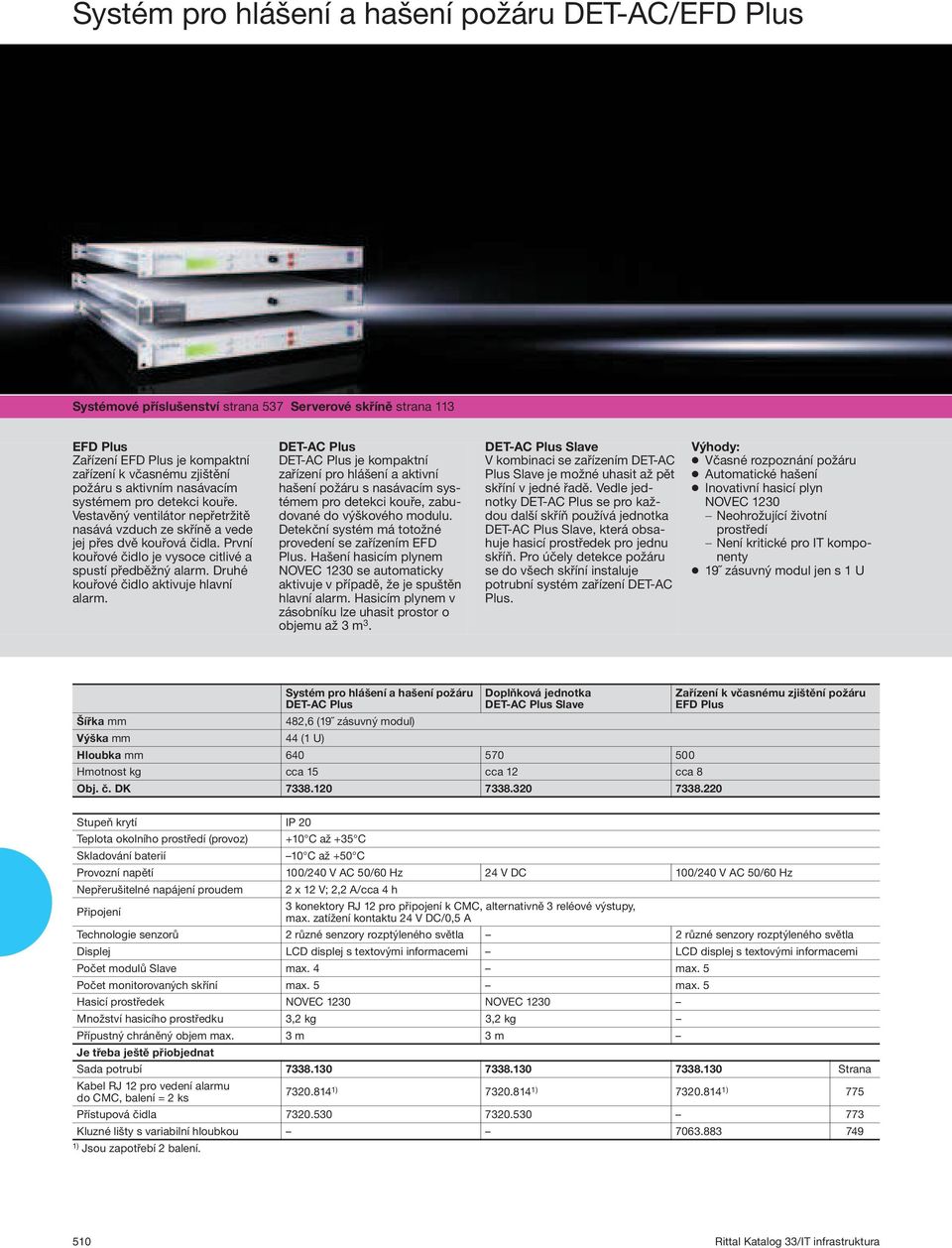

8 Systém pro hlášení a hašení požáru DET AC/EFD Plus Systémové příslušenství strana 537 Serverové skříně strana 113 EFD Plus Zařízení EFD Plus je kompaktní zařízení k včasnému zjištění požáru s aktivním nasávacím systémem pro detekci kouře. Vestavěný ventilátor nepřetržitě nasává vzduch ze skříně a vede jej přes dvě kouřová čidla. První kouřové čidlo je vysoce citlivé a spustí předběžný alarm. Druhé kouřové čidlo aktivuje hlavní alarm. DET AC Plus DET AC Plus je kompaktní zařízení pro hlášení a aktivní hašení požáru s nasávacím systémem pro detekci kouře, zabudované do výškového modulu. Detekční systém má totožné provedení se zařízením EFD Plus. Hašení hasicím plynem NOVEC 1230 se automaticky aktivuje v případě, že je spuštěn hlavní alarm. Hasicím plynem v zásobníku lze uhasit prostor o objemu až 3 m 3. DET AC Plus Slave V kombinaci se zařízením DET AC Plus Slave je možné uhasit až pět skříní v jedné řadě. Vedle jednotky DET AC Plus se pro každou další skříň používá jednotka DET AC Plus Slave, která obsahuje hasicí prostředek pro jednu skříň. Pro účely detekce požáru se do všech skříní instaluje potrubní systém zařízení DET AC Plus. Výhody: Včasné rozpoznání požáru Automatické hašení Inovativní hasicí plyn NOVEC 1230 Neohrožující životní prostředí Není kritické pro IT komponenty 19 zásuvný modul jen s 1 U Šířka mm Výška mm 44 (1 U) Systém pro hlášení a hašení požáru DET AC Plus 482,6 (19 zásuvný modul) Doplňková jednotka DET AC Plus Slave Hloubka mm Hmotnost kg cca 15 cca 12 cca 8 Obj. č. DK Zařízení k včasnému zjištění požáru EFD Plus Stupeň krytí IP 20 Teplota okolního prostředí (provoz) Skladování baterií +10 C až +35 C 10 C až +50 C Provozní napětí 100/240 V AC 50/60 Hz 24 V DC 100/240 V AC 50/60 Hz Nepřerušitelné napájení proudem Připojení 2 x 12 V; 2,2 A/cca 4 h 3 konektory RJ 12 pro připojení k CMC, alternativně 3 reléové výstupy, max. zatížení kontaktu 24 V DC/0,5 A Technologie senzorů 2 různé senzory rozptýleného světla 2 různé senzory rozptýleného světla Displej LCD displej s textovými informacemi LCD displej s textovými informacemi Počet modulů Slave max. 4 max. 5 Počet monitorovaných skříní max. 5 max. 5 Hasicí prostředek NOVEC 1230 NOVEC 1230 Množství hasicího prostředku 3,2 kg 3,2 kg Přípustný chráněný objem max. 3 m 3 m Je třeba ještě přiobjednat Sada potrubí Strana Kabel RJ 12 pro vedení alarmu do CMC, balení = 2 ks ) ) ) 775 Přístupová čidla Kluzné lišty s variabilní hloubkou ) Jsou zapotřebí 2 balení. 510 Rittal Katalog 33/IT infrastruktura

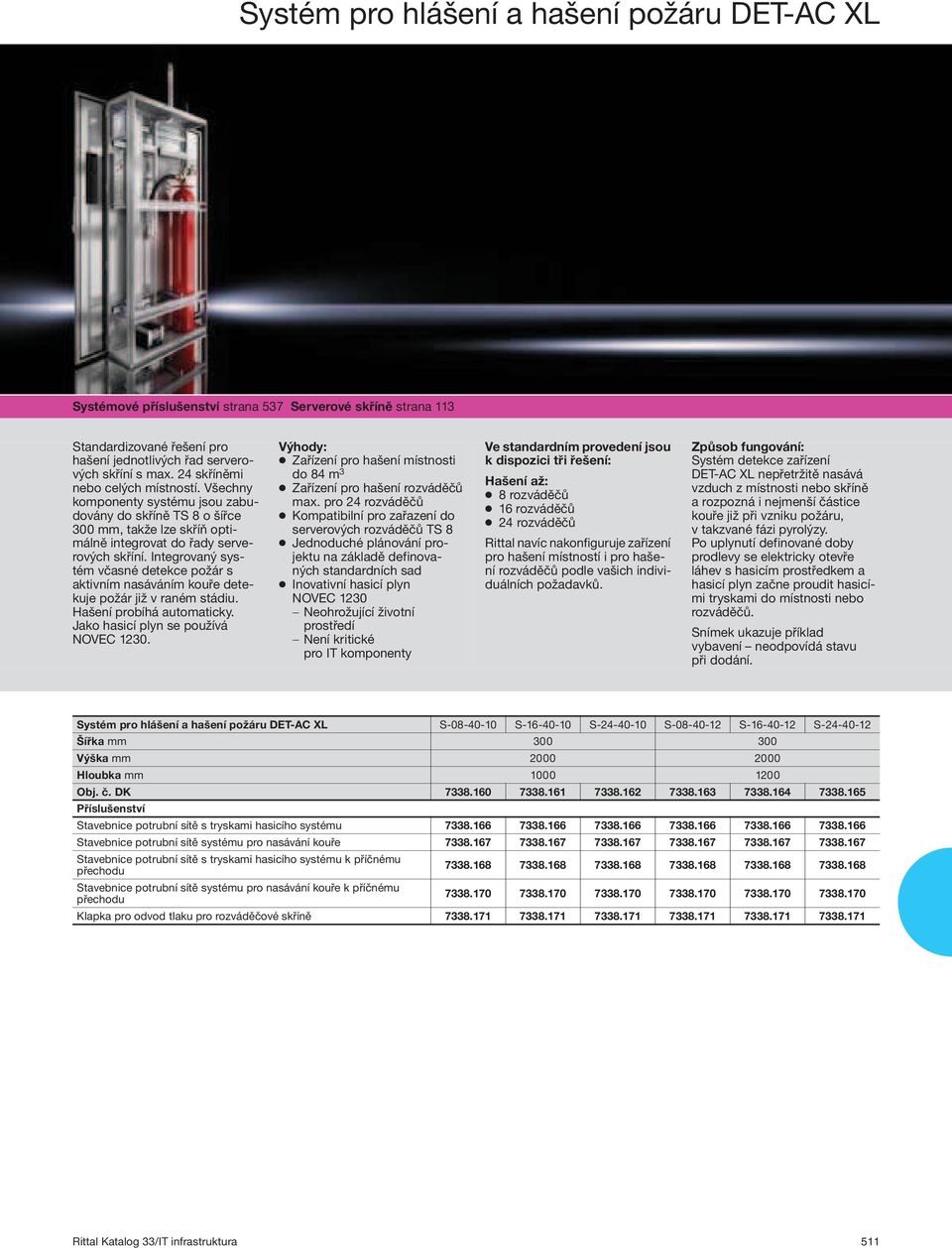

9 Systém pro hlášení a hašení požáru DET AC XL Systémové příslušenství strana 537 Serverové skříně strana 113 Standardizované řešení pro hašení jednotlivých řad serverových skříní s max. 24 skříněmi nebo celých místností. Všechny komponenty systému jsou zabudovány do skříně TS 8 o šířce 300 mm, takže lze skříň optimálně integrovat do řady serverových skříní. Integrovaný systém včasné detekce požár s aktivním nasáváním kouře detekuje požár již v raném stádiu. Hašení probíhá automaticky. Jako hasicí plyn se používá NOVEC Výhody: Zařízení pro hašení místnosti do 84 m 3 Zařízení pro hašení rozváděčů max. pro 24 rozváděčů Kompatibilní pro zařazení do serverových rozváděčů TS 8 Jednoduché plánování projektu na základě definovaných standardních sad Inovativní hasicí plyn NOVEC 1230 Neohrožující životní prostředí Není kritické pro IT komponenty Ve standardním provedení jsou k dispozici tři řešení: Hašení až: 8 rozváděčů 16 rozváděčů 24 rozváděčů Rittal navíc nakonfiguruje zařízení pro hašení místností i pro hašení rozváděčů podle vašich individuálních požadavků. Způsob fungování: Systém detekce zařízení DET AC XL nepřetržitě nasává vzduch z místnosti nebo skříně a rozpozná i nejmenší částice kouře již při vzniku požáru, v takzvané fázi pyrolýzy. Po uplynutí definované doby prodlevy se elektricky otevře láhev s hasicím prostředkem a hasicí plyn začne proudit hasicími tryskami do místnosti nebo rozváděčů. Snímek ukazuje příklad vybavení neodpovídá stavu při dodání. Systém pro hlášení a hašení požáru DET AC XL S S S S S S Šířka mm Výška mm Hloubka mm Obj. č. DK Příslušenství Stavebnice potrubní sítě s tryskami hasicího systému Stavebnice potrubní sítě systému pro nasávání kouře Stavebnice potrubní sítě s tryskami hasicího systému k příčnému přechodu Stavebnice potrubní sítě systému pro nasávání kouře k příčnému přechodu Klapka pro odvod tlaku pro rozváděčové skříně Rittal Katalog 33/IT infrastruktura 511

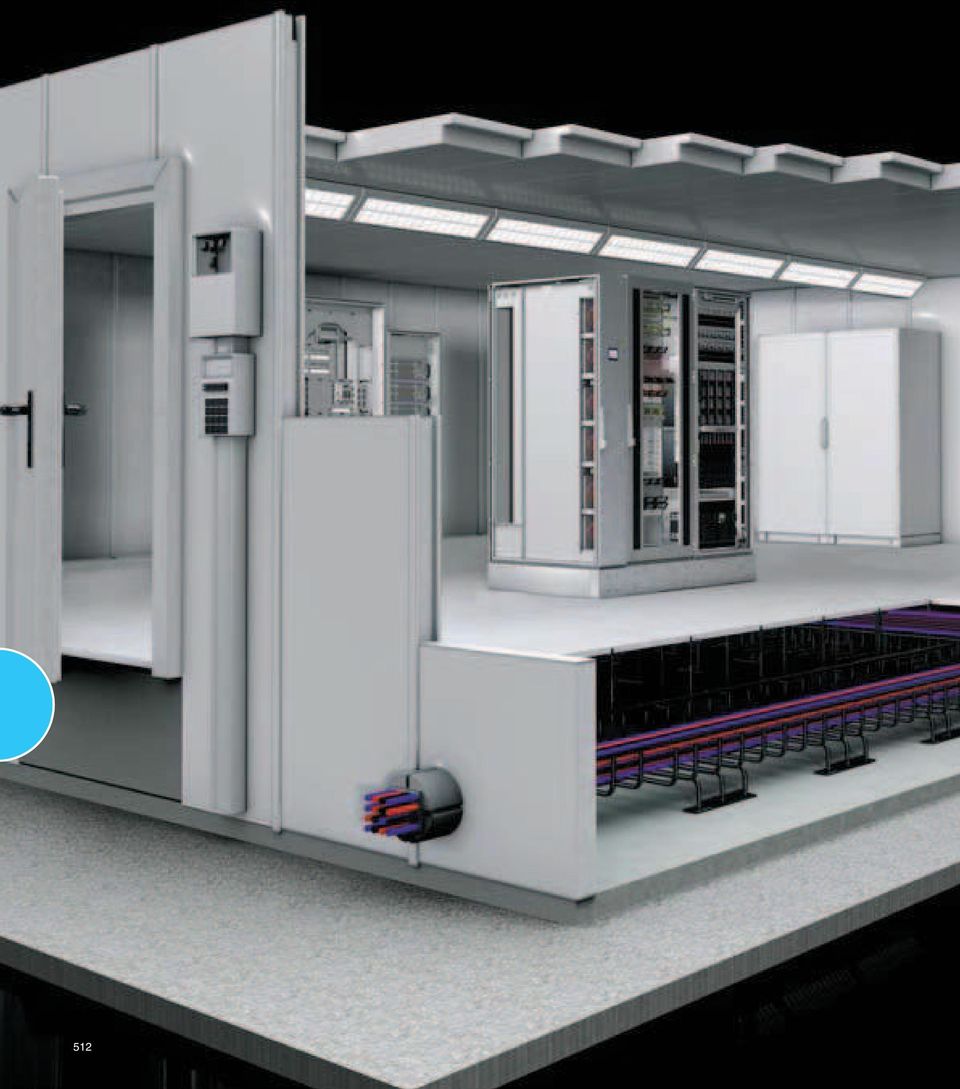

10 512

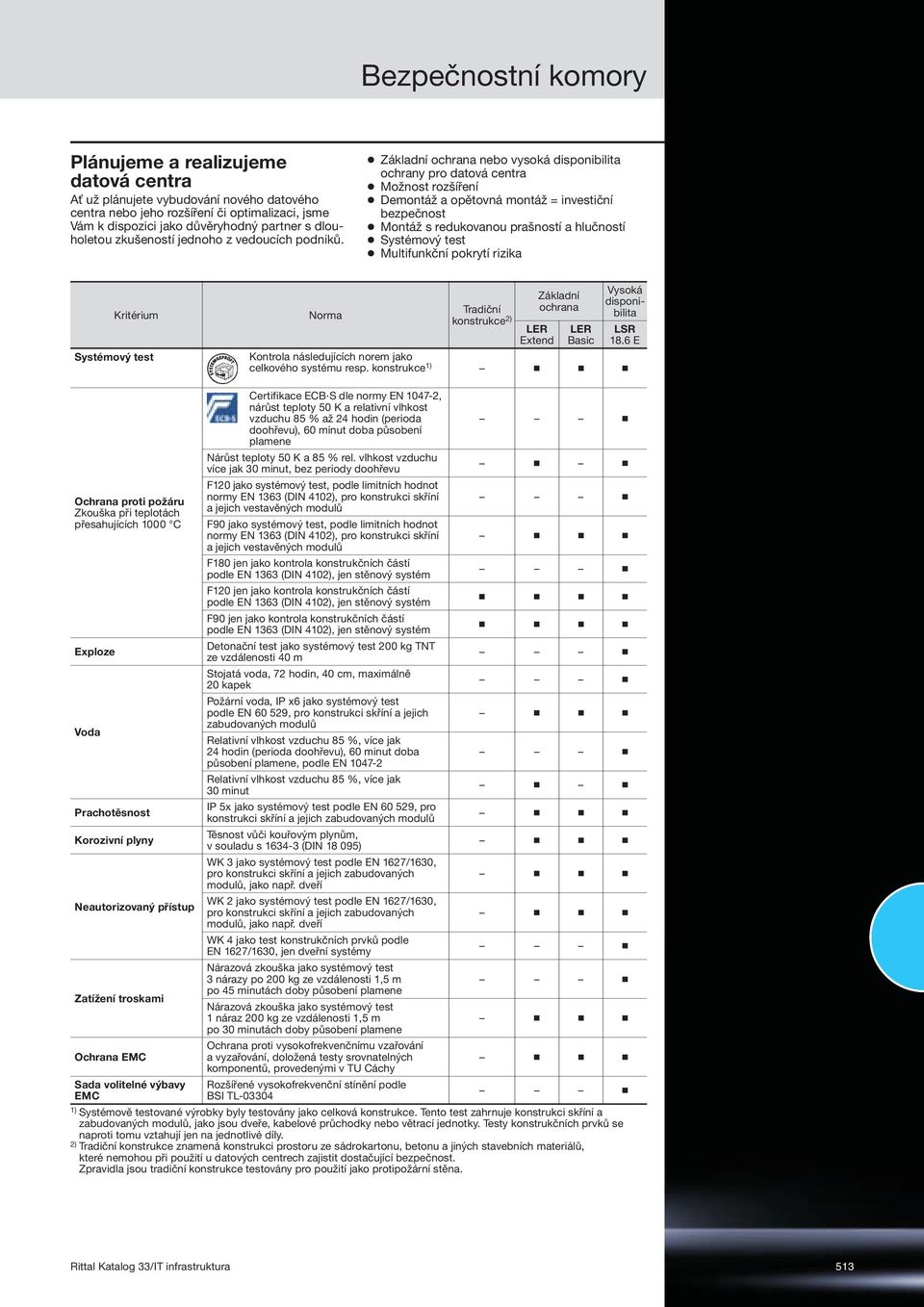

11 Bezpečnostní komory Plánujeme a realizujeme datová centra Ať už plánujete vybudování nového datového centra nebo jeho rozšíření či optimalizaci, jsme Vám k dispozici jako důvěryhodný partner s dlouholetou zkušeností jednoho z vedoucích podniků. Základní ochrana nebo vysoká disponibilita ochrany pro datová centra Možnost rozšíření Demontáž a opětovná montáž = investiční bezpečnost Montáž s redukovanou prašností a hlučností Systémový test Multifunkční pokrytí rizika Kritérium Systémový test Norma Tradiční konstrukce 2) Základní ochrana LER Extend LER Basic Vysoká disponibilita LSR 18.6 E Kontrola následujících norem jako celkového systému resp. konstrukce 1) Ochrana proti požáru Zkouška při teplotách přesahujících 1000 C Exploze Voda Prachotěsnost Korozivní plyny Neautorizovaný přístup Zatížení troskami Ochrana EMC Sada volitelné výbavy EMC Certifikace ECB S dle normy EN , nárůst teploty 50 K a relativní vlhkost vzduchu 85 % až 24 hodin (perioda doohřevu), 60 minut doba působení plamene Nárůst teploty 50 K a 85 % rel. vlhkost vzduchu více jak 30 minut, bez periody doohřevu F120 jako systémový test, podle limitních hodnot normy EN 1363 (DIN 4102), pro konstrukci skříní a jejich vestavěných modulů F90 jako systémový test, podle limitních hodnot normy EN 1363 (DIN 4102), pro konstrukci skříní a jejich vestavěných modulů F180 jen jako kontrola konstrukčních částí podle EN 1363 (DIN 4102), jen stěnový systém F120 jen jako kontrola konstrukčních částí podle EN 1363 (DIN 4102), jen stěnový systém F90 jen jako kontrola konstrukčních částí podle EN 1363 (DIN 4102), jen stěnový systém Detonační test jako systémový test 200 kg TNT ze vzdálenosti 40 m Stojatá voda, 72 hodin, 40 cm, maximálně 20 kapek Požární voda, IP x6 jako systémový test podle EN , pro konstrukci skříní a jejich zabudovaných modulů Relativní vlhkost vzduchu 85 %, více jak 24 hodin (perioda doohřevu), 60 minut doba působení plamene, podle EN Relativní vlhkost vzduchu 85 %, více jak 30 minut IP 5x jako systémový test podle EN , pro konstrukci skříní a jejich zabudovaných modulů Těsnost vůči kouřovým plynům, v souladu s (DIN ) WK 3 jako systémový test podle EN 1627/1630, pro konstrukci skříní a jejich zabudovaných modulů, jako např. dveří WK 2 jako systémový test podle EN 1627/1630, pro konstrukci skříní a jejich zabudovaných modulů, jako např. dveří WK 4 jako test konstrukčních prvků podle EN 1627/1630, jen dveřní systémy Nárazová zkouška jako systémový test 3 nárazy po 200 kg ze vzdálenosti 1,5 m po 45 minutách doby působení plamene Nárazová zkouška jako systémový test 1 náraz 200 kg ze vzdálenosti 1,5 m po 30 minutách doby působení plamene Ochrana proti vysokofrekvenčnímu vzařování a vyzařování, doložená testy srovnatelných komponentů, provedenými v TU Cáchy Rozšířené vysokofrekvenční stínění podle BSI TL ) Systémově testované výrobky byly testovány jako celková konstrukce. Tento test zahrnuje konstrukci skříní a zabudovaných modulů, jako jsou dveře, kabelové průchodky nebo větrací jednotky. Testy konstrukčních prvků se naproti tomu vztahují jen na jednotlivé díly. 2) Tradiční konstrukce znamená konstrukci prostoru ze sádrokartonu, betonu a jiných stavebních materiálů, které nemohou při použití u datových centrech zajistit dostačující bezpečnost. Zpravidla jsou tradiční konstrukce testovány pro použití jako protipožární stěna. Rittal Katalog 33/IT infrastruktura 513
