1 julie pecharová atbs, atelier ondřeje císlera a tomáše otha, zimní semestr 2014/2015

2 Bytový dům Bechyňova atbs, atelier ondřeje císlera a tomáše otha, zimní semestr 2014/2015 Blok zakončující Engelem navrženou Dejvickou zástavbu nebyl nikdy realizován. V padesátých letech na parcele vyrostly pro svou dobu typické činžovní domy nerespektující městskost okolí. Tématem našeho atelieru se tedy stala náhrada stávající zástavby původně zamýšleným blokem Vycházeli jsme přitom z ověřovací studie vypracované v roce 2008 atelierem hnilička císler architekti. Nastiňovala obecný koncept bloku a dala nám základní parametry, které musely námi navrhované domy splnit. Společně se dvěma kolegy jsme si vybrali k řešení tři sousedící domy, všechny s hlavní fasádou do ulice Bechyňova. Zadáním bylo využit studií dané garáže, které celý blok v podzemí propojují. Ačkoli se to tedy na první pohled tak nemusí jevit, naším zadáním se vlastně stalo postavit dům do proluky.

Tématem našeho atelieru se tedy stala náhrada stávající zástavby původně zamýšleným blokem Vycházeli jsme přitom z ověřovací studie vypracované v roce 2008 atelierem hnilička císler architekti.

3 vizualizace, Bechyňova situace / bytový dům bechyňova, atbs aoc zima 2014

4 Navržený bytový dům má sedm nadzemních a dvě podzemní podlaží. Parter v ulici Bechyňova je věnován kavárně a menší prodejně (předpokládané trafice nebo podobnému provozu). Vzhledem k tomu, že sousedním domem vede průchod, otevírá se kavárna i do dvora a její stěna otočená do průchodu je prosklená z průchodu se tedy stává spíše malá pasáž. Obchodní prostory mají společné zázemí situované za trafikou. V přízemí se dále nachází společné zázemí domu kočárkárna, místnost na odpad a úklid atp. V ostatních šesti nadzemních podlaží se nachází celkem 14 bytů třech různých typů. Snažila jsem se vytvořit různorodou nabídku bydlení, která by reflektovala potřeby místa. V Dejvicích vnímám poptávku po velkých rodinných bytech, ale stejně tak i po luxusnějších bytech pro jednotlivce. Vzhledem k těsnému sousedství s kampusem jsem do domu umístila i univerzálnější byty, které by menší rozlohou byly dostupnější k pronájmu studentům přilehlých vysokých škol. Uprostřed celkové dispozice se opakují menší mezonety, po stranách se střídají větší mezonety s jednopodlažními byty. Rozložení bytů se projevuje i na rastru obou fasád. Největším problémem se ukázala relativně veliká hloubka studií navržených domů 19 m. Ta společně se severojižní orientací výrazně ovlivnila výslednou podobu všech bytů, zejména pak jejich relativně velkou rozlohu i plochy jednotlivých místností. mezonet 1, 192,5 m 2 Větší z mezonetů se nacházejí po stranách celkové dispozice. Svým fungováním kopírují spíše rodinné domy než byty. Byt je rozdělen do myšlených zón ve vertikálním i horizontálním směru; klidová zóna je umisťována směrem do dvora a nahoru, naopak méně klidné části bytu jsou situovány spíše dolů a do ulice. Do dolního podlaží je koncipován především denní chod domácnosti nachází se zdevstup do bytu, jídelna s kuchyní (situovaná do ulice), obývací pokoj s lodžií, s níž se dá shrnutím oken propojit (situován do dvora) a místnosti zázemí (technická místnost, spíž a WC). Do horního podlaží je pak umístěn spíše noční provoz do dvora jsou situovány dětské ložnice a do ulice pak ložnice rodičů. Vyjma toho se zde nachází také společná koupelna se sprchou, vanou a záchodem, další separátní WC a společná šatna. mezonet 2, 78,7 m 2 Menší mezonet se opakuje uprostřed dispozice. Je koncipován jako poměrně luxusní bydlení spíše pro mladé jednotlivce a páry. Opakuje se zde umístění denního provozu do spodního podlaží a klidové zóny nahoru. Dole se nachází zádvěří se šatnou a WC a obytný prostor s kuchyňským koutem. Horní patro je tvořené galerií s koupelnou a šatnou. Byt je orientován pouze do ulice a celá jeho část fasády je prosklená. Protože není stropní deska galerie protažená až k fasádě, vzniká charakteristický rastr uliční fasády domu. byt 3+kk, 103,1 m 2 Jediný jednopožní typ bytu, který se v objektu nachází, má univerzálnější dispozici než oba mezonety. V půdorysech a řezech je sice zařízen ve své studentské podobě. Opět se opakuje zónování, tentokráte pouze v horizontálním směru dvě stejné ložnice jsou umístěny do dvora. Do ulice se pak otevírá centrální obytný prostor s jídelnou a kuchyňským koutem, který ve studentském koncept slouží jako společenská místnost a pracovna. V bytě se dále nachází technická místnost, koupelna a WC. detail situace byty / atbs aoc zima 2014

Obchodní prostory mají společné zázemí situované za trafikou. V přízemí se dále nachází společné zázemí domu kočárkárna, místnost na odpad a úklid atp.

5 pohled z ulice Bechyňova pohled ze dvora / atbs aoc zima 2014

6 7 NP 6 NP 5 NP 4 NP 3 NP 2 NP 1 NP 1 PP 2 PP půdorysy řez / atbs aoc zima 2014

7 ložnice 2.02 koupelna 2.03 WC 2.04 šatna 2.05 pokoj 2.06 pokoj 2.07 šatna 2.08 komora/šatna 25,3 m 2 10,7 m 2 2,8 m 2 2,6 m 2 16,3 m 2 16,3 m 2 2,6 m 2 4,5 m kuchyně s jídelnou 1.02 spíž 1.03 technická místnost 1.04 WC 1.05 zádveří + chodba 1.06 obývací pokoj 1.07 lodžie 29,9 m 2 3,8 m 2 3,8 m 2 2,8 m 2 15,6 m 2 28,8 m 2 14,8 m mezonet 1 192,5 m 2 / atbs aoc zima 2014

06 1.07 1.01 kuchyně s jídelnou 1.02 spíž 1.03 technická místnost 1.04 WC 1.05 zádveří + chodba 1.06 obývací pokoj 1.

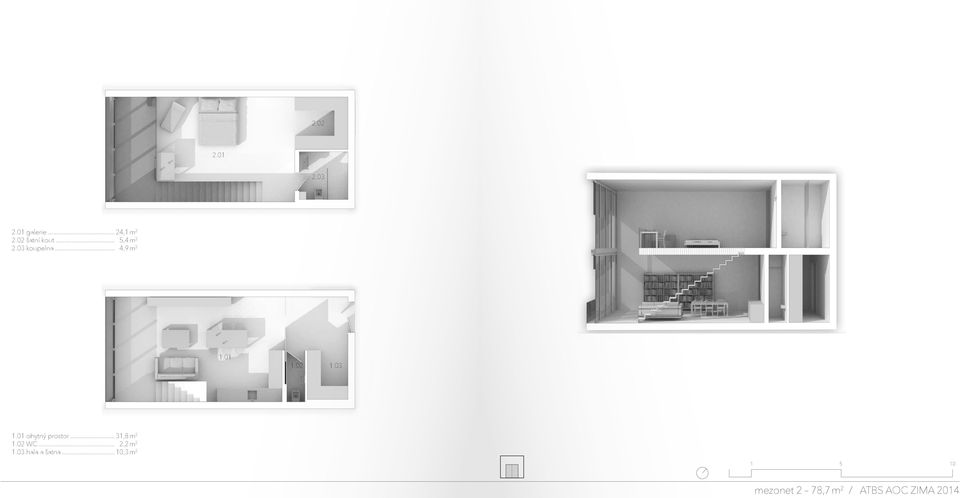

8 galerie 2.02 šatní kout 2.03 koupelna 24,1 m 2 5,4 m 2 4,9 m obytný prostor 1.02 WC 1.03 hala a šatna 31,8 m 2 2,2 m 2 10,3 m mezonet 2 78,7 m 2 / atbs aoc zima 2014

9 obytný prostor 1.02 technická místnost 1.03 WC 1.04 koupelna 1.05 ložnice 1.06 ložnice 1.07 zádvěří + chodba 36,9 m 2 2,6 m 2 1,9 m 2 3,9 m 2 21,2 m 2 21,2 m 2 15,4 m byt 3+kk 103,1 m 2 / atbs aoc zima 2014

10 vizualizace menšího mezonetu / atbs aoc zima 2014

11 vizualizace kavárny v parteru / atbs aoc zima 2014

12 vysázeno písmy Avenir Light a Baskerville Italic vázáno ve 2GD / VOALA únor 2015 za spolupráci na projektu patří speciální poděkování: MgA Ondřeji Císlerovi, PhD, Ing. arch. Tomáši Othovi Viktorii Dostálové a Janu Poslušnému

patří speciální poděkování: MgA Ondřeji Císlerovi, PhD,
