1 TECHNICKÁ SPECIFIKACE

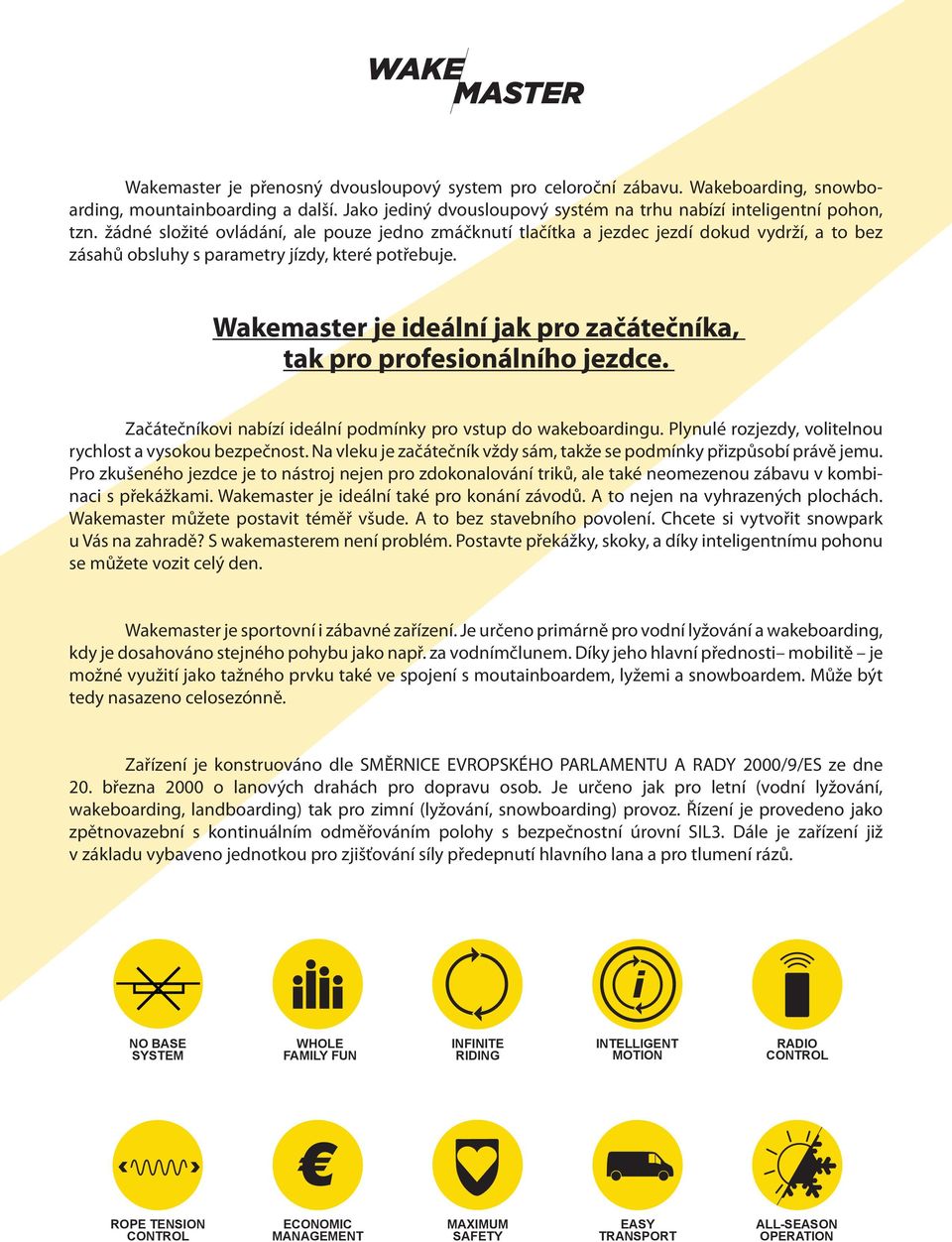

2 Wakemaster je přenosný dvousloupový system pro celoroční zábavu. Wakeboarding, snowboarding, mountainboarding a další. Jako jediný dvousloupový systém na trhu nabízí inteligentní pohon, tzn. žádné složité ovládání, ale pouze jedno zmáčknutí tlačítka a jezdec jezdí dokud vydrží, a to bez zásahů obsluhy s parametry jízdy, které potřebuje. Wakemaster je ideální jak pro začátečníka, tak pro profesionálního jezdce. Začátečníkovi nabízí ideální podmínky pro vstup do wakeboardingu. Plynulé rozjezdy, volitelnou rychlost a vysokou bezpečnost. Na vleku je začátečník vždy sám, takže se podmínky přizpůsobí právě jemu. Pro zkušeného jezdce je to nástroj nejen pro zdokonalování triků, ale také neomezenou zábavu v kombinaci s překážkami. Wakemaster je ideální také pro konání závodů. A to nejen na vyhrazených plochách. Wakemaster můžete postavit téměř všude. A to bez stavebního povolení. Chcete si vytvořit snowpark u Vás na zahradě? S wakemasterem není problém. Postavte překážky, skoky, a díky inteligentnímu pohonu se můžete vozit celý den. Wakemaster je sportovní i zábavné zařízení. Je určeno primárně pro vodní lyžování a wakeboarding, kdy je dosahováno stejného pohybu jako např. za vodnímčlunem. Díky jeho hlavní přednosti mobilitě je možné využití jako tažného prvku také ve spojení s moutainboardem, lyžemi a snowboardem. Může být tedy nasazeno celosezónně. Zařízení je konstruováno dle SMĚRNICE EVROPSKÉHO PARLAMENTU A RADY 2000/9/ES ze dne 20. března 2000 o lanových drahách pro dopravu osob. Je určeno jak pro letní (vodní lyžování, wakeboarding, landboarding) tak pro zimní (lyžování, snowboarding) provoz. Řízení je provedeno jako zpětnovazební s kontinuálním odměřováním polohy s bezpečnostní úrovní SIL3. Dále je zařízení již v základu vybaveno jednotkou pro zjišťování síly předepnutí hlavního lana a pro tlumení rázů. NO BASE SYSTEM WHOLE FAMILY FUN INFINITE RIDING INTELLIGENT MOTION RADIO ROPE TENSION ECONOMIC MANAGEMENT MAXIMUM SAFETY EASY TRANSPORT ALL-SEASON OPERATION

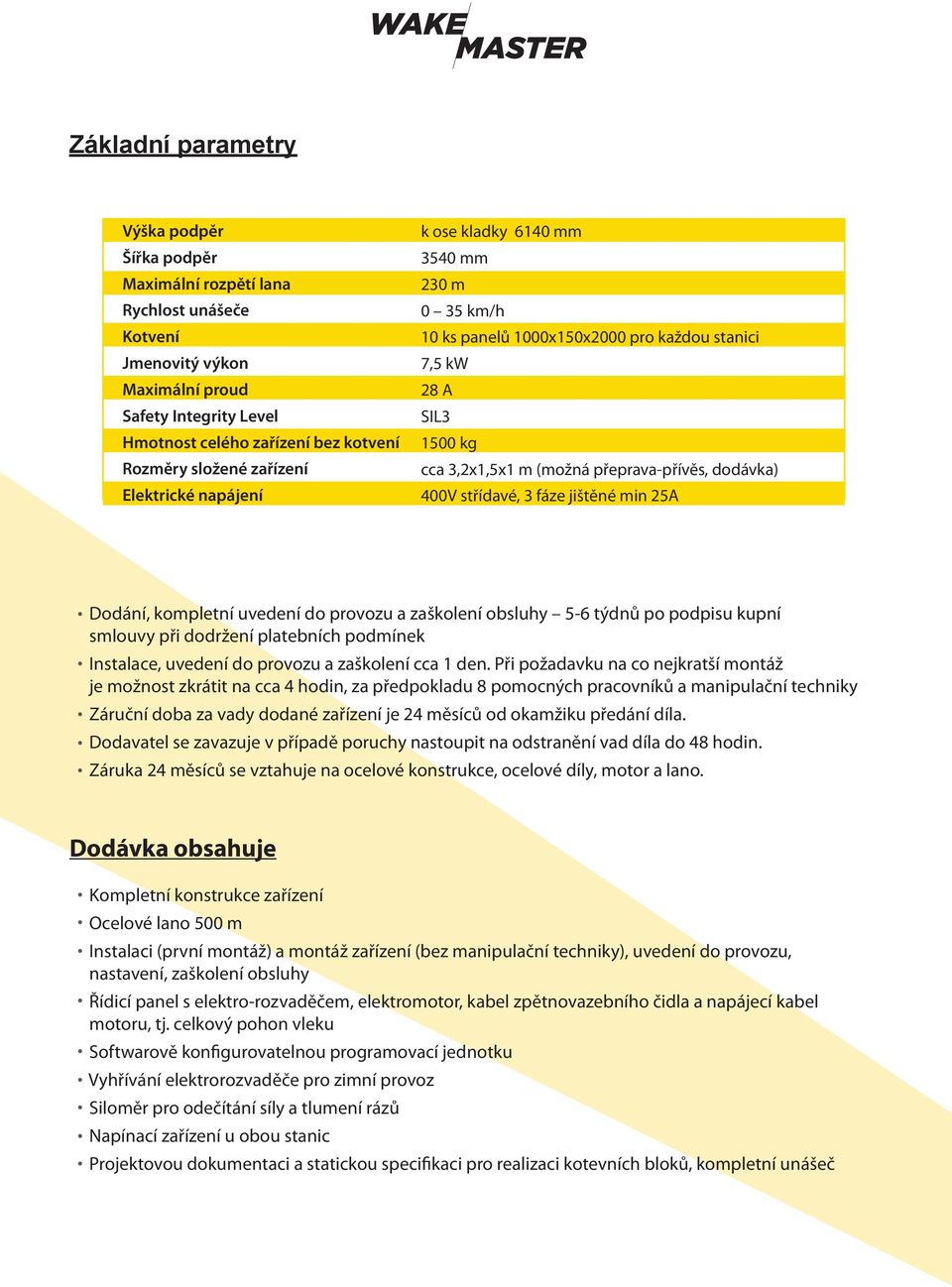

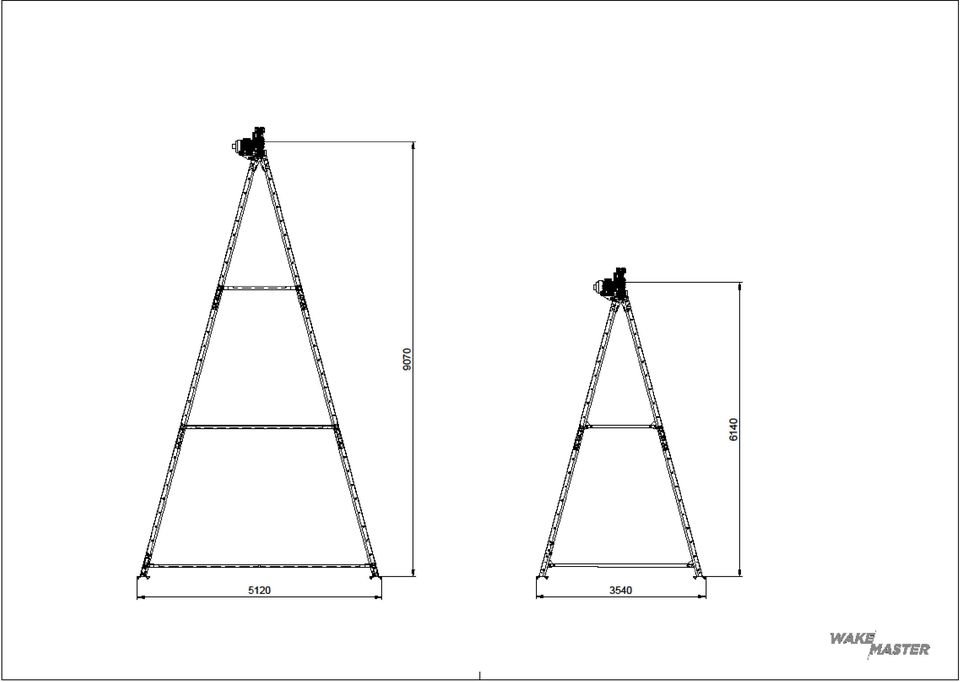

3 Základní parametry Výška podpěr Šířka podpěr Maximální rozpětí lana Rychlost unášeče Kotvení Jmenovitý výkon Maximální proud Safety Integrity Level Hmotnost celého zařízení bez kotvení Rozměry složené zařízení Elektrické napájení k ose kladky 6140 mm 3540 mm 230 m 0 35 km/h 10 ks panelů 1000x150x2000 pro každou stanici 7,5 kw 28 A SIL kg cca 3,2x1,5x1 m (možná přeprava-přívěs, dodávka) 400V střídavé, 3 fáze jištěné min 25A Dodání, kompletní uvedení do provozu a zaškolení obsluhy 5-6 týdnů po podpisu kupní smlouvy při dodržení platebních podmínek Instalace, uvedení do provozu a zaškolení cca 1 den. Při požadavku na co nejkratší montáž je možnost zkrátit na cca 4 hodin, za předpokladu 8 pomocných pracovníků a manipulační techniky Záruční doba za vady dodané zařízení je 24 měsíců od okamžiku předání díla. Dodavatel se zavazuje v případě poruchy nastoupit na odstranění vad díla do 48 hodin. Záruka 24 měsíců se vztahuje na ocelové konstrukce, ocelové díly, motor a lano. Dodávka obsahuje Kompletní konstrukce zařízení Ocelové lano 500 m Instalaci (první montáž) a montáž zařízení (bez manipulační techniky), uvedení do provozu, nastavení, zaškolení obsluhy Řídicí panel s elektro-rozvaděčem, elektromotor, kabel zpětnovazebního čidla a napájecí kabel motoru, tj. celkový pohon vleku Softwarově konfigurovatelnou programovací jednotku Vyhřívání elektrorozvaděče pro zimní provoz Siloměr pro odečítání síly a tlumení rázů Napínací zařízení u obou stanic Projektovou dokumentaci a statickou specifikaci pro realizaci kotevních bloků, kompletní unášeč

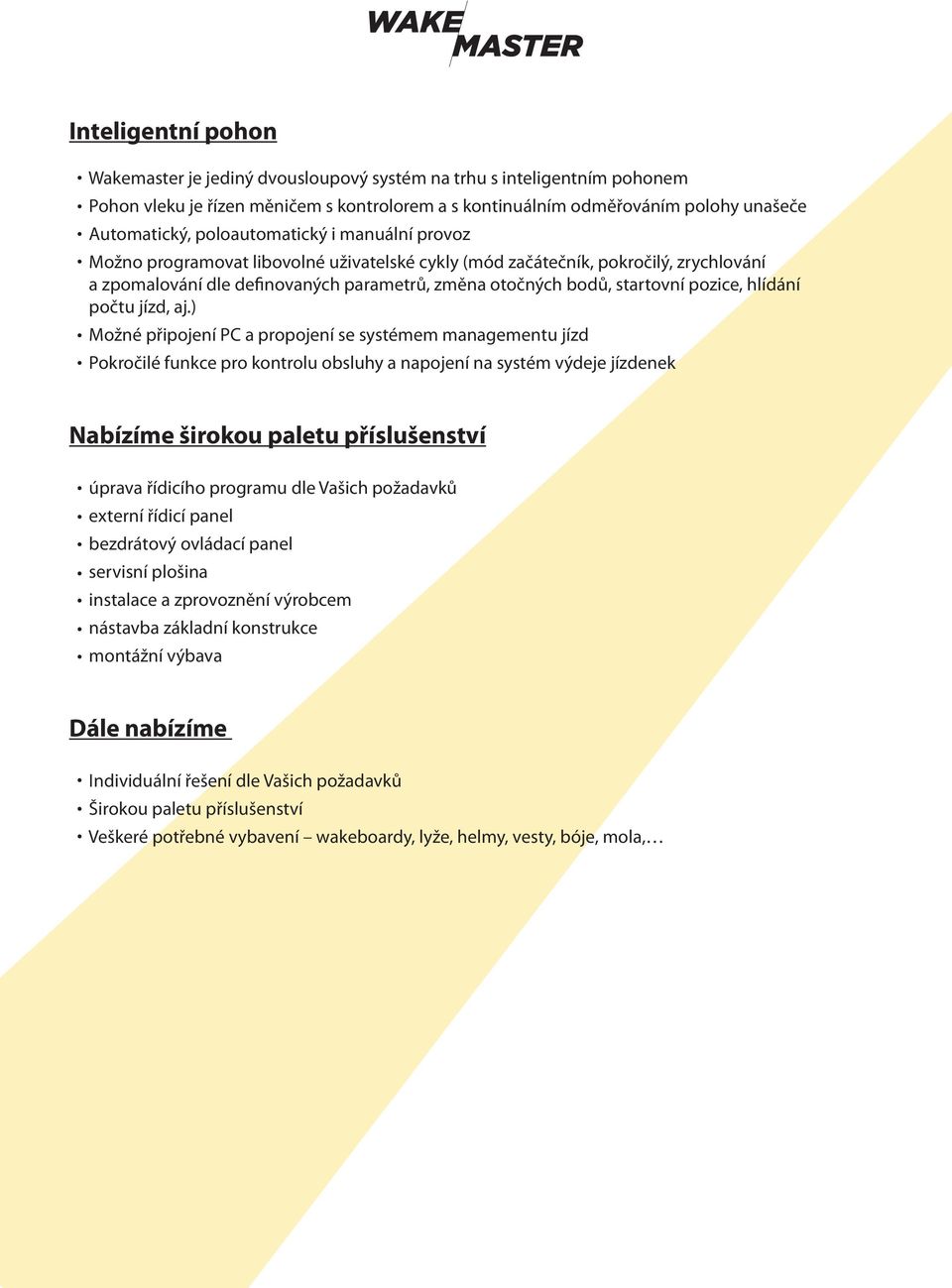

4 Inteligentní pohon Wakemaster je jediný dvousloupový systém na trhu s inteligentním pohonem Pohon vleku je řízen měničem s kontrolorem a s kontinuálním odměřováním polohy unašeče Automatický, poloautomatický i manuální provoz Možno programovat libovolné uživatelské cykly (mód začátečník, pokročilý, zrychlování a zpomalování dle definovaných parametrů, změna otočných bodů, startovní pozice, hlídání počtu jízd, aj.) Možné připojení PC a propojení se systémem managementu jízd Pokročilé funkce pro kontrolu obsluhy a napojení na systém výdeje jízdenek Nabízíme širokou paletu příslušenství úprava řídicího programu dle Vašich požadavků externí řídicí panel bezdrátový ovládací panel servisní plošina instalace a zprovoznění výrobcem nástavba základní konstrukce montážní výbava Dále nabízíme Individuální řešení dle Vašich požadavků Širokou paletu příslušenství Veškeré potřebné vybavení wakeboardy, lyže, helmy, vesty, bóje, mola,

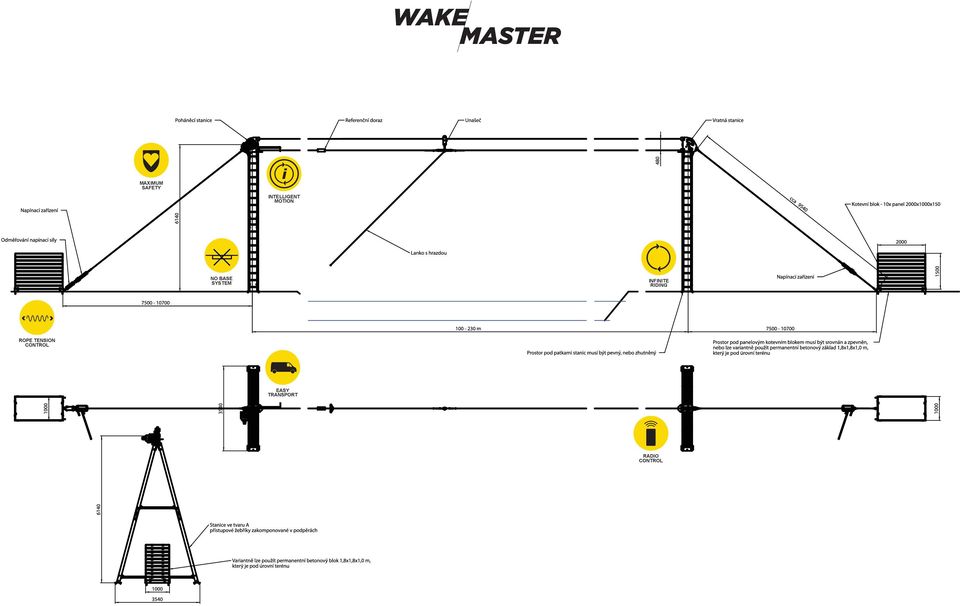

5 MAXIMUM SAFETY INTELLIGENT MOTION NO BASE SYSTEM INFINITE RIDING ROPE TENSION EASY TRANSPORT RADIO

6

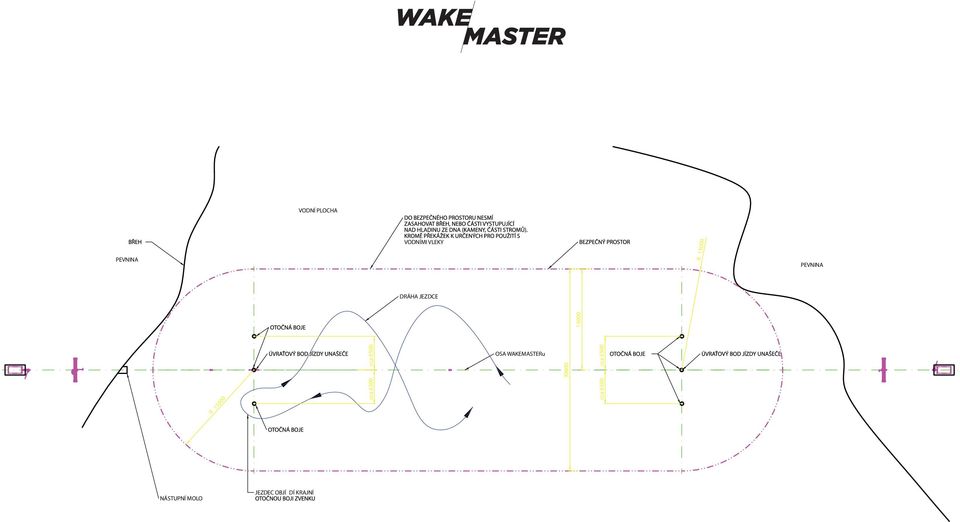

7 VODNÍ PLOCHA PEVNINA VODNÍMI VLEKY R PEVNINA DRÁHA JEZDCE OSA WAKEMASTERu R NÁSTUPNÍ MOLO JEZDEC OBJÍ DÍ KRAJNÍ
