3,6 CLASSIC * / 4,0 VARIANT HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK

Transkript

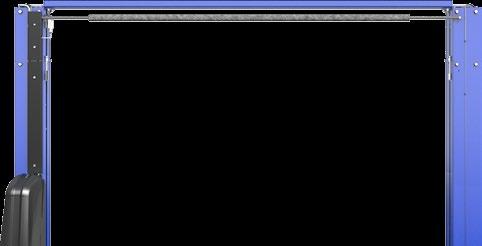

1 TÜV NORD CERT GmbH 3,6 CLASSIC * / 4,0 VARIANT HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK Výhody Základní informace Osobní a užitkové automobily VOLITELNÁ VÝŠKA ZAŘÍZENÍ 3670* mm, 4000 mm, 4200 mm, 4400 mm A 4650 mm NOSNOST 3600* kg/4000 kg ASYMETRICKÁ KONSTRUKCE EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON ERGONOMICKÝ KRYT DVOJČINNÉ ZAJIŠTĚNÍ PROTI PROMÁČKNUTÍ STŘECHY RŮZNÉ VARIANTY VÝŠEK 3670*mm, 4000 mm, 4200 mm, 4400 mm A 4650 mm SADA NÁSTAVCŮ 50 mm A 100 mm SNADNÁ OBSLUHA ČESKÝ VÝROBEK ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493:2010 Nosnost zvedáku [kg] Maximální průjezdná výška [mm] Průjezdná šířka [mm] Maximální výška ramene [mm] Minimální výška ramene [mm] 3600 * /3880/4080/ 4280/ ELEKTRO BOX EB3 Motor [kw] 2,2 PROPORCIONÁLNÍ REGULACE ZDVIHU 3,0 ECO LINE 3,6 CLASSIC / 4,0 VARIANT technická specifikace na straně 04 8,0 BUS 4,0 N-WAY / IN 5,5 N-WAY / IN 5,5 / 7,5 TRUCK J 2,0 / 2,5 RH / 2,5 VH 02

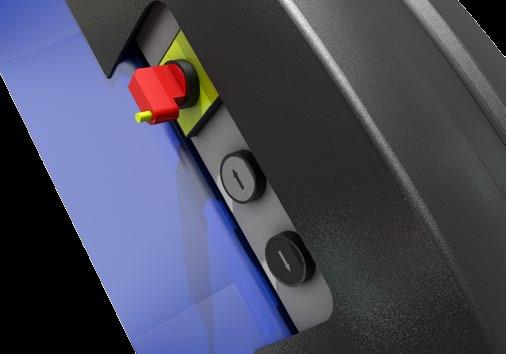

2 MODELOVÉ KONFIGURACE / / Ramena s nízkým profilem 3-dílná ramena snížení nosnosti na 3,0 t snížení nosnosti na 3,0 t EB1-4 s integrovanou zásuvkou 3Ph/400/16 Tlačítkové ovládáním 03 3,0 ECO LINE 3,6 CLASSIC / 4,0 VARIANT technická specifikace na straně 04 8,0 BUS 4,0 N-WAY / IN 5,5 N-WAY / IN 5,5 / 7,5 TRUCK J 2,0 / 2,5 RH / 2,5 VH

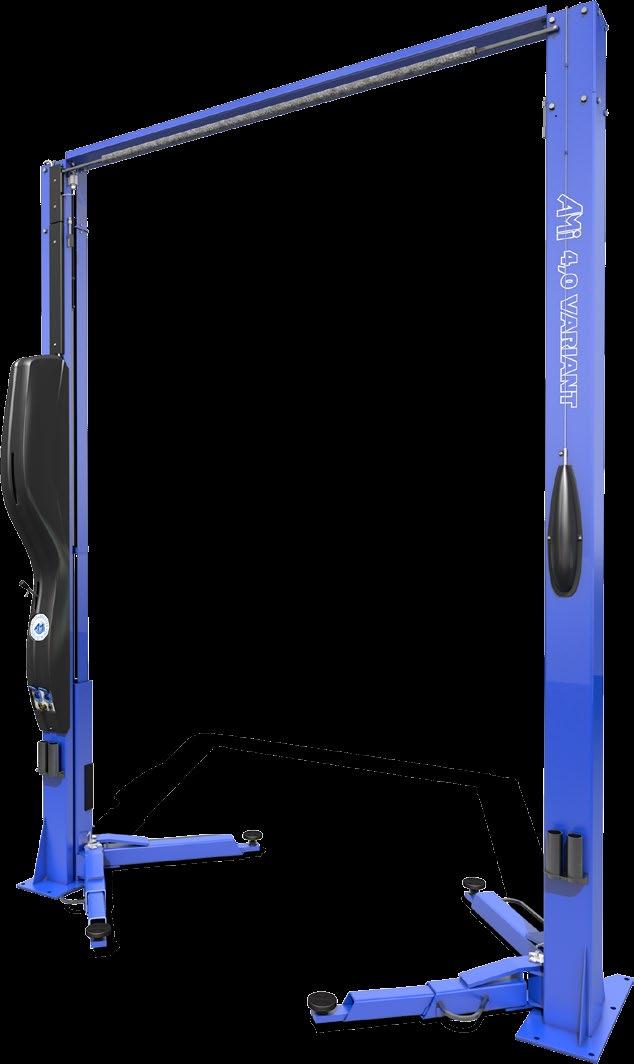

3 TECHNICKÁ SPECIFIKACE A MI 3,0 ECO L INE / A MI 3,6 CL A SSIC / A MI 4,0 VA RI A N T Schéma pro asymetrické zvedáky Te c h n i c k á d a t a p r o a s y m e t r i c ké z v e d á k y * 3000 kg 3600 kg* / 4000 kg Maximální doba zvedání 32 s 48 s Minimální doba spouštění 21 s 24 s Maximální nosnost Elektrická soustava Motor 2,2 kw 2,2 kw Maximální výška ramene HO mm 1845 mm Minimální výška ramene HU 95/79 mm** 95 mm Maximální průjezdná výška HL 3650 mm 3550*/3880/4080/4280/4530 mm Celková výška HG 3740 mm 3670*/4000/4200/4400/4650 mm Světlost sloupů BL 2565 mm 2565 mm Průjezdná šířka BH 2220 mm 2220 mm Celková šířka BG 3035 mm 3035 mm Vyložení krátkého ramene LK 570 mm mm 570 mm mm Vyložení dlouhého ramene LL 930 mm mm 930 mm mm 160 mm 200 mm Tloušťka betonové desky 3,0 ECO LINE 3,6 CLASSIC / 4,0 VARIANT 8,0 BUS TN-S 3/N/PE 400/230V AC, 50 Hz * pouze pro typ ** standardní/ snížený profil ramene změna technických údajů vyhrazena 4,0 N-WAY / IN 5,5 N-WAY / IN 5,5 / 7,5 TRUCK J 2,0 / 2,5 RH / 2,5 VH 04

4 TECHNICKÁ SPECIFIKACE DVOUSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY Všeobecné montážní instrukce Balící rozměry Zvedák je dodáván v částečně demontovaném stavu, zabalený v originálním přepravním rámu včetně veškerého příslušenství. Správné sestavení, ukotvení a seřízení zvedáku jsou poměrně složité úkony, proto je nezbytná odborná montáž s oprávněnými servisními pracovníky. Výška stropu musí být minimálně o 100 mm vyšší, než je celková výška zvedáku H G. Zvedák lze instalovat pouze na podloží z kvalitního betonu C20/25 podle DIN 1045: síly: 160 mm 200 mm / 300 mm 230 mm nebo na betonové základy z téhož betonu o rozměrech 1200x700 mm (1200x1200mm pro ) pod každým sloupem, do hloubky 500 mm (800 mm pro ) uvnitř, respektive 800 mm (1000 mm pro ) vně objektu. V místě instalace je potřeba mít v dosahu síť TN-S 3/N/PE 400/230V AC, 50 Hz, jištěnou předřadným jističem 16/3/B (20/3/B pro a ). Přívod musí být proveden ohebným kabelem typu H05VV-F. Nádrž hydrauliky se naplní olejem OHHM 32 hladinu lze zkontrolovat průsvitnou plastovou nádrží. Objem nádrže je 8 litrů (AMI BUS, AMI TRUCK 12 litrů). TYP DÉLKA ŠÍŘKA VÝŠKA HMOTNOST 3,8 m 1,12 m 0,45 m 520 kg 3,70 m 1,15 m 0,45 m 570 kg 4000/4200/4400/4650 mm : 4000/4300/4600/4900/5400 mm max.4,8 m 1,15 m 0,45 m 620/625/635/640 kg 5,7 m 1,15 m 0,52 m 896/921/931/951/977 kg 4350/4700/5000 mm max.5,05 m 1,15 m 1,01 m 1489/1510/1530 kg změna technických údajů vyhrazena Různé barevné provedení zvedáků dle RAL vzorníku 3,0 ECO LINE 3,6 CLASSIC / 4,0 VARIANT 8,0 BUS 4,0 N-WAY / IN 5,5 N-WAY / IN 5,5 / 7,5 TRUCK J 2,0 / 2,5 RH / 2,5 VH 08

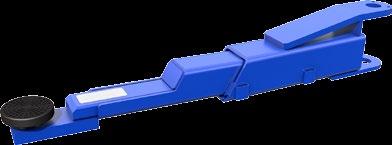

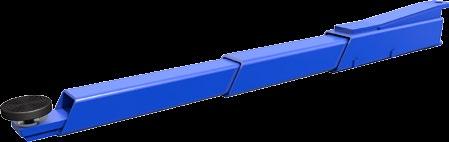

5 DOPLŇKOVÉ PŘÍSLUŠENSTVÍ DVOUSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY Ramena s nízkým profilem Adaptéry pro užitková vozidla Gumové podpěry Adapter čep , A Adapter čep , D Ø 125 mm, GP12, kruhová, Ø 125 mm, GPVA krátká, mm, dlouhá, mm, dílná ramena Adapter V , B Adapter V , E Adapter kruhový , C s kovovou přírubou GPK, kruhová, Ø 125 mm, GPVB obdélníková, 148x80 mm, GPVO mm, Adapter U I , F GP12, GPK, GPVA, GPVO GP12, GPK, GPVA, GPVO GP12, GPK, GPVA, GPVO Variabilita šířky GP12, GPK, GPVA, GPVO GP12, GPVB 3-dílná ramena EX mm, A/B/C/F/G A/B/C/F/G A/B/C/F/G A/B/C/F/G D/E/C Adapter U II , G Rozšíření šířky zvedáků (světlost sloupů B L ) 0 mm mm 0 mm mm 0 mm mm 0 mm mm 0 mm mm 09 3,0 ECO LINE 3,6 CLASSIC / 4,0 VARIANT 8,0 BUS 4,0 N-WAY / IN 5,5 N-WAY / IN 5,5 / 7,5 TRUCK J 2,0 / 2,5 RH / 2,5 VH

6 DOPLŇKOVÉ PŘÍSLUŠENSTVÍ DVOUSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY Nástavec podpěry Elektro box Stabilizační deska Ostatní EB integrovaná zásuvka 3Ph/400/ Při nedostatečné síle podloží EB (100 mm) (120 mm) buben na vzduch Nástavec podpěry, NP05,80301 Nástavec podpěry, NP10, Nástavec podpěry, NP15, Nástavec podpěry, NP25, Nástavec podpěry, NH06, Nástavec podpěry, NH12, Nástavec podpěry, NH18, Nástavec podpěry, NH24, EB Stavitelná podpěra buben elektro Tlačítkové elektromagnetické ovládání EB Stavitelná podpěra SP Pozinkování základové desky Tlačítkové elektromagnetické ovládání pohonu pozinkovaná spodní část zvedáku Alternativní elektrické napájecí sítě TN-S 3NPE 220/127V AC, 50Hz TN-S 1NPE 230V AC, 50Hz IT 3PE 230V AC, 50Hz TN-S 3NPE 400/230V AC, 60Hz TN-S 3NPE 220/127V AC, 60Hz TN-S 3NPE 208/120V AC, 60Hz 3,0 ECO LINE 3,6 CLASSIC / 4,0 VARIANT 8,0 BUS 4,0 N-WAY / IN 5,5 N-WAY / IN 5,5 / 7,5 TRUCK J 2,0 / 2,5 RH / 2,5 VH 10
