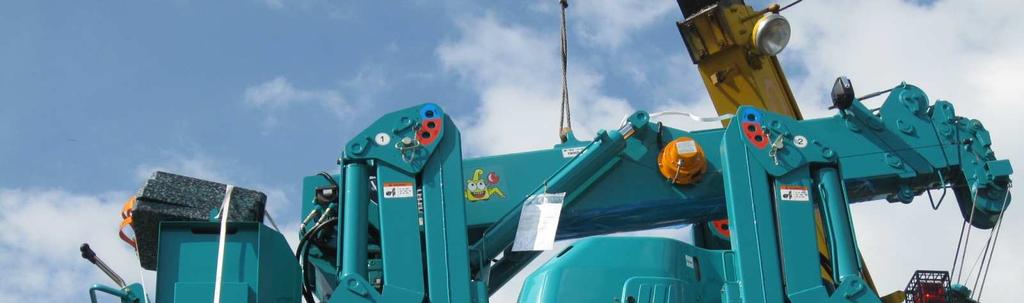

1 Minijeřáb na pásovém podvozku MAEDA MC285C-2 Výrobce Maeda Seisakusho co., Ltd. Japonsko. Typ MC285CRM-2 MC285CRM-E-2 Kategorie Nevyhrazené zdvihací zařízení Maximální nosnost 2,82 t Technický popis Standardní a volitelné příslušenství

2 POPIS Minijeřáb na pásovém podvozku s pohonem dieselovým motorem. Ovládání jeřábu je řešeno pákami na těle jeřábu nebo dálkovým ovládáním. Je určen pro práci uvnitř i vně objektů. Jeřáb projede dveřmi a vraty o minimální šířce 75 cm. Typ MC-285CRM-2 s dieselovým motorem Yanmar Typ MC-285CRM-E-2 s dieselovým motorem Yanmar a elektrickým motorem dva možné způsoby pohonu NÁSTAVBA Výložník: - 5 sekcí, rozsah výsuvu 2,535 m 8,575 m, synchronní výsuv - Pětiboký tvar pro ideální přenos zatížení, odolný na zkrut - Dvoukladková hlava výložníku - Plné vysunutí za 22 s - Klopení výložníku od 0 do 80 dv ěma hydraulickými válci do 14 sekund - Výškový dosah háku 8,4 m (550 kg) - Maximální vyložení 8,20 m (nosnost 150 kg) - Maximální nosnost kg (pro vyložení do 1,4 m) Bezpečnostní zařízení: - MAEDA s omezovačem pohybu dle zátěžových křivek - Standardně s možností definování pracovního prostoru - S volbou režimu výložník / nástavec - Hlasový výstražný systém Nástavec výložníku: - Na přání nástavec s hákem pro nízkou světlost, max. nosnost 850 kg Kladnice s hákem: - Dvouhladková kladnice s jednoduchým hákem pro maximální nosnost - Plynulá rychlost pohybu 0-9,3 m/min (při nalanování 4x) Otoč: rozsah pohybu - Hydraulický pohon - Plynulá rychlost otáčení 0 1,0 ot/min Protizávaží: - Vlastní hmotnost těla jeřábu Lano a naviják: - Lano IWRC 6xFi (29) - délka 48 m, průměr 7 mm - Bezpečnostní jištění proti převinutí lana

3 PODVOZEK Pohon: - Hydrostatický pohon dvou pásů, pohyb vpřed, protisměrně a zpět - Rychlost pohybu 0-2,2 km/h - 2 pryžové černé pásy napínané pracovním válcem - Řízení smykem pásů - Rozměr stopy pásu 975 mm x 200 mm - Tlak na podloží 4,93 N/cm 2 (5,33 N/cm 2 pro diesel-elektrickou verzi) - Stoupavost 20 Podpěry: - 4 hydraulicky ovládané podpěry - Možnost nastavení podpěr délkově a výškově dle pracovního prostoru Dieselový motor pro typ CRM i CRM-E: - Yanmar 2TNV70-NMBA - Vznětový dvouválec, chlazený vodou - 7,4 kw / 2500 ot -1 - Palivová nádrž na 12 l nafty Elektrický motor pro typ MC285CRM-E: - Mitsubishi - Plně zakrytý, chlazený ventilátorem - 5,5 kw, 4P, 380V Hmotnost - Typ MC285CRM kg - Typ MC285CRM-E kg Rozměry - Typ MC285CRM mm x 750 mm x 1470 mm - Typ MC285CRME mm x 750 mm x 1470 mm MAEDA MC258CRM-E-2 minijeřáb s pohonem dieselovým a elektrickým motorem

4 STANDARDNÍ PŘÍSLUŠENSTVÍ - 3 kladkový hák pro maximální nosnost (2 820 kg) a proletování 4x nebo 2x - Černé pásy - Pohon dieselovým motorem pro typ MC285CRM-2 - Pohon dieselovým a elektrickým motorem pro typ MC285CRM-E-2 - Bezpečnostní zařízení - Ovládání pojezdu jeřábu v zadní části - Ovládání jeřábování v přední části - Dálkové ovládání všech funkcí k jeřábu připojené kabelem - Měřidlo odpracovaných hodin - Vodítko lana - Výstraha nebezpečných náklonů jeřábu - Bezpečnostní hydraulické ventily - Bezpečnostní vypínač - Dokumentace v českém jazyce - CE certifikáty a atesty lana, háku - Revizní zpráva PŘÍSLUŠENSTVÍ DODÁVANÉ K JEŘÁBU NA PŘÁNÍ : - Bezdrátové dálkové ovládání všech funkcí jeřábu - Jednoduchý hák (pro prolanování 1x) - nosnost až 710 kg - Hák pro nízkou světlost nosnost až 850 kg - Bílé (nešpinící) pásy - Lapač jisker z výfuku - Omezovač otoče - Předehřívač motoru - Předehřívač hydraulického oleje MAEDA MC258CRM s nasazeným hákem pro nízkou světlost

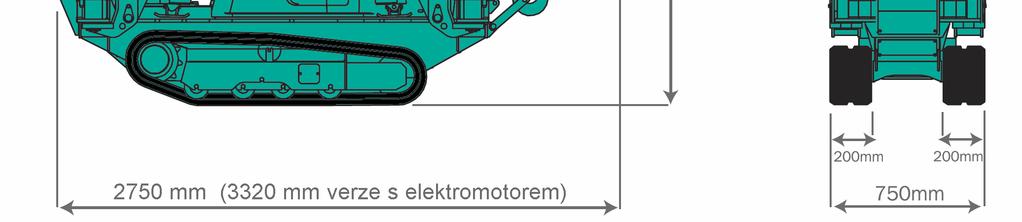

5 Základní rozměry : Typ MC285CRM-2 Typ MC285CRM-E-2 je delší o montáž elektromotoru, šířka a výška jsou zachovány.

6 Pracovní dosah: Dosah háku pod úroveň jeřábu (např. zdvih ze spodního patra) Prolanování 4x Prolanování 2x Prolanování 1x - 10,1 m - 20,2 m - 40,4 m

7 Zátěžové tabulky : A. Podpěry maximálně vysunuty 4,075 m 5,575 m 7,075 m 8,575 m Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) < 1, < 3, < 3,6 820 < 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , B. Podpěry vysunuty v různých polohách (dle možnosti pracovního prostoru) 4,075 m 5,575 m 7,075 m 8,575 m Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) Vyložení (m) Nosnost (kg) < 1, < 3,0 510 < 3,6 400 < 4, , , , , , , , , , , , , , , , , , , , , , , , ,5 80 8,0 70 8, Tabulky ukazují maximální povolené nosnosti pro dané vysunutí výložníku a vyložení. K nesenému břemenu musí být připočítána hmotnost dvoukladkového háku 20 kg. Pokud je používán jednokladkový či jednoduchý hák, je nutné provést přepočet tabulek pro příslušné prolanování. Dva průřezy lana maximální nosnost 1410 kg Jeden průřez lana maximální nosnost 710 kg

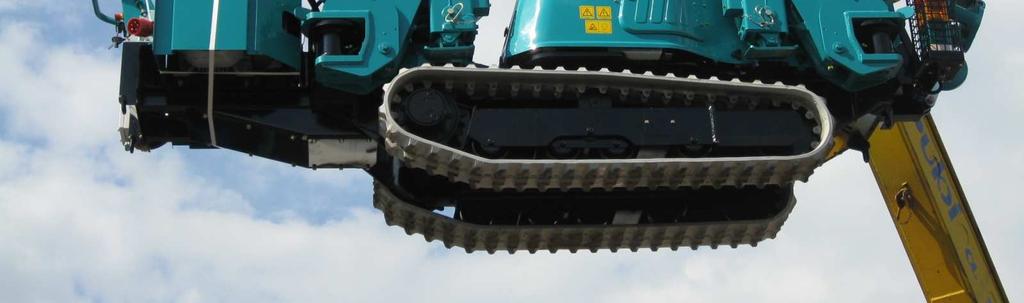

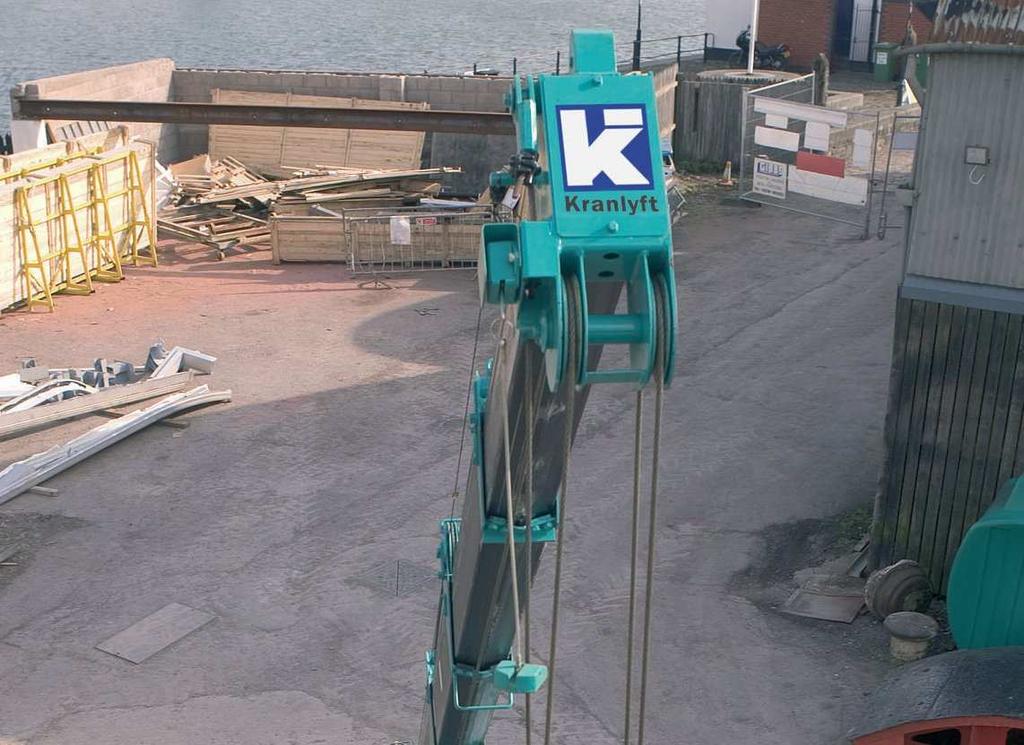

8 Fotogalerie : MAEDA MC258CRM-E-2 minijeřáb s pohonem dieselovým a elektrickým motorem

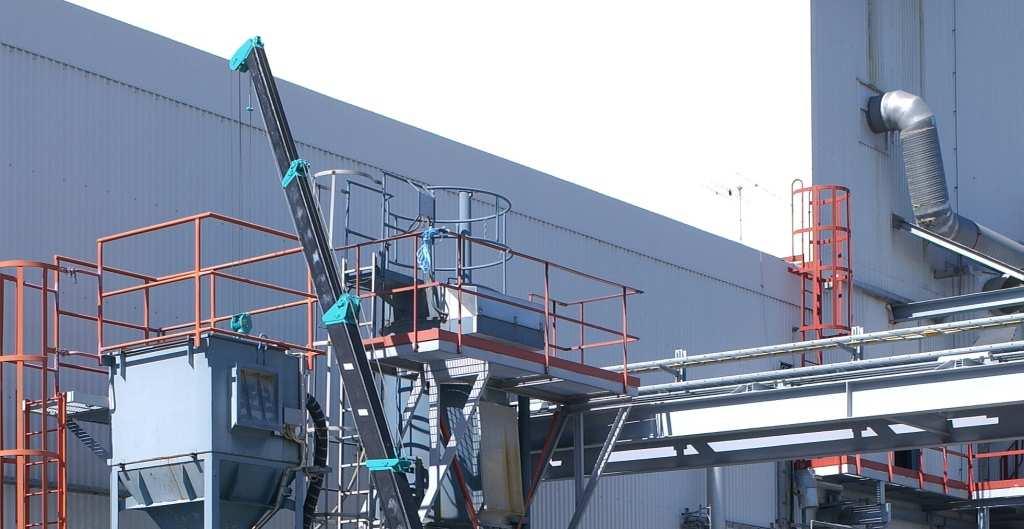

9 Využití minijeřábu MAEDA MC285c

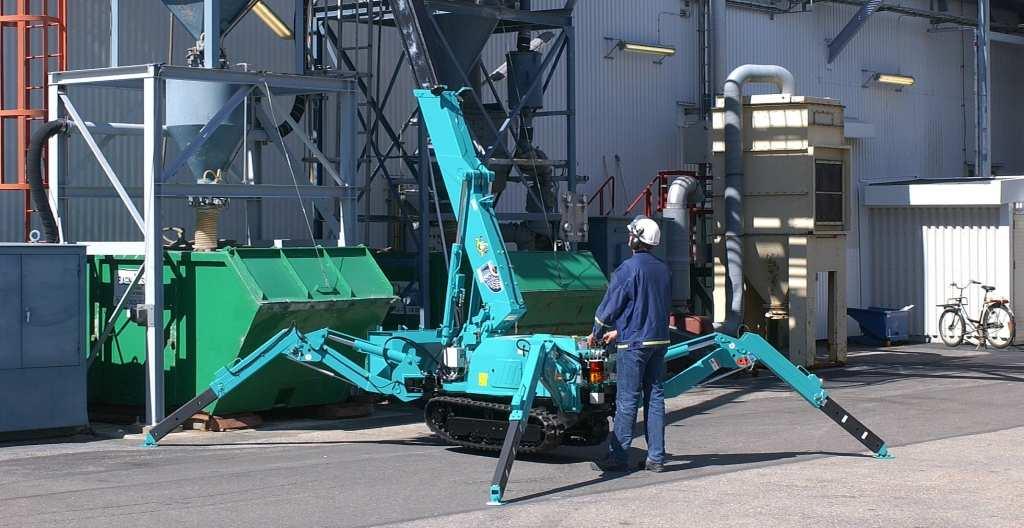

10 Využití minijeřábu MAEDA MC285C

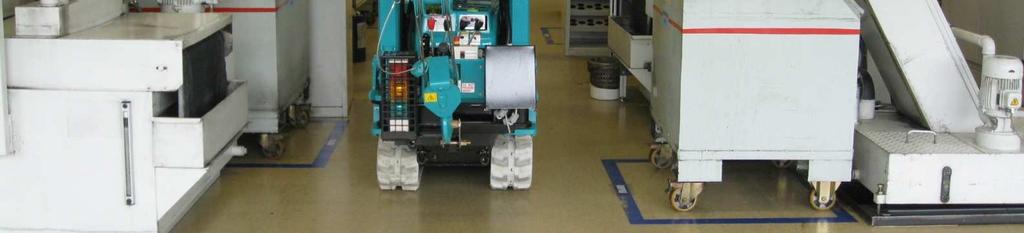

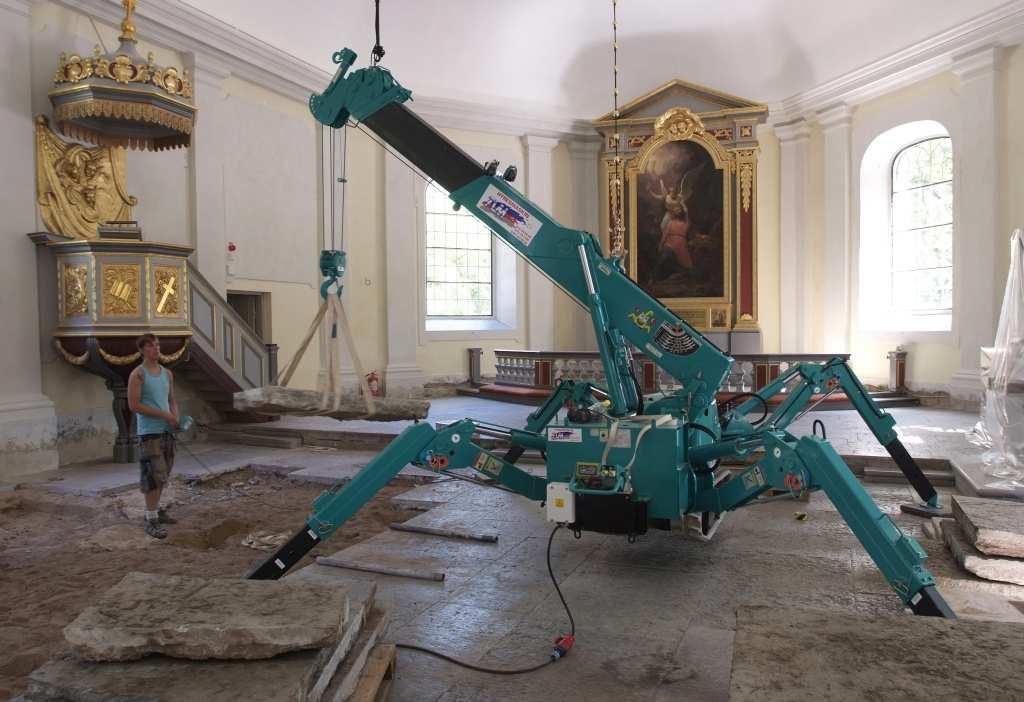

11 Využití minijeřábu MAEDA MC285C

12 Využití minijeřábu MAEDA MC285C s hákem pro nízkou světlost

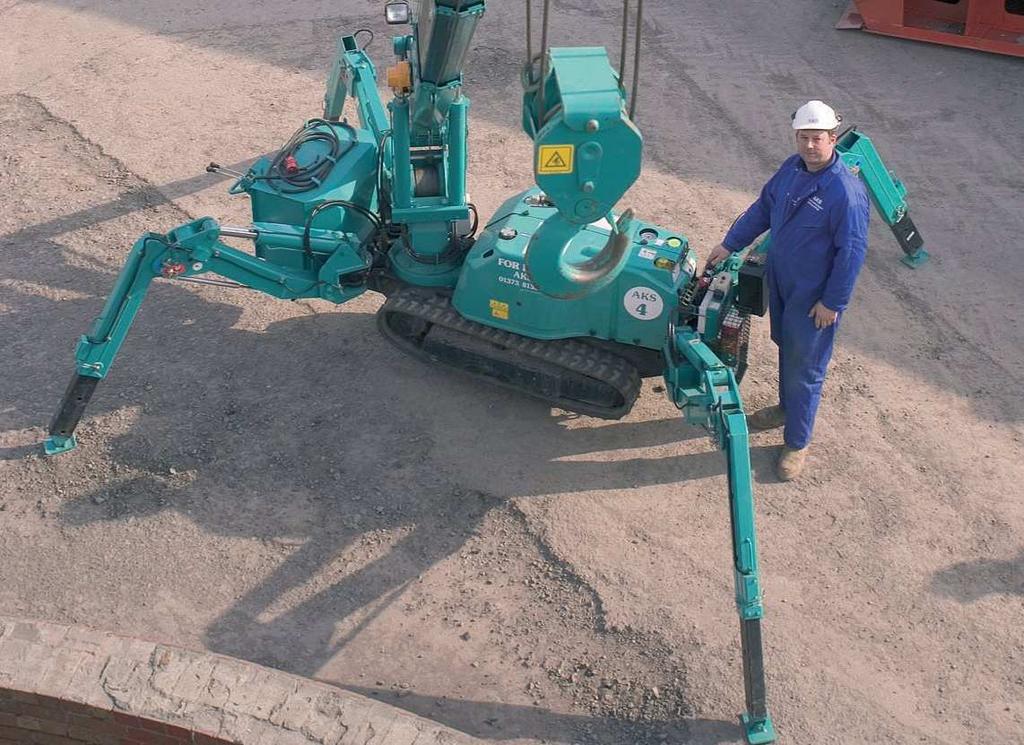

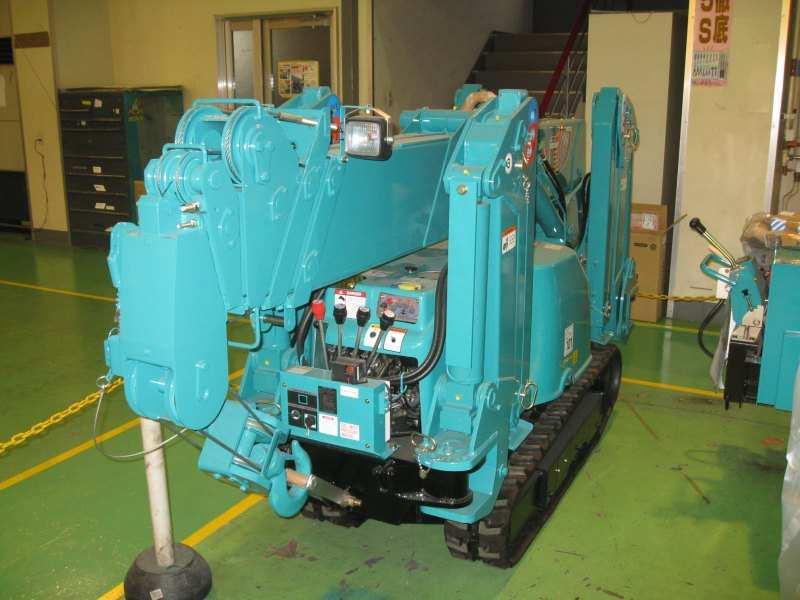

13 Minijeřáb MAEDA MC285C

14 Poznámky
