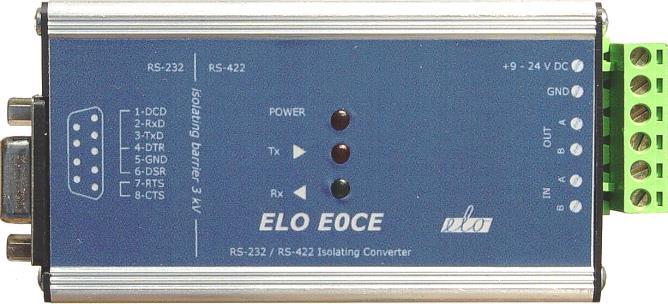

1 Asynchronní převodník RS 232/422 s galvanickým oddělením rozhraní ELO E0CE Uživatelský manuál

2 Bezpečnostní upozornění 1. Výrobce neodpovídá za možné poškození zařízení způsobené nesprávným používáním nebo umístěním do nevhodného prostředí 2. Zařízení není určeno pro venkovní použití. 3. Nepoužívejte zařízení při silných vibracích. 4. Neoprávněné úpravy tohoto zařízení a nerespektování pokynů uvedených v manuálu mohou vést k poškození zařízení. 5. Zabraňte styku zařízení s kapalinami, nevystavujte jej vysokým teplotám. 6. Chraňte zařízení před pádem. 7. Pokud zařízení nefunguje správně, kontaktujte svého prodejce. Správná likvidace tohoto výrobku (Zničení elektrického a elektronického zařízení) Tento symbol uvedený na výrobku nebo v jeho dokumentaci označuje, že nesmí být zlikvidován na konci své životnosti společně s běžným domovním odpadem. Aby nedošlo k možnému poškození životního prostředí nebo lidského zdraví z důvodu nekontrolované likvidace odpadu, oddělte tento výrobek od ostatních druhů odpadů a proveďte jeho řádnou recyklaci z důvodu udržitelného opakovaného používání materiálních zdrojů. Domácí uživatelé by měli kontaktovat buď prodejce, který jim výrobek prodal, nebo příslušný městský úřad, kde se dozvědí informace o tom, kde a jak mohou provést bezpečnou recyklaci. Firemní uživatelé by měli kontaktovat svého dodavatele a pročíst si příslušná ustanovení podmínek kupní smlouvy. Tento výrobek nesmí být směšován s ostatním průmyslovým odpadem určeným k likvidaci. 2

3 1.0 Úvod Použití převodníku Principy činnosti Instalace Připojení převodníku k rozhraní RS Připojení linky RS Připojení napájení Technické podmínky Elektrické parametry Ostatní Testování Autotest Odhalování a odstraňování nedostatků Způsob objednání 7 3

4 1.0 Úvod RS-232 je rozhraní s asymetrickými signály určené ke spojení dvou koncových zařízení (KZ, nebo též DTE). Maximální kapacita zátěže může být 2500 pf (zhruba 50m kroucené dvoulinky). Impedance zátěže má být 3-7 kiloohm, což umožňuje indukci rušivých impulsů do kabelu i z relativně měkkých zdrojů. Koncová zařízení musejí mít stejné potenciály nulového vodiče. Proto je dosah rozhraní RS-232 omezen na vzdálenost 15 m. Rozhraní RS-422 se vyznačuje dosahem v řádu stovek metrů. Vzdálenost 1200 m překlene rychlostí 9600 b/s. Na velmi krátké vzdálenosti (cm-dm) lze dosáhnout až 10 Mb/s. Převod signálů z RS-232 na rozhraní RS-422 umožňuje zvýšit dosah komunikace a odolnost přenosu vůči rušení. 1.1 Použití převodníku Převodník zvyšuje odolnost přenosu proti elektrickému rušení a galvanicky odděluje obě rozhraní RS-232/RS-422. Izolační pevnost je 3 kv. Z pohledu přípustného přepětí podle ČSN patří převodník do kategorie II až III. Je tedy určen k nasazení do prostředí, kde se nemusí uvažovat s atmosférickým přepětím. Pokud je kabel veden vně budov, je nutno doplnit jej na vstupu do budov doplňkovou ochranou. Převodník dovoluje přenos rychlostí až b/s. Tato maximální dosažitelná rychlost klesá s délkou vedení, resp. s růstem jeho impedance. Doporučovaná maximální délka vedení je 1200 m při rychlosti 9600 b/s. 2.0 Principy činnosti Rozhraní RS-422 je určeno především ke komunikaci dvou zařízení v duplexním režimu. Přenosovým médiem je kroucená dvoulinka, pro každý přenášený signál jeden pár. Převodník ELO E0CE přenáší dva signály (TxD, RxD), k duplexnímu přenosu potřebuje dva páry. Signál rozhraní RS-422 je symetrický a přijímač vyhodnocuje rozdíl potenciálů obou vodičů U A-U B. Pokud signál U A U B > 200 mv, vyhodnotí jej přijímač jako log. 1, nebo log. 0. Parametry signálu podle RS-422 jsou shodné s normou RS-485 až na jednu výjimku nepočítá se s vypínáním vysílače, kdy na vedení může nastat stav U A U B < 200 mv. 3.0 Instalace Instalace převodníku musí respektovat specifika obou rozhraní a požadavky na provozní režim ( duplex simplex). 4

5 3.1 Připojení převodníku k rozhraní RS-232 Přiřazení signálů kontaktům a propojení s KZ (DTE) je dáno v následující tabulce: zkratka konektor KZ konektor Směr přenosu SIGNÁL názvu (DB9M) E0CE (DB9F) KZ E0CE Signal Ground SG Transmitted Data TxD 3 3 výstup vstup Received Data RxD 2 2 vstup výstup Request To Send RTS 7 7 výstup vstup Clear To Send CTS 8 8 vstup výstup Data Terminal Ready DTR 4 4 výstup vstup Data Set Ready DSR 6 6 vstup výstup Data Carrier Detect DCD 1 1 vstup výstup 3.2 Připojení linky RS-422 K připojení převodníku na linku slouží svorkovnice. Svorka A (B) místního vysílače se připojí na svorku A (B) vzdáleného přijímače, svorka A (B) místního přijímače se připojí na svorku A (B) vzdáleného vysílače (viz obr.).. Každý pár linky RS-422 by měl být na obou koncích zakončen odpory , zapojenými mezi vodiče A B (takzvané pasivní terminátory). Tyto terminátory impedančně přizpůsobují převodník a mají pozitivní vliv na vznik nežádoucích odrazů na vedení a na odolnost přenosu vůči rušení. 5

6 Eliminace vlivu rozdílu zemních po-tenciálů se provádí buď uzemněním každého zařízení na nulový vodič, nebo pomocí třetího vodiče (viz obr.). V tomto případě je po-třeba k eliminaci proudů vyplývajících z rozdílu zemních potenciálů použít odpory 100 Ω. 3.3 Připojení napájení Převodník potřebuje externí síťový zdroj 9-24V/200 ma, který se připojí do svorek DC. Svorka určená pro připojení záporného pólu zdroje (GND) je spojena s Al krytem převodníku. Přítomnost napájení je indikována červenou LED POWER. 4.0 Technické podmínky 4.1 Elektrické parametry Přenášené signály E0CE TxD a RxD Řídící signály lokálně propojeny RTS-CTS, DTR-DSR Napájení externí ss zdroj 9-24V/200mA Izolační napětí mezi rozhraními max. 3kV, po dobu 1s Odběr proudu ze signálu TxD, RTS max. 5mA, typicky 3mA Přípustné rušivé přepětí na vedení vedení nesmí být vystaveno vlivům podle ČSN atmosférických výbojů Požadovaná impedance vedení Ostatní Typ a zapojení konektoru RS-232 DB9 female, DCE 6

7 Dosah bez opakovačů Způsob přenosu E0CE Maximální rychlost přenosu Minimální rychlost přenosu Rozměry pro DIN lištu (délka/šířka) Výška krytého provedení Váha Skladovací teplota Pracovní teplota Vlhkost 1200 m duplex, 2 kroucené páry bit/s 50 bit/s 110/55 mm 24 mm 145 g - 10 o až +55 o C + 0 o až +50 o C 0 85% (nekondenzující) 5.0 Testování Po připojení napájecího zdroje musí svítit červená LED POWER. Při propojení svorek OUT-A s IN-B a svorek OUT-B s IN-A přivedeme na svorky IN inverzi vysílaného signálu OUT. Zelená LED indikující přijímaná data se musí rozsvítit. 5.1 Autotest Při propojení svorek OUT-A s IN-A a svorek OUT-B s IN-B připojíme COM z PC na konektor DB9F převodníku. V PC spustíme program emulující terminál. Přijímaná data se musí shodovat s vysílanými. 6.0 Odhalování a odstraňování nedostatků Příznak Akce Po instalaci převodník Prověřte, zda je správně připojeno vedení RS-422 nepracuje nejsou-li prohozeny signály A a B. Prověřte připojení RS-232 (viz tabulka 2.1). Nesvítí LED POWER Prověřte síťový zdroj. Normálně pracující Prověřte síťový zdroj. spojení přerušilo Prověřte, zda je připojen správně kabel. činnost. Proveďte test podle bodu Způsob objednání Objednací kód je ELO E0CE. 7

8 8
