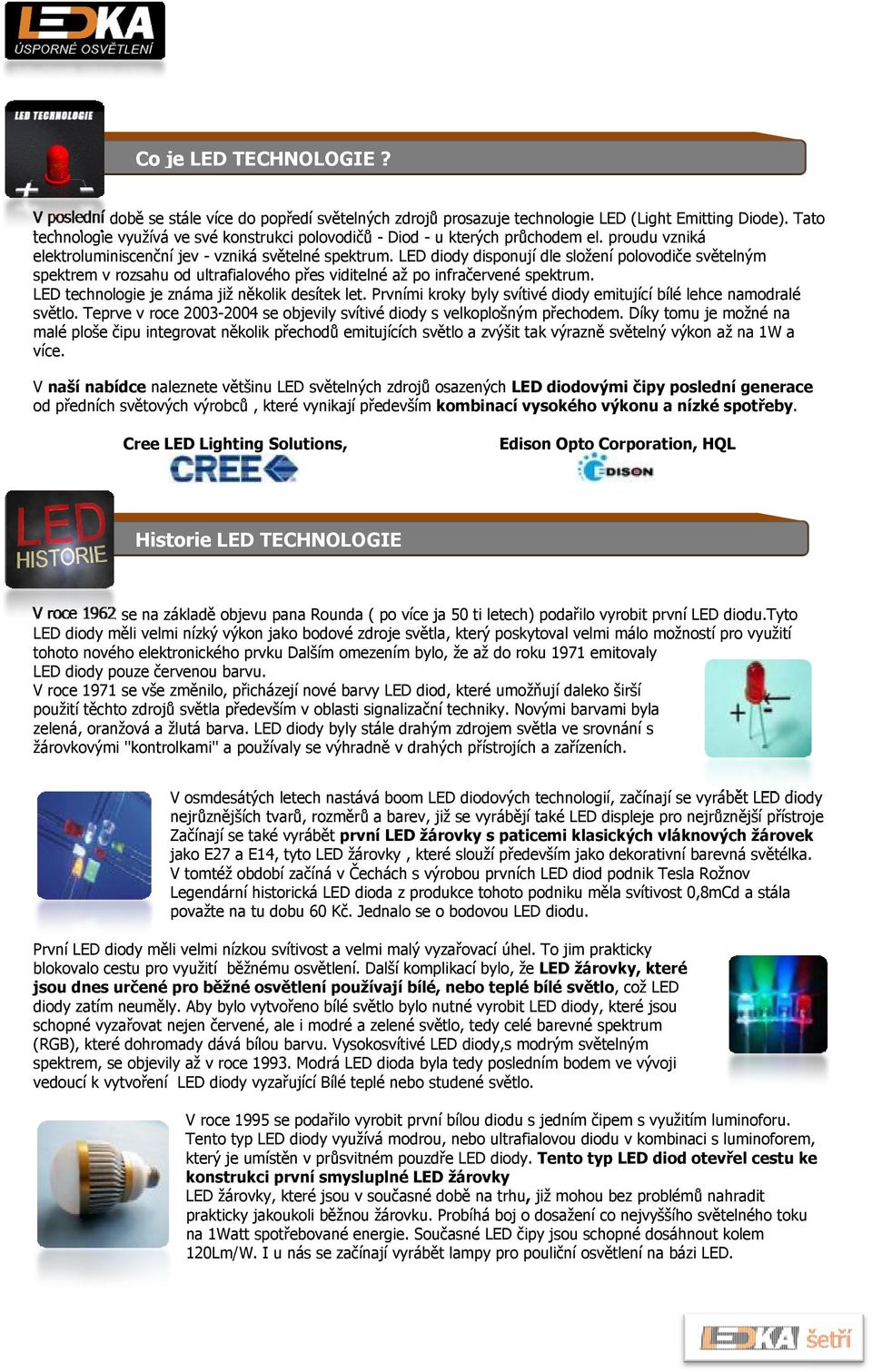

2 Co je TECHNOLOGIE? V poslední době se stále více do popředí světelných zdrojů prosazuje technologie (Light Emitting Diode). Tato technologie využívá ve své konstrukci polovodičů - Diod - u kterých průchodem el. proudu vzniká elektroluminiscenční jev - vzniká světelné spektrum. diody disponují dle složení polovodiče světelným spektrem v rozsahu od ultrafialového přes viditelné až po infračervené spektrum. technologie je známa již několik desítek let. Prvními kroky byly svítivé diody emitující bílé lehce namodralé světlo. Teprve v roce se objevily svítivé diody s velkoplošným přechodem. Díky tomu je možné na malé ploše čipu integrovat několik přechodů emitujících světlo a zvýšit tak výrazně světelný až na 1W a více. V naší nabídce naleznete většinu světelných zdrojů osazených diodovými čipy poslední generace od předních světových výrobců, které vynikají především kombinací vysokého u a nízké spotřeby. Cree Lighting Solutions, Edison Opto Corporation, HQL Historie TECHNOLOGIE V roce 1962 se na základě objevu pana Rounda ( po více ja 50 ti letech) podařilo vyrobit první diodu.tyto diody měli velmi nízký jako bodové zdroje světla, který poskytoval velmi málo možností pro využití tohoto nového elektronického prvku Dalším omezením bylo, že až do roku 1971 emitovaly diody pouze červenou barvu. V roce 1971 se vše změnilo, přicházejí nové barvy diod, které umožňují daleko širší použití těchto zdrojů světla především v oblasti signalizační techniky. Novými barvami byla zelená, oranžová a žlutá barva. diody byly stále drahým zdrojem světla ve srovnání s žárovkovými ''kontrolkami'' a používaly se výhradně v drahých přístrojích a zařízeních. V osmdesátých letech nastává boom diodových technologií, začínají se vyrábět diody nejrůznějších tvarů, rozměrů a barev, již se vyrábějí také displeje pro nejrůznější přístroje Začínají se také vyrábět první žárovky s paticemi klasických vláknových žárovek jako E27 a E14, tyto žárovky, které slouží především jako dekorativní barevná světélka. V tomtéž období začíná v Čechách s výrobou prvních diod podnik Tesla Rožnov Legendární historická dioda z produkce tohoto podniku měla svítivost 0,8mCd a stála považte na tu dobu 60 Kč. Jednalo se o bodovou diodu. První diody měli velmi nízkou svítivost a velmi malý vyzařovací úhel. To jim prakticky blokovalo cestu pro využití běžnému osvětlení. Další komplikací bylo, že žárovky, které jsou dnes určené pro běžné osvětlení používají bílé, nebo teplé bílé světlo, což diody zatím neuměly. Aby bylo vytvořeno bílé světlo bylo nutné vyrobit diody, které jsou schopné vyzařovat nejen červené, ale i modré a zelené světlo, tedy celé barevné spektrum (RGB), které dohromady dává bílou barvu. Vysokosvítivé diody,s modrým světelným spektrem, se objevily až v roce Modrá dioda byla tedy posledním bodem ve vývoji vedoucí k vytvoření diody vyzařující Bílé teplé nebo studené světlo. V roce 1995 se podařilo vyrobit první bílou diodu s jedním čipem s využitím luminoforu. Tento typ diody využívá modrou, nebo ultrafialovou diodu v kombinaci s luminoforem, který je umístěn v průsvitném pouzdře diody. Tento typ diod otevřel cestu ke konstrukci první smysluplné žárovky žárovky, které jsou v současné době na trhu, již mohou bez problémů nahradit prakticky jakoukoli běžnou žárovku. Probíhá boj o dosažení co nejvyššího světelného toku na 1Watt spotřebované energie. Současné čipy jsou schopné dosáhnout kolem 120Lm/W. I u nás se začínají vyrábět lampy pro pouliční osvětlení na bázi.

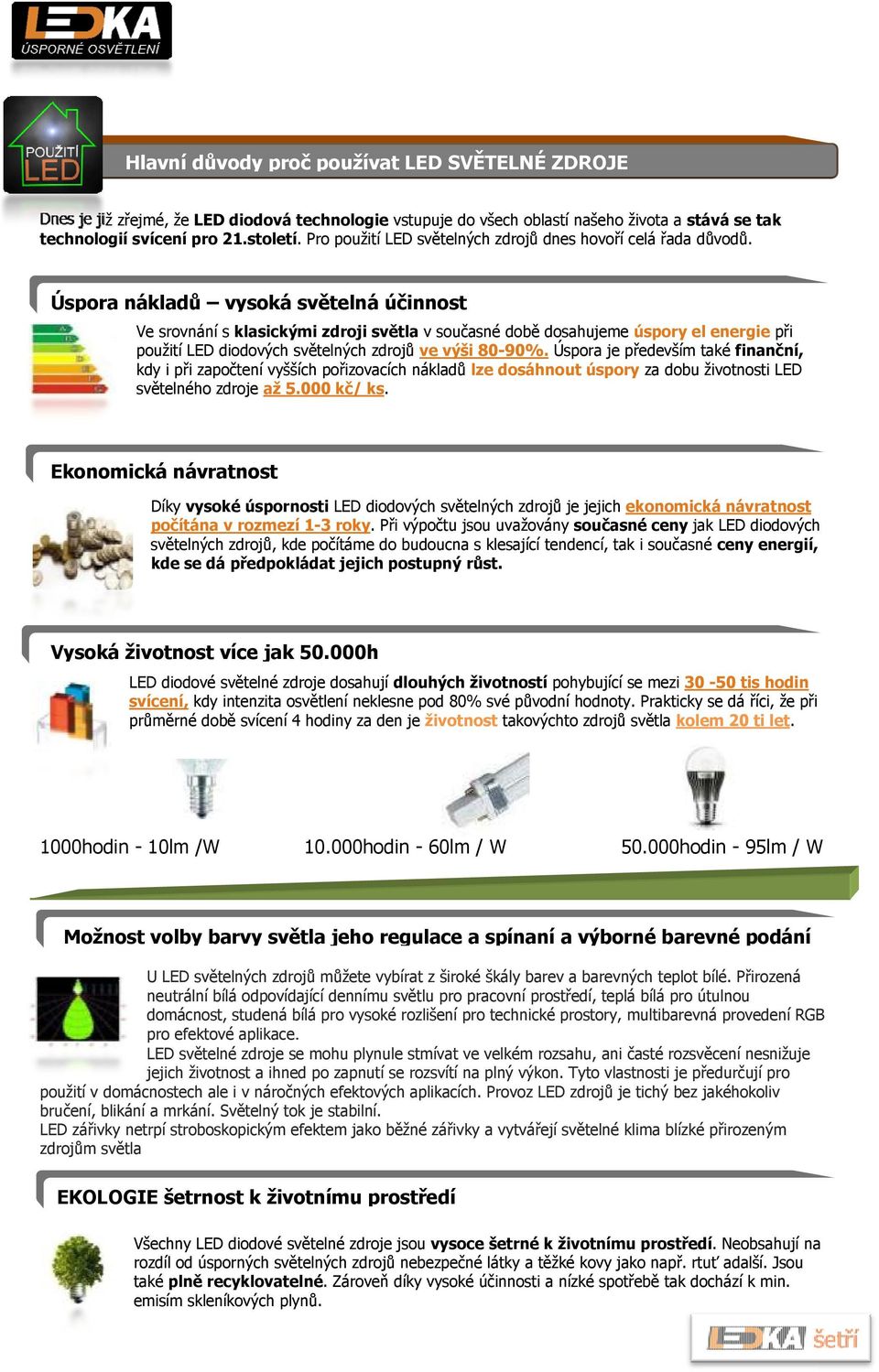

3 Hlavní důvody proč používat SVĚTELNÉ ZDROJE Dnes je již zřejmé, že diodová technologie vstupuje do všech oblastí našeho života a stává se tak technologií svícení pro 21.století. Pro použití světelných zdrojů dnes hovoří celá řada důvodů. Úspora nákladů vysoká světelná účinnost Ve srovnání s klasickými zdroji světla v současné době dosahujeme úspory el energie při použití diodových světelných zdrojů ve výši 80-90%. Úspora je především také finanční, kdy i při započtení vyšších pořizovacích nákladů lze dosáhnout úspory za dobu životnosti světelného zdroje až kč/ ks. Ekonomická návratnost Díky vysoké úspornosti diodových světelných zdrojů je jejich ekonomická návratnost počítána v rozmezí 1-3 roky. Při výpočtu jsou uvažovány současné ceny jak diodových světelných zdrojů, kde počítáme do budoucna s klesající tendencí, tak i současné ceny energií, kde se dá předpokládat jejich postupný růst. Vysoká životnost více jak h diodové světelné zdroje dosahují dlouhých životností pohybující se mezi tis hodin svícení, kdy intenzita osvětlení neklesne pod 80% své původní hodnoty. Prakticky se dá říci, že při průměrné době svícení 4 hodiny za den je životnost takovýchto zdrojů světla kolem 20 ti let. 1000hodin - 10lm /W hodin - 60lm / W hodin - 95lm / W Možnost volby barvy světla jeho regulace a spínaní a výborné barevné podání U světelných zdrojů můžete vybírat z široké škály barev a barevných teplot bílé. Přirozená neutrální bílá odpovídající dennímu světlu pro pracovní prostředí, teplá bílá pro útulnou domácnost, studená bílá pro vysoké rozlišení pro technické prostory, multibarevná provedení RGB pro efektové aplikace. světelné zdroje se mohu plynule stmívat ve velkém rozsahu, ani časté rozsvěcení nesnižuje jejich životnost a ihned po zapnutí se rozsvítí na plný. Tyto vlastnosti je předurčují pro použití v domácnostech ale i v náročných efektových aplikacích. Provoz zdrojů je tichý bez jakéhokoliv bručení, blikání a mrkání. tok je stabilní. zářivky netrpí stroboskopickým efektem jako běžné zářivky a vytvářejí světelné klima blízké přirozeným zdrojům světla EKOLOGIE šetrnost k životnímu prostředí Všechny diodové světelné zdroje jsou vysoce šetrné k životnímu prostředí. Neobsahují na rozdíl od úsporných světelných zdrojů nebezpečné látky a těžké kovy jako např. rtuť adalší. Jsou také plně recyklovatelné. Zároveň díky vysoké účinnosti a nízké spotřebě tak dochází k min. emisím skleníkových plynů.

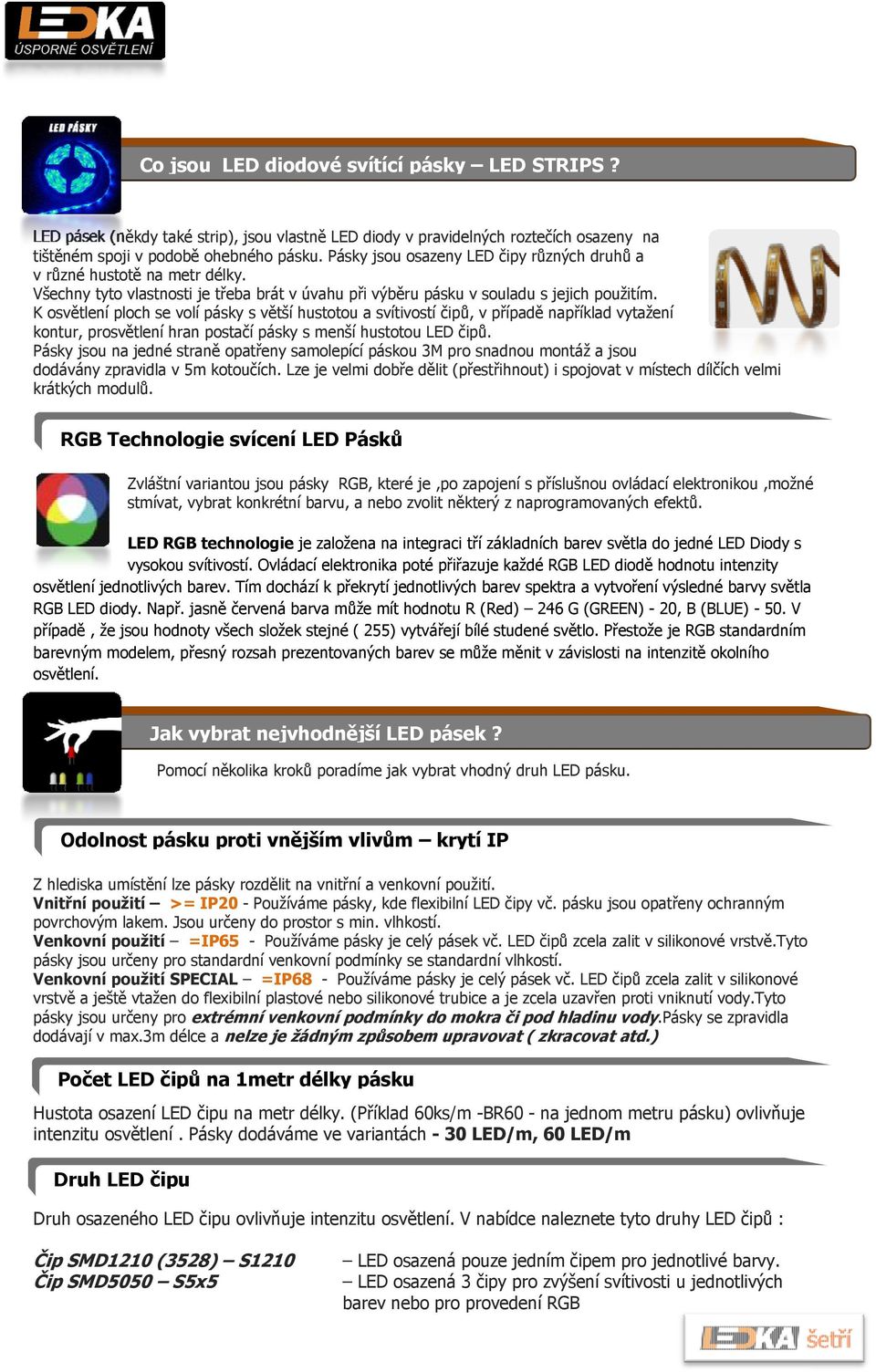

4 Co jsou diodové svítící pásky STRIPS? pásek (někdy také strip), jsou vlastně diody v pravidelných roztečích osazeny na tištěném spoji v podobě ohebného pásku. Pásky jsou osazeny čipy různých druhů a v různé hustotě na metr délky. Všechny tyto vlastnosti je třeba brát v úvahu při výběru pásku v souladu s jejich použitím. K osvětlení ploch se volí pásky s větší hustotou a svítivostí čipů, v případě například vytažení kontur, prosvětlení hran postačí pásky s menší hustotou čipů. Pásky jsou na jedné straně opatřeny samolepící páskou 3M pro snadnou montáž a jsou dodávány zpravidla v 5m kotoučích. Lze je velmi dobře dělit (přestřihnout) i spojovat v místech dílčích velmi krátkých modulů. RGB Technologie svícení Pásků Zvláštní variantou jsou pásky RGB, které je,po zapojení s příslušnou ovládací elektronikou,možné stmívat, vybrat konkrétní barvu, a nebo zvolit některý z naprogramovaných efektů. RGB technologie je založena na integraci tří základních barev světla do jedné Diody s vysokou svítivostí. Ovládací elektronika poté přiřazuje každé RGB diodě hodnotu intenzity osvětlení jednotlivých barev. Tím dochází k překrytí jednotlivých barev spektra a vytvoření výsledné barvy světla RGB diody. Např. jasně červená barva může mít hodnotu R (Red) 246 G (GREEN) - 20, B (BLUE) V případě, že jsou hodnoty všech složek stejné ( 255) vytvářejí bílé studené světlo. Přestože je RGB standardním barevným modelem, přesný rozsah prezentovaných barev se může měnit v závislosti na intenzitě okolního osvětlení. Jak vybrat nejvhodnější pásek? Pomocí několika kroků poradíme jak vybrat vhodný druh pásku. Odolnost pásku proti vnějším vlivům krytí IP Z hlediska umístění lze pásky rozdělit na vnitřní a venkovní použití. Vnitřní použití >= IP20 - Používáme pásky, kde flexibilní čipy vč. pásku jsou opatřeny ochranným povrchovým lakem. Jsou určeny do prostor s min. vlhkostí. Venkovní použití =IP65 - Používáme pásky je celý pásek vč. čipů zcela zalit v silikonové vrstvě.tyto pásky jsou určeny pro standardní venkovní podmínky se standardní vlhkostí. Venkovní použití SPECIAL =IP68 - Používáme pásky je celý pásek vč. čipů zcela zalit v silikonové vrstvě a ještě vtažen do flexibilní plastové nebo silikonové trubice a je zcela uzavřen proti vniknutí vody.tyto pásky jsou určeny pro extrémní venkovní podmínky do mokra či pod hladinu vody.pásky se zpravidla dodávají v max.3m délce a nelze je žádným způsobem upravovat ( zkracovat atd.) Počet čipů na 1metr délky pásku Hustota osazení čipu na metr délky. (Příklad 60ks/m -BR60 - na jednom metru pásku) ovlivňuje intenzitu osvětlení. Pásky dodáváme ve variantách - 30 /m, 60 /m Druh čipu Druh osazeného čipu ovlivňuje intenzitu osvětlení. V nabídce naleznete tyto druhy čipů : Čip SMD1210 (3528) S1210 Čip SMD5050 S5x5 osazená pouze jedním čipem pro jednotlivé barvy. osazená 3 čipy pro zvýšení svítivosti u jednotlivých barev nebo pro provedení RGB

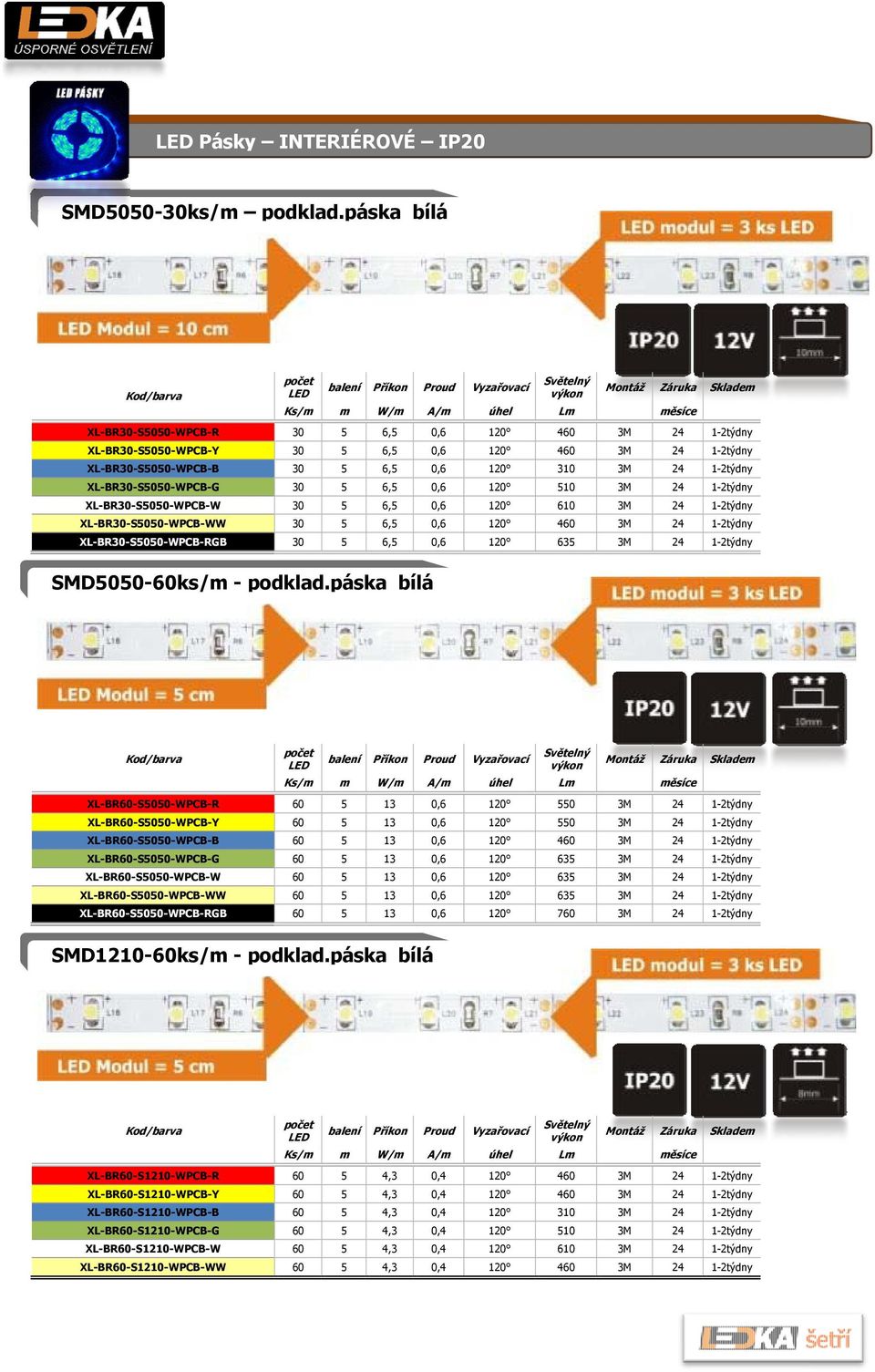

5 Pásky INTERIÉROVÉ IP20 SMD ks/m podklad.páska bílá /barva XL-BR30-S5050-WPCB-R ,5 0, M týdny XL-BR30-S5050-WPCB-Y ,5 0, M týdny XL-BR30-S5050-WPCB-B ,5 0, M týdny XL-BR30-S5050-WPCB-G ,5 0, M týdny XL-BR30-S5050-WPCB-W ,5 0, M týdny XL-BR30-S5050-WPCB-WW ,5 0, M týdny XL-BR30-S5050-WPCB-RGB ,5 0, M týdny SMD ks/m - podklad.páska bílá /barva XL-BR60-S5050-WPCB-R , M týdny XL-BR60-S5050-WPCB-Y , M týdny XL-BR60-S5050-WPCB-B , M týdny XL-BR60-S5050-WPCB-G , M týdny XL-BR60-S5050-WPCB-W , M týdny XL-BR60-S5050-WPCB-WW , M týdny XL-BR60-S5050-WPCB-RGB , M týdny SMD ks/m - podklad.páska bílá /barva XL-BR60-S1210-WPCB-R ,3 0, M týdny XL-BR60-S1210-WPCB-Y ,3 0, M týdny XL-BR60-S1210-WPCB-B ,3 0, M týdny XL-BR60-S1210-WPCB-G ,3 0, M týdny XL-BR60-S1210-WPCB-W ,3 0, M týdny XL-BR60-S1210-WPCB-WW ,3 0, M týdny

6 Pásky VENKOVNÍ IP65 SMD ks/m - podklad.páska bílá /barva XL-BR30-SW5050-WPCB-R ,5 0, M týdny XL-BR30-SW5050-WPCB-Y ,5 0, M týdny XL-BR30-SW5050-WPCB-B ,5 0, M týdny XL-BR30-SW5050-WPCB-G ,5 0, M týdny XL-BR30-SW5050-WPCB-W ,5 0, M týdny XL-BR30-SW5050-WPCB-WW ,5 0, M týdny XL-BR30-SW5050-WPCB-RGB ,5 0, M 24 ano SMD ks/m - podklad.páska bílá /barva XL-BR60-SW050-WPCB-R , M týdny XL-BR60-SW5050-WPCB-Y , M týdny XL-BR60-SW5050-WPCB-B , M týdny XL-BR60-SW5050-WPCB-G , M týdny XL-BR60-SW5050-WPCB-W , M týdny XL-BR60-SW5050-WPCB-WW , M týdny XL-BR60-SW5050-WPCB-RGB , M týdny SMD ks/m - podklad.páska bílá /barva XL-BR60-SW1210-WPCB-R ,3 0, M týdny XL-BR60-SW1210-WPCB-Y ,3 0, M týdny XL-BR60-SW1210-WPCB-B ,3 0, M týdny XL-BR60-SW1210-WPCB-G ,3 0, M týdny XL-BR60-SW1210-WPCB-W ,3 0, M 24 ano XL-BR60-SW1210-WPCB-WW ,3 0, M 24 ano

7 Pásky VENKOVNÍ SPECIAL IP68 SMD ks/m - podklad.páska bílá /barva XL-BR30-SW5050-IP68-WPCB-R ,5 0, clips týdny XL-BR30-SW5050-IP68-WPCB-Y ,5 0, clips týdny XL-BR30-SW5050-IP68-WPCB-B ,5 0, clips týdny XL-BR30-SW5050-IP68-WPCB-G ,5 0, clips týdny XL-BR30-SW5050-IP68-WPCB-W ,5 0, clips týdny XL-BR30-SW5050-IP68-WPCB-WW ,5 0, clips týdny XL-BR30-SW5050-IP68-WPCB-RGB ,5 0, clips týdny SMD ks/m - podklad.páska bílá /barva XL-BR60-SW5050-IP68-WPCB-R ,5 0, clips týdny XL-BR60-SW5050-IP68-WPCB-Y ,5 0, clips týdny XL-BR60-SW5050-IP68-WPCB-B ,5 0, clips týdny XL-BR60-SW5050-IP68-WPCB-G ,5 0, clips týdny XL-BR60-SW5050-IP68-WPCB-W ,5 0, clips týdny XL-BR60-SW5050-IP68-WPCB-WW ,5 0, clips týdny XL-BR60-SW5050-IP68-WPCB-RGB ,5 0, clips týdny Údaje v tabulkách vysvětlivky doplňující informace Příkon skutečná spotřeba ( odběr) el. energie Proud Odběr proudu pro určení druhu a velikosti napájecího zdroje Cena VO cena bez DPH ( min. odběr 5m) Záruka délka záruky v měsících Montáž způsob instalace pásku k podkladu Skladem dodací termín porovnání účinnosti Druh světelného zdroje Světelná účinnost Klasické žárovky 60W 1080 Lm 18 Lm/W Halogenové žárovky 30W 750 Lm 25 Lm/W Úsporné žárovky 15W 900 Lm 60 Lm/W Zářivky 20W 1400 Lm 70 Lm/W Diody SMD 95 Lm/W udává svítivost v Lm na bm pásku. Porovnání s klasickými zdroji světla viz tabulka. Životnost = > hodin cca 7 let ( prac.teplota -25 až 60 ) údaj vyjadřuje dobu po kterou nesmí klesnout světelný pod 80%.

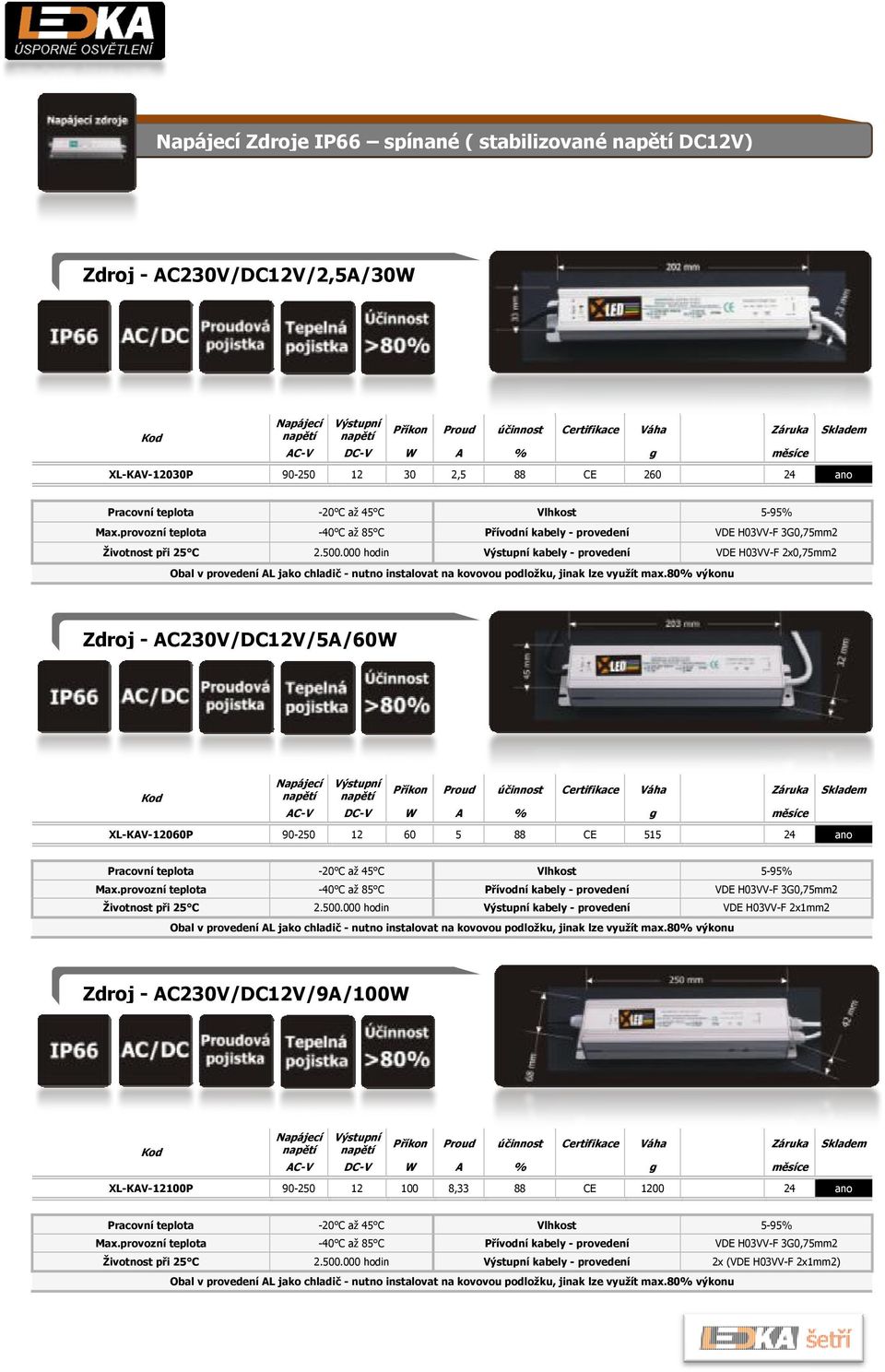

8 Zdroje IP66 spínané ( stabilizované DC12V) Zdroj - AC230V/DC12V/2,5A/30W Výstupní Příkon Proud účinnost Certifikace Váha Záruka Skladem AC-V DC-V W A % g měsíce XL-KAV-12030P ,5 88 CE ano Pracovní teplota -20 C až 45 C Vlhkost 5-95% Max.provozní teplota -40 C až 85 C Přívodní kabely - provedení VDE H03VV-F 3G0,75mm2 Životnost při 25 C hodin Výstupní kabely - provedení VDE H03VV-F 2x0,75mm2 Obal v provedení AL jako chladič - nutno instalovat na kovovou podložku, jinak lze využít max.80% u Zdroj - AC230V/DC12V/5A/60W Výstupní Příkon Proud účinnost Certifikace Váha Záruka Skladem AC-V DC-V W A % g měsíce XL-KAV-12060P CE ano Pracovní teplota -20 C až 45 C Vlhkost 5-95% Max.provozní teplota -40 C až 85 C Přívodní kabely - provedení VDE H03VV-F 3G0,75mm2 Životnost při 25 C hodin Výstupní kabely - provedení VDE H03VV-F 2x1mm2 Obal v provedení AL jako chladič - nutno instalovat na kovovou podložku, jinak lze využít max.80% u Zdroj - AC230V/DC12V/9A/100W Výstupní Příkon Proud účinnost Certifikace Váha Záruka Skladem AC-V DC-V W A % g měsíce XL-KAV-12100P ,33 88 CE ano Pracovní teplota -20 C až 45 C Vlhkost 5-95% Max.provozní teplota -40 C až 85 C Přívodní kabely - provedení VDE H03VV-F 3G0,75mm2 Životnost při 25 C hodin Výstupní kabely - provedení 2x (VDE H03VV-F 2x1mm2) Obal v provedení AL jako chladič - nutno instalovat na kovovou podložku, jinak lze využít max.80% u

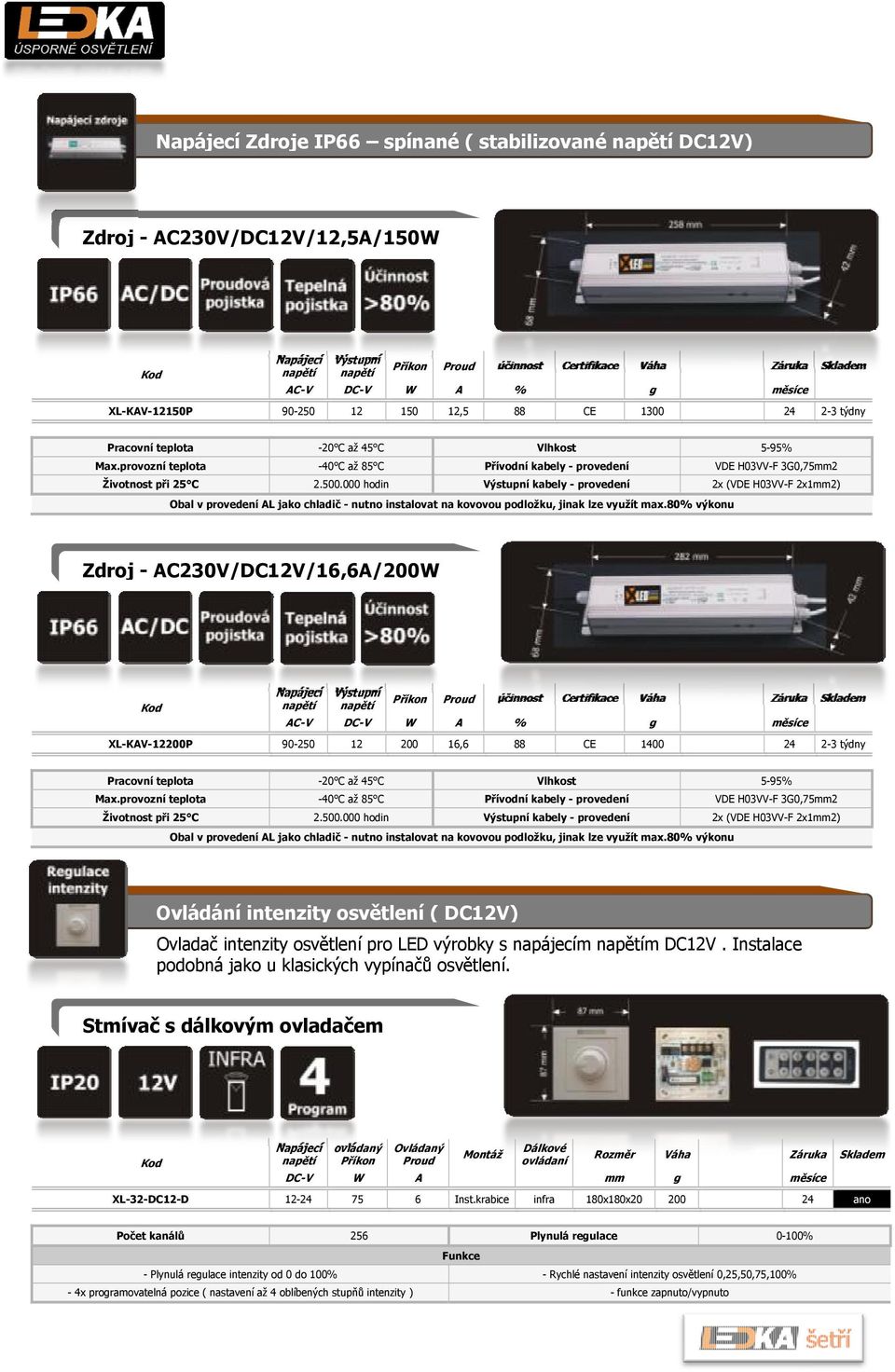

9 Zdroje IP66 spínané ( stabilizované DC12V) Zdroj - AC230V/DC12V/12,5A/150W Výstupní Příkon Proud účinnost Certifikace Váha Záruka Skladem AC-V DC-V W A % g měsíce XL-KAV-12150P ,5 88 CE týdny Pracovní teplota -20 C až 45 C Vlhkost 5-95% Max.provozní teplota -40 C až 85 C Přívodní kabely - provedení VDE H03VV-F 3G0,75mm2 Životnost při 25 C hodin Výstupní kabely - provedení 2x (VDE H03VV-F 2x1mm2) Obal v provedení AL jako chladič - nutno instalovat na kovovou podložku, jinak lze využít max.80% u Zdroj - AC230V/DC12V/16,6A/200W Výstupní Příkon Proud účinnost Certifikace Váha Záruka Skladem AC-V DC-V W A % g měsíce XL-KAV-12200P ,6 88 CE týdny Pracovní teplota -20 C až 45 C Vlhkost 5-95% Max.provozní teplota -40 C až 85 C Přívodní kabely - provedení VDE H03VV-F 3G0,75mm2 Životnost při 25 C hodin Výstupní kabely - provedení 2x (VDE H03VV-F 2x1mm2) Obal v provedení AL jako chladič - nutno instalovat na kovovou podložku, jinak lze využít max.80% u Ovládání intenzity osvětlení ( DC12V) Ovladač intenzity osvětlení pro výrobky s napájecím m DC12V. Instalace podobná jako u klasických vypínačů osvětlení. Stmívač s dálkovým ovladačem ovládaný Příkon Ovládaný Proud Montáž Dálkové ovládaní Rozměr Váha Záruka Skladem DC-V W A mm g měsíce XL-32-DC12-D Inst.krabice infra 180x180x ano Počet kanálů 256 Plynulá regulace 0-100% Funkce - Plynulá regulace intenzity od 0 do 100% - Rychlé nastavení intenzity osvětlení 0,25,50,75,100% - 4x programovatelná pozice ( nastavení až 4 oblíbených stupňů intenzity ) - funkce zapnuto/vypnuto

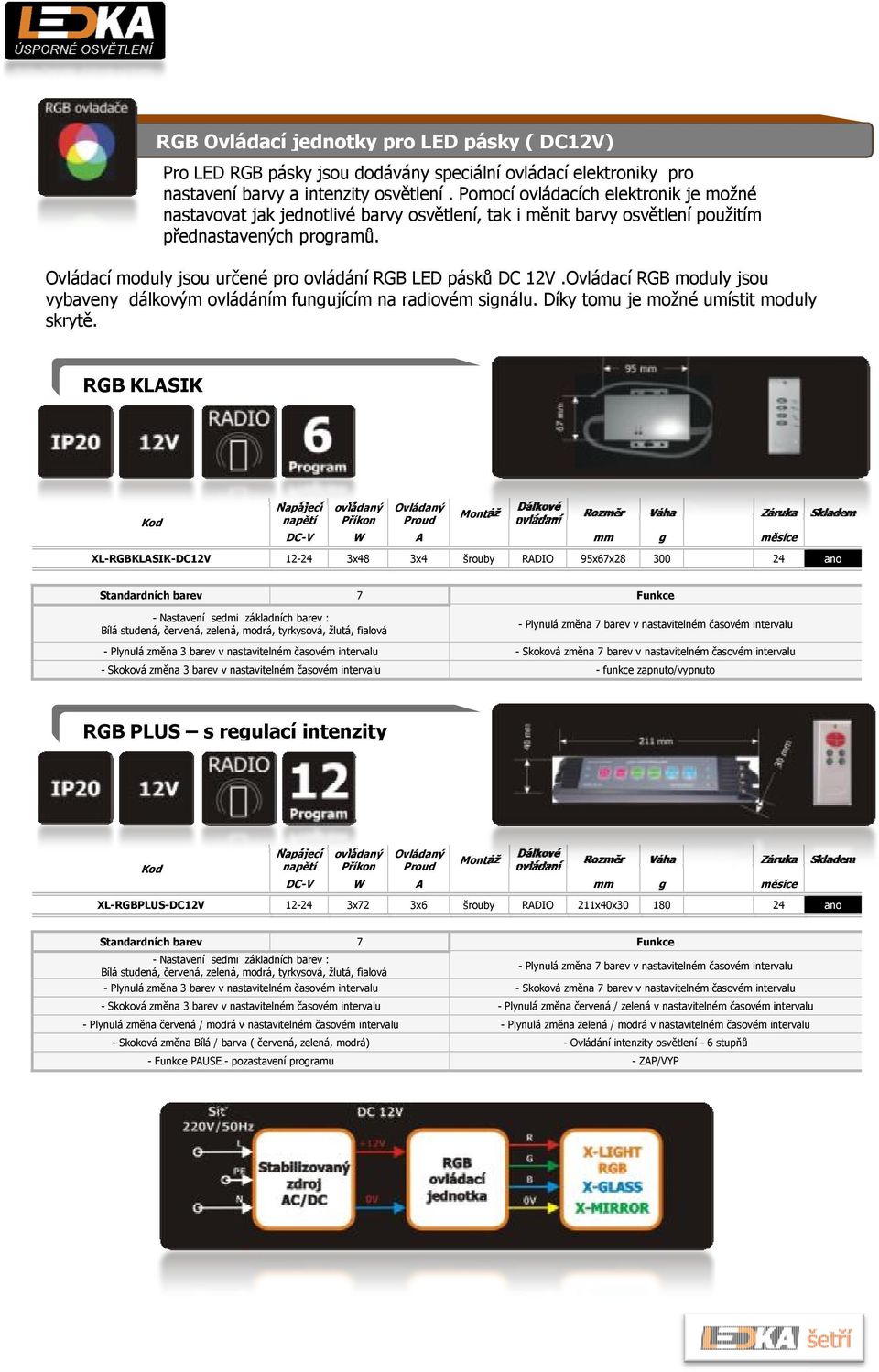

10 RGB Ovládací jednotky pro pásky ( DC12V) Pro RGB pásky jsou dodávány speciální ovládací elektroniky pro nastavení barvy a intenzity osvětlení. Pomocí ovládacích elektronik je možné nastavovat jak jednotlivé barvy osvětlení, tak i měnit barvy osvětlení použitím přednastavených programů. Ovládací moduly jsou určené pro ovládání RGB pásků DC 12V.Ovládací RGB moduly jsou vybaveny dálkovým ovládáním fungujícím na radiovém signálu. Díky tomu je možné umístit moduly skrytě. RGB KLASIK ovládaný Příkon Ovládaný Proud Montáž Dálkové ovládaní Rozměr Váha Záruka Skladem DC-V W A mm g měsíce XL-RGBKLASIK-DC12V x48 3x4 šrouby RADIO 95x67x ano Standardních barev 7 Funkce - Nastavení sedmi základních barev : Bílá studená, červená, zelená, modrá, tyrkysová, žlutá, fialová - Plynulá změna 7 barev v nastavitelném časovém intervalu - Plynulá změna 3 barev v nastavitelném časovém intervalu - Skoková změna 7 barev v nastavitelném časovém intervalu - Skoková změna 3 barev v nastavitelném časovém intervalu - funkce zapnuto/vypnuto RGB PLUS s regulací intenzity ovládaný Příkon Ovládaný Proud Montáž Dálkové ovládaní Rozměr Váha Záruka Skladem DC-V W A mm g měsíce XL-RGBPLUS-DC12V x72 3x6 šrouby RADIO 211x40x ano Standardních barev 7 Funkce - Nastavení sedmi základních barev : Bílá studená, červená, zelená, modrá, tyrkysová, žlutá, fialová - Plynulá změna 7 barev v nastavitelném časovém intervalu - Plynulá změna 3 barev v nastavitelném časovém intervalu - Skoková změna 7 barev v nastavitelném časovém intervalu - Skoková změna 3 barev v nastavitelném časovém intervalu - Plynulá změna červená / zelená v nastavitelném časovém intervalu - Plynulá změna červená / modrá v nastavitelném časovém intervalu - Plynulá změna zelená / modrá v nastavitelném časovém intervalu - Skoková změna Bílá / barva ( červená, zelená, modrá) - Ovládání intenzity osvětlení - 6 stupňů - Funkce PAUSE - pozastavení programu - ZAP/VYP
