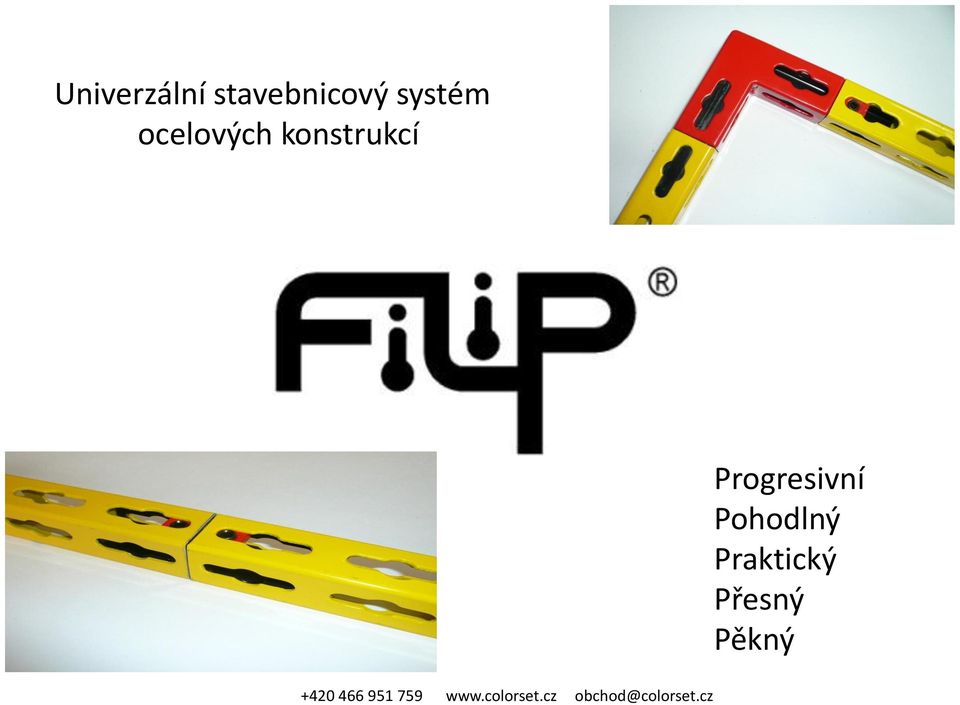

1 Univerzální stavebnicový systém ocelových konstrukcí Progresivní Pohodlný Praktický Přesný Pěkný

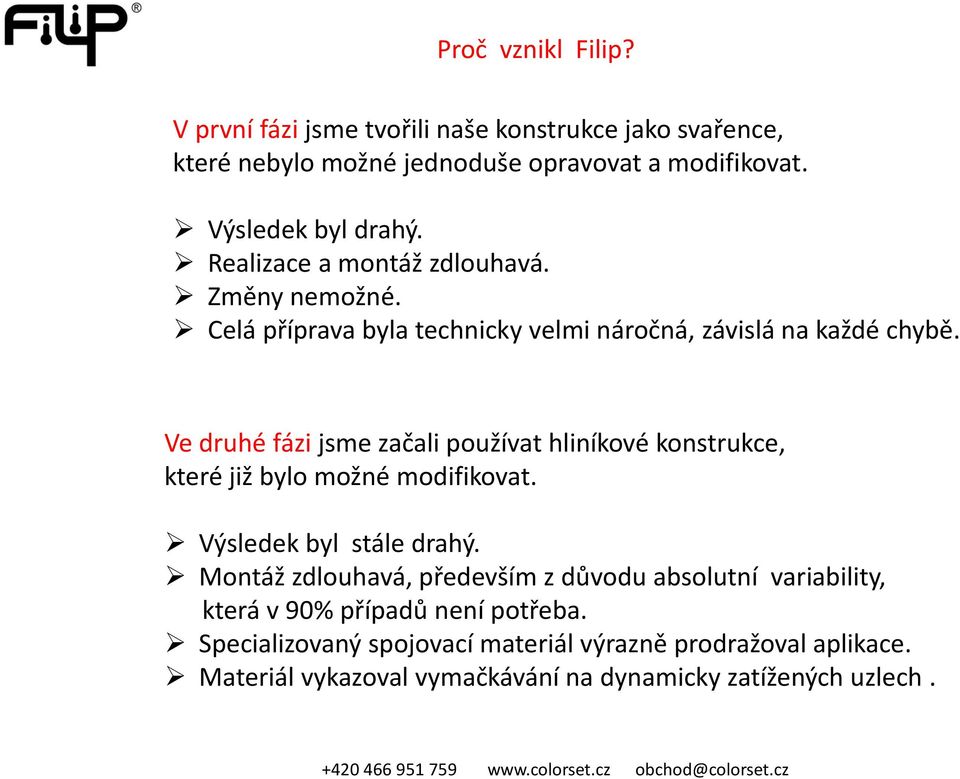

2 Proč vznikl Filip? V první fázi jsme tvořili naše konstrukce jako svařence, které nebylo možné jednoduše opravovat a modifikovat. Výsledek byl drahý. Realizace a montáž zdlouhavá. Změny nemožné. Celá příprava byla technicky velmi náročná, závislá na každé chybě. Ve druhé fázi jsme začali používat hliníkové konstrukce, které již bylo možné modifikovat. Výsledek byl stále drahý. Montáž zdlouhavá, především z důvodu absolutní variability, která v 90% případů není potřeba. Specializovaný spojovací materiál výrazně prodražoval aplikace. Materiál vykazoval vymačkávání na dynamicky zatížených uzlech.

3 Proč vznikl Filip? Ve třetí fázi jsme se rozhodli postavit stavebnici vlastní. Stavebnice vznikla na základě hluboké znalosti obchodního nábytku a regálové techniky. Vylepšením vlastností spojování jsme předurčili Filipa jako základ pro plně otevřenou stavebnici, s neomezenou možností další nadstavby a variability. Mnoho našich zákazníků se domnívá, že Filip je regálový systém. - není regálový systém Výsledek je cenově přijatelný. Realizace a montáž ze zkrátila naproti hliníkovému systému 10x. Změny jsou možné rychle a levně. Celá příprava se výrazně technicky zjednodušila a zrychlila. Stavebnice vykazuje vysokou odolnost vůči cyklickému namáhání. Zachovala si i výhodu pevnosti svařované konstrukce, protože na rozdíl od hliníkových konstrukcí je svařovaný spoj běžnou součástí stavebnice Filip. Jednoúčelové nadstavby lze jako celky jednoduše pozicovat podle děrování Filip.

4 Proč vznikl Filip? Čtvrtá fáze představuje spojení technologie systému Filip s obecnými trubkovými systémy. Důvodem tohoto spojení je další z řady rozšíření využití systému Filip, jehož základ je tvořen čtyřhrannými profily a především v oblasti jednoduchých konstrukcí skýtá snadné rozšíření stavebnicovosti obou systémů. Výsledkem napojení kruhového systému na systém hranatý se zvýšila variabilita systému Filip hned několikanásobně. Využili jsme vnějších spojek tohoto systému pro spojení našich profilů tvorbou přechodových prvků, tyto přechodové prvky jsou popsány a vyhodnoceny níže a jsou součástí patentovaných řešení systému Filip. Filip obohatil trubkový systém o prvky jako jsou lišty, police, skříně, zásuvky, které byly řešeny v dosavadním systému složitě a nevhodně, k jejich propojení slouží sada dalších úchytných prvků, které jsou v současnosti dále vývojově řešeny. Jejich předpokládané uvedení na trh bude dle předpokladu do jednoho měsíce.

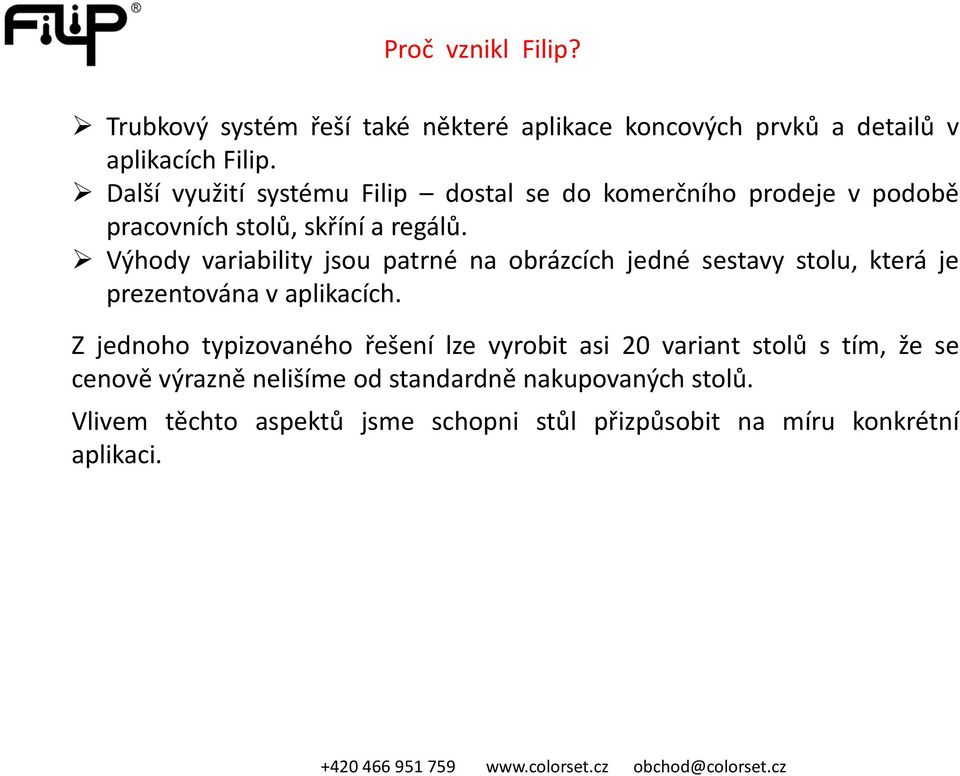

5 Proč vznikl Filip? Trubkový systém řeší také některé aplikace koncových prvků a detailů v aplikacích Filip. Další využití systému Filip dostal se do komerčního prodeje v podobě pracovních stolů, skříní a regálů. Výhody variability jsou patrné na obrázcích jedné sestavy stolu, která je prezentována v aplikacích. Z jednoho typizovaného řešení lze vyrobit asi 20 variant stolů s tím, že se cenově výrazně nelišíme od standardně nakupovaných stolů. Vlivem těchto aspektů jsme schopni stůl přizpůsobit na míru konkrétní aplikaci.

6 Stavebnice Filip je určena pro průmyslové aplikace. Pro představu lze variabilitu systému Filip přirovnat k systému hraček Lego. Základní prvek Filip LEGO Konstrukce statické Filip LEGO Konstrukce mechanické Filip LEGO

7 Konstrukce s prvky automatizace a robotizace. Filip LEGO

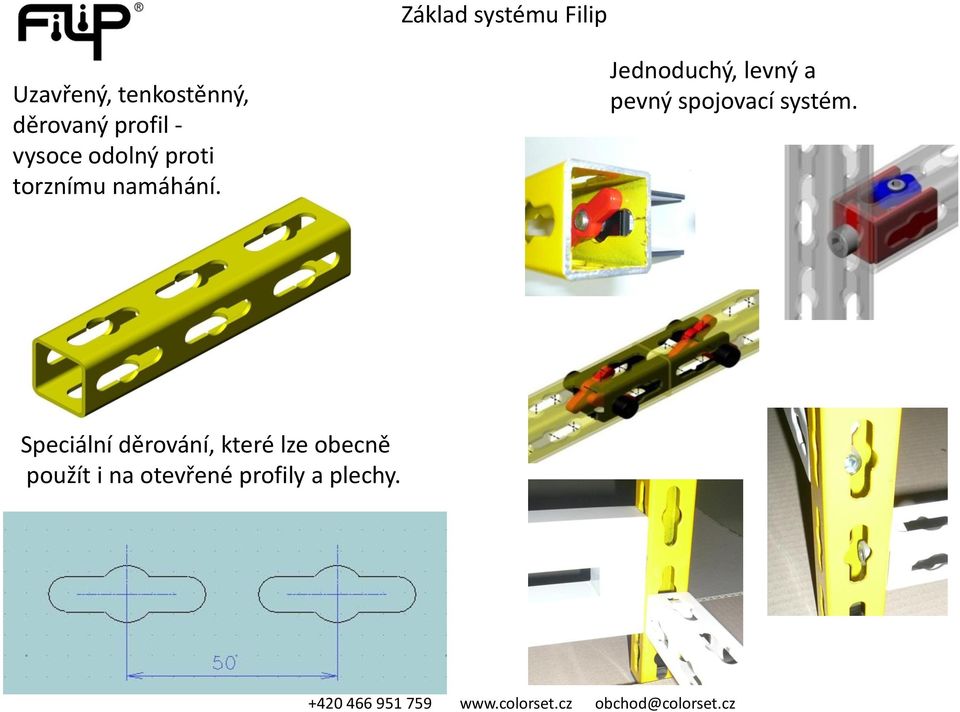

8 Základ systému Filip Uzavřený, tenkostěnný, děrovaný profil - vysoce odolný proti torznímu namáhání. Jednoduchý, levný a pevný spojovací systém. Speciální děrování, které lze obecně použít i na otevřené profily a plechy.

9 Základ systému Filip Obecná otevřenost systému Filip pro jiné, konstrukčně zdařilé systémy a hotové konstrukční skupiny, na které může systém Filip plynule navázat.

10 Základ systému Filip Neustále doplňované a vylepšované prvky dělají systém neporazitelným. Staré provedení Nové provedení

11 Základ systému Filip Odborná znalost využití systému Filip našich vývojářů a konstruktérů je navázána na interaktivní komunikaci se zákazníkem - formou schvalování modelů aplikací před vlastní výrobou.

12 Základ systému Filip Poměrně jednoduchá možnost změny řešení i v rámci výroby či změny řešení. Neomezená možnost přizpůsobit se rozměru aplikace nebo propojení s jinou aplikací. Stejné konstrukční řešení - naprostá rozměrová variabilita.

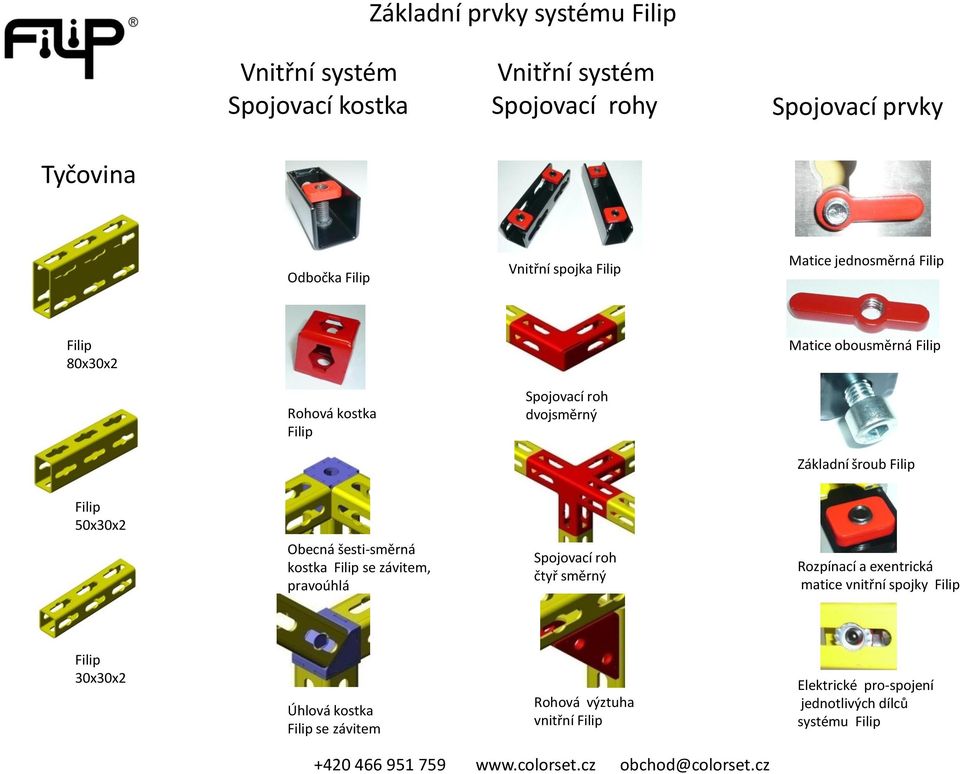

13 Základní prvky systému Filip Vnitřní systém Spojovací kostka Vnitřní systém Spojovací rohy Spojovací prvky Tyčovina Odbočka Filip Vnitřní spojka Filip Matice jednosměrná Filip Filip 80x30x2 Matice obousměrná Filip Rohová kostka Filip Spojovací roh dvojsměrný Základní šroub Filip Filip 50x30x2 Obecná šesti-směrná kostka Filip se závitem, pravoúhlá Spojovací roh čtyř směrný Rozpínací a exentrická matice vnitřní spojky Filip Filip 30x30x2 Úhlová kostka Filip se závitem Rohová výztuha vnitřní Filip Elektrické pro-spojení jednotlivých dílců systému Filip

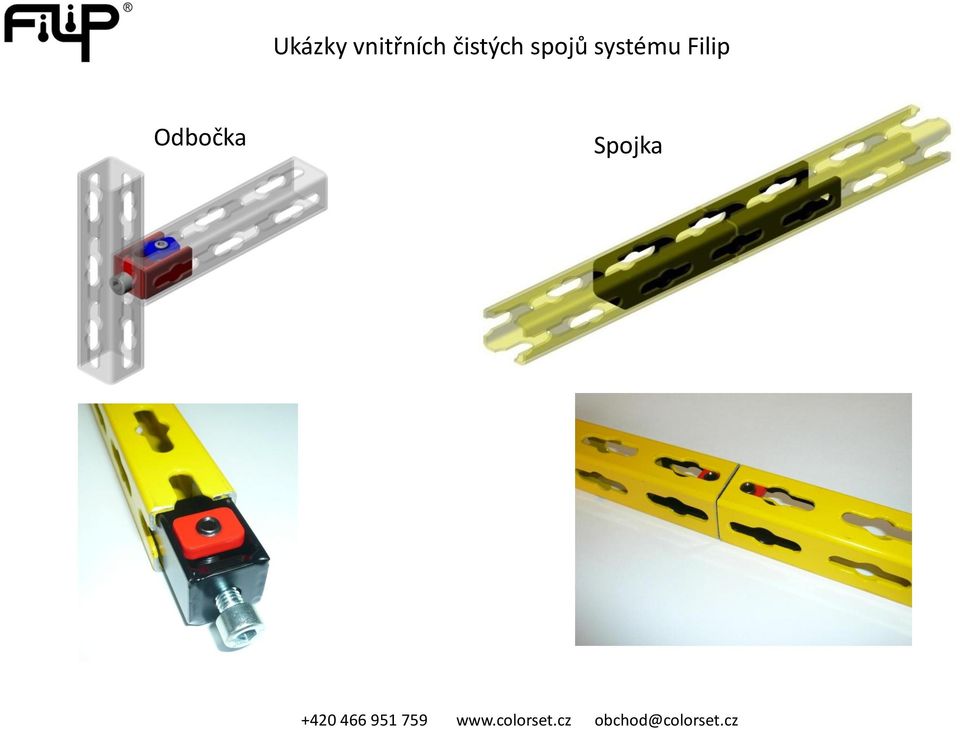

14 Ukázky vnitřních čistých spojů systému Filip Odbočka Spojka

15 Ukázky vnitřních čistých spojů systému Filip Maticový spoj Šroubovaný spoj se záslepkou

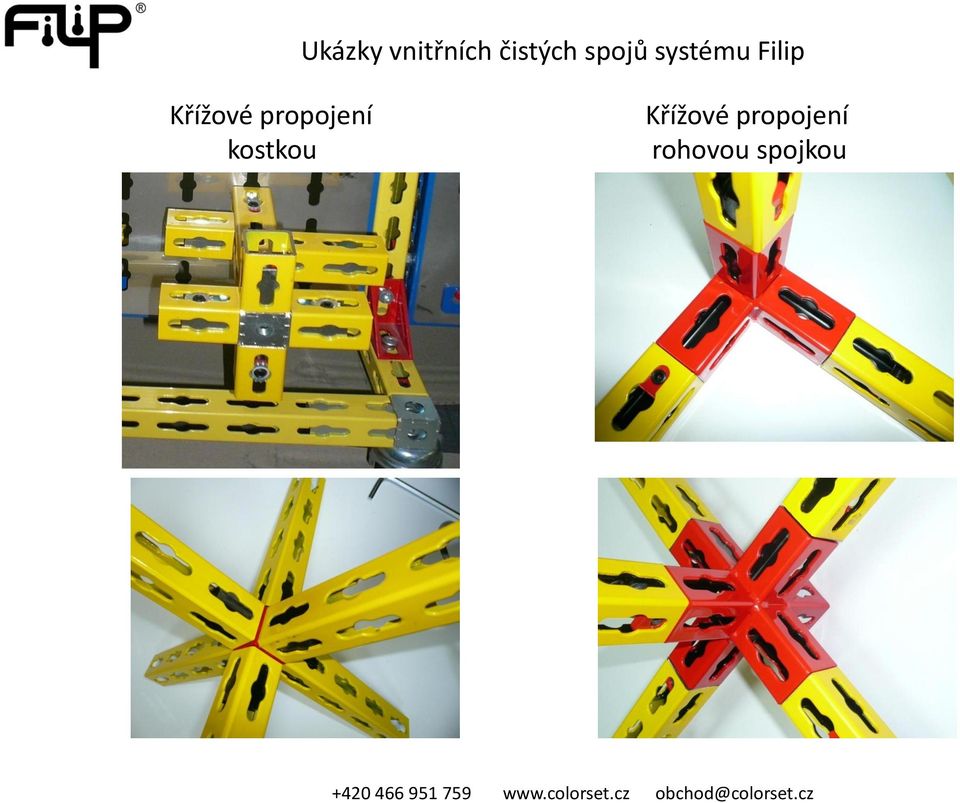

16 Ukázky vnitřních čistých spojů systému Filip Křížové propojení kostkou Křížové propojení rohovou spojkou

17 Ukázky vnitřních čistých spojů systému Filip Pravoúhlý svařovaný spoj Zavařená záslepka

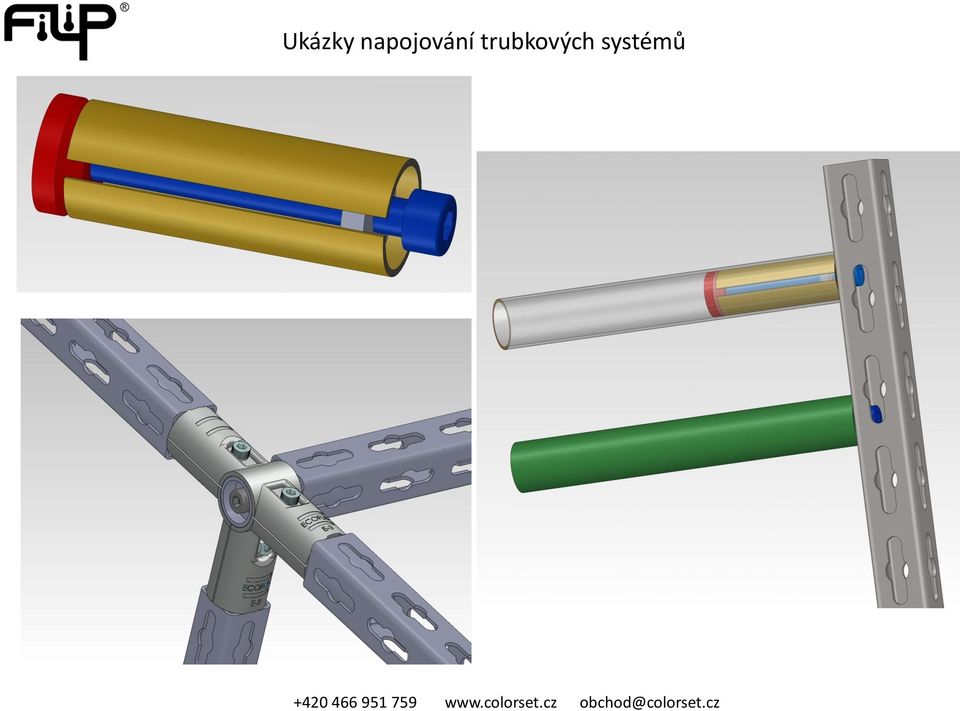

18 Ukázky napojování trubkových systémů

19 Ukázky napojování trubkových systémů

20 Ukázky napojování trubkových systémů

21 Ukázky konstrukce statické

22 Co jsme dokázali ze stavebnice Filip postavit

23 Co jsme dokázali ze stavebnice Filip postavit

24 Co jsme dokázali ze stavebnice Filip postavit

25 Co jsme dokázali ze stavebnice Filip postavit

26 Co jsme dokázali ze stavebnice Filip postavit

27 Co jsme dokázali ze stavebnice Filip postavit

28 Co jsme dokázali ze stavebnice Filip postavit

29 Co jsme dokázali ze stavebnice Filip postavit

30 Co jsme dokázali ze stavebnice Filip postavit

31 Co jsme dokázali ze stavebnice Filip postavit

32 Co jsme dokázali ze stavebnice Filip postavit

33 Co jsme dokázali ze stavebnice Filip postavit

34 Co jsme dokázali ze stavebnice Filip postavit

35 Ukázky konstrukce mechanické

36 Co jsme dokázali ze stavebnice Filip postavit Pásové dopravníky

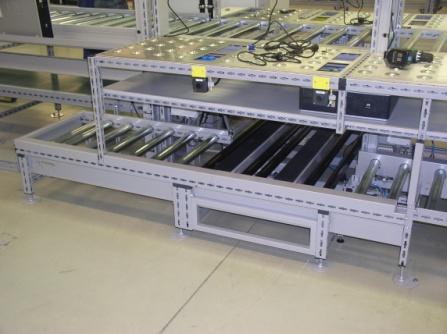

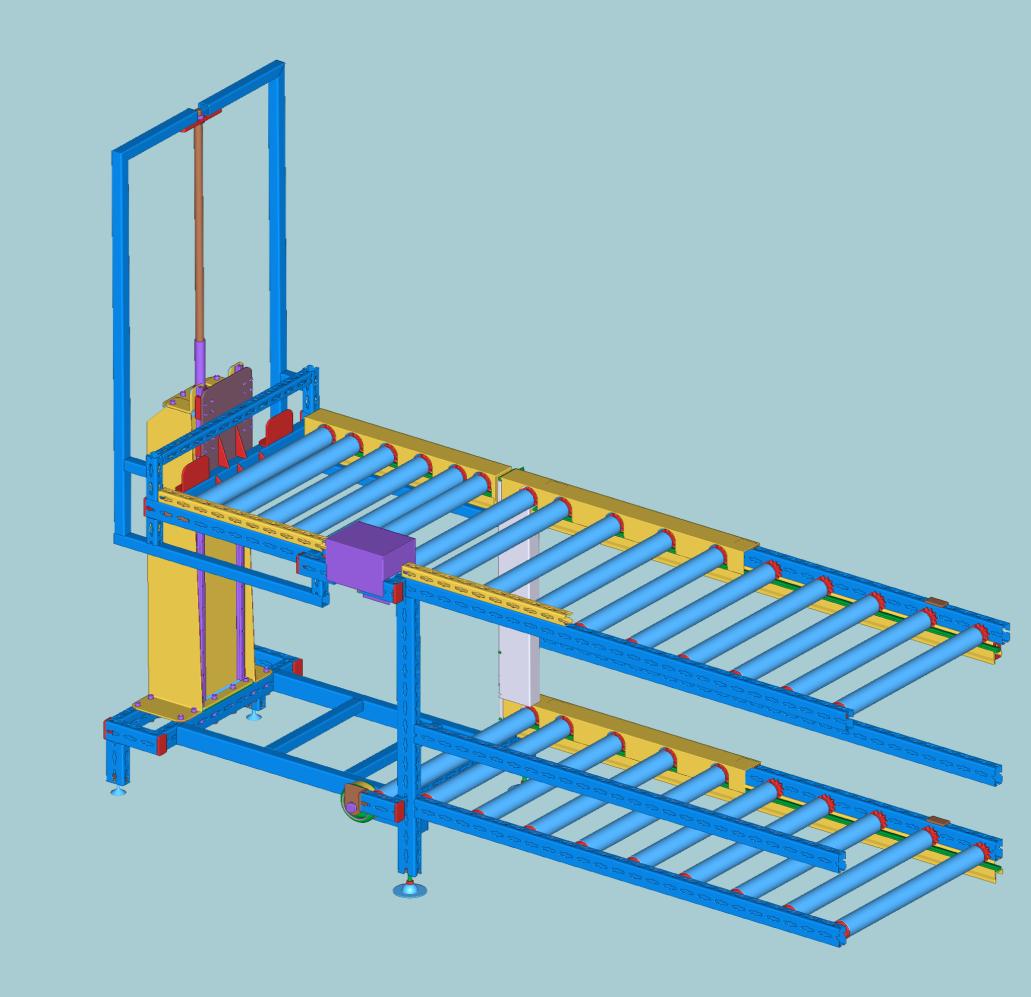

37 Co jsme dokázali ze stavebnice Filip postavit Válečkové poháněné dopravníky s prokluzovými válečky

38 Co jsme dokázali ze stavebnice Filip postavit Segmentové dopravníky s prokluzovými válečky

39 Co jsme dokázali ze stavebnice Filip postavit Jednoúčelový stroj pro kontrolu plastového dílu, zatavení magnetu do plastu, automatického podání šroubu a jeho dotažení předepsaným momentem

40 Co jsme dokázali ze stavebnice Filip postavit Ručně ovládaný manipulátor

41 Ukázky konstrukce automatizace a robotiky

42

43 Co jsme dokázali ze stavebnice Filip postavit

44 Co jsme dokázali ze stavebnice Filip postavit Robot pro zakládání procesorů do základních desek - ADAM

45 Co jsme dokázali ze stavebnice Filip postavit Robot pro zakládání procesorů do základních desek

46 Co jsme dokázali ze stavebnice Filip postavit Robot pro zakládání procesorů do základních desek

47 Co jsme dokázali ze stavebnice Filip postavit Robot pro zakládání procesorů do základních desek

48 Ukázky celků postavených ze systému Filip

49 Co jsme dokázali ze stavebnice Filip postavit

50 Co jsme dokázali ze stavebnice Filip postavit

51 Co jsme dokázali ze stavebnice Filip postavit

52 Co jsme dokázali ze stavebnice Filip postavit

53 Co jsme dokázali ze stavebnice Filip postavit

54 Co jsme dokázali ze stavebnice Filip postavit

55 Co jsme dokázali ze stavebnice Filip postavit

56 Co jsme dokázali ze stavebnice Filip postavit

57 Co jsme dokázali ze stavebnice Filip postavit

58 Co jsme dokázali ze stavebnice Filip postavit

59 Co jsme dokázali ze stavebnice Filip postavit

60 Ukázky typizované konstrukce Filip variabilita jedné sady prvků ve velkém množství aplikací
