1 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravy region Třebíčsko projekt číslo CCI 2005/CZ/16/C/PE/008. Správce stavby pro projekt: Sdružení API VAS AP INVESTING, s. r. o. Soběšická 820, Brno Palackého 12, Brno Tel: Tel: , Fax: Fax: Měsíční zpráva o postupu prací Červen/2009 Název projektu Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko CCI 2005/CZ/16/C/PE/OO8 Zpracoval: Schválil: Ing. Petr Vašíček Ing. Petr Vašíček Datum zpracování:

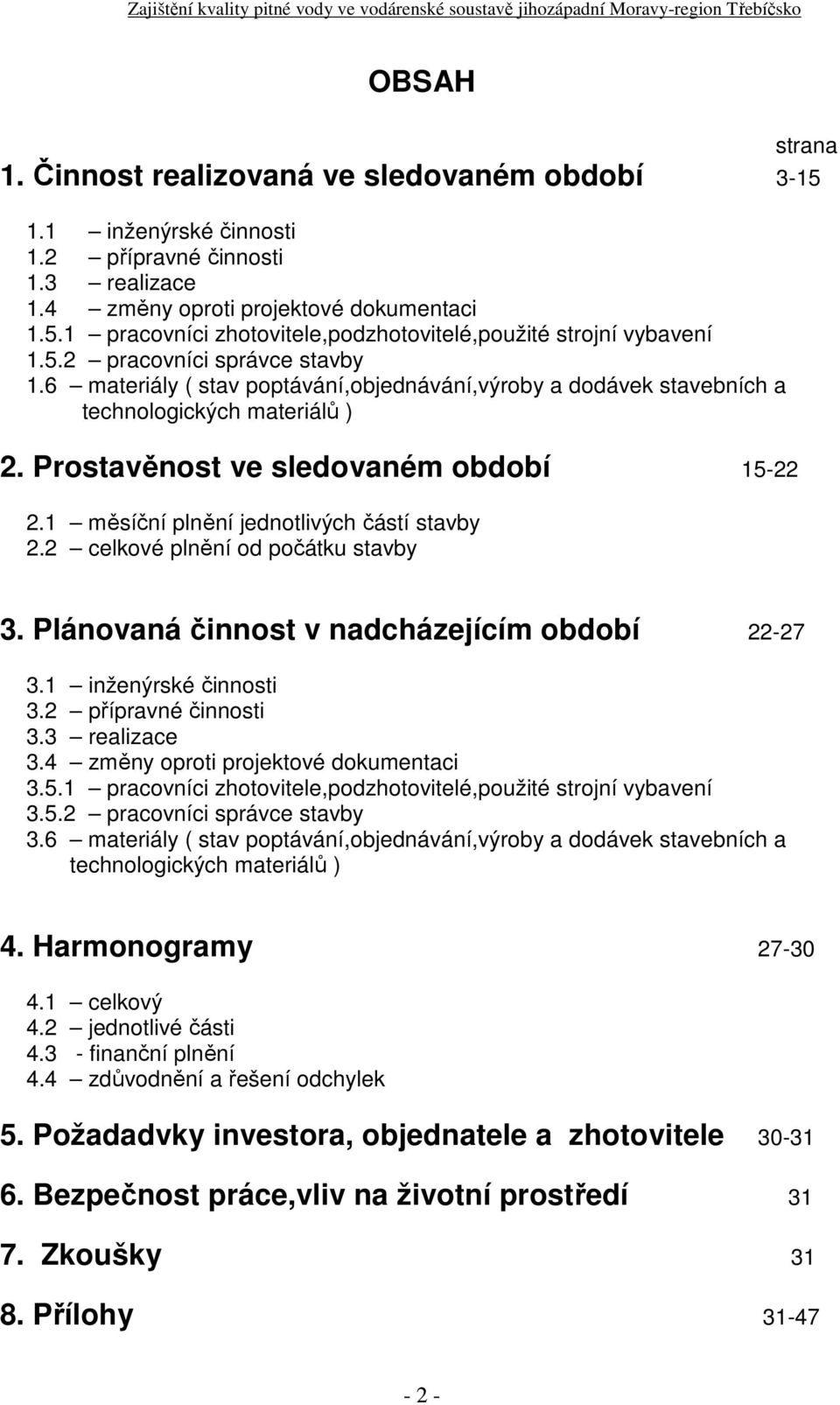

2 OBSAH strana 1. Činnost realizovaná ve sledovaném období inženýrské činnosti 1.2 přípravné činnosti 1.3 realizace 1.4 změny oproti projektové dokumentaci pracovníci zhotovitele,podzhotovitelé,použité strojní vybavení pracovníci správce stavby 1.6 materiály ( stav poptávání,objednávání,výroby a dodávek stavebních a technologických materiálů ) 2. Prostavěnost ve sledovaném období měsíční plnění jednotlivých částí stavby 2.2 celkové plnění od počátku stavby 3. Plánovaná činnost v nadcházejícím období inženýrské činnosti 3.2 přípravné činnosti 3.3 realizace 3.4 změny oproti projektové dokumentaci pracovníci zhotovitele,podzhotovitelé,použité strojní vybavení pracovníci správce stavby 3.6 materiály ( stav poptávání,objednávání,výroby a dodávek stavebních a technologických materiálů ) 4. Harmonogramy celkový 4.2 jednotlivé části 4.3 finanční plnění 4.4 zdůvodnění a řešení odchylek 5. Požadadvky investora, objednatele a zhotovitele Bezpečnost práce,vliv na životní prostředí Zkoušky Přílohy

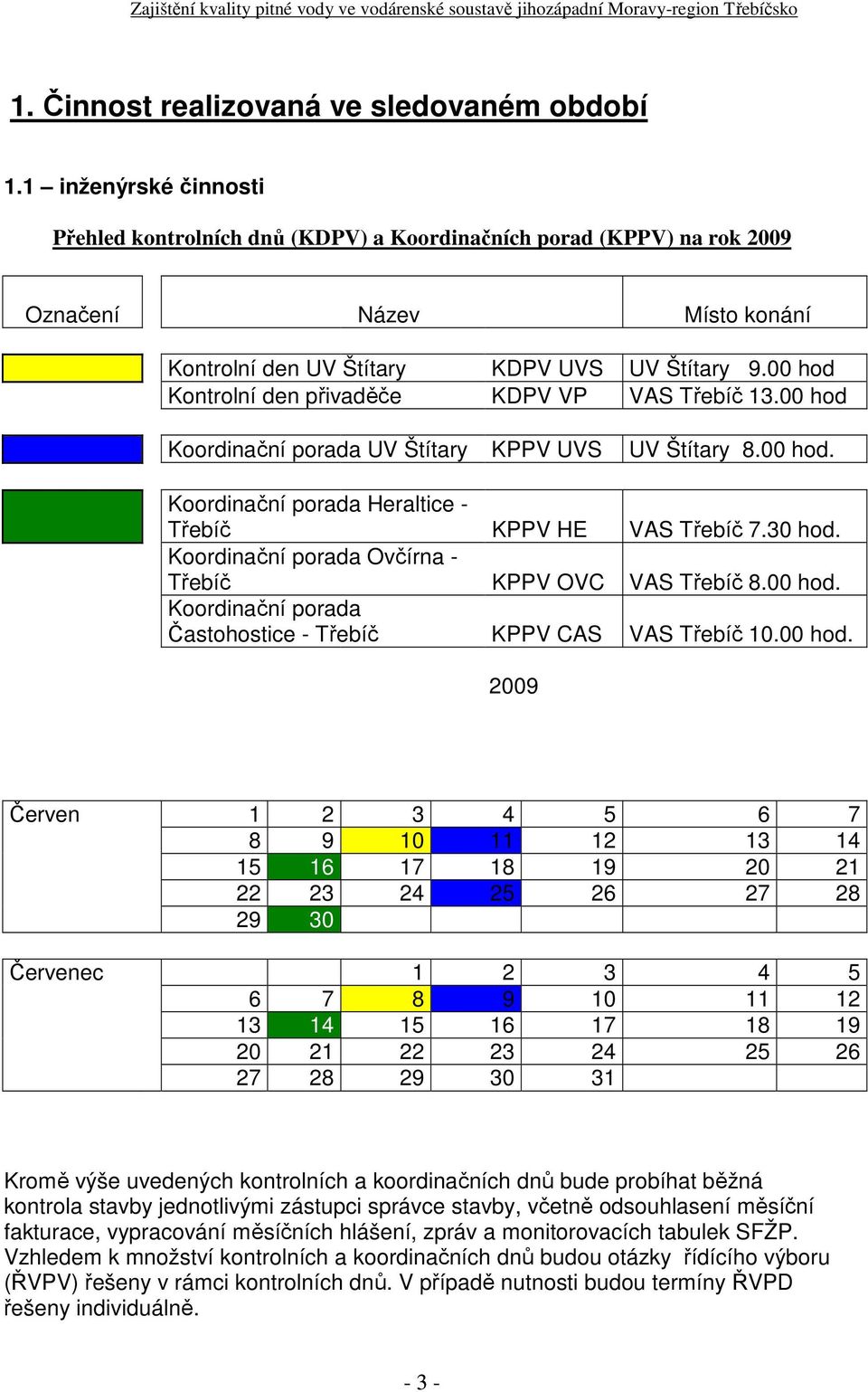

3 1. Činnost realizovaná ve sledovaném období 1.1 inženýrské činnosti Přehled kontrolních dnů (KDPV) a Koordinačních porad (KPPV) na rok 2009 Označení Název Místo konání Kontrolní den UV Štítary KDPV UVS UV Štítary 9.00 hod Kontrolní den přivaděče KDPV VP VAS Třebíč hod Koordinační porada UV Štítary KPPV UVS UV Štítary 8.00 hod. Koordinační porada Heraltice Třebíč KPPV HE VAS Třebíč 7.30 hod. Koordinační porada Ovčírna Třebíč KPPV OVC VAS Třebíč 8.00 hod. Koordinační porada Častohostice Třebíč KPPV CAS VAS Třebíč hod Červen Červenec Kromě výše uvedených kontrolních a koordinačních dnů bude probíhat běžná kontrola stavby jednotlivými zástupci správce stavby, včetně odsouhlasení měsíční fakturace, vypracování měsíčních hlášení, zpráv a monitorovacích tabulek SFŽP. Vzhledem k množství kontrolních a koordinačních dnů budou otázky řídícího výboru (ŘVPV) řešeny v rámci kontrolních dnů. V případě nutnosti budou termíny ŘVPD řešeny individuálně. 3

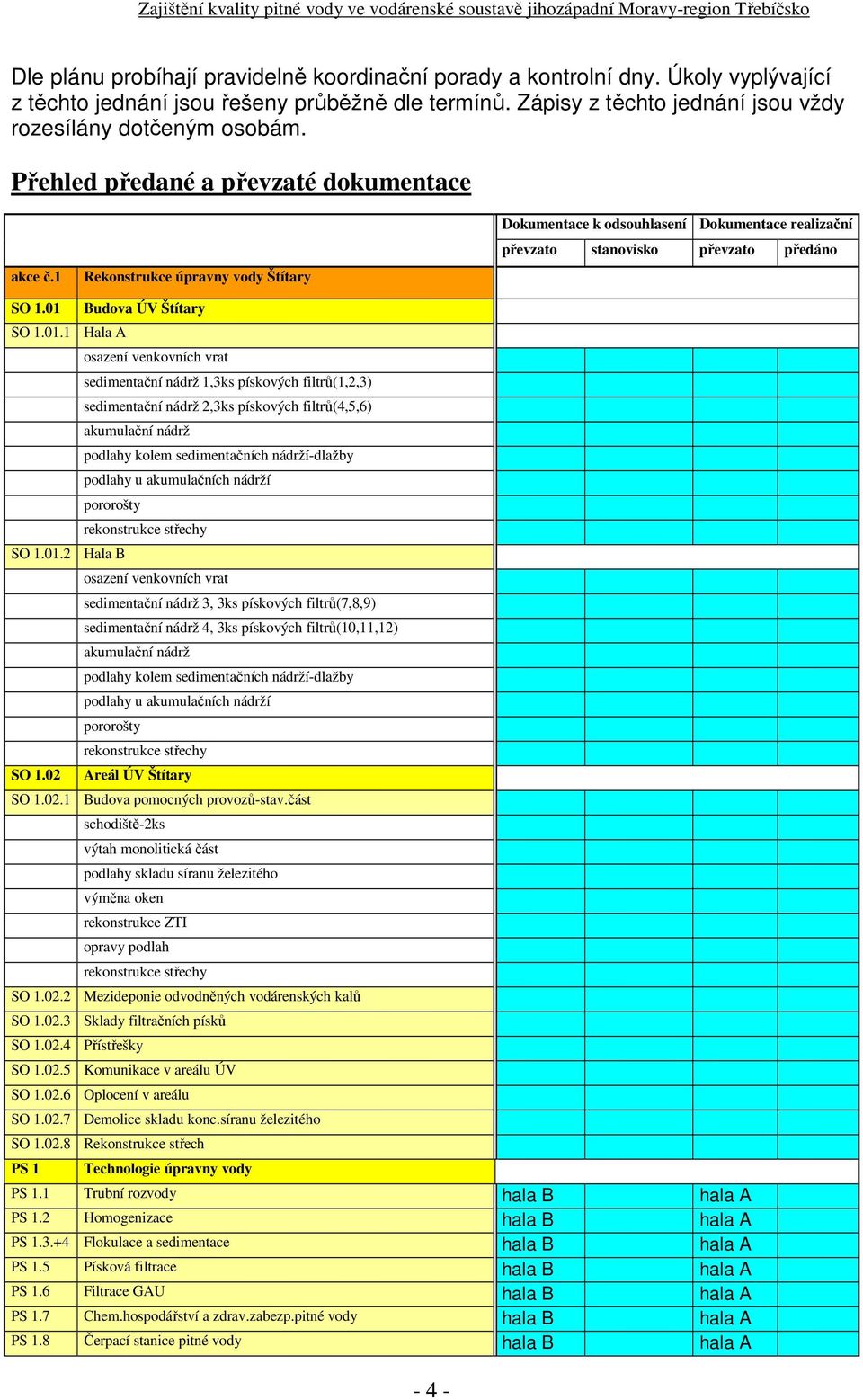

4 Dle plánu probíhají pravidelně koordinační porady a kontrolní dny. Úkoly vyplývající z těchto jednání jsou řešeny průběžně dle termínů. Zápisy z těchto jednání jsou vždy rozesílány dotčeným osobám. Přehled předané a převzaté dokumentace akce č.1 Rekonstrukce úpravny vody Štítary Dokumentace k odsouhlasení Dokumentace realizační převzato stanovisko převzato předáno SO 1.01 SO Hala A Budova ÚV Štítary osazení venkovních vrat sedimentační nádrž 1,3ks pískových filtrů(1,2,3) sedimentační nádrž 2,3ks pískových filtrů(4,5,6) akumulační nádrž podlahy kolem sedimentačních nádržídlažby podlahy u akumulačních nádrží pororošty SO Hala B SO 1.02 rekonstrukce střechy osazení venkovních vrat sedimentační nádrž 3, 3ks pískových filtrů(7,8,9) sedimentační nádrž 4, 3ks pískových filtrů(10,11,12) akumulační nádrž podlahy kolem sedimentačních nádržídlažby podlahy u akumulačních nádrží pororošty rekonstrukce střechy Areál ÚV Štítary SO Budova pomocných provozůstav.část schodiště2ks výtah monolitická část podlahy skladu síranu železitého výměna oken rekonstrukce ZTI opravy podlah rekonstrukce střechy SO Mezideponie odvodněných vodárenských kalů SO Sklady filtračních písků SO Přístřešky SO Komunikace v areálu ÚV SO Oplocení v areálu SO Demolice skladu konc.síranu železitého SO Rekonstrukce střech PS 1 Technologie úpravny vody PS 1.1 Trubní rozvody hala B hala A PS 1.2 Homogenizace hala B hala A PS Flokulace a sedimentace hala B hala A PS 1.5 Písková filtrace hala B hala A PS 1.6 Filtrace GAU hala B hala A PS 1.7 Chem.hospodářství a zdrav.zabezp.pitné vody hala B hala A PS 1.8 Čerpací stanice pitné vody hala B hala A 4

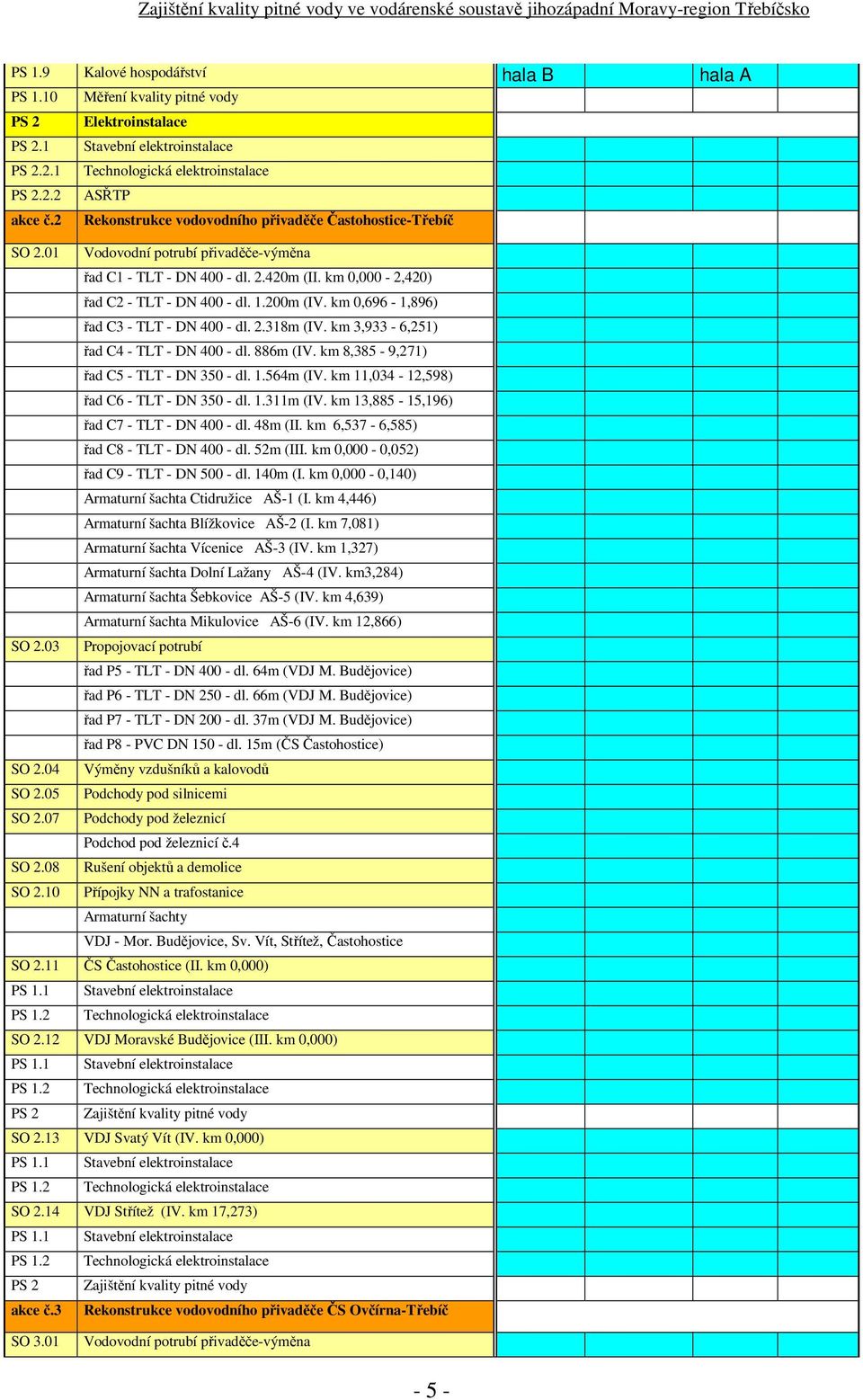

5 PS 1.9 Kalové hospodářství hala B hala A PS 1.10 Měření kvality pitné vody PS 2 Elektroinstalace PS 2.1 Stavební elektroinstalace PS Technologická elektroinstalace PS ASŘTP akce č.2 Rekonstrukce vodovodního přivaděče ČastohosticeTřebíč SO 2.01 Vodovodní potrubí přivaděčevýměna řad C1 TLT DN 400 dl m (II. km 0,000 2,420) řad C2 TLT DN 400 dl m (IV. km 0,696 1,896) řad C3 TLT DN 400 dl m (IV. km 3,933 6,251) řad C4 TLT DN 400 dl. 886m (IV. km 8,385 9,271) řad C5 TLT DN 350 dl m (IV. km 11,034 12,598) řad C6 TLT DN 350 dl m (IV. km 13,885 15,196) řad C7 TLT DN 400 dl. 48m (II. km 6,537 6,585) řad C8 TLT DN 400 dl. 52m (III. km 0,000 0,052) řad C9 TLT DN 500 dl. 140m (I. km 0,000 0,140) Armaturní šachta Ctidružice AŠ1 (I. km 4,446) Armaturní šachta Blížkovice AŠ2 (I. km 7,081) Armaturní šachta Vícenice AŠ3 (IV. km 1,327) Armaturní šachta Dolní Lažany AŠ4 (IV. km3,284) Armaturní šachta Šebkovice AŠ5 (IV. km 4,639) Armaturní šachta Mikulovice AŠ6 (IV. km 12,866) SO 2.03 Propojovací potrubí řad P5 TLT DN 400 dl. 64m (VDJ M. Budějovice) řad P6 TLT DN 250 dl. 66m (VDJ M. Budějovice) řad P7 TLT DN 200 dl. 37m (VDJ M. Budějovice) řad P8 PVC DN 150 dl. 15m (ČS Častohostice) SO 2.04 Výměny vzdušníků a kalovodů SO 2.05 Podchody pod silnicemi SO 2.07 Podchody pod železnicí Podchod pod železnicí č.4 SO 2.08 Rušení objektů a demolice SO 2.10 Přípojky NN a trafostanice Armaturní šachty VDJ Mor. Budějovice, Sv. Vít, Střítež, Častohostice SO 2.11 ČS Častohostice (II. km 0,000) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 2.12 VDJ Moravské Budějovice (III. km 0,000) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace PS 2 Zajištění kvality pitné vody SO 2.13 VDJ Svatý Vít (IV. km 0,000) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 2.14 VDJ Střítež (IV. km 17,273) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace PS 2 Zajištění kvality pitné vody akce č.3 Rekonstrukce vodovodního přivaděče ČS OvčírnaTřebíč SO 3.01 Vodovodní potrubí přivaděčevýměna 5

6 SO 3.02 SO 3.03 SO 3.04 SO 3.05 SO 3.06 SO 3.08 SO 3.09 SO 3.10 SO 3.11 PS 1.1 PS 1.2 SO 3.12 PS 1.1 PS 1.2 S PS 1.1 PS 1.2 SO 3.14 PS 1.1 PS 1.2 SO 3.15 PS 1.1 PS 1.2 PS 2 SO 3.16 PS 1.1 řad B1 TLT DN 350 dl m (I. km 0,000 1,142) řad B2 TLT DN 300 dl. 342m (II. km 0,000 0,342) řad B3 TLT DN 300 dl. 111m (III. km 0,000 0,342) řad B4 TLT DN 300 dl. 59m řad B5 TLT DN 300 dl. 126m řad B6 TLT DN 300 dl. 60m řad B7 PE DN 300 SDR 17 dl. 210m, TLT DN 300 dl.147m řad B8 TLT DN 300 dl. 800m řad B9 TLT DN 300 dl m řad B10 TLT DN 400 dl. 110m řad B11 TLT DN 350 dl m řad 12 CEMENTACE DN 400 dl. 380m, DN 500 dl. 235m Armaturní šachta Oslavička (III. km 0,000) Armaturní šachta Vlčatín Armaturní šachta Přeckov Armaturní šachta Budíkovice Armaturní šachta Pocoucov Cementace Propojovací potrubí řad P1 TLT DN 400 dl. 20m (ČS Ovčírna) řad P2 TLT DN 300 dl. 63m (VDJ Pocoucov) řad P3 TLT DN 300 dl. 60m (VDJ Pocoucov) řad P4 TLT DN 300 dl. 15m (VDJ Pocoucov) propojovací potrubí 1 TLT DN 400 dl. 30m (VDJ Týn) propojovací potrubí 2 TLT DN 150 dl. 60m (VDJ Týn) propojovací potrubí 3 TLT DN 250 dl. 60m (VDJ Týn) Výměna vzdušníků a kalovodů Podchody pod silnicemi Opravy povrchů krajských komunikací Rušení objektů a demolice Úprava příjezdových cest Přípojky NN a trafostanice Armaturní šachty VDJ Pocoucov Akumulace ČS Ovčírna Stavební elektroinstalace Technologická elektroinstalace Vodojem Baliny Stavební elektroinstalace Technologická elektroinstalace Armaturní šachta Rudíkov Stavební elektroinstalace Technologická elektroinstalace Vodojem Pocoucov 2x 400m3 Stavební elektroinstalace Technologická elektroinstalace Vodojem Pocoucov 2x 1000 m3 Stavební elektroinstalace Technologická elektroinstalace Zajištění kvality pitné vody Armaturní šachta Týn Stavební elektroinstalace 6

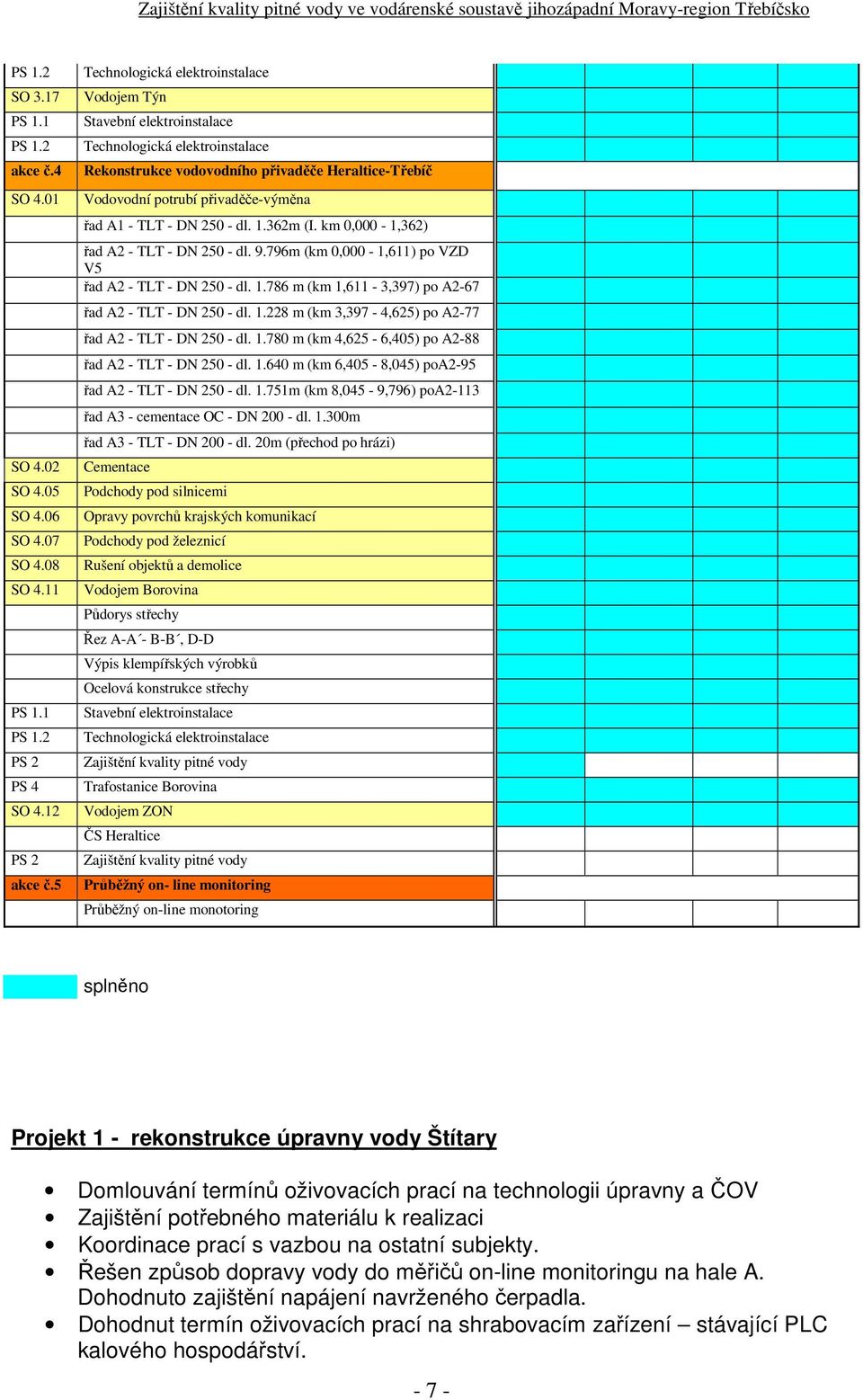

7 PS 1.2 SO 3.17 PS 1.1 PS 1.2 akce č.4 SO 4.01 SO 4.02 SO 4.05 SO 4.06 SO 4.07 SO 4.08 SO 4.11 PS 1.1 PS 1.2 PS 2 PS 4 SO 4.12 PS 2 akce č.5 Technologická elektroinstalace Vodojem Týn Stavební elektroinstalace Technologická elektroinstalace Rekonstrukce vodovodního přivaděče HeralticeTřebíč Vodovodní potrubí přivaděčevýměna řad A1 TLT DN 250 dl m (I. km 0,000 1,362) řad A2 TLT DN 250 dl m (km 0,000 1,611) po VZD V5 řad A2 TLT DN 250 dl m (km 1,611 3,397) po A267 řad A2 TLT DN 250 dl m (km 3,397 4,625) po A277 řad A2 TLT DN 250 dl m (km 4,625 6,405) po A288 řad A2 TLT DN 250 dl m (km 6,405 8,045) poa295 řad A2 TLT DN 250 dl m (km 8,045 9,796) poa2113 řad A3 cementace OC DN 200 dl m řad A3 TLT DN 200 dl. 20m (přechod po hrázi) Cementace Podchody pod silnicemi Opravy povrchů krajských komunikací Podchody pod železnicí Rušení objektů a demolice Vodojem Borovina Půdorys střechy Řez AA BB, DD Výpis klempířských výrobků Ocelová konstrukce střechy Stavební elektroinstalace Technologická elektroinstalace Zajištění kvality pitné vody Trafostanice Borovina Vodojem ZON ČS Heraltice Zajištění kvality pitné vody Průběžný on line monitoring Průběžný online monotoring splněno Projekt 1 rekonstrukce úpravny vody Štítary Domlouvání termínů oživovacích prací na technologii úpravny a ČOV Zajištění potřebného materiálu k realizaci Koordinace prací s vazbou na ostatní subjekty. Řešen způsob dopravy vody do měřičů online monitoringu na hale A. Dohodnuto zajištění napájení navrženého čerpadla. Dohodnut termín oživovacích prací na shrabovacím zařízení stávající PLC kalového hospodářství. 7

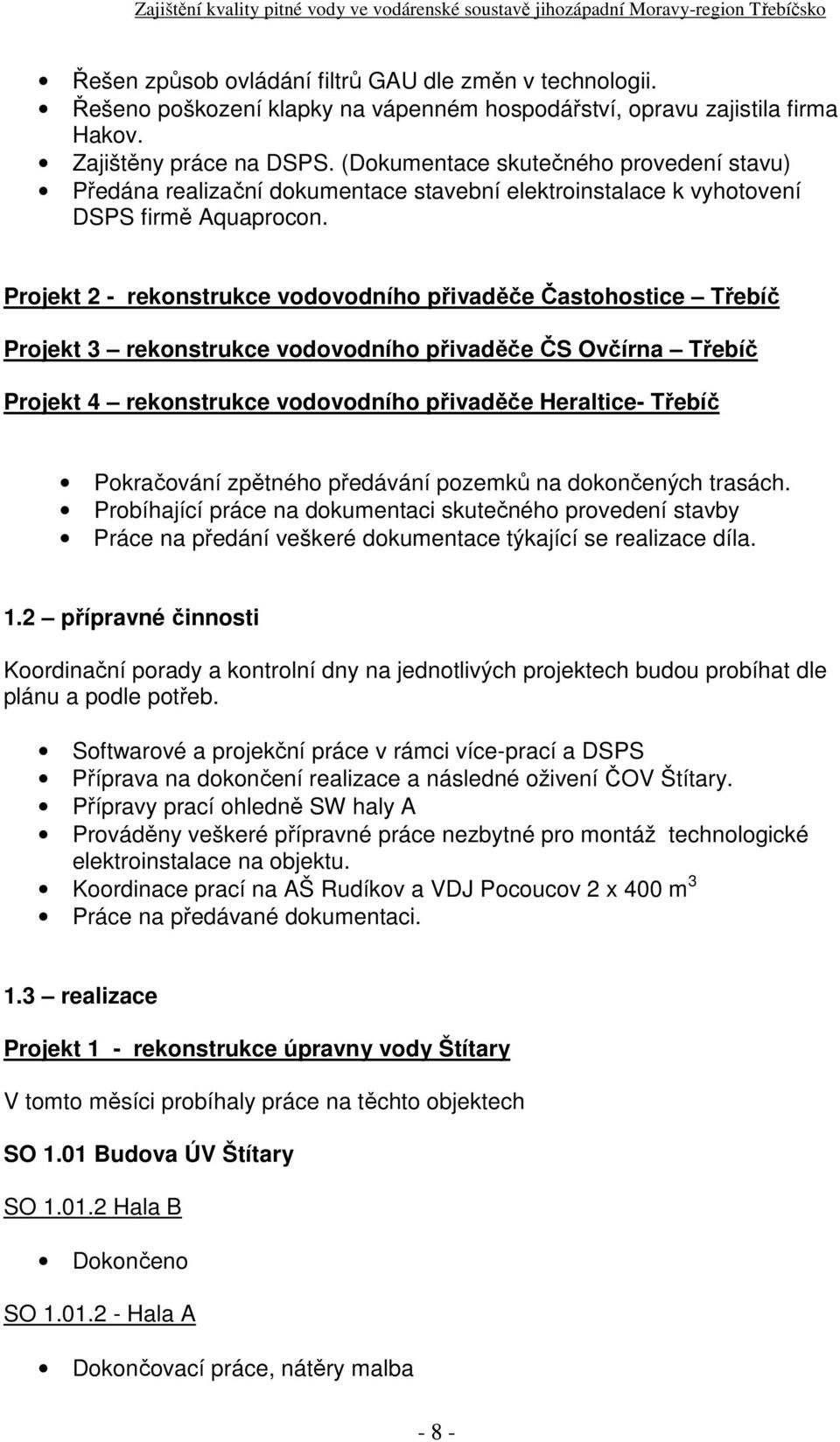

8 Řešen způsob ovládání filtrů GAU dle změn v technologii. Řešeno poškození klapky na vápenném hospodářství, opravu zajistila firma Hakov. Zajištěny práce na DSPS. (Dokumentace skutečného provedení stavu) Předána realizační dokumentace stavební elektroinstalace k vyhotovení DSPS firmě Aquaprocon. Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč Pokračování zpětného předávání pozemků na dokončených trasách. Probíhající práce na dokumentaci skutečného provedení stavby Práce na předání veškeré dokumentace týkající se realizace díla. 1.2 přípravné činnosti Koordinační porady a kontrolní dny na jednotlivých projektech budou probíhat dle plánu a podle potřeb. Softwarové a projekční práce v rámci víceprací a DSPS Příprava na dokončení realizace a následné oživení ČOV Štítary. Přípravy prací ohledně SW haly A Prováděny veškeré přípravné práce nezbytné pro montáž technologické elektroinstalace na objektu. Koordinace prací na AŠ Rudíkov a VDJ Pocoucov 2 x 400 m 3 Práce na předávané dokumentaci. 1.3 realizace Projekt 1 rekonstrukce úpravny vody Štítary V tomto měsíci probíhaly práce na těchto objektech SO 1.01 Budova ÚV Štítary SO Hala B Dokončeno SO Hala A, nátěry malba 8

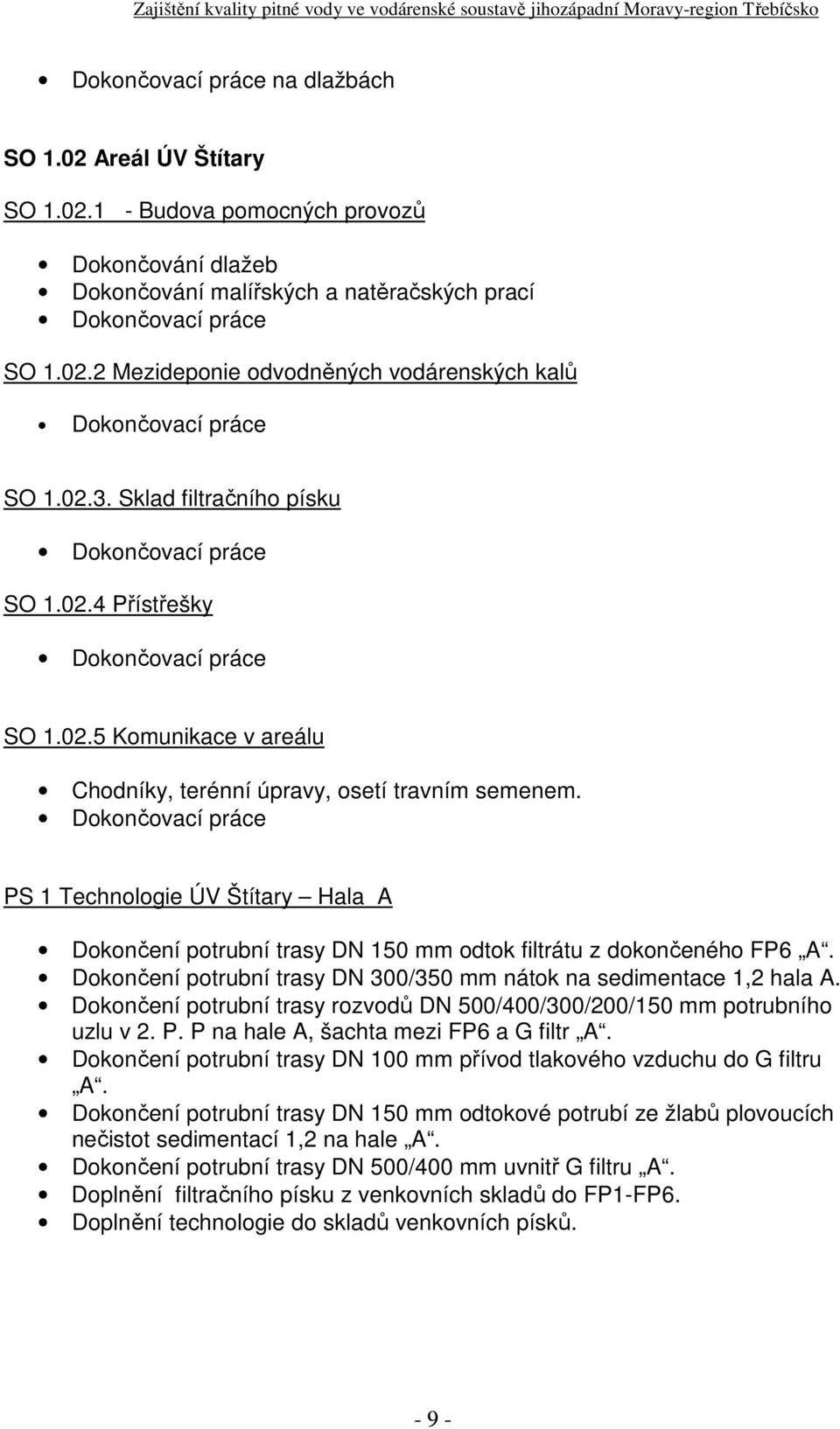

9 na dlažbách SO 1.02 Areál ÚV Štítary SO Budova pomocných provozů Dokončování dlažeb Dokončování malířských a natěračských prací SO Mezideponie odvodněných vodárenských kalů SO Sklad filtračního písku SO Přístřešky SO Komunikace v areálu Chodníky, terénní úpravy, osetí travním semenem. PS 1 Technologie ÚV Štítary Hala A Dokončení potrubní trasy DN 150 mm odtok filtrátu z dokončeného FP6 A. Dokončení potrubní trasy DN 300/350 mm nátok na sedimentace 1,2 hala A. Dokončení potrubní trasy rozvodů DN 500/400/300/200/150 mm potrubního uzlu v 2. P. P na hale A, šachta mezi FP6 a G filtr A. Dokončení potrubní trasy DN 100 mm přívod tlakového vzduchu do G filtru A. Dokončení potrubní trasy DN 150 mm odtokové potrubí ze žlabů plovoucích nečistot sedimentací 1,2 na hale A. Dokončení potrubní trasy DN 500/400 mm uvnitř G filtru A. Doplnění filtračního písku z venkovních skladů do FP1FP6. Doplnění technologie do skladů venkovních písků. 9

10 PS 2 Elektroinstalace průběžné práce na hale A instalace a připojení rozvaděčů RF1 3A zapojování klapek a indukčních průtokoměrů započaty oživovací práce připojených čidel a agregátů. technologie ČOV elektro připravena, oživeno vše instalované Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč SO 2.01 Vodovodní potrubí přivaděče výměna. na řadech SO 2.04 Výměny vzdušníků a kalníků SO 2.11 ČS Častohostice Předávání objektu Proběhla rekonstrukce trafostanic výměna traf, ochranných mříží a VN odpojovačů včetně doplňkového zemnění. Z důvodu nadměrné prašnosti při realizaci rekonstrukce objektu byly nyní vyměněny filtry nuceného chlazení rozvaděčů SO 2.12 VDJ Moravské Budějovice Provedena oprava hromosvodu na akumulacích poškozeny stavební firmou vlivem její činnosti a realizací opravy klempířských částí střechy. Předávání objektu SO VDJ Svatý Vít Proběhla rekonstrukce trafostanice výměna trafa, rozvaděče RST, VN pojistek a spodků + opatření stávajících konstrukcí novým nátěrem. Objekt dokončen SO VDJ Střítež Proběhla rekonstrukce trafostanice výměna trafa, rozvaděče RST, VN pojistek a spodků + opatření stávajících konstrukcí novým nátěrem. 10

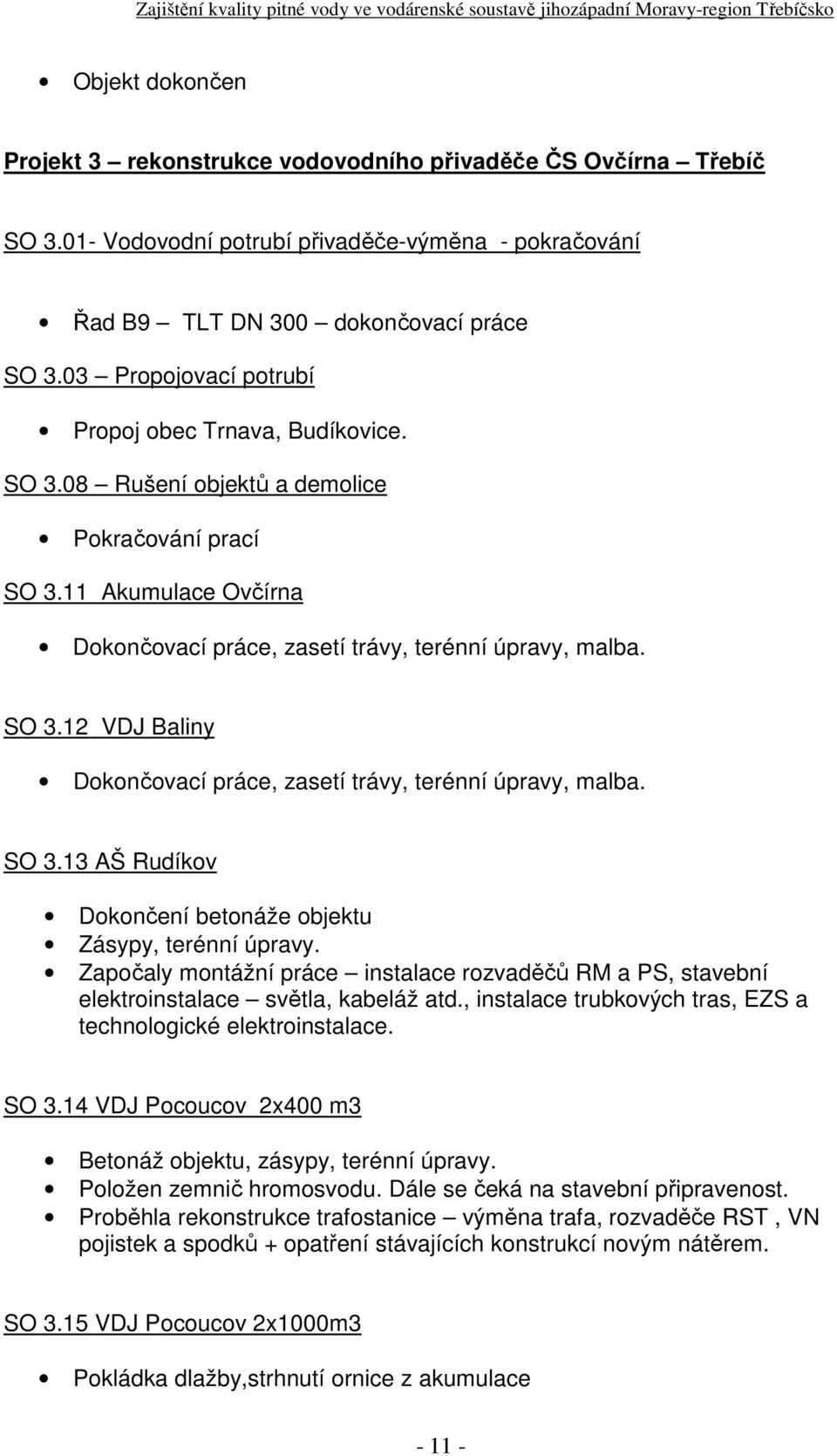

11 Objekt dokončen Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč SO 3.01 Vodovodní potrubí přivaděčevýměna pokračování Řad B9 TLT DN 300 dokončovací práce SO 3.03 Propojovací potrubí Propoj obec Trnava, Budíkovice. SO 3.08 Rušení objektů a demolice Pokračování prací SO 3.11 Akumulace Ovčírna, zasetí trávy, terénní úpravy, malba. SO 3.12 VDJ Baliny, zasetí trávy, terénní úpravy, malba. SO 3.13 AŠ Rudíkov Dokončení betonáže objektu Zásypy, terénní úpravy. Započaly montážní práce instalace rozvaděčů RM a PS, stavební elektroinstalace světla, kabeláž atd., instalace trubkových tras, EZS a technologické elektroinstalace. SO 3.14 VDJ Pocoucov 2x400 m3 Betonáž objektu, zásypy, terénní úpravy. Položen zemnič hromosvodu. Dále se čeká na stavební připravenost. Proběhla rekonstrukce trafostanice výměna trafa, rozvaděče RST, VN pojistek a spodků + opatření stávajících konstrukcí novým nátěrem. SO 3.15 VDJ Pocoucov 2x1000m3 Pokládka dlažby,strhnutí ornice z akumulace 11

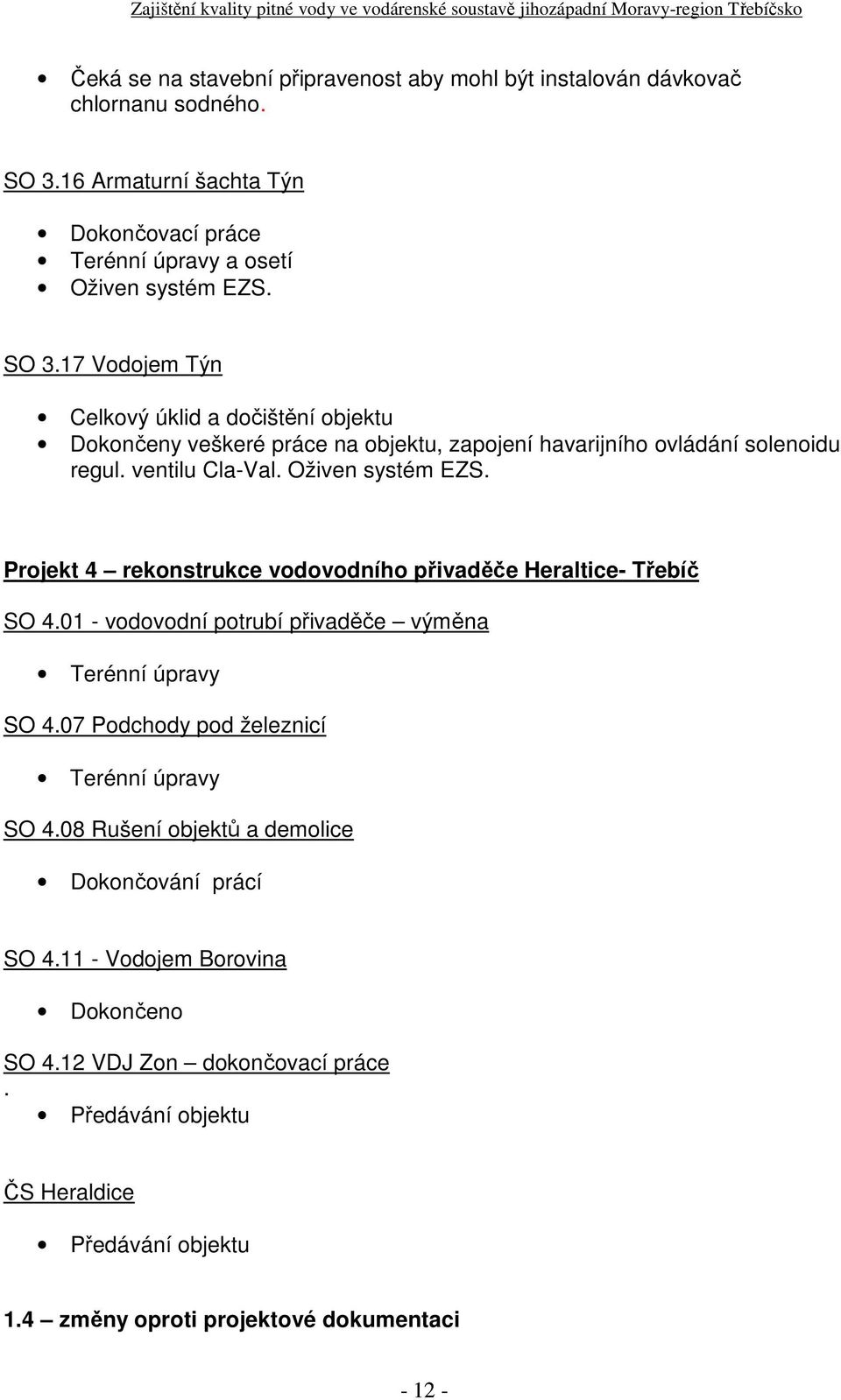

12 Čeká se na stavební připravenost aby mohl být instalován dávkovač chlornanu sodného. SO 3.16 Armaturní šachta Týn Terénní úpravy a osetí Oživen systém EZS. SO 3.17 Vodojem Týn Celkový úklid a dočištění objektu Dokončeny veškeré práce na objektu, zapojení havarijního ovládání solenoidu regul. ventilu ClaVal. Oživen systém EZS. Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč SO 4.01 vodovodní potrubí přivaděče výměna Terénní úpravy SO 4.07 Podchody pod železnicí Terénní úpravy SO 4.08 Rušení objektů a demolice Dokončování prácí SO 4.11 Vodojem Borovina Dokončeno SO 4.12 VDJ Zon dokončovací práce. Předávání objektu ČS Heraldice Předávání objektu 1.4 změny oproti projektové dokumentaci 12

13 1.5.1 pracovníci zhotovitel,podzhotovitelé,použité strojní vybavení Firma VHS plus Pracovní zařazení Počet pracovníků Stavbyvedoucí 1 Mistr 1 Dělníci HSV 6 Specialisté 4 Strojní vybavení Počet Auta osobní 3 1 Auta nákladní 3 Nakladače 1 Bagry a rypadla 1 Hutnící technika 1 Jeřáby 0 Drobná mechanizace 2 Ostatní 1 Poznámka Poznámka Firma Veselý Pracovní zařazení Počet pracovníků Stavbyvedoucí 1 Mistr 0 Dělníci HSV 3 Specialisté poznámka Strojní vybavení Počet Poznámka Auta osobní 1 Auta nákladní 1 Dozer Bagry a rypadla Hutnící technika 0 Drobná mechanizace 3 2ks kalové čerpadlo,1ks elektrocentrála Firma Outulný Pracovní zařazení Počet pracovníků Stavbyvedoucí 2 1 Mistr 2 Dělníci HSV 8 Specialisté 2 2 poznámka Strojní vybavení Počet Auta osobní 4 Auta nákladní 1 Poznámka 13

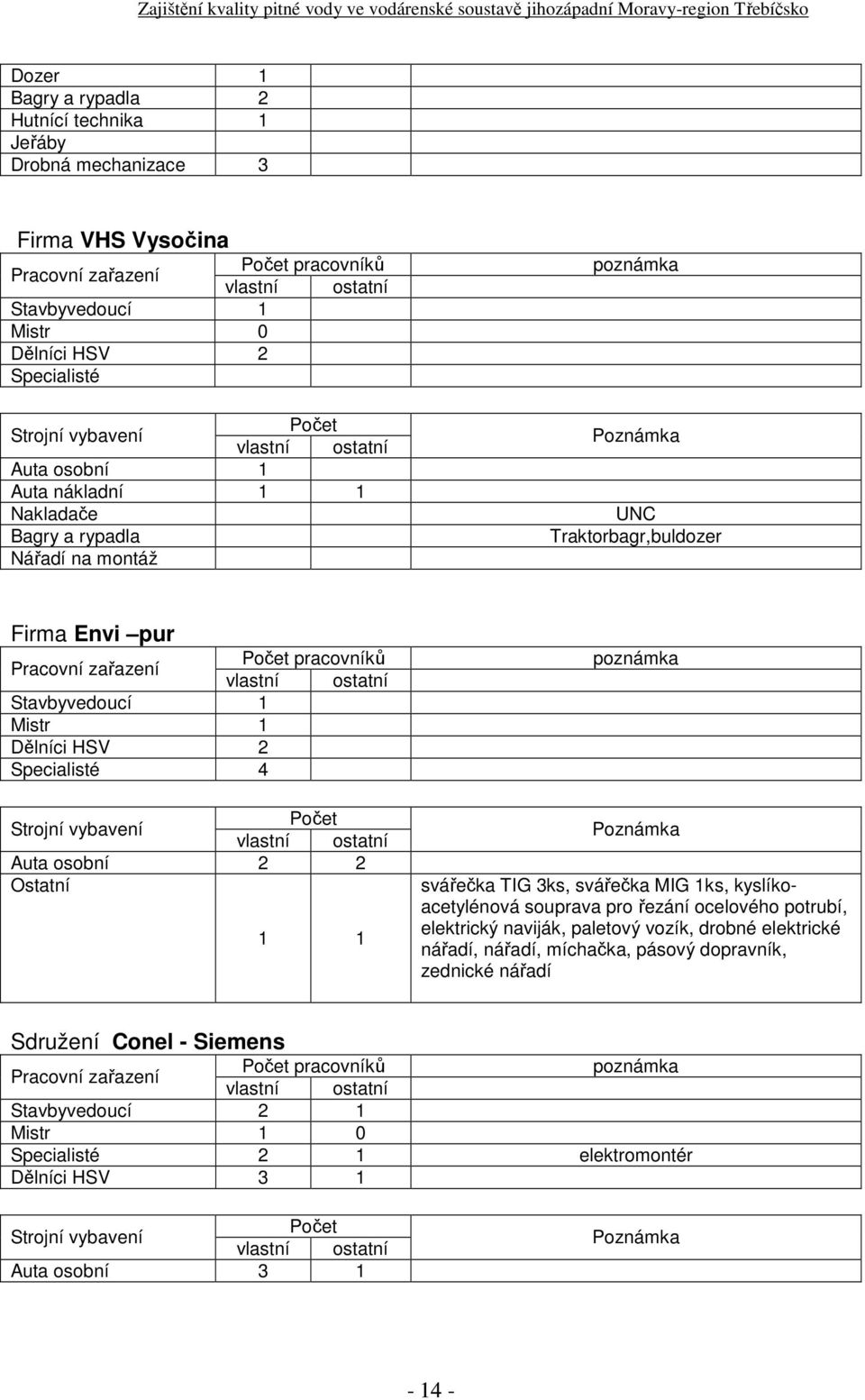

14 Dozer 1 Bagry a rypadla 2 Hutnící technika 1 Jeřáby Drobná mechanizace 3 Firma VHS Vysočina Pracovní zařazení Počet pracovníků Stavbyvedoucí 1 Mistr 0 Dělníci HSV 2 Specialisté Strojní vybavení Počet Auta osobní 1 Auta nákladní 1 1 Nakladače Bagry a rypadla Nářadí na montáž poznámka Poznámka UNC Traktorbagr,buldozer Firma Envi pur Pracovní zařazení Počet pracovníků Stavbyvedoucí 1 Mistr 1 Dělníci HSV 2 Specialisté 4 Strojní vybavení Počet Auta osobní 2 2 Ostatní 1 1 poznámka Poznámka svářečka TIG 3ks, svářečka MIG 1ks, kyslíkoacetylénová souprava pro řezání ocelového potrubí, elektrický naviják, paletový vozík, drobné elektrické nářadí, nářadí, míchačka, pásový dopravník, zednické nářadí Sdružení Conel Siemens Pracovní zařazení Počet pracovníků poznámka Stavbyvedoucí 2 1 Mistr 1 0 Specialisté 2 1 elektromontér Dělníci HSV 3 1 Počet Strojní vybavení Auta osobní 3 1 Poznámka 14

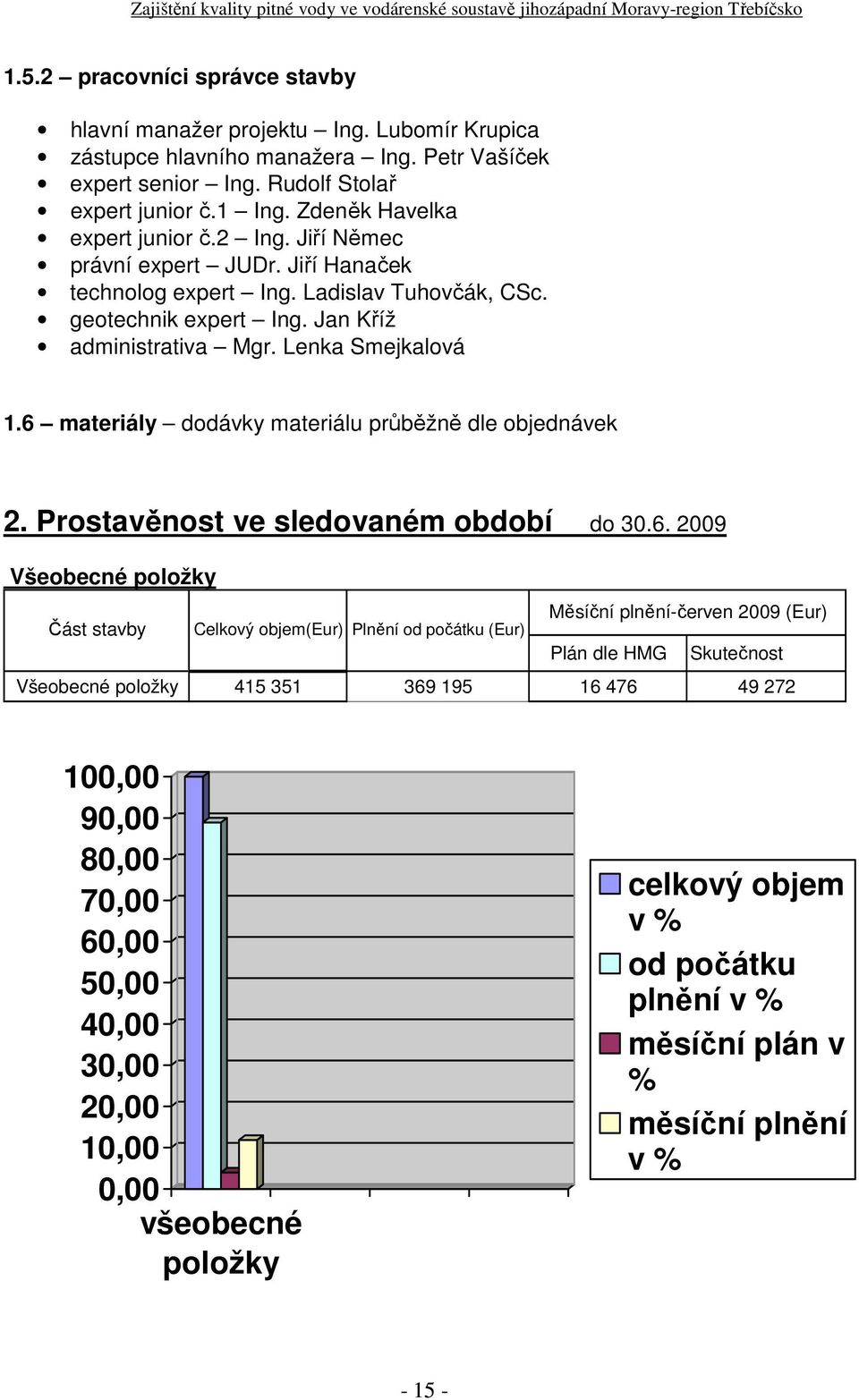

15 1.5.2 pracovníci správce stavby hlavní manažer projektu Ing. Lubomír Krupica zástupce hlavního manažera Ing. Petr Vašíček expert senior Ing. Rudolf Stolař expert junior č.1 Ing. Zdeněk Havelka expert junior č.2 Ing. Jiří Němec právní expert JUDr. Jiří Hanaček technolog expert Ing. Ladislav Tuhovčák, CSc. geotechnik expert Ing. Jan Kříž administrativa Mgr. Lenka Smejkalová 1.6 materiály dodávky materiálu průběžně dle objednávek 2. Prostavěnost ve sledovaném období do Všeobecné položky Měsíční plněníčerven 2009 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Všeobecné položky ,00 90,00 80,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0,00 všeobecné položky celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 15

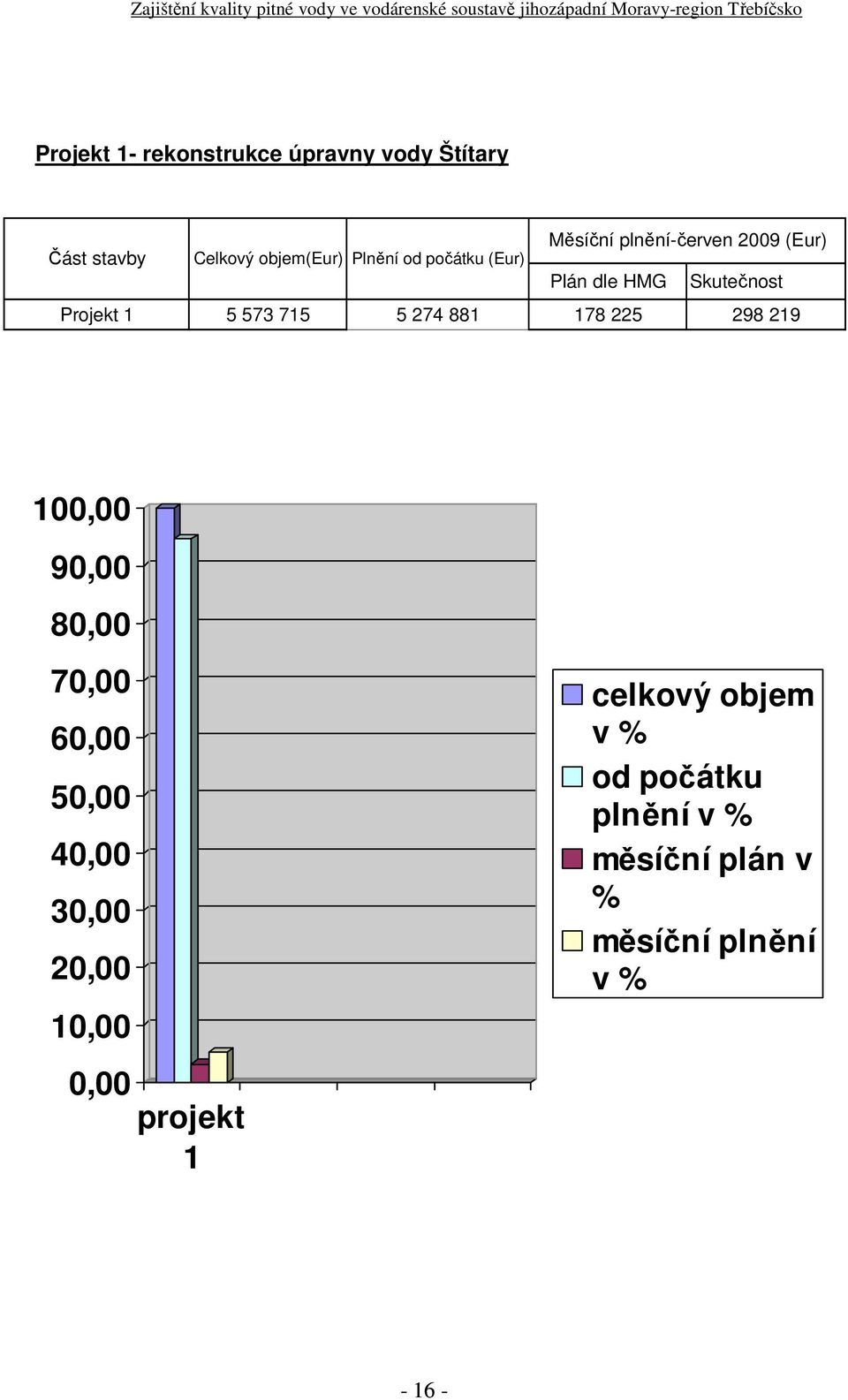

16 Projekt 1 rekonstrukce úpravny vody Štítary Měsíční plněníčerven 2009 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt ,00 90,00 80,00 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0,00 projekt 1 celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 16

17 Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč Měsíční plněníčerven 2009 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 2 17

18 Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč Měsíční plněníčerven 2009 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 3 18

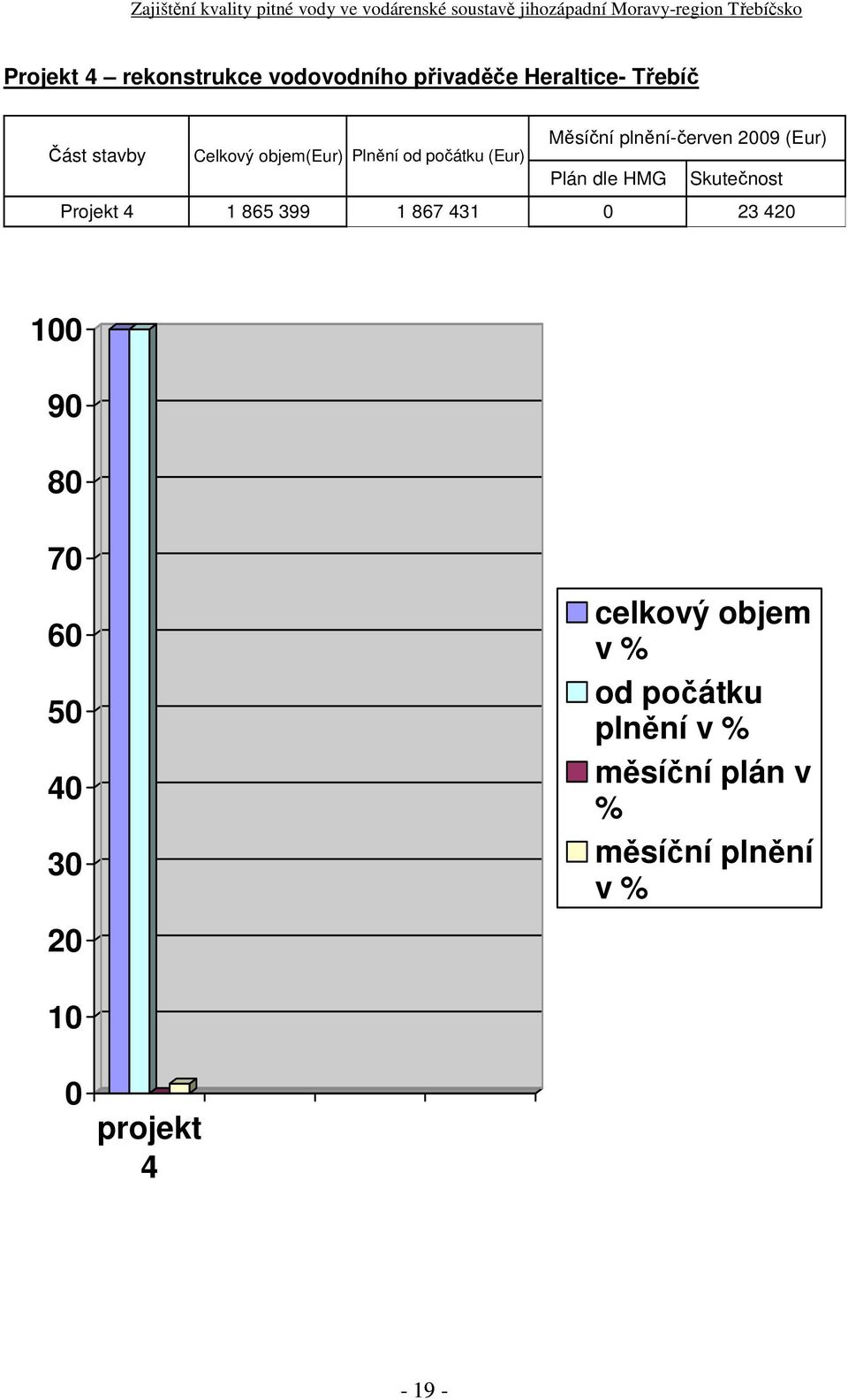

19 Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč Měsíční plněníčerven 2009 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 4 19

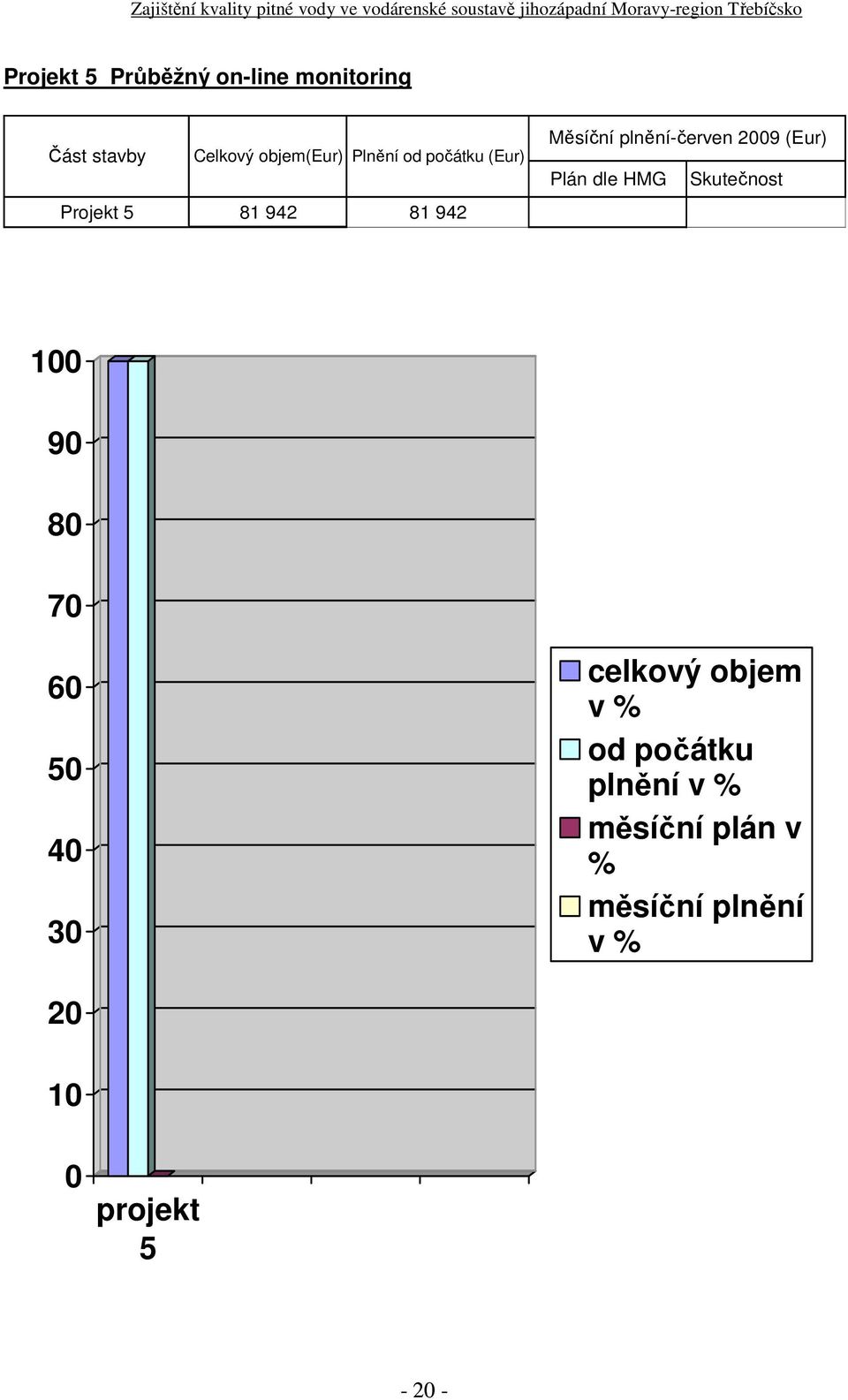

20 Projekt 5 Průběžný online monitoring Část stavby Celkový objem(eur) Plnění od počátku (Eur) Projekt Měsíční plněníčerven 2009 (Eur) Plán dle HMG Skutečnost celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % projekt 5 20

21 2.2 celkové plnění od počátku stavby k Tabulka plnění od počátku stavby k Část stavby Celkový objem včetně změnových listů (Eur) Od počátku v ( Eur) Plán dle HMG Skutečnost Všeobecné položky Projekt Projekt Projekt Projekt Projekt Celá stavba Plánovaná činnost v nadcházejícím období 3.1 inženýrské činnosti Koordinační práce s ostatními dodavateli pro včasné dokončení díla. 3.2 přípravné činnosti Předávání objektů 3.3 realizace Projekt 1 rekonstrukce úpravny vody Štítary SO Hala A SO Budova pomocných provozů SO Mezideponie odvodněných vodárenských kalů 21

22 SO Přístřešky SO Komunikace v areálu SO Oplocení areálu ÚV PS 1 technologie úpravny vody Zavezení aktivního uhlí do G filtru na hale A. Montážní práce na monitoringu kvality vody od HachLange na hale A. Dokončení více prací na G filtru haly A. Příprava a provedení KZ haly A. PS 2 Elektroinstalace Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč SO 2.01 Vodovodní potrubí přivaděčevýměna SO 2.04 Výměny vzdušníků a kalníků SO 2.11 ČS Častohostice SO 2.12 VDJ Moravské Budějovice SO 2.13 VDJ Svatý Vít 22

23 Dokončeno SO VDJ Střítež Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč. SO 3.01 Vodovodní potrubí přivaděčevýměna pokračování, terénní úpravy SO 3.02 Vodovodní potrubí přivaděče cementace Dokončení prací SO 3.08 Demolice objektů SO 3.11 Akumulace Ovčírna, malba, úklid SO 3.12 VDJ Baliny, malba, úklid SO 3.13 Armaturní šachta Rudíkov SO 3.15 Vodojem Pocoucov 1000 m3 SO 3.16 Armaturní šachta Týn 23

24 SO 3.17 Vodojem Týn Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč SO 4.01 Vodovodní potrubí přivaděčevýměna SO 4.08 Rušení objektů a demolice SO 4.12 VDJ Zon 3.4 změny oproti projektové dokumentaci pracovníci zhotovitele, podzhotovitelé, použité strojní vybavení Firma VHS plus Pracovní zařazení Počet pracovníků Poznámka Stavbyvedoucí 2 1 Mistr 1 Dělníci HSV 10 2 Specialisté 6 2 Obkladači,zedníci,vodovodní montér Strojní vybavení Počet Poznámka Auta osobní 2 1 Auta nákladní 1 Nakladače 0 Bagry a rypadla 1 Hutnící technika 1 Jeřáby 1 Drobná mechanizace 2 Ostatní 1 Elektrocentrála,kotoučová pila 24

25 Firma Veselý Pracovní zařazení Počet pracovníků poznámka Stavbyvedoucí 1 Mistr 0 Dělníci HSV 6 Specialisté 3 2 Obkladači,zedníci Strojní vybavení Počet Poznámka Auta osobní 1 Auta nákladní 1 Dozer 1 Bagry a rypadla 1 Hutnící technika 1 Jeřáby Drobná mechanizace 3 2ks kalové čerpadlo,1ks elektrocentrála Ostatní Firma Outulný Pracovní zařazení Počet pracovníků Stavbyvedoucí 2 1 Mistr 2 Dělníci HSV 8 Specialisté 2 2 poznámka Strojní vybavení Počet Auta osobní 4 Auta nákladní 1 Dozer 1 Bagry a rypadla 2 Hutnící technika 1 Jeřáby 1 Drobná mechanizace 3 Poznámka Firma VHS Vysočina Pracovní zařazení Počet pracovníků Stavbyvedoucí 1 1 Mistr 0 Dělníci HSV 4 Specialisté 2 2 poznámka Strojní vybavení Počet Poznámka Auta osobní 2 4 Auta nákladní 2 1 Nakladače 1 UNC Bagry a rypadla 1 Traktorbagr,buldozer 25

26 Hutnící technika 1 Jeřáby 1 Autojeřáb Nářadí na montáž 1 Firma Envi pur Pracovní zařazení Počet pracovníků poznámka Stavbyvedoucí 1 1 Mistr 1 Dělníci HSV Specialisté 5 3 Vodovodní montér,svářeč Strojní vybavení Počet Auta osobní 2 2 Ostatní 1 1 Poznámka svářečka TIG 3ks, svářečka MIG 1ks, kyslíkoacetylénová souprava pro řezání ocelového potrubí, elektrický naviják, paletový vozík, drobné elektrické nářadí, nářadí, míchačka, pásový dopravník, zednické nářadí Sdružení Conel Siemens Pracovní zařazení Počet pracovníků poznámka Stavbyvedoucí 2 1 Mistr 1 2 Specialisté 2 2 elektromontér Strojní vybavení Počet Auta osobní 2 2 Ostatní 1 1 Poznámka pracovníci správce stavby hlavní manažer projektu Ing. Lubomír Krupica zástupce hlavního manažera Ing. Petr Vašíček expert senior Ing. Rudolf Stolař expert junior č.1 Ing. Zdeněk Havelka expert junior č.2 Ing. Jiří Němec právní expert JUDr. Jiří Hanaček geotechnik expert Ing. Jan Kříž administrativa Mgr. Lenka Smejkalová 3.6 materiály dodávány průběžně dle objednávek a potřeb stavby 26

27 4. Harmonogramy 4.1 celkový 27

28 28

29 4.2 jednotlivé části v tomto měsíci probíhaly práce na projektu Všeobecné položky, 1, 2, 3, finanční plnění k Část stavby celková cena včetně ZL za období od počátku % zůstatek Všeobecné položky , ,74 88,9% ,42 Projekt , ,46 94,7% ,88 Projekt , ,89 99,4% ,70 Projekt , ,11 96,0% ,55 Projekt , ,70 100,0% 0,00 Projekt , ,99 100,0% 0,00 Celá stavba , , ,89 96,9% , zdůvodnění a řešení odchylek v tomto měsíci byl objem finančního plnění celé stavby ,34 Eur. Celkový objem již provedených a vyfakturovaných prací je ,89 Eur, což je96,9 % z celkové ceny díla. 5. Požadavky investora, objednatele a zhotovitele 5.1. Požadavky zhotovitele V průběhu tohoto měsíce byly schváleny změnové listy PV/ 049, PV/050, PV/051, PV/042, PV/052, PV/056, PV/057, PV/058, PV/059, PV/060, PV/061, PV/

30 Přehled změn SOD označení datum cenové porovnání celkový vztah předmět změny změny stavby objektu předložení schválení sleva navýšení mezisoučet k SOD EUR EUR EUR % PV/001 projekt 2 SO 2.01 prodloužení řadu C , ,12 0,035 PV/002 projekt 1 PS1.01 zkapacitnění haly A , ,89 0,087 PV/003 projekt 1 SO1.01 obklad filtračních písků , ,00 0,092 PV/004 projekt 1 SO1.01 doplnění sanací,hala B , ,61 0,123 PV/005 projekt 4 SO4.02 cementace , ,73 0,224 PV/006 projekt 1 SO oplocení areálu ÚV , ,30 0,300 PV/007 projekt 2 SO 2.05 podchody pod silnic , ,18 0,301 PV/008 projekt 1 SO sklady filtr.písků , ,45 0,349 PV/010 projekt 1 PS1.01 zkapacitnění haly B , ,73 0,384 PV/009 projekt 2 SO2.13 Sv.Vít sanace , ,37 0,782 PV/011 vš.pol. vš. pol. reklamní tabule , ,05 0,729 PV/012 projekt 1 SO Komunikace , ,43 0,620 PV/013 projekt 1 SO 1.01 střecha hala A,B , ,74 0,539 PV/014 projekt 1 SO 1.02 střecha pomocné prov , ,83 0,537 PV/015 projekt 2 SO 2.11 Sanace do 100% , ,44 0,773 PV/016 projekt 2 PS 2 Hygienizace , ,76 0,636 PV/017 projekt 3 PS 2 Hygienizace , ,13 0,563 PV/018 projekt 4 PS 2 Hygienizace , ,92 0,570 PV/019 projekt 1 PS 1 dávkování chemikálií , ,41 0,723 PV/020 projekt 4 SO 4.11 Sanace do 100% , ,05 1,115 PV/021 projekt 2 SO 2.07 podchody pod želez , ,30 1,197 PV/022 projekt 3 SO 3.17 VDJ Týn sanace , ,56 1,717 PV/030 projekt 2 SO 2.14 VDJ Střítež sanace , ,50 2,624 PV/023 projekt 4 SO 4.05 Podchody pod siln , ,76 2,741 PV/024 projekt 4 SO 4.07 Podchody pod želez , ,17 2,827 PV/025 projekt 4 SO 4.01 Potrubí přivaděče , ,24 2,817 PV/026 projekt2 SO 2.01 Potrubí přivaděče , ,37 3,015 PV/027 projekt 2 SO 2.12 VDJ M.Budějovice , ,20 3,319 PV/028 projekt 5 monitor. Odkys.stan.Heraltice , ,80 3,332 PV/031 projekt 2 SO 2.11 Technolog.vystrojení , ,40 3,550 PV/032 projekt 2 SO 2.12 Technolog.vystrojení , ,19 3,588 PV/033 projekt 2 SO 2.14 Technolog.vystrojení , ,83 3,648 PV/034 projekt 2 SO 2.13 Technolog.vystrojení , ,15 3,663 PV/035 projekt 1 SO 1.01 filtrační písky (hala A) , ,26 3,668 PV/036 projekt 1 SO 1.01 doplnění sanací,hala A , ,87 3,699 PV/029 projekt 4 PS 2 zajištění kvality vody , ,35 3,763 PV/037 projekt 2 SO 2.10 přípojky NN,trafostanice , ,09 3,931 PV/038 projekt 2 PS 1.1 stavebí elektroinstalace , ,59 4,047 PV/039 projekt 4 PS 1 stavebí elektroinstalace , ,04 4,098 PV/040 projekt 3 SO 3.12 Sanace do 100% , ,35 4,233 PV/041 projekt 3 SO 3.11 Sanace do 100% , ,63 4,333 PV/043 projekt 3 SO 3.17 Technolog.vystrojení , ,21 4,354 PV/044 projekt 3 SO 3.12 Technolog.vystrojení , ,39 4,359 PV/045 projekt 3 SO 3.11 Technolog.vystrojení , ,29 4,369 PV/046 projekt 3 SO 3.15 Technolog.vystrojení , ,20 4,376 PV/047 projekt 4 SO 4.12 Technolog.vystrojení , ,47 4,378 PV/048 projekt 3 SO 3.15 Sanace do 100% , ,46 4,742 PV/049 projekt 4 PS 1.2 elektroinstalace( doplnění) , ,61 4,756 PV/050 projekt 1 PS 2.1 doplnění) , ,15 4,744 PV/051 projekt 2 PS 1.2 elektroinstalace( doplnění) , ,71 4,804 PV/042 projekt 2 SO 2.03 Propojovací potrubí , ,22 4,848 PV/052 projekt 2 SO 2.11 ČS Častohostice , ,44 4,917 PV/056 projekt 3 PS 1.1 podlaha,zámečnické Stavební elektroinstalace , ,85 4,956 PV/057 projekt 3 SO 3.01 geodetické zaměření,kácení, , ,11 4,964 PV/058 projekt 3 SO 3.03 geodetické zaměření , ,75 4,952 PV/059 projekt 3 SO 3.05 geodetické zaměření , ,01 4,946 PV/060 projekt 3 SO 3.14 Pocoucov 2x 400, sanace do , ,47 5,110 PV/061 projekt 3 SO %, Pocoucov oplechování 2x 1000, soklu a , ,77 5,134 PV/062 projekt 3 SO 3.11 oplechování Akumulace Ovčírna soklu a reprofilační malta pod , ,53 5,168 30

31 5.2. Požadavky investora Zajištění stálého provozu na rekonstruovaných objektech. Zhotovitel urychlí práce na předávání pozemků po dokončení terénních úprav na jednotlivých přivaděčích vlastníkům a nájemcům Před zahájením pokládky potrubí je nutno provádět důslednou kontrolu dodaného materiálu Požadavky na zajištění jednotlivých odstávek konzultovány s dodavatelem stavební části a provozovatelem. 6. Bezpečnost práce,vliv na životní prostředí Pracovníci zhotovitele jsou proškolení z BOZP a PO a absolvovali školení a zdravotní prohlídky nutné pro práce na vodárenských objektech. Kontrolu dodržování bezpečnosti práce provádí mistr a stavbyvedoucí. Během minulého období nebyly zjištěny žádné závažné přestupky v oblasti bezpečnosti práce a požární ochrany a nebyly zjištěny negativní vlivy na životní prostředí 7. Zkoušky Průběžná revize nově instalovaného elektro zařízení tak, aby mohla být předčasně užívána. 8. Přílohy Fotodokumentace příloha č

32 Příloha 1 ÚV Štítary pískové filtry 32

33 Příloha 2 ÚV Štítary Technologie 33

34 Příloha 3 ÚV Štítary Odplynění prací vody 34

35 Příloha 4 ÚV Štítary 35

36 Příloha 5 ÚV Štítary 36

37 Příloha 6 ÚV Štítary elektroinstalace Haly A 37

38 Příloha 7 ÚV Štítary technologické vystrojení 38

39 Příloha 8 ÚV Štítary pískové filtry 39

40 Příloha 9 Projekt 2 VDJ Svatý Vít trafostanice 40

41 Příloha 10 Projekt 2 VDJ Svatý Vít trafostanice 41

42 Příloha 11 projekt 3 trafostanice 42

43 Příloha 12 projekt 3 trafostanice 43

44 Příloha 13 Projekt 3 44

45 Příloha 14 Projekt 3 trafostanice 45

46 Příloha 15 Projekt 3 trafostanice 46
