NÁVOD K OVLÁDÁNÍ PÁLÍCÍHO STROJE A ŘÍDÍCÍHO SYSTÉMU RIPAST 401

Transkript

1 NÁVOD K OVLÁDÁNÍ PÁLÍCÍHO STROJE A ŘÍDÍCÍHO SYSTÉMU RIPAST 401

2 Start stroje Stroj se uvádí do provozu stisknutím talčítka START na ovládacím panelu. Po zapnutí stroje a načtení operačního systému se objeví na displeji hlavní menu

3 Technologická klávesnice K ovládání stroje slouží klávesnice umístěná pod displejem s dotykovým panelem. Klávesnice je rozčleněna do několika funkčních oblastí. ovládání jednotlivých hořáků současné ovládání všech hořáků zapnutí automatického sledování výšky hořáku nad plechem u příslušného hořáku vypnutí automatického sledování výšky hořáku nad plechem u příslušného hořáku otočný knoflík složí k nastavení požadované rychlosti pojezdu pálícího stroje

4 vypnutí nahřívacího kyslíku a plynu zapnutí nahřívacího kyslíku, plynu a zapnutí zapalovače vypnutí řezacího kyslíku, vypnutí plazmového hořáku zapnutí řezacího kyslíku, zapnutí plazmového hořáku vypnutí nastavování základní výšky plazmového hořáku zapnutí nastavování základní výšky plazmového hořáku uložení aktuální výšky plazmového hořáku

5 jízda zpět po tvaru stop programu programu návrat na nulový bod uložení nahřívacího času jízda zadaným směrem (opětovným stiskem se stroj zastaví) rychloposuv

6 Dotykový displej

7 K vyvolání ovládacího menu je určeno tlačítko MENU vpravo dole (opětovným stisknutím tlačítka se menu skryje). Po jeho stisknutí se zobrazí následující ovládací menu. Výběr plánu Úpravy plánu Nastavení pozice Nastavení hořáku Pevné tvary Parametry stroje Konec pálení Načítání pálících plánů Kopírování, rotace pálícího plánu, nastavení řezací rychlosti a počátku pálení Nastavování souřadnic a rotace stroje podle plechu Nastavování typu a vlastností hořáků Jednoduchý editor pevných tvarů Nastavení parametrů stroje (chráněno heslem) Ukončení práce na stroji

8 Výběr plánu Po stisknutí volby Výběr plánu se zobrazí následující menu Maximalni rychlost rezani Nastaveni maximální řezací rychlosti (m / min ) Rezaci spara Nastavení šířky řezné spáry ( v milimetrech ) Zakladni rotace Opakovani v ose X Natočení pálícího plánu Počet kopií pálícího plánu v ose X Mezera v ose X Mezera mezi kopírovanýmipálícími plány v ose X ( mm ) Posun sestavy v ose X Posun pálícího plánu nebo sestavy od počátku v ose X ( mm ) Opakovani v ose Y Počet kopií pálícího plánu v ose Y Mezera v ose Y Mezera mezi kopírovanýmipálícími plány v ose Y ( mm ) Posun sestavy v ose Y Posun pálícího plánu nebo sestavy od počátku v ose Y ( mm ) Paleni od tvaru Paleni od entity Celkova rotace Začátek pálení od určeného výpalku (propalu). Cislem tvaru se rozumí pořadové číslo propalu od začátku pálícího plánu (např. mezikruží = 2 tvary) Natočení sestavy vytvořené kopírováním v ose X a Y

9 Po stisknutí tlačítka s požadovanou funkcí z předchozího seznamu se objeví editor pro zadávání hodnot <--- Smazání znaku SMAZAT Smazání celého údaje OBNOVIT Obnovení hodnoty ZRUSIT Ukončení editace bez uložení hodnoty ULOZIT Potvrzení hodnoty

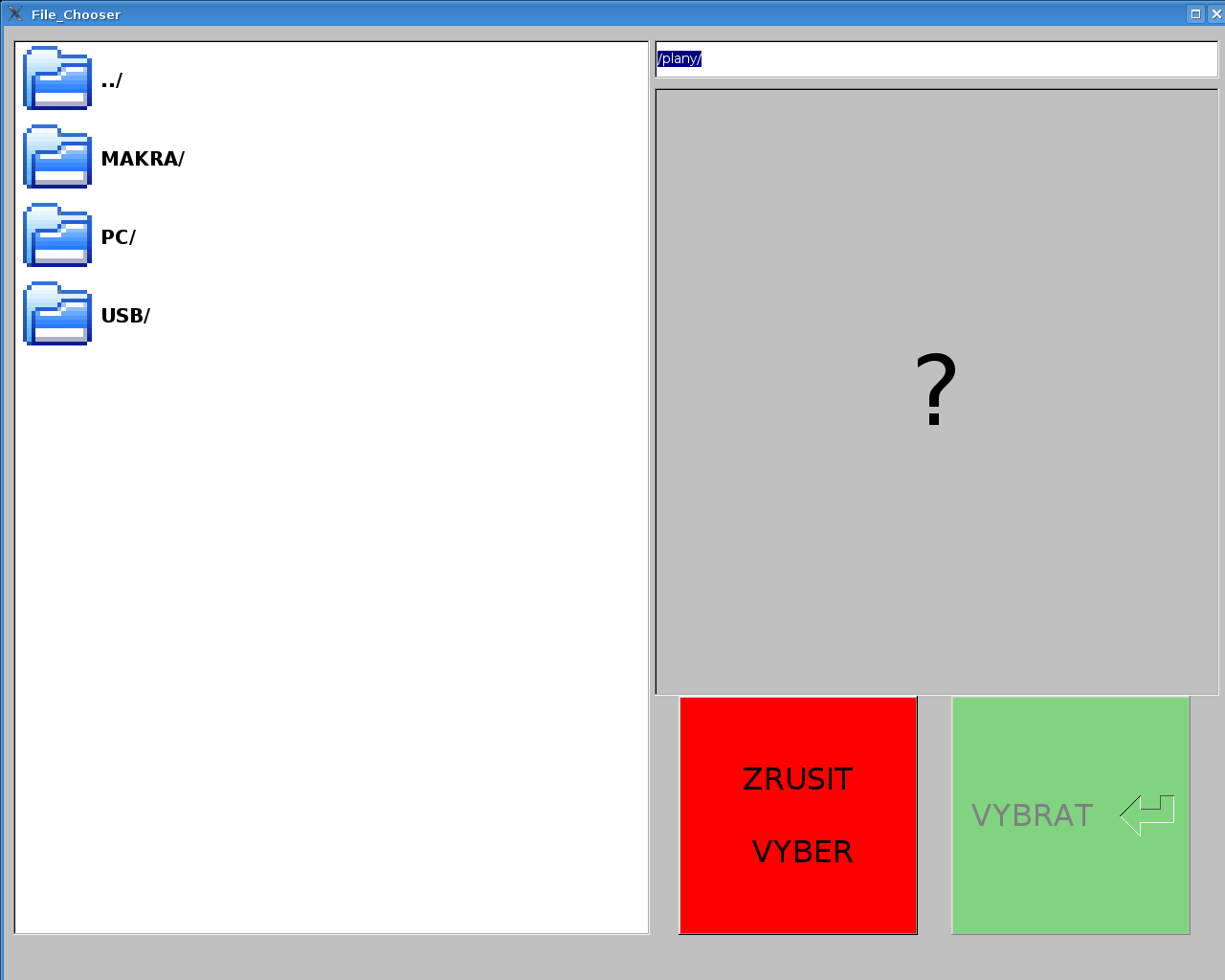

10 Po zadání všech potřebných parametrů následuje volba tlačítkem POUZIT a objeví se následující obrazovka V levé části se zobrazí názvy adresářů MAKRA PC USB Adresář pro načítání plánů vytvořených v menu Pevné tvary Adresář pro načítání plánů přes síťové připojení Adresář pro načítání plánů z přenosného média

11 Po zvolení adresáře pro načítání plánů se objeví obrazovka se seznamem plánů umístěných v tomto adresáři Vybraný pálící plán se načte stisknutím tlačítka VYBRAT a objeví se opět obrazovka základního menu se zvoleným plánem

12 V dolní části displeje je zobrazen název načteného plánu, minimální rozměr plechu potřebný k vypálení plánu a zvolená kompenzace. Úpravy plánu Po stisknutí volby Úpravy plánu se zobrazí stejné okno jako v případě volby Výběr plánu. Po úpravě pálícího plánu se změny uloží tlačítkem POUZIT a objeví se opět obrazovka základního menu i s upraveným plánem

13 Nastavení pozice Po stisknutí tlačítka Nastavení pozice se objeví tato obrazovka Poloha X Poloha Y Nulovani souradnic Rotace desky Rotace podle polohy horaku Nastavení polohy stroje v ose X Nastavení polohy stroje v ose Y Nastavení nulového bodu Nastavení rotace plechu Nastavení rotace plechu podle aktuální polohy hořáku Pokud má být použita rotace plechu je nuté nejprve nastavit rotaci a potom načíst plán Pokud je nastavena rotace plechu, potom se v informačním políčku ROTACE DESKY zobrazí nápis ANO Při zadávání rotace pro další plech je nutné současnou rotaci nastavit na 0 a potom nastavit rotaci novou

14 Nastavení hořáku Po stisknutí tlačítka Nastavení hořáku se objeví tato obrazovka Hořáky autogen Typ hořáku Hořák plazma Zápalná výška plazmy Propalovací výška plazmy Řezací výška plazmy Rychlost hořáku plazmy Rychlost při propalu Najíždění plazmového hořáku Volba čísel hořáků, na kterých se budou používat kapacitní čidla (číslování je vždy z levé strany ramene stroje) Volba typu hořáku 1 autogen 2 plazma bez čekání na propalu 3 plazma s čekáním na propalu Volba čísla hořáku na kterém je umístěn plazmový hořák Nastavení zapalovací výšky plazmy Nastavení propalovací výšky plazmy Nastavení řezací výšky plazmy Rychlost sjíždění plazmového hořáku při propalování materiálu plazmovým hořákem Rychlost pojezdu stroje při propalování plazmovým hořákem, udává se v procentech nastavené řezací rychlosti stroje 0 stroj není vybaven automatickým najížděním plazmy 1 stroj je vybaven automatickým najížděním plazmy

15 Zpoždění řezacího kyslíku Posun nastroje v ose X Posun nastroje v ose Y Zpoždění mezi I. A II. stupněm řezacího kyslíku (pokud je stroj vybaven vícestupňovým propalem) Posunutí nástroje (jehla, vrtačka) vůči hořáku v ose X Posunutí nástroje (jehla, vrtačka) vůči hořáku v ose Y Pevné tvary Po stisknutí tlačítka Pevné tvary se objeví tato obrazovka Ukonceni editoru pevnych tvaru slouží k návratu do hlavního menu pálícího stroje

16 Po výběru tvaru se objeví následující obrazovka Volba editovaného rozměru se provádí tlačítky v pravé části obrazovky. Editovaný rozměr je červeně podsvícen a v náhledu se zobrazí příslušná červená kóta. Zadávání rozměrů se provádí pomocí tlačítek v dolní části obrazovky 1,2,. 0 Zadávání číselných hodnot. Desetinná tečka +,- Posun kurzoru vlevo, vpravo <--- Smazání jednoho znaku SMAZAT OBNOVIT ZRUSIT ULOZIT Smazání celé hodnoty Obnovení původní hodnoty Ukončení editace bez uložení hodnoty Potvrzení zadaného rozměru

17 Tlačítka v levém horním rohu obrazovky mají význam Nastavení propalu Výběr tvaru Pokračování do editoru propalů Návrat do nabídky pevných tvarů V případě zadání nevhodných hodnot rozměrů se zobrazí chybové hlášení s názvem nevhodně zvoleného rozměru Po stisknutím tlačítka Nastavení propalů se objeví obrazovka

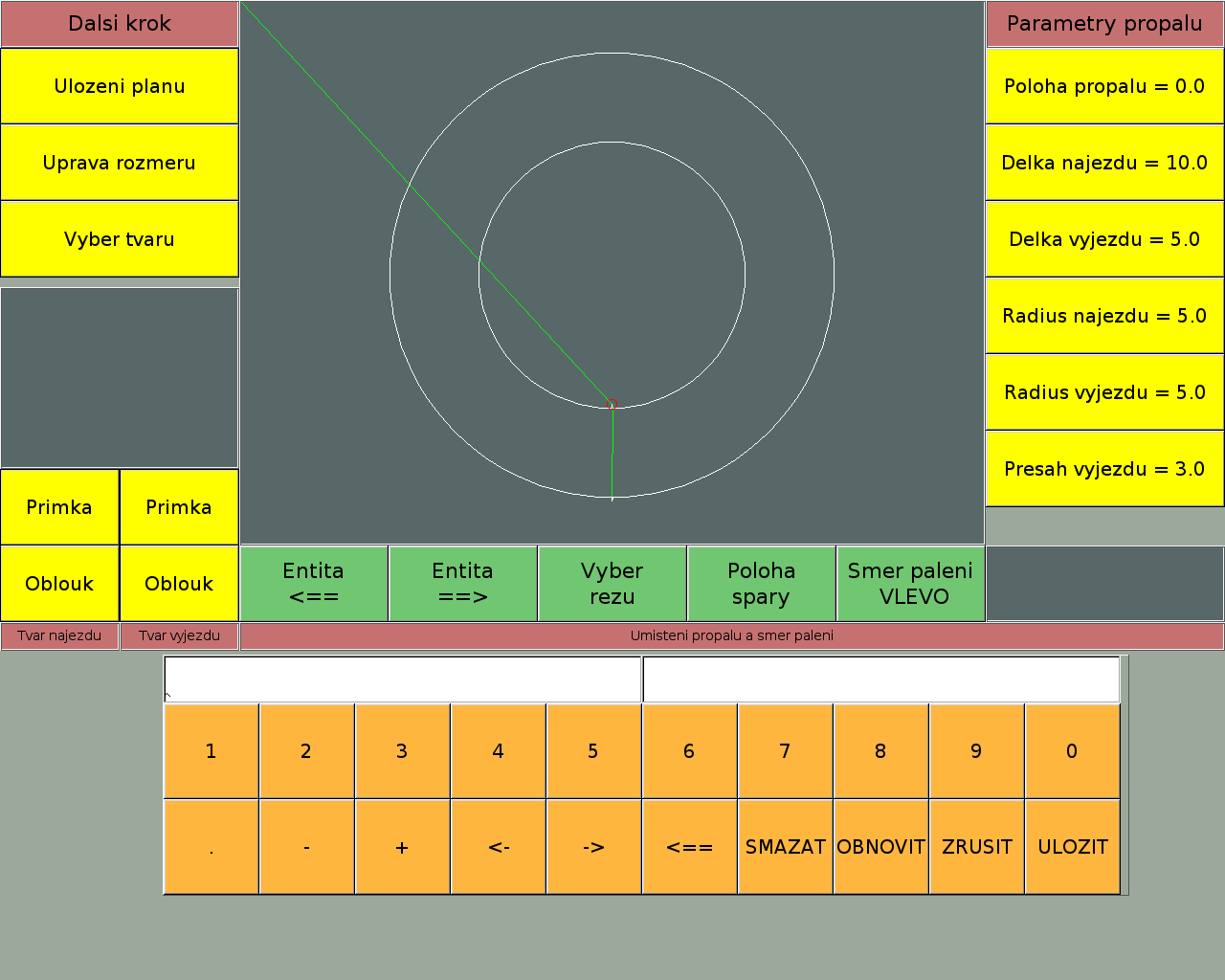

18 Skupina tlačítek Další krok má následující význam Uložení plánu Uprava rozmeru Výběr tvaru Uložení naprogramovaného tvaru Návrat do editoru rozměrů Návrat do výběru pevných tvarů Skupina tlačítek Typ Nájezdu a Typ Výjezdu slouží k nastavení typu nájezdu a výjezdu Přímka Oblouk Nastaví přímkový nájezd nebo výjezd Nastaví obloukový nájezd nebo výjezd Skupina tlačítek Parametry propalu slouží k nastavení vlastností nájezdu a výjezdu Poloha propalu Délka nájezdu Délka výjezdu Rádius nájezdu Rádius výjezd Přesah výjezdu Umístění propalu v rámci zvolené entity číslo od 0 do 1 Délka nájezdu Délka výjezdu Rádius obloukového nájezdu Rádius obloukového výjezdu Přejetí mezi nájezdem a výjezdem Skupina tlačítek Umístění propalu a směr pálení pod obrázkem má následující význam Entita Výběr řezu Poloha spáry Směr VLEVO/VPRAVO Výběr entity pro umístění propalu Výběr propalu k editaci Poloha spáry (zvenku, zevnitř) Směr pálení (doleva nebo doprava)

19 Řezání podle zvoleného pálícího plánu Nastavit typ hořáku autogen nebo plazma, parametry pro najíždění plazmového hořáku ( zápalná výška, řezací výška) Strojem pomocí kurzorových šipek najet na výchozí bod pálení (zpravidla roh plechu) a dále provést vynulování souřadnic 1. Nastavení pozice 2. Nulování souřadnic Tlačítkem odstartovat program. Stroj se rozjede k místu prvního propalu, kde při autogením řezaní zůstane stát a nahřívá materiál. Po nahřátí materiálu můžeme zvolit pokračování ze dvou variant 1. opětovným stiskem tlačítka se zahájí pohyb stroje a současně se spustí řezací kyslík 2. stiskem se zahájí pohyb stroje, spustí se řezací kyslík a do paměti se uloží uplynutý čas nahřívání, který se bude opakovat na každém dalším propalu. Prodloužení času nahřívání se provede stisknutím tlačítka STOP během doby nahřívání a opětovným stiskem tlačítka pro uložení času po uplynutí požadované doby nahřívání Zkrácení času nahřívání se provede stiskem tlačítka pro uložení času běhen doby nahřívání Pohyb stroje lze kdykoliv zastavit tlačítkem. Pro jízdu zpět po tvaru slouží tlačítko Automatické hlídání výšky plazmového hořáku Po zahájení řezání plazmovým hořákem je nutné uložit tlačítkem požadovanou výšku hořáku nad materiálem do paměti stroje. Výška se ukládá pouze v případě že stroj jede a řeže! Aktivace automatického sledování výšky se provádí tlačítkem u příslušného čísla suportu. Vypnutí automatického sledování
