1 JAGUAR

2 Bez alternativy. Nová řezačka JAGUAR.

3 Je snad nějaká alternativa k nejlepšímu výsledku? Dosáhnout nejvyšší efektivity při minimálních nákladech? Vaše výzvy narůstají. Vaše požadavky se sčítají. Vaše spokojenost nás žene vpřed ke stále novějším řešením. Více produktivity, více rozmanitosti, více komfortu, více výsledků: proto je tu nová výrobní řada řezaček JAGUAR 800 a tvoří tak zcela osobitou skupinu. Dokonalost bez alternativy. Nové modely JAGUAR. go.claas.com/jaguar800

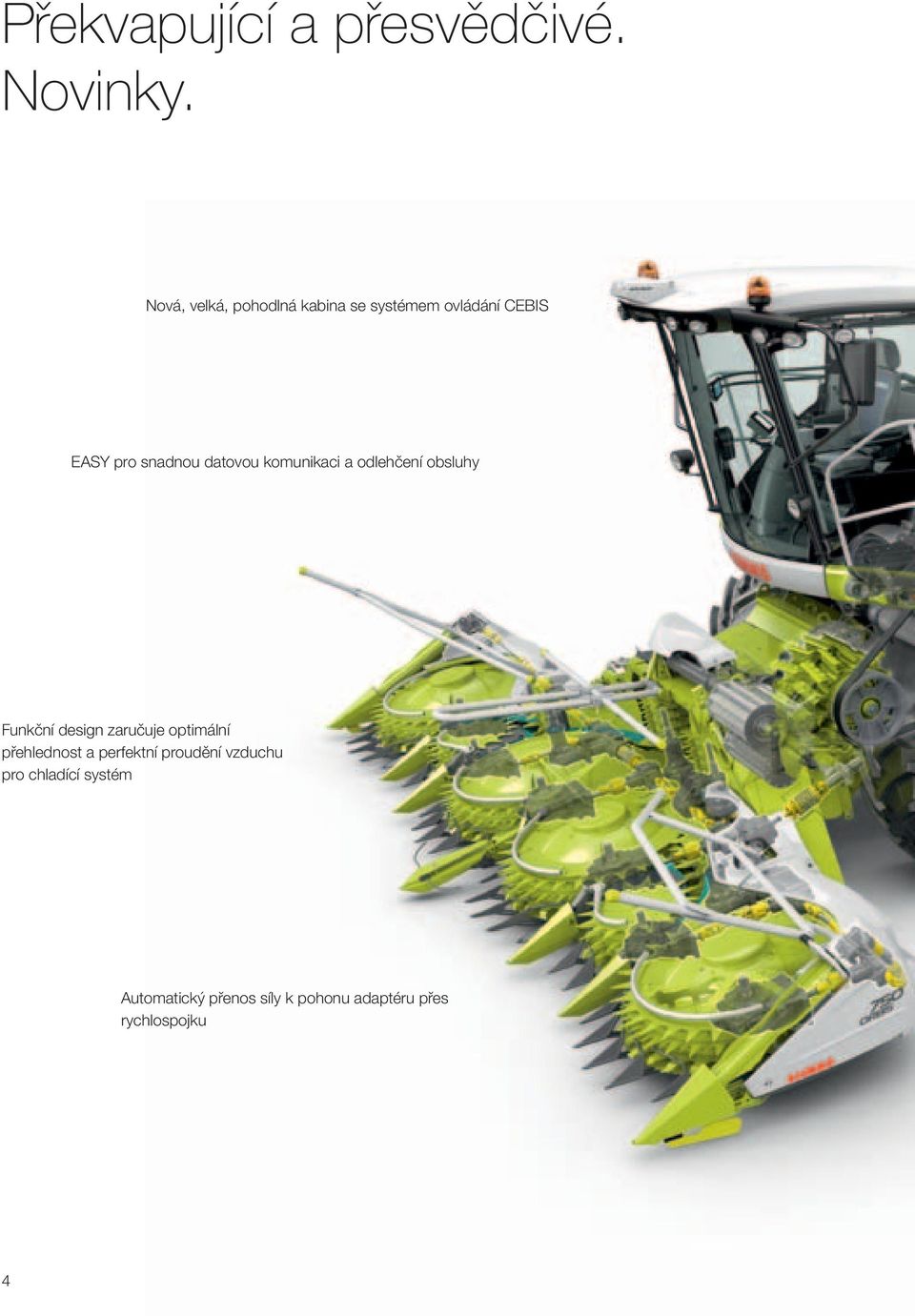

4 Překvapující a přesvědčivé. Novinky. Nová, velká, pohodlná kabina se systémem ovládání CEBIS EASY pro snadnou datovou komunikaci a odlehčení obsluhy Funkční design zaručuje optimální přehlednost a perfektní proudění vzduchu pro chladící systém Automatický přenos síly k pohonu adaptéru přes rychlospojku 4

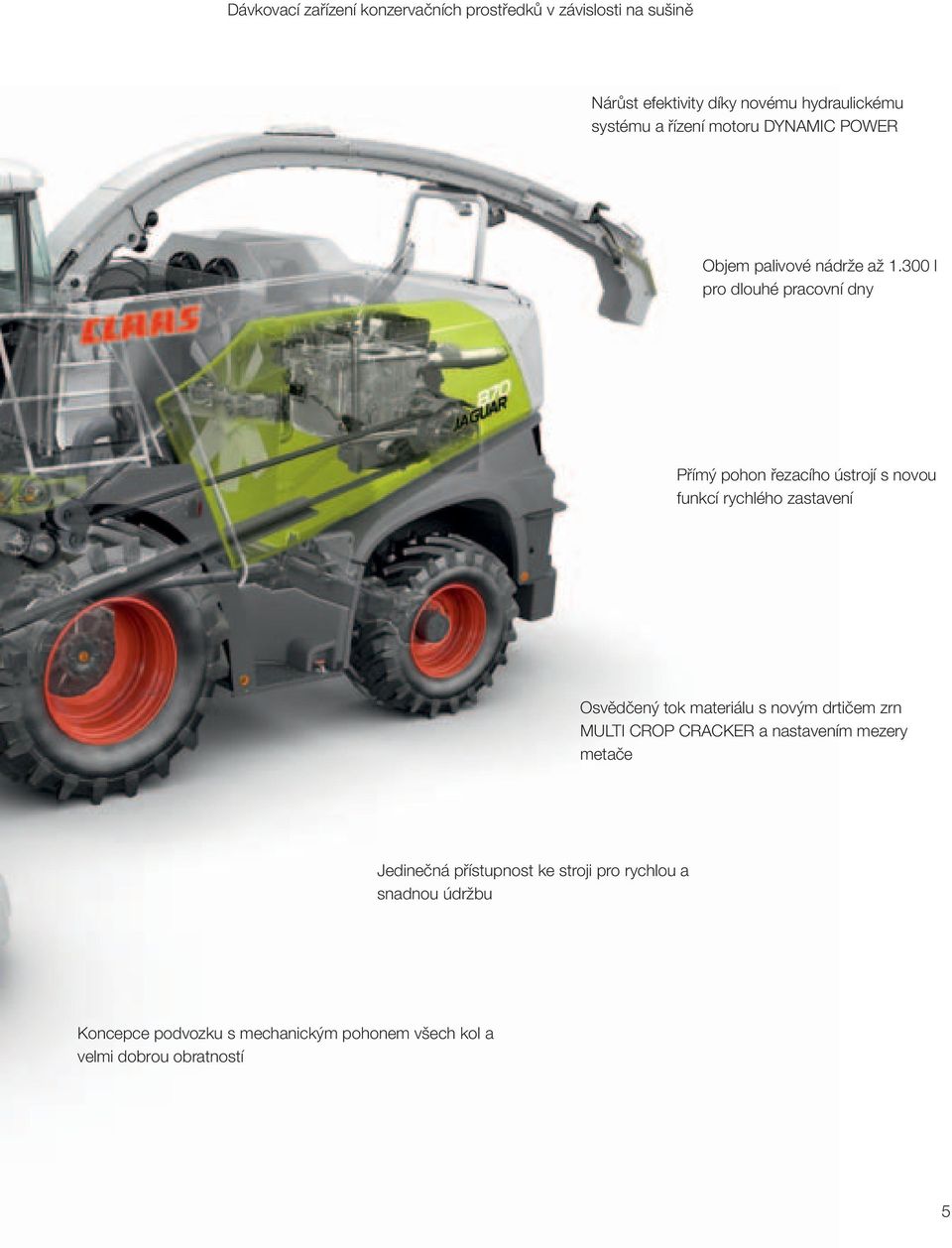

5 Dávkovací zařízení konzervačních prostředků v závislosti na sušině Nárůst efektivity díky novému hydraulickému systému a řízení motoru DYNAMIC POWER Objem palivové nádrže až l pro dlouhé pracovní dny Přímý pohon řezacího ústrojí s novou funkcí rychlého zastavení Osvědčený tok materiálu s novým drtičem zrn MULTI CROP CRACKER a nastavením mezery metače Jedinečná přístupnost ke stroji pro rychlou a snadnou údržbu Koncepce podvozku s mechanickým pohonem všech kol a velmi dobrou obratností 5

6

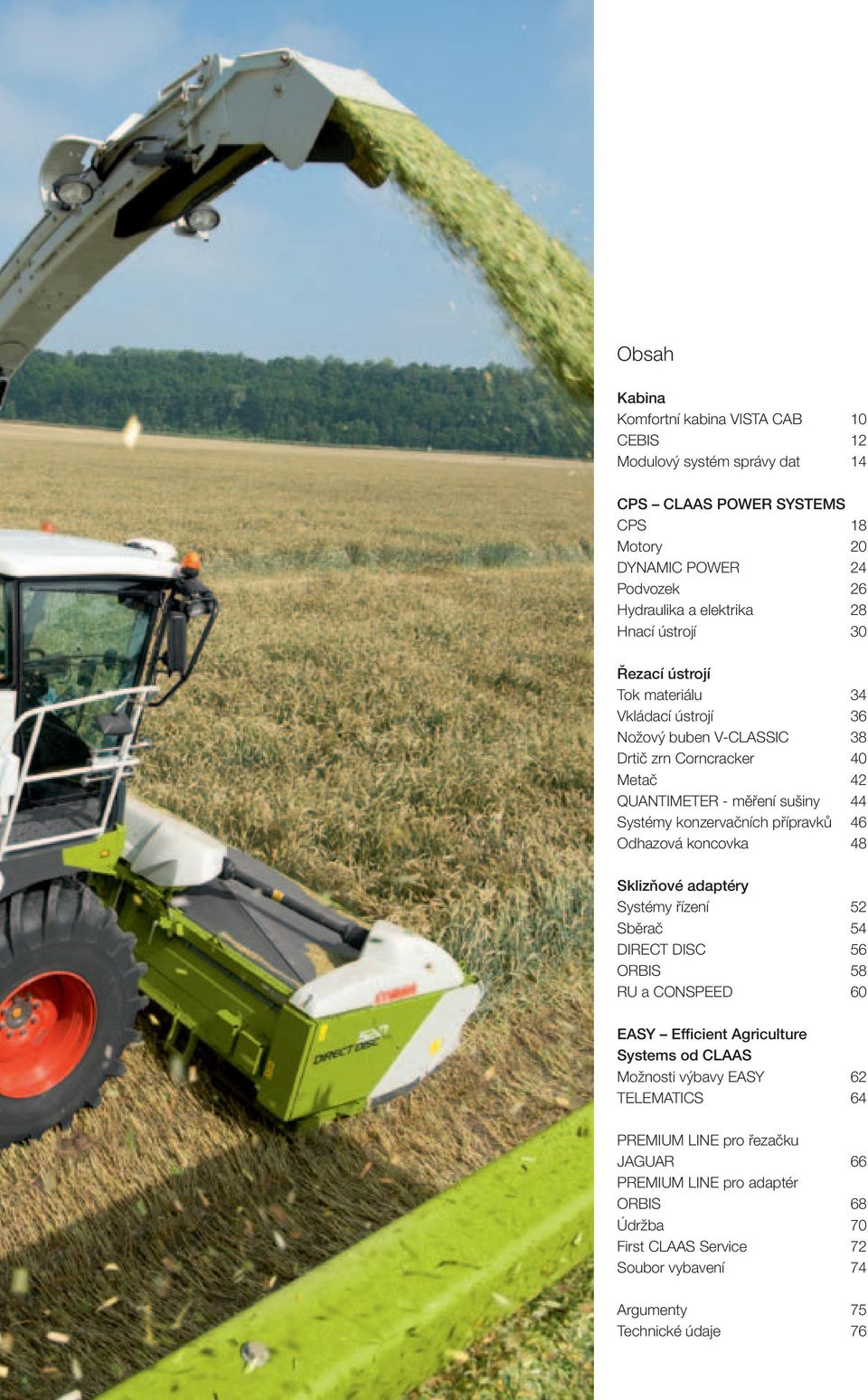

7 Obsah Kabina Komfortní kabina VISTA CAB 10 CEBIS 12 Modulový systém správy dat 14 CPS CLAAS POWER SYSTEMS CPS 18 Motory 20 DYNAMIC POWER 24 Podvozek 26 Hydraulika a elektrika 28 Hnací ústrojí 30 Řezací ústrojí Tok materiálu 34 Vkládací ústrojí 36 Nožový buben V-CLASSIC 38 Drtič zrn Corncracker 40 Metač 42 QUANTIMETER - měření sušiny 44 Systémy konzervačních přípravků 46 Odhazová koncovka 48 Sklizňové adaptéry Systémy řízení 52 Sběrač 54 DIRECT DISC 56 ORBIS 58 RU a CONSPEED 60 EASY Efficient Agriculture Systems od CLAAS Možnosti výbavy EASY 62 TELEMATICS 64 PREMIUM LINE pro řezačku JAGUAR 66 PREMIUM LINE pro adaptér ORBIS 68 Údržba 70 First CLAAS Service 72 Soubor vybavení 74 Argumenty 75 Technické údaje 76

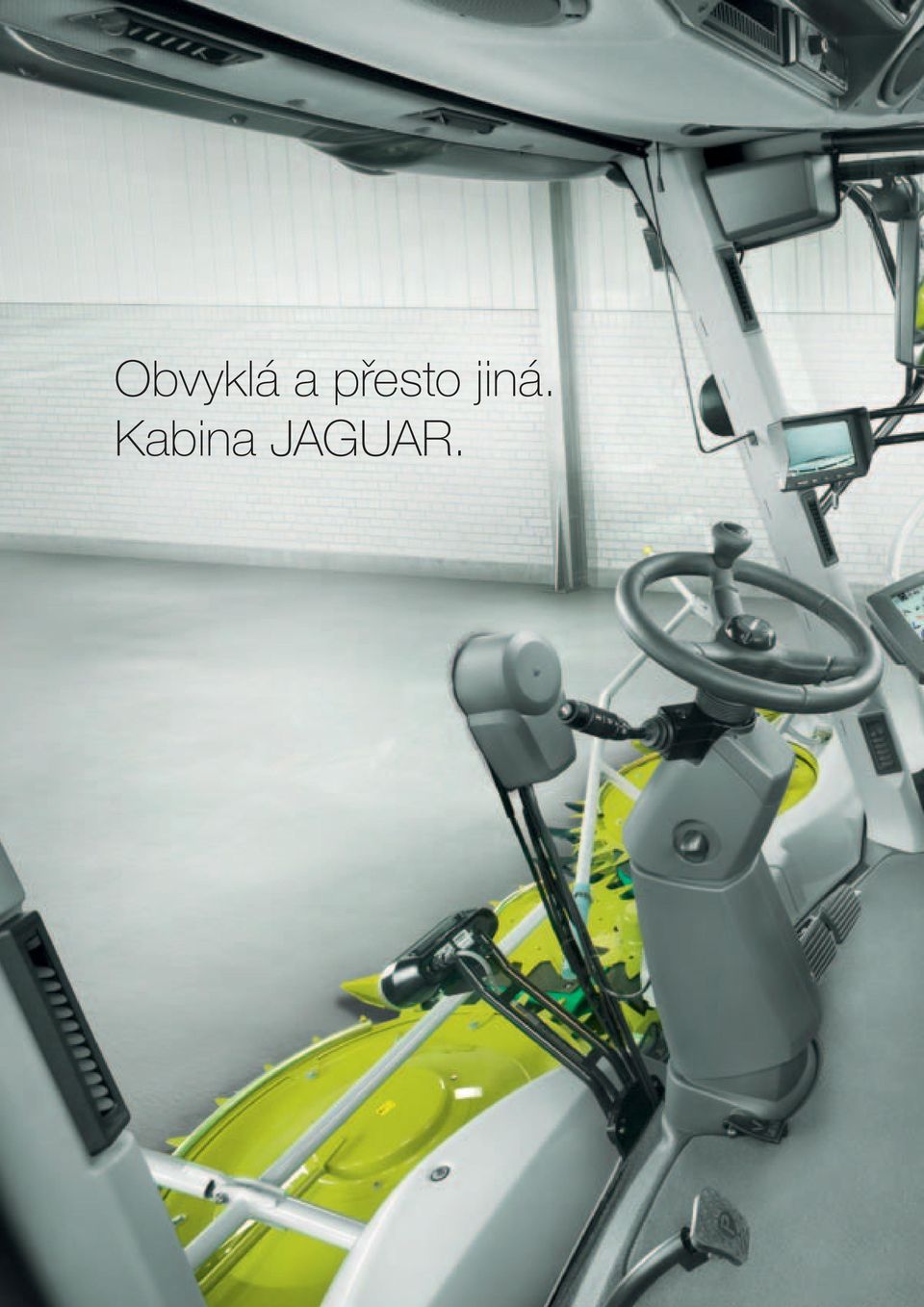

8 Obvyklá a přesto jiná. Kabina JAGUAR.

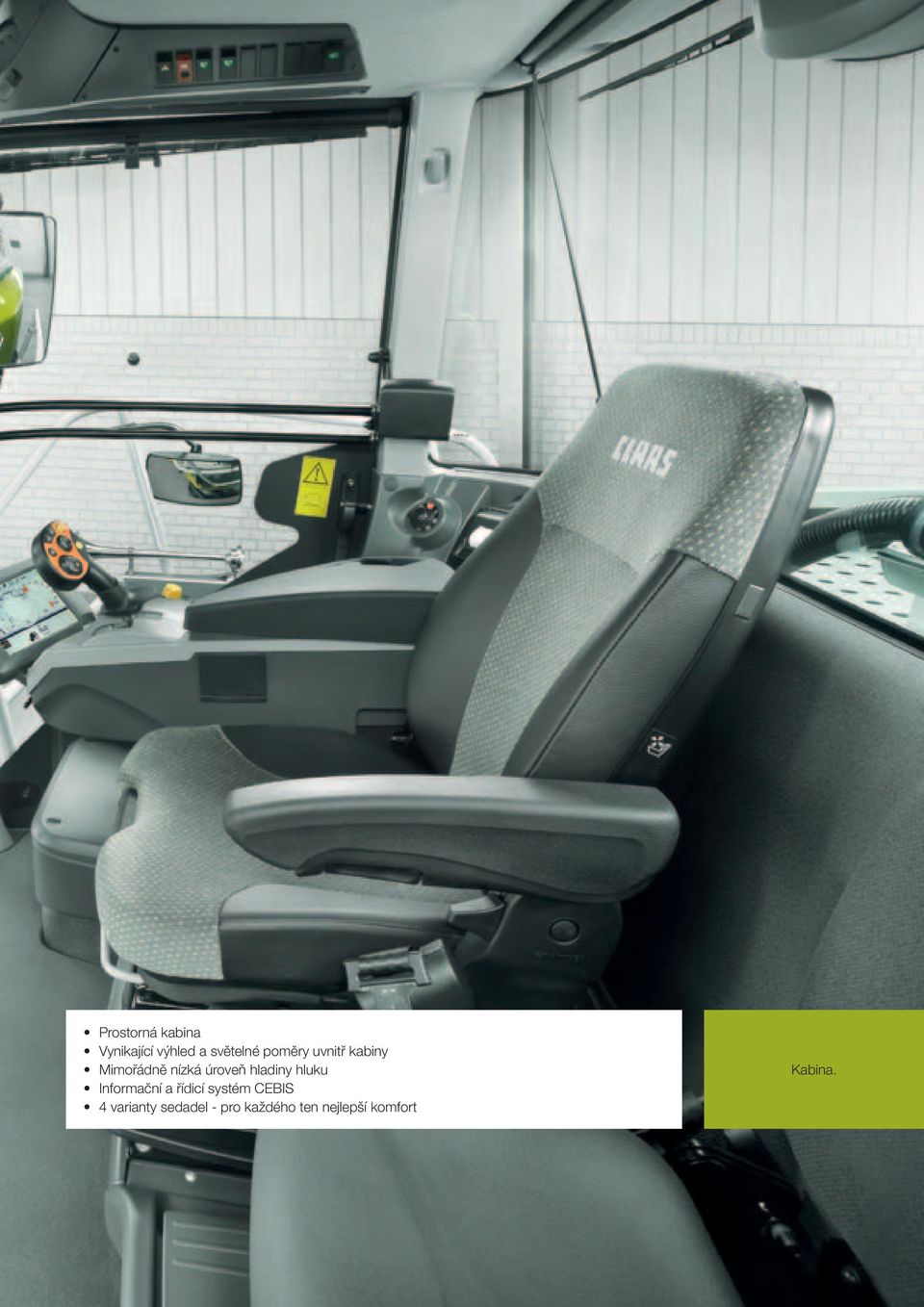

9 Prostorná kabina Vynikající výhled a světelné poměry uvnitř kabiny Mimořádně nízká úroveň hladiny hluku Informační a řídicí systém CEBIS 4 varianty sedadel - pro každého ten nejlepší komfort Kabina.

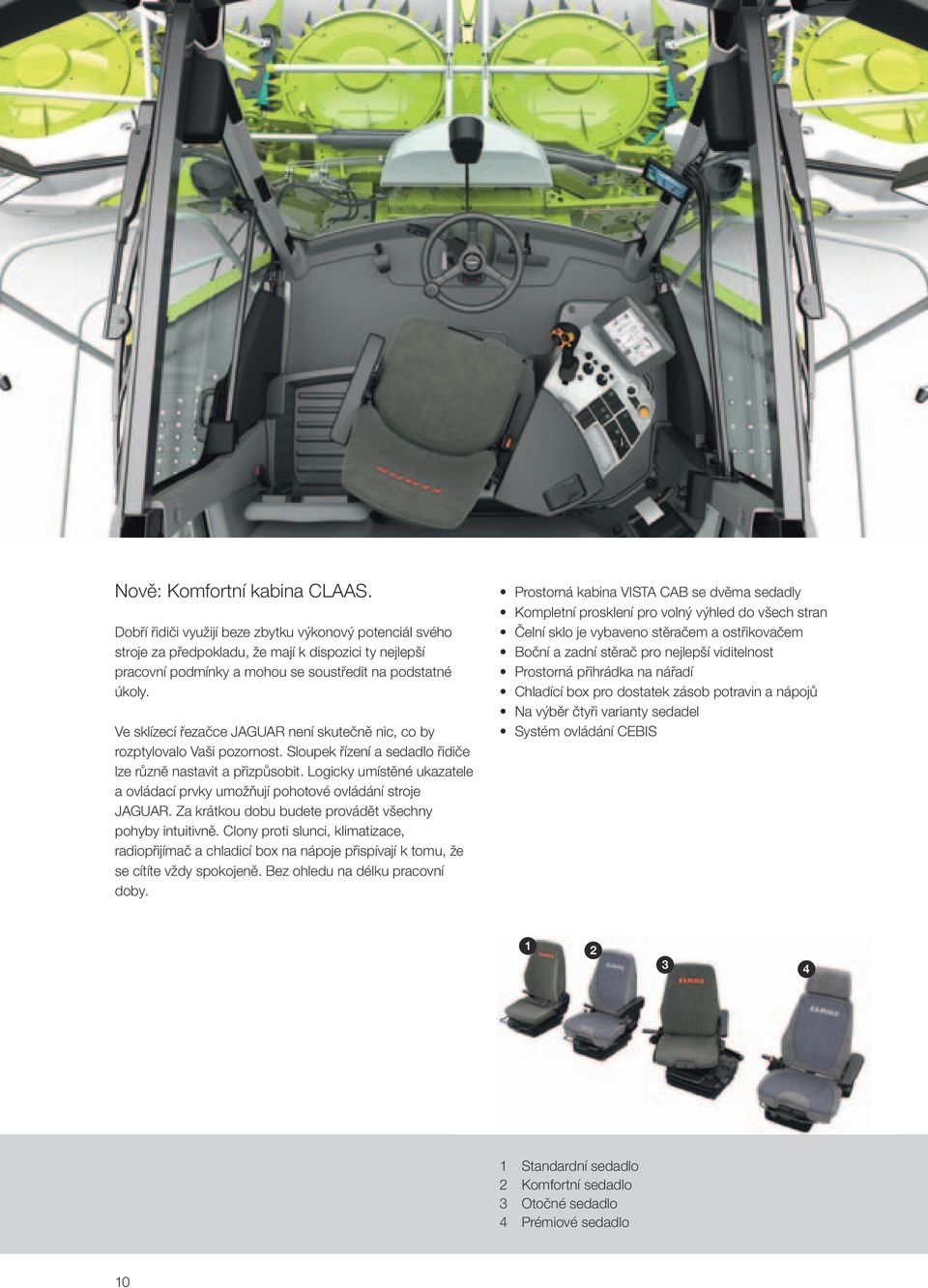

10 Nově: Komfortní kabina CLAAS. Dobří řidiči využijí beze zbytku výkonový potenciál svého stroje za předpokladu, že mají k dispozici ty nejlepší pracovní podmínky a mohou se soustředit na podstatné úkoly. Ve sklízecí řezačce JAGUAR není skutečně nic, co by rozptylovalo Vaši pozornost. Sloupek řízení a sedadlo řidiče lze různě nastavit a přizpůsobit. Logicky umístěné ukazatele a ovládací prvky umožňují pohotové ovládání stroje JAGUAR. Za krátkou dobu budete provádět všechny pohyby intuitivně. Clony proti slunci, klimatizace, radiopřijímač a chladicí box na nápoje přispívají k tomu, že se cítíte vždy spokojeně. Bez ohledu na délku pracovní doby. Prostorná kabina VISTA CAB se dvěma sedadly Kompletní prosklení pro volný výhled do všech stran Čelní sklo je vybaveno stěračem a ostřikovačem Boční a zadní stěrač pro nejlepší viditelnost Prostorná přihrádka na nářadí Chladící box pro dostatek zásob potravin a nápojů Na výběr čtyři varianty sedadel Systém ovládání CEBIS 1 Standardní sedadlo 2 Komfortní sedadlo 3 Otočné sedadlo 4 Prémiové sedadlo 10

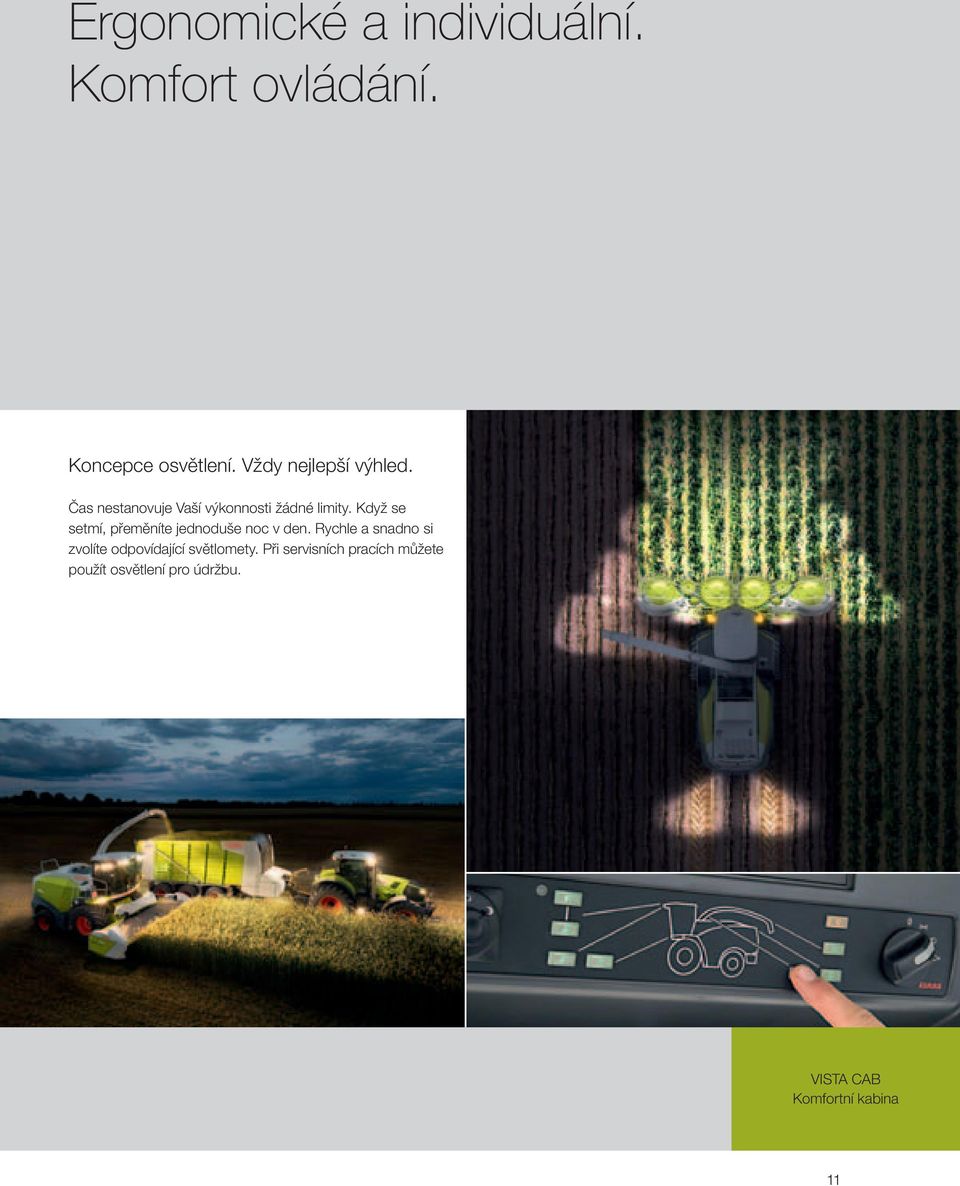

11 Ergonomické a individuální. Komfort ovládání. Koncepce osvětlení. Vždy nejlepší výhled. Čas nestanovuje Vaší výkonnosti žádné limity. Když se setmí, přeměníte jednoduše noc v den. Rychle a snadno si zvolíte odpovídající světlomety. Při servisních pracích můžete použít osvětlení pro údržbu. VISTA CAB Komfortní kabina 11

12 Přehledný a praktický. CEBIS. Koncepce obsluhy CEBIS Informace, řízení, registrace a kontrola - to jsou úkoly elektronického palubního informačního systému CEBIS. Vyznačuje se jasnou a logickou strukturou menu a dá se intuitivně ovládat. Všechna důležitá nastavení stroje jsou prováděna a zobrazována centrálně. Vy si tak můžete data o průběhu sklizně prohlédnout, vytisknout a poslat přes internet. CEBIS nabízí různé možnosti použití. Ovládání Vašeho stroje JAGUAR může být nastaveno individuálně dle přání zákazníka nebo znalostí řidiče. Rychlý, praktický, přehledný, spolehlivý. Základní nastavení funkcí se provádí otočným spínačem CEBIS Přídavný otočný spínač HOTKEY umožňuje ovládání dalších důležitých funkcí v přímém zobrazení Všechny funkce spínačů jsou označené logickými, vysvětlujícími symboly Compact Flash Card umožňuje jednoduchou výměnu dat Multifunkční pákou bezpečně a citlivě ovládáte kromě pojezdové rychlosti také četné jiné funkce Informace CEBIS během jízdy po silnici 12

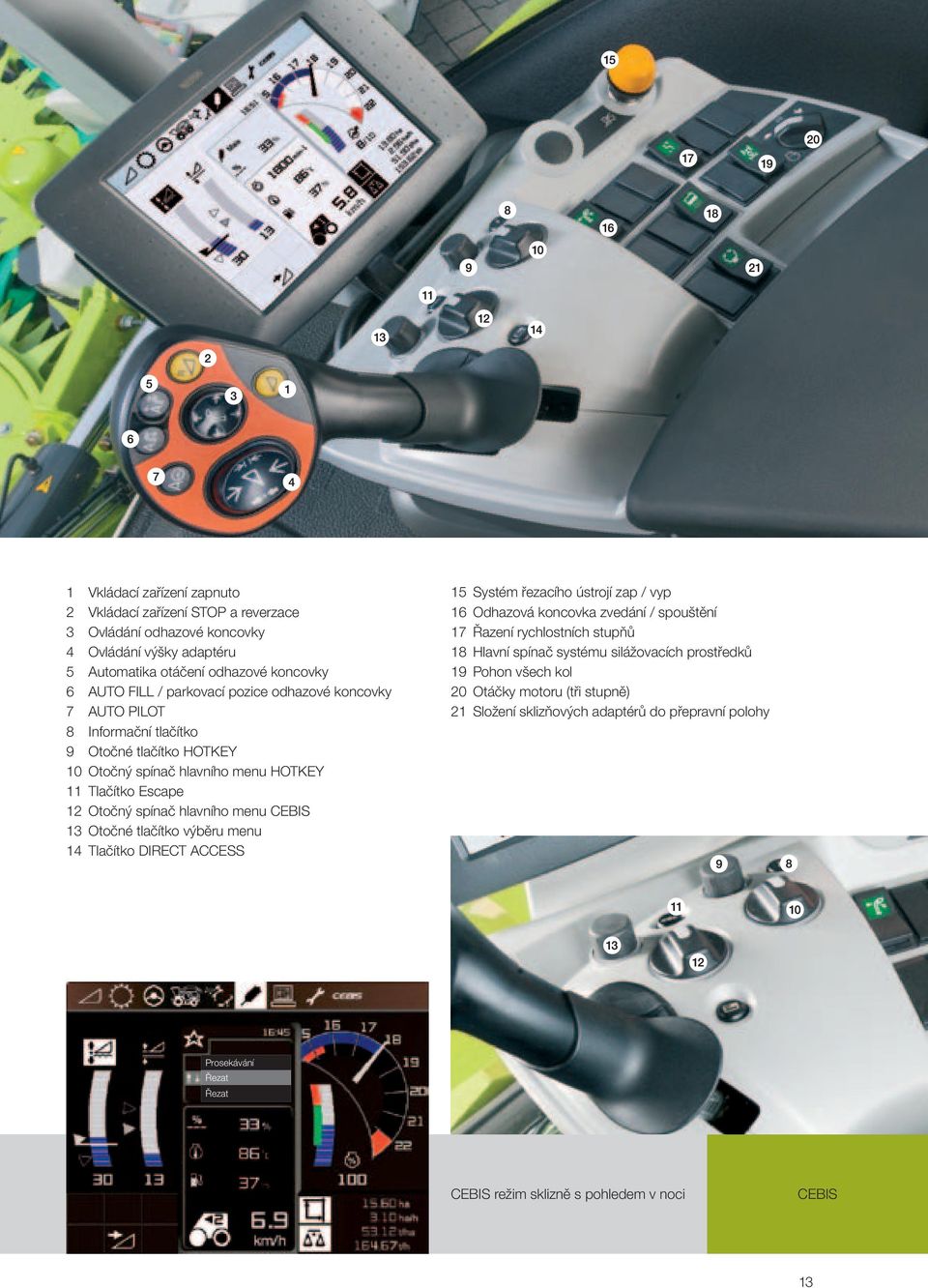

13 1 Vkládací zařízení zapnuto 2 Vkládací zařízení STOP a reverzace 3 Ovládání odhazové koncovky 4 Ovládání výšky adaptéru 5 Automatika otáčení odhazové koncovky 6 AUTO FILL / parkovací pozice odhazové koncovky 7 AUTO PILOT 8 Informační tlačítko 9 Otočné tlačítko HOTKEY 10 Otočný spínač hlavního menu HOTKEY 11 Tlačítko Escape 12 Otočný spínač hlavního menu CEBIS 13 Otočné tlačítko výběru menu 14 Tlačítko DIRECT ACCESS 15 Systém řezacího ústrojí zap / vyp 16 Odhazová koncovka zvedání / spouštění 17 Řazení rychlostních stupňů 18 Hlavní spínač systému silážovacích prostředků 19 Pohon všech kol 20 Otáčky motoru (tři stupně) 21 Složení sklizňových adaptérů do přepravní polohy Prosekávání Řezat Řezat CEBIS režim sklizně s pohledem v noci CEBIS 13

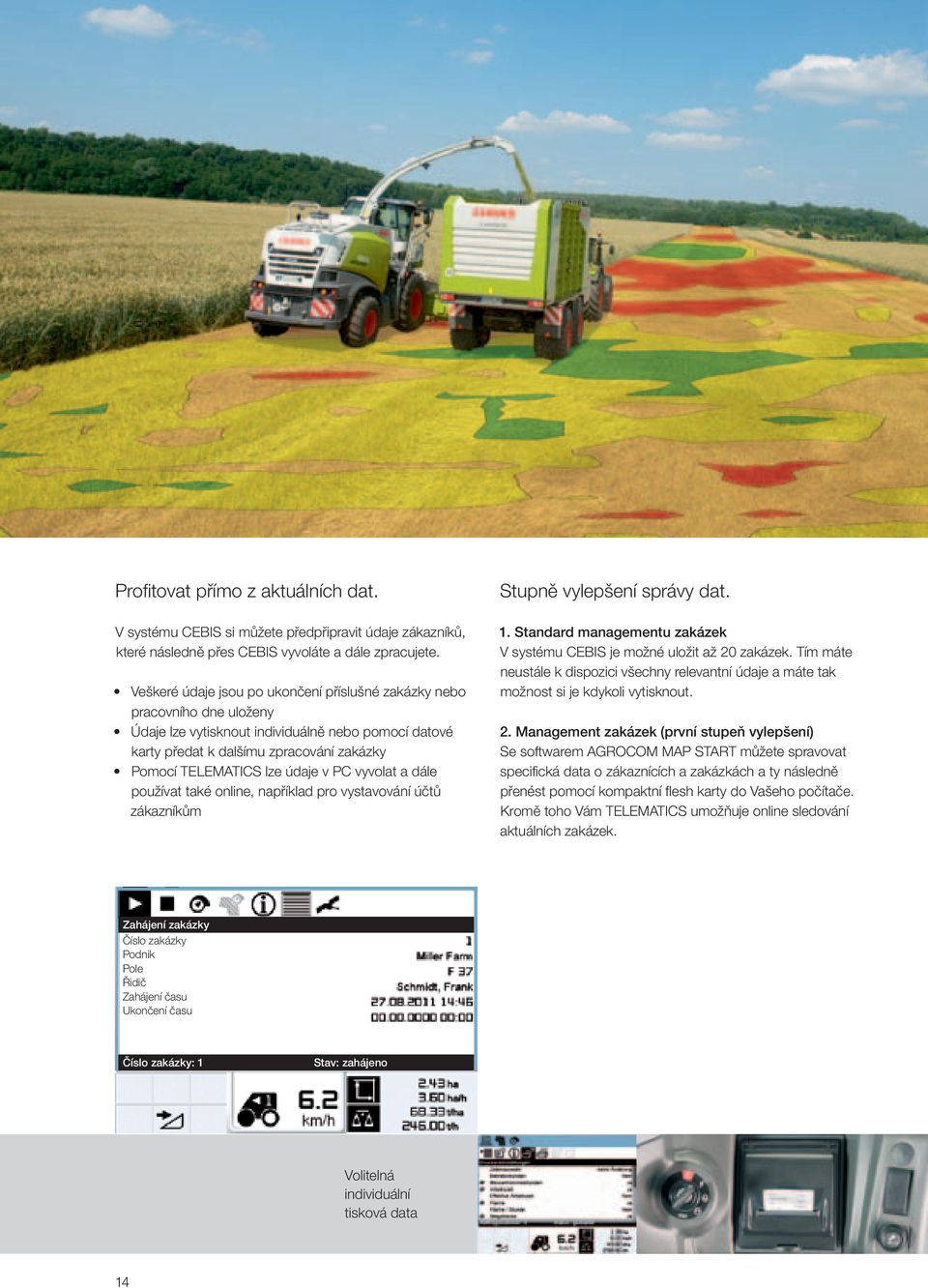

14 Profitovat přímo z aktuálních dat. V systému CEBIS si můžete předpřipravit údaje zákazníků, které následně přes CEBIS vyvoláte a dále zpracujete. Veškeré údaje jsou po ukončení příslušné zakázky nebo pracovního dne uloženy Údaje lze vytisknout individuálně nebo pomocí datové karty předat k dalšímu zpracování zakázky Pomocí TELEMATICS lze údaje v PC vyvolat a dále používat také online, například pro vystavování účtů zákazníkům Stupně vylepšení správy dat. 1. Standard managementu zakázek V systému CEBIS je možné uložit až 20 zakázek. Tím máte neustále k dispozici všechny relevantní údaje a máte tak možnost si je kdykoli vytisknout. 2. Management zakázek (první stupeň vylepšení) Se softwarem AGROCOM MAP START můžete spravovat specifická data o zákaznících a zakázkách a ty následně přenést pomocí kompaktní flesh karty do Vašeho počítače. Kromě toho Vám TELEMATICS umožňuje online sledování aktuálních zakázek. Zahájení zakázky Číslo zakázky Podnik Pole Řidič Zahájení času Ukončení času Číslo zakázky: 1 Stav: zahájeno Volitelná individuální tisková data 14

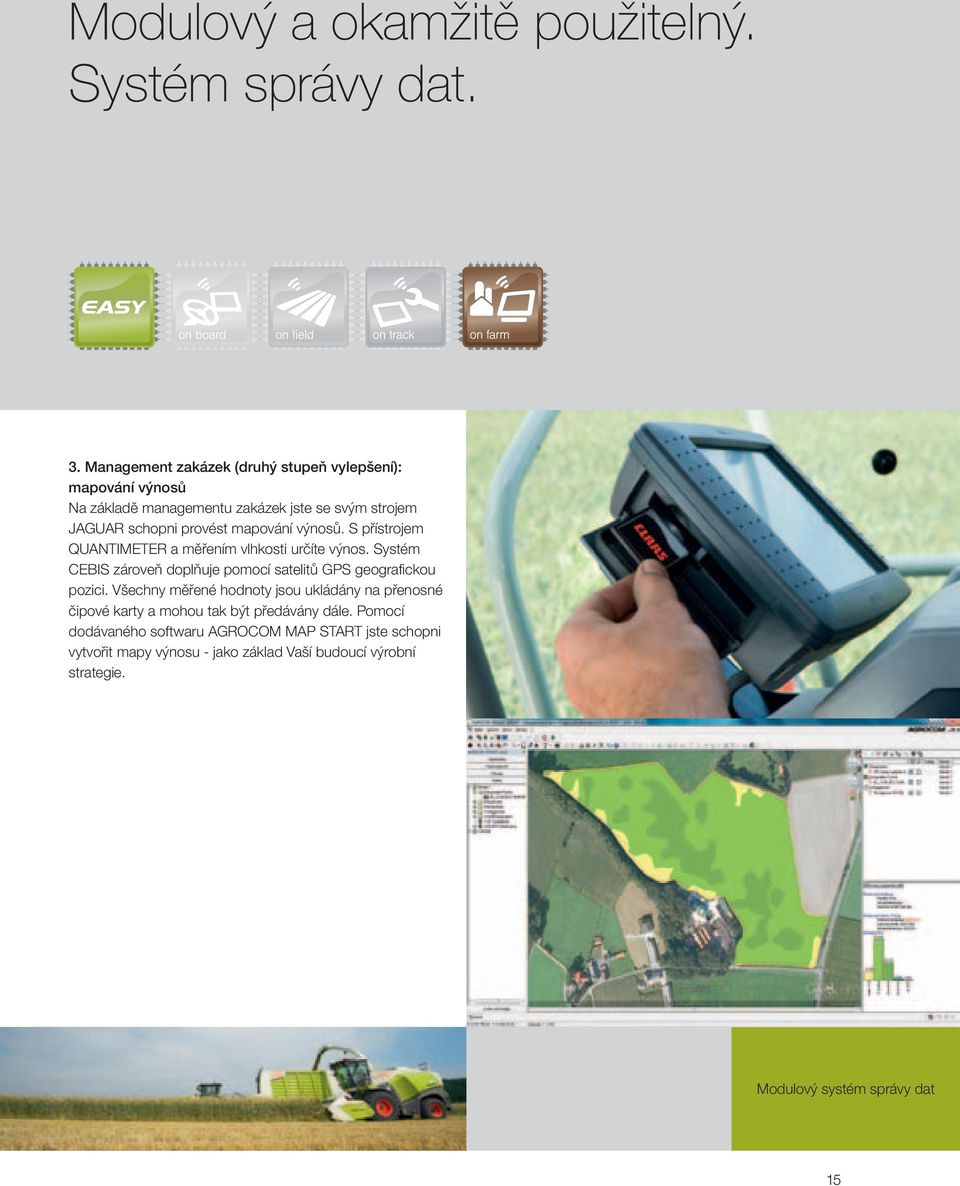

15 Modulový a okamžitě použitelný. Systém správy dat. 3. Management zakázek (druhý stupeň vylepšení): mapování výnosů Na základě managementu zakázek jste se svým strojem JAGUAR schopni provést mapování výnosů. S přístrojem QUANTIMETER a měřením vlhkosti určíte výnos. Systém CEBIS zároveň doplňuje pomocí satelitů GPS geografickou pozici. Všechny měřené hodnoty jsou ukládány na přenosné čipové karty a mohou tak být předávány dále. Pomocí dodávaného softwaru AGROCOM MAP START jste schopni vytvořit mapy výnosu - jako základ Vaší budoucí výrobní strategie. Modulový systém správy dat 15

16 Nejvyšší výkon a hospodárnost. Technika JAGUAR.

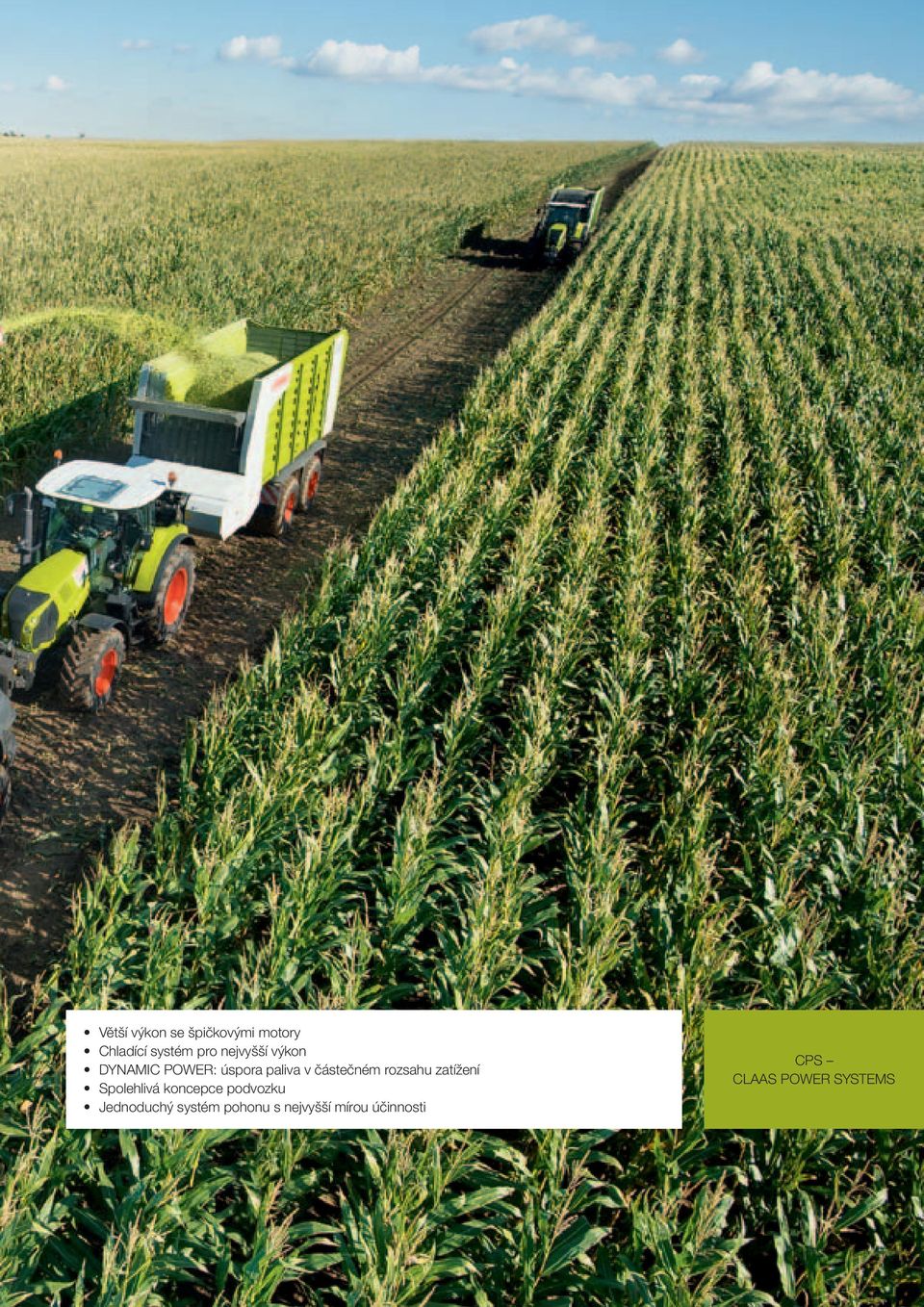

17 Větší výkon se špičkovými motory Chladící systém pro nejvyšší výkon DYNAMIC POWER: úspora paliva v částečném rozsahu zatížení Spolehlivá koncepce podvozku Jednoduchý systém pohonu s nejvyšší mírou účinnosti CPS CLAAS POWER SYSTEMS

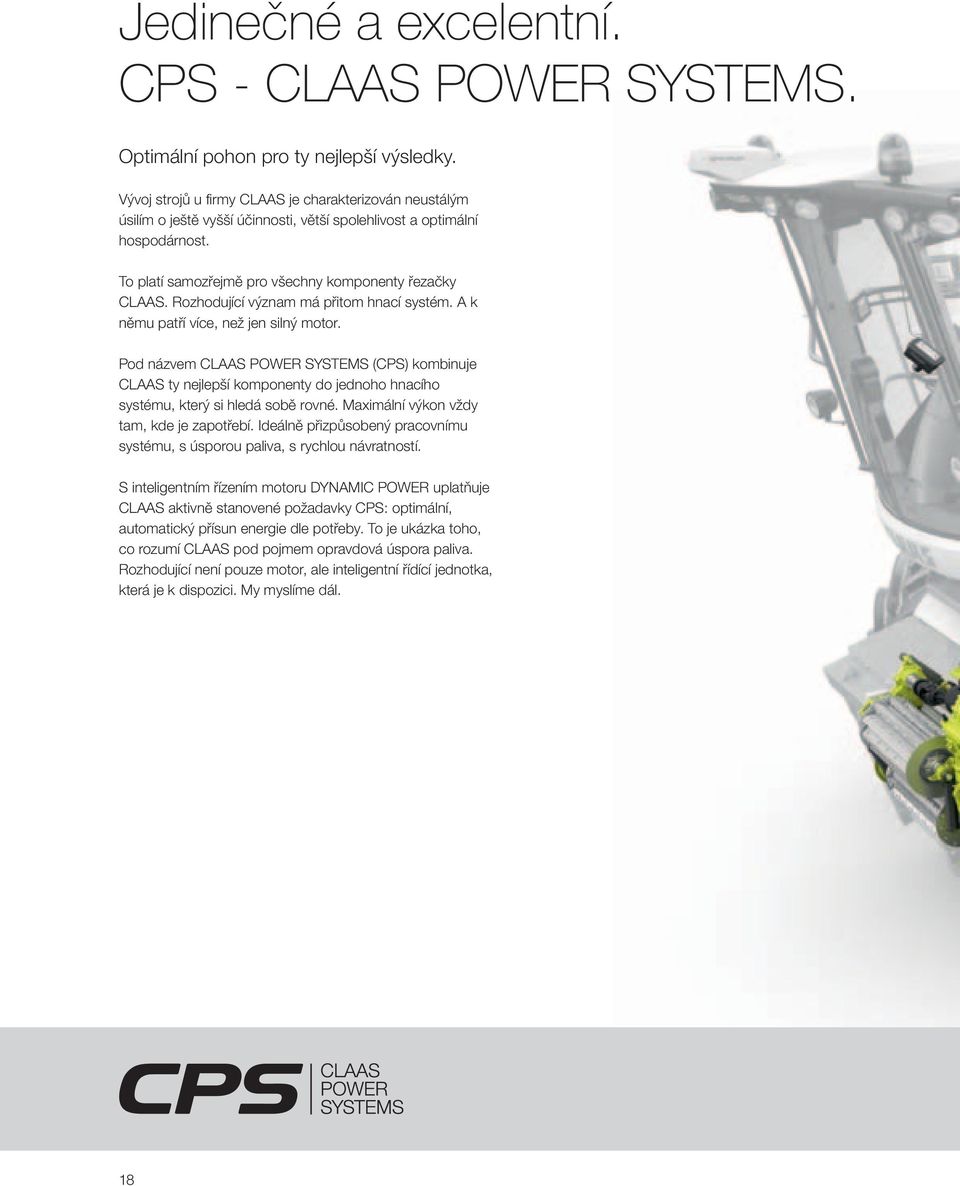

18 Jedinečné a excelentní. CPS - CLAAS POWER SYSTEMS. Optimální pohon pro ty nejlepší výsledky. Vývoj strojů u firmy CLAAS je charakterizován neustálým úsilím o ještě vyšší účinnosti, větší spolehlivost a optimální hospodárnost. To platí samozřejmě pro všechny komponenty řezačky CLAAS. Rozhodující význam má přitom hnací systém. A k němu patří více, než jen silný motor. Pod názvem CLAAS POWER SYSTEMS (CPS) kombinuje CLAAS ty nejlepší komponenty do jednoho hnacího systému, který si hledá sobě rovné. Maximální výkon vždy tam, kde je zapotřebí. Ideálně přizpůsobený pracovnímu systému, s úsporou paliva, s rychlou návratností. S inteligentním řízením motoru DYNAMIC POWER uplatňuje CLAAS aktivně stanovené požadavky CPS: optimální, automatický přísun energie dle potřeby. To je ukázka toho, co rozumí CLAAS pod pojmem opravdová úspora paliva. Rozhodující není pouze motor, ale inteligentní řídící jednotka, která je k dispozici. My myslíme dál. 18

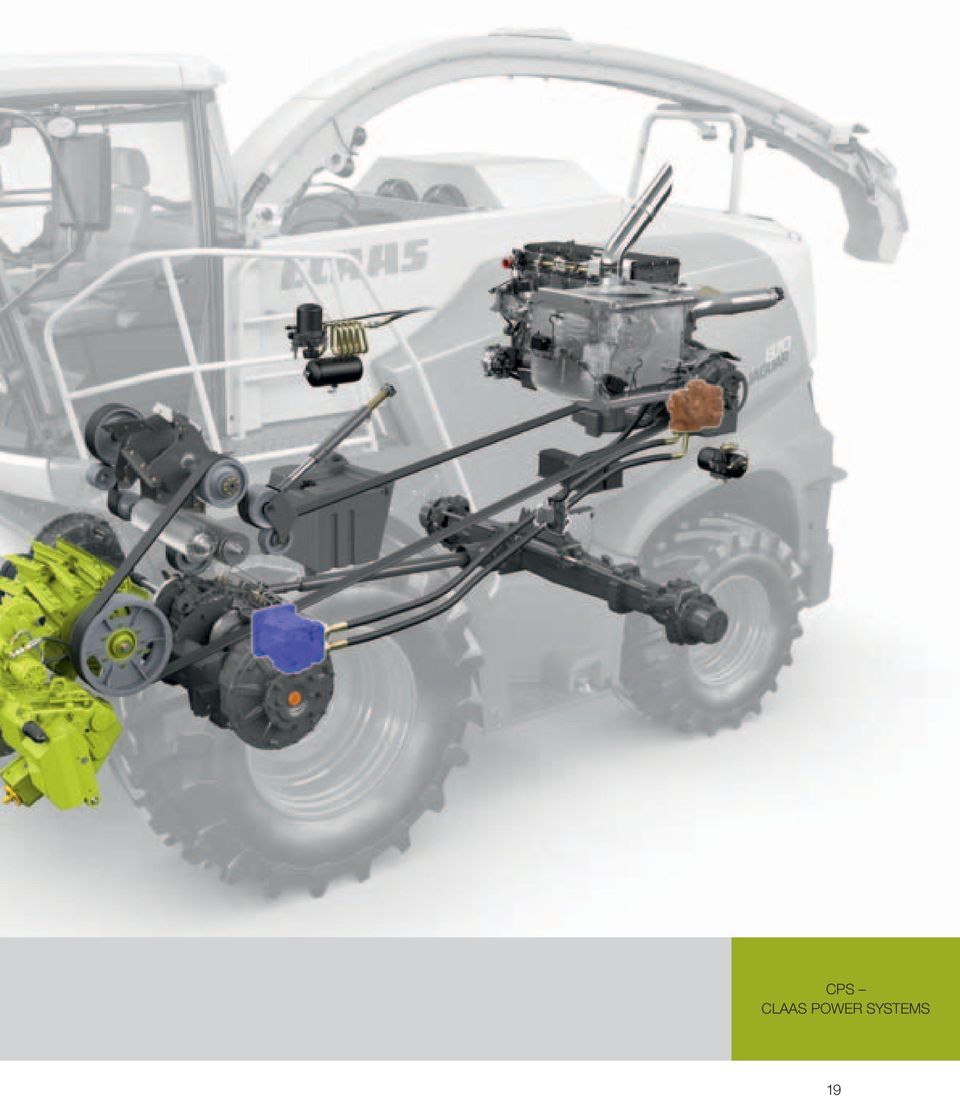

19 CPS CLAAS POWER SYSTEMS 19

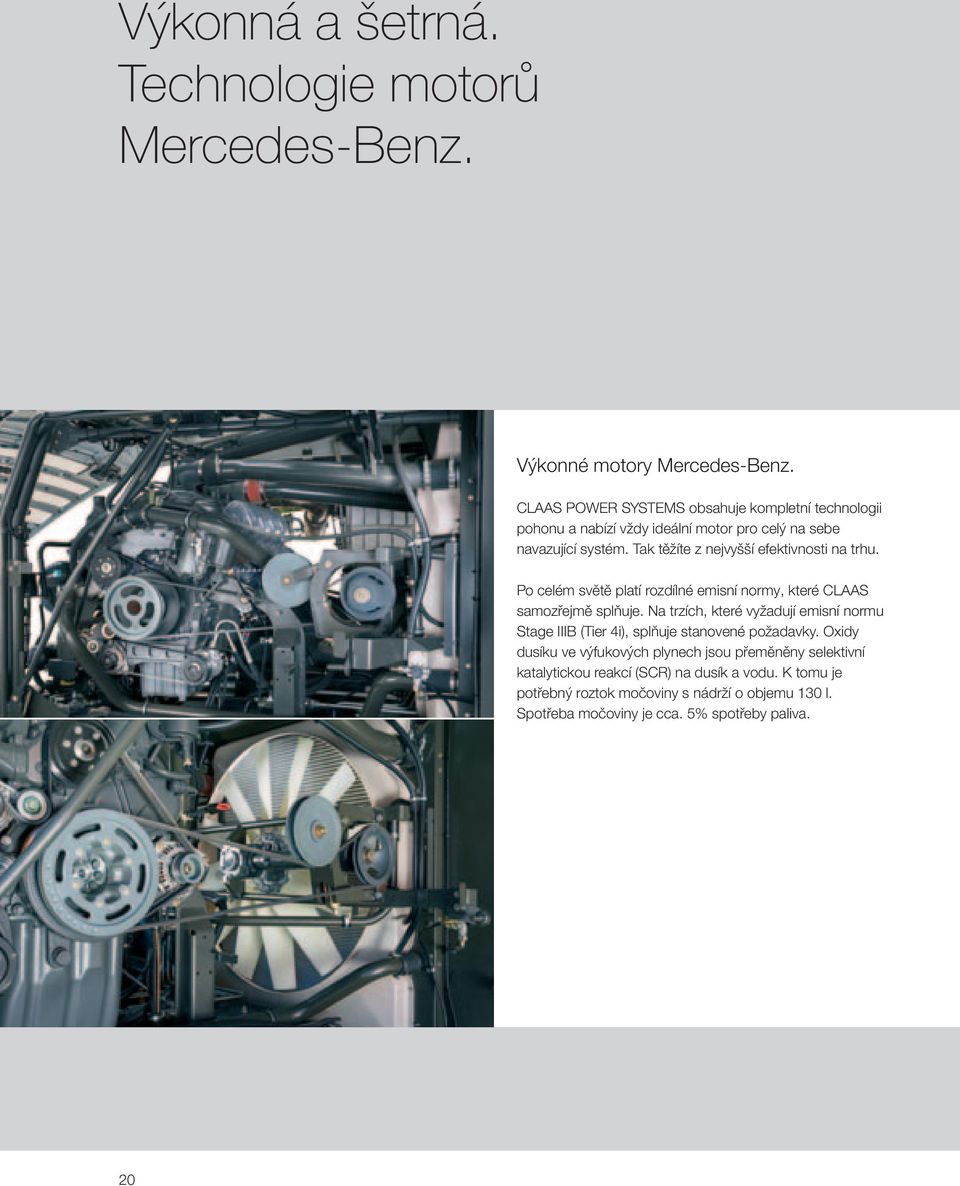

20 Výkonná a šetrná. Technologie motorů Mercedes-Benz. Výkonné motory Mercedes-Benz. CLAAS POWER SYSTEMS obsahuje kompletní technologii pohonu a nabízí vždy ideální motor pro celý na sebe navazující systém. Tak těžíte z nejvyšší efektivnosti na trhu. Po celém světě platí rozdílné emisní normy, které CLAAS samozřejmě splňuje. Na trzích, které vyžadují emisní normu Stage IIIB (Tier 4i), splňuje stanovené požadavky. Oxidy dusíku ve výfukových plynech jsou přeměněny selektivní katalytickou reakcí (SCR) na dusík a vodu. K tomu je potřebný roztok močoviny s nádrží o objemu 130 l. Spotřeba močoviny je cca. 5% spotřeby paliva. 20

21 Pružné spojení motoru a podvozku minimalizuje úroveň hluku a vibrace. Tak je velký energetický potenciál doplněn maximálním komfortem pro řidiče. JAGUAR 870 Stage IIIB (Tier 4i) Nm k Úsporný ve spotřebě paliva a nehlučný Dodržení zákonem stanovených emisních hodnot Zřetelný nárůst výkonu motoru až k ideálním otáčkám ot/min Max. 598 k ot/min Motory JAGUAR Stage IIIB (Tier 4i) Typ OM 502 OM 502 OM 460 OM 460 kw/k 440/ / / /400 Motory 21

22 Nově: zřetelně rostoucí chladící výkon. Kdo podává tak obrovský výkon, nesmí se příliš zahřát. Efektivní chlazení za všech sklizňových podmínek zajišťují u sklízecí řezačky JAGUAR za sebou umístěné chladiče. Velká povrchová plocha síta chladiče zajišťuje pomalé proudění vzduchu, a tím je také dosaženo nízké úrovně znečisťování. Čištění síta provádí rotující odsávací rameno. Vzduch přicházející z chladiče je veden záměrně přes motor. Dále uniká téměř bez překážky z bohatě dimenzovaného prostoru pro odvod vzduchu v zadní části řezačky JAGUAR. Tak lze spolehlivě zvládnout také práce v extrémně vysokých teplotách. 22

23 Efektivní a spolehlivý. Chladící systém. Nadechnout se a vydechnout. Velké vzduchové filtry zajišťují dlouhou a spolehlivou provozní životnost. Vzduch pro motor je už předčištěný nasáván z prostoru chladičů. Pokud je to nutné, mohou být filtry demontovány bez použití nářadí, a údržbové práce mohou být provedeny přímo na poli. Integrovaný kompresor dodává 600 l/min s tlakem 9,5 bar. Proto lze používat také vzduchem poháněné nářadí, stejně tak i připojit vzduchové brzdy přívěsu. Dlouhé pracovní dny díky velké palivové nádrži. S perfektně promyšlenou koncepcí tankování se dají dlouhé pracovní dny dokonale naplánovat. Řezačky s následným zpracováním výfukových plynů musí při každém druhém tankování paliva natankovat i močovinu. Emisní norma JAGUAR Palivová nádrž Přídavná palivová nádrž (volitelně) Nádrž na Celkové množství paliva močovinu Stage IIIB (Tier 4i) 1000 l 300 l 1300 l 130 l Motory 23

24 Inteligentní a efektivní. DYNAMIC POWER. Jen tolik energie, kolik je potřeba. Modely JAGUAR 870 a JAGUAR 860 mohou být vybaveny automatickou regulací výkonu motoru DYNAMIC POWER. Maximální efektivnost a výkon získáte jen při plném zatížení. Při částečném zatížení je výkon motoru automaticky redukován. Tím můžete ušetřit až 10,6% paliva. V deseti stupních přizpůsobuje DYNAMIC POWER výkon motoru v rozsahu částečného zatížení vždy perfektně k daným pracovním podmínkám. Tak pracujete vždy v nejefektivnějším otáčkovém rozsahu. V tempu. Kombinace DYNAMIC POWER a tempomatu zajišťuje vedle úspory paliva také menší zatížení řidiče. Je-li sladěna optimální pojezdová rychlost, umožňuje to velmi rovnoměrný a efektivní pracovní proces celé sklizňové linky. Samojízdné řezačky JAGUAR s velkoobjemovými motory jsou proto i při nasazení na velmi malých pozemcích s omezenou pracovní rychlostí efektivně využitelné. Menší spotřeba paliva v částečném rozsahu zatížení Hospodárný, stálý provoz s tempomatem 24

25 Výkon motoru v koních JAGUAR 870 Stage IIIB (Tier 4i) Stage IIIB / Tier 4i JAGUAR 870 JAGUAR 860 Stupeň Stage IIIB (Tier 4i) Stage IIIB (Tier 4i) min Nm k min ot/min DYNAMIC POWER 25

26 Enormní rezervy. Hnací pojezdové ústrojí se vyznačuje mimořádnou tahovou silou. I za nejobtížnějších podmínek máte k dispozici značné rezervy. Při zařazeném prvním převodovém stupni je možná pracovní pojezdová rychlost až 16,8 km/h. Nová výrobní řada JAGUAR 800 je velmi dobře ovladatelná díky malému poloměru otáčení a větší světlé výšce. Úsporná jízda po silnici. Aktivní tlumení kmitání. Aktivní tlumení kmitání, které můžete při provozu na pozemní komunikaci velmi jednoduchým způsobem zapnout, zaručuje rychlou, a přitom velmi pohodlnou jízdu. Hydraulická soustava umožňuje vysoce účinné tlumení kmitání adaptérů, které přispívá k bezpečnosti a rychlosti jízdy na pozemních komunikacích. Tlumení kmitání je zapnuto automaticky, např. na poli při otáčení na souvrati se zvednutým adaptérem. Při nejvyšší rychlosti na silnici jede řezačka JAGUAR se silně sníženými otáčkami motoru. Elektronicky řízený pohon pojezdu řídí automaticky otáčky motoru a přesně přizpůsobuje potřebný výkon. To významně šetří palivo a minimalizuje hluk způsobený jízdou. 26

27 Silný a spolehlivý. Podvozek. Mechanický pohon všech kol. Elektrohydraulicky ovládané zapínání pohonu všech kol zajišťuje nejvyšší možnou trakci i při obtížných provozních podmínkách. K přenosu síly dochází mechanicky pomocí kardanové hřídele přímo na zadní nápravu. Kamera v zadní části: větší přehled při jízdě vzad. Je-li řezačka JAGUAR vybavena kamerou v zadní části, zobrazí se automaticky na monitoru CEBIS pohybem jízdní páky do polohy couvání pohled kamery dozadu. To umožňuje bezpečné připojení přívěsu a zlepšuje rozhled. Optimální tažná síla Velmi dobrý poloměr otáčení pro vysokou ovladatelnost Rychlá a úsporná jízda po silnici Tlumení vibrací na silnici Kamera v zadní části Podvozek 27

28 Přehledná a jednoduchá. Hydraulika a elektrika. Nově: hydraulika. Na levé straně stroje jsou přehledně umístěny řídící ventily. Proporcionální ventily pro řízení odhazové koncovky a adaptérů umožňují při automatizované funkci citlivější ovládání. Aby bylo dosaženo rovnoměrné výšky strniště také při velmi vysoké rychlosti pojezdu, může být např. rychlost reakce příčného vyrovnání adaptéru ORBIS přizpůsobena v systému CEBIS. Je-li dosaženo souvrati a je-li zvednut adaptér, aktivuje se automaticky při zrušení pracovní výšky tlumení kmitání. Tato komfortní výbava chrání stroj např. při projíždění napříč polem. Adaptér je jemně odpružen. Přehledný hydraulický systém Rychlá změna funkčních příkazů Efektivní řízení díky proporcionálním ventilům Nízké náklady na údržbu díky malým olejovým náplním Čisté a rychlé propojení 28

29 Nově: elektrika. Snadné, pohodlné ovládání vyžaduje rychlý a spolehlivý systém elektriky. V řezačce JAGUAR jsou všechny důležité komponenty uloženy bezpečně centrálně v kabině. Dodatečný box v prostoru pro údržbu řezačky JAGUAR umožňuje jednoduché doplnění další výbavy stroje, jako např. dovybavení: PROFI CAM AUTO FILL ACTISILER 20 Senzor NIR Dodatečná palivová nádrž 300 l Výhody: Bezpečné uložení elektronických komponent v kabině Systém CAN-Bus s možností diagnostiky Bezpečné a kvalitní spojení kabelů Dodatečný box pro jednoduché doplnění dalších variant Hydraulika a elektrika 29

30 Směrodatné výhody: už dvě desetiletí. Revoluční koncepce pohonu řezačky JAGUAR byla vyvinuta inženýry CLAAS v roce 1993 a dodnes udává měřítka. Přímý přenos síly se v praxi již tisíckrát osvědčil. Také u této generace řezaček JAGUAR jsme zůstali věrni našemu konceptu zabudovat motor napříč k směru jízdy. Řezací ústrojí je poháněno hydraulicky napínaným hnacím řemenem přímo od hlavní spojky motoru - absolutně bezúdržbově Nově: kotoučová brzda připojená na hlavní spojce zajišťuje při odpojení hlavního pohonu rychlé uvedení řezacího ústrojí do klidového stavu - to zvyšuje bezpečnost Přímý pohon je zárukou vysokého stupně účinnosti přenosu síly a zároveň specifické nízké spotřeby paliva - vysoce efektivní Adaptér je poháněn mechanicky, propojení probíhá přes rychlospojku - velmi pohodlné 30

31 Nepřekonatelný a nezměněný. Pohon. Hnací ústrojí 31

32 Osvědčená technika JAGUAR, dále vylepšená. Systém řezání.

33 Osvědčený lineární tok materiálu Bezpečné použití u všech druhů plodin a za všech podmínek Vynikající kvalita řezanky Systém řezacího ústrojí

34 Lineární a rychlý. Tok sklízeného materiálu. Maximální průchodnost s minimální spotřebou energie. Ideální tok rostlinného materiálu má zásadní význam pro denní pracovní výkon. Bez překážek prochází sklízený materiál v přímém směru celým strojem. Při tom nehraje roli, zda se zpracovávají traviny bez použití drtiče zrn Corncracker nebo s použitím tohoto zařízení při zpracování kukuřice na siláž. Sklízený materiál je jednotlivými prvky posouván stále rychleji. Uspořádáním nožů do tvaru V a pomocí lopatek metacího ústrojí je materiál koncentrován ke středu a dopravován dále. To přináší nejvyšší výkon při minimální spotřebě paliva a poskytuje vysokou bezpečnost nasazení. Řezačka JAGUAR to dokazuje neustále: s úžasnými výsledky - měřenými podle spotřeby pohonných hmot v l/t. go.claas.com/jaguar800cropflow 34

35 1 Vkládací ústrojí Robustní s dokonalým předlisováním 2 Nožový buben V-CLASSIC Precizní řez pro vynikající kvalitu řezanky Centrální tok řezanky pro minimální opotřebení 3 Drtič zrn Corncracker Optimální kvalita řezanky 4 Metač Centrální tok řezanky pro bezpečný transport sklízeného materiálu Mechanicky nastavitelná velikost mezery Tok materiálu 35

36 Robustní válce. Pohon vkládacích válců u řezačky JAGUAR je velmi výkonný. Délka řezanky se nastavuje podle požadavků v šesti stupních. Robustní předlisovací válce zajišťují plynulý tok materiálu. Dodatečné lišty snižují opotřebení. Hydraulická reverzace. Hydraulická reverzace umožňuje pomalý, kontrolovaný a citlivý zpětný chod. Materiál je šetrně vyveden zpět. Při provozu se sběracím zařízením se usměrňovací válce (na přání také vkládací šnek) automaticky zvednou. Díky reverzaci se cizí předměty vrátí až těsně před vkládací válce, kde mohou být rychle a bezpečně odstraněny. 36

37 Výkonné a spolehlivé. Vkládací zařízení. Citlivý detektor kovů. Detektor kovů integrovaný v předním válci vkládacího ústrojí včas lokalizuje magnetické kovové částice. Rychlostop vkládací ústrojí okamžitě zastaví, a to bez opotřebení. Pomocí zobrazení v systému CEBIS může řidič rychle zjistit, kde se magnetická kovová část nachází. Detektor kamenů STOP ROCK. Přesto, že je vkládací zařízení robustní a výkonné, reaguje citlivě na cizí předměty. Detektor kamenů STOP ROCK zvyšuje spolehlivost sklízecí řezačky JAGUAR. Detektor identifikuje kameny v řádku a pohon vkládacího ústrojí ihned zastaví. Minimální velikost kamenů můžete stanovit sami. Citlivost identifikace velikosti kamenů lze pohodlně nastavit z kabiny. Exkluzivně: detektor kamenů STOP ROCK ihned zastaví pohon vkládacího ústrojí. Vkládací ústrojí 37

38 Precizní a úsporný. Nožový buben V-CLASSIC. Uspořádání nožů do tvaru V. Účinnost 750 mm širokých nožových bubnů v řezačce JAGUAR je nadstandardní. Uspořádání nožů do tvaru V umožňuje plynulý a především úsporný řez. Kromě toho je rostlinný materiál přiváděn ke středu - to snižuje opotřebení a otěr stěn krytu bubnu. Robustní konstrukce Minimální spotřeba paliva Vysoký výkon Nejlepší kvalita řezanky Výborný odhoz řezanky Nožový buben V-CLASSIC je dostupný ve třech variantách: 1 V20 pro použití pro delší řezanku, nebo v případě časté sklizně tenkostébelnatých pícnin 2 V24 pro použití na tenkostébelnaté pícniny a kukuřici, vhodný pro delší řezanku v senážích 3 V28 pro použití na tenkostébelnaté pícniny a kukuřici, vhodný pro krátkou délku řezanky 38

39 Nastavitelné dno bubnu. Hladké dno bubnu patří ke standardní výbavě JAGUAR. K docílení optimálního toku materiálu i při nevysunutých nožích je dána možnost nastavení dna bubnu podložkami. Tím je vždy možné docílit minimální vzdálenosti od řezacího bubnu. Díky dobré přístupnosti jste schopni JAGUAR rychle přestavět: S čtyřlištovým dnem pro pozdní sklizeň kukuřice S drhlíkovým dnem pro sklizeň GPS/LKS Plně automatizované broušení. Přesný řez a rovnoměrná délka řezanky jsou výsledkem práce jen dokonale ostrých nožů. Broušení nožů ovládáte přímo z kabiny. Také nastavení protiostří můžete volitelně ovládat z kabiny. Při nastavování se protiostří neuvolní, ale držák protiostří se s pevně přišroubovaným protiostřím citlivě přisune k nožovému bubnu. Snímače klepání zajišťují správné kontaktní nastavení. Broušení nožů a také nastavení protiostří by mělo probíhat v závislosti na sklízeném množství a nikoli dle denní doby. V systému CEBIS si můžete určit odpovídající nastavení paměti týkající se broušení nožů. Drhlíkové dno pro GPS nebo MKS Mechanické nastavení protiostří V-CLASSIC Nožový buben 39

40 Nově: MULTI CROP CRACKER M. Nároky na flexibilitu vzrůstají. CLAAS nabízí vedle osvědčeného zařízení INTENSIV CRACKER M (M = průměr válců 196 mm), flexibilní MULTI CROP CRACKER M (MCC M). MCC M je rychlou a snadnou výměnou válců přizpůsobitelný nejrůznějším sklizňovým podmínkám. Díky své robustní konstrukci zaručuje vysokou kvalitu narušení sklízených rostlin i při nejvyšší průchodnosti materiálu. Na přání lze řezačku JAGUAR 870 vybavit také zařízením MCC L (L = průměr válců 250 mm). Všechna zařízení CLAAS Corncracker jsou rychle vyměnitelná za travní šachtu. Corncracker je možné mezi sklizní senáže a kukuřice uskladnit v útrobách stroje. Nastavení mezery válců probíhá mechanicky přímo na zařízení Cracker nebo na přání elektrohydraulicky z kabiny. Tvrzené válce zaručují dlouhou životnost. Precizní kvalita řezanky: kukuřice Siláž celých rostlin (GPS) 40

41 Silný a neúprosný. Corncracker. MULTI CROP CRACKER M se vyznačuje následujícími vlastnostmi: Robustní konstrukcí, velkými ložisky a novou konstrukcí opláštění Vysokou flexibilitou díky rychlé výměně Cracker válců Různorodostí možnosti využití (kukuřice, čirok, obilí) Velmi vysokou průchodností s nejlepší kvalitou řezanky Mechanickým napínáním řemene pro maximální přenos síly Perfektní přístupností jednotlivých komponentů Drtič zrn Corncracker go.claas.com/jaguar800mcc 41

42 Vysoce dynamický a s rychlou údržbou. Metač. Úspora paliva při odhazování. V řezačce JAGUAR je metač dokonale umístěn. Tak může optimálně provést svoji úlohu - dodat toku materiálu větší rychlost a bezpečně předat sklízený materiál. Lopatky metače uspořádané do tvaru V centrují tok materiálu. To redukuje opotřebení na bočních stěnách v potrubí metače. Odpovídající spotřeba energie je nízká, aby nedošlo ke změně směru toku materiálu. Při sklizni těžkých plodin je možné mezeru mezi lopatkami metače a zadní stěnou zvětšit až o 10 mm. To značně snižuje spotřebu paliva. Je-li např. u velmi suchých travin vyžadován vysoký výkon odhazování, je možné nastavit velmi malou mezeru. V prostoru pro údržbu lze provést velmi snadno mechanické nastavení. 42

43 Nově: nepřekonatelně rychlá demontáž V případě čištění stroje po sklizni, nebo v případě výměny opotřebitelných dílů nabízí CLAAS snadné řešení pro demontáž metače. V průběhu jedné hodiny dokážou provést dvě osoby celou přestavbu. Tuto jedinečnou výhodu Vám nabízí pouze CLAAS. Metač 43

44 Měření průchodnosti s QUANTIMETER. Poloha zadního horního předlisovacího válce je zaznamenávána. Společně s ostatními parametry, jako je šířka a rychlost vkládacího zařízení je nepřetržitě měřen objemový průtok. Aby bylo docíleno co možná největší přesnosti (t/ha), je doporučována kalibrace. Protiváha Stav Měření výnosu Vážení výnosu Kalibrační faktor jeden 44

45 Plynulé a přesné. Zjišťování průchodnosti. Měření sušiny. Kontinuální měření sušiny výrazně zlepšuje přesnost aktuálního zjišťování průchodnosti. V odhazovací koncovce se zjišťuje měrná vodivost a teplota hmoty procházející řezačkou CEBIS nepřetržitě zobrazuje podíl sušiny Vysoce otěruodolné opotřebitelné základní desky z keramiky a kovových kroužků zajišťují dlouhou životnost Nařezat Řezat Řezat QUANTIMETER Senzor sušiny 45

46 Koncentrované a přesné. Konzervační přípravky. Nově: Objem nádrže pro konzervanty 375 l Nově: flexibilní možnost plnění a čištění Nově: dávkování od 30 l/h do 400 l/h Nově: dávkování v závislosti na průchodnosti od 0,5 l/t po 2 l/t (až 200 t/h) Nově: možnost dávkování dle sušiny Nově: vodoznak pro externí zobrazení Dávkování je řízeno systémem CEBIS. Kromě toho informuje CEBIS řidiče o stavu naplnění nádrže. Aditiva pro nejvyšší kvalitu siláže. Nabídka silážních aditiv dnes patří ke standardním službám profesionálních poskytovatelů služeb. Sériovou, snadno plnitelnou nádrž na aditiva lze naplnit až 375 l tekutiny. Připravená aditiva jsou aplikována přímo k metači. Nastavení dávkovacího zařízení Způsob dávkování Zajištění hlavního spínače konstantní v závislosti na průchodnosti v závislosti na sušině Prostorný prostor pro čištění v závislosti na vlhkosti 46

47 ACTISILER 20 pro přesná dávkování. Současný trend směřuje ke snižování množství při vyšší koncentraci. Nový ACTISILER 20 je k dispozici jako volitelné vybavení; přesně dávkuje bakterie kyseliny mléčné v koncentrovaném roztoku. Řízení dávek, evidence spotřebovaného množství a kontrola se provádějí komfortně pomocí systému CEBIS. Silážní přípravek CLAAS ACTISIL je testován společností DLG. Samostatný zásobník o objemu 20 litrů na bakterie kyseliny mléčné v silně koncentrovaném roztoku Dávkování nastavitelné přes CEBIS: standard: 200 ml/h až 7500 ml/h; v závislosti na průchodnosti: 10 ml/t až 30 ml/t, možnost dávkování dle sušiny Oba systémy lze použít současně. Nastavení parametrů dávkování Parametry Nádrž na vodu Koncentrát pro dávkování Vlhkost Systémy konzervačních přípravků 47

48 Odhazová koncovka. Modulárně zkonstruována. Odhazová koncovka se vyznačuje vysokou pevností a vlastní nízkou hmotností. Silný koncentrovaný proud sklízeného materiálu zvyšuje bezpečnost dopadu a minimalizuje ztráty. Modulární konstrukce umožňuje rychlé přizpůsobení se rozdílným pracovním záběrům. Se dvěma variantami prodloužení (M / L) umožňují práci až do pracovní šířky 7,5 m. Zadní část odhazové koncovky je kompletně šroubována: zadní plechy jsou zároveň plechy opotřebitelné. OPTI FILL. Vysoký komfort obsluhy. S optimalizovaným ovládáním odhazové koncovky lze průběh plnění pohodlně ovládat. Široký úhel otáčení až 225 nabízí optimální výhled na průběh plnění. Při otáčení je odhazová koncovka řízena automaticky, takže průběh plnění probíhá rovnoběžně ve směru jízdy. Dvě napevno naprogramované pozice odhazové koncovky usnadňují průběh otáčení na souvrati, když se např. sklízí pole z jedné strany. Kromě toho lze odhazovou koncovku umístit stiskem tlačítka automaticky do parkovací pozice. Snadné dovybavení stroje zařízením PROFI CAM 48

49 Svazující a přesná. Nakládka řezanky. AUTO FILL. Automatické plnění odvozových prostředků. AUTO FILL vychází z principu digitální obrazové analýzy 3-D. Vyhodnocením snímků kamery vedle jedoucího odvozového prostředku je tento systém schopen určit jak vnější hrany, tak stupeň plnění v každém místě odvozového prostředku. Navíc umí tento systém určit bod dopadu sklízeného materiálu v odvozovém prostředku. Tím je odhazová koncovka řízena automaticky podélně a příčně k ose vozidla. Výsledkem je optimální plnění. Odhazová koncovka go.claas.com/jaguar800autofill 49

50 Mnohostranné a vytrvalé. Adaptéry JAGUAR.

51 Sběrač DIRECT DISC RU ORBIS CONSPEED Sklizeň kukuřice s ORBIS nebo RU. Sběr řádků s PICK UP Řezání celých rostlin s DIRECT DISC Sklizeň kukuřičných palic s CONSPEED Sklizňové adaptéry

52 Přesné a ulehčující. Systémy řízení. Vidět s CAM PILOT. CAM PILOT přebírá řízení řezačky JAGUAR v kombinaci se sběračem PICK UP. Řádek je trojrozměrně rozpoznán kamerou se dvěma náhledy. Signály jsou při odchylce tvaru řádku a směru předány do řízení. Řídící náprava reaguje na příkazy. To přináší menší zatížení řidiče při rychlosti až 15 km/h i sklizeň bez ztrát. CEBIS: výběr systému řízení 52

53 Řízení s GPS PILOT. GPS PILOT vede řezačku JAGUAR pomocí satelitního signálu bezpečně v rovnoběžných stopách nebo podle hrany záhonu. Systém napomáhá zajistit využití celé pracovní šířky a omezit přesahy. Tak je dosaženo vysoce kvalitní práce a nízké pracovní doby - bez závislosti na viditelnosti a počasí. Snímače AUTO PILOT. Také s plošnými kukuřičnými adaptéry se sklízí kukuřice většinou po řádcích. Dva prutové hmatače snímají každý druhý řádek kukuřice. Dle potřeby jsou signály hmatačů přeměněny v podnět k řízení. Dvouřádkové snímání umožňuje automatické řízení v šířce řádků od 37,5 cm až po 80 cm. Systémy řízení 53

54 Naprostá špička. PICK UP 300 a 380. Na cestě ke stále výkonnějším sklízecím řezačkám a vyšším výnosům mají požadavky jako čistý příjem krmiva, robustní technika a snadné ovládání stále větší význam. Sběrače PICK UP 300 a 380 s pracovní šířkou 3,00 m resp. 3,80 m splňují tyto požadavky množstvím přesvědčujících detailů: Menší průměr dráhy prstů sběrače se čtyřmi nebo pěti řadami prstů pro čistý sběr materiálu Větší průměr vkládacího šneku pro nejlepší dopravu píce i při vysokých průchodnostech Robustní pohon dvoustupňovou převodovkou s jednoduchým ovládáním Opotřebitelné části jsou po extrémní zátěži snadno vyměnitelné Ideální přizpůsobení půdě otočným rámem a sklopnými kopírovacími koly (nastavitelnými bez použití nástrojů) Pohodlná montáž a demontáž na řezačky JAGUAR, pohon přes rychlospojovací zařízení a centrální zajištění na levé straně Opěrné kolo pro optimální přizpůsobení se povrchu Jednoduchá výměna opotřebitelných dílů 54

55 Důkladný a bezpečný. Příjem sklízeného materiálu. Dodatečná ochrana. STOP ROCK. Detektor kamenů STOP ROCK ihned zastaví pohon vkládacích válců, jakmile identifikuje nějaké pevné cizí těleso, které přesáhne řidičem nastavenou velikost. Odpovídající nastavení se provádí v systému CEBIS. Dobrá přístupnost při vyhledávání cizích těles Sběrač 55

56 Sekat a řezat. Přímá sklizeň. DIRECT DISC. Řezání celých rostlin s DIRECT DISC 520. Chcete-li rostliny sklizené ve stádiu mléčné zralosti využít jako vysoce hodnotné krmivo nebo jako zdroj bioenergie: Jeden pracovní krok stačí k tomu, abyste sklidili i pořezali. Rostliny jsou sklízeny diskovým žacím adaptérem, potom podávacím válcem bezpečně dopraveny k průběžnému šnekovému dopravníku a šnekovým dopravníkem dále přivedeny ke vkládacímu ústrojí řezačky. Bezpečnost na silnici Rychlá výměna nožů 56

57 Snadno, pohodlně, osvědčeně. Snadné připojení a zajištění pohonu probíhá pohodlně přes rychlospojku Postupné spouštění jednotlivých dpravních prvků a žací jednotky umožňuje zapnutí adaptéru DIRECT DISC také při plném výkonu motoru Troje možné otáčky dopravních prvků pro rovnoměrný tok materiálu a optimální kvalitu řezanky Osvědčené žací lišty DISCO zajišťují vysoký výkon řezání a čistou kvalitu práce s AUTO CONTOUR Zkrácená doba čekání díky rychlé výměně nožů Perfektní přizpůsobení podmínkám sklizně podávacím válcem s hydraulicky nastavitelnou výškou Snadná přístupnost k dopravním prvkům díky velkému servisnímu otvoru Rychlospojka DIRECT DISC 57

58 ORBIS. Sklízet nezávisle na řádcích. Adaptér pro sklizeň kukuřice na siláž ORBIS, nezávislý na řádcích, kombinuje celosvětové zkušenosti s inovacemi v oblasti konstrukce a pohonu. Při sklizni různých plodin nabízí přesvědčivé pracovní využití při siláži celých rostlin. Nejlepší kopírování povrchu půdy: výkyvný rám pro ideální příčné kopírování Optimální s aktivním ovládáním AUTO CONTOUR Menší náklady na údržbu Přenos síly z řezačky JAGUAR jednoduše přes rychlospojku Pracovní šířka 4,50 m, 6,00 m nebo 7,50 m Optimální tok sklízeného materiálu: podélné podávání rostlin zajišťuje tu správnou kvalitu řezanky Kompaktní konstrukce: nízké zatížení náprav, výborná přehlednost Lehký pohon pracovních agregátů: velmi nízká potřeba výkonu, možnost zapnutí a reverzace v plném zatížení Nově: třístupňová převodovka, pro dokonalé přizpůsobení rozdílným podmínkám sklizně Dobrá přístupnost: šest jednotlivých segmentů na modul Šetrná přeprava rostlin a samoostřící efekt broušení nožů Modulární konstrukce 58

59 Nenasytný a flexibilní. ORBIS. AUTO CONTOUR. Výborné kopírování povrchu půdy. Adaptér ORBIS disponuje výkyvným rámem, který je spojen třemi vodícími rameny s hlavním rámem. Výkyvný rám zajišťuje dokonalé boční vyrovnávání. Mechanické vyrovnávání probíhá, je-li adaptér ORBIS veden mírným tlakem (CONTOUR) noži nad zemí. Optimální kopírování povrchu půdy. Dobré výkyvné vlastnosti také ve svahu Mechanické boční vyrovnání při kontaktu s půdou pomocí regulace tlaku (CONTOUR) Automatické boční vyrovnání přes vnější hmatače s AUTO COUNTOUR AUTO CONTOUR zajišťuje toto vyrovnání automaticky: vlevo a vpravo je vybaven třmenovými hmatači. ORBIS se přizpůsobí povrchu půdy. go.claas.com/jaguar800autocontour AUTO CONTOUR, regulace tlaku s příčným vyrovnáním Jízda po silnici se šířkou 3 m ORBIS 59

60 Robustní a osvědčený. RU 450 a CONSPEED. RU 450: pracovní šířka až 4,50 m. Koncepce toku materiálu se zakládá na třech velkých vkládacích a řezacích kotoučích, které se otáčejí navzájem proti sobě. Uříznuté rostliny způsobují při průchodu samoostřící efekt broušení nožů. O co nejlepší tok materiálu se stará šnekový dopravník, který je možné optimálně přizpůsobit pro nastavenou délku řezanky odpovídajícím počtem otáček. Jednoduchá konstrukce je robustní, spolehlivá a velmi osvědčená. Nízký požadovaný příkon Bezpečná přeprava rostlin za všech podmínek Možnost zapnutí a reverzace v plném zatížení Snadno připojitelný díky rychlospojce 60

61 Siláž z kukuřičných palic (MKS): sklizeň s česačem palic kukuřice na řezačce JAGUAR U MKS se jedná o krmení s vysokou koncentrací energie. MKS je využíváno především u chovu hovězího dobytka pro výrobu mléka a masa. Doporučená výbava pro kvalitní siláž při sklizni celých rostlin na siláž (GPS) nebo MKS je: Drhlíkové lišty-klín za držákem protiostří (GPS / MKS) Drhlíkové dno GPS / MKS Corncracker s jemně ozubenými válci a rozdílem otáček 60% CLAAS adaptér - mezikus. Adaptér - mezikus Vám dává možnost připojit na řezačku JAGUAR česač kukuřice CONSPEED. Corncracker s velkým rozdílem otáček pro vysokou kvalitu řezanky RU a CONSPEED 61

62 Elektronické a jednoduché. EASY. Jméno znamená program. CLAAS svazuje své kompetence v oboru elektroniky pod jedním jménem: EASY. Tato zkratka znamená Efficient Agriculture Systems a splňuje to, co slibuje: od seřízení stroje přes systémy řízení až k softwarovým řešením - s EASY je vše zcela jednoduché. Vaše systémy můžete vzájemně perfektně sladit a získat z Vašich strojů a tedy i z práce to nejlepší. Go on. Go easy. EASY má čtyři části - každá z nich je specializovaná, dohromady tvoří silný tým. on board - řízení stroje a optimalizace výkonu z kabiny on field - zvýšení produktivity přímo na poli on track - kontrola stroje a diagnostika na dálku on farm - softwarová řešení pro provoz

63 EASY. Možnosti vybavení pro řezačku JAGUAR. on board CEBIS DYNAMIC POWER STOP ROCK on field OPTI FILL AUTO FILL AUTO PILOT CAM PILOT GPS PILOT on track QUANTIMETER Snímač vlhkosti Management zakázek Výnosové mapy TELEMATICS on farm AGROCOM MAP AGROCOM NET EASY Možnosti vybavení.

64 CLAAS TELEMATICS. Dokumentace a servis online. Kliknutím myši - vše pod kontrolou. Pomocí TELEMATICS Vám CLAAS nabízí, kdykoliv a odkudkoliv přes internet vyvolat důležitá data o vašem stroji. Profitujte ze systému TELEMATICS. Optimalizace nastavení. Porovnejte okamžitě na internetu informace o výkonu a činnosti Vašeho stroje a přesně je nastavte. Pro perfektní výsledek: za všech podmínek. Každý den. Zjednodušení dokumentace. Exportujte s pomocí TELEMATICS relevantní informace do Vaší kartotéky honů a šetřete tím drahocenný čas. Převezměte např. data o výnosech na specifických, dílčích plochách. 64

65 Optimalizace pracovních postupů. Denně je Vám em zasílána zpráva s tzv. analýzou provozních časů a dalšími důležitými hodnotami stroje. Od začátku pracovního nasazení můžete analyzovat přesná data předchozího dne a zjistit, kdy a jak efektivně Váš stroj pracuje. Dodatečně můžete vyvolat jízdní dráhy Vašeho stroje s protokolem událostí, které umožňuje optimalizace logistiky přepravy. TELEMATICS umožňuje cílené řízení strojového parku a vyvarování se nerentabilních prostojů. Automatická interpretace procesních dat (APDI). APDI dokumentuje, interpretuje a dále automaticky zpracovává procesní data. Rozšířením funkcí TELEMATICS přenáší APDI automaticky, bez činnosti řidiče, pracovní data na server, na kterém jsou data interpretována a zpracována. To probíhá na základě dříve nahraných hranic z kartotéky, odborných návrhů EU, nebo využitím Google Earth. Všechny rozhodující údaje o strojích lze přenést ve formátu IsoXML, takže mohou být bezproblémově zpracovávány. Šetřete se servisním časem - dálková diagnostika CLAAS. TELEMATICS může s Vaším souhlasem přenášet servisní údaje k Vašemu smluvnímu partnerovi CLAAS. To mu dává možnost v případě potřeby provést první analýzu dálkovou diagnostikou přes CDS Remote, lokalizovat rychleji příčiny a optimálně se připravit tak, aby Vám na místě mohl co možná nejrychleji pomoci. TELEMATICS 65

66 Vytrvalý a bezpečný. PREMIUM LINE. Nyní i přímo z výrobního závodu. Pro náročné sklizňové podmínky nabízíme PREMIUM LINE speciálně povrchově upravené náhradní díly, které jsou vysoce odolné proti otěru a opotřebení. Extrémně vysoká životnost výrazně zvyšuje dobu pracovního nasazení. To šetří čas i peníze. 1 Ozubené líšty 2 Stěrka hladkého válce 3 Protiostří 4 Klín za protiostřím 5 Brusný kámen 6 Dno bubnu 7 Vodicí plech 8 Zadní stěna travní šachty 9 Válce Corncracker 10 Lopatky metače 11 Dvoudílná skříň metače 12 Skříň metače, boční stěny vlevo / vpravo 13 Metač, zadní stěna 14 Půlená šachta, přední polovina / zadní polovina 15 Otočný věnec, deska 16 Všechny opotřebitelné plechy odhazové koncovky 66

67 PREMIUM LINE pro řezačku JAGUAR 67

68 Pro ORBIS. PREMIUM LINE. 1 Dopravní kotouče 2 Vodící lišty (ocel) 3 Kryt převodovky 4 Plazy a převodovky rotorů 5 Opotřebitelné kroužky pod velkými noži 6 Stěrač, ozubený, pro velké válce 7 Stěrač pro všechny válce 68

69 PREMIUM LINE pro adaptér ORBIS 69

70 Rychlá a jednoduchá. Jedinečná koncepce údržby. Vysoká provozní bezpečnost. V průběhu sklizně se počítá s každou minutou. Časově náročné údržby nejsou jen zátěží: snižují také pracovní výkon, ohrožují hospodárnost a snižují Váš zisk. Automatické centrální mazání a broušení nožů s automatickým nastavením protiostří jsou pouze dvě z četných možností, jak zkrátit dobu údržby a prodloužit dobu provozu. Bezpečnost provozu navíc zvyšují otěruvzdorné díly, které jsou umístěny v místech toku materiálu řezačky JAGUAR a podléhají jen nepatrnému opotřebení. Proto může být Vaše sklízecí řezačka JAGUAR vždy tam, kde má být: na poli. A vykoná vše, co umí nejlépe: nejtěžší práci. Přístupnost nožového bubnu. 70

71 Minimální náklady na údržbu. Po hydraulickém odklopení máte dokonalý výhled na nože a protiostří Během pouhých 10 minut můžete na řezačce JAGUAR odpojit vkládací komoru od nožového bubnu Důležité servisní práce na motoru mohou být provedeny rychle několika zásahy; všechna místa jsou bez problémů přístupná ze všech stran Automatické centrální mazání s 8 litry maziva v zásobě vystačí přibližně na 120 hodin provozu Velké boční kryty s novým otevíráním umožňují neomezený přístup k chladící soustavě, drtiči zrn Corncracker a k metači Demontáž drtiče Corncracker je velmi jednoduchá a rychlá Při údržbě provedou demontáž metače dvě osoby v průběhu jedné hodiny Tlakový vzduch na stroji lze za účelem čištění hojně využít Osvětlení pro údržbu umožňuje provádět servisní práce také ve tmě Údržba go.claas.com/jaguar800maintenance 71

72 Pomáháme nepřetržitě po celých 24 hodin. O profesionalitě a spolehlivosti pracovníků First CLAAS Service nemusíte pochybovat. Nepřetržitě celých 24 hodin zajišťují dovozci a prodejci CLAAS na celém světě optimální zásobování náhradními díly a spolehlivou službu zákazníkům. Servis je blízko, i když je vzdálený. S dálkovou diagnostikou CLAAS TELEMATICS získáte společně vzácný čas. Pracovníci našeho servisu mají prostřednictvím internetu přímý přístup ke všem výkonovým a elektronickým parametrům Vašeho traktoru AXION. Řešení problému tak lze často provést i na dálku. Pokud musí technik přijet na místo, má již všechny potřebné informace a může s sebou event. přivézt potřebné náhradní díly. Hovoříme stejnou řečí. Obchodní partneři CLAAS patří k nejvýkonnějším prodejcům zemědělské techniky na světe. Nejsou jen skvěle vyškoleni a odborně vybaveni, nýbrž jsou také podrobně informováni o způsobu práce Vašeho zemědělského podniku a Vašich požadavcích týkajících se odborné způsobilosti a spolehlivosti. Jsme vždy tam, kde nás potřebujete. Náš centrální sklad náhradních dílů dodává veškeré originální náhradní díly CLAAS ORIGINAL rychle a spolehlivě do celého světa. Hustá síť prodejců CLAAS zaručuje, že se dostaví na místo určení v nejkratší možné době tam, kde právě jste. 72

73 Zcela blízko. CLAAS servis. Stavební kameny pro Vaši bezpečnost. Servisní produkty CLAAS. Zvyšte provozní bezpečnost, minimalizujte riziko oprav a ztrát, kalkulujte s plánovatelnými náklady. Se servisními výrobky CLAAS si můžete z nabídek sestavit svůj individuální balíček. Na výběr máte ze tří produktů: CLAAS posklizňová kontrola CLAAS CARE CLAAS MAXI CARE Přehled Vašich výhod: Prodloužená životnost Vašeho stroje Profesionálně vybavené dílny Vašeho obchodního partnera Konzultace ke speciálnímu příslušenství a dovybavení Zachování výkonu Vašeho stroje Minimální prostoje Pevné plánování nákladů Dlouhodobé zachování hodnot Doporučujeme používat spotřební materiál a náhradní díly CLAAS ORIGINAL First CLAAS Service 73

74 Být perfektně vybaven a zároveň šetřit. AUTO FILL. Abychom Vám usnadnili rozhodování mezi jednotlivými mimořádnými vybaveními, nabízíme Vám k modelům JAGUAR vybavení AUTO FILL. Při sestavování výbavy na stroji se naši experti řídili potřebami našich zákazníků. Profitujte z toho, že se tyto komponenty dokonale doplňují a užívejte výhod. Informace o dostupnosti a dalších výbavách získáte u Vašeho obchodního partnera. AUTO FILL obsahuje: AUTO FILL. Automatické plnění odvozových prostředků Přídavné osvětlení OPTI FILL. Paralelní vedení odhazové koncovky ve směru jízdy Otočení o 70 cm jediným impulzem na pojezdové páce Automatické otočení vyhazovacího žlabu Dvě uložitelné polohy odhazové koncovky, např. při otáčení vpravo / vlevo Osvětlení na odhazové koncovce. Osvětlení otáčející se ve směru odhozu Kamera v zadní části: automatické přepnutí obrazovky na pohled zadní kamery během jízdy vzad 74

75 JAGUAR 800 JAGUAR Motor Výrobce Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Typ OM 502 LA OM 502 LA OM 460 LA OM 460 LA Počet válců V8 V8 R6 R6 Zdvihový objem l 15,93 15,93 12,82 12,82 Jmenovité otáčky ot/min Emisní norma Stage IIIB (Tier 4i) Výkon motoru při pracovních otáčkách 1800 ot/min (ECE R 120) kw (k) 440 (598) 375 (510) 335 (455) 294 (400) Palivová nádrž + přídavná nádrž l Nádrž na močovinu l Měření spotřeby paliva DYNAMIC POWER Podvozek Pohon pojezdu 2stupňová automatická převodovka OVERDRIVE Řídicí náprava, standard Řídicí náprava, 3 x nastavitelná, upínací příruba mm 2470/2930/ /2930/ /2930/ /2930/3090 Hnací a řídicí náprava, POWER TRAC, mechanický Nádrž na vodu / konzervační prostředky l ACTISILER 20, vysoce koncentrovaný l Automatika spouštění + tlak na půdu CONTOUR Sklizňové adaptéry Adaptér pro sklizeň kukuřice, nezávislý na řádcích, ORBIS / RU (řádky ř/m 10/7,5, 8/6, 6/4,5 10/7,5, 8/6, 6/4,5 8/6, 6/4,5 8/6, 6/4,5 / šířka) PICK UP 300 / 380 m 2623/ / / /3599 Přímý žací adaptér DIRECT DISC 520 mm Tok materiálu Šířka vkládacího ústrojí mm Vkládací a předlisovací válce Nožový buben, šířka mm Nožový buben, průměr mm Nožový buben, počet otáček při jmenovitých otáčkách ot/min Nožový buben V-CLASSIC (20 nožů) V20 V20 V20 V20 Délka řezanky, 6 stupňů, mechanicky mm 5/6,5/8,5/ 11/17/21 5/6,5/8,5/ 11/17/21 5/6,5/8,5/ 11/17/21 5/6,5/8,5/ 11/17/21 Nožový buben V-CLASSIC (24 nožů) V24 V24 V24 V24 Délka řezanky, 6 stupňů, mechanicky mm 4/5,5/7/9/14/17 4/5,5/7/9/14/17 4/5,5/7/9/14/17 4/5,5/7/9/14/17 Nožový buben V-CLASSIC (28 nožů) V28 V28 V28 V28 Délka řezanky, 6 stupňů, mechanicky mm 3,5/4,5/ 6/8/12/15 3,5/4,5/ 6/8/12/15 3,5/4,5/ 6/8/12/15 3,5/4,5/ 6/8/12/15 Ovládání broušení nožů automaticky ze sedadla řidiče Automatické nastavení protiostří ze sedadla řidiče INTENSIV CRACKER M (Ø = 196 mm) MULTI CROP CRACKER M (Ø = 196 mm) MULTI CROP CRACKER L (Ø = 250 mm) Metač, šířka mm Metač, průměr mm Metač, nastavení mezery mechanické Vyhazovací žlab, nárazová pojistka Odhazová koncovka, úhel otáčení, série stupně Odhazová koncovka, úhel otáčení s OPTI FILL / AUTO FILL stupně Odhazová koncovka S (do DD 520) Odhazová koncovka, prodloužení, M (ORBIS 600) mm 1 x 750 = x 750 = x 750 = x 750 = 750 Odhazová koncovka, prodloužení, L (ORBIS 750) mm 2 x 750 = x 750 = x 750 = x 750 = 1500 Nabídka EASY OPTI FILL, optimalizované ovládání odhazové koncovky AUTO FILL, automatické plnění odvozového prostředku Detektor kamenů STOP ROCK QUANTIMETER, meření průchodnosti QUANTIMETER + kontinuální měření vlhkosti Management zakázek Výnosové mapy TELEMATICS AUTO PILOT, plocha snímače uprostřed (kukuřice) CAM PILOT, rozpoznání řádků (tráva) GPS PILOT Údržba Centrální mazání, objem zásobníku mazacího tuku 8 l Osvětlení pro údržbu stroje Kabina VISTA CAB Klimatizace A/C-MATIC Berevný monitor CEBIS Tiskárna Standardní sedadlo Komfortní sedadlo Otáčivé sedadlo Prémiové sedadlo, větrané, vyhřívané Sedadlo spolujezdce Základní stroj bez adaptéru Pracovní délka mm Pracovní výška s prodloužením odhazové koncovky L mm Přepravní výška mm Transportní délka s prodloužením odhazové koncovky L mm Hmotnost bez adaptéru se standardními pneumatikami kg Pneumatiky Hnací náprava, transportní šířka v závislosti na pneumatikách 650/75 R32 mm /70 R32 mm /75 R32 mm /55 R32 mm Řídící náprava, transportní šířka v závislosti na pneumatikách 16,5/ PR mm /65 R24 mm /55-26,5 mm sériově volitelně není k dispozici sériově volitelně není k dispozici Firma CLAAS vyvíjí neustálou snahu vyhovět všemi svými produkty požadavkům praxe, a proto si vyhrazuje právo provádět na výrobcích změny. Údaje a zobrazení jsou pouze přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vytištěn pro uživatele strojů CLAAS na celém světě. Ohledně technického vybavení se řiďte ceníkem svého obchodního partnera CLAAS. Na fotografiích jsou některá ochranná zařízení demontována z důvodu, aby byla funkce těchto zařízení zobrazena co nejnázorněji. V žádném případě to však nesmí být prováděno svévolně, aby bylo zamezeno nebezpečí. Dodržujte proto příslušná ustanovení v návodu k použití. Všechny technické údaje k motorům se vztahují zásadně na evropské předpisy regulace výfukových plynů: Stage. Pojmenování normy Tier slouží v tomto dokumentu výhradně pro informační účely a lepší srozumitelnost. Povolení se netýká oblastí, v nichž jsou výfukové plyny regulovány.

76 JAGUAR. Bez alternativy. Argumenty. Rozměrná komfortní kabina CLAAS VISTA CAB s vynikajícím výhledem do všech stran CEBIS pro snadné ovládání a rychlou kontrolu všech podstatných údajích o stroji Mechanický pohon adaptérů s pohodlnou rychlospojkou pohonu Jednotné připojovací rozhraní adaptérů s výrobní řadou JAGUAR 900 pro snadné užití adaptérů na obou typech strojů Přímý pohon řezacího ústrojí pro větší účinnost přenosu výkonu při nízké spotřebě paliva. Brzda pro rychlé zastavení hlavního pohonu, rychlé zastavení řezacího ústrojí pro vysokou bezpečnost Ideální, přímočarý tok sklízeného materiálu od vkládacích válců až k metacímu ústrojí Výkonné, robustní vkládací ústrojí s pojistkou proti přetížení, detektorem kovů a detektorem kamenů STOP ROCK Nožový buben V-CLASSIC s přesným řezem pro perfektní kvalitu řezanky Snadno přístupný Corncracker pro perfektní kvalitu řezanky a rychlé přizpůsobení měnícím se podmínkám při sklizni Metač s nastavitelnou vzdáleností k zadní stěně pro zvýšení efektivity Dávkování silážního prostředku dle průchodnosti a obsahu sušiny Prvky EASY jako AUTO FILL, CAM PILOT atd. pro výrazné usnadnění práce řidiče Výkonné motory Mercedes-Benz s nízkou spotřebou paliva Velký objem palivové nádrže pro dlouhé pracovní dny Jedinečná přístupnost pro rychlé a snadné údržbové práce PREMIUM LINE - vysoce odolné náhradní díly proti otěru a opotřebení v řezačce JAGUAR a adaptéru ORBIS First CLAAS Service po celých 24 hodin
