1 Zastoupení značek: FISHER FRANCEL TARTARINI MITRAS MAEC NABÍDKOVÝ HUTIRA BRNO, s.r.o. GAS-HUTIRA SKUTEČ, s.r.o. - ARMATURY PRO PLYNÁRENSTVÍ FISHER, FRANCEL, TARTARINI, - SKŘÍNĚ MAEC A MITRAS, SESTAVY S REGULÁTORY FISHER, FRANCEL, TARTARINI - ZEMNÍ MODULY ŘADY ME - PŘÍSLUŠENSTVÍ PRO KOMPLETNÍ PLYNOINSTALACI - VODOMĚRNÉ ŠACHTY MAEC

2

3 OBSAH: STRANA CENÍK. regulátory tlaku plynu, příslušenství pro domovní a průmyslové instalace, vodoměrné šachty Obsah 1 Pružinové/přímočinné regulátory základní parametry 2 Domovní regulátory a příslušenství k instalaci 4 Pružinové regulátory a příslušenství k instalaci 5 Pojistné ventily série V 5 Skříně a regulační sestavy ve skříních 6 Flexibilní nerezové trubky CATS-SK 8 Regulační sestavy pro domovní přípojku - SETY 8 Zemní moduly 9 Regulační soupravy/ stanice 9 Technická dokumentace 9 Skříně pro umístění RS 10 Detektory úniku plynu a příslušenství 10 Regulátory na LPG 10 Plynoměry a příslušenství 10 Plynové filtry 11 Stabilizační regulátory 11 Ostatní instalační materiál 11 Vodoměrné šachty MAEC 12 Přehled základních typů armatur EMERSON 16 Více informací na: Pro smluvní partnery a velkoodběratele nabízíme množstevní slevy Dodavatel si vyhrazuje právo na změnu cen. Aktualizace ceníku jsou k dispozici na internetových stránkách společnosti. O B V Y K L Á DODACÍ LHŮTA NABÍZENÉHO ZBOŽÍ: ZBOŽÍ JE STANDARDNĚ SKLADEM V ČR CENA K dispozici minimálně na jednom z prodejních míst: ZBOŽÍ JE K DODÁNÍ V PERIODĚ 2-3 TÝDNŮ CENA BRNO PRAHA SKUTEČ IVANČICE ZBOŽÍ JE K DODÁNÍ V PERIODĚ DELŠÍ NEŽ 3 TÝDNY CENA Termín dodání konzultovat s obchodním oddělením CENÍK HUTIRA 2012 Strana 1 (celkem 16) CEN-HUTIRA 2012/02

4 PRUŽINOU ŘÍZENÉ PŘÍMOČINNÉ REGULÁTORY TLAKU REGULÁTOR TLAKU B 6NG, B 10NG Vstupní tlak 0,5 4 bar Výstupní tlak standard - 20 mbar / var. H - 10 až 50 Maximální průtok 6; 10 m 3 (n)/hod Přesnost regulace AC 5 Připojení ¾ 1 ¼ ( 1 ) Popis a použití Dvoustupňový regulátor s příznivými zástavbovými rozměry, určený pro plynofikaci rodinných domů a menších plynových kotelen. REGULÁTOR TLAKU B 10, B 25, B 40 Vstupní tlak 0,5 (0,7) 4 bar / var. R : 0,2(0,3) 4 Výstupní tlak standard - 20 mbar / var. H - 10 až 400 Maximální průtok 10; 25; 40 m3 (n)/hod Přesnost regulace AC 5 (10) Připojení ¾ 1 ¼ Popis a použití Dvoustupňový regulátor s příznivými zástavbovými rozměry, určený pro plynofikaci bytových objektů nebo menších plynových kotelen. REGULÁTOR TLAKU SERIE R/70 - R/71 (AP); R/72 (AP) Vstupní tlak 0,5 (0,1) 6 bar / var. AP až 10 bar Výstupní tlak standard 15 až 360 mbar Maximální průtok 70 m3 (n)/hod Přesnost regulace AC 5 Připojení ¾ 1 ¼ nebo 1 1 Popis a použití Dvoustupňový regulátor s příznivými zástavbovými rozměry, určený pro plynofikaci větších bytových domů nebo plynových kotelen. REGULÁTOR TLAKU REGAL 2 (VSX2) Vstupní tlak 0,5 10 bar Výstupní tlak 10 až 320 mbar Maximální průtok až 270 m3 (n)/hod Přesnost regulace AC 10 Připojení 1 2 ¼ Popis a použití Přímočinný regulátor s vyváženou regulační klapkou, určený pro plynofikaci průmyslových objektů a větších plynových kotelen. REGULÁTOR TLAKU CSB 400 Vstupní tlak 0,1 5 (16) bar Výstupní tlak 17 mbar 3 bar Maximální průtok 500 (1000) m3 (n)/hod Přesnost regulace AC 5 (10) Připojení 1 2 ¼ ( 1; 1¼; 1½; DN 50 ) Popis a použití Přímočinný regulátor s vyváženou regulační klapkou, určený pro plynofikaci průmyslových objektů a větších plynových kotelen. CENÍK HUTIRA 2012 Strana 2 (celkem 16) CEN-HUTIRA 2012/02

5 Vstupní tlak 1 10 bar Výstupní tlak 340 až 4000 mbar Maximální průtok až 550 m 3 (n)/hod Přesnost regulace AC 10 Připojení 1 NPT Popis a použití REGULÁTOR TLAKU 627- VSX2 Přímočinný regulátor s určený pro regulaci STL STL na průmyslových plynovodech a plynárenských sítích. REGULÁTOR TLAKU SERIE B/240 Vstupní tlak 0,5 (0,05) 5 bar Výstupní tlak 13 až 320 mbar Maximální průtok až 300 m3 (n)/hod Přesnost regulace AC 5 Připojení 1 ½ ( DN40 PN16 ) Popis a použití Přímočinný regulátor s vyváženou regulační klapkou, určený pro plynofikaci průmyslových objektů a větších plynových kotelen. REGULÁTOR TLAKU SERIE A/100 Vstupní tlak 0,5 (0,05) 8 bar Výstupní tlak 5 až 350 mbar Maximální průtok až 600 m3 (n)/hod Přesnost regulace AC 5 Připojení 2 Popis a použití Přímočinný regulátor určený pro plynofikaci průmyslových objektů a větších plynových kotelen. REGULÁTOR TLAKU REGAL 3 (VSX2) Vstupní tlak 0,5 10 bar Výstupní tlak 8 až 3000 mbar Maximální průtok až m3 (n)/hod Přesnost regulace AC 10 Připojení DN 50 PN 10/16 Popis a použití Přímočinný regulátor s vyváženou regulační klapkou, určený pro plynofikaci průmyslových objektů a velkých plynových kotelen. REGULÁTOR TLAKU MN / MBN Vstupní tlak 0,2 5 bar ( verze PST, AP, APA až 19 bar) Výstupní tlak 15 až 3000 mbar Maximální průtok až m3 (n)/hod Přesnost regulace AC 5 Připojení vstup/výstup DN / DN , ANSI 150(PN 16) Popis a použití Přímočinný regulátor s vyváženou regulační klapkou, určený pro plynofikaci průmyslových objektů a velkých plynových kotelen. CENÍK HUTIRA 2012 Strana 3 (celkem 16) CEN-HUTIRA 2012/02

6 DOMOVNÍ REGULÁTORY TLAKU A PŘÍSLUŠENSTVÍ Napojení Kód TYP vstup výstup cena v CZK POZN B 6NG 1 ¼ STANDARD B 6NG (1 ) B 6NG (přímý) Přímé provedení vstup-výstup B 10 (B10NG) ¾ STANDARD B 25 1 ¼ STANDARD B STANDARD 88003xxx R/71, R/71-AP 1 ¼ Rohové provedení xxx R/72, R/72-AP 1 1 Přímé provedení R/72-FS, R/73, R/ CF (CENA NA VYŽÁDÁNÍ) Regulátory řady B pro nestandardní vstupní/výstupní tlak R Pro vstupní tlak od 0,3 bar BC(H) Výstupní tlak pevně nastaven na 0,3 bar xx B(H) 10 ¾ 1 ¼ Jiný výstupní tlak než 21 mbar xx B(H) Výstupní tlak pevně nastaven v rozsahu xx B(H) ,05 (0,01) - 0,4 bar Příslušenství k instalaci domovních regulátorů D sítko Vstupní sítko pro regulátory FRANCEL B koleno ms DN 15 Rp ½ G ¾ sf prodloužení ms Rp ¾ G ¾ sf vsuvka ms G ¾ G ¾ sf vsuvka ms R ¾ G ¾ sf vsuvka ms G 1 G ¾ sf vsuvka ms R 1 G ¾ sf CF Vstupní napojení regulátorů FRANCEL B N (standardní napojení) vsuvka ms R 1¼ G 1¾ 150 Výstupní napojení regulátoru FRANCEL B vsuvka ms R 1 G Použitelné např pro výstup z regulátorů B koleno ms DN 25 G 1¼ 1 Rp 120 Použitelné pro výstup z regulátorů B vstupní trubka DN 20 R ¾ R ¾ 55 prodloužení 150 mm (ocel) instalační H-rám FRANCEL Pro plynoměr 100 mm instalační H-rám FRANCEL Pro plynoměr 250 mm 430 4x C lišta svařená do rámu+1 lišta volná, úchyt regulátoru, plynoměru s objímkami, spoj. mat. instalační H-rám dvojitý Do niky 700x500 mm 780 Montážní rám pro regulátor a 2 plynoměry úchyt plynoměru 100mm úchyt plynoměru 250mm 200 Držák, objímky (1 nebo ¾ ), spoj. mat úchyt přechodky 160 Včetně spoj. materiálu úchyt přechodky - dvojitý 200 Kotvení KK a přechodky objímka ( pár ) 20 mm ( 25 mm) 20 objímka pro kotvení regulátoru/plynoměru 44699xxx rozpěrka 100 mm 1 (1 ¼) xxx rozpěrka 250 mm 1 (1 ¼) plynoměrné šroubení R 1 G 1¼ plynoměrné šroubení R ¾ G 1¼ 270 Standard oka na potrubí DN25, variantně v provedení na potrubí DN 32 Prodloužené plynoměrové šroub. mosaz / nátrubek s převlečnou maticí / A plynoměrné šroubení R 1 G 1¼ 54 Plynoměrové šroubení ocelolitina /černé/ plynoměrné těsnění 1¼ 5 Pro plynoměry G4, G6 Samolepka PLYN variantně HUP 15 R = vnější kuželový závit (ISO 7-1), Rp = vnitřní kuželový závit (ISO 7-1) G = vnější / vnitřní válcový závit (ISO 228-1) - pro těsnění na plocho/kužel CENÍK HUTIRA 2012 Strana 4 (celkem 16) CEN-HUTIRA 2012/02

7 PRUŽINOVÉ REGULÁTORY TLAKU kód TYP Vel. tělesa Napojení tělesa cena v CZK POZN Regal 2 VSX2 1 2 ¼ závit Rp G BPZ/MPZ 1 2 ¼ B/ ½ závit Rp B/249-AP A/ závit Rp A/109-AP Regal 3 VSX2 (LP) DN 50 PN 10 (16) Regal 3 VSX2 (HP) (150 RF) x A/ DN 50 PN x A/149-AP CSB404xx CSB ¼ Rp x GAS CSB424xx CSB424 (1 ½ 1 ½ ) Rp x Rp DOPLNĚK Sestava impulzu. VIZ PŘÍSLUŠENSTVÍ K INSTALACI Pa mbar CSB454xx CSB454 1 ½ 1 ½ Rp x Rp Pa 0,5 3 bar VSX2 (HP/LP) 1 vnitřní závit NPT xxx 627 3/ xxx 627 M 3/ xxx vnitřní závit NPT xxx 627 M xxx xxx 627 M 2 Regulátory série MN/MBN, MF a MR PRO PRŮTOKY AŽ DO m 3 (n)/hod Regulátory série RP/ Dimenze : Vstupní tlak : Výstupní tlaků : - DN 25 DN 100-0,05 19 bar - 0,02 3 bar Příslušenství k instalaci pružinových regulátorů A Vstupní šroubení 70 G 1 ¼ G Vstupní šroubení-sítko A Výstupní šroubení G 2 ¼ DN 50 (60,3mm) 890 Více informací a ceny armatur Vám poskytne na základě poptávky obchodně technické oddělení. CF Napojení Regal 2,BPZ, CSB A Vstupní / výstupní šroubení G 1 ¼ 1 NPT 240 Napojení 627VSX Sestava impulzů pro BPZ/MPZ A Sestava impulzu pro OS 66 ( pro regulátory B/249, A/149, MBN ) Sestava impulzů pro REGAL 3VSX2 (LP/HP) A Sestava impulzů pro CSB vč VSX Sestava impulzů VSX4 290 PRUŽINOVÉ POJISTNÉ VENTILY SERIE V Trubka - přesná, návarky, spojky a šroubení pro instalaci impulsů regulátoru Kód TYP Napojení (vstup /výstup) CENA v CZK PRACOVNÍ TLAK /bar/ V/ , V/ ½ ,08 0, V/ ,30 2, V/ ,025 0, V/61 1 ½ ,075 0, V/ ,70 2, V/ NPT Pro vyšší průtoky nabízíme pilotem řízené pojistné ventily typ VS-FL, případně pojistné ventily z produkce společnosti FISHER. CENÍK HUTIRA 2012 Strana 5 (celkem 16) CEN-HUTIRA 2012/02

8 SKŘÍNĚ /PLAST- KOMPOZIT/ A REGULAČNÍ SESTAVY VE SKŘÍNÍCH Kód TYP cena v CZK POZN S x230x180 mm (v x š x h) béžová xx Sokl S x230x180 mm (v x š x h) béžová Rám s dvířky S x350 mm (v x š) šedá 44591xxx S x350x200 mm (v x š x h) béžová(šedá) x Sokl S x350x200 mm (v x š x h) béžová (šedá) 445xxxx Rám s dvířky S x500 mm šedá (plastový nebo plechový rám) xx S 300 DC x510x230 mm (v x š x h) šedá (béžová) 44594xxx Sokl S x500x230 mm (v x š x h) šedá (béžová) x S 300 ASEX x700x250 mm (v x š x h) béžová Sokl S 2300 double x700x200 mm (v x š x h) béžová Rám s dvířky S 300 ASEX x700 mm (v x š) šedá S 300 MAXINTER x700x250 mm (v x š x h) šedá Sokl MAXINTER x730x260 mm (v x š x h) šedá Rám s dvířky MAXINTER x700 mm (v x š ) šedá Serie S 22 Serie S 300DC Serie S 2300 S300 ASEX + sokl S2300 dvojitý SKŘÍNĚ VČETNĚ INSTALACE výběr základního provedení xx S 22 KK Hlavní uzávěr plynu (HUP) xx S 22 KK-PE Hlavní uzávěr plynu (HUP) 1 s přechodkou na PE25/ S 22 B6 NG S 22 B S 22 B S 22 B xx S 300 DC NTL Flexi UNI 445xx S 300 DC NTL Flexi xx S 300 DC NTL Flexi S 2300 B S 2300 B6 SPODNÍ NTL VÝSTUP Cu S 2300 B6 SPODNÍ NTL VÝSTUP Cu+KK xx S 300 DC SET 6 Flexi S 300 DC SET 6 Flexi xx S 300 DC SET 6 Flexi UNI S 300 DC SET 10 Flexi Hlavní uzávěr plynu na STL části (HUP) + regulátor Na vstupu KK s přechodkou na PE 25/32 Regulátor B (B6 NG/B10/B/25/B40) Výstupní koleno DN 25 Sestava bez K.K. (HUP) na instalačním H-rámu Na vstupu i na výstupu flexi nerez trubka DN 25 UNI nastavitelná rozteč hrdel / mm/ 100/250 pevně nastavená rozteč hrdel na 100, resp. 250 mm Připojení vstup i výstup R 1 (ISO 7-1) Sestava regulátorem B6 NG hrdla pro plynoměr s roztečí 100mm - NTL výstup je do zadní / boční stěny - NTL Cu výstup do dna skříně - NTL Cu výstup vč. KK vyveden do dna skříně Sestava bez K.K. (HUP) na instalačním H-rámu + regulátor Vstup / Výstup - flexi nerez trubka DN 20 /DN 25 Regulátor tlaku B6 NG / B10, výst. tlak 21 mbar UNI nastavitelná rozteč hrdel / mm/ 100/250 pevně nastavená rozteč hrdel na 100, resp. 250 mm Připojení vstup x výstup R3/4 (R1) x R 1 (ISO 7-1), xx S 300 DC B6 ( pro 2 plynoměry ) Sestava pro 1 regulátor B6 a 2 plynoměry rozteč 100 mm xx S 300 DC B10 ( pro 2 plynoměry ) Sestava pro 1 regulátor B10 a 2 plynoměry rozteč 100 mm Modře označené položky odpovídají provedením typovým technickým řešení dle publikace ČSTZ Technická zařízení v budovách, část I. CENÍK HUTIRA 2012 Strana 6 (celkem 16) CEN-HUTIRA 2012/02

9 S 300DC SET6 FLEXII skřřííň hlavníího uzávěrru plynu Standardní výbava ve skříni S 300DC: 1. Flexi trubka s SK ¾ (1 ) x koleno vstupní připojení může být dodáno se závitem ¾ nebo 1, podle použitého HUP 2. Regulátor tlaku plynu B6NG (Fisher) 3. Flexi trubka s SK 1 x 5/4 500, výstupní připojení trubka s převlečnou maticí na připojení plynoměru a závitem 1 na připojení uzávěru za plynoměrem 4. H rám svařovaný s roztečí 250 kotvící instalační stavitelný rám vybavený úchytem plynoměru s roztečí 250 pro kotvení instalačních komponent 5. Úchyt kohoutu (přechodky) Výbava na objednávku: 6. Vstupní uzávěr (HUP) kulový kohout ¾ nebo 1, buď samostatný, nebo kombinovaný s přechodkou (ISIFLO) 7. Kotvení přechodky u kombinovaného kohoutu objímka s držákem 8. Kulový kohout za plynoměrem 9. Plynoměr G4 250mm (u této nabídky předpokládáme dodávku od dodavatele plynu..) Katalog: KOD NÁZEV POPIS Skříň S 300DC SET 6 FLEXI 100 sestava pro plynoměr s roztečí 100 mm Skříň S 300DC SET 6 FLEXI 250 sestava pro plynoměr s roztečí 250 mm Skříň S 300DC SET 6 FLEXI UNI sestava pro plynoměr s nastavitelnou roztečí 100 až 250 mm HUTIRA BRNO, s.r.o. Štefánikova 9a BRNO mailto:info@hutira.cz CENÍK HUTIRA 2012 Strana 7 (celkem 16) CEN-HUTIRA 2012/02

10 FLEXIBILNÍ NEREZOVÉ TRUBKY CATS-SK Kód TYP / PŘIPOJOVACÍ ROZMĚR / DÉLKA cena v CZK flexi trubka CATS-SK R ¾ G ¾ sf DN 20, L = 300 mm flexi trubka CATS-SK R 1 G ¾ sf DN 20, L = 300 mm flexi trubka /90 CATS-SK R ¾ G ¾ sf DN 20, L = 250 mm, s kolenem flexi trubka /90 CATS-SK R 1 G ¾ sf DN 20, L = 250 mm, s kolenem flexi trubka CATS-SK G 1 ¼ R 1 DN 25, L = 600mm flexi trubka CATS-SK G 1 ¼ R 1 DN 25, L = 500mm flexi trubka CATS-SK G 1 ¼ R 1 DN 25, L = 400 mm flexi trubka CATS-SK G 1 ¼ R 1 DN 25, L = 300 mm flexi trubka CATS-SK G 1 ¼ R 1 DN 25, L = 200 mm 510 REGULAČNÍ SESTAVY PRO DOMOVNÍ PŘÍPOJKU - SETY SESTAVY /SETY/ - Sestavy s regulátorem bez nosného rámu více v popisu Kód TYP Složení sestavy/setu cena v CZK A SET 6 KK Regulátor B6 NG, rohový kohout 1, vstupní propoj na sferokonus a hrdlo na plynoměr SET 10 KK Regulátor B10, přechodka, rohový K.K. 1, vst. propoj na sferokon. a hrdlo na plynoměr A SET 6 Regulátor B6 NG, 1 koleno, vstupním propoj na sferokonus a hrdlo na plynoměr SET 10 Regulátor B10, 1 koleno, vstupní propoj na sferokonus a hrdlo na plynoměr SESTAVY /SETY/ - Sestavy s regulátorem na instalačním H rámu., bez vst. uzavíracího kohoutu (HUP) A SET 6 KK - RÁM regulátor B6 NG A SET 6 - RÁM KK - kulový kohout za regulátorem FLEXI - napojení pomocí ohebných trubek CATS-SK xA SET 6 Flexi UNI kotvení pro rozteč plynoměru 100 mm xA SET 6 Flexi kotvení pro rozteč plynoměru 250 mm UNI - stavitelná rozteč pro kotvení plynoměru xA SET 6 Flexi 250 Flexibilní trubky CATS-SK pro připojení regulátoru a plynoměru Regulátor a plynoměr je připojen ohebnými nerezovými trubkami CATS-SK s přivařenými koncovkami z nerezové oceli. Toto provedení zvyšuje bezpečnost celé instalace a to zejména eliminováním působení vnějších sil na regulátor/plynoměr (odstraňuje nebezpečí mechanického poškození těchto komponentů), a dále komfortním propojením armatur pružná trubka umožňuje přizpůsobení dosedací plochy tak aby docházelo k optimálnímu kontaktu těsnící plochy spoje. Trubky CATS-SK jsou certifikovány pro pracovní tlak do 5 bar. SET FLEXI - sestavy na nosném rámu, obr. 2 a 3 SET tvoří instalaci pro připojení HUP, regulátoru tlaku a plynoměru včetně nosné konzoly a upevňovacích prvků do výklenků/skříní. Na základě požadavku lze nabídnout kombinace různých délek flexi trubek a připojovacích koncovek - CF INSTALACE VE SKŘÍNI S300DC OBR. 1. Regulátor tlaku FISHER B6 NG 2. Flexi trubka/90 CATS-SK DN Flexi trubka CATS-SK DN OBR.2 INSTALACE NA KONZOLE 3 SET 6 FLEXI UNI INSTALACE NA MONTÁŽNÍM RÁMU CENÍK HUTIRA 2012 Strana 8 (celkem 16) CEN-HUTIRA 2012/02

11 ZEMNÍ MODULY ME 2 a ME 4 Kód TYP m 3 (n)/hod Pe /kpa/ Pa /kpa/ cena v CZK A ME - 4 B 25E A ME - 4 B 25ES /vertikální STL vstup/ A ME - 4 B 40E A ME - 4 B 40ES /vertikální STL vstup/ A ME - 4 B 40E A ME - 4 B 40ES+ /vertikální STL vstup/ A ME - 2 Regal 2VSX2(výst OCEL DN 50) * A ME - 2 Regal 2VSX2 (výst. PE 63) * A ME - 2 BPZ 200* Souprava obsahuje regulátor tlaku,vstupní uzávěr, filtr/sítko, vstupní a výstupní potrubí, plastový modul,utěsňovací hmota (ME 2), litinový /plastový poklop Příplatek za volitelné doplňky k ME 2 a ME Odvětrávací systém A /pod litinový poklop modulu / v ceně modulu --- Odvětrávací systém B /na úrovni chodníku/ Odvětrávací systém C /na přilehlou fasádu/ Zemní modul ME 4 Zemní modul ME 2 REGULAČNÍ SOUPRAVY/ REGULAČNÍ STANICE Typ Qmax / m 3 (n)/hod Pe /kpa/ Wa /kpa/ CENA v CZK S 300 DC R/72 (STL STL/NTL) až 60* S 300 DC Regal 2 VSX2 (STL STL/NTL) až 120* Posilovaci stanice RZ (STL STL/NTL) 450* Posilovaci stanice RZ (STL STL/NTL) RM 450* tis ** Posilovaci stanice RZ (STL STL/NTL), 2řadá 2x 120* tis ** Posilovaci stanice RZ (STL STL/NTL), 2řadá 2x 450* tis ** PoRS ME 3 Regal 3 (STL STL/NTL) 450* RESO VTL/STL 200/650 do 40 bar 0,4-5 bar CF * maximální výkon regulátoru (regulačního zařízení) je vždy závislý na hodnotě vstupního a výstupního tlaku ** orientační cena TECHNICKÁ DOKUMENTACE ARMATUR EMERSON nutné objednat spolu se zbožím CZK/ks Prohlášení o shodě dle PED 97/23/EC -- Protokol o zkouškách zařízení dle Protokol o zkouškách zařízení dle vč. kopií atestů použitých materiálů CENÍK HUTIRA 2012 Strana 9 (celkem 16) CEN-HUTIRA 2012/02

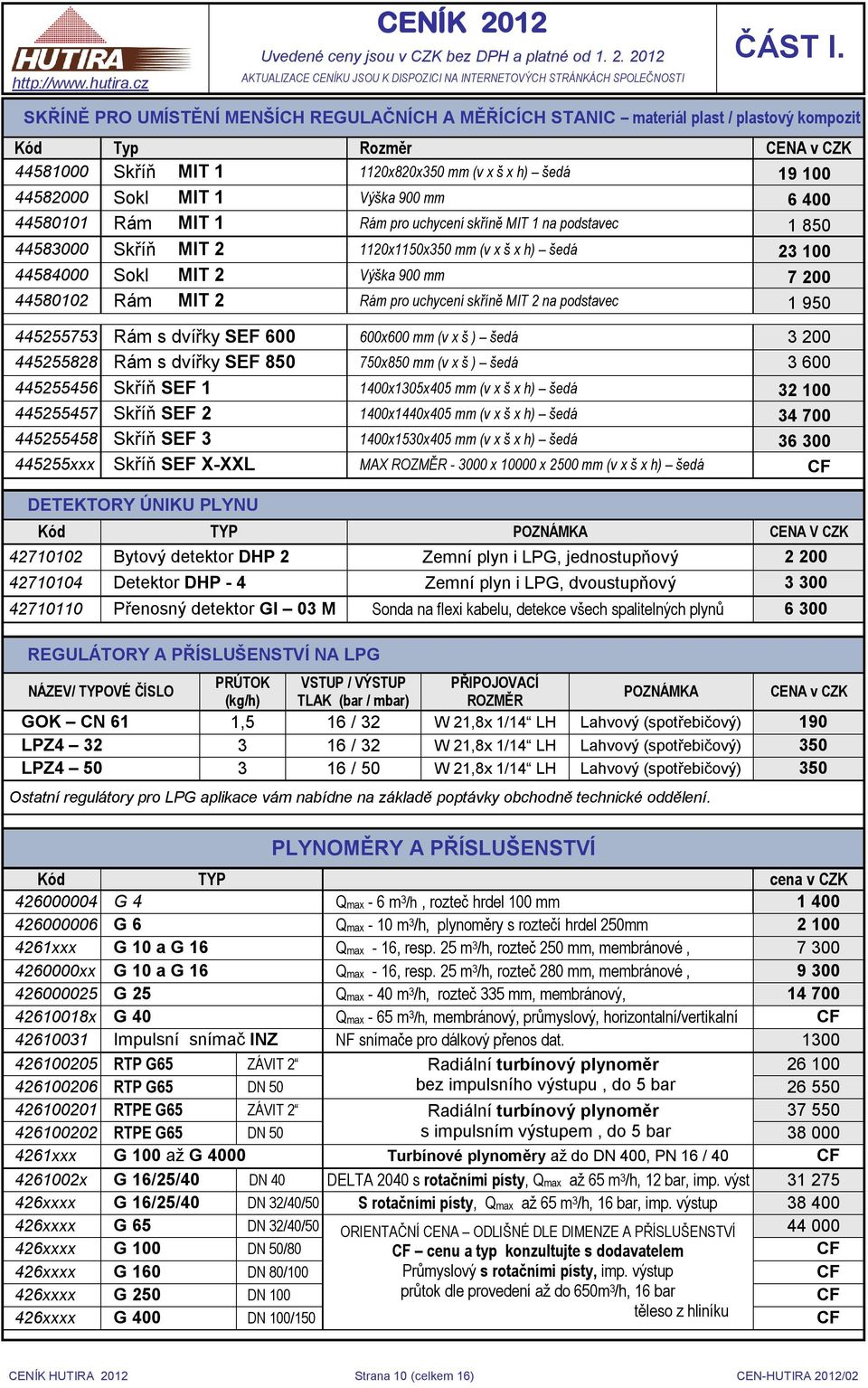

12 SKŘÍNĚ PRO UMÍSTĚNÍ MENŠÍCH REGULAČNÍCH A MĚŘÍCÍCH STANIC materiál plast / plastový kompozit Kód Typ Rozměr CENA v CZK Skříň MIT x820x350 mm (v x š x h) šedá Sokl MIT 1 Výška 900 mm Rám MIT 1 Rám pro uchycení skříně MIT 1 na podstavec Skříň MIT x1150x350 mm (v x š x h) šedá Sokl MIT 2 Výška 900 mm Rám MIT 2 Rám pro uchycení skříně MIT 2 na podstavec Rám s dvířky SEF x600 mm (v x š ) šedá Rám s dvířky SEF x850 mm (v x š ) šedá Skříň SEF x1305x405 mm (v x š x h) šedá Skříň SEF x1440x405 mm (v x š x h) šedá Skříň SEF x1530x405 mm (v x š x h) šedá xxx Skříň SEF X-XXL MAX ROZMĚR x x 2500 mm (v x š x h) šedá CF DETEKTORY ÚNIKU PLYNU Kód TYP POZNÁMKA CENA V CZK Bytový detektor DHP 2 Zemní plyn i LPG, jednostupňový Detektor DHP - 4 Zemní plyn i LPG, dvoustupňový Přenosný detektor GI 03 M Sonda na flexi kabelu, detekce všech spalitelných plynů REGULÁTORY A PŘÍSLUŠENSTVÍ NA LPG NÁZEV/ TYPOVÉ ČÍSLO PRÚTOK VSTUP / VÝSTUP PŘIPOJOVACÍ (kg/h) TLAK (bar / mbar) ROZMĚR POZNÁMKA CENA v CZK GOK CN 61 1,5 16 / 32 W 21,8x 1/14 LH Lahvový (spotřebičový) 190 LPZ / 32 W 21,8x 1/14 LH Lahvový (spotřebičový) 350 LPZ / 50 W 21,8x 1/14 LH Lahvový (spotřebičový) 350 Ostatní regulátory pro LPG aplikace vám nabídne na základě poptávky obchodně technické oddělení. PLYNOMĚRY A PŘÍSLUŠENSTVÍ Kód TYP cena v CZK G 4 Qmax - 6 m 3 /h, rozteč hrdel 100 mm G 6 Qmax - 10 m 3 /h, plynoměry s roztečí hrdel 250mm xxx G 10 a G 16 Qmax - 16, resp. 25 m 3 /h, rozteč 250 mm, membránové, xx G 10 a G 16 Qmax - 16, resp. 25 m 3 /h, rozteč 280 mm, membránové, G 25 Qmax - 40 m 3 /h, rozteč 335 mm, membránový, x G 40 Qmax - 65 m 3 /h, membránový, průmyslový, horizontalní/vertikalní CF Impulsní snímač INZ NF snímače pro dálkový přenos dat RTP G65 ZÁVIT 2 Radiální turbínový plynoměr RTP G65 DN 50 bez impulsního výstupu, do 5 bar RTPE G65 ZÁVIT 2 Radiální turbínový plynoměr RTPE G65 DN 50 s impulsním výstupem, do 5 bar xxx G 100 až G 4000 Turbínové plynoměry až do DN 400, PN 16 / 40 CF x G 16/25/40 DN 40 DELTA 2040 s rotačními písty, Qmax až 65 m 3 /h, 12 bar, imp. výst xxxx G 16/25/40 DN 32/40/50 S rotačními písty, Qmax až 65 m 3 /h, 16 bar, imp. výstup xxxx G 65 DN 32/40/50 ORIENTAČNÍ CENA ODLIŠNÉ DLE DIMENZE A PŘÍSLUŠENSTVÍ xxxx G 100 DN 50/80 CF cenu a typ konzultujte s dodavatelem CF 426xxxx G 160 DN 80/100 Průmyslový s rotačními písty, imp. výstup CF 426xxxx G 250 DN 100 průtok dle provedení až do 650m 3 /h, 16 bar CF 426xxxx G 400 DN 100/150 těleso z hliníku CF CENÍK HUTIRA 2012 Strana 10 (celkem 16) CEN-HUTIRA 2012/02

13 PLYNOVÉ FILTRY Kód TYP Připojovací rozměr cena v CZK POZN FO 20F-Z ¾ Do 6 bar, náhr. vložka 220,- Kč FO 25F-Z dtto FO 32F-Z 1 1/ Do 6 bar, náhr. vložka 250,- Kč FO 40F-Z 1 1/ dtto FO 50F-Z Do 6 bar, náhr. vložka 380,- Kč FO 50F-K DN 50 PN dtto - přírubový FO 80F DN 80 PN Do 6 bar, náhr. vložka 530,- Kč FO 100F DN 100 PN Do 6 bar, náhr. vložka 910,- Kč FO 150F DN 150 PN Do 4 bar, náhr. vložka 1 320,- Kč FO 200F DN 200 PN Do 4 bar, náhr. vložka 1 490,- Kč FT 50F DN 50 PN Do 16 bar, náhr. vložka 380,- Kč FT 80F DN 80 PN Do 16 bar, náhr. vložka 530,- Kč STABILIZAČNÍ REGULÁTORY Typ regulátoru Připojovací rozměr Cena (standard) Příplatek za náhradní pružiny (FRS X) FRS 503 závit Rp 3/8 x 3/ FRS 505 závit Rp ½ x ½ FRS 507 závit Rp ¾ x ¾ FRS 510 závit Rp 1 x FRS 515 závit Rp 1 ½ x 1 ½ FRS 520 závit Rp 2 x FRS 5040 příruby DN FRS 5050 příruby DN FRS 5065 příruby DN FRS 5080 příruby DN FRS 5100 příruby DN xxx FRS 5xxx příruby DN 125; DN 150 CF Dle dimenze regulátoru v rozsahu: PRUŽINY č. 1 až 7 480,- až 1250, - PRUŽINY č ,- až 1400, - PRUŽINY č ,- až 2800, - DN 40 a 50 viz výše > DN 65 - CF Regulátory FRS jsou určeny pro snížení a stabilizaci pracovních přetlaků pro průmyslové a spalovací zařízení. Vstupní tlak: do 0,5 bar, Výstupní tlak: je udáván v rozpětí regulační pružiny, standard: mbar Na objednávku lze dodat s nestandardním nastavením VIZ (FRS X)- Příplatek za náhradní regulační pružiny: Nestandardní nastavení : 2,5 9; 5 13; 5 20; 25 55; 30 70; ; ; /mbar /. Hodnotu výstupního tlaku je nutno spolu se světlostí/dimenzí armatury uvádět v objednávce. PŘÍSLUŠENSTVÍ PRO PLYNOINSTALACI OSTATNÍ INSTALAČNÍ MATERIÁL Bezpečnostní armatury Tepelné a průtokové pojistky pro rozvody plynu Tepelná pojistka / Tepelná pojistka v kombinaci s kulovým kohoutem Průtoková pojistka / Průtoková pojistka v kombinaci s kulovým kohoutem Bezpečnostní armatury Membránové havarijní ventily BAP Bezpečnostní membránové uzávěry pro ovládání průtoku plynných médií potrubím Atypické skříně - Atypické rozměry skříní - Atypické materiály skříní - plastové skříně a dvířka - prefabrikované skříně - plechové skříně - info na www - v případě požáru uzavírá průtok plynu (Tepelná pojistka) - při zvýšení průtoku nad stanovenou mez uzavírá průtok plynu (Průtoková pojistka) - info na www uzavírá průtok plynu na základě vyhodnocení elektrického signálu havarijního stavu - info na www Více informací a ceníky jsou k dispozici na případně kontaktujte obchodně technické oddělení. CENÍK HUTIRA 2012 Strana 11 (celkem 16) CEN-HUTIRA 2012/02

14 VODOMĚRNÉ ŠACHTY MAEC Vodoměrné šachty MODULO VYSTROJENÉ PRO 1 až 2 vodoměry DN 20 Objednací kód Výška (m) Počet vodoměrů DN přípojky kulový kohout/ zpětná klapka Cena v CZK ventil/ventil VM PE VM ,15 1,30 PE x VM PE VM PE x VM PE ,85 VM PE VM ,15 1,30 1-Diagonální připojení PE 32 CF x Vodoměrná šachta MODULO bez vystrojení VM ,15 1,30 x x Kód Vodoměrné šachty pro vodoměry DN 15 a koaxiální TYP A POPIS Vodoměrné šachty pro montáž vodoměrů DN 15 stavební délky 110 DN přípojky Cena v CZK VO OVALO - Model cm, zesílená izolace, zatížení poklopu do 5 t PE VA73212 AQUAX Model cm, zesílená izolace, zatížení poklopu do 12,5t PE Nadzemní vodoměrná šachta BORNÉO VB Model 156,4 cm,max. izolace, uzavírací ventil (vstup,výstup),geotermická sonda PE Vodoměrná šachta AQUAX (GEOTHERM) pro montáž koaxiálních vodoměrů VH73212 AQUAX kompakt. Model cm, zesílená izolace, zatížení poklopu do 12,5t PE MODULO BORNÉO AQUAX AQUAX 110 OVALO Vodovodní šachty jsou k dodání v různé variabilitě provedení ( výška, dovolené zatížení, izolační vlastnosti, dimenze přípojek, aj ). Doplňující informace Vám poskytnou pracovníci obchodně technického oddělení. CENÍK HUTIRA 2012 Strana 12 (celkem 16) CEN-HUTIRA 2012/02
