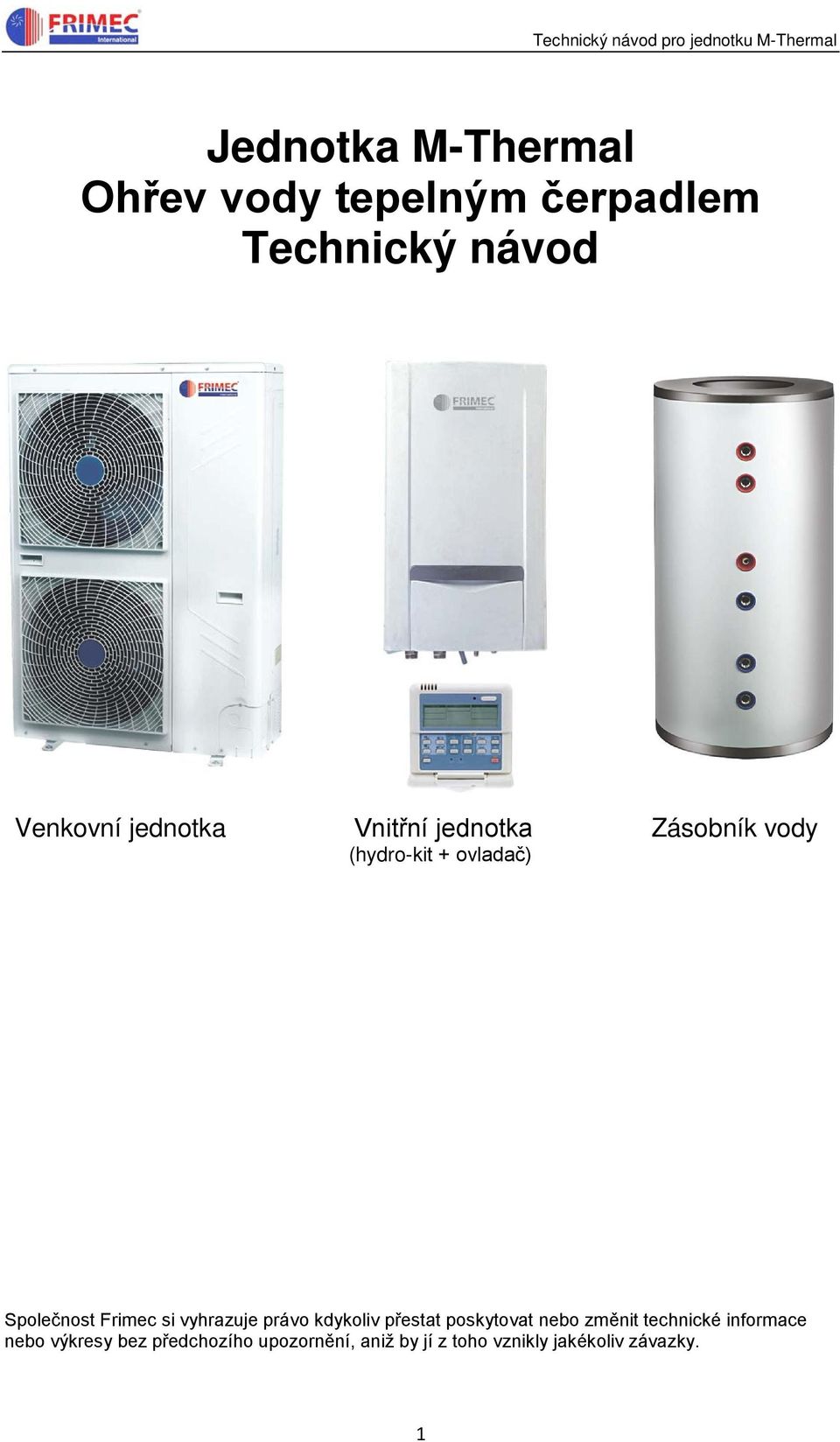

1 Technický návod pro jednotku M-Thermal Jednotka M-Thermal Ohřev vody tepelným čerpadlem Technický návod Venkovní jednotka Vnitřní jednotka Zásobník vody (hydro-kit + ovladač) Společnost Frimec si vyhrazuje právo kdykoliv přestat poskytovat nebo změnit technické informace nebo výkresy bez předchozího upozornění, aniž by jí z toho vznikly jakékoliv závazky. 1

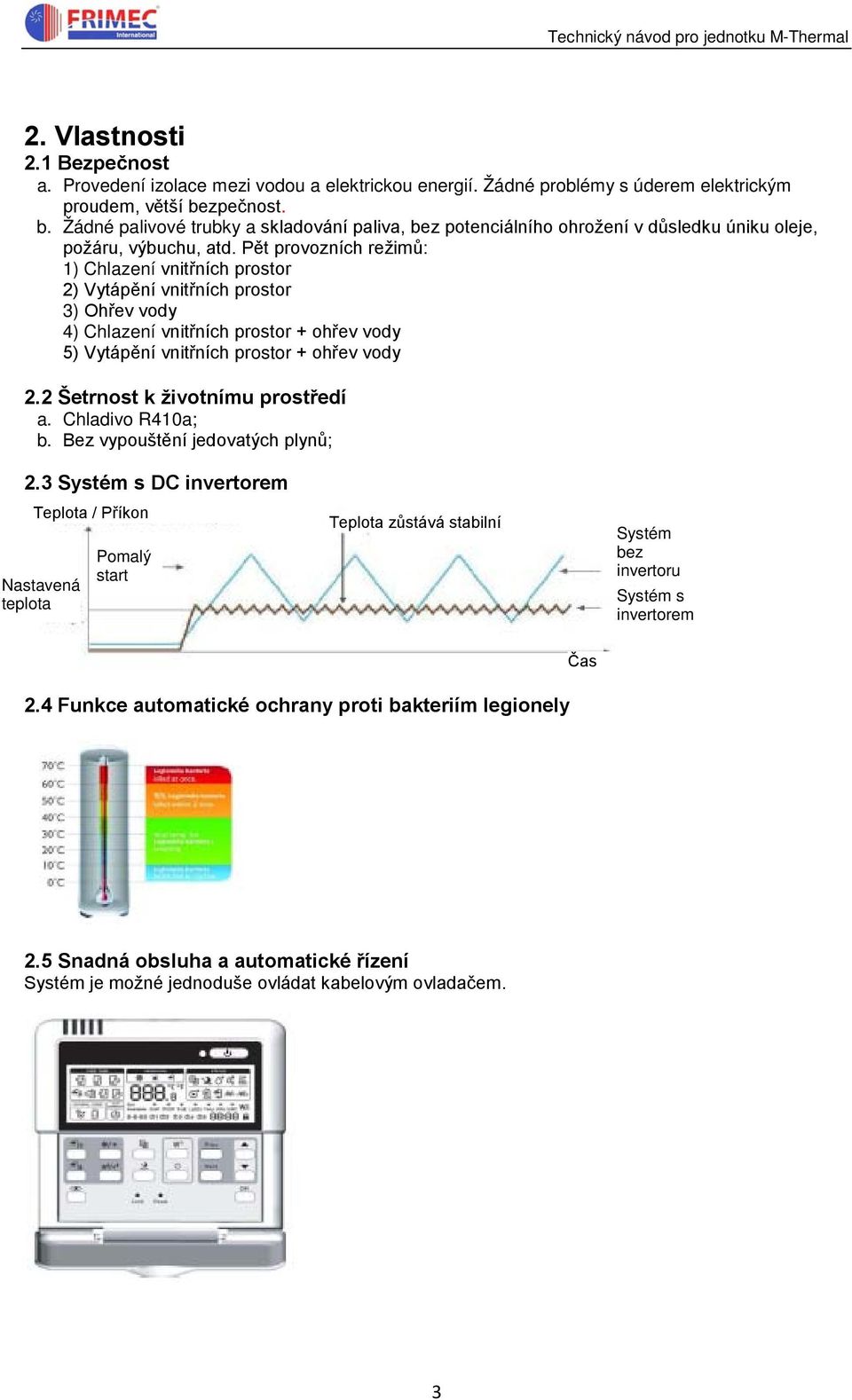

2 Technický návod pro jednotku M-Thermal 2. Vlastnosti 2.1 Bezpečnost a. Provedení izolace mezi vodou a elektrickou energií. Žádné problémy s úderem elektrickým proudem, větší bezpečnost. b. Žádné palivové trubky a skladování paliva, bez potenciálního ohrožení v důsledku úniku oleje, požáru, výbuchu, atd. Pět provozních režimů: 1) Chlazení vnitřních prostor 2) Vytápění vnitřních prostor 3) Ohřev vody 4) Chlazení vnitřních prostor + ohřev vody 5) Vytápění vnitřních prostor + ohřev vody 2.2 Šetrnost k životnímu prostředí a. Chladivo R410a; b. Bez vypouštění jedovatých plynů; 2.3 Systém s DC invertorem Teplota / Příkon Nastavená teplota Pomalý start Teplota zůstává stabilní Systém bez invertoru Systém s invertorem 2.4 Funkce automatické ochrany proti bakteriím legionely Čas 2.5 Snadná obsluha a automatické řízení Systém je možné jednoduše ovládat kabelovým ovladačem. 3

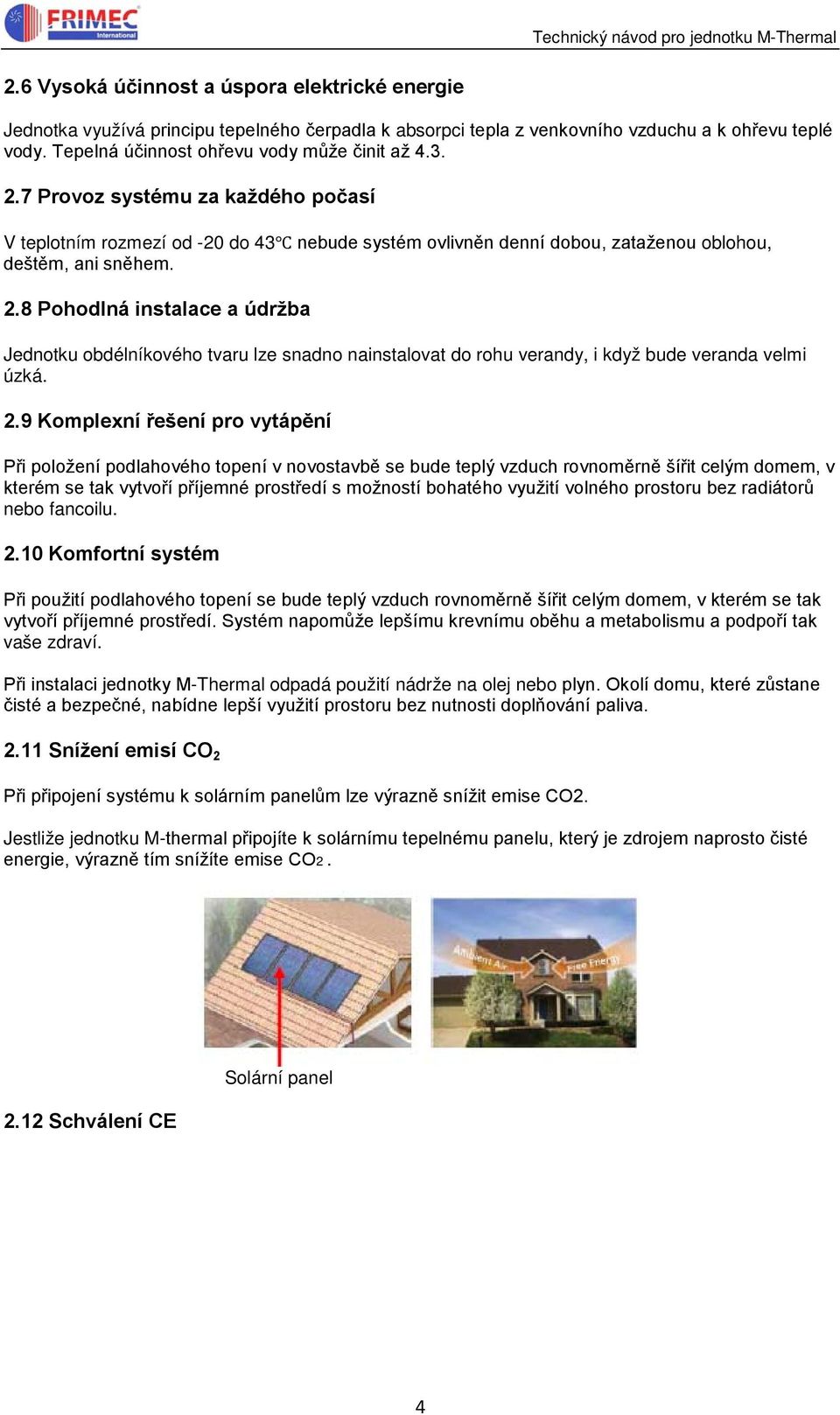

3 Technický návod pro jednotku M-Thermal 2.6 Vysoká účinnost a úspora elektrické energie Jednotka využívá principu tepelného čerpadla k absorpci tepla z venkovního vzduchu a k ohřevu teplé vody. Tepelná účinnost ohřevu vody může činit až Provoz systému za každého počasí V teplotním rozmezí od -20 do 43 nebude systém ovlivněn denní dobou, zataženou oblohou, deštěm, ani sněhem. 2.8 Pohodlná instalace a údržba Jednotku obdélníkového tvaru lze snadno nainstalovat do rohu verandy, i když bude veranda velmi úzká. 2.9 Komplexní řešení pro vytápění Při položení podlahového topení v novostavbě se bude teplý vzduch rovnoměrně šířit celým domem, v kterém se tak vytvoří příjemné prostředí s možností bohatého využití volného prostoru bez radiátorů nebo fancoilu Komfortní systém Při použití podlahového topení se bude teplý vzduch rovnoměrně šířit celým domem, v kterém se tak vytvoří příjemné prostředí. Systém napomůže lepšímu krevnímu oběhu a metabolismu a podpoří tak vaše zdraví. Při instalaci jednotky M-Thermal odpadá použití nádrže na olej nebo plyn. Okolí domu, které zůstane čisté a bezpečné, nabídne lepší využití prostoru bez nutnosti doplňování paliva Snížení emisí CO 2 Při připojení systému k solárním panelům lze výrazně snížit emise CO2. Jestliže jednotku M-thermal připojíte k solárnímu tepelnému panelu, který je zdrojem naprosto čisté energie, výrazně tím snížíte emise CO Schválení CE Solární panel 4

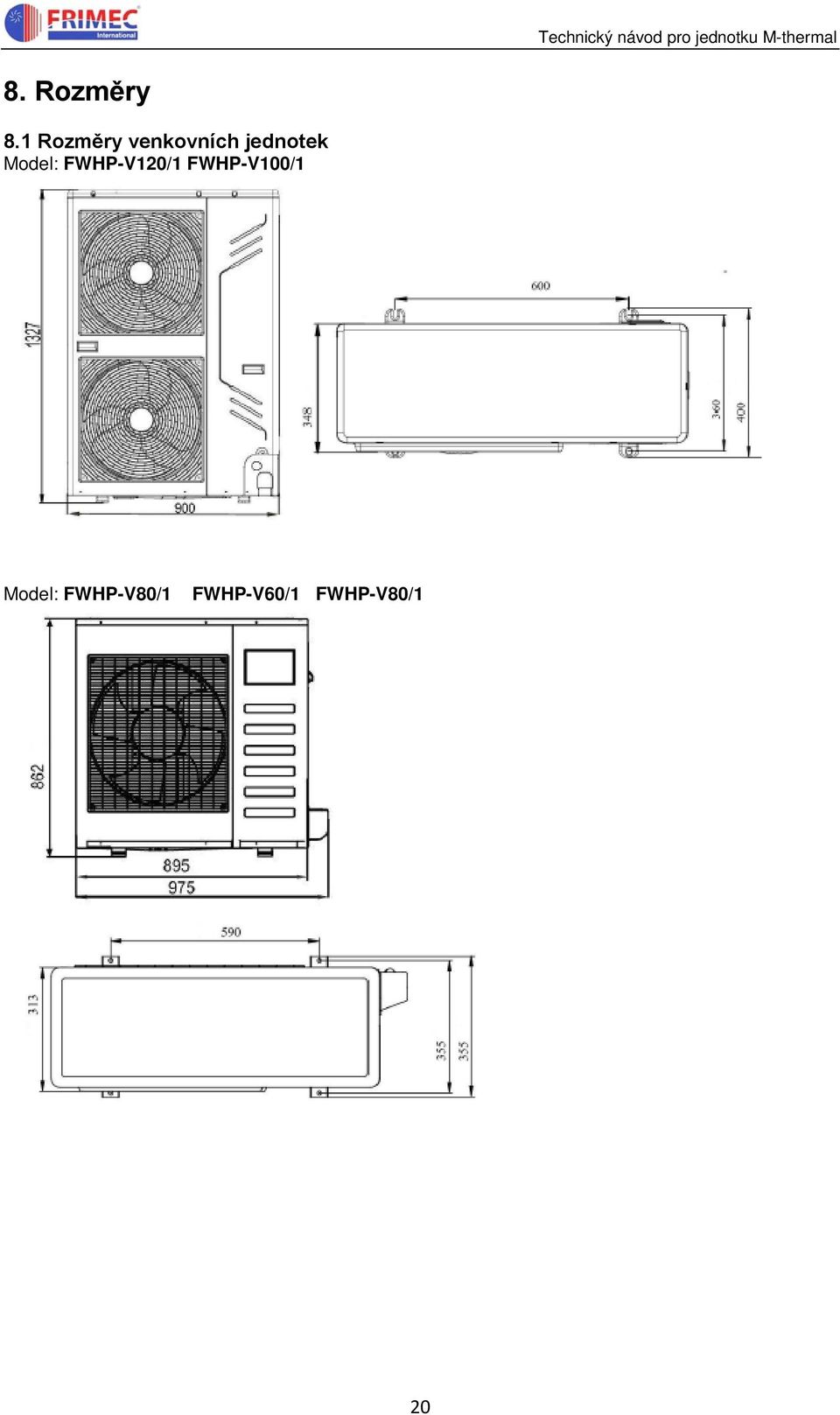

4 Technický návod pro jednotku M-thermal 8. Rozměry 8.1 Rozměry venkovních jednotek Model: FWHP-V120/1 FWHP-V100/1 Model: FWHP-V80/1 FWHP-V60/1 FWHP-V80/1 20

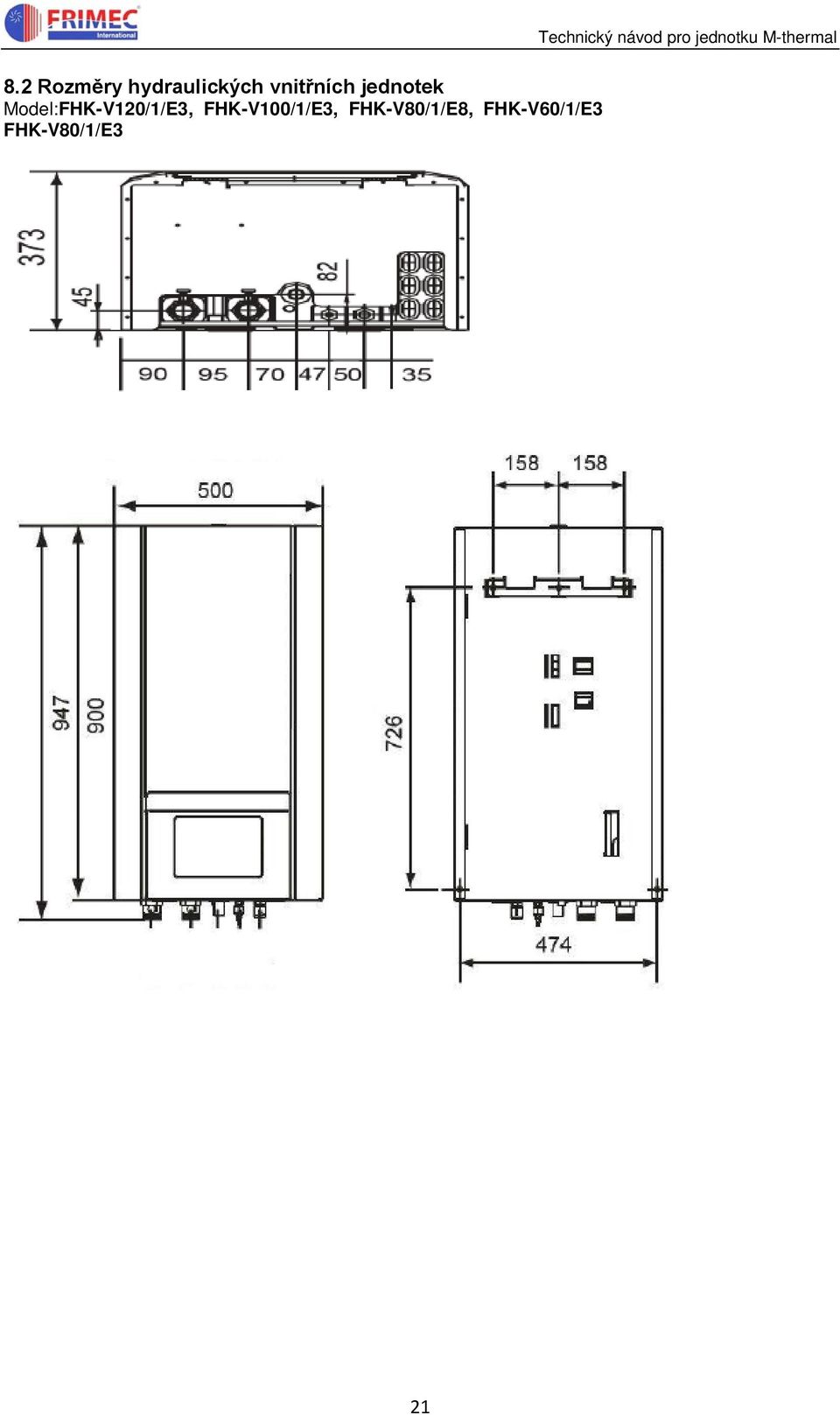

5 Technický návod pro jednotku M-thermal 8.2 Rozměry hydraulických vnitřních jednotek Model:FHK-V120/1/E3, FHK-V100/1/E3, FHK-V80/1/E8, FHK-V60/1/E3 FHK-V80/1/E3 21

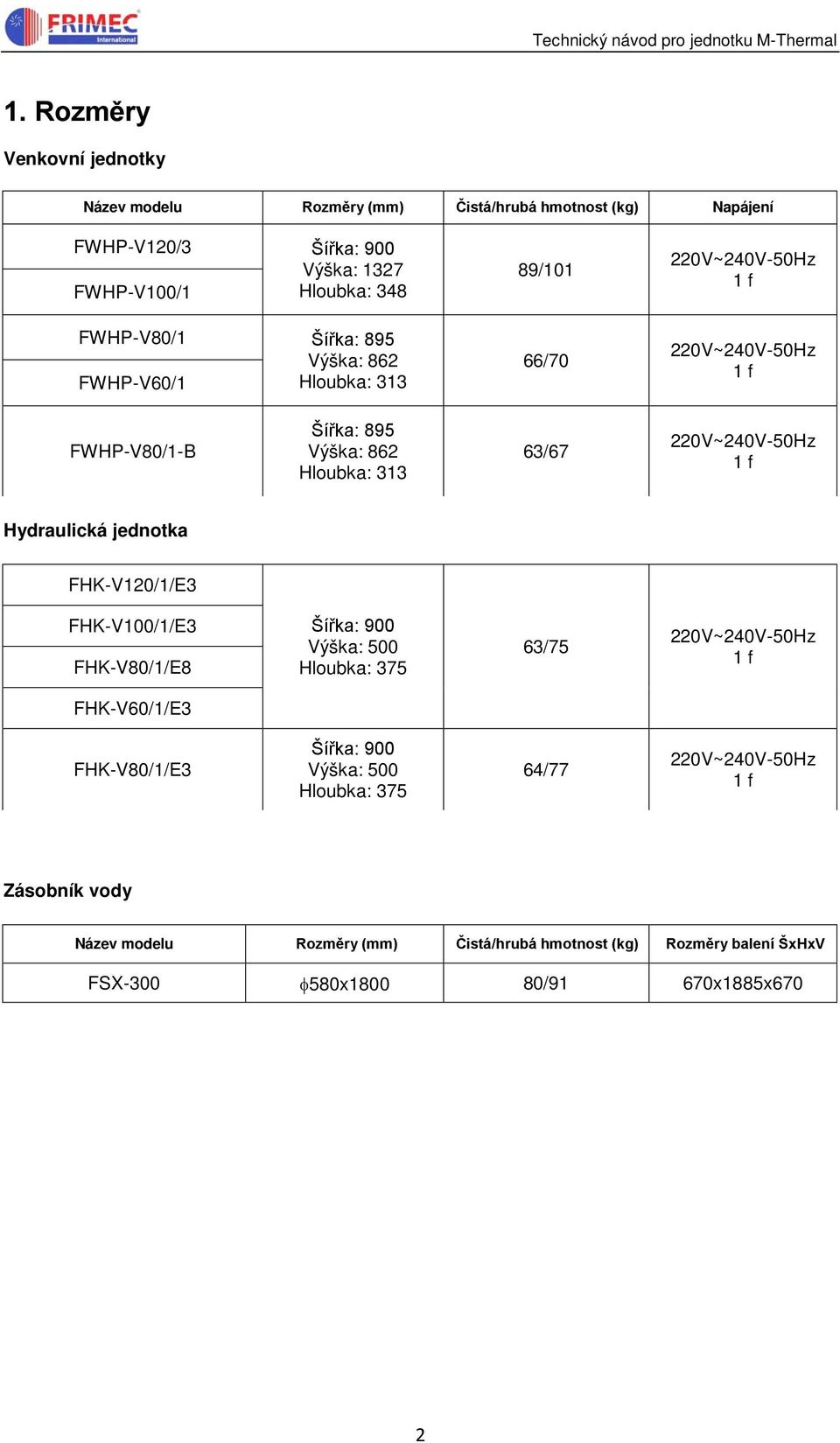

6 Technický návod pro jednotku M-Thermal 1. Rozměry Venkovní jednotky Název modelu Rozměry (mm) Čistá/hrubá hmotnost (kg) Napájení FWHP-V120/3 Šířka: 900 Výška: 1327 FWHP-V100/1 Hloubka: 348 FWHP-V80/1 Šířka: 895 Výška: 862 FWHP-V60/1 Hloubka: /101 66/70 220V~240V-50Hz 1 f 220V~240V-50Hz 1 f FWHP-V80/1-B Šířka: 895 Výška: 862 Hloubka: /67 220V~240V-50Hz 1 f Hydraulická jednotka FHK-V120/1/E3 FHK-V100/1/E3 FHK-V80/1/E8 Šířka: 900 Výška: 500 Hloubka: /75 220V~240V-50Hz 1 f FHK-V60/1/E3 FHK-V80/1/E3 Šířka: 900 Výška: 500 Hloubka: /77 220V~240V-50Hz 1 f Zásobník vody Název modelu Rozměry (mm) Čistá/hrubá hmotnost (kg) Rozměry balení ŠxHxV FSX-300 φ580x /91 670x1885x670 2

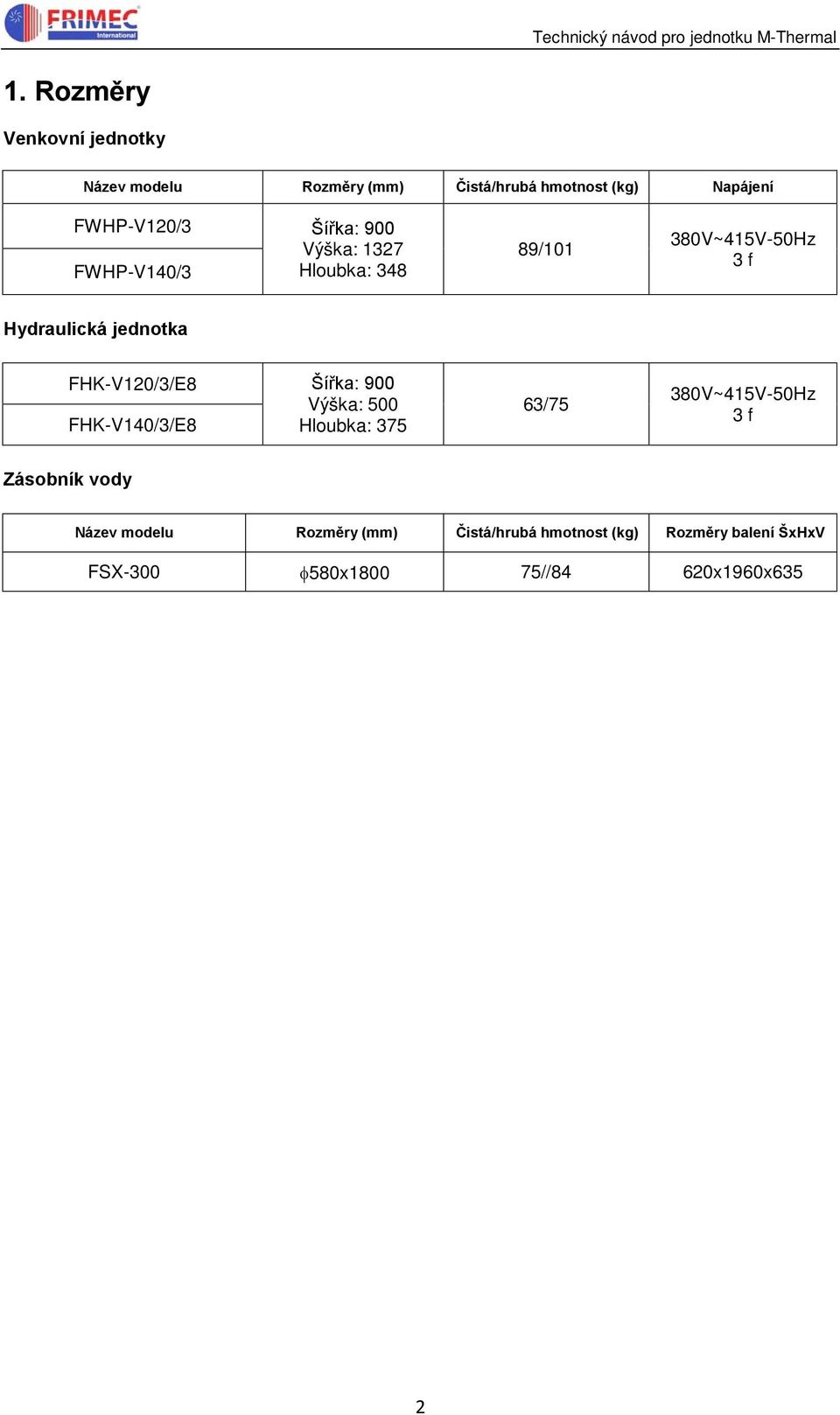

7 Technický návod pro jednotku M-Thermal 1. Rozměry Venkovní jednotky Název modelu Rozměry (mm) Čistá/hrubá hmotnost (kg) Napájení FWHP-V120/3 Šířka: 900 Výška: 1327 FWHP-V140/3 Hloubka: / V~415V-50Hz 3 f Hydraulická jednotka FHK-V120/3/E8 Šířka: 900 Výška: 500 FHK-V140/3/E8 Hloubka: /75 380V~415V-50Hz 3 f Zásobník vody Název modelu Rozměry (mm) Čistá/hrubá hmotnost (kg) Rozměry balení ŠxHxV FSX-300 φ580x //84 620x1960x635 2

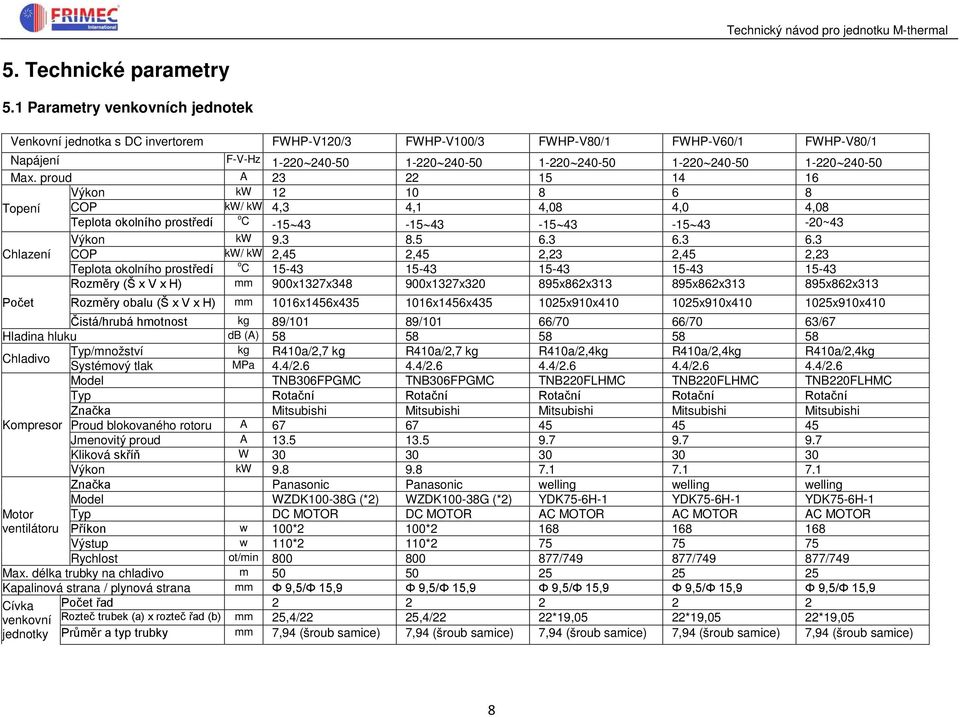

8 Technický návod pro jednotku M-thermal 5. Technické parametry 5.1 Parametry venkovních jednotek Venkovní jednotka s DC invertorem FWHP-V120/3 FWHP-V100/3 FWHP-V80/1 FWHP-V60/1 FWHP-V80/1 Napájení F-V-Hz Max. proud A Výkon kw Topení COP kw/ kw 4,3 4,1 4,08 4,0 4,08 Teplota okolního prostředí o C ~43 Výkon kw Chlazení COP kw/ kw 2,45 2,45 2,23 2,45 2,23 Teplota okolního prostředí o C Rozměry (Š x V x H) mm 900x1327x x1327x x862x x862x x862x313 Počet Rozměry obalu (Š x V x H) mm 1016x1456x x1456x x910x x910x x910x410 Čistá/hrubá hmotnost kg 89/101 89/101 66/70 66/70 63/67 Hladina hluku db (A) Chladivo Typ/množství kg R410a/2,7 kg R410a/2,7 kg R410a/2,4kg R410a/2,4kg R410a/2,4kg Systémový tlak MPa 4.4/ / / / /2.6 Model TNB306FPGMC TNB306FPGMC TNB220FLHMC TNB220FLHMC TNB220FLHMC Typ Rotační Rotační Rotační Rotační Rotační Značka Mitsubishi Mitsubishi Mitsubishi Mitsubishi Mitsubishi Kompresor Proud blokovaného rotoru A Jmenovitý proud A Kliková skříň W Výkon kw Značka Panasonic Panasonic welling welling welling Model WZDK100-38G (*2) WZDK100-38G (*2) YDK75-6H-1 YDK75-6H-1 YDK75-6H-1 Motor Typ DC MOTOR DC MOTOR AC MOTOR AC MOTOR AC MOTOR ventilátoru Příkon w 100*2 100* Výstup w 110*2 110* Rychlost ot/min / / /749 Max. délka trubky na chladivo m Kapalinová strana / plynová strana mm Φ 9,5/Φ 15,9 Φ 9,5/Φ 15,9 Φ 9,5/Φ 15,9 Φ 9,5/Φ 15,9 Φ 9,5/Φ 15,9 Cívka Počet řad venkovní Rozteč trubek (a) x rozteč řad (b) mm 25,4/22 25,4/22 22*19,05 22*19,05 22*19,05 jednotky Průměr a typ trubky mm 7,94 (šroub samice) 7,94 (šroub samice) 7,94 (šroub samice) 7,94 (šroub samice) 7,94 (šroub samice) 8

9 Technický návod pro jednotku M-thermal Množství náplně Mezera mezi žebry mm 1,6 1,6 1,7 1,7 1,7 Typ žeber (kód) Hydrofilní hliník Hydrofilní hliník Hydrofilní hliník Hydrofilní hliník Hydrofilní hliník Délka x výška cívky 1276* * * * *38.1 Počet okruhů '/40'/40H Ks 28/58/58 28/58/58 60/126/126 60/126/126 60/126/ Parametry hydraulické vnitřní jednotky Hydraulická jednotka FHK-V120/1/E3 FHK-V100/1/E3 FHK-V80/1/E8 FHK-V60/1/E3 FHK-V80/1/E3 Napájení F-V-Hz Typy Topení a chlazení Topení a chlazení Topení a chlazení Topení a chlazení Topení a chlazení Vytápění vnitřních prostor o C Funkce Chlazení vnitřních prostor o C Teplá užitková voda o C Max. proud A Hladina hluku db (A) Rozměry (Š x V x H) mm 900x500x x500x x500x x500x x500x375 Rozměry obalu (Š x mm 1110x610x x610x x610x x610x x610x510 Počet V x H) Čistá/hrubá kg 63/75 63/75 63/75 63/75 64/77 hmotnost Velikost kw 1,5 1,5 1,5 1,5 4,5 3,5 (náhradní) Elektrický Množství ohřívač Popis F-V Vodní trubka Množství náplně Přívodní trubka vody mm DN32 DN32 DN32 DN32 DN32 Výstupní trubka vody mm DN32 DN32 DN32 DN32 DN32 20'/40'/40H Ks 66/138/184 66/138/184 66/138/184 66/138/184 66/138/184 Zkušební podmínky: 1. Topení: Venkovní teplota 7/6 (DB/WB), teplota vody na přívodu 30, teplota vody na výstupu Chlazení: Venkovní teplota 35/24 (DB/WB), teplota vody na přívodu 12, teplota vody na výstupu 7. 9

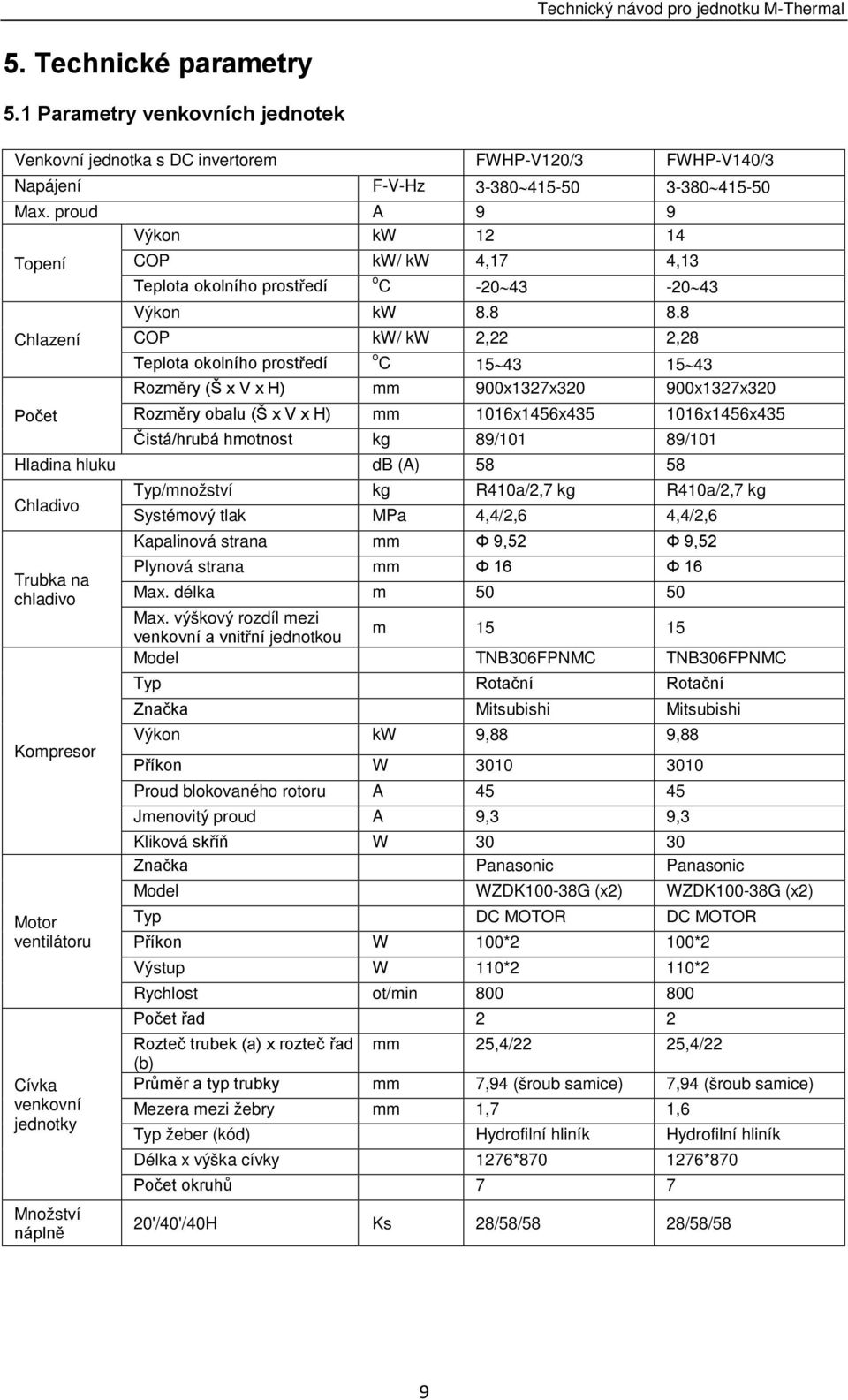

10 Technický návod pro jednotku M-Thermal 5. Technické parametry 5.1 Parametry venkovních jednotek Venkovní jednotka s DC invertorem FWHP-V120/3 FWHP-V140/3 Napájení F-V-Hz Max. proud A 9 9 Výkon kw Topení COP kw/ kw 4,17 4,13 Teplota okolního prostředí o C Výkon kw Chlazení COP kw/ kw 2,22 2,28 Teplota okolního prostředí o C Rozměry (Š x V x H) mm 900x1327x x1327x320 Počet Rozměry obalu (Š x V x H) mm 1016x1456x x1456x435 Čistá/hrubá hmotnost kg 89/101 89/101 Hladina hluku db (A) Chladivo Typ/množství kg R410a/2,7 kg R410a/2,7 kg Systémový tlak MPa 4,4/2,6 4,4/2,6 Kapalinová strana mm Φ 9,52 Φ 9,52 Plynová strana mm Φ 16 Φ 16 Trubka na chladivo Max. délka m Max. výškový rozdíl mezi venkovní a vnitřní jednotkou m Model TNB306FPNMC TNB306FPNMC Typ Rotační Rotační Značka Mitsubishi Mitsubishi Výkon kw 9,88 9,88 Kompresor Příkon W Proud blokovaného rotoru A Jmenovitý proud A 9,3 9,3 Kliková skříň W Značka Panasonic Panasonic Model WZDK100-38G (x2) WZDK100-38G (x2) Motor Typ DC MOTOR DC MOTOR ventilátoru Příkon W 100*2 100*2 Výstup W 110*2 110*2 Rychlost ot/min Počet řad 2 2 Rozteč trubek (a) x rozteč řad mm 25,4/22 25,4/22 (b) Cívka Průměr a typ trubky mm 7,94 (šroub samice) 7,94 (šroub samice) venkovní Mezera mezi žebry mm 1,7 1,6 jednotky Typ žeber (kód) Hydrofilní hliník Hydrofilní hliník Délka x výška cívky 1276* *870 Počet okruhů 7 7 Množství náplně 20'/40'/40H Ks 28/58/58 28/58/58 9

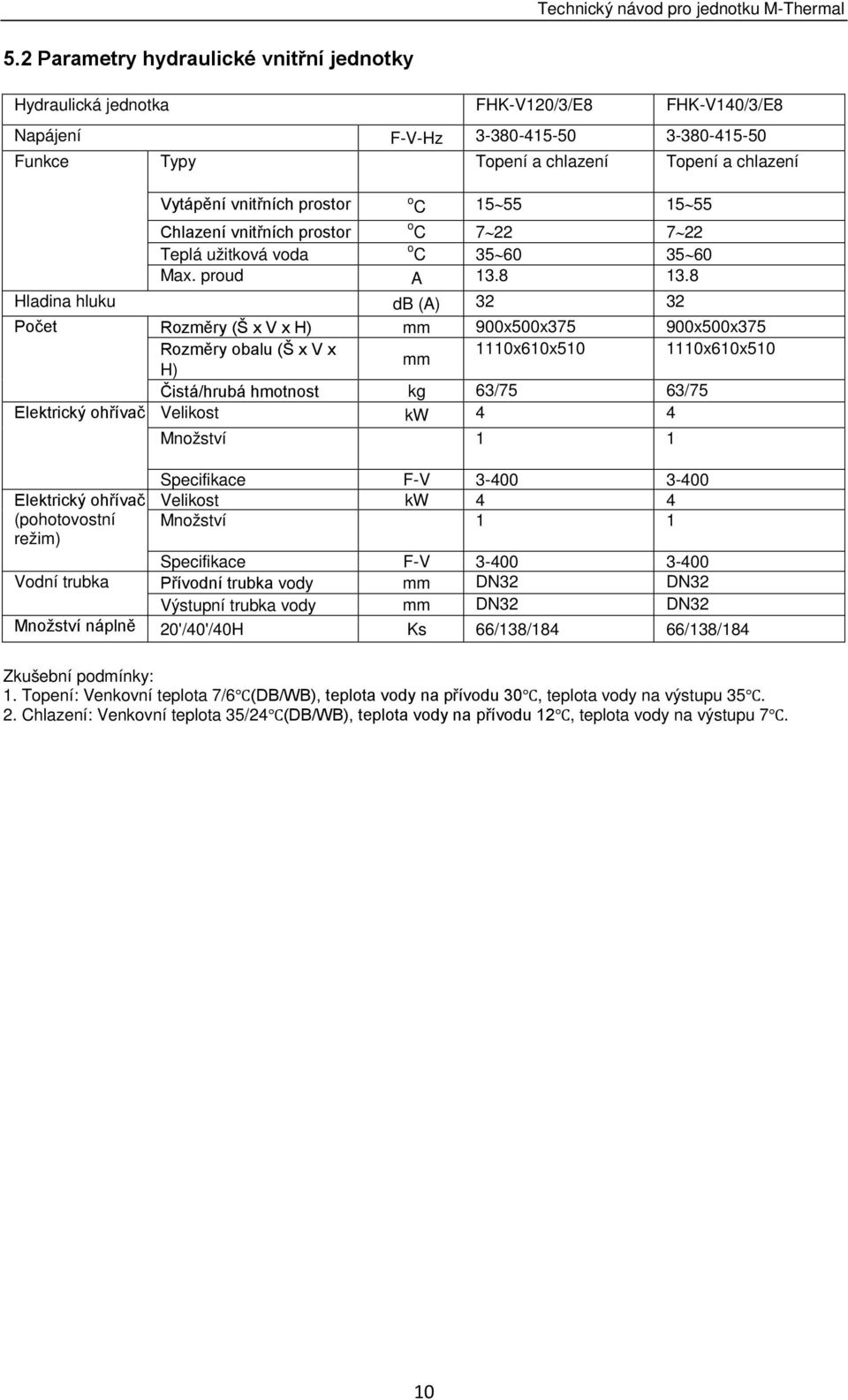

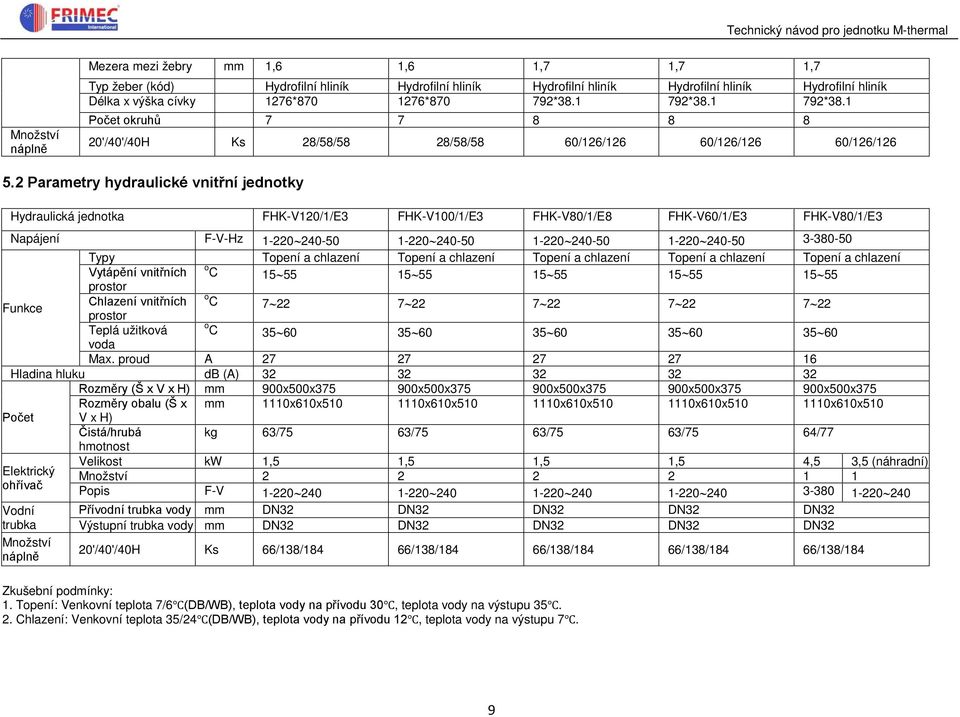

11 Technický návod pro jednotku M-Thermal 5.2 Parametry hydraulické vnitřní jednotky Hydraulická jednotka FHK-V120/3/E8 FHK-V140/3/E8 Napájení F-V-Hz Funkce Typy Topení a chlazení Topení a chlazení Vytápění vnitřních prostor o C Chlazení vnitřních prostor o C Teplá užitková voda o C Max. proud A Hladina hluku db (A) Počet Rozměry (Š x V x H) mm 900x500x x500x375 Rozměry obalu (Š x V x 1110x610x x610x510 mm H) Čistá/hrubá hmotnost kg 63/75 63/75 Elektrický ohřívač Velikost kw 4 4 Elektrický ohřívač (pohotovostní režim) Množství 1 1 Specifikace F-V Velikost kw 4 4 Množství 1 1 Specifikace F-V Vodní trubka Přívodní trubka vody mm DN32 DN32 Výstupní trubka vody mm DN32 DN32 Množství náplně 20'/40'/40H Ks 66/138/184 66/138/184 Zkušební podmínky: 1. Topení: Venkovní teplota 7/6 (DB/WB), teplota vody na přívodu 30, teplota vody na výstupu Chlazení: Venkovní teplota 35/24 (DB/WB), teplota vody na přívodu 12, teplota vody na výstupu 7. 10

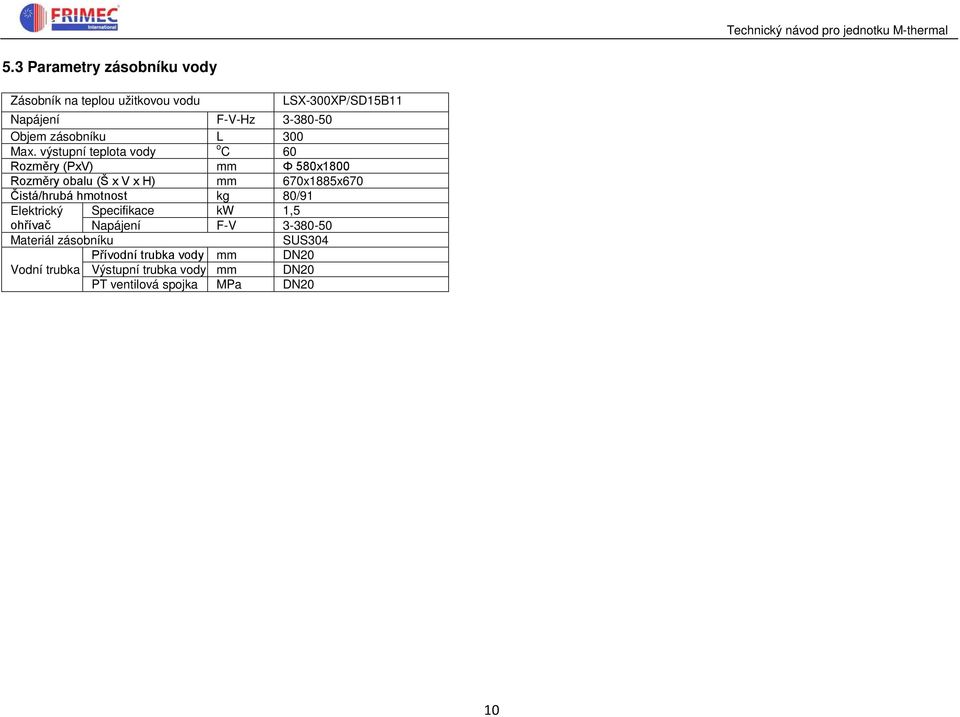

12 Technický návod pro jednotku M-thermal 5.3 Parametry zásobníku vody Zásobník na teplou užitkovou vodu LSX-300XP/SD15B11 Napájení F-V-Hz Objem zásobníku L 300 Max. výstupní teplota vody o C 60 Rozměry (PxV) mm Φ 580x1800 Rozměry obalu (Š x V x H) mm 670x1885x670 Čistá/hrubá hmotnost kg 80/91 Elektrický Specifikace kw 1,5 ohřívač Napájení F-V Materiál zásobníku SUS304 Přívodní trubka vody mm DN20 Vodní trubka Výstupní trubka vody mm DN20 PT ventilová spojka MPa DN20 10

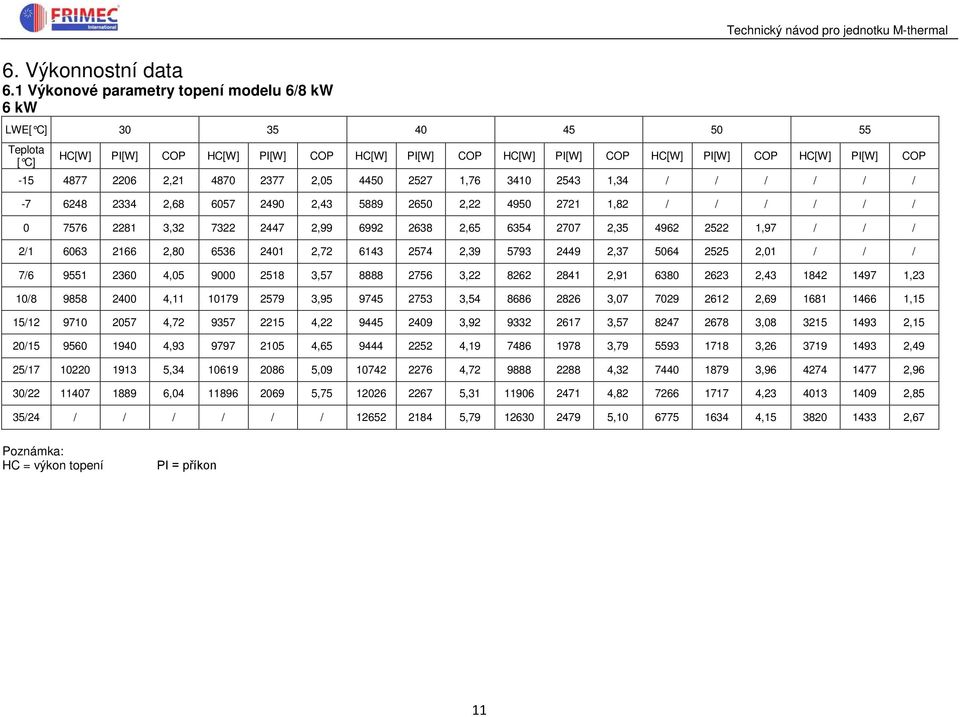

13 6. Výkonnostní data 6.1 Výkonové parametry topení modelu 6/8 kw 6 kw Technický návod pro jednotku M-thermal LWE[ C] Teplota [ C] HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP , , , ,34 / / / / / / , , , ,82 / / / / / / , , , , ,97 / / / 2/ , , , , ,01 / / / 7/ , , , , , ,23 10/ , , , , , ,15 15/ , , , , , ,15 20/ , , , , , ,49 25/ , , , , , ,96 30/ , , , , , ,85 35/24 / / / / / / , , , ,67 Poznámka: HC = výkon topení PI = příkon 11

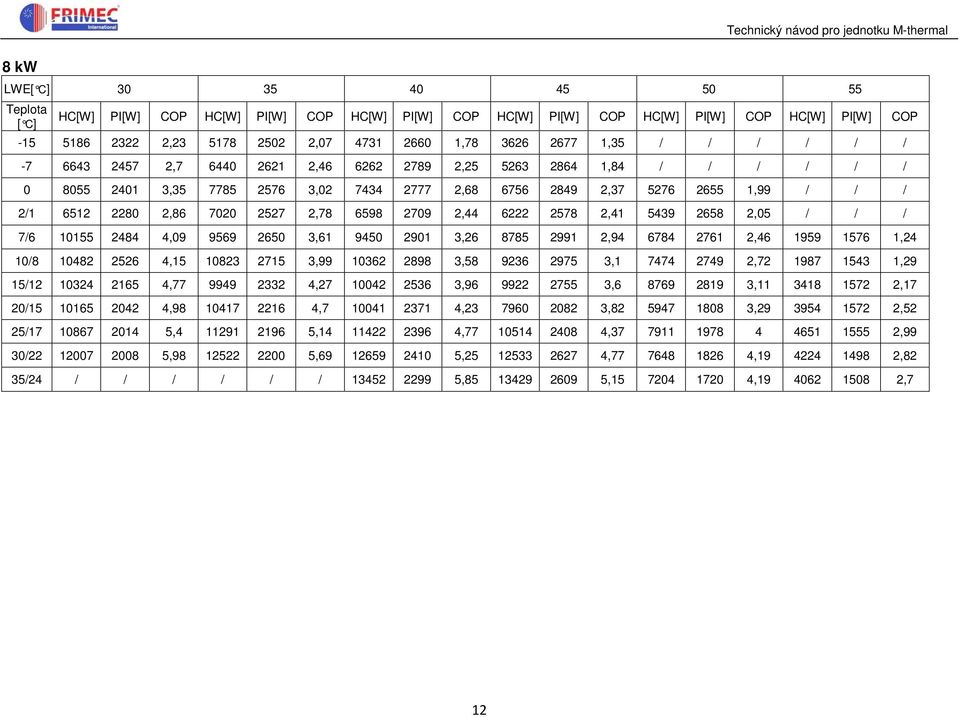

14 Technický návod pro jednotku M-thermal 8 kw LWE[ C] Teplota [ C] HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP , , , ,35 / / / / / / , , , ,84 / / / / / / , , , , ,99 / / / 2/ , , , , ,05 / / / 7/ , , , , , ,24 10/ , , , , , ,29 15/ , , , , , ,17 20/ , , , , , ,52 25/ , , , , ,99 30/ , , , , , ,82 35/24 / / / / / / , , , ,7 12

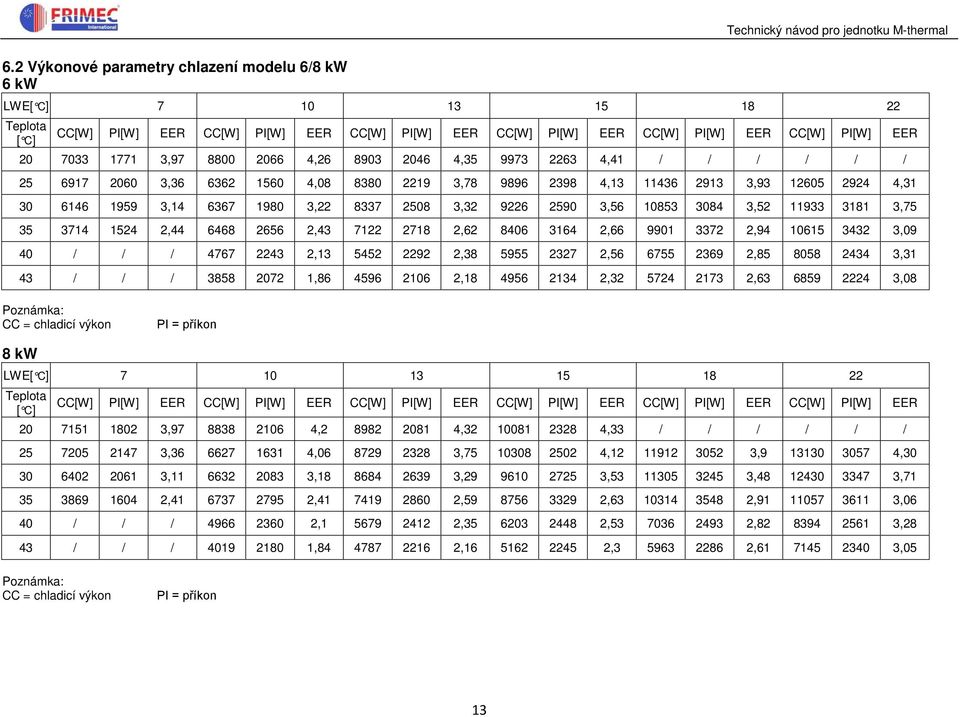

15 Technický návod pro jednotku M-thermal 6.2 Výkonové parametry chlazení modelu 6/8 kw 6 kw LWE[ C] Teplota [ C] CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER , , , ,41 / / / / / / , , , , , , , , , , , , , , , , , ,09 40 / / / , , , , ,31 43 / / / , , , , ,08 Poznámka: CC = chladicí výkon PI = příkon 8 kw LWE[ C] Teplota [ C] CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER , , , ,33 / / / / / / , , , , , , , , , , , , , , , , , ,06 40 / / / , , , , ,28 43 / / / , , , , ,05 Poznámka: CC = chladicí výkon PI = příkon 13

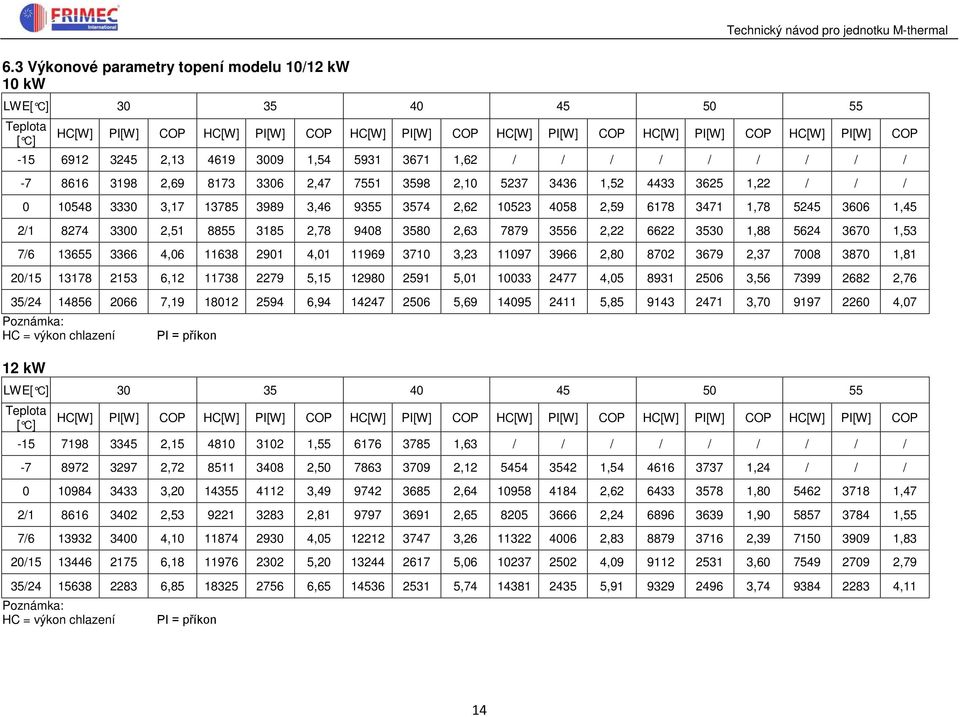

16 Technický návod pro jednotku M-thermal 6.3 Výkonové parametry topení modelu 10/12 kw 10 kw LWE[ C] Teplota [ C] HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP , , ,62 / / / / / / / / / , , , , ,22 / / / , , , , , ,45 2/ , , , , , ,53 7/ , , , , , ,81 20/ , , , , , ,76 35/ , , , , , ,07 Poznámka: HC = výkon chlazení 12 kw PI = příkon LWE[ C] Teplota [ C] HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP , , ,63 / / / / / / / / / , , , , ,24 / / / , , , , , ,47 2/ , , , , , ,55 7/ , , , , , ,83 20/ , , , , , ,79 35/ , , , , , ,11 Poznámka: HC = výkon chlazení PI = příkon 14

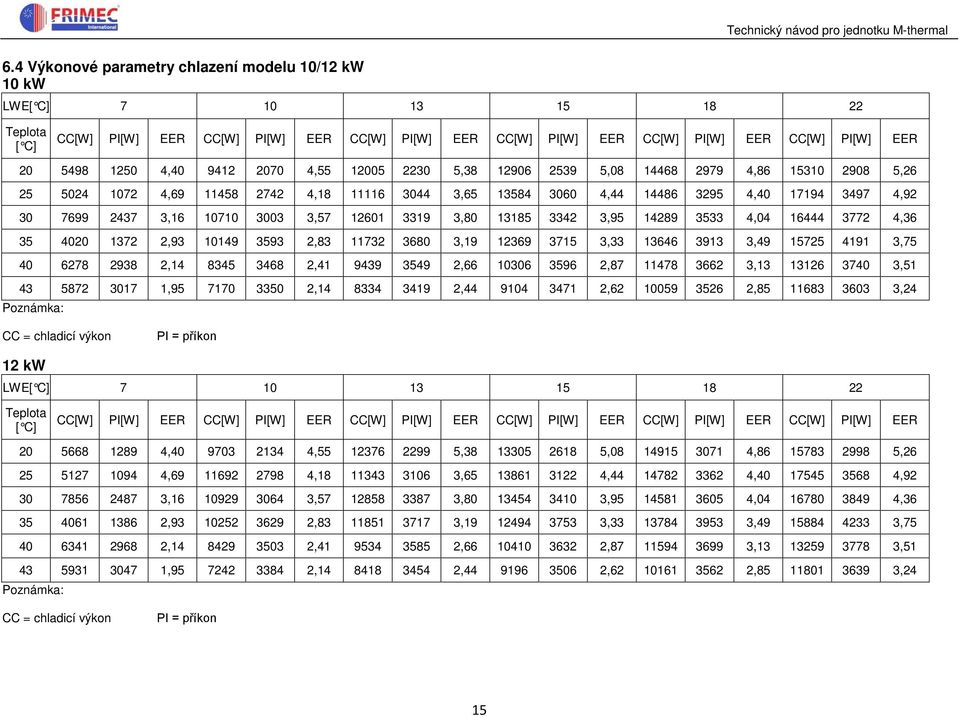

17 Technický návod pro jednotku M-thermal 6.4 Výkonové parametry chlazení modelu 10/12 kw 10 kw LWE[ C] Teplota [ C] CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,24 Poznámka: CC = chladicí výkon PI = příkon 12 kw LWE[ C] Teplota [ C] CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,24 Poznámka: CC = chladicí výkon PI = příkon 15

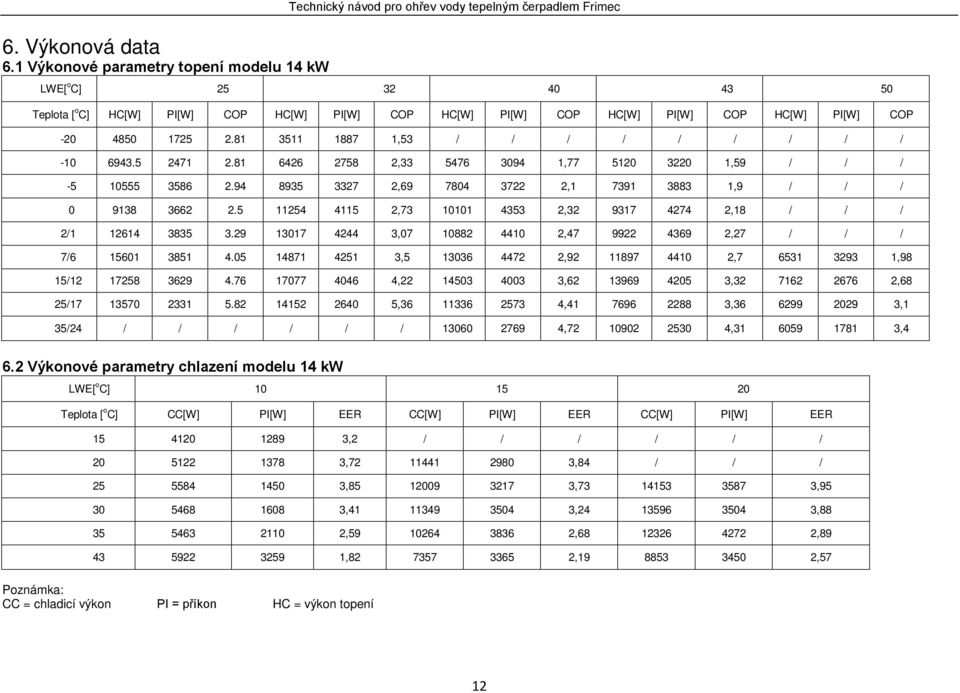

18 6. Výkonová data 6.1 Výkonové parametry topení modelu 14 kw Technický návod pro ohřev vody tepelným čerpadlem Frimec LWE[ o C] Teplota [ o C] HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP ,53 / / / / / / / / / , , ,59 / / / , , ,9 / / / , , ,18 / / / 2/ , , ,27 / / / 7/ , , , ,98 15/ , , , ,68 25/ , , , ,1 35/24 / / / / / / , , ,4 6.2 Výkonové parametry chlazení modelu 14 kw LWE[ o C] Teplota [ o C] CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER ,2 / / / / / / , ,84 / / / , , , , , , , , , , , ,57 Poznámka: CC = chladicí výkon PI = příkon HC = výkon topení 12

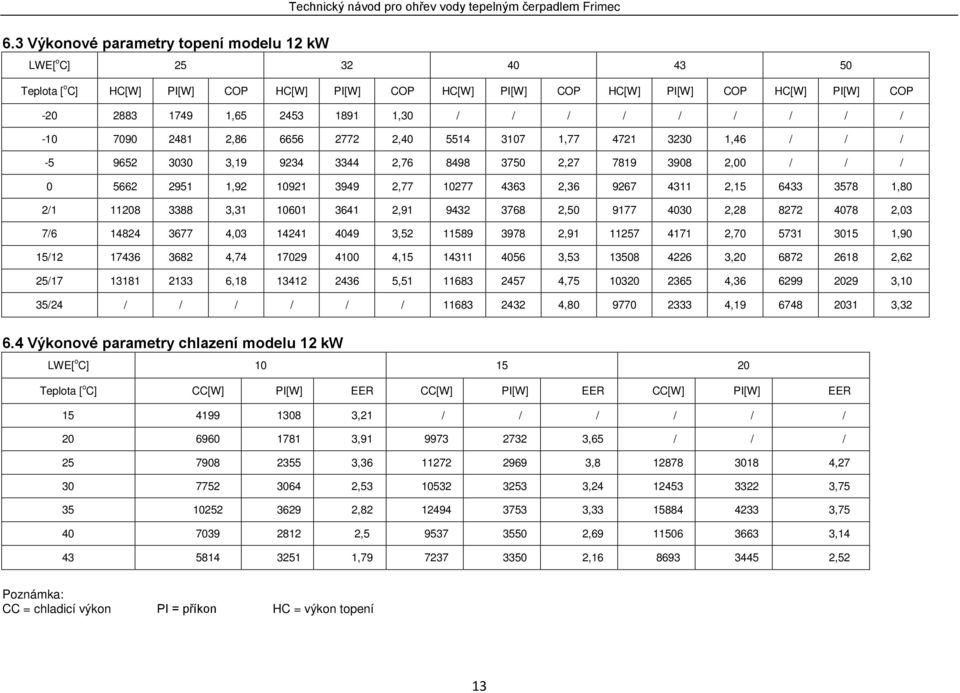

19 Technický návod pro ohřev vody tepelným čerpadlem Frimec 6.3 Výkonové parametry topení modelu 12 kw LWE[ o C] Teplota [ o C] HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP HC[W] PI[W] COP , ,30 / / / / / / / / / , , , ,46 / / / , , , ,00 / / / , , , , ,80 2/ , , , , ,03 7/ , , , , ,90 15/ , , , , ,62 25/ , , , , ,10 35/24 / / / / / / , , , Výkonové parametry chlazení modelu 12 kw LWE[ o C] Teplota [ o C] CC[W] PI[W] EER CC[W] PI[W] EER CC[W] PI[W] EER ,21 / / / / / / , ,65 / / / , , , , , , , , , , , , , , ,52 Poznámka: CC = chladicí výkon PI = příkon HC = výkon topení 13

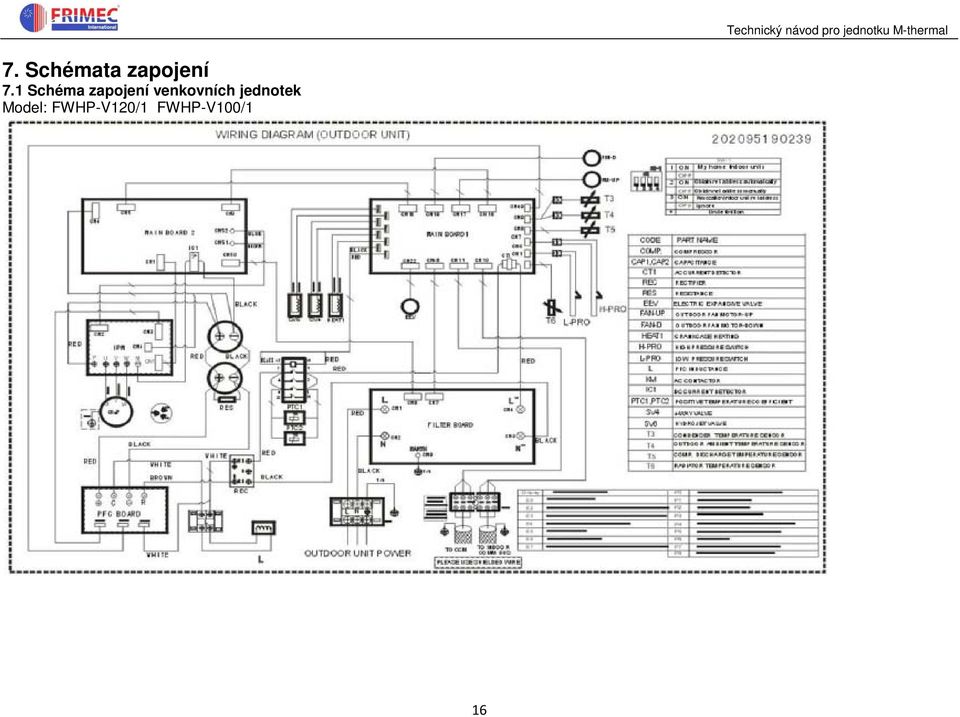

20 Technický návod pro jednotku M-thermal 7. Schémata zapojení 7.1 Schéma zapojení venkovních jednotek Model: FWHP-V120/1 FWHP-V100/1 16

21 Technický návod pro jednotku M-thermal Model: FWHP-V60/1 FWHP-V80/1 FWHP-V80/1 17

22 Technický návod pro jednotku M-thermal 7.2 Schéma zapojení hydraulických vnitřních jednotek Model: FHK-V120/1/E3 FHK-V100/1/E3 FHK-V80/1/E8 FHK-V60/1/E3 18

23 Technický návod pro jednotku M-thermal Model: FHK-V80/1/E3 19

24 7. Schémata zapojení 7.1 Schéma zapojení venkovních jednotek Model: CE-FWHP-V120/3, CE-FWHP-V140/3 Technický návod pro ohřev vody tepelným čerpadlem Frimec 14

25 7.2 Schéma zapojení hydro-kitu (vnitřní jednotka) Model: FHK-V120/3/E8, FHK-V140/3/E8 Technický návod pro ohřev vody tepelným čerpadlem Frimec 15

26 Technický návod pro jednotku M-thermal 12. Funkční schéma 12.1 Schéma celého systému NE Název NE Název NE Název 1 Venkovní jednotka 13 Obtokový ventil (dodává zákazník) 25 Solární sada (volitelný prvek) 2 Vnitřní jednotka (hydraulická sada) 14 Obtokový ventil (dodává zákazník) 26 Čerpadlo pro solární sadu, čerpadlo 3 3 Chladivo pro vodní výměník 15 Sběrač (dodává zákazník) 27 Zpětný ventil tepla 4 Pomocný zásobník s ohřívačem 16 Dvoucestný ventil s motorovým ovládáním SV3 28 Čerpadlo pro stanici solárního čerpadla 5 Čerpadlo 1 17 Dvoucestný ventil s motorovým ovládáním SV1 29 Stanice solárního čerpadla (dodává zákazník) 6 Uzavírací ventil (dodává 18 Voda pro vodní výměník 30 Solární panely zákazník) 7 Pomocné čerpadlo (volitelný prvek, dodává zákazník) tepla 19 Uzavírací ventil (dodává zákazník) 8 Souprava vody pro vodní výměník tepla 9 Kotel (volitelný prvek, dodává zákazník) 10 Čerpadlo 4 (volitelný prvek, dodává zákazník) 11 Dvoucestný ventil s motorovým ovládáním SV2 12 Sběrač (dodává zákazník) 24 Voda pro vodní výměník tepla (dodává zákazník) 31 Teplotní čidlo pro vodu určenou k topení/chlazení 20 Zásobník na teplou užitkovou vodu 32 Teplotní čidlo pro užitkovou vodu T5 21 Elektrický ohřívač 33 Zpětný ventil (dodává zákazník) 22 Zpětný ventil 34 Zpětný ventil (dodává zákazník) 23 Zpětný ventil 35 Filtr tvar Y 33

27 12.2 Schéma elektrického zapojení a parametry kabelů Technický návod pro jednotku M-thermal Parametry kabelů NE Popis Požadovaný počet žil Průměr vodiče 1 Napájecí kabel pro vnitřní jednotku 2 nebo 3 + GND 2,5 mm 2 2 Napájecí kabel pro elektrický ohřívač 2 nebo 3 + GND 2,5 mm 2 3 Kabel teplotního čidla 2 4 Napájecí kabel z vnitřní jednotky k zásobníku vody na teplou užitkovou vodu 2 nebo 3 + GND 2,5 mm 2 5 Napájecí kabel pro čerpadlo solární sady (čerpadlo 3) 2 + GND 1,0 mm 2 6 Napájecí kabel pro dvoucestný ventil s motorovým ovládáním SV3 3 1,0 mm 2 7 Napájecí kabel pro dvoucestný ventil s motorovým ovládáním SV2 3 1,0 mm 2 8 Napájecí kabel pro dvoucestný ventil s motorovým ovládáním SV1 3 1,0 mm 2 9 Napájecí kabel pro pomocné čerpadlo (čerpadlo 2) 2 + GND 1,0 mm 2 10 Komunikační kabel mezi vnitřní jednotkou a kotlem 2 1,0 mm 2 11 Kabel pokojového termostatu 4 (L, N, C, H) 1,0 mm 2 12 Komunikační kabel mezi vnitřní a venkovní jednotkou 3 (P, Q, E) 3X0,5 mm 2 (3žilový stíněný kabel) 13 Napájecí kabel pro venkovní jednotku 2 + GND 4,0 mm 2 14 Napájecí kabel pro stanici solárního čerpadla 2 + GND 1,0 mm 2 15 Napájecí kabel pro čerpadlo solární sady 2 + GND 1,0 mm 2 16 Vstup signálu ze stanice solárního čerpadla do vnitřní jednotky 2 1,0 mm 2 17 Napájecí kabel pro čerpadlo solární sady 2 + GND 1,0 mm 2 18 Kabel teplotního čidla zásobníku na teplou užitkovou vodu 2 19 Kabel teplotního čidla zásobníku na teplou užitkovou vodu 2 20 Kabel teplotního čidla vodního okruhu T1B 2 34

28 Technický návod pro jednotku M-thermal 9. Místo instalace a servisní prostor 9.1 Servisní prostor venkovní jednotky a) Výběr místa instalace Místo s dostatečně určeným prostorem kolem venkovní jednotky. Místo, na němž nebude provozní hluk a vypouštěný vzduch rušit (ovlivňovat) vaše sousedy. Místo, které není vystaveno vlivu silného větru. Místo, které nebrání volnému průchodu. Jestliže budete venkovní jednotku instalovat na vyvýšené místo, zajistěte správně její patky. Na místě musí být dostatečný prostor pro nosný prvek jednotky. Místo, na němž nebude vytékající voda představovat žádný problém. b) Servisní prostor jedné jednotky c) Paralelní připojení dvou nebo více jednotek d) Paralelní připojení přední a zadní strany 22

29 Technický návod pro jednotku M-thermal 9.2 Místo instalace a servisní prostor hydraulické vnitřní jednotky a) Výběr místa instalace Vnitřní jednotka se musí nainstalovat na místě izolovaném proti průniku vody. V opačném případě by nebylo možné zajistit bezpečnost jednotky a jejího uživatele. Při montáži na stěnu se musí vnitřní jednotka nainstalovat na místo v interiéru, které bude splňovat tyto požadavky: Místo instalace je chráněno před mrazem. Volný prostor kolem jednotky odpovídá požadavkům na provádění servisu. Volný prostor kolem jednotky umožňuje dostatečnou cirkulaci vzduchu. Místo umožňuje odtok kondenzátu a odvzdušnění přetlakového ventilu. Zohlednila se délka a vzdálenosti všech potrubních spojení. Požadavek Maximální přípustná délka trubky na chladivo mezi venkovní a vnitřní jednotkou. Maximální přípustný výškový rozdíl mezi venkovní a vnitřní jednotkou, jestliže je venkovní jednotka výš. Maximální přípustný výškový rozdíl mezi venkovní a vnitřní jednotkou, jestliže je venkovní jednotka níž. Maximální přípustná vzdálenost mezi dvoucestným ventilem SV1 a vnitřní jednotkou (platí pouze pro instalace se zásobníkem na teplou užitkovou vodu). Maximální přípustná vzdálenost mezi zásobníkem na teplou užitkovou vodu a vnitřní jednotkou (platí pouze pro instalace se zásobníkem na teplou užitkovou vodu). Kabel termistoru dodávaný s vnitřní jednotkou má délku 15 m. Maximální přípustná vzdálenost mezi čidlem T1B a vnitřní jednotkou. Kabel teplotního čidla T1B dodávaný s vnitřní jednotkou má délku 10 m. Zařízení není určeno k použití v prostředích s nebezpečím výbuchu. b) Servisní prostor FHK-V120/1/E3 FHK-V100/1/E3 FHK-V80/1/E8 FHK-V60/1/E3 50 m 25 m 15 m 10 m 10 m 5 m 3 m 3 m 10 m 10 m 8 m 8 m 23

30 Technický návod pro jednotku M-thermal 10. Rozložený pohled 10,1 Rozložený pohled na venkovní jednotky Model: FWHP-V120/1, FWHP-V100/1 24

31 Technický návod pro jednotku M-thermal Č. Název části Č. Název části 1 Kompletní skříňka na elektrické části 7 Kompletní čidlo pro měření pokojové teploty 1.1 Kompletní řídicí deska venkovní jednotky 8 Komponenty kondenzátoru 1.2 Karta kondenzátoru 9 Madlo 1.3 Kabelová spojka 10 Kryt před trubkou 1.4 Kompletní napájecí deska venkovní 11 Kryt za trubkou jednotky 1.5 Odpor 13 Části čtyřcestného ventilu 1.6 Kabelová svorka 14 Kompletní sací potrubí 1.7 Stykač 14.1 Regulátor tlaku 1.8 Modul invertoru 14.2 Kompletní kapilární vedení 1.9 Třífázový most 15 Kompletní vypouštěcí trubka kompresoru 1.10 Blok se šesti svorkami 15.1 Odlučovač oleje 1.11 Elektrická montážní deska II 15.2 Filtr 1.12 Kompletní čidlo pro měření výstupní teploty 16 Kompletní čidlo pro měření výstupní teploty 1.13 Svařené části elektrické skříňky 17 Kompletní expanzní ventil 1.14 Pryžový kroužek 17.1 Elektronický expanzní ventil 1.15 Topné těleso 17.2 Elektromagnetický ventil EEV 1.16 Hliníkový elektricko-analytický kondenzátor 17.3 Nízkotlaký ventil 1.17 Komponenty aktivního modulu PFC 18 Odlučovač plynu-kapaliny 1.18 Kompletní hlavní řídicí deska 19 Montážní deska pro ventil 1.19 Elektrická montážní deska I 20 Deska odlučovače plynu-kapaliny 1.20 Části elektrické skříňky 21 Přední panel 2 Komponenty skříňky indukční cívky 22 Kompletní mřížka 2.1 Svařovací části víka indukční cívky 23 Nosný prvek vlevo vzadu 2.2 Svařovací části desky na ochranu proti 24 Prvek k oddělení vrstev větru 2.3 PFC indukční cívka 25 Elektrický ohřívač kompresoru 2.4 Montážní deska pro indukční cívku 26 Dělicí komponenty 3 Kompresor 27 Axiální ventilátor 4 Kompletní čidlo pro měření teploty 28 DC motor 5 Komponenty na pravé přední straně 29 Části krytu 6 Pravá zadní strana 30 Kompletní držák motoru 7 Kompletní čidlo pro měření pokojové teploty 31 Svařovací komponenty šasi 25

32 Technický návod pro jednotku M-thermal Model: FWHP-V60/1, FWHP-V80/1, FWHP-V80/1 26

33 Technický návod pro jednotku M-thermal Č. Název části Č. Název části 1 Kompletní horní kryt 9 Kompletní čtyřcestný ventil 2 Kompletní skříňka na elektrické části 9.1 Regulátor tlaku 2.1 Kompletní hlavní řídicí deska 9.2 Nízkotlaký ventil 2.2 Modul invertoru 9.3 Odlučovač oleje 2.3 EMC filtr 9.4 Elektromagnet 2.4 Usměrňovač 9.5 Čtyřcestný ventil 2.5 PFC indukční cívka 10 Kompletní sací potrubí 2.6 Kabelová spojka 10.1 Regulátor tlaku 2.7 Kabelová spojka 11 Akumulační válec 2.8 Motorový kondenzátor 12 Kompresor 3 Kompletní tenká deska vzadu vpravo 13 Kompletní základna 4 Madlo 14 Kompletní dělicí deska 5 Kompletní velké madlo 15 Ventilátor s osovým prouděním 6 Kompletní vysokotlaký ventil 16 Motor 6.1 Filtr 17 Kompletní mřížka 6.2 Vysokotlaký ventil 18 Kompletní držák motoru 6.3 Elektromagnetický ventil EEV 19 Přední panel 6.4 Tělo elektronického expanzního ventilu 20 Kompletní kondenzátor 7 Ventilová deska 21 Držák vlevo 8 Kompletní tenká deska vpředu 22 Rám desky 27

34 Technický návod pro jednotku M-thermal 10,2 Rozložený pohled na hydraulické vnitřní jednotky Model:FHK-V120/1/E3, FHK-V100/1/E3, FHK-V80/1/E8, FHK-V60/1/E3 28

35 Technický návod pro jednotku M-thermal Č. Název části Č. Název části 1 Spodní část 18 Deska k připevnění výstupní trubky 2 Otočná deska 19 Pěnová trubka na chladivo vpravo 3 Ozdobný kroužek 20 Průtokový spínač se snímací elektronkou 4 Ozdobné desky 21 Pěnová trubka na chladivo vlevo 5 Sestava magnetů 22 Bublinková trubka vpravo 6 Střecha 23 Bublinková trubka vlevo 7 Přední panel 24 Montážní deska pro elektronickou skříňku 8 Kompletní skříňka na elektrické části 25 Montážní deska pro elektronickou skříňku 8.1 Kompletní hlavní řídicí deska 26 Komponenty vodní vany 8.2 Kabelová spojka, 5p 27 Připojovací hadice 8.3 AC stykač 28 Bezpečnostní ventil 8.4 Transformátor 29 Vodní trubka elektrického ohřívače 8.5 Kabelová spojka, 5p 30 Vypouštěcí ventil 8.6 Kabelová spojka 31 Malý zásobník vody A MCB 32 Komponenty výstupní trubky 8.8 Blok s třiceti svorkami 33 Expanzní nádrž 9 Kryt elektronické řídicí skříňky 34 Elektrický ventil 10 Zadní strana 35 Nosný prvek kabelového dálkového ovladače 11 Komponenty pláště 36 Kryt elektrického ohřívače 11.1 Kompletní kapalinové trubky 37 Držák čerpadla Komponenty vedení vzduchu 38 Držák čerpadla 11.3 Komponenty sání 39 Kabelový dálkový ovladač hydraulické jednotky 11.4 Trubkový výměník tepla 40 Expanzní nádrž 12 Montážní deska pro čerpadlo 41 Kompletní čidlo pro měření teploty v trubce 13 Madlo 42 Upínací deska malého zásobníku vody 14 Deska k připevnění trubky na chladivo 43 Teplotní čidlo 15 Montážní držák 44 Komponenty termostatu 16 Deska k připevnění přívodní trubky 45 Odtokové čerpadlo 17 Svorka expanzní nádrže 46 Hydraulický měřák 29

36 Technický návod pro jednotku M-thermal Model: FHK-V80/1/E3 30

37 Technický návod pro jednotku M-thermal Č. Název části Č. Název části 1 Spodní část 18 Deska k připevnění výstupní trubky 2 Otočná deska 19 Pěnová trubka na chladivo vpravo 3 Ozdobný kroužek 20 Průtokový spínač se snímací elektronkou 4 Ozdobné desky 21 Pěnová trubka na chladivo vlevo 5 Sestava magnetů 22 Bublinková trubka vpravo 6 Vrchní kryt 23 Bublinková trubka vlevo 7 Přední panel 24 Montážní deska pro elektronickou řídicí skříňku 8 Kompletní skříňka na elektrické části 25 Montážní deska pro elektronickou řídicí skříňku 8.1 Kompletní hlavní řídicí deska 26 Komponenty vodní vany 8.2 Kabelová spojka, 5p 27 Připojovací hadice A MCB 28 Bezpečnostní ventil 8.4 AC stykač 29 Elektrická trubka pro ohřev vody 8.5 Transformátor 30 Vypouštěcí ventil 8.6 Kabelová spojka, 5p 31 Malý zásobník vody 8.8 Kompletní skříňka na elektrické části 32 Komponenty výstupní trubky 8.9 Blok s třiceti svorkami 33 Expanzní nádrž 8.10 Stykač 34 Elektrický ventil 8.11 Kabelová spojka 35 Nosný prvek kabelového dálkového ovladače 9 Kryt elektronické řídicí skříňky 36 Kryt elektrického ohřívače 10 Zadní strana 37 Držák čerpadla 2 11 Komponenty pláště 38 Držák čerpadla 11.1 Komponenty sání 39 Kabelový dálkový ovladač hydraulické jednotky 11.2 Komponenty vedení vzduchu 40 Komponenty pro připojení expanzní nádrže 11.3 Trubkový výměník tepla 41 Kompletní čidla pro měření teploty trubek 11.4 Kompletní kapalinové trubky 42 Upínací deska malého zásobníku vody 12 Montážní deska pro čerpadlo 43 Teplotní čidlo 13 Madlo 44 Komponenty termostatu 14 Deska k připevnění trubky na chladivo 45 Odtokové čerpadlo 15 Montážní držák 46 Hydraulický měřák 16 Deska k připevnění přívodní trubky 47 Ruční kulový ventil 17 Svorka expanzní nádrže 31

38 Technický návod pro jednotku M-thermal 11. Příslušenství Počet Název Tvar Množství Příslušenství venkovních jednotek Příslušenství hydraulických vnitřních jednotek Příslušenství pro solární sadu Příslušenství pro zásobník vody Venkovní jednotka Návod k instalaci 1 Venkovní jednotka Návod k použití 1 Výstupní spojovací trubka 1 Vodotěsný pryžový uzávěr 1 Návod k instalaci a k použití 1 Montážní držák 1 Dvoucestný ventil 3 Šrouby M4 2 Čidlo teploty v zásobníku vody 1 Filtr tvar Y 1 Teplotní čidlo na přívodu podlahového topení, 1 T1B Souprava odtokové vany 1 Rozpínací šrouby M8 5 Návod k instalaci a k použití 1 Adaptér 2 Těsnění 6 Šrouby 2 Podložka 2 Návod k instalaci a k použití 1 Filtr typ Y 1 Jednocestný ventil 1 32

39 Technický návod pro ohřev vody tepelným čerpadlem Frimec 8. Rozložený pohled 8.1 Rozložený pohled na venkovní jednotky Model: CE-FWHP-V120/3, CE-FWHP-V140/3 16

40 Technický návod pro ohřev vody tepelným čerpadlem Frimec Č. Název části Množství Kód BOM 1 Kompletní držák motoru Montážní deska pro ventil Kryt před trubkou Pravá zadní strana Deska odlučovače plynu a kapaliny Přední panel Madlo Axiální ventilátor Dělicí komponenty Komponenty na pravé přední straně Nosný prvek vlevo vzadu Patice Prvek k oddělení vrstev Části krytu Elektrický ohřívač kompresoru Elektrický ohřívač Čistá hmotnost Části čtyřcestného ventilu Kompletní vypouštěcí potrubí Kompletní sací potrubí Kompletní elektronický expanzní ventil Kompresor Odlučovač plynu-kapaliny DC motor Kompletní skříňka na elektrické části Kompletní hlavní řídicí deska Modul invertoru Napájecí deska venkovní jednotky AC stykač Hliníkový elektrolytický kondenzátor Třífázový most Jednofázový most Odpor Kabelová spojka Kabelová spojka Blok se šesti svorkami Kompletní elektrický indukční odpor Kondenzátor kompresoru Indukční odpor Kryt za trubkou Kompletní kondenzátor Deska pro zvýšení pevnosti při přepravě Kompletní čidlo pro měření výstupní teploty Kompletní čidlo pro měření pokojové teploty Kompletní čidlo pro měření teploty cívky venkovní jednotky

41 Technický návod pro ohřev vody tepelným čerpadlem Frimec 8.2 Rozložený pohled na hydro-kit (vnitřní jednotka) Model: FHK-V120/3/E8, FHK-V140/3/E8 18

42 Technický návod pro ohřev vody tepelným čerpadlem Frimec Č. Název části Množ ství 1 Montážní deska pro elektronickou řídicí skříňku 2 2 Montážní deska pro čerpadlo 3 Montážní deska pro elektronickou řídicí skříňku 1 4 Deska k připevnění trubky na chladivo 5 Deska k připevnění přívodní trubky Kód BOM Č. Název části Množ ství Kód BOM Pěnová trubka na chladivo vpravo Pěnová trubka na chladivo vlevo Bublinková trubka vpravo Bublinková trubka vlevo Komponenty vodní vany Držák čerpadla Kabelový dálkový ovladač hydraulické jednotky 7 Deska k připevnění výstupní trubky Vrchní kryt Svorka expanzní nádrže Spodní část Madlo Montážní držák Kompletní skříňka na Expanzní nádrž elektrické části 10.1 Kompletní hlavní ovladač Malý zásobník vody Kabelová spojka, 5p Komponenty pláště A MCB Hřídel AC stykač Elektrický ohřívač Transformátor Komponenty výstupní trubky 10.6 Kabelová spojka, 5p Komponenty pro připojení expanzní nádrže Kabelová spojka Odtokové čerpadlo Držák svorkového pásku elektronické řídicí skříňky Připojovací hadice Blok s třiceti svorkami Bezpečnostní ventil Kompletní skříňka na elektrické části 11 Kryt elektronické řídicí skříňky Vypouštěcí ventil Průtokový spínač se snímací elektronkou 12 Přední panel Kompletní rozpínací šroub Zadní strana Elektrický ventil Otočná deska Filtr typ Y Nosný prvek kabelového dálkového ovladače Hydraulický měřák Držák čerpadla Teplotní čidlo Upínací deska malého zásobníku vody Kompletní čidla pro měření teploty trubek Ozdobné desky Kompletní čidlo pro měření teploty 19 Ozdobný kroužek Komponenty termostatu Kryt elektrického ohřívače

43 8.3 Rozložený pohled na zásobník vody Technický návod pro ohřev vody tepelným čerpadlem Frimec 20

44 Technický návod pro ohřev vody tepelným čerpadlem Frimec Č. Název části Množství Kód BOM 1 Pěnové komponenty zásobníku vody Svařené části vložky Čelní vložka Vnitřní tělo válce 1 P Držák řadové svorkovnice Komponenty řízení teploty II P Kompletní solární cívka Dolní vložka Vnitřní nosný rám Komponenty sání 1 P Montážní materiál pro odvodňovací trubku Komponenty výstupní trubky 1 P Hořčíková anoda TP přetlakový ventil Blok se třemi svorkami Teploměr Teplotní čidlo Stator teplotního čidla Těsnicí kroužek trubky sálání Vodní trubka elektrického ohřívače Umělohmotná patka Dno zásobníku 1 P Pryžový konec cívky Madlo zásobníku vody Plášť 1 P Kryt zásobníku 1 P Horní pěnová vložka Kryt ohřívače Tovární štítek zapojení
