1 Velkoprůtokové odlučovače ropných látek z polyesteru a oceli - přehled Odlučovací a vsakovací technika RONN TECH

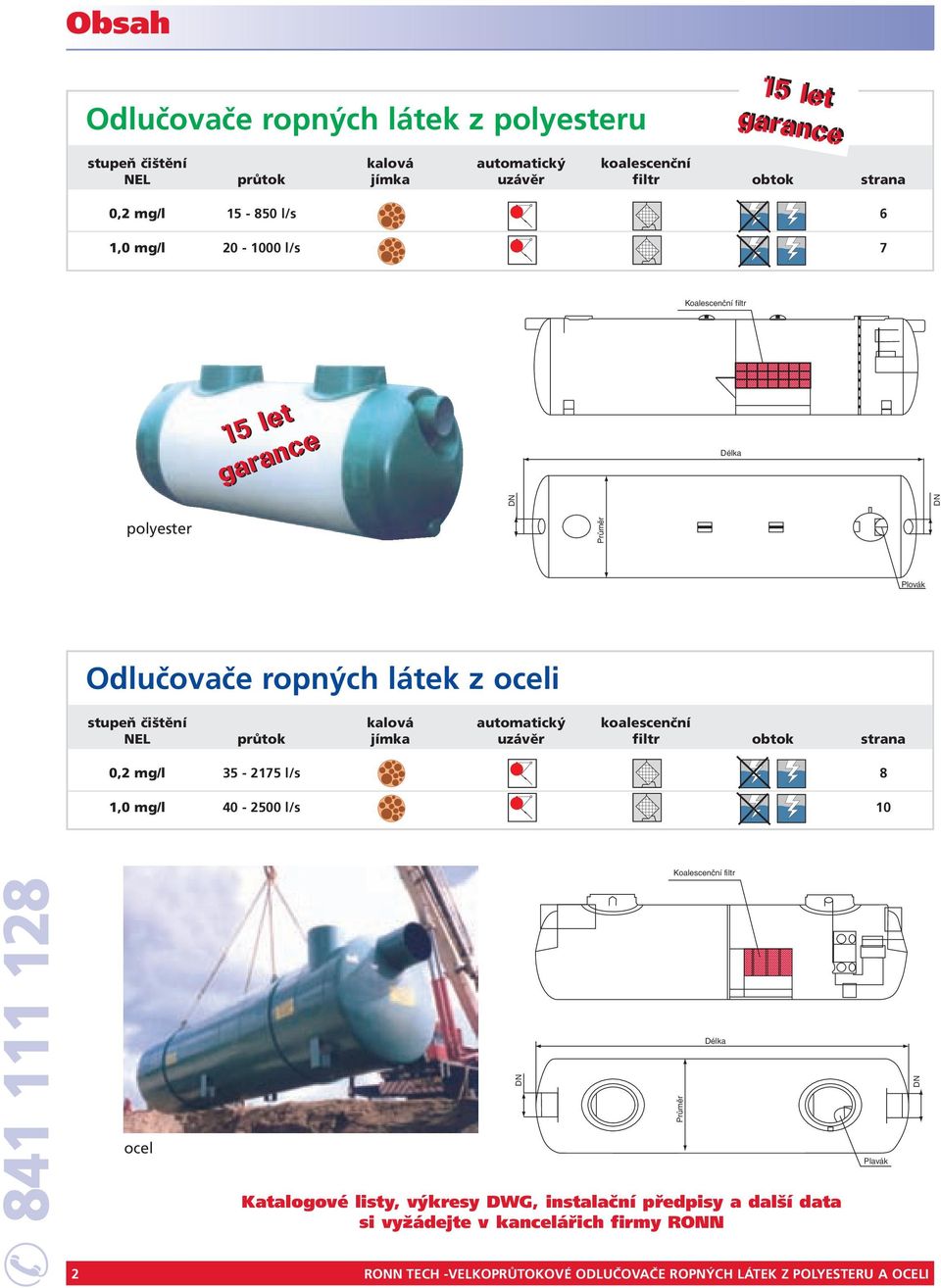

2 Obsah Odlučovače ropných látek z polyesteru 15 let garance stupeň čištění kalová automatický koalescenční NEL průtok jímka uzávěr filtr obtok strana 0,2 mg/l l/s 6 1,0 mg/l l/s 7 Koalescenční filtr 15 let garance Délka polyester Průměr Plovák Odlučovače ropných látek z oceli stupeň čištění kalová automatický koalescenční NEL průtok jímka uzávěr filtr obtok strana 0,2 mg/l l/s 8 1,0 mg/l l/s ocel Koalescenční filtr 2 RONN TECH -VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI Katalogové listy, výkresy DWG, instalační předpisy a další data si vyžádejte v kancelářich firmy RONN Průměr Délka Plavák

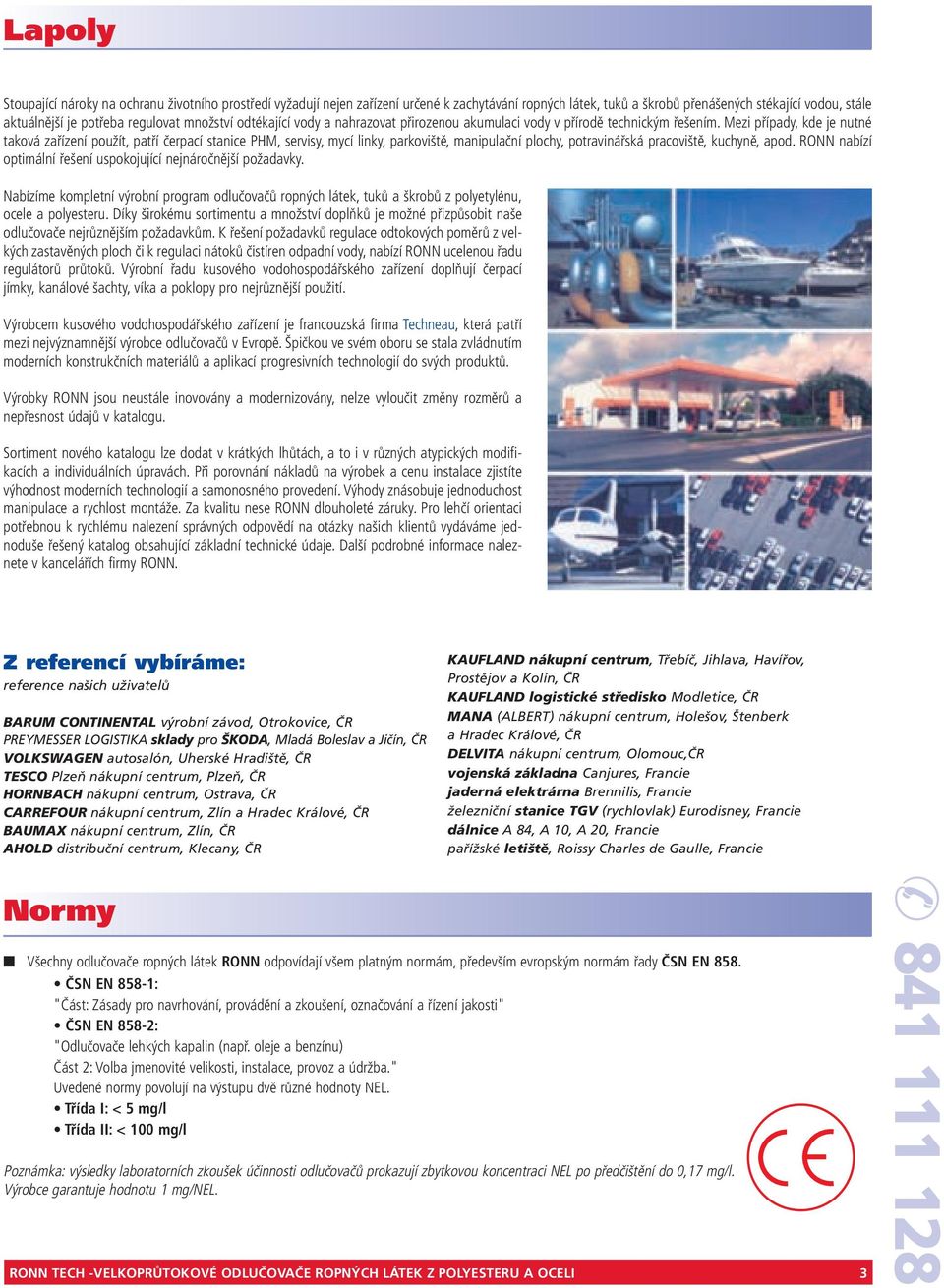

3 Lapoly Stoupající nároky na ochranu životního prostředí vy ža dují nejen zařízení určené k zachytávání ropných lá tek, tuků a škrobů přenášených stékající vodou, stále aktuálnější je potřeba regulovat množství odtékající vo dy a nahrazovat přirozenou akumulaci vody v pří ro dě technickým řešením. Mezi případy, kde je nutné ta ko vá zařízení použít, patří čerpací stanice PHM, ser vi sy, mycí linky, parkoviště, manipulační plochy, po tra vi nář ská pracoviště, kuchyně, apod. RONN nabízí opti mální řešení uspokojující nejnáročnější po ža dav ky. Nabízíme kompletní výrobní program odlučovačů rop ných látek, tuků a škrobů z polyetylénu, ocele a po ly es teru. Díky širokému sortimentu a množství do plň ků je možné přizpůsobit naše odlučovače nejrůz něj ším požadavkům. K řešení požadavků regulace od to ko vých poměrů z velkých zastavěných ploch či k regulaci nátoků čistíren odpadní vody, nabízí RONN ucelenou řadu regulátorů prů toků. Výrobní řadu kusového vodohospodářského zařízení doplňují čerpací jímky, kanálové šachty, víka a poklopy pro nej růz něj ší použití. Výrobcem kusového vodohospodářského zařízení je francouzská firma Techneau, která patří mezi nejvýznamnější výrobce odlu čo vačů v Evropě. Špičkou ve svém oboru se stala zvládnutím moderních konstrukčních materiálů a aplikací progresivních techno lo gií do svých produktů. Výrobky RONN jsou neustále inovovány a modernizovány, nelze vyloučit změny rozměrů a nepřesnost údajů v katalogu. Sortiment nového katalogu lze dodat v krátkých lhůtách, a to i v různých atypických modifikacích a individuálních úpravách. Při po rov nání nákladů na výrobek a cenu instalace zjistíte výhodnost moderních technologií a samonosného provedení. Výhody zná sobuje jednoduchost manipulace a rychlost montáže. Za kvalitu nese RONN dlouholeté záruky. Pro lehčí orientaci potřebnou k ry chlé mu nalezení správných odpovědí na otázky našich klientů vydáváme jednoduše řešený katalog obsahující základní technické úda je. Další podrobné informace naleznete v kancelářích firmy RONN. Z referencí vybíráme: reference našich uživatelů BARUM CONTINENTAL výrobní závod, Otrokovice, ČR PREYMESSER LOGISTIKA sklady pro ŠKODA, Mladá Boleslav a Jičín, ČR VOLKSWAGEN autosalón, Uherské Hradiště, ČR TESCO Plzeň nákupní centrum, Plzeň, ČR HORNBACH nákupní centrum, Ostrava, ČR CARREFOUR nákupní centrum, Zlín a Hradec Králové, ČR BAUMAX nákupní centrum, Zlín, ČR AHOLD distribuční centrum, Klecany, ČR KAUFLAND nákupní centrum, Třebíč, Jihlava, Havířov, Prostějov a Kolín, ČR KAUFLAND logistické středisko Modletice, ČR MANA (ALBERT) nákupní centrum, Holešov, Štenberk a Hradec Králové, ČR DELVITA nákupní centrum, Olomouc,ČR vojenská základna Canjures, Francie jaderná elektrárna Brennilis, Francie železniční stanice TGV (rychlovlak) Eurodisney, Francie dálnice A 84, A 10, A 20, Francie pařížské letiště, Roissy Charles de Gaulle, Francie Normy Všechny odlučovače ropných látek RONN odpovídají všem platným normám, především evropským normám řady ČSN EN 858. ČSN EN 858-1: "Část: Zásady pro navrhování, provádění a zkoušení, označování a řízení jakosti" ČSN EN 858-2: "Odlučovače lehkých kapalin (např. oleje a benzínu) Část 2: Volba jmenovité velikosti, instalace, provoz a údržba." Uvedené normy povolují na výstupu dvě různé hodnoty NEL. Třída I: < 5 mg/l Třída II: < 100 mg/l Poznámka: výsledky laboratorních zkoušek účinnosti odlučovačů prokazují zbytkovou koncentraci NEL po předčištění do 0,17 mg/l. Výrobce garantuje hodnotu 1 mg/nel. RONN TECH -VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI

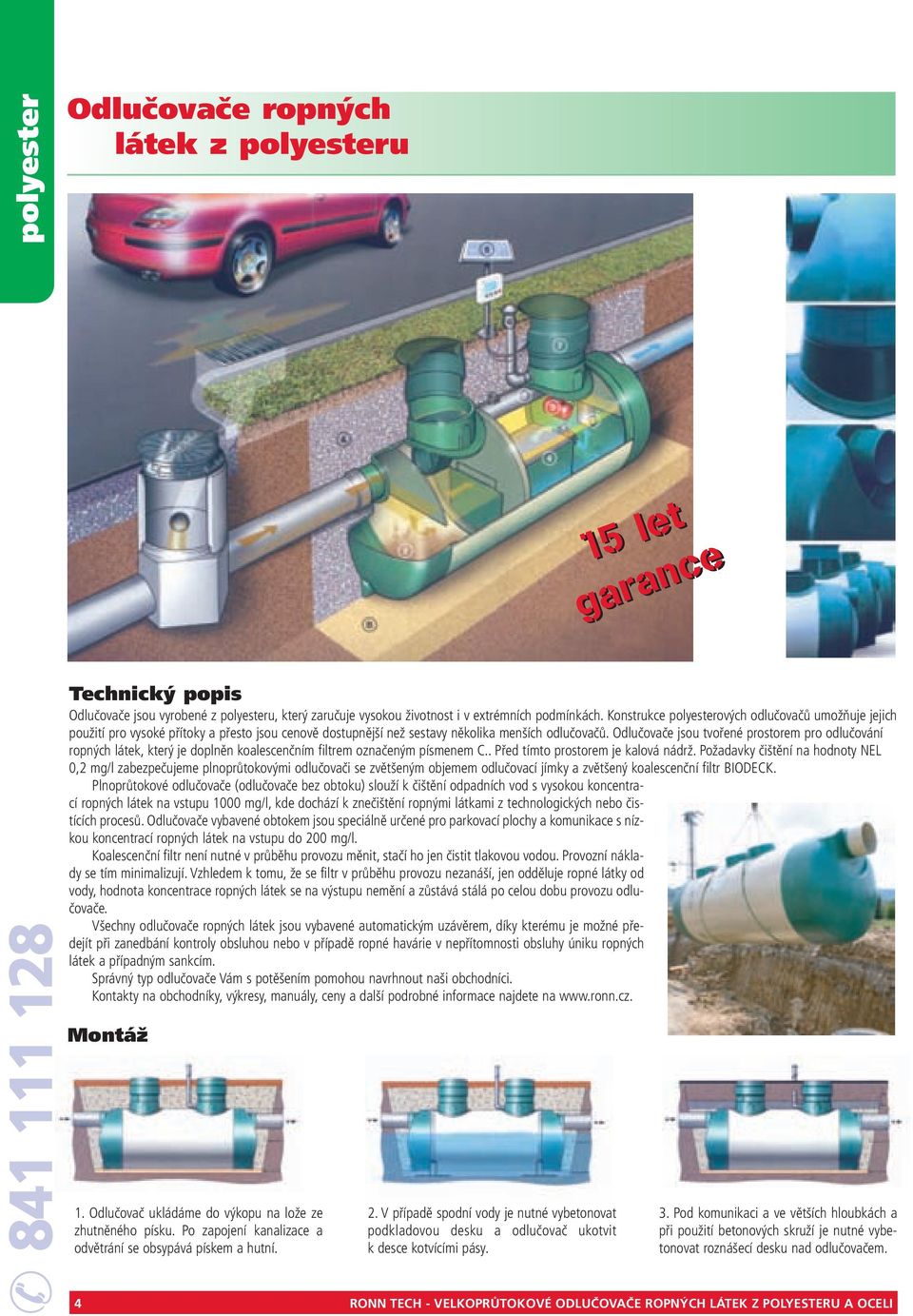

4 polyester Odlučovače ropných látek z polyesteru Technický popis Odlučovače jsou vyrobené z polyesteru, který zaručuje vysokou životnost i v extrémních podmínkách. Konstrukce polyesterových odlučovačů umožňuje jejich použití pro vysoké přítoky a přesto jsou cenově dostupnější než sestavy několika menších odlučovačů. Odlučovače jsou tvořené prostorem pro odlučování ropných látek, který je doplněn koalescenčním filtrem označeným písmenem C.. Před tímto prostorem je kalová nádrž. Požadavky čištění na hodnoty NEL 0,2 mg/l zabezpečujeme plnoprůtokovými odlučovači se zvětšeným objemem odlučovací jímky a zvětšený koalescenční filtr BIODECK. Plnoprůtokové odlučovače (odlučovače bez obtoku) slouží k čištění odpadních vod s vysokou koncentrací ropných látek na vstupu 1000 mg/l, kde dochází k znečištění ropnými látkami z technologických nebo čistících procesů. Odlučovače vybavené obtokem jsou speciálně určené pro parkovací plochy a komunikace s nízkou koncentrací ropných látek na vstupu do 200 mg/l. Koalescenční filtr není nutné v průběhu provozu měnit, stačí ho jen čistit tlakovou vodou. Provozní náklady se tím minimalizují. Vzhledem k tomu, že se filtr v průběhu provozu nezanáší, jen odděluje ropné látky od vody, hodnota koncentrace ropných látek se na výstupu nemění a zůstává stálá po celou dobu provozu odlučovače. Všechny odlučovače ropných látek jsou vybavené automatickým uzávěrem, díky kterému je možné předejít při zanedbání kontroly obsluhou nebo v případě ropné havárie v nepřítomnosti obsluhy úniku ropných látek a případným sankcím. Správný typ odlučovače Vám s potěšením pomohou navrhnout naši obchodníci. Kontakty na obchodníky, výkresy, manuály, ceny a další podrobné informace najdete na Montáž 1. Odlučovač ukládáme do výkopu na lože ze zhutněného písku. Po zapojení kanalizace a odvětrání se obsypává pískem a hutní. 2. V případě spodní vody je nutné vybetonovat podkladovou desku a odlučovač ukotvit k desce kotvícími pásy. 15 let garance 3. Pod komunikaci a ve větších hloubkách a při použití betonových skruží je nutné vybetonovat roznášecí desku nad odlučovačem. 4 RONN TECH - VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI

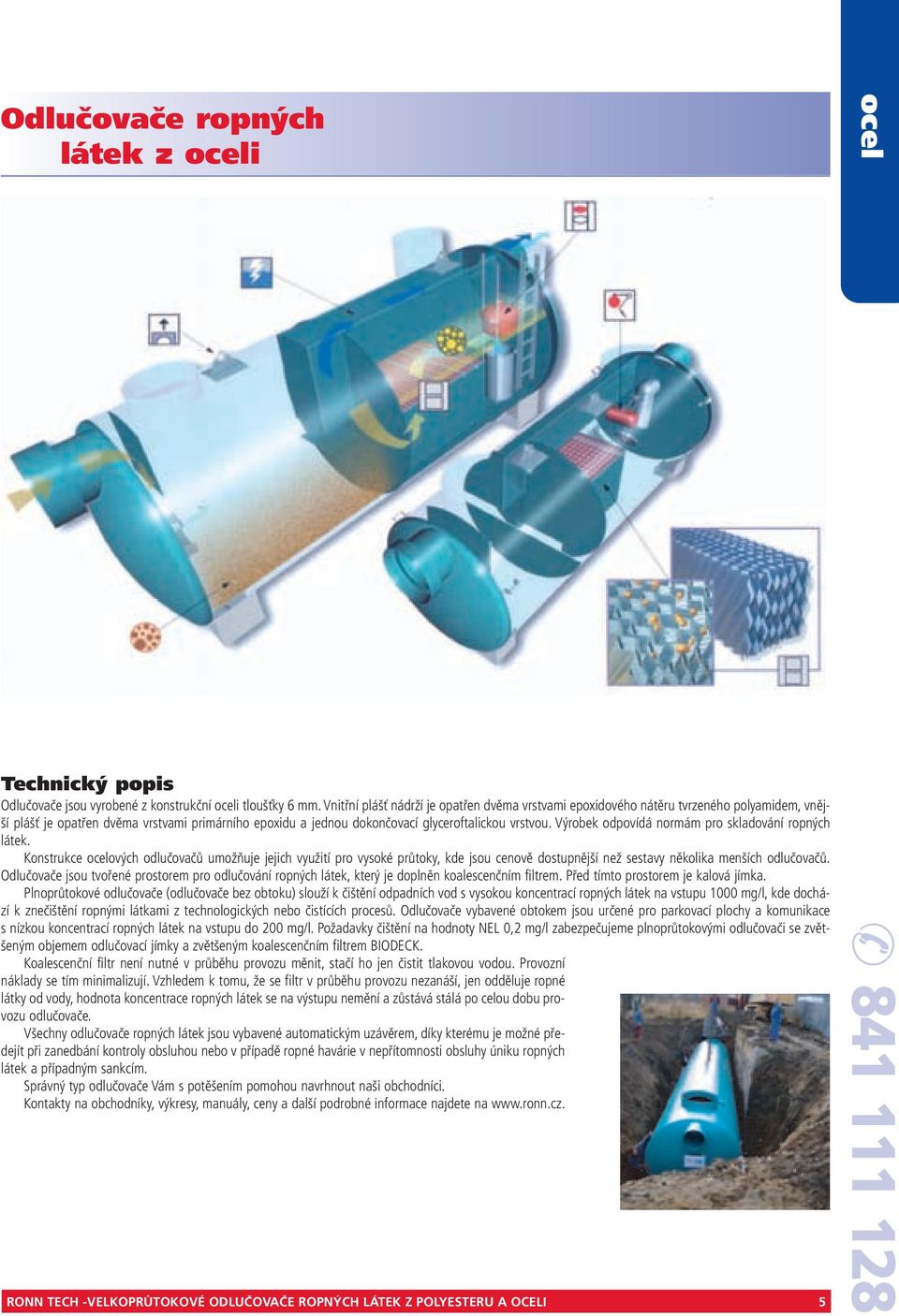

5 Odlučovače ropných látek z oceli ocel Technický popis Odlučovače jsou vyrobené z konstrukční oceli tloušťky 6 mm. Vnitřní plášť nádrží je opatřen dvěma vrstvami epoxidového nátěru tvrzeného polyamidem, vnější plášť je opatřen dvěma vrstvami primárního epoxidu a jednou dokončovací glyceroftalickou vrstvou. Výrobek odpovídá normám pro skladování ropných látek. Konstrukce ocelových odlučovačů umožňuje jejich využití pro vysoké průtoky, kde jsou cenově dostupnější než sestavy několika menších odlučovačů. Odlučovače jsou tvořené prostorem pro odlučování ropných látek, který je doplněn koalescenčním filtrem. Před tímto prostorem je kalová jímka. Plnoprůtokové odlučovače (odlučovače bez obtoku) slouží k čištění odpadních vod s vysokou koncentrací ropných látek na vstupu 1000 mg/l, kde dochází k znečištění ropnými látkami z technologických nebo čistících procesů. Odlučovače vybavené obtokem jsou určené pro parkovací plochy a komunikace s nízkou koncentrací ropných látek na vstupu do 200 mg/l. Požadavky čištění na hodnoty NEL 0,2 mg/l zabezpečujeme plnoprůtokovými odlučovači se zvětšeným objemem odlučovací jímky a zvětšeným koalescenčním filtrem BIODECK. Koalescenční filtr není nutné v průběhu provozu měnit, stačí ho jen čistit tlakovou vodou. Provozní náklady se tím minimalizují. Vzhledem k tomu, že se filtr v průběhu provozu nezanáší, jen odděluje ropné látky od vody, hodnota koncentrace ropných látek se na výstupu nemění a zůstává stálá po celou dobu provozu odlučovače. Všechny odlučovače ropných látek jsou vybavené automatickým uzávěrem, díky kterému je možné předejít při zanedbání kontroly obsluhou nebo v případě ropné havárie v nepřítomnosti obsluhy úniku ropných látek a případným sankcím. Správný typ odlučovače Vám s potěšením pomohou navrhnout naši obchodníci. Kontakty na obchodníky, výkresy, manuály, ceny a další podrobné informace najdete na RONN TECH -VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI

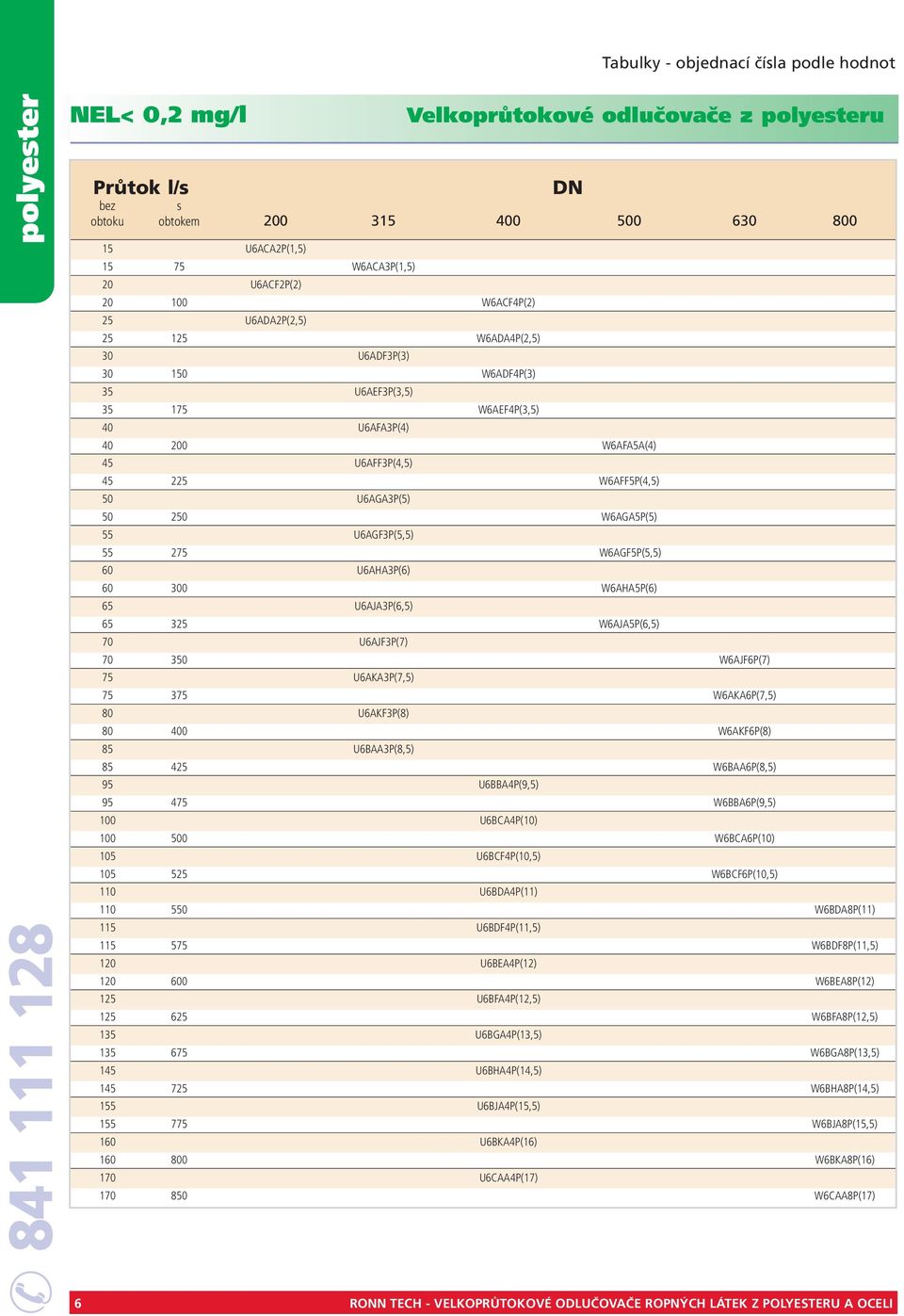

6 Tabulky - objednací čísla podle hodnot polyester NEL< 0,2 mg/l Průtok l/s Velkoprůtokové odlučovače z polyesteru bez s obtoku obtokem U6ACA2P(1,5) W6ACA3P(1,5) 20 U6ACF2P(2) W6ACF4P(2) 25 U6ADA2P(2,5) W6ADA4P(2,5) 30 U6ADF3P(3) W6ADF4P(3) 35 U6AEF3P(3,5) W6AEF4P(3,5) 40 U6AFA3P(4) W6AFA5A(4) 45 U6AFF3P(4,5) W6AFF5P(4,5) 50 U6AGA3P(5) W6AGA5P(5) 55 U6AGF3P(5,5) W6AGF5P(5,5) 60 U6AHA3P(6) W6AHA5P(6) 65 U6AJA3P(6,5) W6AJA5P(6,5) 70 U6AJF3P(7) W6AJF6P(7) 75 U6AKA3P(7,5) W6AKA6P(7,5) 80 U6AKF3P(8) W6AKF6P(8) 85 U6BAA3P(8,5) W6BAA6P(8,5) 95 U6BBA4P(9,5) W6BBA6P(9,5) 100 U6BCA4P(10) W6BCA6P(10) 105 U6BCF4P(10,5) W6BCF6P(10,5) 110 U6BDA4P(11) W6BDA8P(11) 115 U6BDF4P(11,5) W6BDF8P(11,5) 120 U6BEA4P(12) W6BEA8P(12) 125 U6BFA4P(12,5) W6BFA8P(12,5) 135 U6BGA4P(13,5) W6BGA8P(13,5) 145 U6BHA4P(14,5) W6BHA8P(14,5) 155 U6BJA4P(15,5) W6BJA8P(15,5) 160 U6BKA4P(16) W6BKA8P(16) 170 U6CAA4P(17) W6CAA8P(17) 6 RONN TECH - VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI

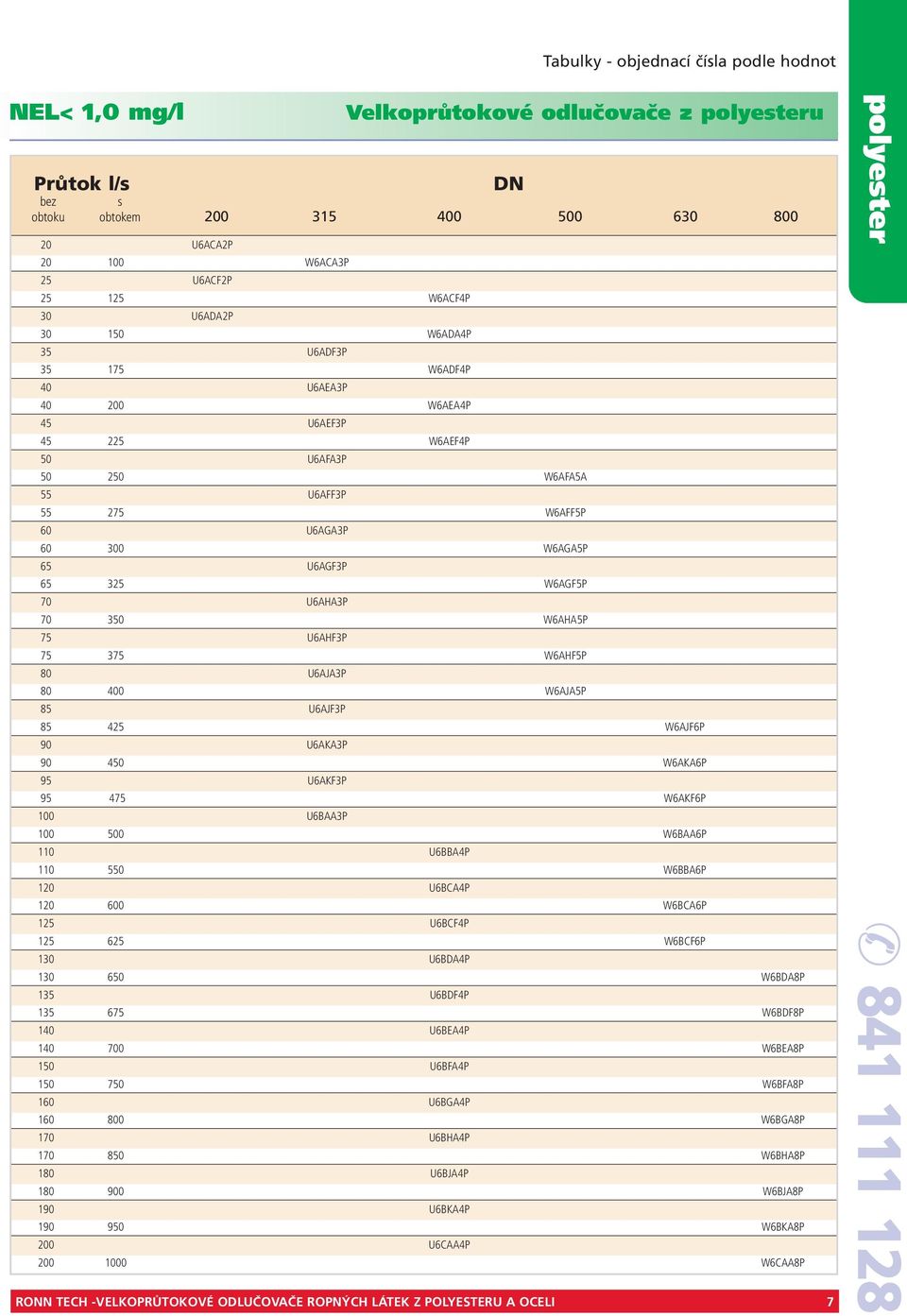

7 Tabulky - objednací čísla podle hodnot NEL< 1,0 mg/l Průtok l/s Velkoprůtokové odlučovače z polyesteru bez s obtoku obtokem U6ACA2P W6ACA3P 25 U6ACF2P W6ACF4P 30 U6ADA2P W6ADA4P 35 U6ADF3P W6ADF4P 40 U6AEA3P W6AEA4P 45 U6AEF3P W6AEF4P 50 U6AFA3P W6AFA5A 55 U6AFF3P W6AFF5P 60 U6AGA3P W6AGA5P 65 U6AGF3P W6AGF5P 70 U6AHA3P W6AHA5P 75 U6AHF3P W6AHF5P 80 U6AJA3P W6AJA5P 85 U6AJF3P W6AJF6P 90 U6AKA3P W6AKA6P 95 U6AKF3P W6AKF6P 100 U6BAA3P W6BAA6P 110 U6BBA4P W6BBA6P 120 U6BCA4P W6BCA6P 125 U6BCF4P W6BCF6P 130 U6BDA4P W6BDA8P 135 U6BDF4P W6BDF8P 140 U6BEA4P W6BEA8P 150 U6BFA4P W6BFA8P 160 U6BGA4P W6BGA8P 170 U6BHA4P W6BHA8P 180 U6BJA4P W6BJA8P 190 U6BKA4P W6BKA8P 200 U6CAA4P W6CAA8P RONN TECH -VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI 7 polyester

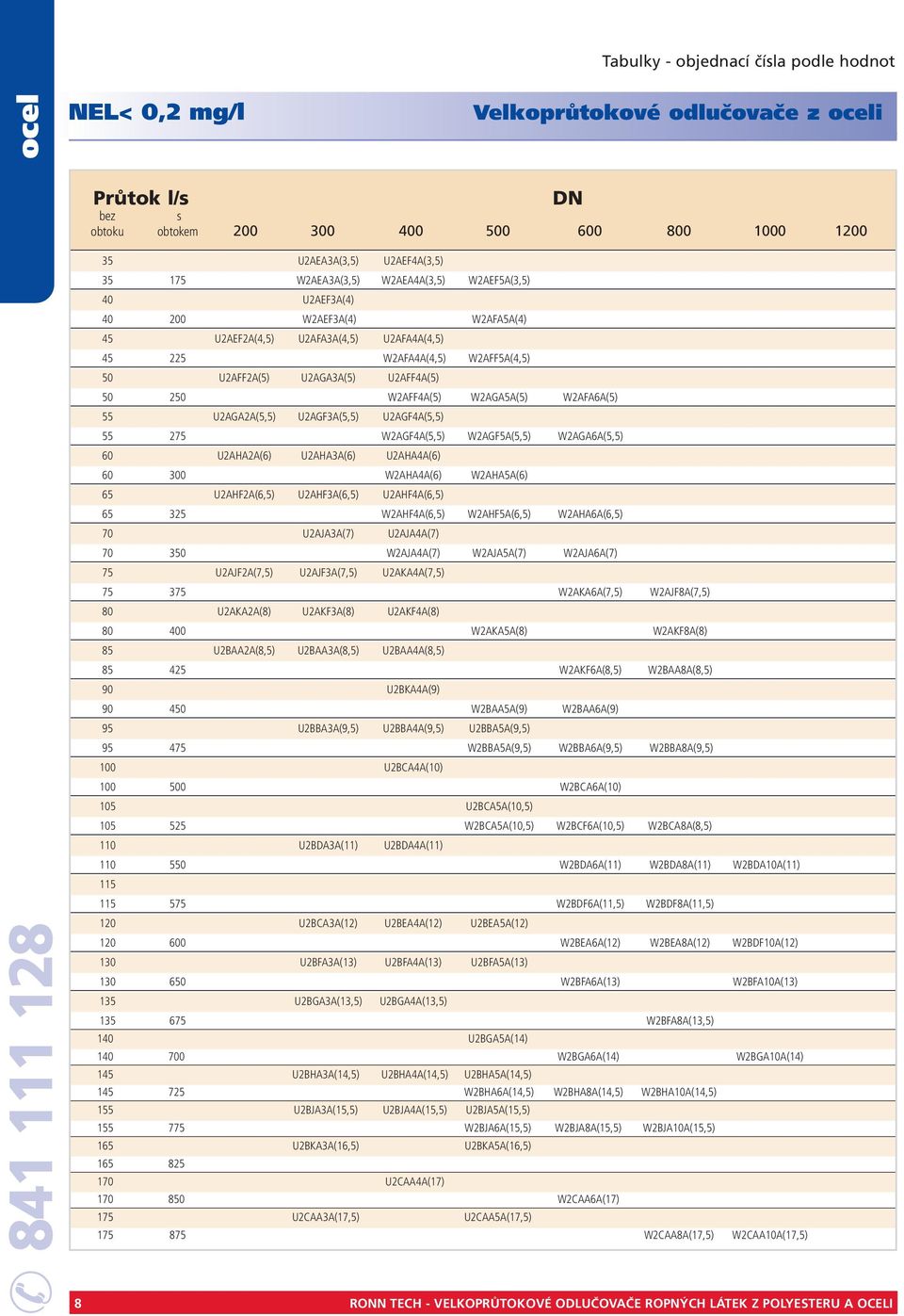

8 Tabulky - objednací čísla podle hodnot ocel NEL< 0,2 mg/l Velkoprůtokové odlučovače z oceli Průtok l/s bez s obtoku obtokem U2AEA3A(3,5) U2AEF4A(3,5) W2AEA3A(3,5) W2AEA4A(3,5) W2AEF5A(3,5) 40 U2AEF3A(4) W2AEF3A(4) W2AFA5A(4) 45 U2AEF2A(4,5) U2AFA3A(4,5) U2AFA4A(4,5) W2AFA4A(4,5) W2AFF5A(4,5) 50 U2AFF2A(5) U2AGA3A(5) U2AFF4A(5) W2AFF4A(5) W2AGA5A(5) W2AFA6A(5) 55 U2AGA2A(5,5) U2AGF3A(5,5) U2AGF4A(5,5) W2AGF4A(5,5) W2AGF5A(5,5) W2AGA6A(5,5) 60 U2AHA2A(6) U2AHA3A(6) U2AHA4A(6) W2AHA4A(6) W2AHA5A(6) 65 U2AHF2A(6,5) U2AHF3A(6,5) U2AHF4A(6,5) W2AHF4A(6,5) W2AHF5A(6,5) W2AHA6A(6,5) 70 U2AJA3A(7) U2AJA4A(7) W2AJA4A(7) W2AJA5A(7) W2AJA6A(7) 75 U2AJF2A(7,5) U2AJF3A(7,5) U2AKA4A(7,5) W2AKA6A(7,5) W2AJF8A(7,5) 80 U2AKA2A(8) U2AKF3A(8) U2AKF4A(8) W2AKA5A(8) W2AKF8A(8) 85 U2BAA2A(8,5) U2BAA3A(8,5) U2BAA4A(8,5) W2AKF6A(8,5) W2BAA8A(8,5) 90 U2BKA4A(9) W2BAA5A(9) W2BAA6A(9) 95 U2BBA3A(9,5) U2BBA4A(9,5) U2BBA5A(9,5) W2BBA5A(9,5) W2BBA6A(9,5) W2BBA8A(9,5) 100 U2BCA4A(10) W2BCA6A(10) 105 U2BCA5A(10,5) W2BCA5A(10,5) W2BCF6A(10,5) W2BCA8A(8,5) 110 U2BDA3A(11) U2BDA4A(11) W2BDA6A(11) W2BDA8A(11) W2BDA10A(11) W2BDF6A(11,5) W2BDF8A(11,5) 120 U2BCA3A(12) U2BEA4A(12) U2BEA5A(12) W2BEA6A(12) W2BEA8A(12) W2BDF10A(12) 130 U2BFA3A(13) U2BFA4A(13) U2BFA5A(13) W2BFA6A(13) W2BFA10A(13) 135 U2BGA3A(13,5) U2BGA4A(13,5) W2BFA8A(13,5) 140 U2BGA5A(14) W2BGA6A(14) W2BGA10A(14) 145 U2BHA3A(14,5) U2BHA4A(14,5) U2BHA5A(14,5) W2BHA6A(14,5) W2BHA8A(14,5) W2BHA10A(14,5) 155 U2BJA3A(15,5) U2BJA4A(15,5) U2BJA5A(15,5) W2BJA6A(15,5) W2BJA8A(15,5) W2BJA10A(15,5) 165 U2BKA3A(16,5) U2BKA5A(16,5) U2CAA4A(17) W2CAA6A(17) 175 U2CAA3A(17,5) U2CAA5A(17,5) W2CAA8A(17,5) W2CAA10A(17,5) 8 RONN TECH - VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI

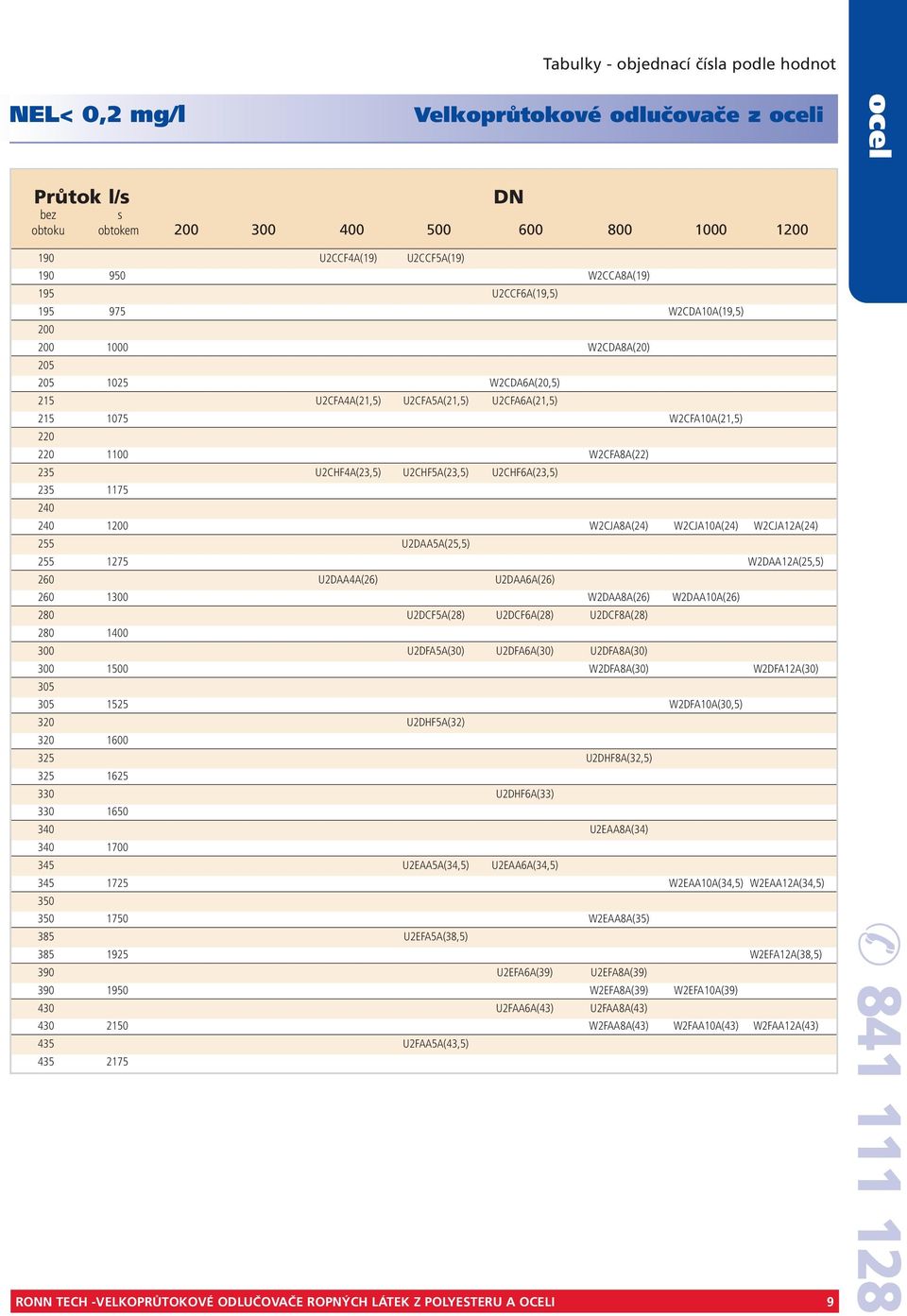

9 Tabulky - objednací čísla podle hodnot NEL< 0,2 mg/l Velkoprůtokové odlučovače z oceli Průtok l/s bez s obtoku obtokem U2CCF4A(19) U2CCF5A(19) W2CCA8A(19) 195 U2CCF6A(19,5) W2CDA10A(19,5) W2CDA8A(20) W2CDA6A(20,5) 215 U2CFA4A(21,5) U2CFA5A(21,5) U2CFA6A(21,5) W2CFA10A(21,5) W2CFA8A(22) 235 U2CHF4A(23,5) U2CHF5A(23,5) U2CHF6A(23,5) W2CJA8A(24) W2CJA10A(24) W2CJA12A(24) 255 U2DAA5A(25,5) W2DAA12A(25,5) 260 U2DAA4A(26) U2DAA6A(26) W2DAA8A(26) W2DAA10A(26) 280 U2DCF5A(28) U2DCF6A(28) U2DCF8A(28) U2DFA5A(30) U2DFA6A(30) U2DFA8A(30) W2DFA8A(30) W2DFA12A(30) W2DFA10A(30,5) 320 U2DHF5A(32) U2DHF8A(32,5) U2DHF6A(33) U2EAA8A(34) U2EAA5A(34,5) U2EAA6A(34,5) W2EAA10A(34,5) W2EAA12A(34,5) W2EAA8A(35) 385 U2EFA5A(38,5) W2EFA12A(38,5) 390 U2EFA6A(39) U2EFA8A(39) W2EFA8A(39) W2EFA10A(39) 430 U2FAA6A(43) U2FAA8A(43) W2FAA8A(43) W2FAA10A(43) W2FAA12A(43) 435 U2FAA5A(43,5) RONN TECH -VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI 9 ocel

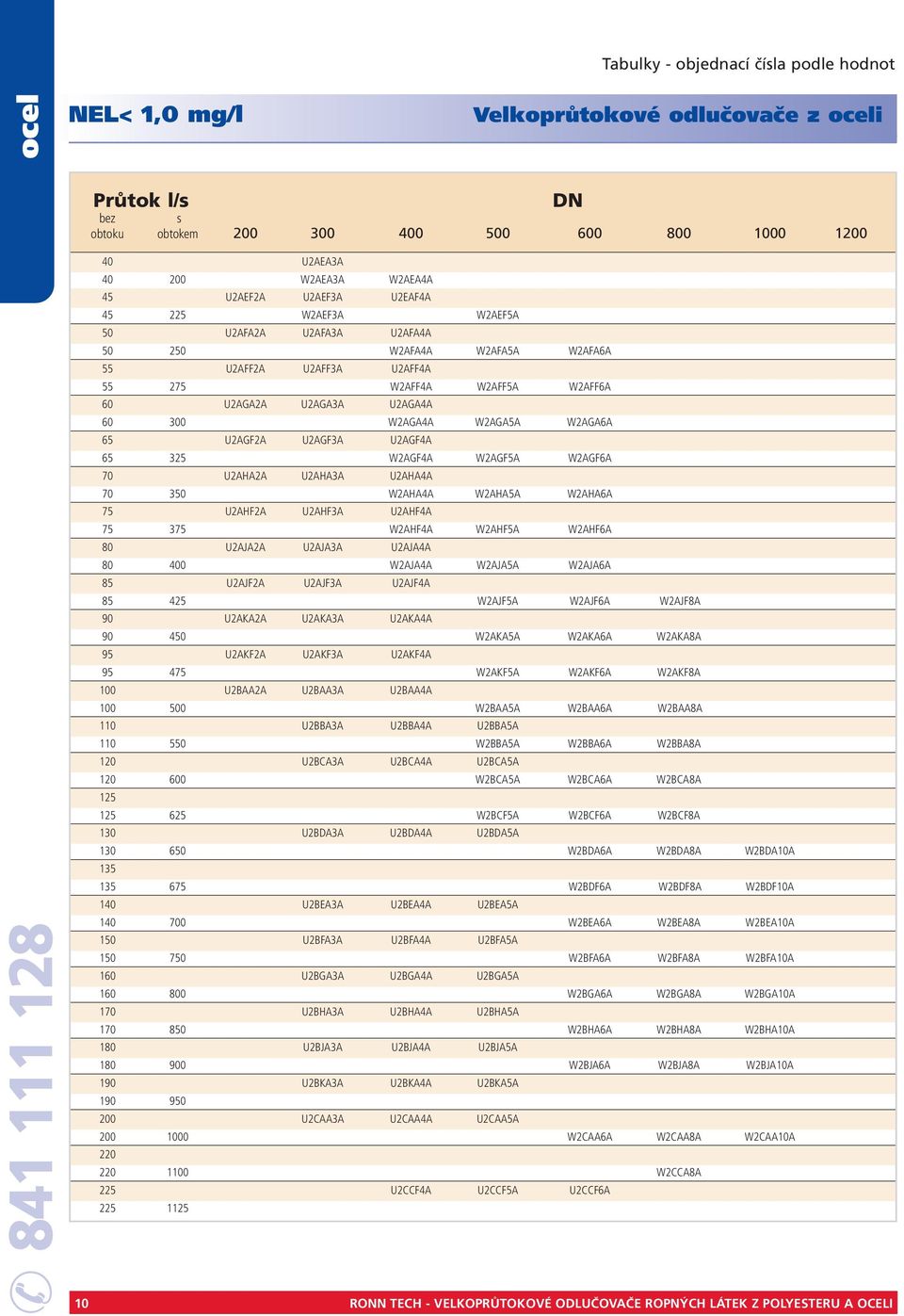

10 Tabulky - objednací čísla podle hodnot ocel NEL< 1,0 mg/l Velkoprůtokové odlučovače z oceli Průtok l/s bez s obtoku obtokem U2AEA3A W2AEA3A W2AEA4A 45 U2AEF2A U2AEF3A U2EAF4A W2AEF3A W2AEF5A 50 U2AFA2A U2AFA3A U2AFA4A W2AFA4A W2AFA5A W2AFA6A 55 U2AFF2A U2AFF3A U2AFF4A W2AFF4A W2AFF5A W2AFF6A 60 U2AGA2A U2AGA3A U2AGA4A W2AGA4A W2AGA5A W2AGA6A 65 U2AGF2A U2AGF3A U2AGF4A W2AGF4A W2AGF5A W2AGF6A 70 U2AHA2A U2AHA3A U2AHA4A W2AHA4A W2AHA5A W2AHA6A 75 U2AHF2A U2AHF3A U2AHF4A W2AHF4A W2AHF5A W2AHF6A 80 U2AJA2A U2AJA3A U2AJA4A W2AJA4A W2AJA5A W2AJA6A 85 U2AJF2A U2AJF3A U2AJF4A W2AJF5A W2AJF6A W2AJF8A 90 U2AKA2A U2AKA3A U2AKA4A W2AKA5A W2AKA6A W2AKA8A 95 U2AKF2A U2AKF3A U2AKF4A W2AKF5A W2AKF6A W2AKF8A 100 U2BAA2A U2BAA3A U2BAA4A W2BAA5A W2BAA6A W2BAA8A 110 U2BBA3A U2BBA4A U2BBA5A W2BBA5A W2BBA6A W2BBA8A 120 U2BCA3A U2BCA4A U2BCA5A W2BCA5A W2BCA6A W2BCA8A W2BCF5A W2BCF6A W2BCF8A 130 U2BDA3A U2BDA4A U2BDA5A W2BDA6A W2BDA8A W2BDA10A W2BDF6A W2BDF8A W2BDF10A 140 U2BEA3A U2BEA4A U2BEA5A W2BEA6A W2BEA8A W2BEA10A 150 U2BFA3A U2BFA4A U2BFA5A W2BFA6A W2BFA8A W2BFA10A 160 U2BGA3A U2BGA4A U2BGA5A W2BGA6A W2BGA8A W2BGA10A 170 U2BHA3A U2BHA4A U2BHA5A W2BHA6A W2BHA8A W2BHA10A 180 U2BJA3A U2BJA4A U2BJA5A W2BJA6A W2BJA8A W2BJA10A 190 U2BKA3A U2BKA4A U2BKA5A U2CAA3A U2CAA4A U2CAA5A W2CAA6A W2CAA8A W2CAA10A W2CCA8A 225 U2CCF4A U2CCF5A U2CCF6A RONN TECH - VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI

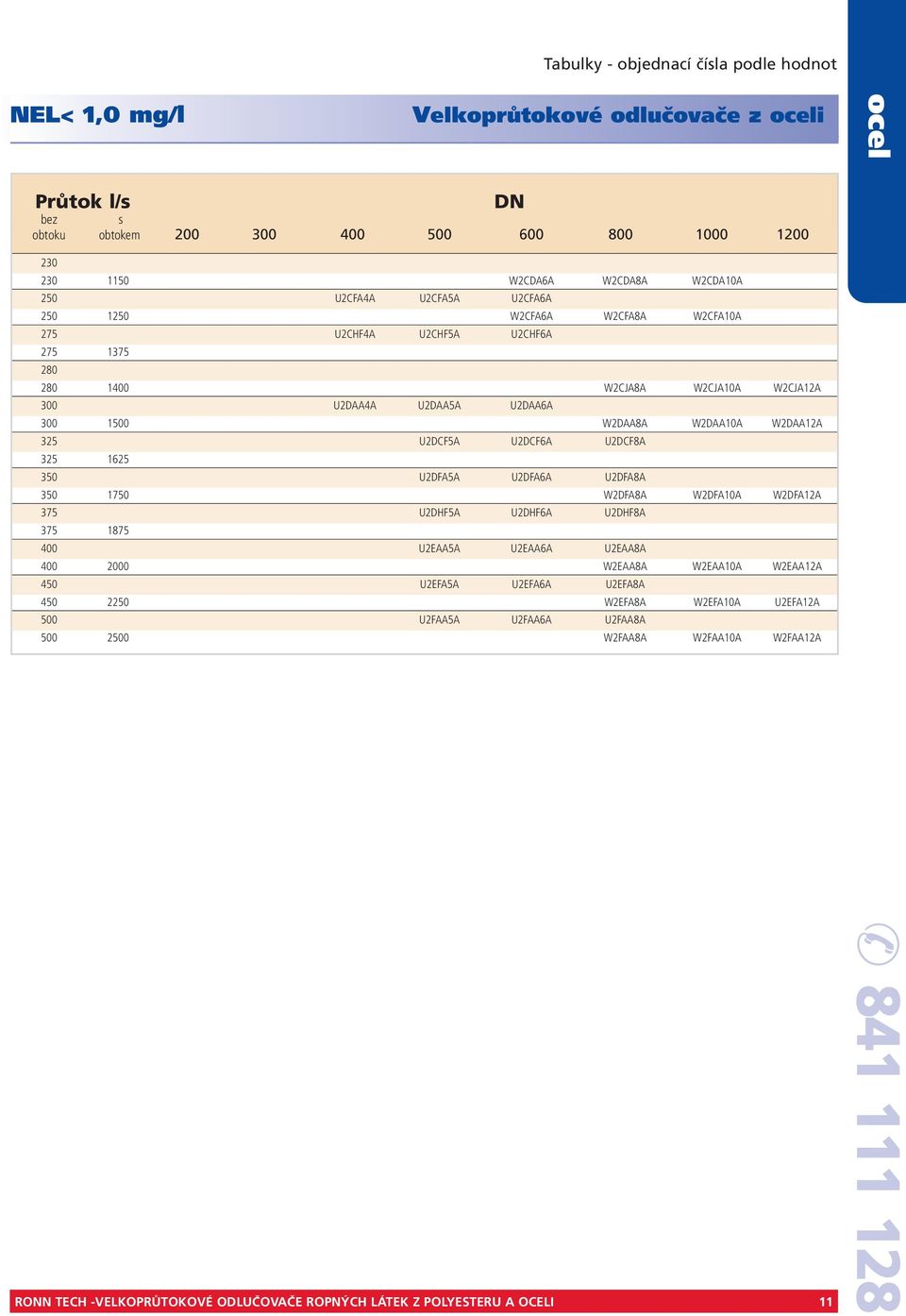

11 Tabulky - objednací čísla podle hodnot NEL< 1,0 mg/l Velkoprůtokové odlučovače z oceli Průtok l/s bez s obtoku obtokem W2CDA6A W2CDA8A W2CDA10A 250 U2CFA4A U2CFA5A U2CFA6A W2CFA6A W2CFA8A W2CFA10A 275 U2CHF4A U2CHF5A U2CHF6A W2CJA8A W2CJA10A W2CJA12A 300 U2DAA4A U2DAA5A U2DAA6A W2DAA8A W2DAA10A W2DAA12A 325 U2DCF5A U2DCF6A U2DCF8A U2DFA5A U2DFA6A U2DFA8A W2DFA8A W2DFA10A W2DFA12A 375 U2DHF5A U2DHF6A U2DHF8A U2EAA5A U2EAA6A U2EAA8A W2EAA8A W2EAA10A W2EAA12A 450 U2EFA5A U2EFA6A U2EFA8A W2EFA8A W2EFA10A U2EFA12A 500 U2FAA5A U2FAA6A U2FAA8A W2FAA8A W2FAA10A W2FAA12A RONN TECH -VELKOPRŮTOKOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Z POLYESTERU A OCELI 11 ocel

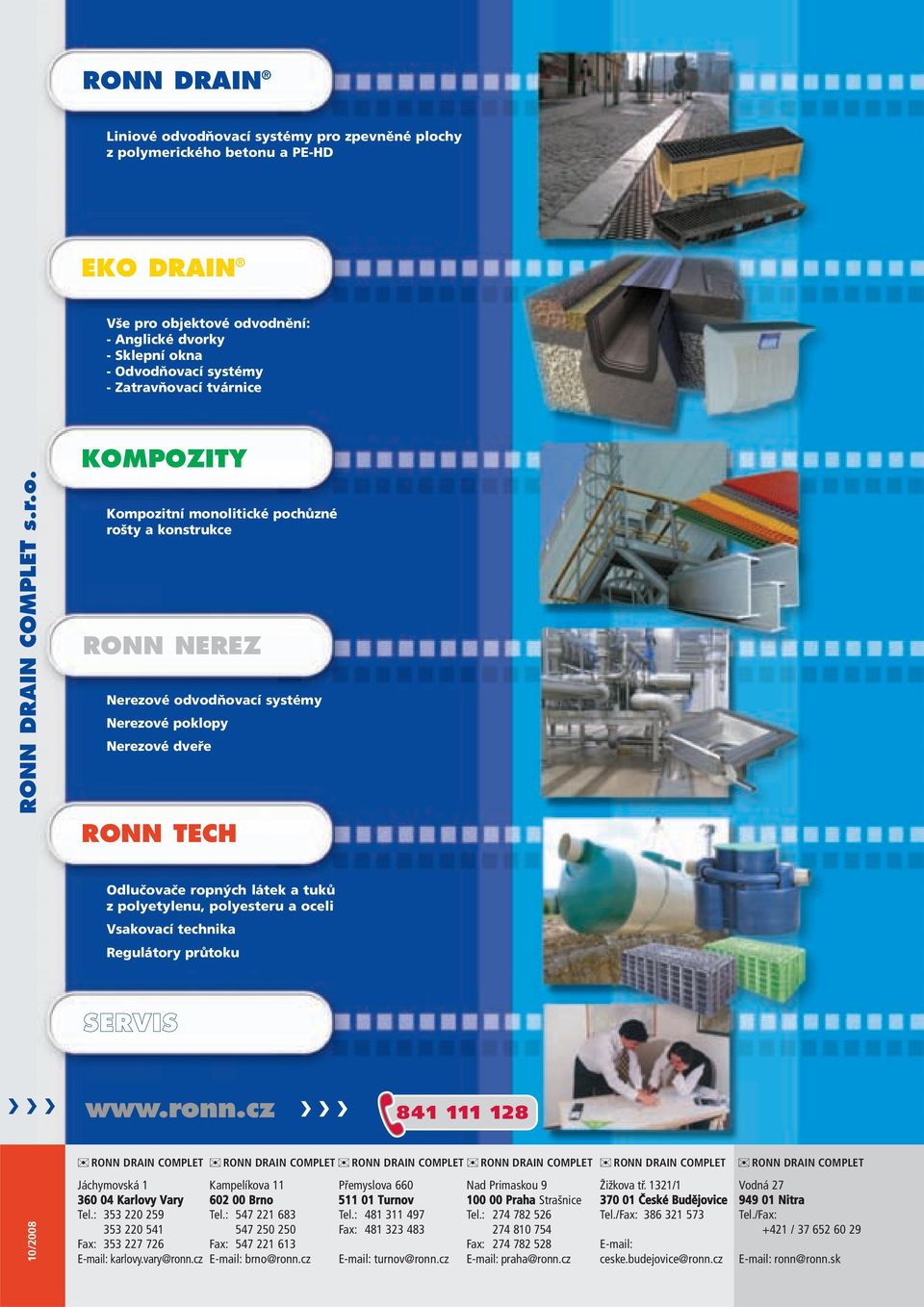

12 RONN DRAIN Liniové odvodňovací systémy pro zpevněné plochy z polymerického betonu a PE-HD EKO DRAIN Vše pro objektové odvodnění: - Anglické dvorky - Sklepní okna - Odvodňovací systémy - Zatravňovací tvárnice RONN DRAIN COMPLET s.r.o. KOMPOZITY Kompozitní monolitické pochůzné rošty a konstrukce RONN NEREZ Nerezové odvodňovací systémy Nerezové poklopy Nerezové dveře RONN TECH Odlučovače ropných látek a tuků z polyetylenu, polyesteru a oceli Vsakovací technika Regulátory průtoku SERVIS 10/2008 RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET RONN DRAIN COMPLET Jáchymovská 1 Kampelíkova Karlovy Vary Brno Tel.: Tel.: Fax: Fax: karlovy.vary@ronn.cz brno@ronn.cz Přemyslova Turnov Tel.: Fax: turnov@ronn.cz Nad Primaskou Praha Strašnice Tel.: Fax: praha@ronn.cz Žižkova tř. 1321/ České Budějovice Tel./Fax: ceske.budejovice@ronn.cz RONN DRAIN COMPLET Vodná Nitra Tel./Fax: +421 / ronn@ronn.sk
