NÁVRH INTERIÉRU. NÁVRH: Bc. KAREL STŘÍBRNÝ DATUM: ZÁŘÍ 1999 INVESTOR: BOHUMILA ODEHNALOVÁ MÍSTO: BOSKOVICE PRODEJNA LÁTEK

Transkript

1 NÁVRH INTERIÉRU NÁVRH: Bc. KAREL STŘÍBRNÝ DATUM: ZÁŘÍ 1999 INVESTOR: BOHUMILA ODEHNALOVÁ MÍSTO: BOSKOVICE PRODEJNA LÁTEK

2 INTERIÉR Interiér prodejny byl navržen jako nestandardní, inovační co do barevnosti a tvarového provedenímobiliáře. Snažil jsem se o proměnu obchodního prostoru na živý organismus. Strnulost vztahu prodávající - nakupující, přežívající v mnoha realizacích, je nahrazována inovačním vztahem k zákazníkovi. Poskytnutí co největšího prostoru pro jeho kontrolu a pozorování. Projekt byl veden snahou o co největšídůraz na prodávané zboží při zachovánínejvyššímožné jednoduchosti materiálů a tvarů. Provoz prodejny byl rozdělen na dvě části: zázemía somotnou prodejnu. Do zázemíje plánováno umístěnístřihové služby, případně šicí dílny salonu, jak bylo přáním investorky. Stavebníúpravy směřovaly k umocněníarchitektonického návrhu mobiliáře. Zdůrazněníjednotlivých kusů a jejich sjednocenípod jeden funkčnícelek. Provenímobiláře bylo zvoleno v jednoduchém barevném a materiálovém řešení. Lamino v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina u obou barev kůže. Kováníprovedeno ve stříbrném eloxu nebo v nerezi. PRŮVODNÍ ZPRÁVA

3 PŮDORYS MĚŘÍTKO 1:25

4 PESPEKTIVA

5 PESPEKTIVY

6 PULT axonometrie Interiér prodejny byl navržen jako nestandardní,inovační co do barevnosti a tvarového provedení mobiliáře. Snažil jsem se o proměnu obchodního prostoru na živý organismus. Strnulost vztahu prodávající - nakupující,přežívající v mnoha realizacích,je nahrazována inovačním vztahem k zákazníkovi. Poskytnutí co největšího prostoru pro jeho kontrolu a pozorování. Pilotním kusem této snahy je prodejní pult určený k tomu,aby byl nejen místem pro kasu a nějaké drobnosti,ale spíše recepcí,u níž získáváte informace,k níž se utíkáte pokut se nemůžeterozhodnout. Umístění a provedení je zvoleno pro umocnění dojmu při vstupu do prostoru prodejny. Prodejní pult je složen ze tří úrovní: sokl,pracovní a odkládací deska a deska prodejní. Provení bylo zvoleno z lamina v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina u obou barev kůže. Svyslé stěny v tmavě zelené,pracovní a prodejní deska v šedé. Pracovní a prodejní deska opatřeny naráženými hranami. Dvířka a čela šuplíků v barvě pracovních desek. Kování provedeno ve stříbrném eloxu nebo v nerezi. V prodejní desce je osazen průzor do prodejního šuplíku,zasklení je provedeno ze skla float tl. 6 mm. Sloup je určen jako přívod napájení k pultu,materiál: nerezová trubka. Uvnitř stolu provedena elekto instalace: 4 zásuvky,případně napojení na audio kabeláž (2 zásuvky zavedeny do skříně pod šuplíkem na peníze,2 zásuvky vyvedeny na pracovní desku). V pracovnídesce provedeny odvětrávací otvory skříně,tyto opatřeny chránítky se sí kou,jeden v provedení pro umístění kabeláže. Dvířka skříněk a šuplík uzamykatelné. V levé skříňce tři police s odsazením 20 mm ode dvířek. Pravá skříňka bez polic (zde vyvedeny dvě zásuvky. MĚŘÍTKO 1:10

7 PULT pohledy ZADNÍ POHLED BOČNÍ POHLED ČELNÍ POHLED MĚŘÍTKO 1:20

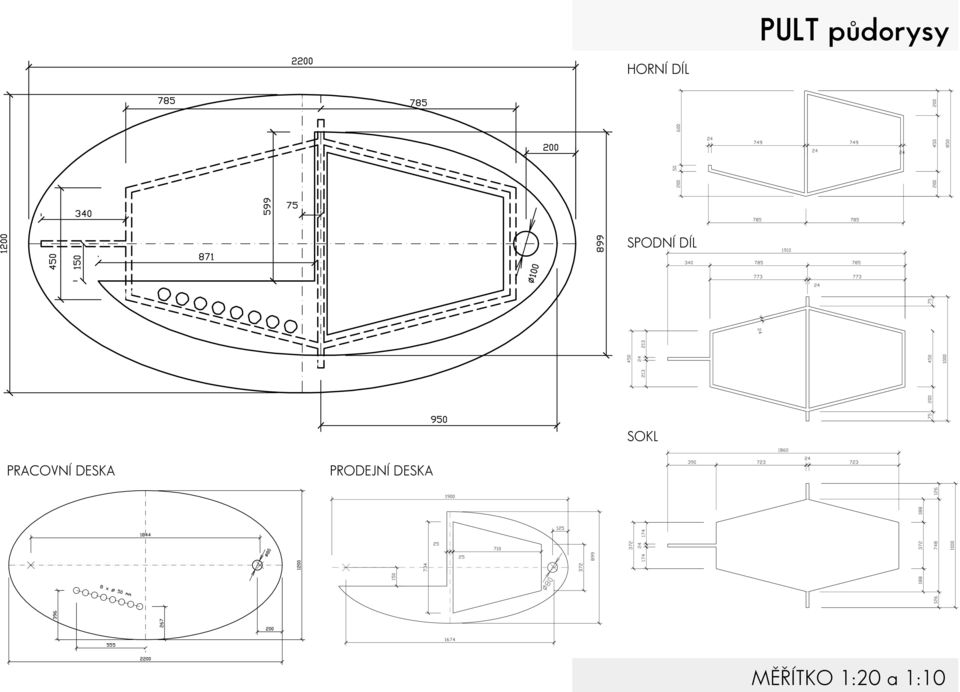

8 PULT půdorysy HORNÍ DÍL SPODNÍ DÍL SOKL PRACOVNÍ DESKA PRODEJNÍ DESKA MĚŘÍTKO 1:20 a 1:10

9 REGÁL A axonometrie Nejdůležitějím prvkem prodejny jsouregály na látky. Jsouchápány jako jednotlivá místa pro jednotlivé látky, pro něž musí být dostatek prostoru pro vyniknutí. Dynamika regálu dává vyniknout klidu a kráse předváděného zboží v neširším možném pohledu. Provení bylo zvoleno z lamina v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina uoboubarev kůže. Svyslé stěny v tmavě zelené, police v šedé. Police opatřeny naráženými hranami. Regál je vyráběn v levé a pravé variantě. POČET KUSŮ: 2 LEVÉ 3 PRAVÉ MĚŘÍTKO 1:10

10 REGÁL A pohledy, půdorys BOČNÍ POHLED ČELNÍ POHLED PŮDORYS BOČNICE A BOČNICE B MĚŘÍTKO 1:20 a 1:10

11 REGÁL B Zpestřením prodeje jsou regály na zboží v akci. Musí upoutat, zdůraznit a zároveň dát dostatek prostoru pro vyniknutí. Dynamika regálu upoutává na zboží v něm umístěné z nejširšího možném pohledu. Provení bylo zvoleno z lamina v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina u obou barev kůže. Svyslé stěny v tmavě zelené, police v šedé. Police opatřeny naráženými hranami. BOČNICE A PŮDORYS BOČNÍ POHLED ČELNÍ POHLED AXONOMETRIE POČET KUSŮ: 1 MĚŘÍTKO 1:20 a 1:10

12 STŘIHACÍ STŮL axonometrie Interiér prodejny byl navržen jako nestandardní, inovační co do barevnosti a tvarového provedení mobiliáře. Snažil jsem se o proměnu obchodního prostoru na živý organismus. Strnulost vztahu prodávající - nakupující, přežívající v mnoha realizacích, je nahrazována inovačním vztahem k zákazníkovi. Poskytnutí co největšího prostoru pro jeho kontrolu apozorování. Srdcem provozovny je střihací stůl, na něm se provádí složité operace kolem látky, než přejde z rule majitele do tašky nakupujícího. Zde se látky rozvíjí a prohlíží, zde se znich požadované naměří a odstříhne. Střihací stůl je složen ze dvou úrovní: pracovní deska a odkládací police se skříňkami na pracovní pomůcky. Provení bylo zvoleno z lamina v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina u obou barev kůže. Svyslé stěny v tmavě zelené, eliptická pracovní deska a police v šedé. Pracovní deska opatřena naráženými hranami. Dvířka v barvě pracovní desky. Kování provedeno ve stříbrném eloxu nebo v nerezi. Na čelní straně skříňky s uzamykatelnými dvířky, na zadní straně bez dvířek. Ve skříňkách po třech policích s odsazením 20 mm ode dvířek respektive hrany skříňky. POČET KUSŮ: 1 MĚŘÍTKO 1:10

13 STŘIHACÍ STŮL pohledy, půdorys ČELNÍ POHLED ZADNÍ POHLED BOČNÍ POHLED PŮDORYS MĚŘÍTKO 1:20 a 1:10

14 POLICE Prodej látek je vhodné doplnit věcmi prošití, výhoda nákupu na jednom místě pronikla do standardu nakupování. Doplňkový prodej se stal jedním z hlavních měřítek kvality prodejního místa, proto na něj nesmí být zapomenuto. Stávající způsobprodeje neumožňoval zákazníkůmrychlý, samostatný a účelný nákup. Provení bylo zvoleno z lamina v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina u obou barev kůže. Svyslé vnější stěny a horní deska s osvětlením v tmavě zelené, police a dolní deska v šedé. Dvířka polic ze skla float 6 mm se zamykáním jednotlivých křídel. Kování provedeno ve stříbrném eloxu nebo v nerezi. V horní desce osazeno matované sklo jednostranně pískované tl. 4 mm. Poličky uvnitř oddílůvz lamina šedé barvy tl. 8 mm V horním díle z vnější strany osazeno osvětlení zářivkovým svítidlem zakrytým jednostranně pískovaným sklem. Sklo kotveno do lamina nerezovými kotvičkami s imbusovými šrouby. BOČNÍ POHLED ČELNÍ POHLED PŮDORYS AXONOMETRIE DETAIL PROVEDENÍ ZASKLENÍ PŮDORYS HORNÍCH DÍLCŮ POČET KUSŮ: 1 MĚŘÍTKO 1:20, 1:10 a 1:5

15 ZRCADLO Místo kde je možné porovnat látky ve vztahu kke kupujícímu je jedno z nejdůležitějších prvků interiéru moderní prodejny. Potřeba ozkoušení je shnahou o vstřícné jednání k zákazníkovi. Zrcadlo je složeno ze tří úrovní: sokl, deska a deska se zrcadlem. Provení bylo zvoleno z lamina v barevné kombinaci PANTONE Coal Gray 1 CV (šedá) a PANTONE 5535 CV (tmavě zelená) povrch lamina u obou barev kůže. Svyslé stěny v tmavě zelené, vodorovná deska v šedé. Kování provedeno ve stříbrném eloxu nebo v nerezi. Kotvy šroubovány imbusovými šrouby. AXONOMETRIE BOČNÍ POHLED ČELNÍ POHLED PŮDORYS POČET KUSŮ: 2 MĚŘÍTKO 1:10

16 BOČNÍ POHLED STOLEK Pro pohodlí zákazníků a pro možnost inspirace je vhodné umístit v prodejně posezení s módní literatuorou. Stolek je proveden z laminové kruhové desky. Provení bylo zvoleno z lamina v barevnékombinaci PANTONE Coal Gray 1 CV (šedá) povrch lamina kůže. Noha stolku provedena v nerezi. Kotvy šroubovány imbusovými šrouby. Židle dle výběru z katalogu. PŮDORYS AXONOMETRIE MĚŘÍTKO 1:10
