1 ČESKÝ FILMOVÝ INSTITUT / ZS / FA ČVUT VRATISLAV JANDÍK / ATELIÉR ING ARCH JANA AULÍKA

2 OBSAH 2 2/ OBSAH 3/ PROHLÁŠENÍ STUDENTA 4/ PRŮVODNÍ ZPRÁVA 5/ ŠIRŠÍ VZTAHY ORTOFOTOMAPA 6/ SCHWARZPLAN M / / SITUACE M / / PŮDORYS 1.NP M/ / PŮDORYS 1.NP MEZANIN M / / PŮDORYS 2.NP M / / PŮDORYS 3.NP M / / PŮDORYS 4.NP M / / PŮDORYS 5.NP M / / PŮDORYS 1.PP M / / PŮDORYS 2.PP M / / ULIČNÍ POHLEDY M / / POHLED ULICE NÁRODNÍ M / / POHLED ULICE MIKULANDSKÁ M / / ŘEZ PODÉLNÝ M / / ŘEZ PŘÍČNÝ M / / ZÁKRES DO FOTOGRAFIE 01 22/ ZÁKRES DO FOTOGRAFIE 02 23/ ZÁKRES DO FOTOGRAFIE 03 24/ VIZUALIZACE MODELU 01 25/ VIZUALIZACE MODELU 02 26/ VIZUALIZACE MODELU 03 27/ VIZUALIZACE MODELU 04

PP M / 1-150 16/ ULIČNÍ POHLEDY M / 1-500 17/ POHLED ULICE NÁRODNÍ M / 1-200 18/ POHLED ULICE MIKULANDSKÁ M / 1-200 19/ ŘEZ PODÉLNÝ M / 1-200 20/ ŘEZ PŘÍČNÝ M / 1-200 21/

3 PROHLÁŠENÍ STUDENTA 3 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, DIPLOMANT: VRATISLAV JANDÍK AR 2010/2011, ZS NÁZEV DIPLOMOVÉ PRÁCE: (ČJ) ČESKÝ FILMOVÝ INSTITUT, NÁRODNÍ, PRAHA (AJ) CZECH FILM INSTITUTE, NÁRODNÍ, PRAGUE JAZYK PRÁCE: CZ Vedoucí práce: ING.ARCH. JAN AULÍK Ústav: Ústav navrhování I Oponent práce: Klíčová slova (česká): FILM, INSTITUT, KINO, ADMINISTRATIVA, PRAHA, NÁRODNÍ Anotace (česká): Projekt řeší zástavbu proluky Národní Mikulandská v Praze s důrazem na funkční využití volné parcely v jádru města. Anotace (anglická): Goal of the work is to design on the specific gap site Národní Mikulandská street in Prague with the aim to functional utilisation of void space in the city centre. Prohlášení autora Prohlašuji, že jsem předloženou diplomovou práci vypracoval samostatně a že jsem uvedl veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací. (Celý text metodického pokynu je na www FA studium/ke stažení) V Praze dne 7. ledna 2010 podpis autora-diplomanta

JAN AULÍK Ústav: 15127 Ústav navrhování I Oponent práce: Klíčová slova (česká): FILM, INSTITUT, KINO, ADMINISTRATIVA, PRAHA, NÁRODNÍ Anotace (česká): Projekt řeší zástavbu proluky Národní Mikulandská

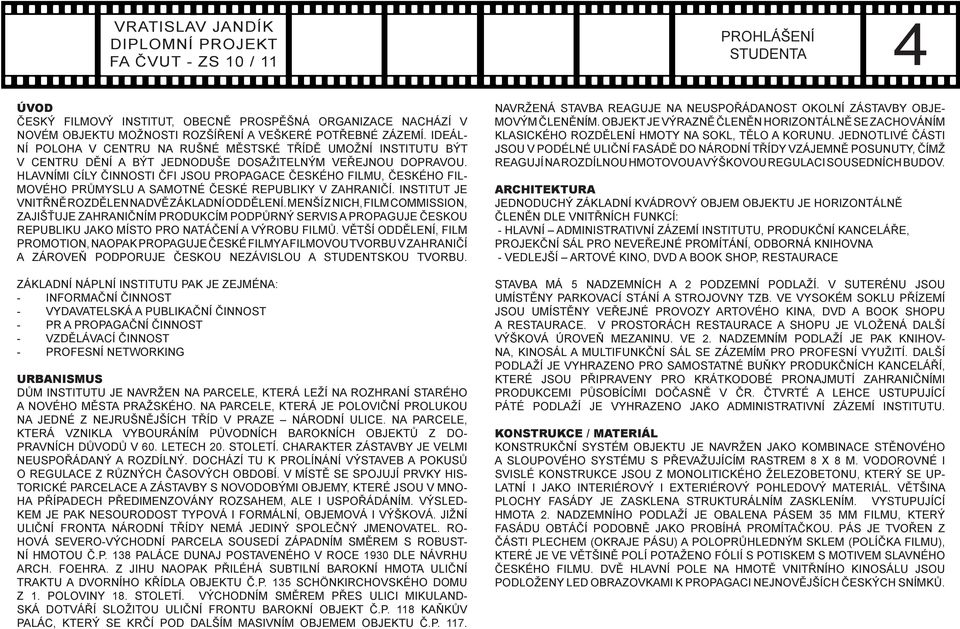

4 PROHLÁŠENÍ STUDENTA 4 ÚVOD ČESKÝ FILMOVÝ INSTITUT, OBECNĚ PROSPĚŠNÁ ORGANIZACE NACHÁZÍ V NOVÉM OBJEKTU MOŽNOSTI ROZŠÍŘENÍ A VEŠKERÉ POTŘEBNÉ ZÁZEMÍ. IDEÁL- NÍ POLOHA V CENTRU NA RUŠNÉ MĚSTSKÉ TŘÍDĚ UMOŽNÍ INSTITUTU BÝT V CENTRU DĚNÍ A BÝT JEDNODUŠE DOSAŽITELNÝM VEŘEJNOU DOPRAVOU. HLAVNÍMI CÍLY ČINNOSTI ČFI JSOU PROPAGACE ČESKÉHO FILMU, ČESKÉHO FIL- MOVÉHO PRŮMYSLU A SAMOTNÉ ČESKÉ REPUBLIKY V ZAHRANIČÍ. INSTITUT JE VNITŘNĚ ROZDĚLEN NA DVĚ ZÁKLADNÍ ODDĚLENÍ. MENŠÍ Z NICH, FILM COMMISSION, ZAJIŠŤUJE ZAHRANIČNÍM PRODUKCÍM PODPŮRNÝ SERVIS A PROPAGUJE ČESKOU REPUBLIKU JAKO MÍSTO PRO NATÁČENÍ A VÝROBU FILMŮ. VĚTŠÍ ODDĚLENÍ, FILM PROMOTION, NAOPAK PROPAGUJE ČESKÉ FILMY A FILMOVOU TVORBU V ZAHRANIČÍ A ZÁROVEŇ PODPORUJE ČESKOU NEZÁVISLOU A STUDENTSKOU TVORBU. ZÁKLADNÍ NÁPLNÍ INSTITUTU PAK JE ZEJMÉNA: - INFORMAČNÍ ČINNOST - VYDAVATELSKÁ A PUBLIKAČNÍ ČINNOST - PR A PROPAGAČNÍ ČINNOST - VZDĚLÁVACÍ ČINNOST - PROFESNÍ NETWORKING URBANISMUS DŮM INSTITUTU JE NAVRŽEN NA PARCELE, KTERÁ LEŽÍ NA ROZHRANÍ STARÉHO A NOVÉHO MĚSTA PRAŽSKÉHO. NA PARCELE, KTERÁ JE POLOVIČNÍ PROLUKOU NA JEDNÉ Z NEJRUŠNĚJŠÍCH TŘÍD V PRAZE NÁRODNÍ ULICE. NA PARCELE, KTERÁ VZNIKLA VYBOURÁNÍM PŮVODNÍCH BAROKNÍCH OBJEKTŮ Z DO- PRAVNÍCH DŮVODŮ V 60. LETECH 20. STOLETÍ. CHARAKTER ZÁSTAVBY JE VELMI NEUSPOŘÁDANÝ A ROZDÍLNÝ. DOCHÁZÍ TU K PROLÍNÁNÍ VÝSTAVEB A POKUSŮ O REGULACE Z RŮZNÝCH ČASOVÝCH OBDOBÍ. V MÍSTĚ SE SPOJUJÍ PRVKY HIS- TORICKÉ PARCELACE A ZÁSTAVBY S NOVODOBÝMI OBJEMY, KTERÉ JSOU V MNO- HA PŘÍPADECH PŘEDIMENZOVÁNY ROZSAHEM, ALE I USPOŘÁDÁNÍM. VÝSLED- KEM JE PAK NESOURODOST TYPOVÁ I FORMÁLNÍ, OBJEMOVÁ I VÝŠKOVÁ. JIŽNÍ ULIČNÍ FRONTA NÁRODNÍ TŘÍDY NEMÁ JEDINÝ SPOLEČNÝ JMENOVATEL. RO- HOVÁ SEVERO-VÝCHODNÍ PARCELA SOUSEDÍ ZÁPADNÍM SMĚREM S ROBUST- NÍ HMOTOU Č.P. 138 PALÁCE DUNAJ POSTAVENÉHO V ROCE 1930 DLE NÁVRHU ARCH. FOEHRA. Z JIHU NAOPAK PŘILÉHÁ SUBTILNÍ BAROKNÍ HMOTA ULIČNÍ TRAKTU A DVORNÍHO KŘÍDLA OBJEKTU Č.P. 135 SCHÖNKIRCHOVSKÉHO DOMU Z 1. POLOVINY 18. STOLETÍ. VÝCHODNÍM SMĚREM PŘES ULICI MIKULAND- SKÁ DOTVÁŘÍ SLOŽITOU ULIČNÍ FRONTU BAROKNÍ OBJEKT Č.P. 118 KAŇKŮV PALÁC, KTERÝ SE KRČÍ POD DALŠÍM MASIVNÍM OBJEMEM OBJEKTU Č.P NAVRŽENÁ STAVBA REAGUJE NA NEUSPOŘÁDANOST OKOLNÍ ZÁSTAVBY OBJE- MOVÝM ČLENĚNÍM. OBJEKT JE VÝRAZNĚ ČLENĚN HORIZONTÁLNĚ SE ZACHOVÁNÍM KLASICKÉHO ROZDĚLENÍ HMOTY NA SOKL, TĚLO A KORUNU. JEDNOTLIVÉ ČÁSTI JSOU V PODÉLNÉ ULIČNÍ FASÁDĚ DO NÁRODNÍ TŘÍDY VZÁJEMNĚ POSUNUTY, ČÍMŽ REAGUJÍ NA ROZDÍLNOU HMOTOVOU A VÝŠKOVOU REGULACI SOUSEDNÍCH BUDOV. ARCHITEKTURA JEDNODUCHÝ ZÁKLADNÍ KVÁDROVÝ OBJEM OBJEKTU JE HORIZONTÁLNĚ ČLENĚN DLE VNITŘNÍCH FUNKCÍ: - HLAVNÍ ADMINISTRATIVNÍ ZÁZEMÍ INSTITUTU, PRODUKČNÍ KANCELÁŘE, PROJEKČNÍ SÁL PRO NEVEŘEJNÉ PROMÍTÁNÍ, ODBORNÁ KNIHOVNA - VEDLEJŠÍ ARTOVÉ KINO, DVD A BOOK SHOP, RESTAURACE STAVBA MÁ 5 NADZEMNÍCH A 2 PODZEMNÍ PODLAŽÍ. V SUTERÉNU JSOU UMÍSTĚNY PARKOVACÍ STÁNÍ A STROJOVNY TZB. VE VYSOKÉM SOKLU PŘÍZEMÍ JSOU UMÍSTĚNY VEŘEJNÉ PROVOZY ARTOVÉHO KINA, DVD A BOOK SHOPU A RESTAURACE. V PROSTORÁCH RESTAURACE A SHOPU JE VLOŽENÁ DALŠÍ VÝŠKOVÁ ÚROVEŇ MEZANINU. VE 2. NADZEMNÍM PODLAŽÍ JE PAK KNIHOV- NA, KINOSÁL A MULTIFUNKČNÍ SÁL SE ZÁZEMÍM PRO PROFESNÍ VYUŽITÍ. DALŠÍ PODLAŽÍ JE VYHRAZENO PRO SAMOSTATNÉ BUŇKY PRODUKČNÍCH KANCELÁŘÍ, KTERÉ JSOU PŘIPRAVENY PRO KRÁTKODOBÉ PRONAJMUTÍ ZAHRANIČNÍMI PRODUKCEMI PŮSOBÍCÍMI DOČASNĚ V ČR. ČTVRTÉ A LEHCE USTUPUJÍCÍ PÁTÉ PODLAŽÍ JE VYHRAZENO JAKO ADMINISTRATIVNÍ ZÁZEMÍ INSTITUTU. KONSTRUKCE / MATERIÁL KONSTRUKČNÍ SYSTÉM OBJEKTU JE NAVRŽEN JAKO KOMBINACE STĚNOVÉHO A SLOUPOVÉHO SYSTÉMU S PŘEVAŽUJÍCÍM RASTREM 8 X 8 M. VODOROVNÉ I SVISLÉ KONSTRUKCE JSOU Z MONOLITICKÉHO ŽELEZOBETONU, KTERÝ SE UP- LATNÍ I JAKO INTERIÉROVÝ I EXTERIÉROVÝ POHLEDOVÝ MATERIÁL. VĚTŠINA PLOCHY FASÁDY JE ZASKLENA STRUKTURÁLNÍM ZASKLENÍM. VYSTUPUJÍCÍ HMOTA 2. NADZEMNÍHO PODLAŽÍ JE OBALENA PÁSEM 35 MM FILMU, KTERÝ FASÁDU OBTÁČÍ PODOBNĚ JAKO PROBÍHÁ PROMÍTAČKOU. PÁS JE TVOŘEN Z ČÁSTI PLECHEM (OKRAJE PÁSU) A POLOPRŮHLEDNÝM SKLEM (POLÍČKA FILMU), KTERÉ JE VE VĚTŠINĚ POLÍ POTAŽENO FÓLIÍ S POTISKEM S MOTIVEM SLAVNÉHO ČESKÉHO FILMU. DVĚ HLAVNÍ POLE NA HMOTĚ VNITŘNÍHO KINOSÁLU JSOU PODLOŽENY LED OBRAZOVKAMI K PROPAGACI NEJNOVĚJŠÍCH ČESKÝCH SNÍMKŮ.

HLAVNÍMI CÍLY ČINNOSTI ČFI JSOU PROPAGACE ČESKÉHO FILMU, ČESKÉHO FIL- MOVÉHO PRŮMYSLU A SAMOTNÉ ČESKÉ REPUBLIKY V ZAHRANIČÍ. INSTITUT JE VNITŘNĚ ROZDĚLEN NA DVĚ ZÁKLADNÍ ODDĚLENÍ.

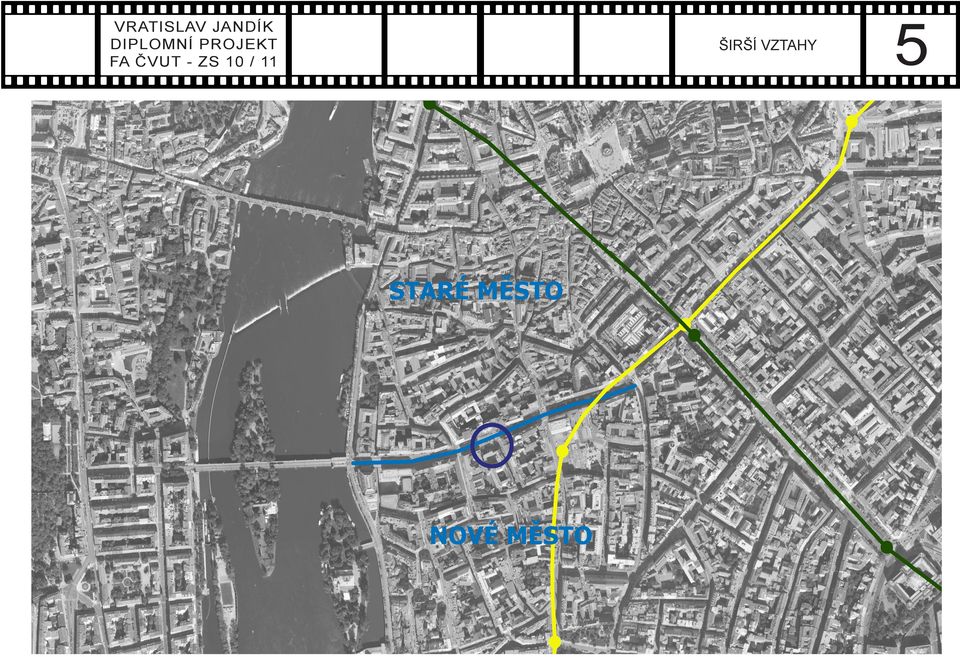

5 VRATISLAV JANDÍK ŠIRŠÍ VZTAHY 5

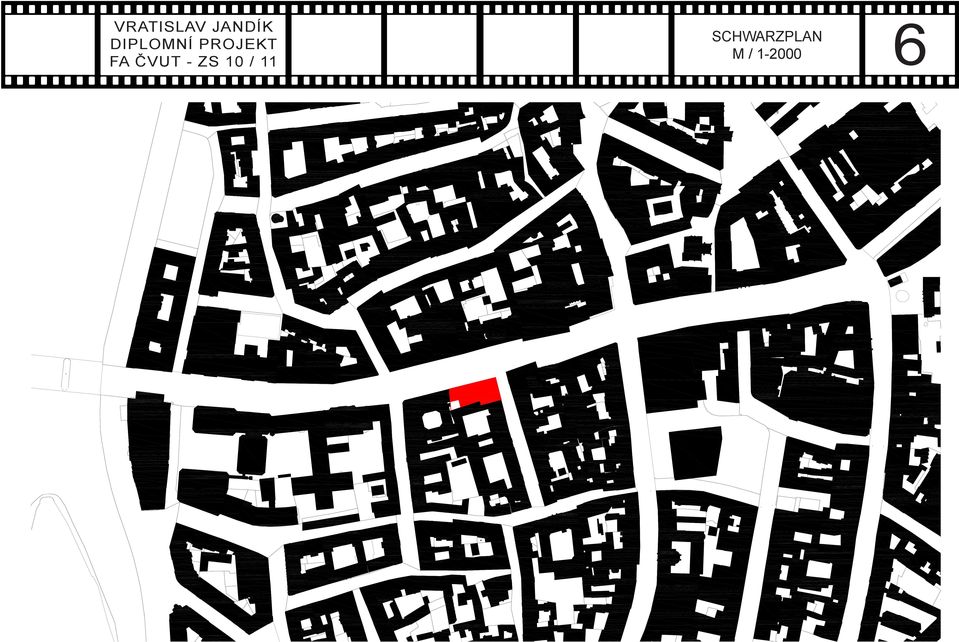

6 SCHWARZPLAN M /

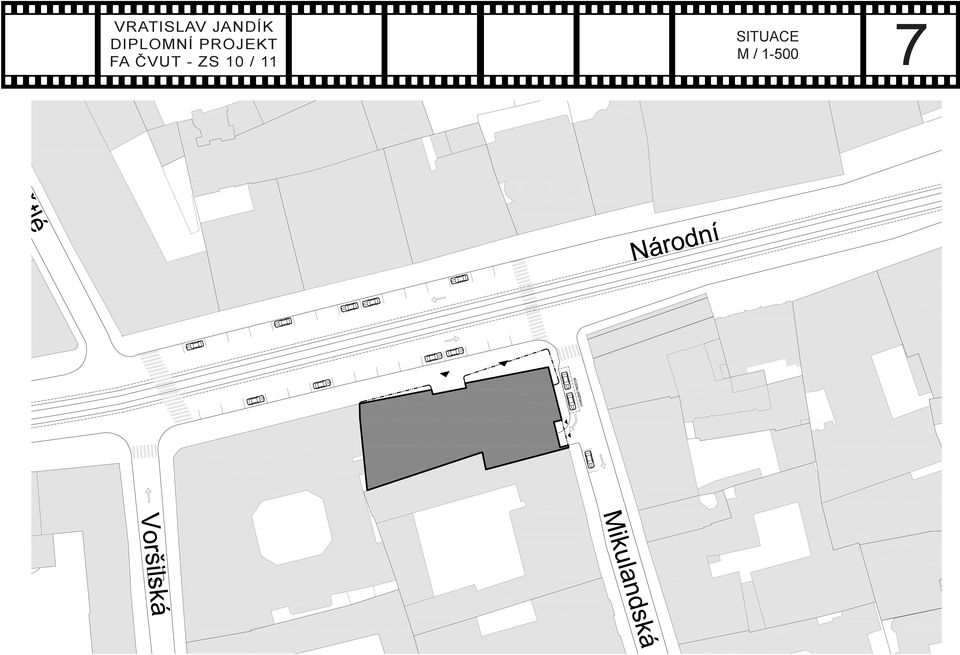

7 SITUACE M /

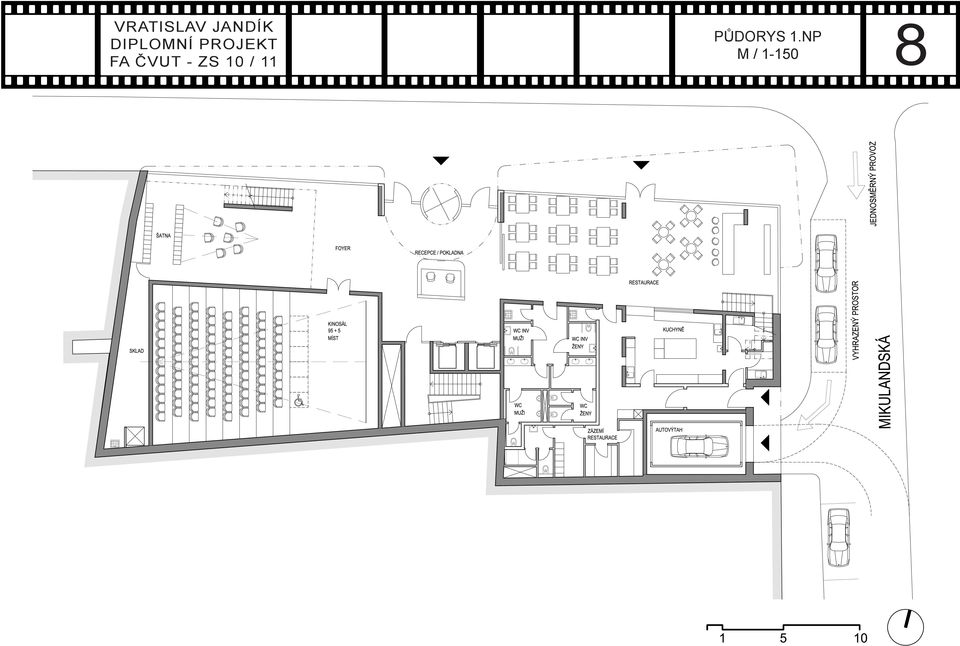

8 PŮDORYS 1.NP M /

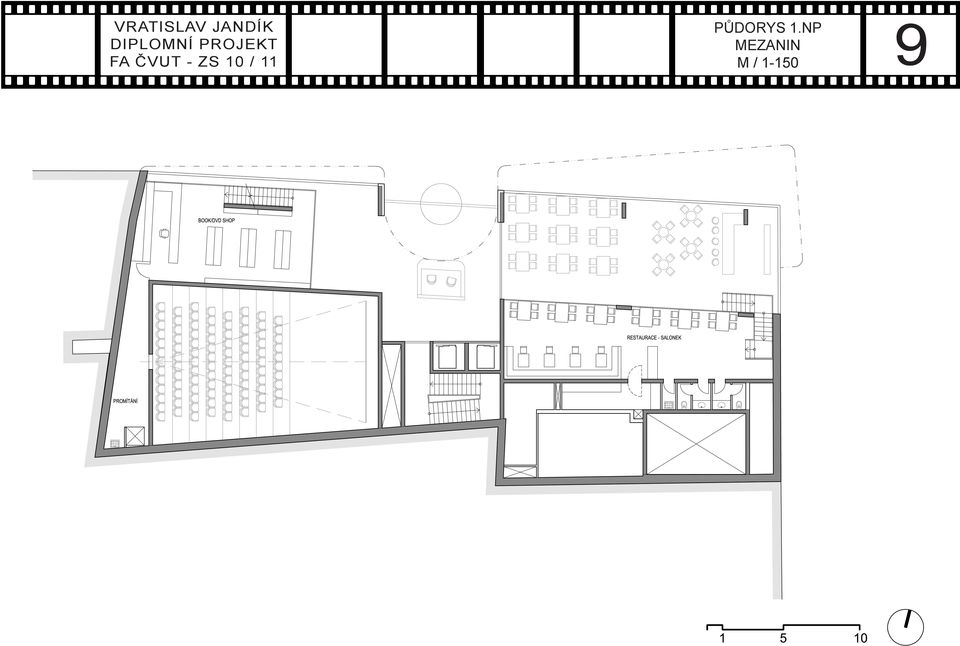

9 PŮDORYS 1.NP MEZANIN M /

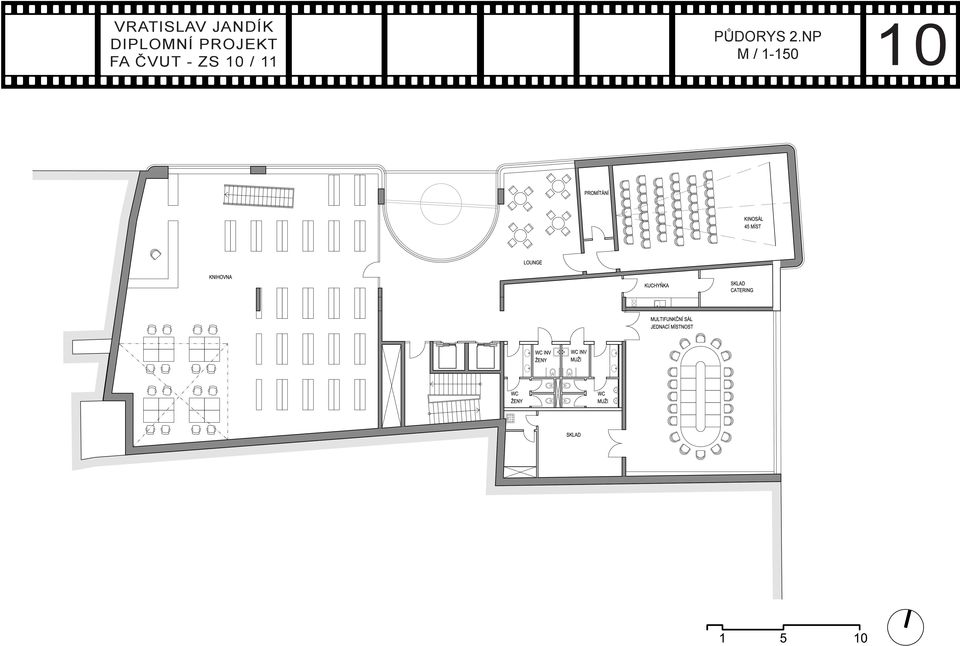

10 PŮDORYS 2.NP M /

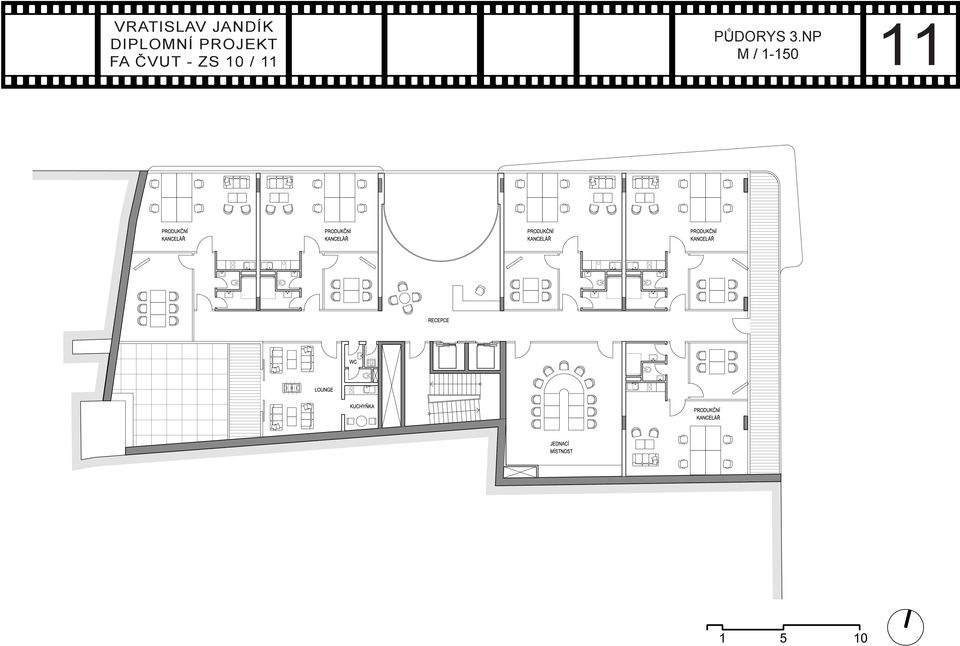

11 PŮDORYS 3.NP M /

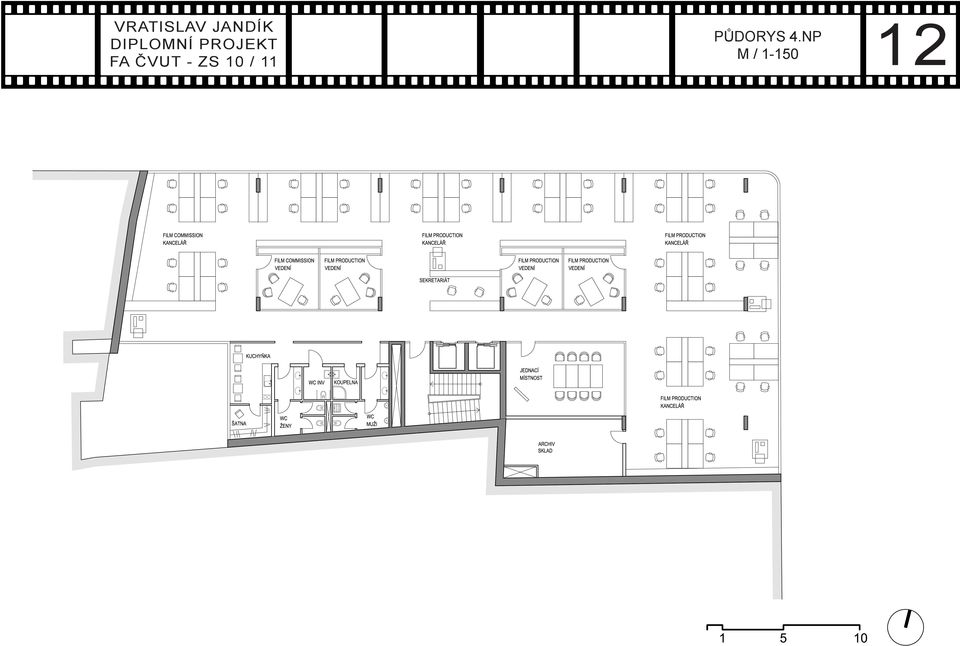

12 PŮDORYS 4.NP M /

13 PŮDORYS 5.NP M /

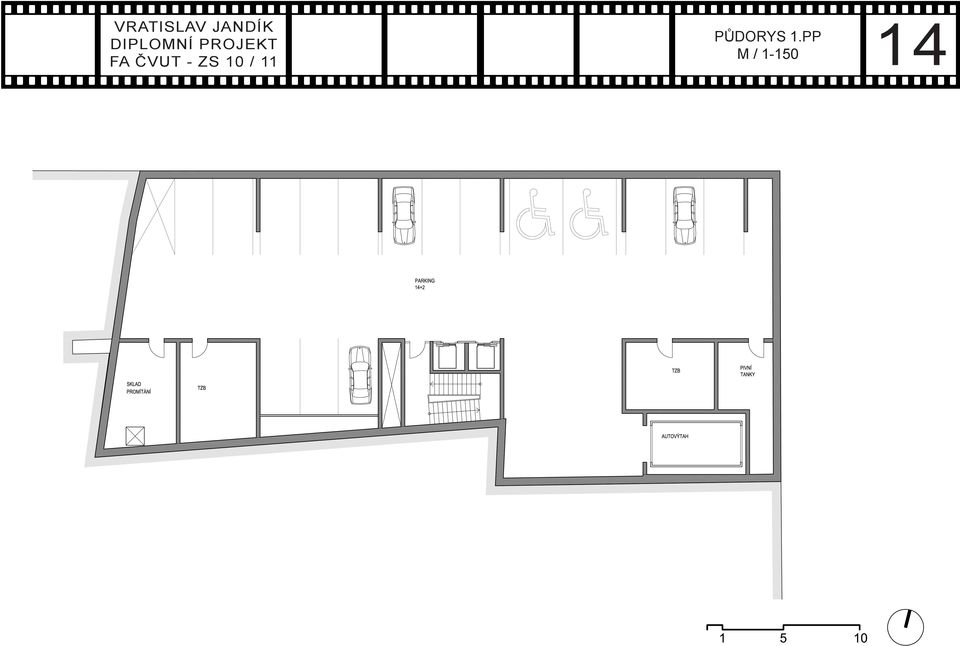

14 PŮDORYS 1.PP M /

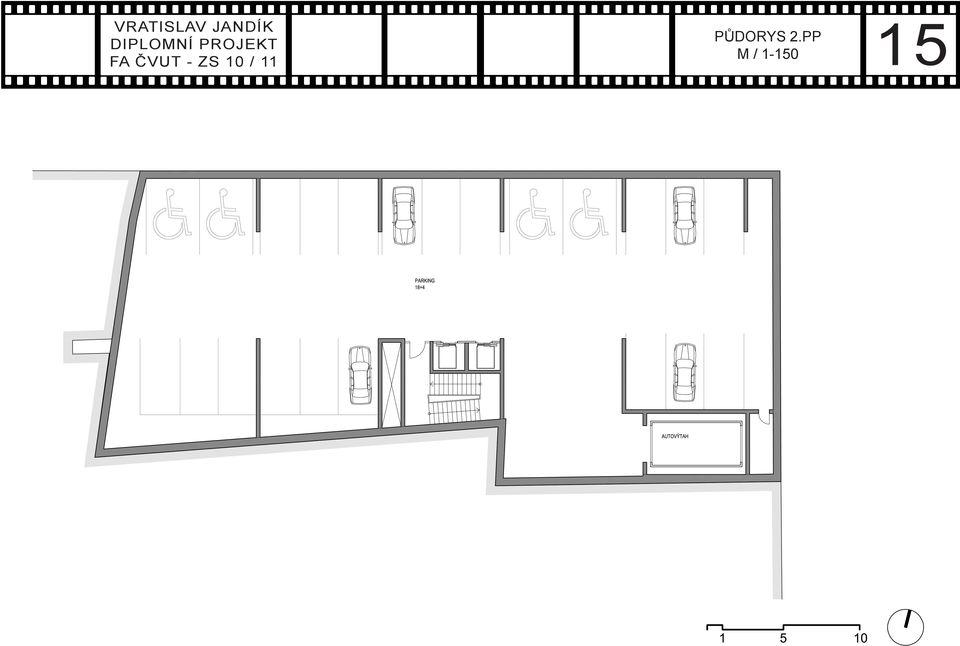

15 PŮDORYS 2.PP M /

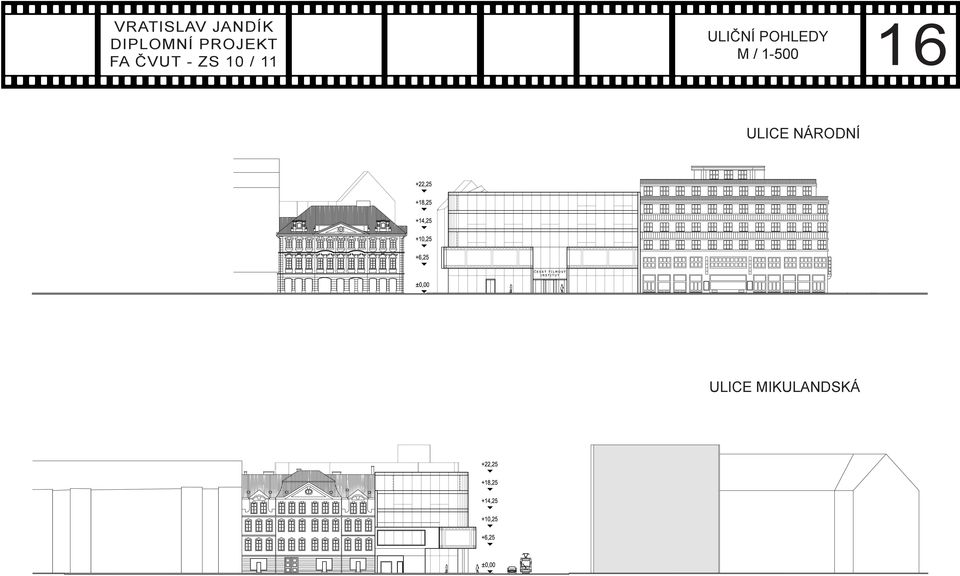

16 ULIČNÍ POHLEDY M / ULICE NÁRODNÍ ULICE MIKULANDSKÁ

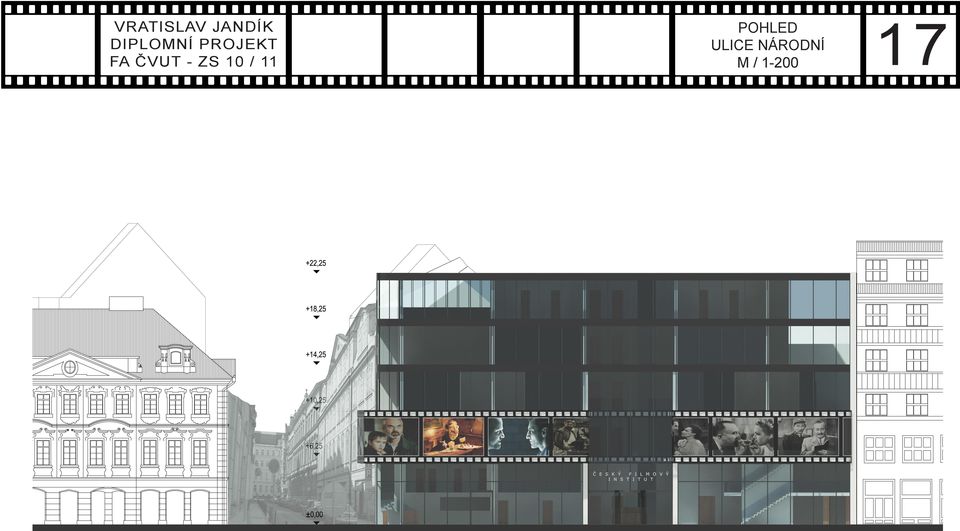

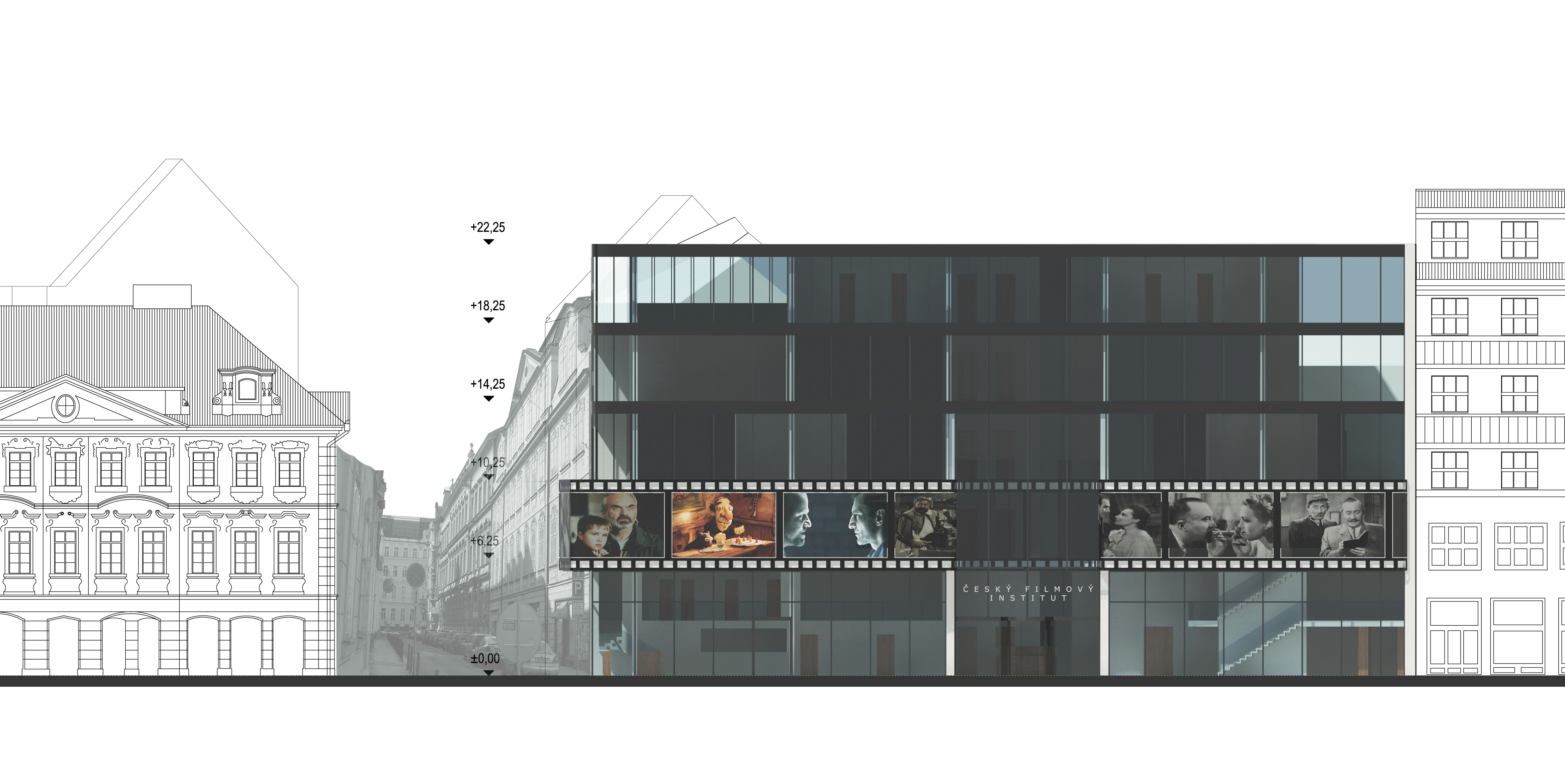

17 VRATISLAV JANDÍK POHLED ULICE NÁRODNÍ M /

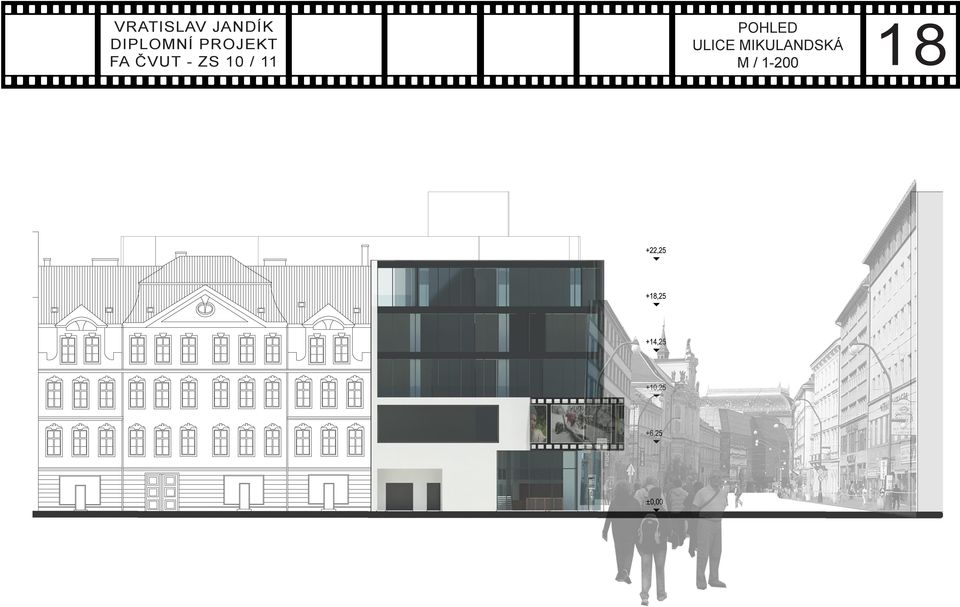

18 VRATISLAV JANDÍK POHLED ULICE MIKULANDSKÁ M /

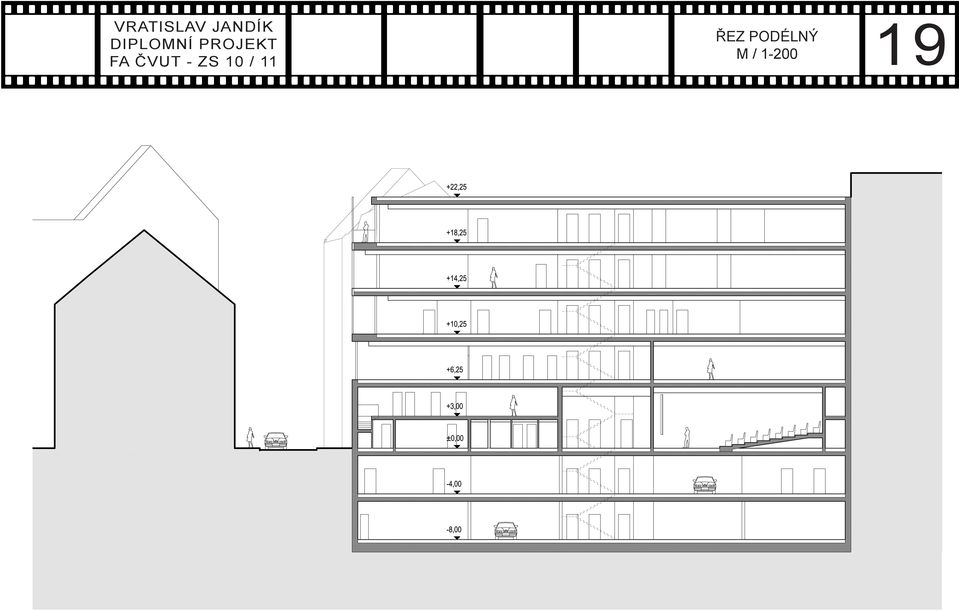

19 ŘEZ PODÉLNÝ M /

20 ŘEZ PŘÍČNÝ M /

21 VRATISLAV JANDÍK ZÁKRES DO FOTOGRAFIE 01 21

22 VRATISLAV JANDÍK ZÁKRES DO FOTOGRAFIE 02 22

23 VRATISLAV JANDÍK ZÁKRES DO FOTOGRAFIE 03 23

24 VIZUALIZACE MODELU 01 24

25 VIZUALIZACE MODELU 02 25

26 VIZUALIZACE MODELU 03 26

27 VIZUALIZACE MODELU 04 27
