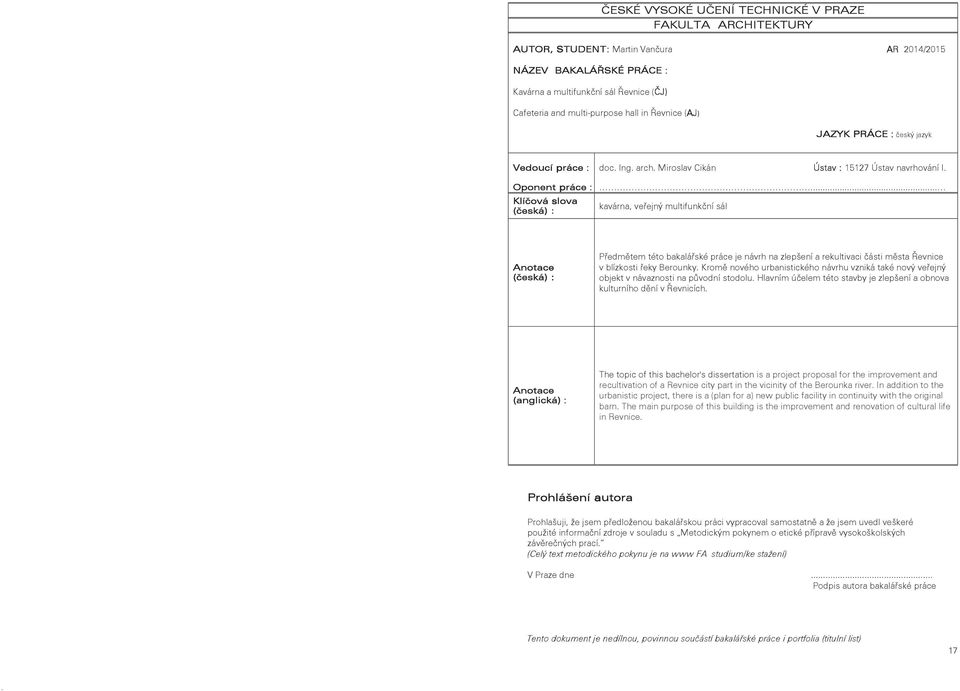

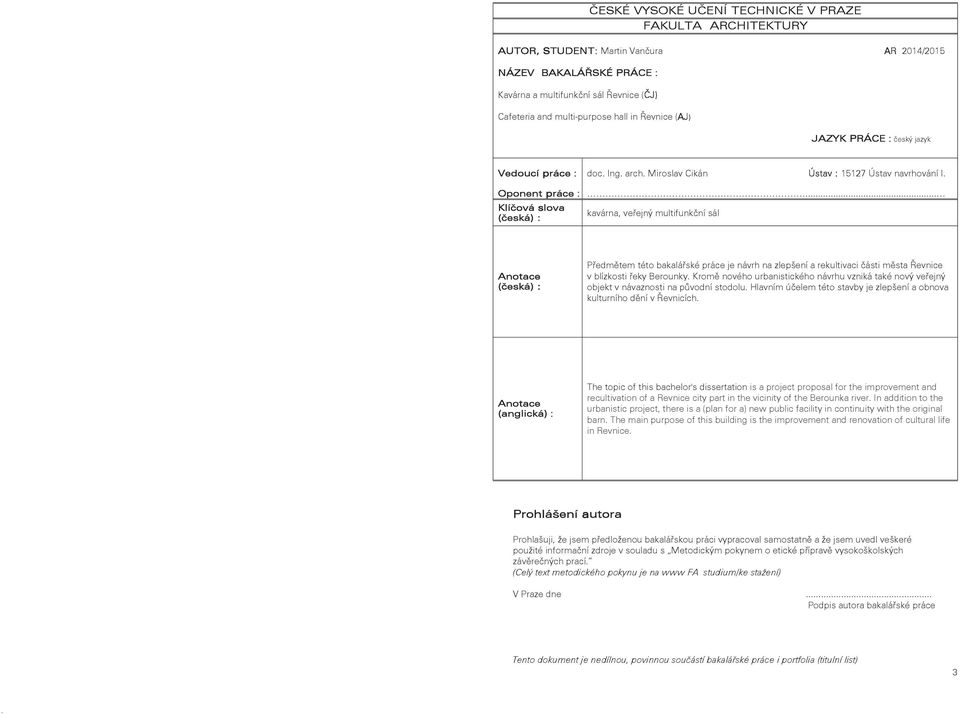

3 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, STUDENT: Martin Vančura AR 2014/2015 NÁZEV BAKALÁŘSKÉ PRÁCE : Kavárna a multifunkční sál Řevnice (ČJ) Cafeteria and multi-purpose hall in Řevnice (AJ) JAZYK PRÁCE : český jazyk Vedoucí práce : Oponent práce : Klíčová slova (česká) : doc. Ing. arch. Miroslav Cikán Ústav : Ústav navrhování I.... kavárna, veřejný multifunkční sál Anotace (česká) : Předmětem této bakalářské práce je návrh na zlepšení a rekultivaci části města Řevnice v blízkosti řeky Berounky. Kromě nového urbanistického návrhu vzniká také nový veřejný objekt v návaznosti na původní stodolu. Hlavním účelem této stavby je zlepšení a obnova kulturního dění v Řevnicích. Anotace (anglická) : The topic of this bachelor's dissertation is a project proposal for the improvement and recultivation of a Revnice city part in the vicinity of the Berounka river. In addition to the urbanistic project, there is a (plan for a) new public facility in continuity with the original barn. The main purpose of this building is the improvement and renovation of cultural life in Revnice. Prohlášení autora Prohlašuji, že jsem předloženou bakalářskou práci vypracoval samostatně a že jsem uvedl veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací. (Celý text metodického pokynu je na www FA studium/ke stažení) V Praze dne... Podpis autora bakalářské práce Tento dokument je nedílnou, povinnou součástí bakalářské práce i portfolia (titulní list)
