Art. no ABSCO REGENT NÁVOD K MONTÁŽI. Přední strana: PŘÍPRAVA TERÉNU

Transkript

1 ABSCO REGENT NÁVOD K MONTÁŽI Art. no Přední strana: bok: výška: 3,0 m 2,18 m 2,1 m 2280 PŘÍPRAVA TERÉNU - TERÉN PRO KŮLNU MUSÍ BÝT ROVNÝ. DOPORUČUJEME, ABY KŮLNA BYLA POSTAVENA NA BETONOVOU DESKU A VHODNĚ ZAKOTVENA. (VIZ STRANA 12 BLIŽŠÍ ÚDAJE) - SADA KOTEV NENÍ DODÁVÁNA JAKO STANDARDNÍ VYBAVENÍ K TOMUTO VÝROBKU VŠEOBECNÉ POKYNY - NEŽ ZAHÁJÍTE MONTÁŽ KŮLNY, PŘEČTĚTE SI PEČLIVĚ NÁVOD, ABYSTE SE PODROBNĚ A SPRÁVNĚ SEZNÁMILI S MONTÁŽNÍM POSTUPEM A S DALŠÍMI PODROBNOSTMI. - VYBALTE KRABICE, VŠECHNY DÍLY ROZLOŽTE A POROVNEJTE JE PEČLIVĚ S POPISOVANÝMI A VYOBRAZENÝMI DÍLY NA STRANĚ DVĚ, TŘI A ČTYŘI. POZOR! - NĚKTERÉ DÍLY MŮŽOU MÍT OSTRÉ HRANY A PROTO DOPORUČUJEME POUŽÍVAT OCHRANNÉ RUKAVICE, KDYŽ BUDETE S TĚMI DÍLY PRACOVAT, A TAKÉ OCHRANNÉ BRÝLE, POKUD BUDETE VRTAT OTVORY. - NEMONTUJTE KŮLNU PŘI VĚTRNÉM POČASÍ A ZAJISTĚTE, ABY BYLA ZAKOTVENA K DŮKLADNÉMU ZÁKLADU, HNED JAK BUDE MONTÁŽ UKONČENA.

2 REGENT AUSWAHL KŮLNA S DVOUKŘÍDLÝMI DVEŘMI K SOUČÁST S DÉLKA BALÍCÍ LIST HLAVNÍ KARTON (BALÍK 1 ZE 2) PŘED- TVARO- VÁNO ČÍSLO DÍLU VRU UMÍSTĚNÍ DÍLU B PLECH X - 30A ROHY ZADNÍ STĚNY PLECH X - 31A STŘEDY ZADNÍ A BOČNÍ STĚNY PLECH X - 44L LEVÝ ROH STŘECHY PLECH X - 44R PRAVÝ ROH STŘECHY PLECH X - 45A STŘED STŘECHY PLECH d/n X - 34A ROHY PŘEDNÍ STĚNY (PLECH ŠÍŘKA 711) PLECH s/n X - 32A ROHY BOČNÍCH STĚN (PLECH ŠÍŘKA 723) PLECH X - - DVEŘNÍ DESKA TYP B (JEDNODVEŘNÍ) PLECH X - - DVEŘNÍ DESKA TYP A (DVOUDVEŘNÍ) LEVÝ ŠTÍT X - 16L ČÁSTI PŘEDNÍHO A ZADNÍHO ŠTÍTU PRAVÝ ŠTÍT X - 16R ČÁSTI PŘEDNÍHO A ZADNÍHO ŠTÍTU VZPĚRA REGENT X X 13A VELIKÁ VZPĚRA OD HŘEBENE KE ŠTÍTU STAVEBNÍ DÍLY VŠECHNY STAVEBNÍ DÍLY A DÍLY PŘÍSLUŠENSTVÍ ( VIZ DOLE) KRABICE S OKAPOVÝM SYSTÉMEM ( BALÍK 2 ZE 2) ODTOK X X 77A PŘEDNÍ STĚNA NAHOŘE ODTOK X X 55C PŘEDNÍ STĚNA PATA ODTOK X X 77B ZADNÍ STĚNA NAHOŘE ODTOK X 81B ZADNÍ DVEŘE PATA ODTOK C OBVOD STŘECHY ODTOK X - 59B BOČNÍ STĚNA NAHOŘE ODTOK X - 81H BOČNÍ STĚNA PATA ODTOK X - 78B STŘECHA NA HŘEBEN ODTOK X - 79A ZAVEDENÍ POD DVEŘE ODTOK X - - VÝPLŇ DVEŘÍ BOČNÍ ODTOK ODTOK X - 58C VÝPLŇ DVEŘÍ, NAHOŘE / PATA ODTOK HŘEBENICE X - 97A HŘEBENICE SLOUPEK X X 89A RÁM DVEŘÍ SLOUPEK X X 90A PŘEDNÍ STĚNA NADE DVEŘMI SLOUPEK X - 91A ZAVĚTROVÁNÍ DVEŘÍ SLOUPEK X - 89C SLOUPEK VÝPLNĚ DVEŘÍ CHLOPEŇ X - 87B KRYCÍ PLECH NA STRANĚ STŘECHY ODTOK X - - VÝPLŇ DVEŘÍ BOČNÍ ODTOK S PANTY DVEŘNÍ PÁSEK X - 12A DVEŘNÍ PÁSEK S ŠESTI DÍRAMI KUKLA X - 14A KRYTKA HŘEBENOVKY BALÍK STAVEBNÍCH DÍLŮ OBSAH 220 SAMOŘEZNÝCH ŠROUBŮ (10 MM) DATUM 31/01/06 ABSCO INDUSTRIES NÁVOD 12 ŠESTIHRANNÝCH ŠROUBŮ A MATIC 3 ZÁVORY 2 ZÁVĚ SY 1 SADA NÁVODU K MONTÁŽI 12 JEDNOSTRANNĚ UZAVÍRANÝCH NÝTŮ

3 UMÍSTĚNÍ VŠECH DÍLŮ ABSCO 30292R Einhell NAHOŘE UVÁDĚNÁ ČÍSLA DÍLŮ JSOU V DANÉM PŘÍPADĚ V TOMTO NÁVODU K MONTÁŽI ZOBRAZENY, ABY BYLO MOŽNO JEDNOTLIVÉ DÍLY IDENTIFIKOVAT A ZJISTIT JEJICH UMÍSTĚNÍ NĚKTERÉ DÍLY NEBYLY PŘES OZNAČENÍ ČÍSLY OČÍSLOVÁNY. TYTO STAVEBNÍ DÍLY, KTERÉ JSOU PŘEDEVŠÍM SOUČÁSTÍ STŘECHY A DVEŘÍ, JE MOŽNO IDENTIFIKOVAT V TOMTO MONTÁŽNÍM NÁVODU NA ZÁKLADĚ JEJICH VYOBRAZENÍ

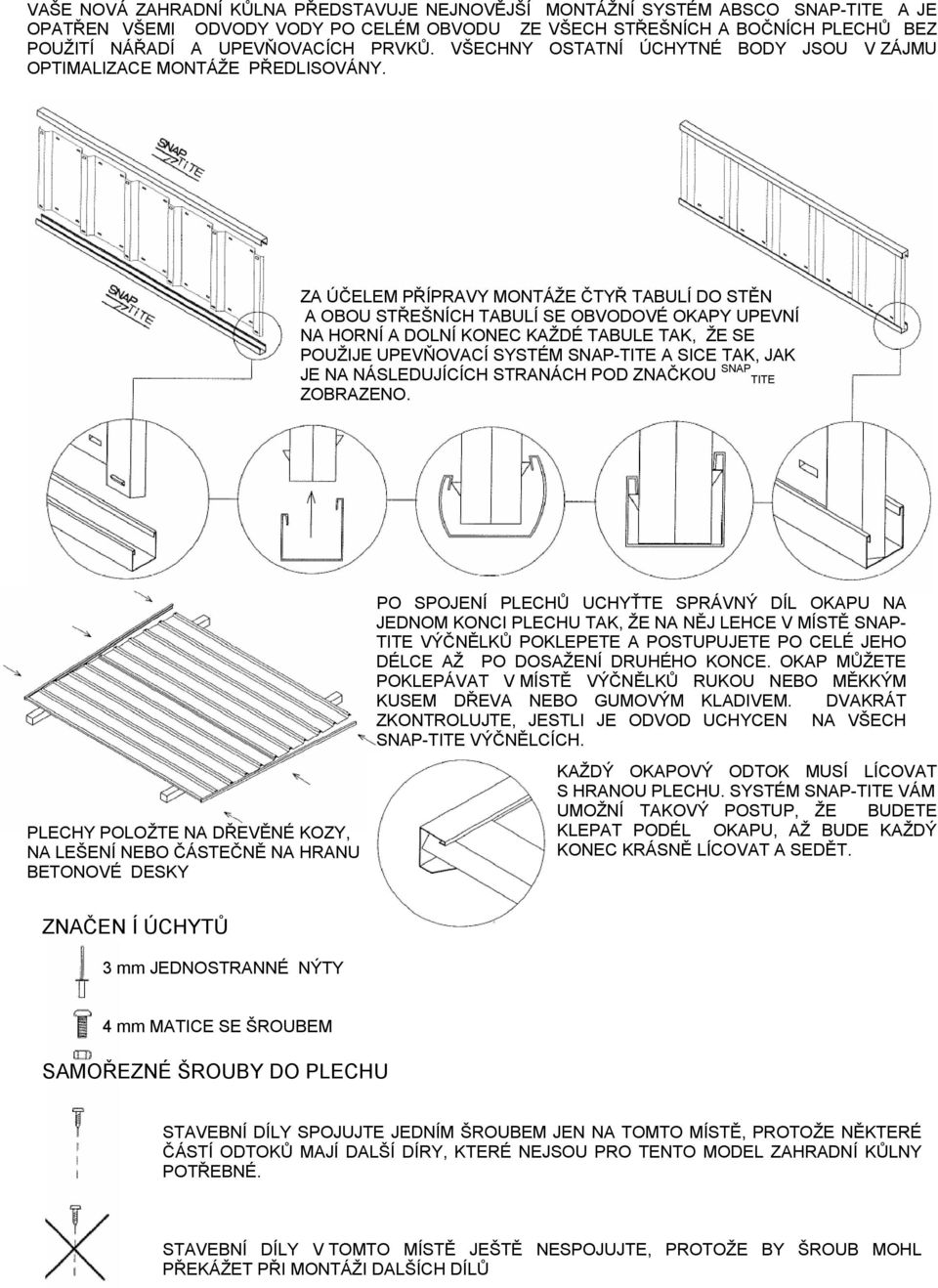

4 VAŠE NOVÁ ZAHRADNÍ KŮLNA PŘEDSTAVUJE NEJNOVĚJŠÍ MONTÁŽNÍ SYSTÉM ABSCO SNAP-TITE A JE OPATŘEN VŠEMI ODVODY VODY PO CELÉM OBVODU ZE VŠECH STŘEŠNÍCH A BOČNÍCH PLECHŮ BEZ POUŽITÍ NÁŘADÍ A UPEVŇOVACÍCH PRVKŮ. VŠECHNY OSTATNÍ ÚCHYTNÉ BODY JSOU V ZÁJMU OPTIMALIZACE MONTÁŽE PŘEDLISOVÁNY. ZA ÚČELEM PŘÍPRAVY MONTÁŽE ČTYŘ TABULÍ DO STĚN A OBOU STŘEŠNÍCH TABULÍ SE OBVODOVÉ OKAPY UPEVNÍ NA HORNÍ A DOLNÍ KONEC KAŽDÉ TABULE TAK, ŽE SE POUŽIJE UPEVŇOVACÍ SYSTÉM SNAP-TITE A SICE TAK, JAK JE NA NÁSLEDUJÍCÍCH STRANÁCH POD ZNAČKOU SNAP TITE ZOBRAZENO. PLECHY POLOŽTE NA DŘEVĚNÉ KOZY, NA LEŠENÍ NEBO ČÁSTEČNĚ NA HRANU BETONOVÉ DESKY PO SPOJENÍ PLECHŮ UCHYŤTE SPRÁVNÝ DÍL OKAPU NA JEDNOM KONCI PLECHU TAK, ŽE NA NĚJ LEHCE V MÍSTĚ SNAP- TITE VÝČNĚLKŮ POKLEPETE A POSTUPUJETE PO CELÉ JEHO DÉLCE AŽ PO DOSAŽENÍ DRUHÉHO KONCE. OKAP MŮŽETE POKLEPÁVAT V MÍSTĚ VÝČNĚLKŮ RUKOU NEBO MĚKKÝM KUSEM DŘEVA NEBO GUMOVÝM KLADIVEM. DVAKRÁT ZKONTROLUJTE, JESTLI JE ODVOD UCHYCEN NA VŠECH SNAP-TITE VÝČNĚLCÍCH. KAŽDÝ OKAPOVÝ ODTOK MUSÍ LÍCOVAT S HRANOU PLECHU. SYSTÉM SNAP-TITE VÁM UMOŽNÍ TAKOVÝ POSTUP, ŽE BUDETE KLEPAT PODÉL OKAPU, AŽ BUDE KAŽDÝ KONEC KRÁSNĚ LÍCOVAT A SEDĚT. ZNAČEN Í ÚCHYTŮ 3 mm JEDNOSTRANNÉ NÝTY 4 mm MATICE SE ŠROUBEM SAMOŘEZNÉ ŠROUBY DO PLECHU STAVEBNÍ DÍLY SPOJUJTE JEDNÍM ŠROUBEM JEN NA TOMTO MÍSTĚ, PROTOŽE NĚKTERÉ ČÁSTÍ ODTOKŮ MAJÍ DALŠÍ DÍRY, KTERÉ NEJSOU PRO TENTO MODEL ZAHRADNÍ KŮLNY POTŘEBNÉ. STAVEBNÍ DÍLY V TOMTO MÍSTĚ JEŠTĚ NESPOJUJTE, PROTOŽE BY ŠROUB MOHL PŘEKÁŽET PŘI MONTÁŽI DALŠÍCH DÍLŮ

5 POUŽIJTE DESKY A + B PRO OTVORY DVOUKŘÍDLÝCH DVEŘÍ MONTÁŽ DVEŘNÍCH DESEK POUŽIJTE DESKY TYPU B PRO OTVORY NA JEDNOKŘÍDLÉ DVEŘE DVEŘNÍ DESKY TYPU A STAVEBNÍ DÍLY mm X 773 mm PŘEDTVAROVANÝ PLECH mm ODTOK OPATŘENÝ ZÁVĚSY mm DVEŘNÍ SLOUPEK (89C) mm ODTOKY (58C) 1 DVEŘNÍ PÁSEK SE ČTYŘMI DÍRAMI (12B) DVEŘNÍ DESKY TYPU B - STAVEBNÍ DÍLY mm X 773 mm PŘEDTVAROVANÝ PLECH mm ODTOK OPATŘENÝ ZÁVĚSY mm ODTOKY BEZ PANTŮ mm ODTOKY (58 C) 1 DVEŘNÍ PÁSEK SE ŠESTI DÍRAMI (12 A) 1725 mm ODTOK OPATŘENÝ ZÁVĚSY cc 1725 mm ODTOK BEZ ZÁVĚSŮ 1725 mm ODTOK OPATŘENÝ ZÁVĚSY HLAVICE 20 mm HLAVICE 15 mm VŠIMNĚTE SI, ŽE NAHOŘE ZOBRAZENÉ STAVEBNÍ DÍLY NEJSOU OZNAČENY ČÍSLEM POSICE, ABY NEBYL POKAŽEN POHLED NA PŘEDNÍ ČÁST KŮLNY. TYTO STAVEBNÍ DÍLY JE MOŽNO LEHCE IDENTIFIKOVAT TAK, ŽE KAŽDÝ JEDNOTLIVÝ DÍL PŘEMĚŘÍTE A POROVNÁTE S UVÁDĚNÝMI VELIKOSTMI. ČTYŘDÍROVÝ PÁSEK PRO UCHYCENÍ ZÁMKU

6 MONTÁŽ ZADNÍCH DESEK

7 MONTÁŽ BOČNÍCH DESEK

8 MONTÁŽ STŘEŠNÍCH DESEK (DVĚ JSOU NUTNÉ) 2 PŘEDHOTOVENÉ DÍRY NA TOMTO KONCI KAŽDÉHO PLECHU SMONTOVAT S DÍLEM 81A

9 MONTÁŽ PŘEDNÍCH DESEK

10 MONTÁŽ DVOUKŘÍDLÝCH DVEŘÍ A SPOJENÍ VŠIMNĚTE SI, ŽE BUDOU POTŘEBA MATICE SE ŠROUBY ( SOUČÁST DODÁVKY) MÍSTO JEDNOSTRANNÝCH NÝTŮ (SOUČÁST DODÁVKY) A TO TAK, ŽE JEDNODUŠE DÍRY PRO PANT VE SLOUPKU ZVĚTŠÍTE 4 MILIMETROVÝM VRTÁKEM VŠIMNĚTE SI, ŽE KVŮLI SPRÁVNÉMU LÍCOVÁNÍ OBOU NUTNÝCH DĚR, ABY SE ZÁVĚS ZÁMKU MOHL PŘIPEVNIT KE DVEŘÍM, NEBYLY DÍRY ZHOTOVENY PŘEDEM. VYSTŘEĎTE ZÁVĚS NAD DŘÍKEM ZÁMKU, VYVRTEJTE DÍRY O PRŮMĚRU 3 mm A PŘIPEVNĚTE JEJ ŠROUBY.

11 DESKOVÁ KONSTRUKCE POZOR: V KAŽDÉM PŘÍPADĚ SE PŘESVĚDČTE, ZDA NEJSOU VŠECHNY DESKY PŘEDNÍ A ZADNÍ STRANY NAMONTOVÁNY OPAČNĚ. HORNÍ ODTOK KAŽDÉ DESKY JE PŘEDLISOVÁN, ABY NA NICH BYLO MOŽNO PŘIPEVNIT STŘEŠNÍ PLECHY, PŘÍSLUŠNÉ PATNÍ ODTOKY VŠAK NE ODTOKY DESEK BOČNÍCH STĚN PASUJÍ DO VRUBOVANÝCH ODTOKŮ PŘEDNÍCH A ZADNÍCH DESEK. ODTOK TYPU 78B TENTO KONEC ODTOK TYPU 81C TENTO KONEC

12 STŘEŠNÍ KONSTRUKCE STŘECHA PŘESAHUJE VŠECHNY BOČNÍ DESKY O 37 mm PŘICHYŤTE HŘEBENICI KE ŠTÍTOVÝM DÍLŮM DVĚMA ŠROUBY NA KAŽDÉM KONCI. POTOM PŘICHYŤTE POUZE PRO TUTO CHVÍLI KAŽDOU STŘEŠNÍ DESKU JEDNÍM ŠROUBEM POHLED Z VENKU V KAŽDÉM ROHU POHLED ZEVNITŘ POHLED ZEVNITŘ POTOM, CO JSTE PŘIPEVNILI OBĚ STŘEŠNÍ DESKY KE STĚNÁM, JAK UKAZUJE OBRÁZEK, NAPASUJTE VZPĚRU DO HŘEBENICE A DO PŘEDNÍ STĚNY, JAK ZOBRAZENO., JE TŘEBA ODSTRANIT STÁVAJÍCÍ ŠROUBY NA PEVNÝCH BODECH A PAK JE NAHRADIT. TENTO POSTUP PROVEĎTE TAKÉ NA ZADNÍ STĚNĚ A HŘEBENICI.

13 PŘIHNĚTE HORNÍ A DOLNÍ PŘÍRUBY, JAK ZOBRAZENO.ZAHÁKNĚTE PAK DOLNÍ PŘÍRUBU POD KRYCÍ PLECHY NA KONCI STŘECHY A PŘIŠROUBUJTE HORNÍ PŘÍRUBU PRO OBĚ KUKLY, JAK ZOBRAZENO ŠROUB A MATICE PLECH STĚNY KOTVENÍ KŮLNY OCELOVÝ ÚHELNK KOTVA, SESTÁVAJÍCÍ Z UHELNÍKU, KOTEVNÍCH ŠROUBŮ, MATIC A ŠROUBŮ MŮŽETE OBDRŽET U VAŠEHO OBCHODNÍKA ABSCO. TO JE DOPORUČENÝ ZPŮSOB, JAK KŮLNU SPOJIT S BETONOVOU DESKOU. BETONOVÁ DESKA KOTEVNÍ ŠROUB
