1 Integrovaná střední škola, Sokolnice 496 Název projektu: Moderní škola Registrační číslo: CZ.1.07/1.5.00/ Název klíčové aktivity: V/2 - Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Kód výstupu: VY_52_INOVACE_01_EIS_32 Autor: Bc. Radek Chalupa Předmět: Odborný výcvik Téma: Základy programování Inteligentní pomocí programu NIKONBUS v Zápis (čtení) programu do (ze)systému inteligentní Ročník: 2. Způsob využití ICT: Multimediální PC Druh učebního materiálu: Prezentace Power Point Datum tvorby: Anotace: Názorná pomůcka ukazující postup zápisu (čtení) programu do (ze)systému inteligentní pomocí PC. Zdroje: Citace:

Radek Chalupa Předmět: Odborný výcvik Téma: Základy programování Inteligentní pomocí programu NIKONBUS v 3.2.1.

2 Základy programování Inteligentní pomocí programu NIKONBUS v Zápis (čtení) programu do (ze)systému inteligentní

Základy programování pomocí programu NIKONBUS v 3.2.1 Se systémy inteligentních instalací pracujeme s tímto programem ve dvou stavech OFF-LINE a ON-LINE.

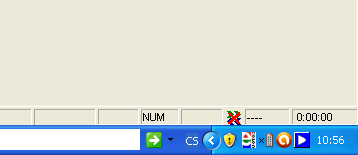

3 Základy programování pomocí programu NIKONBUS v Se systémy inteligentních instalací pracujeme s tímto programem ve dvou stavech OFF-LINE a ON-LINE. V nich plníme nejčastěji tyto úkoly: V režimu OFF-LINE : Úkony s pojené se zahájením práce Vytváření programů (konfigurace) pro inteligentní - zadávání funkcí jednotek a prvků určených k jejich ovládání. Signalizace stavu, je-li PC připojeno pomocí rozhraní k systému inteligentní, nalezneme vpravo dole na hlavního okna (zde označeno kurzorem). V režimu ON-LINE : Určení kde je zapojen příslušný výstup, případné jeho sepnutí (vypnutí) Načtení stávajícího programu v příslušném systému inteligentní. Zapsání nového (upraveného) programu do systému inteligentní Signalizace stavu a ve vedlejším okýnku - místo připojení

ovládání. Signalizace stavu, je-li PC připojeno pomocí rozhraní k systému inteligentní, nalezneme vpravo dole na hlavního okna (zde označeno kurzorem).

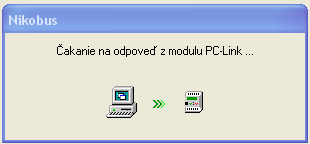

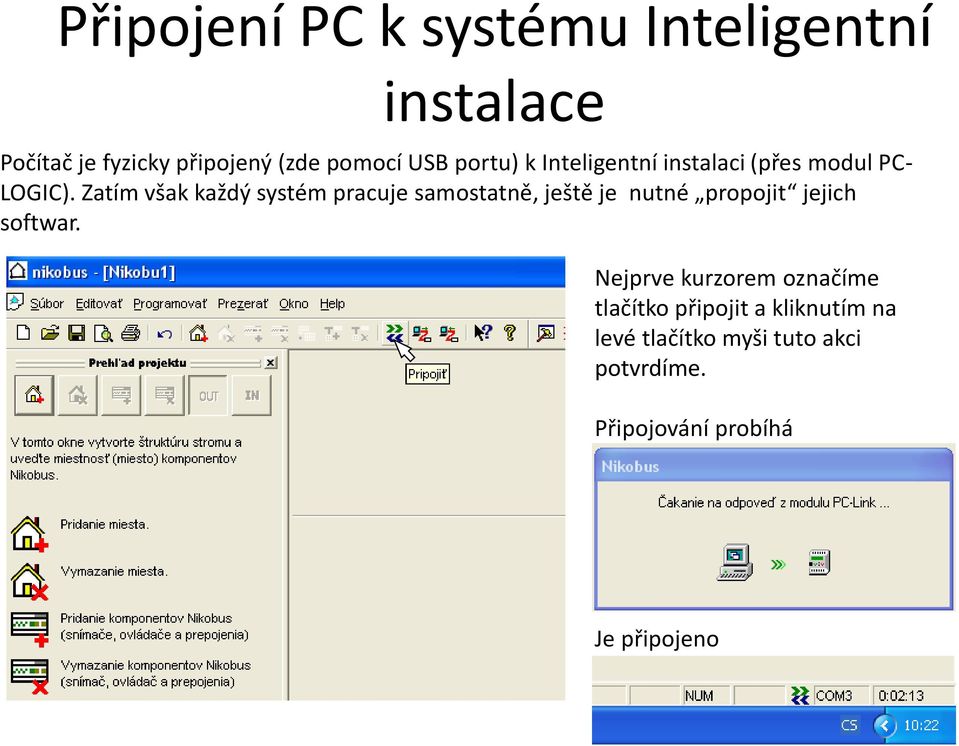

4 Připojení PC k systému Inteligentní Počítač je fyzicky připojený (zde pomocí USB portu) k Inteligentní instalaci (přes modul PC- LOGIC). Zatím však každý systém pracuje samostatně, ještě je nutné propojit jejich softwar. Nejprve kurzorem označíme tlačítko připojit a kliknutím na levé tlačítko myši tuto akci potvrdíme. Připojování probíhá Je připojeno

Zatím však každý systém pracuje samostatně, ještě je nutné propojit jejich softwar.

V systému Inteligentní musí mít každý její prvek neměnné pojmenování, takové rodné číslo. Tím je fyzická adresa prvku a ta je nutná, pro správnou funkci systému, přiřadit k patřičné konfiguraci prvku.

5 V systému Inteligentní musí mít každý její prvek neměnné pojmenování, takové rodné číslo. Tím je fyzická adresa prvku a ta je nutná, pro správnou funkci systému, přiřadit k patřičné konfiguraci prvku. Postup : Zapsaní fyzické adresy komponentů Označíme kurzorem tlačítko inteligentní potvrdíme tuto akci levým tlačítkem myši Otevře se okno FYZICKÁ ADRESACE a zároveň okno s oznámením čekání na odpovď z modulu PC Link. Pro každý prvek je v návodu určeno, jakým způsobem vyslat fyzickou adresu z modulu (pro spínací a roletovou jednotku podržíme do pípnutí tlačítko jednotky mode). Adresa se zobrazí v okně Správnost výběru potvrdíme tlačítkem

Postup : Zapsaní fyzické adresy komponentů Označíme kurzorem tlačítko inteligentní potvrdíme tuto akci levým tlačítkem myši Otevře se okno FYZICKÁ ADRESACE a

6 Zapsaní fyzické adresy komponentů inteligentní Stejný postup volíme i pro ostatní prvky Inteligentní,např. pro sběrnicové tlačítko Postup : Označíme kurzorem tlačítko potvrdíme tuto akci levým tlačítkem myši Pro každý prvek je v návodu určeno, jakým způsobem vyslat fyzickou adresu z modulu (pro sběrnicové tlačítka platí stisk jednoho tlačítka prvku). Adresa se zobrazí v okně Správnost výběru potvrdíme tlačítkem OK Otevře se okno FYZICKÁ ADRESA a zároveň okno s oznámením ČEKÁNÍ NA ODPOVĚĎ Z MODULU PC LINK.

návodu určeno, jakým způsobem vyslat fyzickou adresu z modulu (pro sběrnicové tlačítka platí stisk jednoho tlačítka prvku).

7 Čtení a zápis konfigurace Inteligentní Máme li zadané FYZICKÉ ADRESY celé Inteligentní můžeme číst nebo zapisovat její konfigurace. Zrekapitulujme: Pro zápis nebo čtení musí být systém Inteligentní spojen s PC a program musí mít přiřazené jednotlivé fyzické adresy prvků. Postup pro ČTENÍ : Postup pro ZÁPIS (programování): Krok 1. Označíme kurzorem tlačítko ČÍST MODULY Potvrdíme tuto akci klikem levého tlačítka myši Krok 1. Označíme kurzorem tlačítko PROGRAMOVAT MODULY Potvrdíme tuto akci klikem levého tlačítka myši

Zrekapitulujme: Pro zápis nebo čtení musí být systém Inteligentní spojen s PC a program musí mít přiřazené jednotlivé fyzické

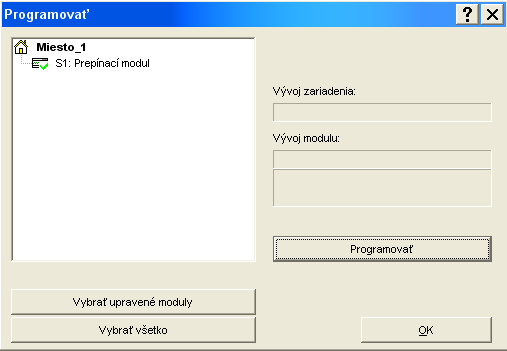

8 Čtení a zápis konfigurace Inteligentní Postup pro ČTENÍ : Po předešlé akci se zobrazí okno NAČÍST EXISTUJÍCÍ ZAŘÍZENÍ Postup pro ZÁPIS (programování): Po předešlé akci se zobrazí okno PROGRAMOVAT Krok 2. Označíme moduly, které budeme číst (kurzorem - na vybraný modul myši, - na tlačítka (VYBRAT UPRAVENÉ MODULY nebo VYBRAT VŠE) a kliknutím na levé tlačítko myši potvrdíme výběr) Krok 2. Označíme moduly, které budeme programovat (kurzorem - na vybraný modul myši, - na tlačítka (VYBRAT UPRAVENÉ MODULY nebo VYBRAT VŠE) a kliknutím na levé tlačítko myši potvrdíme výběr)

Označíme moduly, které budeme číst (kurzorem - na vybraný modul myši, - na tlačítka (VYBRAT UPRAVENÉ MODULY nebo VYBRAT VŠE) a kliknutím na

9 Čtení a zápis konfigurace Inteligentní Postup pro ČTENÍ : Krok 3. Označíme kurzorem tlačítko NAČÍST EXISTUJÍCÍ ZAŘÍZENÍ Postup pro ZÁPIS (programování): Krok 3. Označíme kurzorem tlačítko PROGRAMOVAT MODULY Potvrdíme tuto akci stiskem levého tlačítka myši Potvrdíme tuto akci stiskem levého tlačítka myši

10 Čtení a zápis konfigurace Inteligentní Postup pro ČTENÍ : Krok 4. Zobrazení výsledku práce v okně Postup pro ZÁPIS (programování): Krok 4. Zobrazení výsledku práce v okně Tento soubor je vhodný k následné editaci konfigurace zařízení Inteligentní Inteligentní je naprogramována

4. Zobrazení výsledku práce v okně Tento soubor je vhodný k následné

Odpojení PC od systému Inteligentní Po čtení či zápisu je nutné vždy odpojit počítač od Inteligentní. Pokud tak nečiníme, toto propojení neúměrně zatěžuje sběrnici.

11 Odpojení PC od systému Inteligentní Po čtení či zápisu je nutné vždy odpojit počítač od Inteligentní. Pokud tak nečiníme, toto propojení neúměrně zatěžuje sběrnici. Vždy toto odpojení provedeme korektním způsobem (nejprve softwar a následně kabel), pro zajištění následné dobré funkčnosti obou částí tohoto systému (PC, Inteligentní ). Nejprve kurzorem označíme tlačítko připojit a kliknutím na levé tlačítko myši tuto akci potvrdíme. Odpojování probíhá Je odpojeno

Vždy toto odpojení provedeme korektním způsobem (nejprve softwar a následně kabel), pro zajištění následné dobré

Základy programování pomocí programu NIKONBUS v 3.2.1 Bylo získána (dokončena) nová konfigurace zařízení Inteligentní, proto je vhodné práci uložit a možné ukončit práci v programu.

12 Základy programování pomocí programu NIKONBUS v Bylo získána (dokončena) nová konfigurace zařízení Inteligentní, proto je vhodné práci uložit a možné ukončit práci v programu. Vždy je nutné vytvářený program pravidelně ukládat a to nejenom při ukončení práce! Používáme k tomu nástroje v liště nebo klávesové zkratky Ctrl+S. Program lze ukončit pomocí nástrojů v liště

uložit a možné ukončit práci v programu.
