1 Integrovaná střední škola, Sokolnice 496 Název projektu: Moderní škola Registrační číslo: CZ.1.07/1.5.00/ Název klíčové aktivity: V/2 - Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Kód výstupu: VY_52_INOVACE_01_EIS_24 Autor: Bc. Radek Chalupa Předmět: Odborný výcvik Téma: Inteligentní instalace NIKOBUS. Roletová jednotka Ročník: 2. Způsob využití ICT: Multimediální PC Druh učebního materiálu: Prezentace Power Point Datum tvorby: Anotace: Názorná pomůcka popisující roletovou jednotku inteligentní instalace, její technická data a typické zapojení. Zdroje: Obrázky jsou čerpány: BOTHE, Robert, Inteligentní elektroinstalace budov- systém Nikobus, Uživatelský manuál v.1.0, [CD-ROM] Vydáno: Moeller, 5/2006 [cit ], Dostupný z : <CD- ROM Xcomfort > MOELLER, Roletová jednotka NB, [online] [cit ] Dostupný z : < Citace:

2 Inteligentní instalace NIKOBUS Roletová jednotka Technické údaje

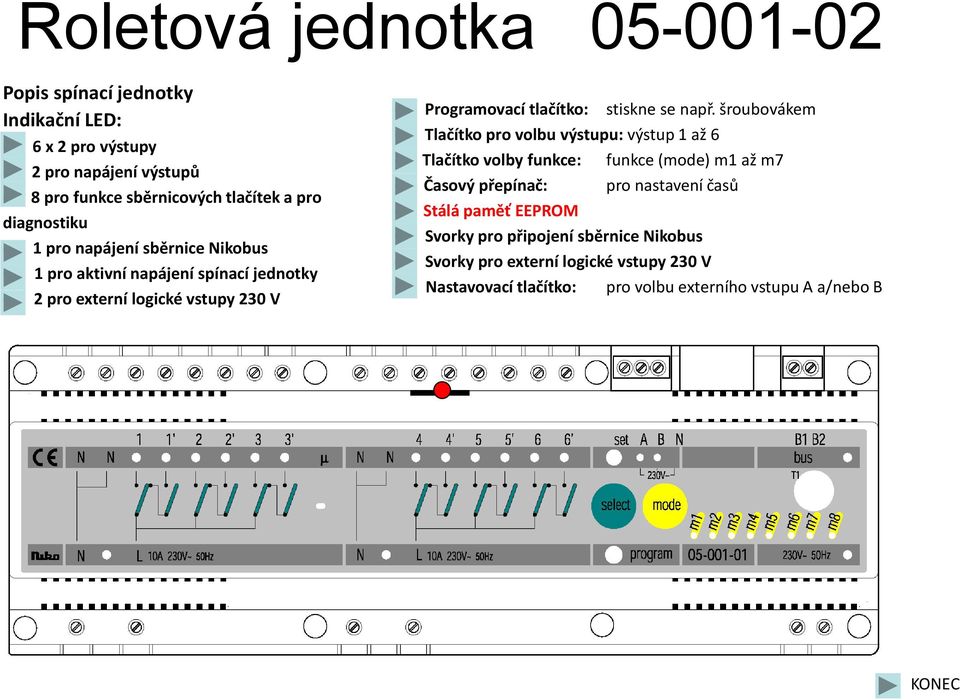

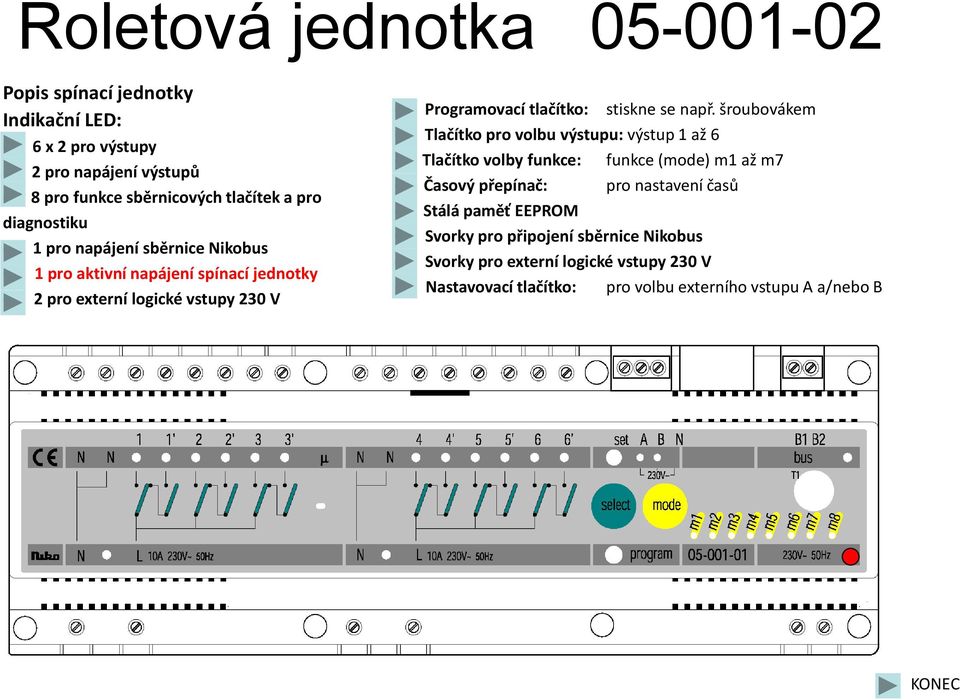

3 Popis roletové jednotky

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18 Technické údaje roletové jednotky Napájení jednotky 230 V, 5 W 2 svorky, připojovací průřez 4x1,5 mm² nebo 2x2,5 mm² Napájení spínaných obvodů 230 V, 10 A 5 L+ 2 N - svorky, připojovací průřez 4x1,5 mm² nebo 2x2,5 mm² Spínané výstupy 230 V, 10 A 2x 3 (6 výstupů), každý výstup dva kontakty 2x 8 svorek, připojovací průřez 4x1,5 mm² nebo 2x2,5 mm² Sběrnicové vedení (komunikace, napájení) 2 svorky, připojovací průřez 2xmax.1,5 mm² Externí logické vstupy A a B 230 V, 5 ma 9 V DC (SELV, bezpečné malé napětí) svorky A, B, N, připojovací průřez Trvalá paměť EEPROM Rozměry 2x1,5 mm² nebo 1x2,5 mm² 2 kb 14 TE (17,5 mm), vxšxh: 88x251x61 mm.

19 Schéma typického zapojení
