T12 * * (Akumulátor) Zametací stroj Čeština CZ Příručka pro obsluhu. The Safe Scrubbing Alternative TennantTrue Parts IRIS a Tennant Technology

Transkript

1 T12 (Akumulátor) Zametací stroj Čeština CZ Příručka pro obsluhu The Safe Scrubbing Alternative TennantTrue Parts IRIS a Tennant Technology Pokud chcete zobrazit, vytisknout nebo stáhnout poslední příručku, navštivte: Rev. 00 (3 2013) * *

2 ÚVOD Tato příručka je dodávána s každým novým modelem. Obsahuje nezbytné pokyny pro obsluhu a údržbu. Před obsluhou nebo servisem zařízení se důkladně seznamte s touto příručkou. Toto zařízení vám poskytne vynikající službu. Nejlepších výsledků s minimálními náklady bude ovšem dosaženo, budou-li splněny následující podmínky: Zařízení je používáno s rozumnou mírou péče. Údržba zařízení se provádí pravidelně a podle pokynů pro údržbu. Údržba zařízení se provádí s použitím dílů od výrobce nebo s použitím ekvivalentních dílů. CHRAŇTE ŽIVOTNÍ PROSTŘEDÍ Likvidujte prosím obalový materiál, použité díly, jako jsou akumulátory, a kapaliny způsobem bezpečným pro životní prostředí v souladu s místními předpisy pro likvidaci odpadu. Nezapomínejte provádět recyklaci. ÚDAJE O ZAŘÍZENÍÍ Vyplňte během uvedení do provozu za účelem budoucího využití. Model č. - Výrobní č. - Datum instalace - ZAMÝŠLENÉ POUŽITÍ T12 je průmyslový/komerční pojízdný stroj určený ke stírání drsných a hladkých tvrdých povrchů (beton, asfalt, kámen, syntetické materiály atd.) za mokra. Typické využití zahrnuje školy, nemocnice / zdravotnická zařízení, kancelářské budovy a obchodní centra. Nepoužívejte toto zařízení na zemině, trávě, umělé trávě nebo na kobercích. Toto zařízení je určeno pouze pro vnitřní použití. Toto zařízení není určeno pro použití na veřejných vozovkách. Nepoužívejte toto zařízení jinak, než jak je popsáno v této příručce pro obsluhu. Tennant N.V. Industrielaan AB P.O. Box AA Uden Holandsko europe@tennantco.com Technické údaje a díly se mohou měnit bez předchozího upozornění. Originální pokyny, copyright 2013 TENNANT Company, Vytištěno v USA. PROHLÁŠENÍ O SHODĚ ZAŘÍZENÍ (v souladu s Přílohou II Směrnice o strojních zařízeních) TENNANT N.V. Industrielaan AB P.O. Box AA Uden - Holandsko Uden, CZ zde prohlašuje na naši vlastní zodpovědnost, že zařízení T12 - je v souladu s ustanoveními Směrnice o zařízeních (2006/42/EHS) a s její úpravou podle legislativy v jednotlivých státech - je v souladu s ustanoveními Směrnice č. 2004/108/EHS o elektromagnetické kompatibilitě zařízení a že - byly použity následující národní normy nebo části těchto norem: EN ISO , EN 1037, EN , EN , EN ISO , EN ISO , EN 60529, EN ISO 4413, EN 349, EN 55012, EN , EN ISO 11201, EN ISO 4871, EN ISO 3744*, EN ISO 13059*, EN ISO 3450, EN byly použity následující národní normy nebo části těchto norem:

3 OBSAH OBSAH Strana Bezpečnostní opatření... 4 Obsluha... 7 Součásti zařízení... 7 Ovládací prvky a přístroje (T12)... 8 Dotykový panel (T12)... 9 Ovládací prvky a přístroje (T12XP) Dotykový panel (T12XP) Definice symbolů Obsluha ovládacích prvků Indikátor vybití akumulátoru Čítač hodin Indikátor plné sběrné nádrže Nouzový vypínač Spínač provozních / výstražných světel (doplněk) Sedačka pro obsluhu Bezpečnostní pásy (pouze doplňková sedačka Deluxe) Podpěra sedačky Tlačítko pro nastavení kontrastu Tlačítko režimu konfigurace Akcelerační pedál Přepínač směru Brzdový pedál Tlačítko pro sací ventilátor / stírací lištu Tlačítko průtoku on /off Jak zařízení pracuje Informace o kartáčích a kotoučích Během obsluhyři zařízení Kontrola před provozem Spuštění zařízení Plnění nádrže na roztok Čištění ec-h2o (režim ec-h2o) Režim konvenčního čištění Tlačítko ec-h2o (doplněk) Nastavení ylaku kartáče Nastavení průtoku roztoku Čištění Dvojité čištění Sbírání vody (bez čištění) Konec čištění Vypouštění a čištění sběrné nádrže Vypouštění a čištění nádrže na roztok. 28 Vypnutí zařízení Indikátory nesprávné funkce Výstražné kódy Doplňky Rozstřikovací tryska (doplněk) Prodloužený vysavač (doplněk) Ochrana zadní stírací lišty (doplněk).. 34 Boční kartáč (doplněk) Řešení problémů Strana Údržba Přehled údržby Mazání Řetěz řízení (pouze T12XP) Převodový řetěz řízení Kolečka zadní stírací lišty Akumulátory Kontrola hladiny elektrolytu (pouze mokré/olověné akumulátory) Kontrola připojení/čištění Gelové akumulátory Dobíjení akumulátorů (externí nabíječka) Systém doplňování elektrolytu (doplněk) Jističe Elektrické motory Čisticí kartáče Diskové kartáče a kotouče Výměna diskových kartáčů nebo disků kotouče Výměna čisticích diskových kotoučů Válcové kartáče Výměna válcových čisticích kartáčů Boční kartáč (doplněk) Výměna bočního kartáče Stěrače Výměna (nebo rotace) zadních stěračů Vyrovnání zadního stěrače Nastavení ohybu zadního stěrače Výměna nebo otočení bočních stěračů Výměna nebo otočení stěračů bočního kartáče (doplněk) Zástěrky a těsnění Těsnění sběrné nádrže Zástěrky čisticí hlavy (pouze diskové čisticí hlavy) Řemeny Hnací řemeny válcových kartáčů Kola Tlačení, tažení a přeprava zařízení Tlačení nebo tažení zařízení Přeprava zařízení Zvedání zařízení Postup proplachování modulu ec-h2o Pokyny pro skladování Ochrana proti mrazu Příprava zařízení pro provozu po skladování Naplnění systému ec-h2o

4 OBSAH Strana Technické údaje Celkové rozměry/objemy zařízení Obecné provozní vlastnosti Typ pohon Kola Průtok standardního roztoku Průtok roztoku bočního kartáče (doplněk) Systém ec-h2o (doplněk) Rozměry zařízení

5 BEZPEČNOSTNÍ OPATŘENÍ 3

6 BEZPEČNOSTNÍ OPATŘENÍ DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY - TYTO POKYNY SI USCHOVEJTE V příručce jsou použita následující níže popsaná opatření: VAROVÁNÍ: Upozornění na nebezpečí nebo na nebezpečné úkony, které mohou způsobit vážné poranění nebo smrt. PRO VAŠI BEZPEČNOST: Popis úkonů, které musí být dodržovány pro bezpečnou funkci zařízení. Následující údaje informují o podmínkách potenciálně nebezpečných pro obsluhu. Buďte si vědomi toho, kdy takové podmínky mohou nastat. Seznamte se se všemi bezpečnostními prvky zařízení. Poškození zařízení nebo jeho nesprávnou funkci neprodleně nahlaste. VAROVÁNÍ: Z akumulátorů se uvolňuje plynný vodík. To může vést k explozi nebo k požáru. Udržujte mimo dosah jiskření a otevřeného ohně. Při dobíjení ponechte kryty otevřené. VAROVÁNÍ: Hořlavý materiál může vyvolat explozi nebo požár. V nádržích nepoužívejte hořlavý materiál. VAROVÁNÍ: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem - Před servisem zařízení odpojte kabely akumulátorů a konektor nabíječky. - Nenabíjejte akumulátory, je-li poškozen napájecí kabel. Neupravujte napájecí zástrčku. Je-li napájecí kabel nabíječky poškozen nebo přetržen, musí být jeho výměna provedena výrobcem nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se zabránilo vzniku nebezpečí. PRO VAŠI BEZPEČNOST: 1. Nepoužívejte zařízení: - bez příslušného vyškolení a pověření, - bez přečtení a pochopení příručky pro obsluhu, - pod vlivem alkoholu nebo drog, - při používání mobilního telefonu nebo jiného elektronického zařízení, - pokud nejste mentálně a fyzicky schopní postupovat podle pokynů stroje, - s deaktivovanou brzdou, - není-li v náležitém stavu pro použití, - v místech, kde se nacházejí hořlavé výpary/kapaliny nebo hořlavý prach, - v místech, kde je příliš tma pro bezpečné vidění ovládacích prvků nebo pro bezpečné ovládání stroje bez rozsvícených pracovních světel / světlometů, - v místech s možností padajících předmětů, není-li vybaveno ochranou hlavy. 2. Před spuštěním zařízení: - zkontrolujte zařízení, zda nedochází k žádnému úniku kapalin, - zajistěte, aby se jiskry nebo otevřený oheň nedostaly do blízkosti prostoru pro tankování, - zkontrolujte, zda jsou použity všechny bezpečnostní prvky a zda řádně fungují, - zkontrolujte správnou funkci brzd a řízení, - Nastavte sedadlo a připněte si pás sedačky (pokud je součástí vybavení). 3. Při používání zařízení: - používejte zařízení pouze způsobem popsaným v této příručce, - pro zastavení zařízení používejte brzdy, - na svažující se nebo na kluzké ploše postupujte pomalu, - při zatáčení snižte rychlost, - při pohybu zařízení mějte všechny části těla na stanovišti obsluhy, - při pohybu dozadu postupujte opatrně, - nikdy nenechávejte děti, aby si se zařízením nebo v jeho blízkosti hrály, - nevozte na zařízení žádné osoby, - vždy dodržujte bezpečnostní a dopravní předpisy, - poškození zařízení nebo jeho nesprávnou funkci neprodleně nahlaste, - dodržujte pokyny pro dávkování a manipulaci na obalech chemických přípravků, - postupujte podle bezpečnostních pokynů týkajících se mokré podlahy. 4

7 BEZPEČNOSTNÍ OPATŘENÍ 4. Před ukončením práce se zařízením nebo před jeho servisem: - zastavte na rovném povrchu, - vypněte zařízení a vyjměte klíček. 5. Během servisu zařízení: - všechny práce musejí být prováděny při dostatečném osvětlení a viditelnosti, - zabraňte pohybu jeho částí, nenoste volný oděv, šperky a dlouhé vlasy si sepněte, - zablokujte kola zařízení před jeho zdviháním, - stroj zdvihejte pouze na místě určeném pro tento účel, podepřete zařízení montážním podstavcem, - používejte kladku nebo zdvihací plošinu o dostatečné nosnosti pro hmotnost stroje, - netlačte ani netahejte zařízení po nakloněné rovině s vypnutou brzdou, - v blízkosti elektrických komponentů nepoužívejte tlakové stříkání ani postřik hadicí, - před prací na zařízení odpojte spoje akumulátorů, - vyhýbejte se kontaktu s elektrolytem, - instalaci musí provést kvalifikovaná osoba, - veškeré opravy mohou být prováděny pouze kvalifikovaným servisním pracovníkem, - neprovádějte žádné změny v provedení zařízení, - používejte náhradní díly dodané nebo schválené společností Tennant, - používejte osobní ochranné pracovní prostředky podle potřeby a tam, kde je to doporučeno v této příručce. 6. Při nakládání stroje na nákladní vůz/přívěs nebo při vykládání: - před nakládáním vypusťte nádrže, - před připevněním zařízení spusťte čisticí hlavu a stírací lišty, - vypněte zařízení a vyjměte klíček, - použijte rampu, nákladní vůz nebo přívěs s patřičnou nosností pro zařízení a obsluhu, - používejte buben s navijákem, netlačte zařízení z nákladního vozidla/přívěsu nebo na nákladní vozidlo/přívěs, pokud výška nákladu není nad zemí 380 mm (15 in.) nebo méně, - zablokujte kola zařízení, - stroj připevněte k nákladnímu vozu nebo k přívěsu. Pro vaši bezpečnost: používejte ochranu sluchu. Pro vaši bezpečnost: používejte ochranné rukavice. Pro vaši bezpečnost: používejte ochranu očí. Pro vaši bezpečnost: používejte ochranný respirátor. 5

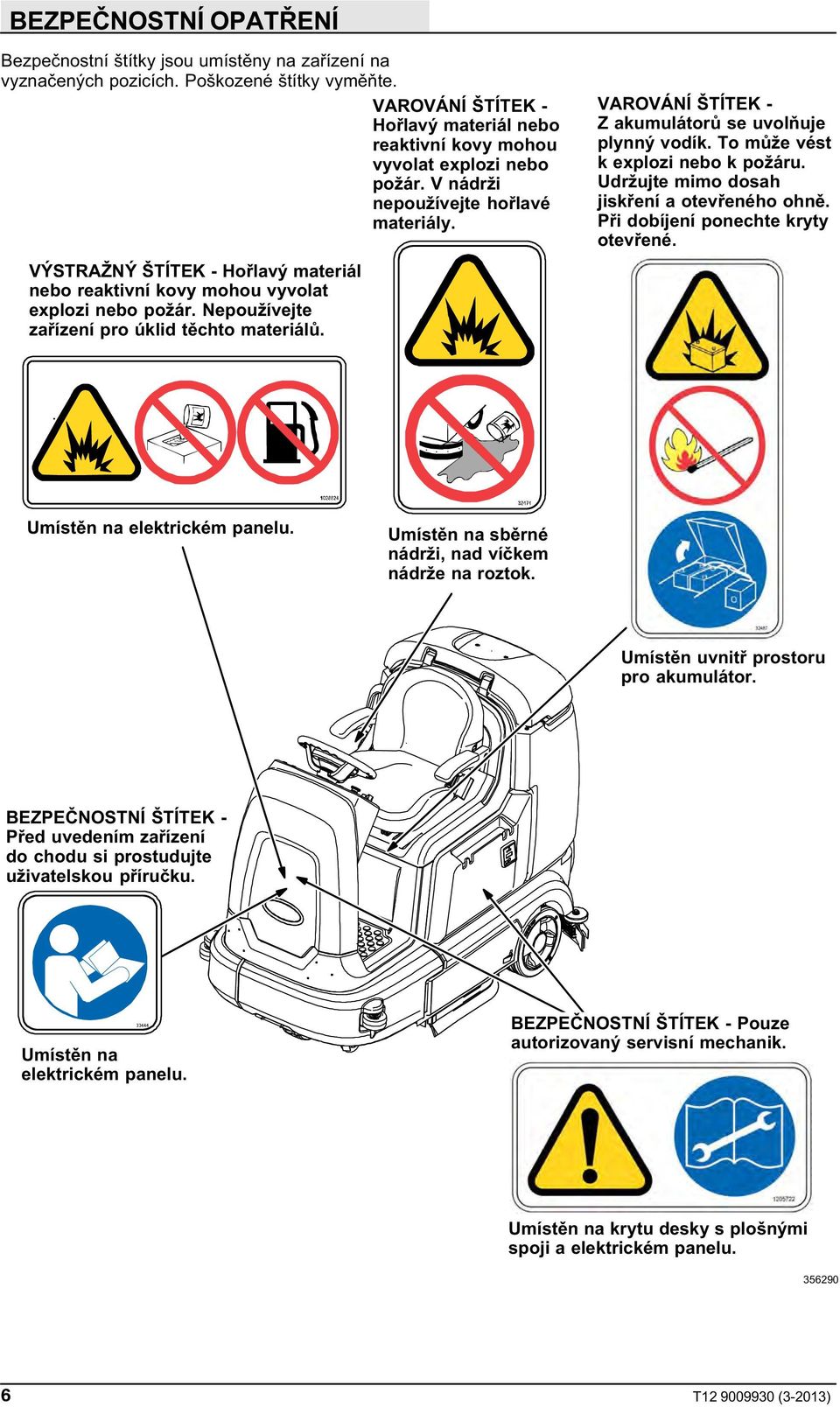

8 BEZPEČNOSTNÍ OPATŘENÍ Bezpečnostní štítky jsou umístěny na zařízení na vyznačených pozicích. Poškozené štítky vyměňte. VAROVÁNÍ ŠTÍTEK - Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. V nádrži nepoužívejte hořlavé materiály. VAROVÁNÍ ŠTÍTEK - Z akumulátorů se uvolňuje plynný vodík. To může vést k explozi nebo k požáru. Udržujte mimo dosah jiskření a otevřeného ohně. Při dobíjení ponechte kryty otevřené. VÝSTRAŽNÝ ŠTÍTEK - Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. Umístěn na elektrickém panelu. Umístěn na sběrné nádrži, nad víčkem nádrže na roztok. Umístěn uvnitř prostoru pro akumulátor. BEZPEČNOSTNÍ ŠTÍTEK - Před uvedením zařízení do chodu si prostudujte uživatelskou příručku. Umístěn na elektrickém panelu. BEZPEČNOSTNÍ ŠTÍTEK - Pouze autorizovaný servisní mechanik. Umístěn na krytu desky s plošnými spoji a elektrickém panelu

9 OBSLUHA OBSLUHA SOUČÁSTI ZAŘÍZENÍ A B G C H I J D F E L K M N O P A Sedadlo pro obsluhu B Kryt sběrné nádrže C Sběrná nádrž D Zadní stírací lišta E Prostor hlavního kartáče F Boční stírací lišta G Prodloužený vysavač (doplněk) H Výpustní hadice nádrže na roztok I Výpustní hadice sběrné nádrže J Rozstřikovací tryska (doplněk) K Chránič zadní stírací lišty (doplněk) L Prostor modulu systému ec-h2o (doplněk) - umístěný za krytem sedadla M Akumulátorová skříň N Víčko nádrže na roztok O Nádrž na roztok P Čisticí hlava 7

10 OBSLUHA OVLÁDACÍ PRVKY A PŘÍSTROJE (T12) A B J C I E D H F G A Volant B Dotykový panel C Akcelerační pedál D Brzdový pedál E Spínač rozstřikovací trysky (doplněk) F Spínač provozních/výstražných světel (doplněk) G Spínač bočního kartáče (doplněk) H Spínač na klíč I Přepínač směru J Nouzový vypínač 8

11 OBSLUHA DOTYKOVÝ PANEL (T12) B C D E N A F P G H I J O Q K L M R A Tlačítko pro nastavení kontrastu B Indikátor vybití akumulátorů C Indikátor varování / nesprávné funkce D Displej LCD E Čítač hodin F Tlačítko režimu konfigurace G Indikátor plné sběrné nádrže H Tlačítko pro snížení tlaku kartáče (-) I Světelný indikátor tlaku kartáče J Tlačítko pro zvýšení tlaku kartáče (+) K Tlačítko pro snížení průtoku (-) L Světelný indikátor průtoku čisticího roztoku M Tlačítko pro zvýšení průtoku (+) N Tlačítko ec-h2o O Tlačítko pro sací ventilátor / stírací lištu P Tlačítka průtoku On/Off Q Tlačítko 1-Step čištění R Houkačka 9

12 OBSLUHA OVLÁDACÍ PRVKY A PŘÍSTROJE (T12XP) A B E F D C H G I J A Volant B Dotykový panel C Akcelerační pedál D Brzdový pedál E Nouzový vypínač F Přepínač směru G Spínač na klíč H Spínač rozstřikovací trysky (doplněk) I J Spínač bočního kartáče (doplněk) Spínač provozních/výstražných světel (doplněk) 10

13 OBSLUHA DOTYKOVÝ PANEL (T12XP) A C B D H G F E I L J K M O N P Q P A Houkačka B Indikátor varování / nesprávné funkce C Indikátor vybití akumulátorů D Čítač hodin E Tlačítko režimu konfigurace F Indikátor plné sběrné nádrže G Displej LCD H Tlačítko pro nastavení kontrastu I Tlačítko tlaku kartáče J Světelný indikátor tlaku kartáče K Tlačítko 1-Step čištění L Tlačítko ec-h2o M Tlačítko pro sací ventilátor / stírací lištu N Tlačítko pro zvýšení průtoku (+) O Tlačítko pro snížení průtoku (-) P Tlačítka průtoku On/Off Q Světelný indikátor průtoku čisticího roztoku 11

14 OBSLUHA DEFINICE SYMBOLŮ Tyto symboly jsou použity na zařízení pro označení ovládacích prvků, indikátorů a funkcí zařízení. Indikátor nesprávné funkce Sběrná nádrž Sací ventilátor / stírací lišta Světla 1-STEP Výstražné světlo ec-h2o (doplněk) Režim čištění Průtok čisticího roztoku Jistič Zvýšení Rozstřikovací tryska (doplněk) Zmenšení Svítí Přítlak hlavního kartáče Nesvítí Boční kartáč (doplněk) Roztok On / Off Nabíjení akumulátoru Nouzové vypnutí Houkačka Regulace kontrastu Čítač hodin Zdvihací bod Nádrž na roztok Průtok roztoku (maximální / minimální) Vpřed / vzad Tlak kartáče (maximální / minimální) 12

15 OBSLUHA OBSLUHA OVLÁDACÍCH PRVKŮ INDIKÁTOR VYBITÍ AKUMULÁTORU Indikátor vybití akumulátorů ukazuje úroveň nabití akumulátorů, když je zařízení v provozu. INDIKÁTOR PLNÉ SBĚRNÉ NÁDRŽE Indikátor plné sběrné nádrže zobrazuje 0 %, když není sběrná nádrž úplně plná a zobrazuje 100 %, když je sběrná nádrž plná. Když je sběrná nádrž plná, veškeré čisticí funkce se zastaví. Když indikátor dosáhne 100 %, vyprázdněte sběrnou nádrž. T12 T12XP T12 T12XP Jsou-li akumulátory plně nabité, svítí všech pět sloupců. Pokud na displeji svítí pouze jeden sloupec, dobijte akumulátory. Nenechte akumulátory vybít na méně než 20 % (poslední sloupec). POZNÁMKA: Po prvním zapnutí zařízení nemusí být signál indikátoru vybití akumulátorů přesný. Před vyhodnocením úrovně nabití akumulátorů nechte zařízení běžet několik minut. POZNÁMKA: Blikající indikátor varování / nesprávné funkce a nízkého stavu nabití akumulátorů na LCD se neresetuje, dokud nejsou akumulátory úplně nabité. Viz INDIKÁTOR(Y) NESPRÁVNÉ FUNKCE. ČÍTAČ HODIN Čítač hodin zaznamenává počet hodin provozu zařízení. Tento údaj můžete použít pro zjištění intervalu údržby zařízení. T12 T12XP 13

16 OBSLUHA NOUZOVÝ VYPÍNAČ Nouzový vypínač okamžitě vypne napájení. Zastavení napájení: Stiskněte nouzový vypínač. Obnovení napájení zařízení: Otočte nouzový vypínač doprava, abyste uvolnili tlačítko. Otočte spínač na klíč do polohy Off, potom otočte klíč na doraz doprava a uvolněte jej do polohy On. SPÍNAČ PROVOZNÍCH / VÝSTRAŽNÝCH SVĚTEL (DOPLNĚK) Zapnutí provozních a výstražných světel: Stiskněte horní část spínače provozních/výstražných světel. Zapnutí výstražných světel: Stiskněte spínač provozních/výstražných světel do střední polohy. Vypnutí všech světel: Stiskněte dolní část spínače provozních/výstražných světel. Toto tlačítko používejte pouze v nouzi. Není určeno pro rutinní vypínání zařízení. T12 T12XP 14

17 OBSLUHA SEDAČKA PRO OBSLUHU Páka pro posun vpřed a vzad slouží pro nastavení polohy sedačky. PODPĚRA SEDAČKY Podpěra sedačky drží sedačku ve zdvižené poloze, aby byl možný přístup k akumulátorům a k jističům. Pro zajištění podpěry sedačky sedačku úplně zvedněte, až se čep zasune do dolního otvoru podpěry sedačky. BEZPEČNOSTNÍ PÁSY (pouze doplňková sedačka Deluxe) PRO VAŠI BEZPEČNOST: Nastavte sedadlo a připněte si bezpečnostní pás dříve, než spustíte zařízení. Pouze zařízení s doplňkovou sedačkou deluxe: Vytáhněte a držte uvolňovací rukojeť sedačky pro obsluhu dopředu, a tím sedačku před zvednutím odjistěte. 15

18 OBSLUHA TLAČÍTKO PRO NASTAVENÍ KONTRASTU Použijte tlačítko pro nastavení kontrastu ke ztmavení / zesvětlení LCD displeje. PŘEPÍNAČ SMĚRU Použijte Přepínač směru k volbě směru dopředu nebo dozadu. Stisknutím akceleračního pedálu uvedete zařízení do pohybu. T12 T12XP TLAČÍTKO REŽIMU KONFIGURACE Tlačítko režimu konfigurace slouží pro přístup ke konfiguračnímu a diagnostickému režimu. K těmto režimům mají přístup pouze vyškolení servisní pracovníci a zástupci TENNANT. POZNÁMKA: Po aktivaci zpětného chodu směrového přepínače zazní zvukové znamení. POZNÁMKA: Pouze zařízení vybavená doplňkovým světlem / doplňkovým alarmem: Doplňkové světlo a alarm fungují pouze tehdy, když zařízení jede vzad. BRZDOVÝ PEDÁL Stisknutím brzdového pedálu zastavíte zařízení. T12 T12XP AKCELERAČNÍ PEDÁL Stisknutím akceleračního pedálu uvedete zařízení do pohybu. 16

19 OBSLUHA TLAČÍTKO PRO SACÍ VENTILÁTOR / STÍRACÍ LIŠTU Sklopení stírací lišty a zapnutí sacího ventilátoru: Stiskněte tlačítko pro sací ventilátor / stírací lištu. Při sklopené stírací liště se rozsvítí světlo indikátoru. JAK ZAŘÍZENÍ PRACUJE Zvednutí stírací lišty a vypnutí sacího ventilátoru: Stiskněte tlačítko pro sací ventilátor / stírací lištu. Při zvedání stírací lišty indikátor zhasne. POZNÁMKA: Aktivace tlačítka 1-STEP není nutná k obsluze systému sacího ventilátoru / stírací lišty. Tlačítko sacího ventilátoru / stírací lišty se zapíná nebo vypíná se zapnutím nebo vypnutím tlačítka 1-STEP. T12 s válcovými kartáči T12 T12XP TLAČÍTKO PRŮTOKU ON / OFF Zastavení průtoku roztoku: Stiskněte tlačítko průtoku on / off. Všechny kontrolky průtoku roztoku zhasnou. Zapnutí průtoku roztoku: Stiskněte tlačítko průtoku on / off. Kontrolky průtoky roztoku se znovu rozsvítí a průtok roztoku se vrátí k poslednímu nastavení. T12 s diskovými kartáči Tlačítko 1-STEP umožňuje okamžité zahájení čištění zapojením všech funkcí čištění. Při režimu konvenčního čištění se používá pro čištění podlahy směs vody a čisticího prostředku. Při doplňkovém režimu ec-h2o (elektricky konvertované vody) prochází běžná voda modulem, kde je okysličena a nabita elektrickým proudem. Elektricky konvertovaná voda se změní na smíšený kyselý a zásaditý roztok, tvořící čistič s neutrálním ph. Konvertovaná voda útočí na nečistoty, rozkládá je na menší částečky a vytahuje je z podlahy, čímž zařízení usnadňuje čištění rozpuštěné špíny. Konvertovaná voda se poté mění na běžnou vodu ve sběrné nádrži. Systém ec-h2o lze využít pro všechny aplikace zahrnující dvojité čištění a intenzivní čištění. T12 T12XP 17

20 OBSLUHA INFORMACE O KARTÁČÍCH A KOTOUČÍCH Pro nejlepší výsledky používejte správný druh kartáče nebo kotouče na specifický druh čištění. Níže jsou uvedené druhy kartáčů a kotoučů a nejvhodnější použití pro každý druh. POZNÁMKA: Množství a druh nečistot jsou důležité pro určení použitého druhu kartáčů a kotoučů. Pro specifické doporučení se obraťte na zástupce firmy Tennant. Nylonový kartáč (diskový)* - Měkčí nylonové štětiny se doporučují pro čištění lakovaných podlah. Čistí bez odírání. Polyesterový kartáč (válcový) - Měkčí polyesterové štětiny pro univerzální použití jemně čistí. Velmi vhodné pro choulostivé podlahy. Polyester neabsorbuje vodu, a je proto upřednostňován ve vlhkých aplikacích před nylonem. Lešticí kotouč (bílý) - Používá se k údržbě vysoce leštěných nebo hlazených podlah. Vysoce účinný odstraňovací kotouč (černý) - Používá se pro agresivní odstraňování nátěrů podlah nebo tmelů z podlah nebo pro velmi výkonné čištění. Tento kotouč lze použít pouze s drážkovaným diskem, nikoli s trsovitým diskem. Kotouč k přípravě povrchu (kaštanová barva) - Pro velmi agresivní odstraňování nátěrů z podlah bez chemikálií a přípravu pro nový nátěr. Drážkový disk pro kotouče - Drážkovaný podklad umožňuje plné využití kotoučů a přichycuje kotouče v jejich poloze bez proniknutí kotoučem. Pružinově aktivovaný centrovací přípravek se používá se všemi kotouči Tennant a umožňuje rychlou a snadnou výměnu kotoučů. Kartáč PolyPro (válcový) - Silné polypropylénové štětiny umožňují intenzivní čištění, snadné uvolnění kompaktní nečistoty, zbytků a písku a tím dosahují výjimečného výkonu při čištění. Polypropylénový kartáč (válcový a diskový)* - Polypropylénové štětiny pro univerzální použití uvolňují kompaktní nečistoty, aniž by docházelo k odírání leštěných podlah. Kartáč Super AB (válcový a diskový)* - Nylonová vlákna s abrazivními částicemi pro odstraňování skvrn a kompaktních nečistot. Silný účinek na každém povrchu. Účinně čistí nanesené nečistoty, mastnotu a stopy po pneumatikách. Trsovitý disk pro kotouče - Standardní disk pro kotouče obsahuje vzadu krátké štětinky nebo trsy, které zajišťují kotouč v jeho poloze. Tento disk lze použít se všemi kotouči Tennant kromě černého vysoce účinného kotouče. * Tento kartáč se též používá jako boční kartáč. Odstraňovací kotouč (hnědý) - Používá se k odstraňování nátěrů z podlah při přípravě pro nový nátěr. Čisticí kotouč (modrý) - Používá se pro středně účinné až vysoce účinné čištění. Odstraňuje špínu, rozlitý materiál a vydřeniny. Brusný kotouč (červený) - Používá se pro lehké čištění bez odírání povrchu. 18

21 OBSLUHA BĚHEM OBSLUHY ZAŘÍZENÍ KONTROLA PŘED PROVOZEM Před čištěním odkliďte všechny nečistoty větší velikosti. Odstraňte kousky drátů, vláken, motouzů, kusy dřeva a další nečistoty, které by se mohly namotat kolem kartáče. Snažte se udržovat maximálně přímý směr. Nenarážejte do sloupků a zamezte poškrábání postranních částí zařízení. Čištěné trasy by se měly překrývat o několik centimetrů. Během pohybu zařízení neměňte příliš prudce směr jízdy. Zařízení reaguje na pohyb volantem velmi citlivě. Kromě případů nouze neprovádějte náhlé točení. Nastavte rychlost pohybu, přítlak kartáče a průtok roztoku, jak je vyžadováno pro čištění. V zájmu nejvyššího výkonu používejte pokud možno minimální přítlak kartáče a průtoku. Neprobíhá-li čištění správně, zastavte čištění a obraťte se na část této příručky ŘEŠENÍ PROBLÉMŮ. Po každém použití provádějte běžnou denní údržbu (viz ÚDRŽBA ZAŘÍZENÍ v této příručce). Na nakloněné rovině jeďte se zařízením pomalu. Na svažujícím se povrchu používejte pro regulaci rychlosti brzdový pedál. Se zařízením při čištění jezděte spíše vzhůru než dolů. PRO VAŠI BEZPEČNOST: Při práci na nakloněné nebo na kluzké ploše postupujte se zařízením pomalu. Nepoužívejte zařízení v oblastech, kde venkovní teplota dosahuje hodnoty vyšší než 43 C (110 F). Nepoužívejte funkce stírání v místech, kde klesá teplota pod bod mrazu 0 C (32 F). Maximální jmenovitý sklon pro čištění se zařízením je 7 %. Maximální jmenovitý sklon svahu při přepravě zařízení je 14,1 %. Před použitím zařízení proveďte následující kroky: Zkontrolujte zařízení, zda nedochází k žádnému úniku kapalin. Zkontrolujte provozní světla. Zkontrolujte, zda levá boční stírací lišta není opotřebovaná či poškozená. Zkontrolujte, zda hlavní kartáče nejsou opotřebované nebo poškozené. Odstraňte dráty, vlákna nebo motouzy, omotané kolem čisticích kartáčů. Zařízení vybavená válcovými kartáči: Potvrďte, že vana na nečistoty je prázdná a čistá. Zařízení vybavená bočním kartáčem: Zkontrolujte, zda kolem čisticích kartáčů nejsou omotané dráty, vlákna nebo motouzy. Zařízení vybavená bočním kartáčem: Zkontrolujte, zda stírací lišta není opotřebovaná nebo poškozená. Zkontrolujte, zda zadní stěrače nejsou poškozené nebo opotřebované. Zkontrolujte, že těsnění sběrné nádrže není opotřebované ani poškozené. Zkontrolujte, že vstupní filtr sacího ventilátoru je čistý. Zkontrolujte, zda pravá boční stírací lišta není opotřebovaná nebo poškozená. Čištění ec-h2o: Ověřte, že veškeré konvenční čisticí přípravky a regenerační přípravky jsou vypuštěny a vypláchnuty z nádrže na roztok. Čištění ec-h2o: Ověřte, že nádrž na roztok je naplněna pouze čistou studenou vodou. Zkontrolujte správnou funkci brzd a řízení. Zkontrolujte kola z hlediska poškození. Podle servisních záznamů zkontrolujte, zda není zapotřebí provést údržbu. 19

22 OBSLUHA SPUŠTĚNÍ ZAŘÍZENÍ PLNĚNÍ NÁDRŽE NA ROZTOK PRO VAŠI BEZPEČNOST: Nastavte sedadlo a připněte si sedačkový pás (pokud je součástí zařízení) dříve, než spustíte zařízení. 1. Posaďte se do sedačky obsluhy. 2. Otočte klíček zcela za polohu zapnuto a klíček uvolněte. Klíček se automaticky vrátí do polohy zapnuto. ČIŠTĚNÍ ec-h2o (REŽIM ec-h2o) PRO VAŠI BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte zařízení a vyjměte klíček. 1. Sejměte víčko z nádrže na roztok. 3. Umístěte přepínač směru na směr, kterým potřebujete jet. 4. Stisknutím akceleračního pedálu uvedete zařízení do pohybu. POZNÁMKA: Zařízení se pohybuje pouze tehdy, když obsluha sedí na sedačce pro obsluhu. 2. Naplňte nádrž na roztok pouze čistou STUDENOU VODOU (méně než 21 C / 70 F). NEPOUŽÍVEJTE horkou vodu ani nepřidávejte žádný čisticí prostředek pro konvenční čištění podlah, neboť může dojít k poškození systému ec-h2o. Naplňte nádrž na roztok vodou tak, aby hladina dosáhla přibližně 50 mm (2 in.) pod víčko. VAROVÁNÍ: Hořlavý materiál může vyvolat explozi nebo požár. V nádržích nepoužívejte hořlavý materiál. POZNÁMKA: Nepoužívejte systém ec-h2o system s konvenčními čisticími prostředky v nádrži na roztok. Před použitím systému ec-h2o nádrž pro roztok vypusťte, vypláchněte a naplňte čistou chladnou vodou. Konvenční čisticí přípravky mohou systém ec-h2o poškodit. 3. Nasaďte na nádrž na roztok opět víčko. 20

23 OBSLUHA REŽIM KONVENČNÍHO ČIŠTĚNÍ PRO VAŠI BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte zařízení a vyjměte klíček. 1. Otevřete kryt nádrže na roztok. TLAČÍTKO ec-h2o (DOPLNĚK) Tlačítko ec-h2o umožňuje zapnutí systému ec-h2o, je-li zapnuto tlačítko pro 1-Step čištění. Rozsvítí se kontrolka mezi logem ec-h2o a tlačítkem ec-h2o. Zařízení se přepne na poslední nastavení použité při zapnutí nebo vypnutí. 2. Naplňte částečně nádrž na roztok vodou (maximálně 60 C / 140 F). Nalijte do nádrže pro roztok požadované množství čisticího přípravku. Pokračujte v plnění nádrže pro roztok vodou, dokud hladina nedosáhne přibližně 50 mm (2 in.) pod víčko. VAROVÁNÍ: Hořlavý materiál může vyvolat explozi nebo požár. V nádržích nepoužívejte hořlavý materiál. UPOZORNĚNÍ: Pro konvenční čištění používejte pouze doporučené čisticí přípravky. Poškození zařízení použitím nesprávného čisticího přípravku má za důsledek zrušení záruky poskytované výrobcem. POZNÁMKA: Tvoří-li se nadměrné množství pěny, přidejte do sběrné nádrže přípravek proti pěnění. Pro konkrétní doporučení čisticího přípravku se obraťte na zástupce Tennant. 3. Uzavřete kryt nádrže na roztok. T12 T12XP 21

24 OBSLUHA NASTAVENÍ TLAKU KARTÁČE Za normálních podmínek by měl být tlak kartáče nastaven na minimální hodnotu. Při silném znečištění by měl být přítlak kartáče nastaven na maximální hodnotu. Rychlost pohybu a stav podlahy ovlivňují účinnost čištění. Je-li kartáč opotřebovaný, může být nutné zvýšit přítlak kartáče. Zařízení se přepne na poslední nastavení použité při zapnutí nebo vypnutí. Pouze T12 : S aktivovaným tlačítkem pro 1-Step čištění, stisknutím buď tlačítka pro zvýšení přítlaku kartáče (+) nebo tlačítka pro snížení přítlaku kartáče (-) nastavíte přítlak kartáče pro čištěný povrch. NASTAVENÍ PRŮTOKU ROZTOKU S aktivovaným tlačítkem pro 1-Step čištění a stisknutím buď tlačítka pro zvýšení průtoku roztoku (+) nebo tlačítka pro snížení průtoku roztoku (-) nastavíte hodnotu průtoku roztoku. Rychlost pohybu a stav podlahy ovlivňují účinnost čištění. Za normálních podmínek znečištění by měl být průtok roztoku nastaven na minimální hodnotu (levý indikátor). Při silném znečištění by měl být průtok roztoku nastaven na vyšší hodnotu (střední nebo pravý indikátor). Zařízení se přepne na poslední nastavení použité při zapnutí nebo vypnutí. Kontrolky průtoky roztoku zobrazí aktuální nastavení průtoku roztoku. T12 T12 Pouze T12XP: Při aktivovaném tlačítku pro 1-Step čištění stisknutím tlačítka tlaku kartáče zvýšíte nebo snížíte tlak kartáče. T12XP T12XP 22

25 OBSLUHA ČIŠTĚNÍ PRO VAŠI BEZPEČNOST: Neobsluhujte zařízení bez přečtení a pochopení příručky pro obsluhu. 1. Zapněte zařízení. 2. Stiskněte tlačítko pro 1-Step čištění. Světelný indikátor vedle tlačítka se rozsvítí. Zahájí se všechny přednastavené funkce čištění. 5. Nastavte směrový přepínač podle směru pohybu stroje (dopředu nebo dozadu). 6. Pro zahájení čištění stlačte akcelerační pedál. POZNÁMKA: NEZAPÍNEJTE systém ec-h2o během konvenčního čištění. Konvenční čisticí přípravky mohou systém ec-h2o poškodit. Před použitím systému ec-h2o nádrž na roztok vypusťte, vypláchněte a naplňte čistou chladnou vodou. VAROVÁNÍ: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. PRO VAŠI BEZPEČNOST: Při práci na nakloněné nebo na kluzké ploše postupujte se zařízením pomalu. POZNÁMKA: Při pohybu dozadu se stírací lišta automaticky zdvihá. Tím se zabraňuje jejímu poškození. T12 T12XP 3. Stiskněte tlačítko ec-h2o, pokud k čištění používáte doplňkový systém ec-h2o. Rozsvítí se indikátor. T12 T12XP 4. Je-li třeba, upravte tlak kartáče a průtok roztoku. Model ec-h2o: Pokud zazní alarm a zabliká indikátor výstrahy / chyby, modul ec-h2o se musí propláchnout a obnovit provoz systému ec-h2o (viz POSTUP PROPLÁCHNUTÍ MODULU ec-h2o ). POZNÁMKA: Když zazní alarm, stiskněte tlačítko pro režim čištění, čímž vypnete systém ec-h2o a pokračujte v čištění nebo propláchněte systém ec-h2o. SVĚTELNÝ INDIKÁTOR SYSTÉMU ec-h2o Modrý indikátor Červeně blikající indikátor výstrahy / nesprávné funkce Červeně svítící indikátor výstrahy / nesprávné funkce STAV Normální provoz Propláchněte modul ec-h2o Kontaktujte servisní středisko 7. Zařízení zastavíte uvolněním směrového pedálu a stisknutím brzdového pedálu. 8. Čištění zastavíte stisknutím tlačítka pro 1-Step čištění. Indikátor vedle tlačítka zhasne a funkce čištění se po krátkém prodlení zastaví. 23

26 OBSLUHA DVOJITÉ ČIŠTĚNÍ Na velmi znečištěných plochách použijte dvojité čištění. Dvojité čištění lze provést pomocí ČISTICÍHO SYSTÉMU ec-h2o (doplněk) nebo metodami KONVENČNÍHO ČIŠTĚNÍ. Pro dvojité čištění zdvihněte boční stírací lištu a odstraňte závlačkové kolíky z úložných prostor. Ručně zvedněte obě stírací lišty a pak znovu dosaďte kolíky do otvorů v bočních konzolách stíracích lišt. Před čištěním podlahy podruhé sklopte boční stírací lišty a stiskněte tlačítko pro sací ventilátor / stírací lištu, tím se sklopí zadní stírací lišta a zapne se sací ventilátor. Světelný indikátor na tlačítku se rozsvítí. Poté proveďte druhé čištění podlahy a současně odklizení čisticího roztoku. VAROVÁNÍ: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. POZNÁMKA: Při druhém čištění plochy můžete vypnout průtok roztoku stisknutím tlačítka průtoku roztoku on / off. Opětovným stisknutím tlačítka průtoku on / off průtok roztoku obnovíte. Stiskněte tlačítko pro 1-Step čištění a poté tlačítko sacího ventilátoru/stírací lišty. Kontrolka nad tlačítkem sacího ventilátoru / stírací lišty zhasne, stírací lišta se zvedne a sací ventilátor se zastaví. Vyčistěte silně znečištěnou plochu. Nechte čisticí roztok působit na podlaze po dobu 5 až 15 minut. T12 T12XP POZNÁMKA: Dvojité čištění se nedoporučuje v místech, kde by čisticí roztok mohl proniknout pod stojany nebo skladované produkty a poničit je. T12 T12XP PRO VAŠI BEZPEČNOST: Při práci na nakloněné nebo na kluzké ploše postupujte se zařízením pomalu. 24

27 OBSLUHA SBÍRÁNÍ VODY (BEZ ČIŠTĚNÍ) KONEC ČIŠTĚNÍ Zařízení lze použít pro samotné sbírání vody nebo rozlité nehořlavé kapaliny bez čištění. Pro sbírání vody nebo rozlité nehořlavé kapaliny ověřte, že není aktivováno tlačítko pro 1-Step čištění. Světelný indikátor nad tlačítkem musí být zhasnutý. 1. Zatímco je zařízení stále v pohybu, stiskněte tlačítko pro 1-Step čištění a čisticí operaci zastavíte. Stírací lišta ještě zůstane krátce spuštěná k podlaze, aby se odsála voda z čisticí hlavy, a pak se zvedne. T12 T12XP T12 T12XP VAROVÁNÍ: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. 2. Zařízení zastavíte uvolněním akceleračního pedálu a stisknutím brzdového pedálu. Stiskněte tlačítko pro sací ventilátor / stírací lištu. Žárovka nad tlačítkem se rozsvítí, stírací lišta se sklopí a sací ventilátor se spustí. Poté můžete začít se sbíráním vody nebo nehořlavé rozlité kapaliny. T12 T12XP 25

28 OBSLUHA VYPOUŠTĚNÍ A ČIŠTĚNÍ SBĚRNÉ NÁDRŽE 4. Pokud je to nezbytné, otočte vypouštěcí trysku do jiné polohy a nastavte vhodný průtok. Sběrnou nádrž vypouštějte a čistěte každý den, nebo když se na LCD displeji rozsvítí chybový kód sběrné nádrže. Vnější část nádrže očistěte vinylovým čističem. 1. Odvezte zařízení k odpadní výpusti. PRO VAŠI BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte zařízení a vyjměte klíček. 2. Vyhákněte vypouštěcí hadici sběrné nádrže ze sběrné nádrže. 5. Zdvihněte víko sběrné nádrže a vypláchněte sběrnou nádrž čistou vodou. Propláchněte plovákové čidlo v horní části nádrže. 3. Držte vypouštěcí hadici sběrné nádrže poblíž odpadní výpusti, otevřete vypouštěcí trysku a položte hadici k odpadní výpusti. POZNÁMKA: Před otevřením trysky se ujistěte, že tryska vypouštěcí hadice je namířena bezpečným směrem. 26

29 OBSLUHA 6. Aby nedošlo k úniku, vyčistěte část krytky trysky a vnitřek manžety vypouštěcí hadice. 9. Vyjměte sítko sání ze sběrné nádrže a sítko vyčistěte. POZNÁMKA: NEPOUŽÍVEJTE páru pro čištění nádrží. Nadměrná teplota může zásobníky a jejich součásti poškodit. 10. Vyjměte vanu na nečistoty ze sběrné nádrže a vypláchněte všechny nečistoty z vany. 7. Otočte zavřenou manžetou a zavěste vypouštěcí hadici do svorky na sběrné nádrži. 11. Uzavřete kryt sběrné nádrže. 8. Vstupní filtr sacího ventilátoru denně kontrolujte. Je-li vstupní filtr znečištěný, očistěte jej vlhkým hadříkem nebo pomocí hadice. Před navrácením do zařízení nechte filtr důkladně vyschnout. 12. Válcová čisticí hlava: Vyjměte vanu na nečistoty a vyčistěte ji. Umístěte čistou vanu nazpět do čisticí hlavy. POZNÁMKA: Čisticí hlava musí být snížena asi o 25 mm (1 in.), aby bylo možné vanu na nečistoty vyjmout. POZNÁMKA: Vanu na nečistoty lze vyjmout pouze z pravé strany zařízení. 27

30 OBSLUHA VYPOUŠTĚNÍ A ČIŠTĚNÍ NÁDRŽE NA ROZTOK 4. Pokud je to nezbytné, otočte vypouštěcí trysku do jiné polohy a nastavte vhodný průtok. Vnější část nádrže očistěte vinylovým čističem. 1. Odvezte zařízení k odpadní výpusti. PRO VAŠI BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte zařízení a vyjměte klíček. 2. Vyjměte vypouštěcí hadici nádrže na roztok z nádrže na roztok. 5. Sejměte víčko z nádrže na roztok a vypláchněte nádrž na roztok čistou vodou. 3. Držte výpustní hadici sběrné nádrže poblíž odpadní výpusti, otevřete vypouštěcí trysku a položte hadici k odpadní výpusti. POZNÁMKA: Před otevřením trysky se ujistěte, že tryska vypouštěcí hadice je namířena bezpečným směrem. POZNÁMKA: NEPOUŽÍVEJTE páru pro čištění nádrží. Nadměrná teplota může zásobníky a jejich součásti poškodit. 6. Aby nedošlo k úniku, vyčistěte část krytky trysky a vnitřek manžety výpustní hadice. 28

31 OBSLUHA 7. Otočte zavřenou manžetou a zavěste vypouštěcí hadici do svorky na sběrné nádrži. VYPNUTÍ ZAŘÍZENÍ 1. Sejměte nohu z akceleračního pedálu. 2. Čištění zastavíte stisknutím tlačítka pro 1-Step čištění. 3. Stisknutím brzdového pedálu zastavíte zařízení. 4. Otočte klíček do polohy vypnuto. 29

32 OBSLUHA INDIKÁTORY NESPRÁVNÉ FUNKCE Zařízení je vybaveno dvěma druhy vizuálních indikátorů: červenými svítícími indikátory a LCD (displej z tekutých krystalů). Červený světelný indikátor označuje nepřetržitým blikáním, že došlo k nesprávné funkci. LCD zobrazuje chybový kód. Dojde-li k více než jedné chybě, každý chybový kód se zobrazí střídavě. Všechny chybné funkce jsou též spojeny se zvukovým alarmem, který obsluze signalizuje, že došlo k nesprávné funkci. T12 Pro reset indikátorů nesprávné funkce vypněte zařízení a odstraňte příčinu nesprávné funkce. Indikátor nesprávné funkce se resetuje po novém spuštění zařízení. Pomocí tabulky níže určete příčinu nesprávné funkce a její odstranění. T12XP Chybový kód Příčina(y) Řešení (Zobrazený na LCD) F1:Rcv Tank Full Sběrná nádrž je plná. Vyprázdněte sběrnou nádrž F2: Sol Tank Empty Nádrž pro roztok je prázdná Naplňte nádrž pro roztok. F3: Vac # Flt # Motor(y) sacího ventilátoru neběží Vypněte zařízení a znovu jej zapněte. Pokud chybový kód přetrvává, dále stroj nepoužívejte a obraťte se na servisního zástupce firmy Tennant. Nabijte akumulátory F4: Batt Very Low Nedostatečné nabití akumulátorů F5: Propel Error Chyba regulace akcelerace Vypněte zařízení a znovu jej zapněte. F6: Left Br Flt # Levý kartáč nepracuje Pokud chybový kód přetrvává, dále stroj nepoužívejte a obraťte se na servisního F6: Frnt Br Flt# Přední kartáč nepracuje zástupce firmy Tennant. F7: Rght Br Flt# Pravý kartáč nepracuje F7: Rear Br Flt# Zadní kartáč nepracuje F8: Hi B3 Current Boční kartáč nepracuje F9: Pickup Error Odsávání nepracuje F10: Scrub Error Čisticí hlava nepracuje F12: Check Brushes Kartáče nepracují F14: ec-h2o Error Systém ec-h2o nepracuje 30

33 OBSLUHA VÝSTRAŽNÉ KÓDY Výstražné kódy se obvykle zobrazují proto, že se obsluha pokouší zapnout režim, který není k dispozici. Výstražný kód se zobrazí na LCD (liquid crystal display). T12XP Pomocí tabulky níže určete příčinu výstražného kódu. T12 Výstražný kód Příčina(y) Řešení (Zobrazený na LCD) W1: Batt. Low Nedostatečné nabití Nabijte akumulátory. akumulátorů W2: Sqge Stall Zadní stírací lišta se nespouští Zkontrolujte, zda stírací lišta / aktivátor stírací lišty není zablokovaný nebo poškozený. W3: Side Stall Boční kartáč se nespouští Zkontrolujte, zda aktivátoru bočního kartáče něco nepřekáží W4: Unavailable Doplňkový roztok nepovolen Režim roztoku není k dispozici W5: No Side Brush Boční kartáč není aktivován Boční kartáč není k dispozici W6: Ec Offline Systém ec-h2o nepracuje Vypněte zařízení a znovu jej zapněte. Pokud se výstražný kód stále zobrazuje, dále stroj nepoužívejte a obraťte se na servisního zástupce firmy Tennant. W7: Not Active Tlačítko neaktivní Tlačítko není aktivní pro použití W8: No Vac. Amps Sací ventilátor nefunguje Zkontrolujte připojení kabeláže. V případě W9: Open R/R Brush Pravý / zadní kartáč nepracuje W10: Open L/F Brush Levý /přední kartáč nepracuje W11: Open SD Brush Boční kartáč nepracuje odpojení kabeláž znovu zapojte. Pokud se výstražný kód stále zobrazuje, dále stroj nepoužívejte a obraťte se na servisního zástupce firmy Tennant. W12: Solution Off Neteče roztok do čisticí hlavy Stisknutím tlačítka průtoku on / off aktivujte průtok roztoku. W13: Side Offline Boční kartáč nepracuje Vypněte zařízení a znovu jej zapněte. Pokud se výstražný kód stále zobrazuje, dále stroj nepoužívejte a obraťte se na servisního zástupce firmy Tennant. 31

34 OBSLUHA DOPLŇKY 3. Vytáhněte rozstřikovací trysku ze zadní části zařízení a dle potřeby ji vyčistěte. ROZSTŘIKOVACÍ TRYSKA (DOPLNĚK) Rozstřikovací tryska se používá pro čištění zařízení a jeho okolí. Zdroj vody/roztoku pro rozstřikovací trysku poskytuje nádrž na roztok. PRO VAŠI BEZPEČNOST: Během servisu zařízení nepoužívejte tlakové stříkání ani postřik hadicí v blízkosti elektrických komponentů. PRO VAŠI BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše. 1. Zapněte zařízení. 2. Stisknutím horní části spínače rozstřikovací trysky zapnete rozstřikovací trysku. Při zapnutí rozstřikovací trysky se rozsvítí žárovka na spínači. 4. Po čištění opatrně vytáhněte hadici a umožněte, aby se hadice s rozstřikovací tryskou zatáhla zpět do stroje. POZNÁMKA: Nadále přidržujte rozstřikovací trysku a kontrolujte hadici, zatímco se zatahuje zpátky do stroje. Je-li rozstřikovací tryska uvolněna a rychle zatažena zpět do stroje, může dojít k poškození stroje a/nebo sady rozstřikovací trysky. 5. Položte rozstřikovací trysku zpátky na hák. T12 6. Stisknutím spodní části spínače rozstřikovací trysky vypnete přívod vody. Při vypnutí rozstřikovací trysky žárovka na spínači zhasne. T12XP POZNÁMKA: Před pokračováním čištění se ujistěte, že je spínač rozstřikovací trysky vypnutý. Ponecháte-li spínač rozstřikovací trysky zapnutý, může být poškozeno čerpadlo rozstřikovací trysky. 32

35 OBSLUHA PRODLOUŽENÝ VYSAVAČ (DOPLNĚK) Použijte odsávací nástavec k čištění oblastí mimo dosah zařízení. 4. Otočte sací trysku do sací polohy a prodlužte rukojeť na požadovanou délku. VAROVÁNÍ: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. 1. Odpojte lanko odsávacího nástavce ze zásobníku na roztok. 5. Zapněte zařízení. 6. Stiskněte tlačítko pro sací ventilátor / stírací lištu a zapněte sací ventilátor. Stírací lišta se zcela sklopí. 2. Odejměte odsávací nástavec / sací hadici stírací lišty ze zadní stírací lišty. T12 T12XP 7. Odsajte rozlitý materiál z podlahy. 3. Nasaďte krytku odsávacího nástavce do vysávacího příslušenství v odsávacím nástavci. 33

36 OBSLUHA 8. Po ukončení odsávání stisknutím tlačítka pro sací ventilátor / stírací lištu vypněte sací ventilátor. Stírací lišta se zvedne. 9. Vypněte stroj. OCHRANA ZADNÍ STÍRACÍ LIŠTY (DOPLNĚK) Chránič zadní stírací lišty chrání zadní lištu před poškozením. 10. Sejměte krytku prodlouženého vysavače ze sacího příslušenství vraťte sací trysku do polohy pro uskladnění a rukojeť zpět na skladovací délku. Chránič zadní stírací lišty zařadíte do funkce tak, že vytáhnete kolík, sklopíte tyč chrániče a kolík zasunete. 11. Znovu dosaďte prodloužený vysavač / sací hadici stírací lišty na zadní stírací lištu. 12. Umístěte sací hadici do výklenku pro sací hadici v zásobní nádrži. 13. Nacvakněte lanko prodlouženého vysavače na zásobník pro roztok a zajistěte prodloužený vysavač / sací hadici stírací lišty v zařízení. 34

37 OBSLUHA BOČNÍ KARTÁČ (DOPLNĚK) Boční kartáč odklízí nečistoty do dráhy hlavních kartáčů. VAROVÁNÍ: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. 1. Zapněte zařízení. 2. Stisknutím horní části spínače bočního kartáče aktivujete sadu bočního kartáče. T12 T12XP 3. Stiskněte tlačítko pro 1-Step zametání. Spustí se sada bočního kartáče s hlavním kartáčem. POZNÁMKA: Tlačítko 1-Step čištění řídí sadu bočního kartáče, když je spínač bočního kartáče v poloze zapnuto (horní poloha). 4. Pro zahájení čištění stlačte akcelerační pedál. 5. Stiskněte spodní část spínače bočního kartáče, čímž zastavíte a zvednete boční kartáč. 35

38 OBSLUHA ŘEŠENÍ PROBLÉMŮ Problém Příčina Řešení Zařízení nefunguje Je aktivováno tlačítko pro nouzové zastavení Obnovte funkci pootočením tlačítka ve směru hodinových ručiček Byla zjištěna porucha stroje Viz VAROVNÉ INDIKÁTORY nebo VAROVNÉ KÓDY Vybité akumulátory Nabijte akumulátory Uvolněný kabel akumulátoru(ů) Dotáhněte kabel(y) akumulátoru Nefunkční akumulátor(y) Vyměňte akumulátor(y) Nefunkční hlavní spínač Kontaktujte servisního zástupce společnosti Tennant Závada na rozvodné desce Kontaktujte servisního zástupce společnosti Tennant Nedostatečné nebo žádné odsávání vody Opotřebované stěrače Proveďte rotaci nebo výměnu stěračů Stírací lišta není nastavena Proveďte nastavení stírací lišty Ucpaná stírací lišta Vyčistěte stírací lištu Povolená sací hadice Upevněte spojení sací hadice Ucpaná sací hadice Propláchněte sací hadici Sací hadice je poškozená Vyměňte sací hadici Znečištěný vstupní filtr sacího Vyčistěte vstupní filtr ventilátoru Na stírací liště jsou zachyceny Odstraňte nečistoty ze stírací lišty nečistoty Sací hadice stírací lišty nebo Připojte nebo vyměňte sací hadici sběrné nádrže je odpojena nebo poškozena Kryt zásobníku není úplně uzavřen Zkontrolujte, co překáží uzavření Poškozené těsnění na sběrné Vyměňte těsnění nádrži Sací ventilátor se nezapíná Plná sběrná nádrž Vypusťte sběrnou nádrž Sběrná nádrž je naplněna pěnou Vyprázdněte sběrnou nádrž Používejte jiný čisticí přípravek nebo menší množství Použijte odpěňovač Na podlahu přiváděno malé Prázdná nádrž na roztok Naplňte nádrž na roztok množství nebo žádný roztok Průtok roztoku je vypnut Zapněte průtok roztoku Vedení přívodu roztoku je ucpané Propláchněte vedení přívodu roztoku Ucpaný nebo zatuhlý solenoidový Vyčistěte nebo vyměňte ventil přívodu roztoku Nedostatečné čištění Nečistoty se zachycují na kartáčích Odstraňte nečistoty z kartáčů Používá se nesprávný čisticí prostředek / kartáč Kontaktujte servisního zástupce společnosti Tennant a požádejte jej o doporučení Opotřebované čisticí kartáče Vyměňte čisticí kartáče / kotouče Nadměrný tlak kartáče Snižte tlak čisticího kartáče Nerovnoměrný tlak kartáče Vyrovnejte čisticí hlavu Vana na nečistoty je plná Vyprázdněte vanu na nečistoty Poškozené hnací řemeny kartáče Vyměňte řemeny na válcové čisticí hlavě Nedostatečné nabití akumulátorů Nabijte akumulátory, dokud se nabíječka automaticky nevypne 36

39 OBSLUHA Problém Příčina Řešení Krátká délka chodu Akumulátory nejsou plně nabité Nabíjejte akumulátory, dokud se nabíječka automaticky nevypne Vadný akumulátor / vadné Vyměňte akumulátor(y) akumulátory Akumulátory vyžadují údržbu Viz ÚDRŽBA AKUMULÁTORŮ Nefunkční nabíječka Vyměňte nabíječku akumulátorů Model ec-h2o: Varovný indikátor a indikátor nesprávné funkce blikají červeně Model ec-h2o: Varovný indikátor a indikátor nesprávné funkce svítí červeně V modulu se usazují minerální látky Ucpaný modul Vadné čerpadlo roztoku Propláchněte modul (viz POSTUP PROPLÁCHNUTÍ MODULU ec-h2o) Kontaktujte servisního zástupce společnosti Tennant Vyměňte čerpadlo roztoku 37

40 ÚDRŽBA ÚDRŽBA PŘEHLED ÚDRŽBY Níže uvedená tabulka uvádí zodpovědnou osobu pro každou proceduru. O = Operátor. T = Školený personál. Interval Zodpovědná osoba Položka Popis Postup Denně O 1 Boční a zadní stírací lišty Zkontrolujte poškození a opotřebení O 2 Hlavní kartáče Zkontrolujte poškození, opotřebení a nečistoty O 3 Sběrná nádrž Vyčistěte nádrž a zkontrolujte těsnění krytu O 4 Vstupní filtr sacího ventilátoru O 5 Pouze válcové kartáče: vana na nečistoty O 12 Boční kartáč (doplněk) Zkontrolujte poškození, opotřebení, nečistoty O 12 Stírací lišta bočního kartáče (doplněk) Mazivo/ kapalina Číslo servisních bodů Vyčistit - 1 Vyčistit - 1 Zkontrolujte poškození a opotřebení

41 Interval Každý týden Zodpovědná osoba Položka Popis Postup T 7 Akumulátorové články Zkontrolujte hladinu elektrolytu Mazivo/ kapalina ÚDRŽBA Počet servisních bodů DV hodin T 6 Kolečka stírací lišty Promažte SPL 2 a otočné body T 1 Boční a zadní stírací lišty Zkontrolujte ohyb a výšku - 4 O 2 Hlavní kartáče (válcové) Otáčejte kartáči zepředu dozadu hodin 200 hodin 500 hodin hodin T 13 Zástěrky čisticí hlavy (kotouč) T 7 Systém doplňování elektrolytu (doplněk) T 7 Koncovky a kabely akumulátorů T 8 Hnací řemeny válcových kartáčů T 13 Řetěz řízení (pouze T12XP) Zkontrolujte zástěrky z hlediska poškození a opotřebení - 2 Zkontrolujte hadice - Mnoho a připojení z hlediska poškození a opotřebení Zkontrolujte a vyčistěte - 12 Zkontrolujte poškození a opotřebení Mazání, kontrola napnutí a kontrola poškození a opotřebení. - 2 GL 1 T 9 Převodový řetěz řízení Mazání, kontrola napnutí a kontrola poškození a opotřebení. GL 1 T 10 Motor(y) sacího ventilátoru Zkontrolujte motor kartáčů - 1 (2) O 11 Pneumatiky Zkontrolujte poškození - 3 a opotřebení T 8 Motory hlavního kartáče Kontrola motorů kartáčů - 2 (4) (kontrola poprvé po hodinách, potom vždy každých 100 hodin) T 12 Motor bočního kartáče Kontrola motorů kartáčů - 1 (kontrola poprvé po hodinách, potom vždy každých 100 hodin) MAZIVO/KAPALINA DV... destilovaná voda. SPL... speciální mazací prostředek, vazelína Lubriplate EMB (katalog. č. TENNANT: ) GL... SAE 90 převodový mazací prostředek POZNÁMKA: V případě velmi prašného provozního prostředí se může vyžadovat zkrácení intervalů. 39

42 ÚDRŽBA MAZÁNÍ PRO VAŠI BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte zařízení a vyjměte klíček. KOLEČKA ZADNÍ STÍRACÍ LIŠTY Kolečka stírací lišty a otočné body namažte jednou za každých 50 hodin. ŘETĚZ ŘÍZENÍ (POUZE T12XP) Řetěz řízení je umístěn na sloupku řízení přímo pod ovládacím panelem. Každých 200 hodin zkontrolujte poškození nebo opotřebení řetězu řízení a namažte jej. PŘEVODOVÝ ŘETĚZ ŘÍZENÍ Převodový řetěz řízení se nachází přímo nad předním kolem. Každých 200 hodin zkontrolujte poškození nebo opotřebení převodového řetězu řízení a namažte jej. 40
