1 Electrolux ecostore Nová generace chladicích a mrazicích skříní Květen 2012

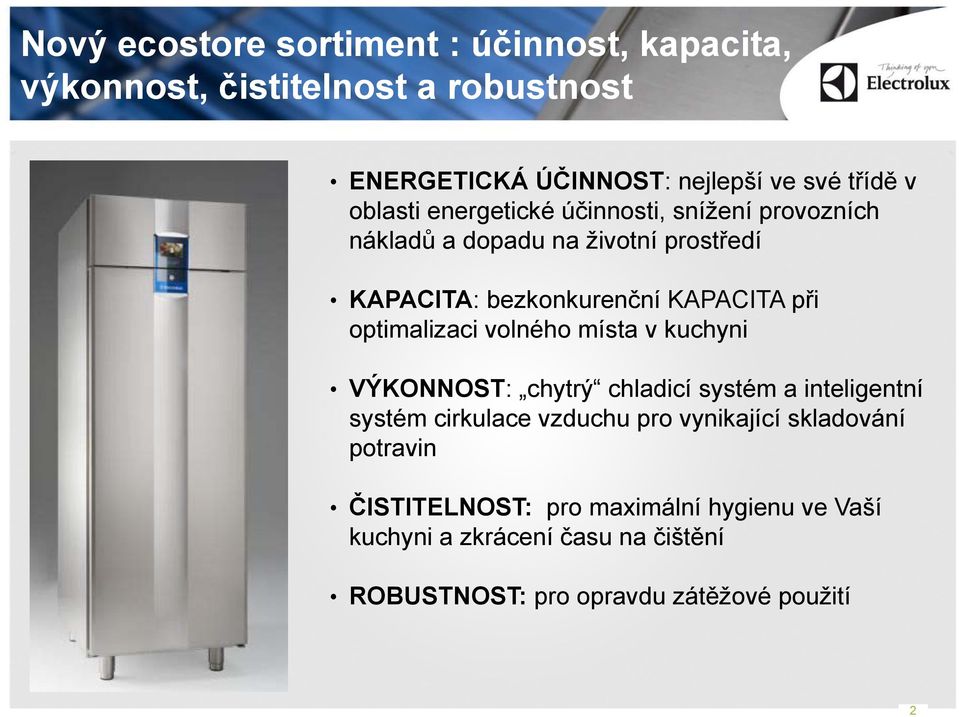

2 Nový ecostore sortiment : účinnost, kapacita, výkonnost, čistitelnost l t a robustnost t ENERGETICKÁ ÁÚČINNOST: nejlepší ve své třídě v oblasti energetické účinnosti, snížení provozních nákladů a dopadu na životní prostředí KAPACITA: bezkonkurenční KAPACITA při optimalizaci volného místa v kuchyni VÝKONNOST: chytrý chladicí systém a inteligentní systém cirkulace vzduchu pro vynikající skladování potravin ČISTITELNOST: pro maximální hygienu ve Vaší kuchyni a zkrácení času na čištění ROBUSTNOST: pro opravdu zátěžové použití 2

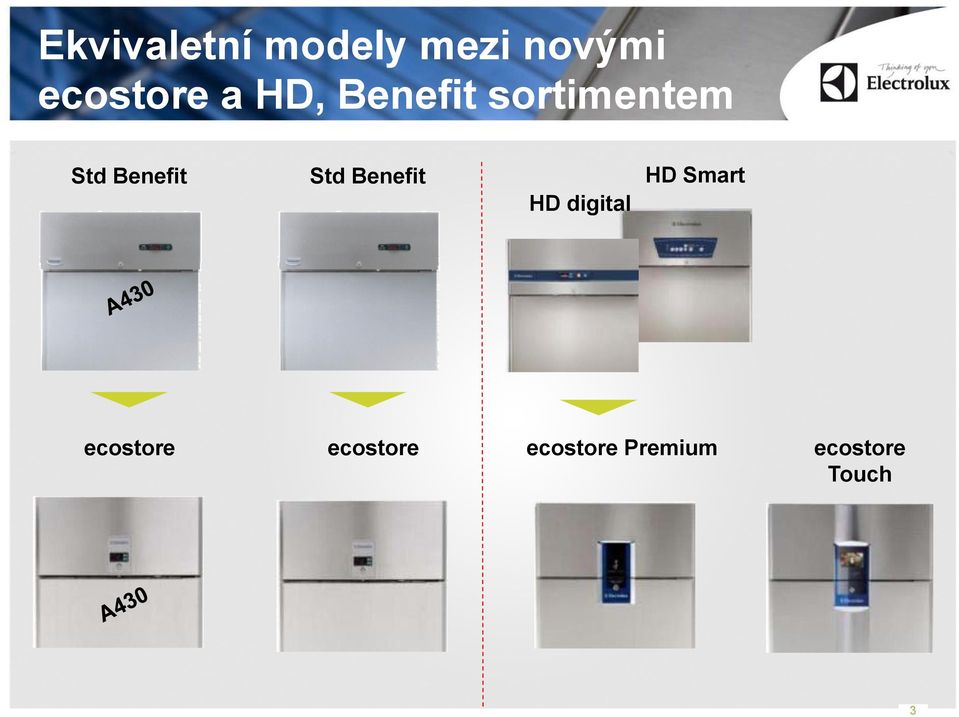

3 Ekvivaletní modely mezi novými ecostore a HD, Benefit sortimentem Std Benefit Std Benefit HD Smart HD digital ecostore ecostore ecostore Premium ecostore Touch 3

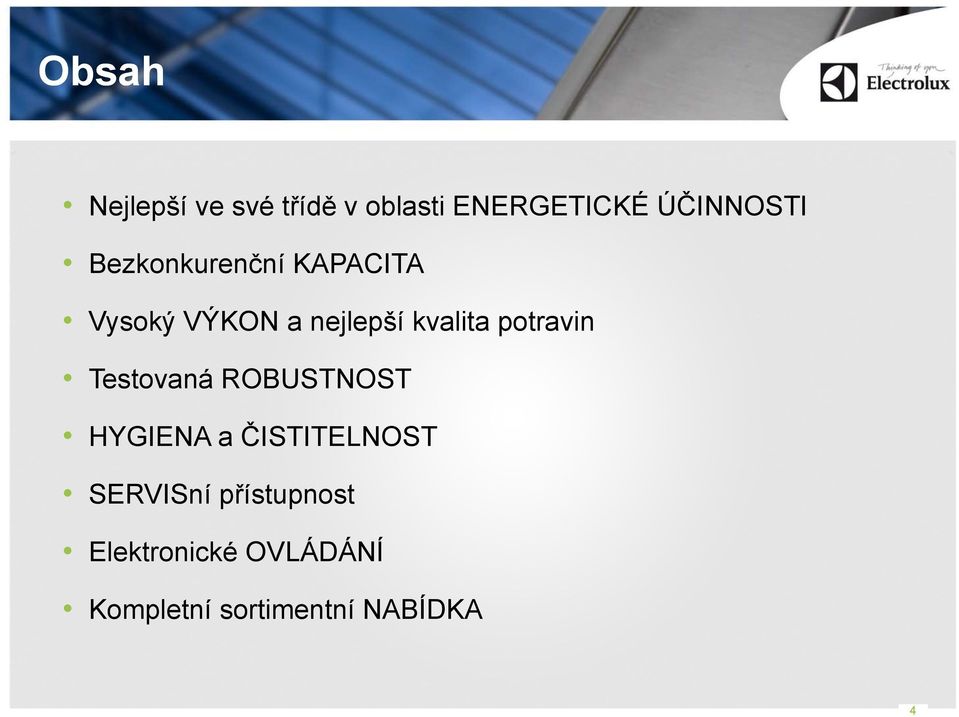

4 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Á Kompletní sortimentní NABÍDKA 4

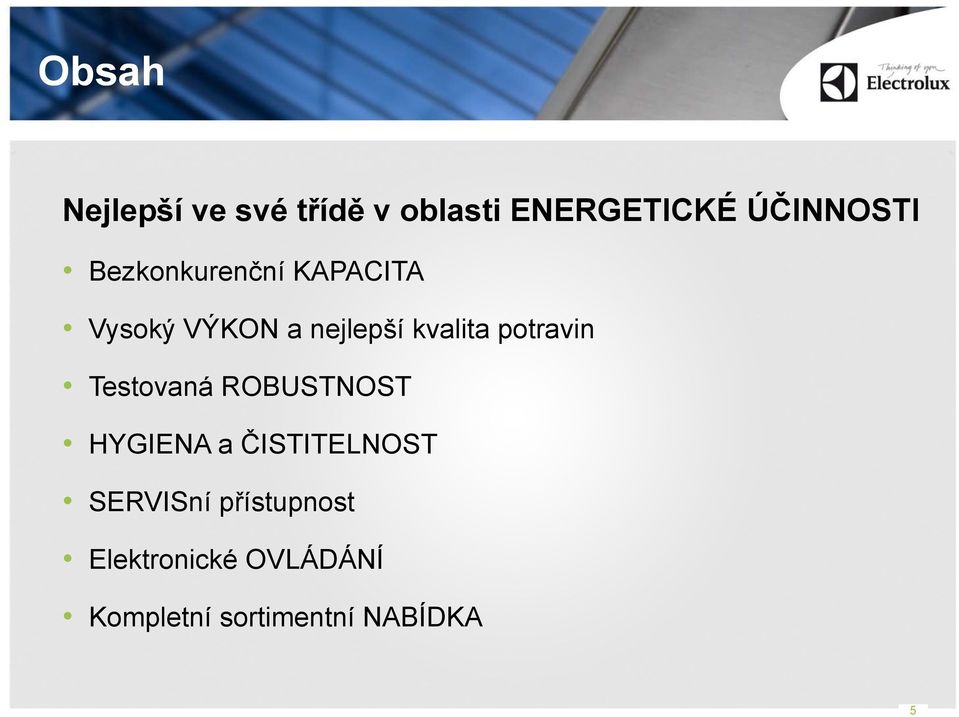

5 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční k č KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 5

6 EU vydává nové směrnice stanovující minimální limity účinnosti pro chladicí a mrazicí skříně Kyotský protokol a podobné lokální programy vedou EU/USA/Japan ke snížení emisí CO 2 emissions o 20% do roku 2020 V Evropě, EU směrnice vedou zákony na úrovni jednotlivých zemí V Severní Americe stanoví pravidla nezávislé sdružení podobné Energy Star Na Evropské úrovni již existuje technická komise pracující na směrnici, která má být zavedena během roku V lednu 2012 na konzultantském fóru, byla přijata jako pracovní základ italská energetická klasifikace /CECED. Někteří velcí zákazníci (McDonalds, Starbucks, YUM!, Tesco) se připravují na tento proces Pro chladicí zařízení bude tento proces převeden do : Dramatického snížení Spotřeby Energie (nepřímo snížení emise CO 2 ) Snížení skleníkového efektu (přímé snížení emisí CO 2 ) prostřednictvím použití Hydrokarbonu jak pro chladicí plyny tak pro hnací plyny pěnové izolace. 6

7 Energetická klasifikace pro profesionální chlazení je již nyní realitou v Itálii CECED je asociace výrobců domácích a profesionálních spotřebičů Jejími členy je více jak 100 výrobců domácích a profesionálních spotřebičů Energetická třída: nejnižší třídou je 1, nejvyšší je 7 (v budoucnu bude rozšířena na 10) Spotřeba energie podle CECED metodologie Net objem podle CECED definice 7

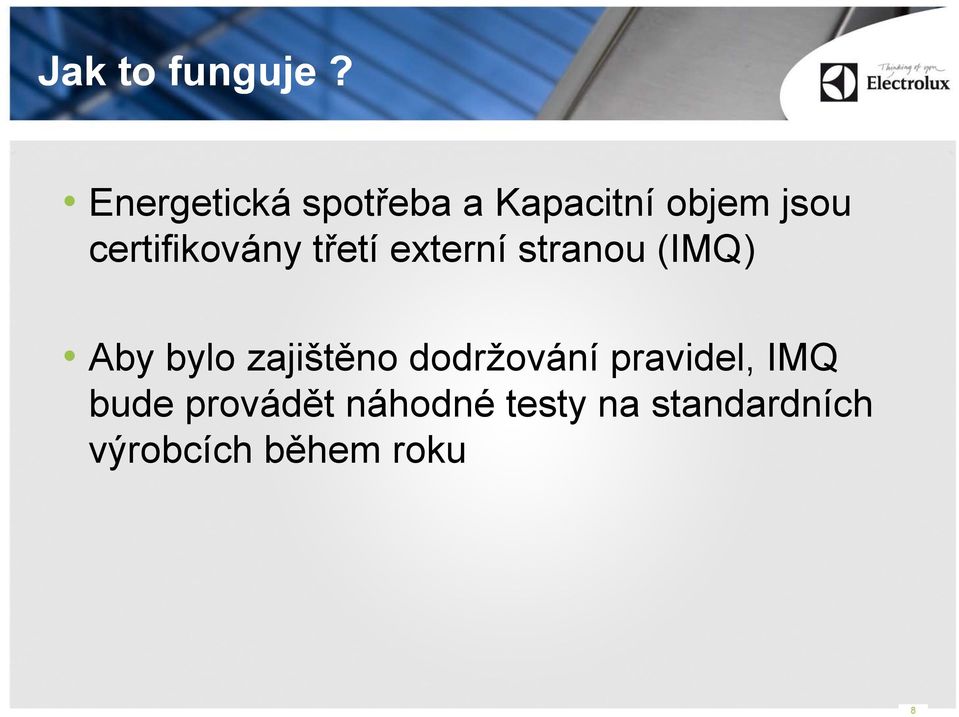

8 Jak to funguje? Energetická spotřeba a Kapacitní objem jsou certifikovány třetí externí stranou (IMQ) Aby bylo zajištěno dodržování pravidel, IMQ bude provádět náhodné testy na standardních výrobcích během roku 8

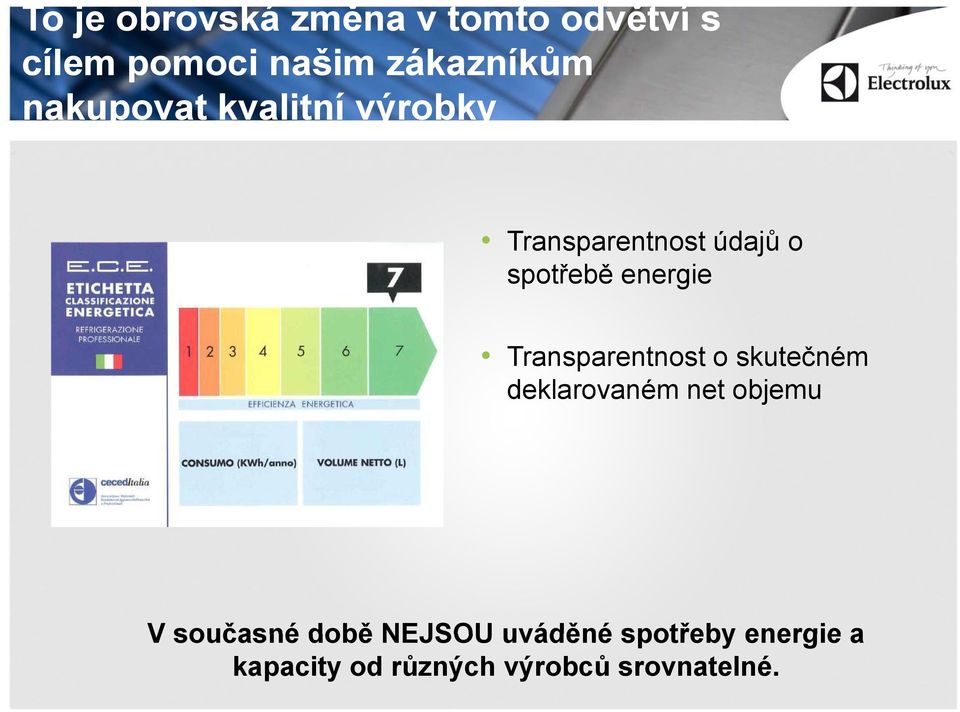

9 To je obrovská změna v tomto odvětví s cílem pomoci našim zákazníkům nakupovat kvalitní výrobky Transparentnost údajů o spotřebě energie Transparentnost o skutečném deklarovaném net objemu V současné době NEJSOU uváděné spotřeby energie a V současné době NEJSOU uváděné spotřeby energie a kapacity od různých výrobců srovnatelné.

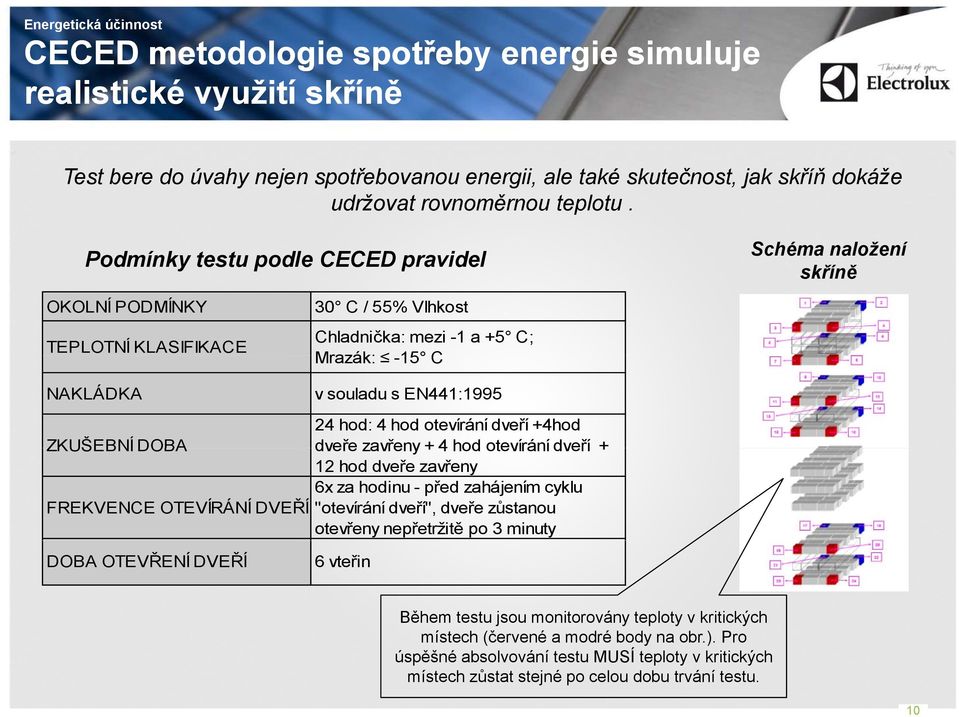

10 Energetická účinnost CECED metodologie spotřeby energie simuluje realistické využití skříně Test bere do úvahy nejen spotřebovanou energii, ale také skutečnost, č t jak skříň dokáže udržovat rovnoměrnou teplotu. Podmínky testu podle CECED pravidel Schéma naložení skříně OKOLNÍ PODMÍNKY TEPLOTNÍ KLASIFIKACE 30 C / 55% Vlhkost Chladnička: mezi -1 a +5 C; Mrazák: -15 C NAKLÁDKA v souladu s EN441: hod: 4 hod otevírání dveří +4hod ZKUŠEBNÍ DOBA dveře zavřeny + 4 hod otevírání dveří + 12 hod dveře zavřeny 6x za hodinu - před zahájením cyklu FREKVENCE OTEVÍRÁNÍ DVEŘÍ "otevírání dveří", dveře zůstanou otevřeny nepřetržitě po 3 minuty DOBA OTEVŘENÍ DVEŘÍ 6 vteřin Během testu jsou monitorovány teploty v kritických místech (červené a modré body na obr.). Pro úspěšné absolvování testu MUSÍ teploty v kritických místech zůstat stejné po celou dobu trvání testu. 10

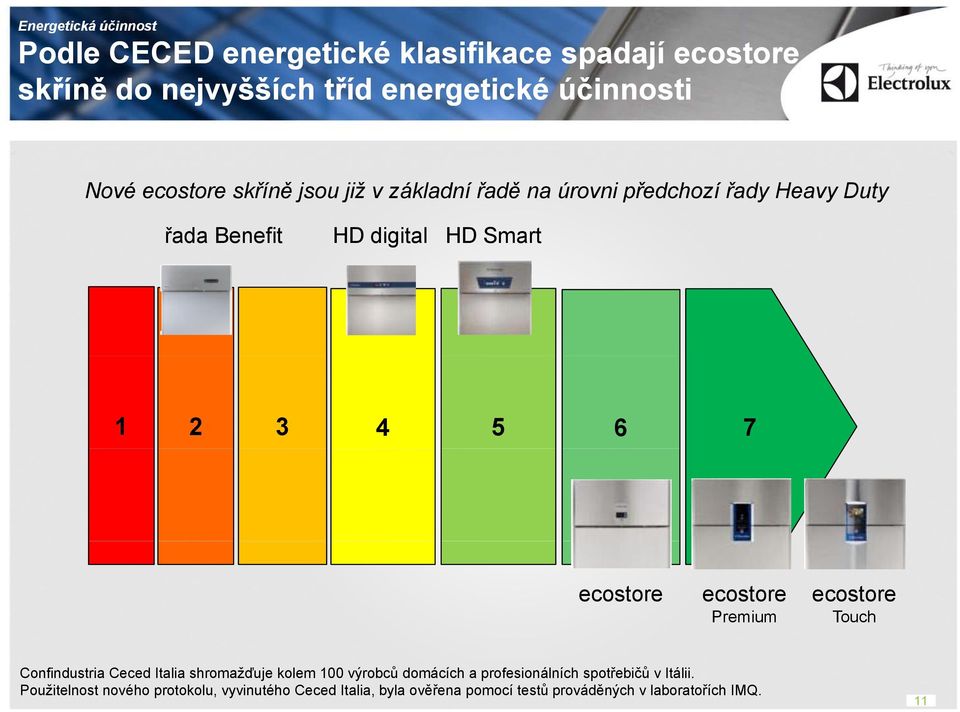

11 Energetická etická účinnost Podle CECED energetické etické klasifikace spadají ecostore skříně ě do nejvyšších tříd energetické účinnosti Nové ecostore skříně jsou již v základní řadě na úrovni předchozí řady Heavy Duty řada Benefit HD digital HD Smart ecostore ecostore Premium ecostore Touch Confindustria Ceced Italia shromažďuje kolem 100 výrobců domácích a profesionálních spotřebičů v Itálii. Použitelnost nového protokolu, vyvinutého Ceced Italia, byla ověřena pomocí testů prováděných v laboratořích IMQ. 11

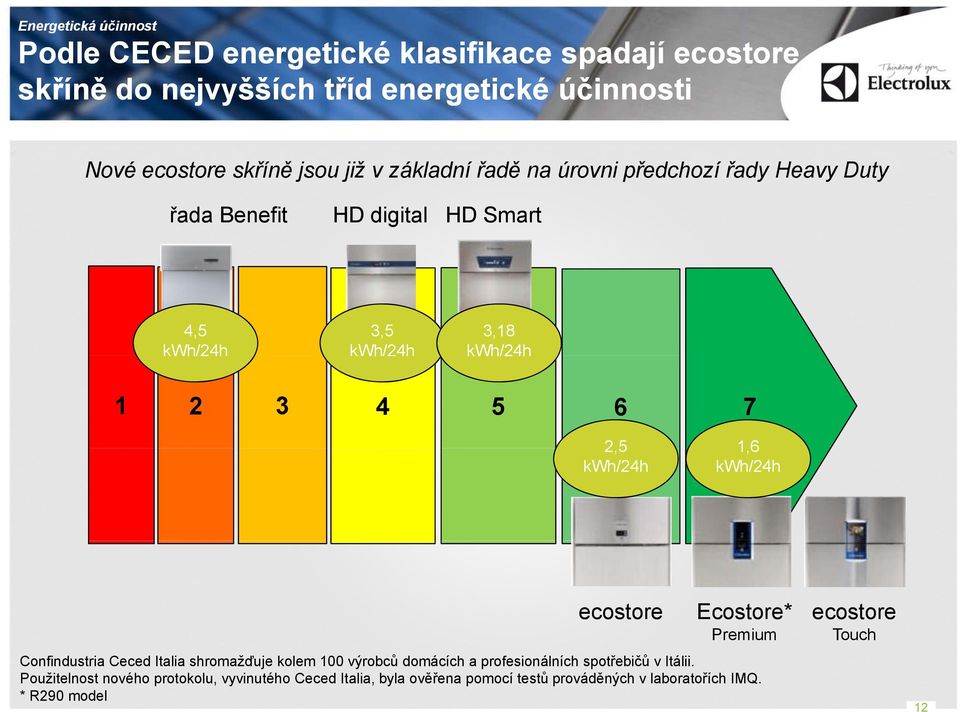

12 Energetická etická účinnost Podle CECED energetické etické klasifikace spadají ecostore skříně ě do nejvyšších tříd energetické účinnosti Nové ecostore skříně jsou již v základní řadě na úrovni předchozí řady Heavy Duty řada Benefit HD digital HD Smart 4,5 3,5 3,18 kwh/24h kwh/24h kwh/24h ,5 16 1,6 kwh/24h kwh/24h ecostore Ecostore* Premium Confindustria Ceced Italia shromažďuje kolem 100 výrobců domácích a profesionálních spotřebičů v Itálii. Použitelnost nového protokolu, vyvinutého Ceced Italia, byla ověřena pomocí testů prováděných v laboratořích IMQ. * R290 model ecostore Touch 12

13 Energetická etická účinnost Velká Británie již stanovila standardizovanou metodiku pro měření spotřeby energie ECA metodologie je základem pro Všechny Evropské energetické štítky (DEST, EIA, CECED) a bude s největší pravděpodobností základem pro právní předpisy EU Podmínky testu podle ECA* pravidel OKOLNÍ PODMÍNKY TEPLOTNÍ KLASIFIKACE NAKLÁDKA 30 C / 55% Vlhkost M1: between -1 and +5 C; L1: -15 C v souladu s EN441: hod; pro každých 24 hod: 12 hod ZKUŠEBNÍ DOBA otevírání dveří + 12 hod dveře uzavřeny 6x za hodinu - před zahájením cyklu FREKVENCE OTEVÍRÁNÍ DVEŘÍ "otevírání dveří", dveře zůstanou otevřeny netpřetržitě po 3 minuty 12 vteřin (dveře otevřeny min. 10 vteřin DOBA OTEVÍRÁNÍ DVEŘÍ pod úhlem 60 ) Schéma naložení skříně Během testu jsou monitorovány teploty v kritických místech (červené a modré body na obr.). Pro úspěšné absolvování testu MUSÍ teploty v kritických místech zůstat stejné po celou dobu trvání testu. ECA je program vytvoření vládou Velké Británie pro řízení změny klimatu. Je navržen tak, aby povzbuzoval k investicím do energeticky úsporných zařízení. 13

14 ecostore sortimentní nabídka Nejlepší v třídě v energetické účinnosti ecostore Premium a ecostore Touch skříně (1 dveře) index spotřeby (kwh/48 hod*m3) podle ECA metodologie 25,0 Liebherr: GKPV 20,06590: 6,36 kwh h/48*m3 15,0 10,0 6,1 Index spotřeby (kwh/48 hod*m3) Gram Plus M/K 600 (R290): 9,3 Foster EcoPrem 600H (R290): 8,3 Williams Garnet HG1T (R290): 13,0 15,6 6,6 17,3 9,9 22,6 Foster EcoPro 600H (R290): 8,3 5,0 Williams Jade HJ1 (R290): 13,7 0,0 ECOSTORE touch* HD Smart ECOSTORE premium* HD Digit ECOSTORE Benefit *R290 verze 14

15 Současná nabídka je schopná pokrýt všechny evropské energetické úsporné programy ECA: Enhanced Capital Daňový ň odpočet č (100% Allowance ; výrobek musí být na seznamu Energy Technology List investované částky může být odečteno od zdanitelných příjmů Specifická UK nabídka EIA: Energie Investerings Aftrek DEST: Danish Energy Saving Trust Daňový odpočet (44% investované částky y může být odečteno od zdanitelných příjmů) Dánská vláda důrazně ě doporučuje, č aby instituce kupovaly pouze DEST certifikované výrobky Dánsko a Holandsko a ecostore Premium a Touch CECED italia: Asociace italských výrobců domácích a profesionálních spotřebičů Od října 2011 CECED zahájil certifikaci energetické účinnosti 15

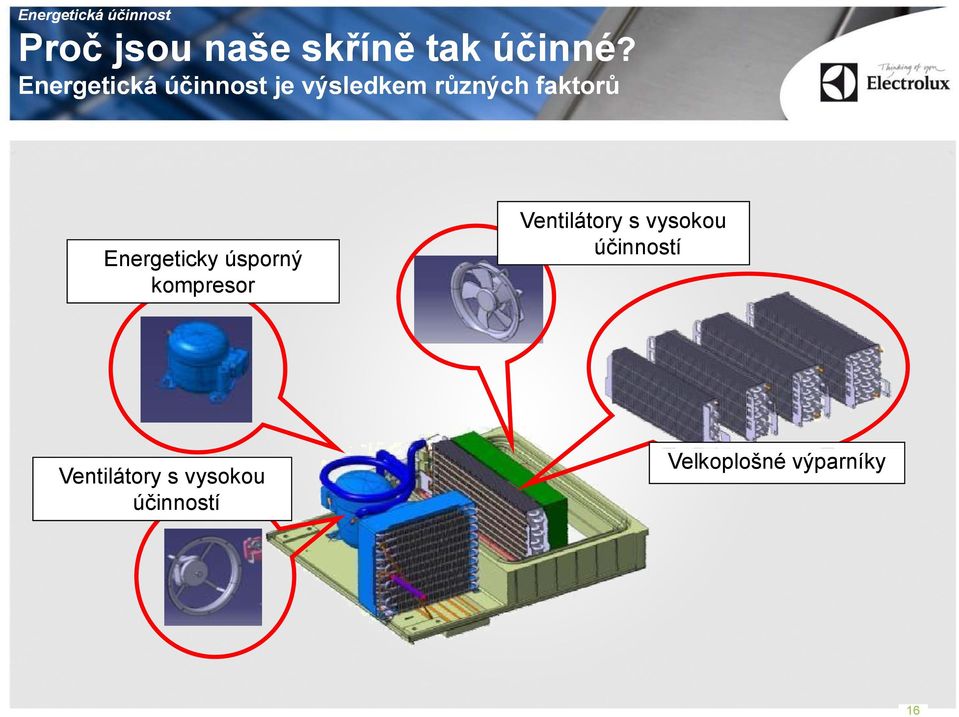

16 Energetická účinnost Proč jsou naše skříně tak účinné? Energetická účinnost je výsledkem různých ů faktorů ů Energeticky úsporný kompresor Ventilátory s vysokou účinností Ventilátory s vysokou účinností Velkoplošné výparníky 16

17 Energetická etická účinnost Vylepšená izolace komory pro optimální rozložení teploty ve skříni Izolace stěn Xtra izolační 3 komorové těsnění Těsnění je plně integrované do dveří ke zlepšení tepelné izolace. 75 mm izolace stěn Nové široké balonové těsnění s tříkomorovou izolační zónou snižuje energetické ztráty 75 mm silná izolace stěn a nové vylepšené těsnění minimalizuje energetické ztráty 17

18 Energetická etická účinnost Vylepšená izolace chladicí jednotky 60 mm silná izolace pro XXX cm thick insulation to minimalizace tepelných minimize energy loss ztrát Kompresor, ventilátory a kondenzátor jsou všechno komponenty, které mohou ohřívat strop skříně. Dobrá izolace je klíčem ke zlepšení energetické účinnosti Strop skříně je nejteplejší částí zařízení a je velice důležité ji účinně izolovat od studené komory. 18

19 Energetická etická účinnost Použití Hydrocarbonů jak v chladicím médiu tak i v pěnové ě izolaci i zvyšuje účinnost skříně ě Cyklopentan R290 chladicí plyn Používá se v procesu vypěnění skříně, zvyšuje izolaci a udrží pěnové izolační vlastnosti déle než tradiční plyny (po 42 dnech se stává tradiční izolační pěna o 18% méně účinnou) Při využití jako chladicí médium zvyšuje účinnost zařízení a snižuje poškození mechanických částí. Vliv na ozónovou díru Vliv na skleníkový efekt Izolační účinnost Stálost v atmosféře index index index roky CFC R HCFC R HFC R134a/R404a HC Cyklopentane 0 0, R Množství izolačního plynu je 6 až 10 krát vyšší než chladicího plynu. Opravdu zelené výrobky MUSÍ používat v obou případech hydrocarbon. 19

20 Energetická etická účinnost Optimalizovaný odmrazovací cyklus pouze když je to nutné a pouze po nezbytnou dobu. ecostore Touch ecostore Premium Frost Watch Control 4 Patentovaný algoritmus* který zpracovává informace od 4 čidel a snižuje počet nutných odmrazovacích cyklů. Odmrazovací cyklus je aktivován pouze tehdy, když je na výparníku vytvořen led a skončí ihned, jakmile led zcela roztaje. Frost Watch Control spustí se pouze v případě, když se na výparníku tvoří led, v závislosti na používání stroje (počet provozních hodin kompresoru a počet dveří) mění četnost odmrazování a skončí ihned, jakmile led zcela roztaje. Obě funkce zahrnují funkci zdokonaleného odmrazování a řízení ventilátoru výparníku způsob odmrazování se mění v závislosti na nastavené teplotě: elektricky při teplotě pod +2 C, zatímco odmrazování prouděním vzduchu při teplotách nad +2 C, čímž dochází k úsporám energie. * Patent číslo EU

21 Energetická etická účinnost Inteligentní vyhřívaný rám dveří a LED osvětlení snižují spotřebu energie Inteligentní vyhřívaný Vnitřní LED osvětlení Dveřní mikrospínač rám dveří Vyhřívaný rám zabraňuje kondenzaci LED osvětlení má nejnižší spotřebu energie ve srovnání s ostatními druhy osvětlení* Dveřmi ovládaný optický spínač vypíná ventilátor pro snížení spotřeby energie a také zabránění zbytečného větrání skříně. Vyhřívání se zapíná v závislosti na vnější teplotě * * *k dispozici u ecostore Touch a ecostore Premium skříní 21

22 Energetická etická účinnost Optimalizované odmrazování a odpařování horkým plynem pro snížení spotřeby energie Optimalizované odmrazovací zařízení Odpařování kondenzátu horkým plynem Nové uspořádání odmrazovacích topných těles maximalizuje tepelnou výměnu a zaručuje Nižší spotřebu energie Rychlejší odmrazování Kondenzát je odpařován zbytkovým teplem z plynu kompresoru 22

23 Energetická etická účinnost Vysoká energetická účinnost je součtem mnoha faktorů VYSPĚLÉ ELEKTRONICKÉ FUNKCE (frost watch control, LED osvětlení, inteligentní rám dveří) CHYTRÝ CHLADICÍ SYSTÉM A SYSTÉM DITRIBUCE VZDUCHU V KOMOŘE R290 a Cyklopenthane Vysoce účinné komponenty (kompresor, ventilátory a velkoplošné výparníky) ZDOKONALENÁ IZOLACE (3 komorové dveřní těsnění, 75 mm izolace stěn ) 23

24 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční k č KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 24

25 Bezkonkurenční kapacita ECA definice i net kapacity ECA definice net kapacity bere do úvahy POUZE skutečně využitelný prostor Hranice plnění ě Pouze rozměr GN roštu (GN2/1) je základem pro objem Net kapacita je definována jako : Objem mezi první spodní pozicí pro rošt a horním označením hranice plnění komory, kdy základem objemu je pouze rozměr GN roštu. První pozice pro rošt 25

26 Bezkonkurenční kapacita Řada Ecostore s net kapacitou 513 litrů podle ECA pravidel Ecostore Pojme až 25 GN 2/1-040 nádob!! Net Kapacita 513 L * * Na základě ECA defiinice Objem vzrostl díky optimalizaci výšky chladicí jednotky a využití skrytého výparníku

27 Bezkonkurenční kapacita Řada Ecostore nabízí více jak 100L objemu navíc ve srovnání s řadou Benefit Řada Ecostore Řada d Benefit Net Kapacita 513L * Net kapacita o 106 L více než u řady y Benefit Net Kapacita 407L * 7 Objem vzrostl díky optimalizaci výšky chladicí jednotky * Na základě ECA defiinice a využití skrytého výparníku 27

28 Bezkonkurenční kapacita Řada Ecostore nabízí více jak 55L objemu navíc ve srovnání s řadou HD Řada d Ecostore Řada HD Net Kapacita 513L * Net kapacita o 56 L více než u řady HD Net Kapacita 458 L * Objem vzrostl díky optimalizaci výšky chladicí jednotky * Na základě ECA defiinice (a využití skrytého výparníku) 28

29 Rozměry: Nová řada umožňuje snadnou náhradu stávajících skříní 795 Heavy Duty Hloubka je v souladu s nabídkou na trhu ECOSTORE ŘADA Užší než průměrná přední šířka umožňuje snadnou výměnu

30 Energetická etická účinnost Většina levných levných skříní je v Třídě 1 Nové ecostore skříně ě jsou již v základní řadě na úrovni předchozí ř řady d Heavy Duty řada Benefit HD digital HD Smart 4,5 3,5 3,18 kwh/24h kwh/24h kwh/24h ,5 16 1,6 kwh/24h kwh/24h 5,2 kwh/24h ecostore Ecostore* Premium Confindustria Ceced Italia shromažďuje kolem 100 výrobců domácích a profesionálních spotřebičů v Itálii. Použitelnost nového protokolu, vyvinutého Ceced Italia, byla ověřena pomocí testů prováděných v laboratořích IMQ. * R290 model ecostore touch 30

31 Prodejní simulace kusového prodeje nahrazení chladící í skříně ě tř.1 skříní í tř.7 Roční energetické úspory: kwh 445 Litrů 5,2*365= kwh/rok Litrů 1,6*365 = 584 kwh/rok Roční úspora nákladů: 224 euro (0,17 euro/kwh) Delta kapacita: 68 Litrů (+15%) 10*365= Litrů kwh/rok Litrů 3,16*365 = kwh/rok Roční energetické úspory: kwh Roční úspora nákladů : 425 euro (0,17 euro/kwh) Delta Kapacita: 258 Litrů (+28%) * Objem podle ECA 31

32 Simulace s instalací 1500 L lt Litrů Litrů Celková roční spotřeba: 16*365 1,6 + 3,16*365 = kwh/rok Roční energetické úspory : kwh Roční energetické úspory : 648 euro (0,17 euro/kwh) ů 550 Litrů Litrů kwh/rok lt Delta kapacita= 326 Litrů (+24%) Roční spotřeba: 5,2* *365= * Objem podle ECA 32

33 Simulace s instalací 2000 L lt Roční spotřeba: 1,6* ,6*365 + Ecostore řada potřebuje méně skříní pro uspokojení skříní pro k j í ž d é kapacity ,16*365 = uspokojení požadované Litrů Litrů Litrů kwh/rok lt Roční spotřeba: 5,2* * *365 = Litrů Litrůů Litrů kwh/rok Méně zabrané plochy v kuchyni Nižší spotřeba energie Roční energetické úspory: kwh Nižší provozní náklady Roční úspora nákladů: 1170 euro (0,17 euro/kwh) * Objem podle ECA

34 Prodejní simulace kusového prodeje nahrazení chladicí skříně ě tř.1 skříní í tř Litrů 5,2*365= kwh/rok Litrů Roční úspora energie: 988 kwh 2,5*365 = Roční úspora nákladů: 912 kwh/rok 168 euro (0,17 euro/kwh) Delta kapacita: 68 Litrů (+15%) 10*365= Litrů kwh/rok Litrů 4,5*365 = kwh/rok Roční úspora energie : kwh Roční úspora nákladů: 342 euro (0,17 euro/kwh) Delta kapacita: 258 Litrů (+28%) * Objem podle ECA 34

35 Simulace s instalací 1500 L lt Litrů Litrů Celková roční spotřeba: 2,5 25* ,5*365 = kwh/rok Roční úspora energie : kwh Roční úspora nákladů: 510 euro (0,17 euro/kwh) ů 550 Litrů Litrů kwh/rok Delta kapacita= 326 Litrů lt (+24%) Roční spotřeba: 5,2* *365= * Objem podle ECA 35

36 Simulace s instalací 2000 L lt 513 Litrů Litrů Litrů Roční spotřeba: 2,5* ,5* ,5*365 = kwh/rok Roční úspora energie: kwh lt Roční spotřeba 5,2* * *365 = Litrů Litrůů Litrů kwh/rok Úspora nákladů: 974 euro (0,17 euro/kwh) 5,18 kwh/y liter 5,18 kwh/y liter 5,18 kwh/y liter * Objem podle ECA 36

37 Prodejní simulace kusového prodeje nahrazení mraz.skříně ě tř.1 skříní í tř.7 a tř Litrů 15,8*365= kwh/rok Litrů Roční úspora energie : kwh 6,5*365 = Roční úspora nákladů: euro (0,17 euro/kwh) kwh/rok Delta kapacita: 106 Litrů (+25%) 407 Litrů 15,8*365= kwh/rok Litrů Roční úspora energie : kwh 8,1*365 = Roční úspora nákladů: euro (0,17 euro/kwh) kwh/rok Delta kapacita: 106 Litrů (+25%) * Objem podle ECA 37

38 CECED data: úspory získané nahrazením stávající levné levné skříně skříní ve tř.7 stejného objemu Roční spotřeba KWh/rok CHLADICÍ SKŘÍNĚ euro Roční náklady Náklady na energii: 0,17 euro/kwh Prům.Net Objem: 600 Lt 320 euro MRAZICÍ SKŘÍNĚ Roční spotřeba KWh/rok Roční náklady euro Náklady na energii: 0,17 euro/kwh Prům.Net Objem: 600 Lt 580 euro Zdroj: CECED

39 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 39

40 Rovnoměrná teplota Nové proudění vzduchu u zezadu dopředu poskytuje lepší a rychlejší distribuci vzduchu Zadní a přední hladké rovné plochy usnadňují cirkulaci vzduchu a poskytují lepší rovnoměrné rozložení teploty Zadní část skříně Přední část skříně 40

41 Výkon Optiflow zaručuje optimální distribuci vzduchu při jakémkoliv naložení skříně Optiflow* zaručuje optimální rozložení teploty při jakémkoliv naložení Boční č vzduchové kanály rozvádějí studený proud vzduchu kdekoliv ve skříni i když je hlavní proudění blokováno díky nesprávnému naložení skříně Nejlepší rovnoměrné rozložení teploty a vynikající skladování potravin při jakémkoliv naložení * k dispozici u ecostore Touch a ecostore Premium skříní 41

42 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 42

43 Maximální robustnost Provedené přísné testy kvality zaručují dlouhou životnost Heavy duty využívání je simulováno pro testování skříní Skříně jsou taženy plně naložené pro testování pevnosti a odolnosti nohou Specifické testy dveří (otevírání/zavírání) pro ověření jejich trvanlivosti a přilnavosti těsnění. Provedeno cyklů simulujících 15ti letou životnost výrobku Speciální transportní test pro zaručení odolnosti obalu a zabránění poškození skříně při transportu Kompresory jsou testovány na vibračních platformách pro zajištění odolnosti proti mechanickému namáhání 43

44 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 44

45 Hygiena a čistitelnost Navrženy tak, aby se zabránilo zachycování nečistot Skrytý výparník s menšími problémy s korozí Kompletně pe ě nerezové eeoémadlo adode dveří bez spojů zabraňuje usazování nečistot a prachu Balonový profil, zcela vyjímatelné magnetické těsnění Vnitřní komora s oblými rohy, dno lisováno z jednoho kusu, spoje mezi dnem a stěnami méně než 0,5 mm 45

46 Hygiena a čistitelnost Navrženo pro zkrácení doby čištění a snížení provozních nákladů Zcela vyjímatelné vnitřní komponenty bez potřeby nářadí Zcela vyjímatelné vzduchové kanály vedení Zcela vyjímatelné vzduchové kanály, vedení pro GN nádoby/rošty a vzpěry umožňují snadné a rychlé čištění

47 Hygiena a čistitelnost Navrženo pro zkrácení doby čištění a snížení provozních nákladů Antikorozní vnější dno skříně Bezúdržbový kondenzátor * Frontal IPX5** Antikorozní vnější dno skříně zabraňuje poškození při použití agresivních čistících prostředků při čištění podlahy Konstrukce drátěného rámového kondenzátoru zabraňuje usazování prachu a mastnoty, takže odpadá pravidelné čištění a snižuje se spotřeba energie *K dispozici pouze pro chladicí skříně v řadě Ecostore a Premium (ne pro řadu Touch) ** k dispozici u ecostore Touch a ecostore Premium skříní Přední část voděodolná umožňuje rychlé čištění vnějšího povrchu 47

48 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 48

49 Servisní přístupnost Navrženo pro zlepšení servisní přístupnosti p a snížení nákladů na servisní zásahy Kompaktní izolační kryt pro snadný servisní přístup i při nízkých stropech v místě instalace Všechny hlavní komponenty jsou umístěny vpředu a umožňují snadný servis Vyjímatelné vnitřní vedení vzduchu pro přístup k výparníku přes vnitřní komoru skříně. 49

50 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Kompletní sortimentní NABÍDKA 50

51 Modelová řada ecostore Touch: LCD dotykový displej pro snadnou a srozumitelnou obsluhu Velký LCD dotykový displej Přednastavených 5 kombinací teploty a vlhkosti (optimalizované pro určité kategorie) + 2 programovatelné Zobrazení teploty a dobrá čitelnost číslic Turbo chladicí cyklus (pro rychlé ochlazení nově vložených potravin) HACCP : zvukové a vizuální alarmy jsou aktivovány když teplota překročí kritické limity (až 2 měsíce jsou zaznamenány a uloženy) USB port pro stahování HACCP historie Frost watch control4: plně automatické odmrazování - odmrazovací cyklus je aktivován pouze tehdy, když je na výparníku vytvořen led a skončí ihned, jakmile led zcela roztaje Zámek dveří 51

52 Modelová řada ecostore Touch : Touch dotyk jednoduchosti d 5 volitelných přednastavených a programovatelných kategorií potravin: maso, drůbež, zelenina, sýry, nápoje. Možnost spuštění i Manuálního odmrazování Ikony zobrazují typ alarmu Červené světlo je aktivováno v případě alarmu Manuální režim pro nastavení vhodné teploty a úrovně vlhkosti podle druhy skladovaných potravin s možností uložení Vašich ideálních ideálních nastavení HACCP kontrolní oblast - pro důkladnou kontrolu provozní teploty a případné anomálie. 52

53 Modelová řada ecostore Premium: Další generace vyspělé digitální elektroniky v chladicích skříních Velký digitální displej s bílými číslicemi 3 volitelné přednastavené úrovně vlhkosti Nastavení teploty skříně Možnost i manuální aktivace odmrazovacího cyklu Turbo chladicí cyklus (pro rychlé ochlazení nově vložených potravin) Digitální ovládání plně v souladu s HACCP : zvukové a vizuální alarmy jsou aktivovány když teplota překročí kritické. až 2 měsíce jsou zaznamenány a uloženy Frost watch control: plně automatické odmrazování je aktivováno pouze tehdy, když je na výparníku vytvořen led. 53

54 Modelová řada ecostore Premium: Zvukové a vizuální alarmy Viditelné stavy alarmu pokud nastane alarm, LED osvětlení se změní na červené, zobrazí se alarm na displeji a spustí se zvukový alarm. Zvukový alarm je aktivní až do manuálního vypnutí obsluhou jednoduchým stiskem ikony alarmu. Světlo zhasne až po vyřešení poruchy. Červené světlo 54

55 Modelová řada ecostore: Digitální ovládací panel Jednoduchý a snadno použitelný digitální ovládací panel Ikony Aktivován kompresor Aktivován ventilátor Aktivované odmrazování Teplotní íalarm Volejte servis Displej pro nastavení teploty skříně Ovládání plně v souladu s HACCP Plně automatické odmrazování Tlačítko pro nastavení teploty t Vypnutí alarmu; Programming/Mute Snižování nastavené teploty Spínač Manuálního odmrazování Zapnuto/Vypnuto Zvyšování nastavené teploty 55

56 Modelová řada ecostore: Digitální ovládací panel Jednoduchý a snadno použitelný digitální ovládací panel Alarmové stavy E0/rE Alarm čidla komory ventilátoru HI Alarm vysoké teploty skříně LO Alarm nízké teploty skříně dor Alarm otevřených dveří 56

57 Obsah Nejlepší ve své třídě v oblasti ENERGETICKÉ ÚČINNOSTI Bezkonkurenční KAPACITA Vysoký VÝKON a nejlepší kvalita potravin Testovaná ROBUSTNOST HYGIENA a ČISTITELNOST SERVISní přístupnost Elektronické OVLÁDÁNÍ Á Kompletní sortimentní NABÍDKA 57

58 Modely nahrazující stávající řadu Heavy Duty High-end řadad ecostore Touch HD Smart ecostore Premium HD digital 58

59 Modely nahrazující stávající řadu Benefit ecostore Std Benefit ecostore Std Benefit 59

60 ecostore Touch sortiment LCD dotykový displej 1 plné dveře 2 plné dveře Rozměry: VxŠxH: 2050 x 710 x 827mm Chladicí skříň: -2 / +10 Mrazicí skříň: -22 /

61 ecostore Premium sortiment 1d dveře ř Plné dveře -2 /+10 C -22 /-15 C Rozměry: VxŠxH: 2050 x 710 x 827mm Proskl.dveře +2 /+10 C -20 /-15 C 2- ½ dveře C -22 /-15 C 2- ½ dveře Dual teploty C/ C C/ C 61

62 ecostore Premium sortiment 2 dveře ř -2 /+10 C +2 /+10 C C/ C/ C -22 /-15 C -20 /-15 C C/ C 2 plné dveře 2 prosklen.dveře 2 plné dveře Dual tepl. -2 /+10 C -22 /-15 C /-2-6 C / C Rozměry: VxŠxH: 2050 x 1441 x 827mm 4x ½ dveře 1 plné dveře a 2x ½ plné dveře, Dual tepl. 62

63 Ecostore sortiment 1d dveře ř Plné dveře Rozměry: VxŠxH: 2050 x 710 x 827mm Prosklen.dveře 2x ½ plné dveře 2x ½ plné dveře Dual tepl. -2 /+10 C +2 /+10 C C C/ C -22 /-15 C -20 /-15 C -20 /-15 C C/ C

64 Ecostore sortiment 2 dveře -2 /+10 C 22 / 15 C -22 /-15 C 2 plné dveře +2 /+10 C -20 /-15 C 2 prosklen.dveře -2 /+10 C -22 /-15 C Rozměry: VxŠxH: 2050 x 1441 x 827mm 4x ½ dveře C/ C C/ C C/ C 2 plné dveře Dual tepl /-2-6 C /-2-6 C / C 1 plné dveře a 2x ½ plné dveře, Dual tepl. 64

65 Ecostore sortiment (A430) 1 a 2 dveřové 1 plné dveře l éd ř 0 /+6 C -22 /-15 C 1 prosklen.dveře kl d ř +2 /+10 C -20 /-15 C Rozměry: VxŠxH: 2050 x 710 x 827mm 2 plné dveře l éd ř 2 prosklen.dveře kl d ř 0 +6 C -22 /-15 C +2 /+10 C Rozměry: VxŠxH: 2050 x 1441 x 827mm 65

66 ecostore Touch hlavní prodejní argumenty Nejlepší v třídě pro energetickou účinnost a nízkou spotřebu energie 3-komorové těsnění dveří pro dokonalou izolaci a těsnost Cyklopentan (Hydrocarbon) izolace Optiflow inovativní ní vzduchové kanály (pro nejlepší rovnoměrné rozložení teploty při jakémkoliv naložení) R290 verze k dispozici A304 vnější a vnitřní provedení Možnost instalace na stavební sokl Kolečka k dispozici jako extra příslušenství Net kapacita 513 L (u 1 dveří) LCD dotykový ovládací panel s USB portem LED světlo (Červené světlo v případě alarmu) Frost Watch Control 4 se 4 čidly Rozhraní RS485 standardně IPX5 ochrana proti stříkající vodě přední části skříně Inteligentní dveřní rám 4 nerez A304 rošty Zámek dveří HCFC & CFC free 66

67 ecostore Premium hlavní prodejní argumenty Vynikající energetická účinnost R290 verze k dispozici Cyklopentan (Hydrocarbon) izolace Bezúdržbový kondenzátor u chladicích skříní 3-komorové těsnění dveří pro dokonalou izolaci a těsnost Vyspělé digitální ovládání Optiflow inovativní vzduchové kanály (pro nejlepší rovnoměrné rozložení teploty při jakémkoliv naložení) Net kapacita 513 L (u 1 dveří) 4 Rilsan rošty Zámek dveří LED osvětlení Frost Watch Control 3 čidla IPX5 ochrana proti stříkající vodě přední části skříně HCFC & CFC free Možnost instalace na stavební sokl Kolečka k dispozici jako extra příslušenství 67

68 ecostore hlavní prodejní argumenty Bezúdržbový kondenzátor u chladicích skříní R134a/R404a chladivo Cyklopentan (Hydrocarbon) izolace Odpařování kondenzátu korkým plynem Automatické odmrazování Možnost instalace na stavební sokl Kolečka k dispozici jako extra příslušenství Net kapacita 513 L (u 1 dveří) Skrytý výparník 3 Rilsan rošty A304 vnější a vnitřní provedení mimo vnějšího dna Zadní vnější panel (galvanizovaná ocel HCFC & CFC free Standardně zámek dveří 3-komorové těsnění dveří pro dokonalou izolaci a těsnost 68

69 ecostore A430 hladní prodejní argumenty Bezúdržbový kondenzátor u chladicích skříní R134a/R404a chladivo Cyklopentan (Hydrocarbon) izolace Odpařování kondenzátu horkým plynem Automatické odmrazování Možnost instalace na stavební sokl Kolečka k dispozici jako extra příslušenství Pozitivní provozní teploty u chladicích skříní Net kapacita 513 L (u 1 dveří) Skrytý výparník 3 Rilsan rošty A430 vnější a vnitřní provedení mimo vnějšího dna Zadní vnější panel (galvanizovaná ocel HCFC & CFC free Standardně zámek dveří 3-komorové těsnění dveří pro dokonalou izolaci a těsnost 69

70 Marketingové materiály Simulace pro showroomy 70

71 Marketingové materiály Banery 100x200 cm Nálepky 11,6x25 cm 71

72 Marketingové materiály Technické listy v novém konzultantském formátu 72

73 Marketingové materiály Další materiály: Nový prospekt zatím v angličtině, CZ verze se připravuje Tiskové zprávy Inzertní stránky Info na webu již k dispozici na našem webu v CZ verzi Video k dispozici v CZ verzi 73

74 Srovnání staré a nové řady Starý kód Popis Třída Cena Třída Cena Nový kód Nový popis (ekvivalentní náhrada) CHLAD.SKŘÍŇ 600L, DIGIT, C AISI430 Benefit Ecostore CHLAD.SKŘÍŇ 670L, 0+6 C, DIGITAL,NEREZ CHLAD.SKŘÍŇ 600L, DIGIT, C AISI430 Benefit Ecostore CHLAD.SKŘÍŇ 670L, C, DIGITAL,NEREZ MRAZ.SKŘÍŇ 600L,DIGIT, C AISI430 Benefit Ecostore MRAZ.SKŘÍŇ 670L, C, DIGITAL NEREZ CHLAD.SKŘÍŇ 1300L, DIGIT,0 +10 C AISI430 Benefit Ecostore CHLAD.SKŘÍŇ 1430L, 0+6 C, DIGITAL NEREZ Ecostore CHLAD.SKŘÍŇ 1430L, C,DIGITAL NEREZ Ecostore CHL.SKŘÍŇ 1430L-SKLO, C,DIG, NEREZ MRAZ.SKŘÍŇ 1300,DIGIT C, AISI430 Benefit Ecostore MRAZ.SKŘÍŇ 1430L, C, DIGITAL NEREZ CHLAD.SKŘÍŇ 600L, DIGIT, C AISI304 Benefit Ecostore CHLADICÍ SKŘÍŇ 670L, C, DIGITAL CHLAD.SKŘÍŇ 600L, DIGIT, C AISI304 Benefit Ecostore CHLADICÍ SKŘÍŇ 670L, C, DIGITAL Ecostore CHL.SKŘÍŇ 670L-SKLO, C,DIGIT,NEREZ CHLAD.SKŘÍŇ 600L,½ DVEŘE,DIGIT, DIGIT C Benefit Ecostore CHLADICÍ SKŘÍŇ 670L, C, DIGITAL CHLAD.SKŘÍŇ 600L,DIGIT, C A304,REM Benefit Ecostore CHL.SKŘÍŇ 670L, C, DIGITAL,BEZ AGR MRAZICÍ SKŘÍŇ 600L, DIGIT, C Benefit Ecostore MRAZICÍ SKŘÍŇ 670L, C, DIGITAL MRAZ.SKŘÍŇ 600L,½ DVEŘE,DIGIT, C Benefit Ecostore MRAZICÍ SKŘÍŇ 670L, C, DIGITAL MRAZ.SKŘÍŇ 600L,DIG, C AISI304,REM Benefit Ecostore MRAZ.SKŘÍŇ 670L, C,DIGITAL BEZ AGR Ecostore MRAZICÍ SKŘÍŇ 670L-SKLO, C,DIGITAL CHLADICÍ SKŘÍŇ L KOMBI, -2 /-2 C Benefit Ecostore CHLADICÍ SKŘÍŇ 670L DUAL,-2/-2 C,DIGITAL CHLAD/MRAZ.SKŘÍŇ KOMBI,-2 /-22 C Benefit Ecostore CHLAD/MRAZ.SKŘÍŇ 670L DUAL,-2/-22 C,DIG CHLAD.SKŘÍŇ 1300L, DIGIT,0 +10 C AISI304 Benefit Ecostore CHLADICÍ SKŘÍŇ 1430L, C, DIGITAL CHLAD.SKŘÍŇ 1300L,DIGIT, C AISI304 Benefit Ecostore CHLADICÍ SKŘÍŇ 1430L, C, DIGITAL Ecostore CHLAD.SKŘÍŇ 1430L-SKLO, C, DIGITAL CHL.SKŘÍŇ 1300L,4x½ DVEŘE DIGIT, C Benefit Ecostore CHLADICÍ SKŘÍŇ 1430L, C, DIGITAL Ecostore CHL.SKŘÍŇ 1430L, C,DIGITAL BEZ AGR MRAZICÍ SKŘÍŇ 1300L, DIGIT, C Benefit Ecostore MRAZICÍ SKŘÍŇ 1430L, C, DIGITAL Ecostore MRAZ.SKŘÍŇ 1430L-SKLO, C, DIGITAL MRAZ.SKŘÍŇ 1300L,4x½ DVEŘE DIGIT Benefit Ecostore MRAZICÍ SKŘÍŇ 1430L, C, DIGITAL CHLADICÍ SKŘÍŇ L KOMBI, -2 /-2 C Benefit Ecostore CHLAD.SKŘÍŇ 1430L DUAL, -2/-2 C, DIGITAL CHLAD/MRAZ.SKŘÍŇ KOMBI,-2 /-22 C Benefit Ecostore CHL./MRAZ.SKŘÍŇ 1430L DUAL-2/-22 C,DIGIT Ecostore CHL./MRAZ.SKŘÍŇ 1430L DUAL,-2/-6 C DIGIT CHLAD.SKŘÍŇ 600L, DIGIT, C BÍLÁ Benefit BEZ PŘÍMÉ NÁHRADY Ecostore CHLAD.SKŘÍŇ 670L, 0+6 C, DIGITAL,NEREZ MRAZ. SKŘÍŇ 600L,DIGIT, C BÍLÁ Benefit BEZ PŘÍMÉ NÁHRADY Ecostore MRAZ.SKŘÍŇ 670L, C, DIGITAL NEREZ CHLAD.SKŘÍŇ 1300L, DIGIT, C BÍLÁ Benefit BEZ PŘÍMÉ NÁHRADY Ecostore CHLAD.SKŘÍŇ 1430L, 0+6 C, DIGITAL NEREZ MRAZ. SKŘÍŇ 1300L,DIGIT, C BÍLÁ Benefit BEZ PŘÍMÉ NÁHRADY Ecostore MRAZ.SKŘÍŇ 1430L, C, DIGITAL NEREZ 74

75 Srovnání staré a nové řady Starý kód Popis Třída Cena Třída Cena Nový kód Nový popis (ekvivalentní náhrada) CHLADICÍ SKŘÍŇ 650L, ECA-SMART, C HD BEZ PŘÍMÉ NÁHRADY Premium CHLADICÍ SKŘÍŇ 670L, C, DIGITAL MRAZICÍ SKŘÍŇ 650L, ECA-SMART, C HD BEZ PŘÍMÉ NÁHRADY Premium MRAZICÍ SKŘÍŇ 670 L, C, DIGITAL, L CHLADICÍ SKŘÍŇ 1400L, ECA-SMART, C HD BEZ PŘÍMÉ NÁHRADY Premium CHLADICÍ SKŘÍŇ 1430L, C, DIGITAL MRAZICÍ SKŘÍŇ 1400L, ECA-SMART, C HD BEZ PŘÍMÉ NÁHRADY Premium MRAZICÍ SKŘÍŇ 1430 L, C, DIGITAL Touch CHLADICÍ SKŘÍŇ 670L, C, LCD Touch MRAZICÍ SKŘÍŇ 670L, C, LCD Touch CHLADICÍ SKŘÍŇ 1430L, C, LCD Touch MRAZICÍ SKŘÍŇ 1430L, C, LCD Touch CHLADICÍ SKŘÍŇ 670L, C,LCD (R290) Touch MRAZICÍ SKŘÍŇ 670L, C,LCD,(R290) Touch CHLADICÍ SKŘÍŇ 1430L, C,LCD(R290) Touch MRAZICÍ SKŘÍŇ 1430L, C,LCD(R290) CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHLADICÍ SKŘÍŇ 670L, C, DIGITAL CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHLAD.SKŘÍŇ 670L, C, DIGITAL, L CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHLAD.SKŘÍŇ 670L-SKLO, C, DIGITAL CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHLADICÍ SKŘÍŇ 670L, C C, DIGITAL CHLAD.SKŘÍŇ 650 L,DIGIT, C,BEZ AGR HD Premium CHL.SKŘÍŇ 670L, C, DIGITAL,BEZ AGR CHLAD.SKŘÍŇ 650 L,DIGIT, C,BEZ ARG HD Premium CHL.SKŘÍŇ 670L, C, DIGITAL,BEZ AGR MRAZICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium MRAZICÍ SKŘÍŇ 670 L, C, DIGITAL MRAZICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium MRAZICÍ SKŘÍŇ 670 L, C, DIGITAL, L Premium MRAZ.SKŘÍŇ 670 L-SKLO, C, DIGITAL MRAZICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium MRAZICÍ SKŘÍŇ 670 L, C, DIGITAL MRAZ.SKŘÍŇ 650 L, DIGIT, C,BEZ AGR HD Premium MRAZ.SKŘÍŇ 670L, C,DIGITAL,BEZ, AGR CHLADICÍ SKŘÍŇ 650L KOMBI, DIGIT,-2+10 C HD Premium CHLAD.SKŘÍŇ 670 L DUAL, -2/-2 C, DIGITAL CHLAD./MRAZ.SKŘÍŇ 650L KOMBI,-2/-24 C HD Premium CHLAD/MRAZ.SKŘÍŇ 670L DUAL-2/-22 C,DIGIT CHLADICÍ SKŘÍŇ 1400 L, DIGITÁLNÍ,-2+10 C HD Premium CHLADICÍ SKŘÍŇ 1430L, C, DIGITAL CHLADICÍ SKŘÍŇ 1400 L, DIGITÁLNÍ, 0+10 C HD Premium CHLAD.SKŘÍŇ 1430L-SKLO, C, DIGITAL CHLADICÍ SKŘÍŇ 1400 L, DIGITÁLNÍ,-2+10 C HD Premium CHLADICÍ SKŘÍŇ 1430L, C, DIGITAL CHLAD.SKŘÍŇ 1400 L,DIGIT,-2+10 C,BEZ AGR HD Premium CHL.SKŘÍŇ 1430L, C,DIGITAL,BEZ AGR MRAZICÍ SKŘÍŇ 1400 L,DIGITÁLNÍ, C HD Premium MRAZICÍ SKŘÍŇ 1430 L, C, DIGITAL Premium MRAZ.SKŘÍŇ 1430L-SKLO, C, DIGITAL CHLADICÍ SKŘÍŇ 1400L KOMBI,DIGIT,-2+10 C HD Premium CHLAD.SKŘÍŇ 1430L DUAL, -2/-2 C, DIGITAL CHLAD/MRAZICÍ SKŘÍŇ 1400L KOMBI,-2/-24 C HD Premium CHL./MRAZ.SKŘÍŇ 1430L DUAL-2/-22 C,DIGIT CHLAD./MRAZICÍ SKŘÍŇ 1400L KOMBI,-2/-6 C HD Premium CHL./MRAZ.SKŘÍŇ 1430L DUAL,-2/-6 C DIGIT Premium MRAZICÍ SKŘÍŇ 1430L, C, LCD (R290) CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHLAD.SKŘÍŇ 670L, C, DIGITAL-CL CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHL.SKŘÍŇ 670L, C, DIGITAL-CL.6, L CHLADICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium CHLAD.SKŘÍŇ 670L, C, DIGITAL-CL MRAZICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium MRAZ.SKŘÍŇ 670 L, C, DIGITAL-CL MRAZICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium MRAZ.SKŘÍŇ 670L, C, DIGITAL-CL.6,L MRAZICÍ SKŘÍŇ 650 L, DIGITÁLNÍ, C HD Premium MRAZ.SKŘÍŇ 670 L, C, DIGITAL-CL CHLADICÍ SKŘÍŇ 1400 L, DIGITÁLNÍ,-2+10 C HD Premium CHLAD.SKŘÍŇ 1430L, C, DIGITAL-CL MRAZICÍ SKŘÍŇ 1400 L,DIGITÁLNÍ, C HD Premium MRAZ.SKŘÍŇ 1430L, C, DIGITAL-CL.6 75
