TESTER SNÍMAČŮ SÍLY A KALIBRÁTOR model 1006

Transkript

1 TESTER SNÍMAČŮ SÍLY A KALIBRÁTOR model 1006 UTILCELL, s.r.o. servis@utilcell.com 1

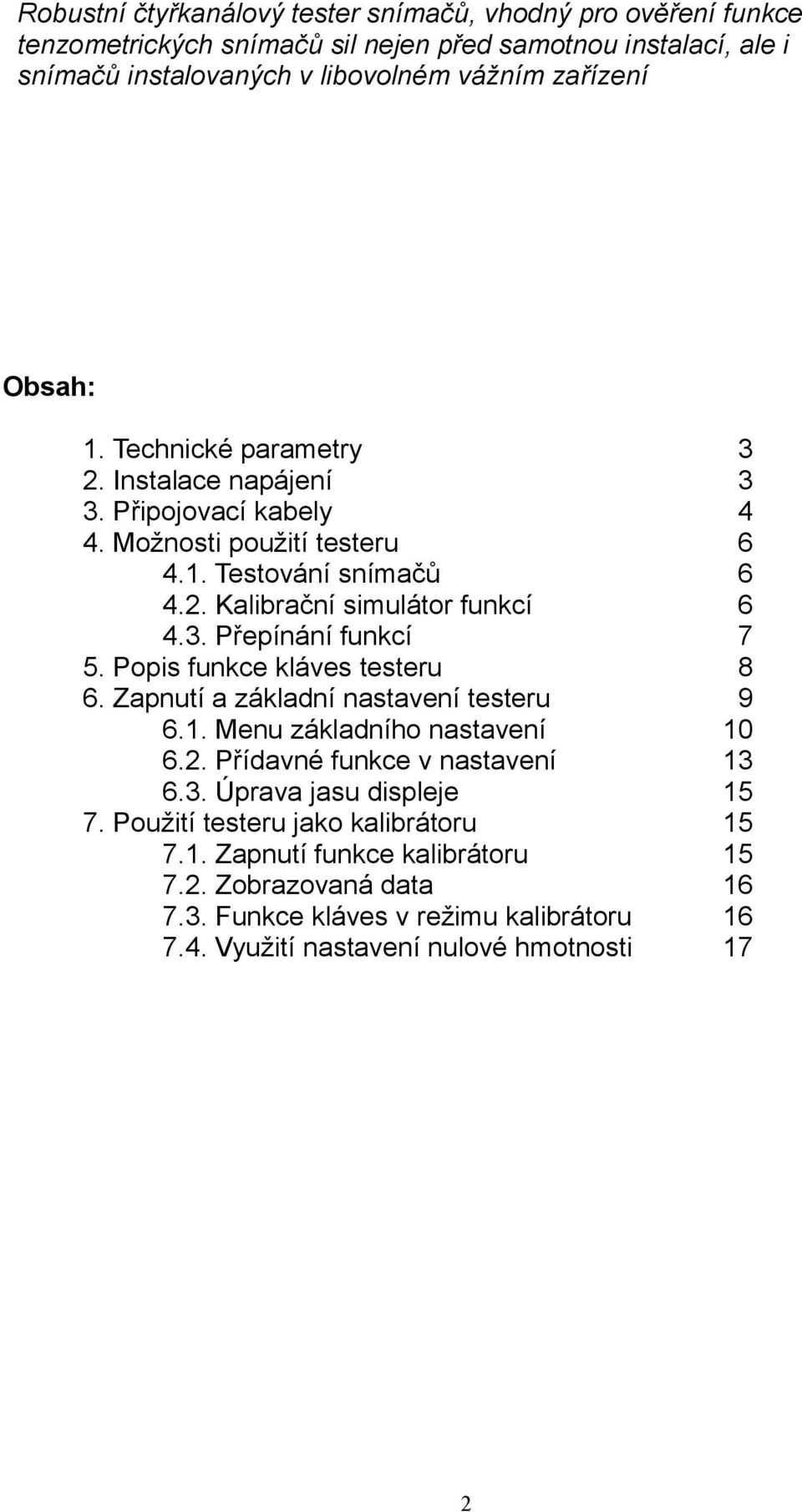

2 Robustní čtyřkanálový tester snímačů, vhodný pro ověření funkce tenzometrických snímačů sil nejen před samotnou instalací, ale i snímačů instalovaných v libovolném vážním zařízení Obsah: 1. Technické parametry 2. Instalace napájení. Připojovací kabely 4. Možnosti použití testeru 4.1. Testování snímačů 4.2. Kalibrační simulátor funkcí 4.. Přepínání funkcí 5. Popis funkce kláves testeru 6. Zapnutí a základní nastavení testeru 6.1. Menu základního nastavení 6.2. Přídavné funkce v nastavení 6.. Úprava jasu displeje 7. Použití testeru jako kalibrátoru 7.1. Zapnutí funkce kalibrátoru 7.2. Zobrazovaná data 7.. Funkce kláves v režimu kalibrátoru 7.4. Využití nastavení nulové hmotnosti

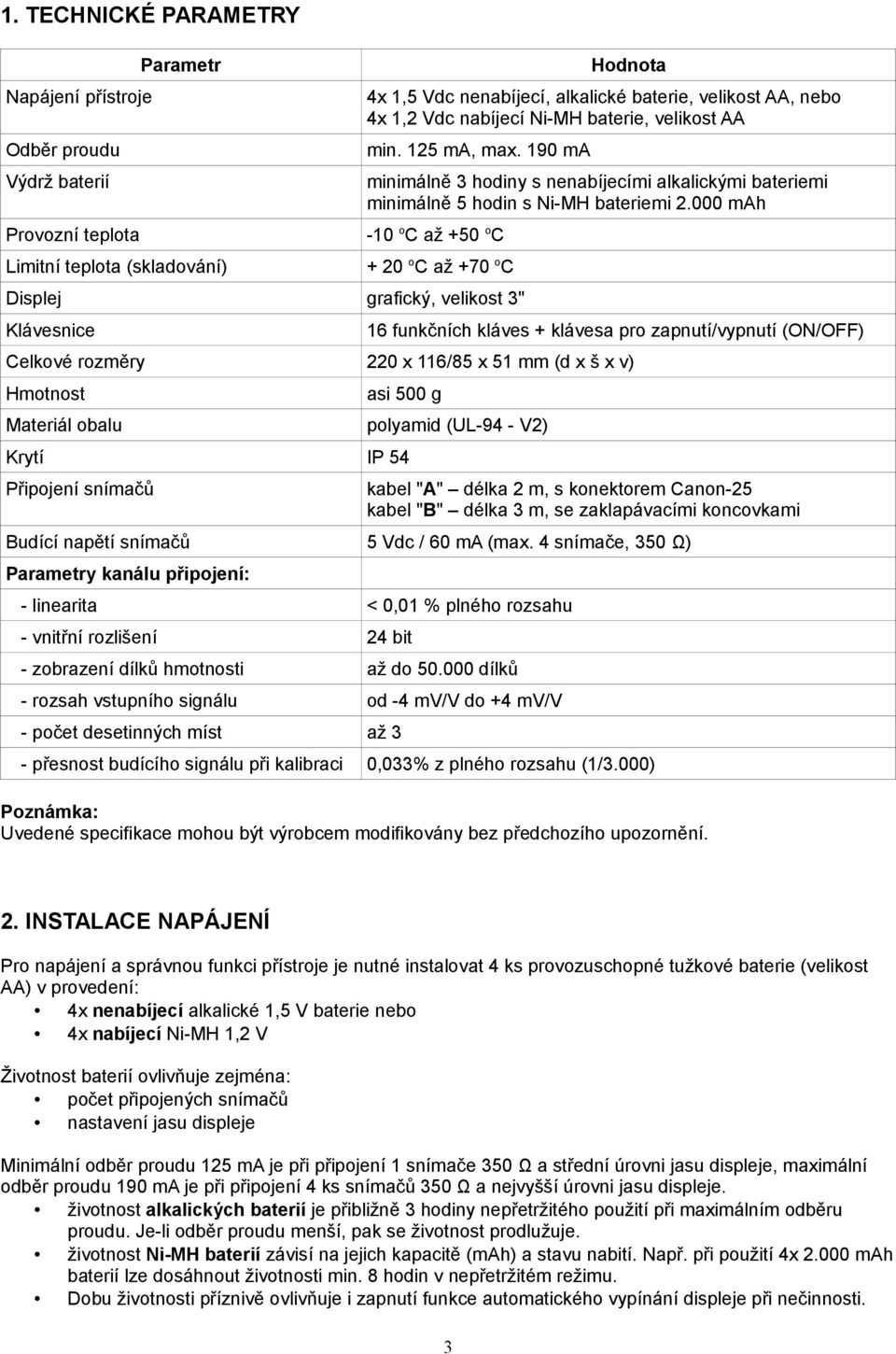

3 1. TECHNICKÉ PARAMETRY Parametr Hodnota Napájení přístroje 4x 1,5 Vdc nenabíjecí, alkalické baterie, velikost AA, nebo 4x 1,2 Vdc nabíjecí Ni-MH baterie, velikost AA Odběr proudu min. 125 ma, max. 190 ma Výdrž baterií minimálně hodiny s nenabíjecími alkalickými bateriemi minimálně 5 hodin s Ni-MH bateriemi mah Provozní teplota -10 oc až +50 oc Limitní teplota (skladování) + 20 oc až +70 oc Displej grafický, velikost " Klávesnice 16 funkčních kláves + klávesa pro zapnutí/vypnutí (ON/OFF) Celkové rozměry 220 x 116/85 x 51 mm (d x š x v) Hmotnost asi 500 g Materiál obalu polyamid (UL-94 - V2) Krytí IP 54 Připojení snímačů kabel "A" délka 2 m, s konektorem Canon-25 kabel "B" délka m, se zaklapávacími koncovkami Budící napětí snímačů 5 Vdc / 60 ma (max. 4 snímače, 50 Ω) Parametry kanálu připojení: - linearita < 0,01 % plného rozsahu - vnitřní rozlišení 24 bit - zobrazení dílků hmotnosti až do dílků - rozsah vstupního signálu od -4 mv/v do +4 mv/v - počet desetinných míst až - přesnost budícího signálu při kalibraci 0,0% z plného rozsahu (1/.000) Poznámka: Uvedené specifikace mohou být výrobcem modifikovány bez předchozího upozornění. 2. INSTALACE NAPÁJENÍ Pro napájení a správnou funkci přístroje je nutné instalovat 4 ks provozuschopné tužkové baterie (velikost AA) v provedení: 4x nenabíjecí alkalické 1,5 V baterie nebo 4x nabíjecí Ni-MH 1,2 V Životnost baterií ovlivňuje zejména: počet připojených snímačů nastavení jasu displeje Minimální odběr proudu 125 ma je při připojení 1 snímače 50 Ω a střední úrovni jasu displeje, maximální odběr proudu 190 ma je při připojení 4 ks snímačů 50 Ω a nejvyšší úrovni jasu displeje. životnost alkalických baterií je přibližně hodiny nepřetržitého použití při maximálním odběru proudu. Je-li odběr proudu menší, pak se životnost prodlužuje. životnost Ni-MH baterií závisí na jejich kapacitě (mah) a stavu nabití. Např. při použití 4x mah baterií lze dosáhnout životnosti min. 8 hodin v nepřetržitém režimu. Dobu životnosti příznivě ovlivňuje i zapnutí funkce automatického vypínání displeje při nečinnosti.

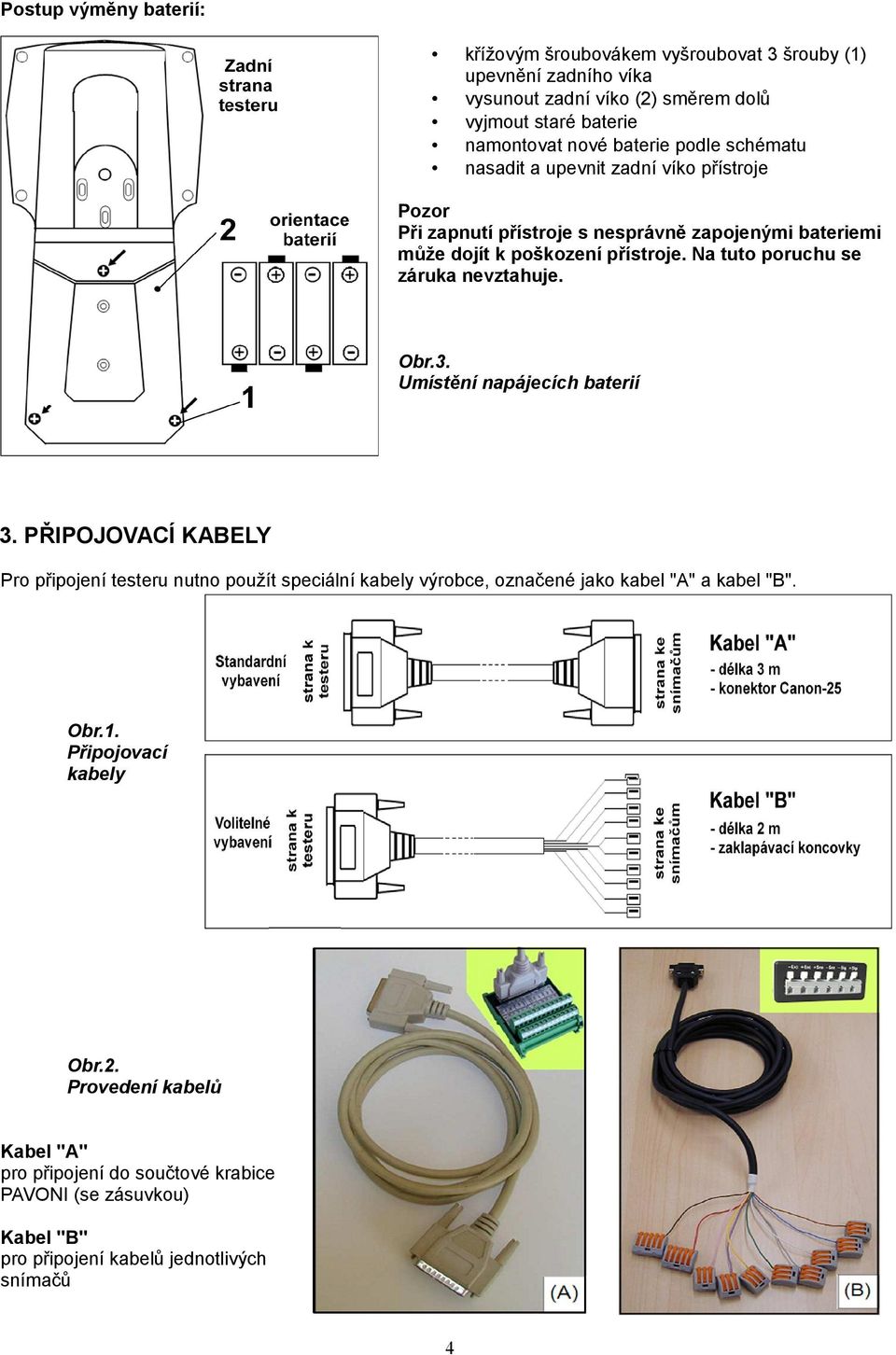

4 Postup výměny baterií: křížovým šroubovákem vyšroubovat šrouby (1) upevnění zadního víka vysunout zadní víko (2) směrem dolů vyjmout staré baterie namontovat nové baterie podle schématu nasadit a upevnit zadní víko přístroje Pozor Při zapnutí přístroje s nesprávně zapojenými bateriemi může dojít k poškození přístroje. Na tuto poruchu se záruka nevztahuje. Obr.. Umístění napájecích baterií. PŘIPOJOVACÍ KABELY Pro připojení testeru nutno použít speciální kabely výrobce, označené jako kabel "A" a kabel "B". Obr.1. Připojovací kabely Obr.2. Provedení kabelů Kabel "A" pro připojení do součtové krabice PAVONI (se zásuvkou) Kabel "B" pro připojení kabelů jednotlivých snímačů 4

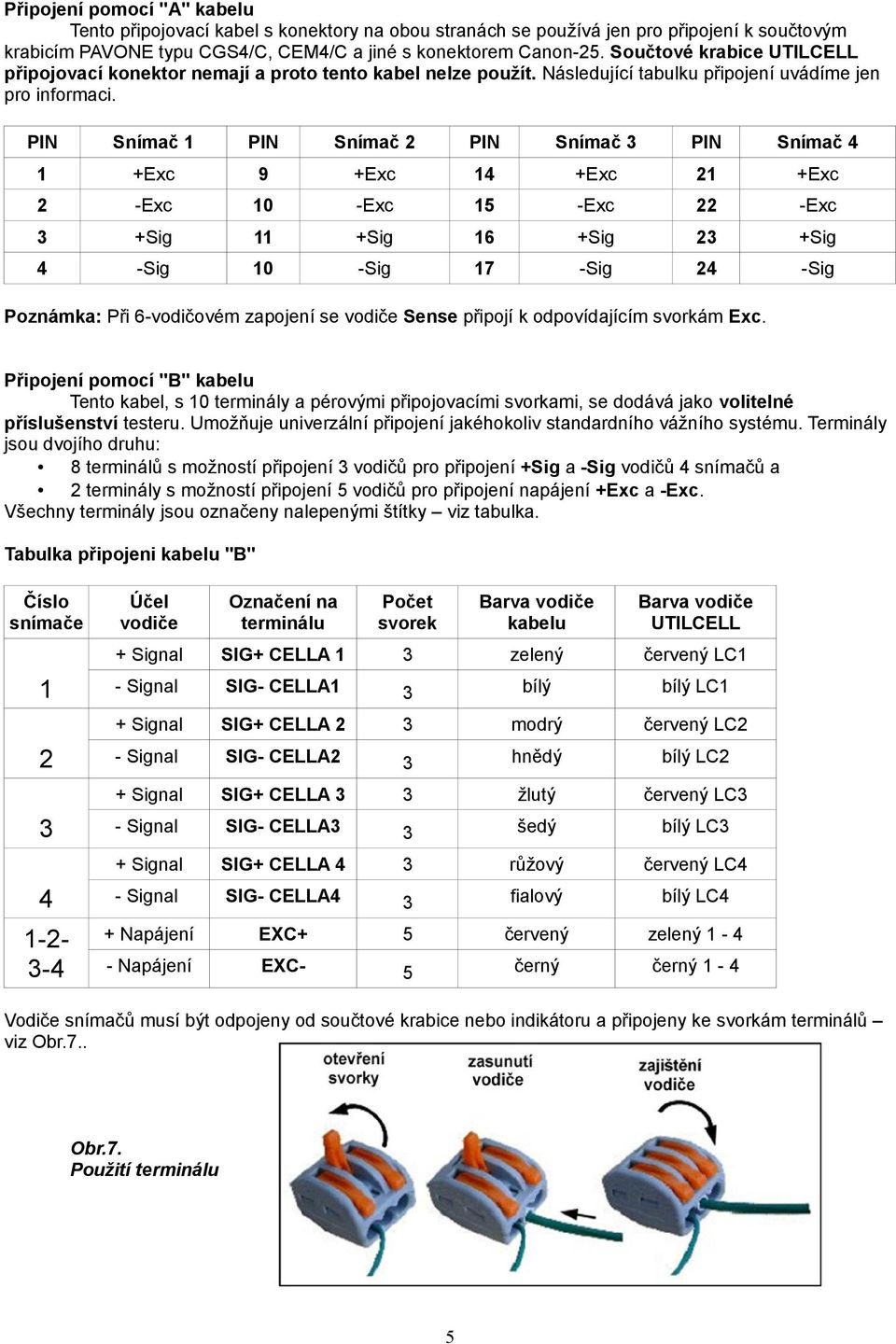

5 Připojení pomocí "A" kabelu Tento připojovací kabel s konektory na obou stranách se používá jen pro připojení k součtovým krabicím PAVONE typu CGS4/C, CEM4/C a jiné s konektorem Canon-25. Součtové krabice UTILCELL připojovací konektor nemají a proto tento kabel nelze použít. Následující tabulku připojení uvádíme jen pro informaci. PIN Snímač 1 PIN Snímač 2 PIN Snímač PIN Snímač 4 1 +Exc 9 +Exc 14 +Exc 21 +Exc 2 -Exc 10 -Exc 15 -Exc 22 -Exc +Sig 11 +Sig 16 +Sig 2 +Sig 4 -Sig 10 -Sig 17 -Sig 24 -Sig Poznámka: Při 6-vodičovém zapojení se vodiče Sense připojí k odpovídajícím svorkám Exc. Připojení pomocí "B" kabelu Tento kabel, s 10 terminály a pérovými připojovacími svorkami, se dodává jako volitelné příslušenství testeru. Umožňuje univerzální připojení jakéhokoliv standardního vážního systému. Terminály jsou dvojího druhu: 8 terminálů s možností připojení vodičů pro připojení +Sig a -Sig vodičů 4 snímačů a 2 terminály s možností připojení 5 vodičů pro připojení napájení +Exc a -Exc. Všechny terminály jsou označeny nalepenými štítky viz tabulka. Tabulka připojeni kabelu "B" Číslo snímače Účel vodiče Označení na terminálu Počet svorek Barva vodiče kabelu Barva vodiče UTILCELL + Signal SIG+ CELLA 1 zelený červený LC1 - Signal SIG- CELLA1 bílý bílý LC1 + Signal SIG+ CELLA 2 modrý červený LC2 - Signal SIG- CELLA2 hnědý bílý LC2 + Signal SIG+ CELLA žlutý červený LC - Signal SIG- CELLA šedý bílý LC + Signal SIG+ CELLA 4 růžový červený LC4 4 - Signal SIG- CELLA4 fialový bílý LC Napájení EXC+ 5 červený zelený Napájení EXC- 5 černý černý Vodiče snímačů musí být odpojeny od součtové krabice nebo indikátoru a připojeny ke svorkám terminálů viz Obr.7.. Obr.7. Použití terminálu 5

6 Na štítku každého terminálu je označeno: číslo snímače 1, 2,, 4 typ obvodu Sig nebo Exc polarita + nebo 4. MOŽNOSTI POUŽITÍ TESTERU Kromě již uvedených 2 základních funkci lze pomocí testeru získat celkovou analýzu vážního systému. Simultánní zobrazování až 4 snímačů sil umožňuje monitorování systému, rozložení hmotnosti na snímačích, zjistit přetížené nebo vadné snímače a špatně provedená zapojení TESTOVÁNÍ SNÍMAČŮ Tato funkce umožňuje diagnostiku připojených tenzometrických snímačů. Na displeji se při tom zobrazují následující parametry: hodnota signálu přicházejících od jednotlivých snímačů procentuální rozložení hmotností na jednotlivé snímače procentuální srovnání zatížení s kapacitou snímače hodnotu hmotnosti zatížení jednotlivých snímačů v nastavitelných jednotkách (g, kg, t, lb, N, kn) Testerem lze tak snadno detekovat vadný snímač, špatné připojení, nestabilitu nuly i nestabilitu měřené hodnoty hmotnosti. Na displeji se zobrazí i nesprávně zapojený nebo nepřipojený vodič +EXC nebo -EXC, případně vodiče SIGNAL. Obr.4. Zobrazení displeje s rozložením signálů jednotlivých snímačů 4.2. KALIBRAČNÍ SIMULÁTOR FUNKCÍ V tomto případě lze pomocí přístroje porovnávat hodnoty, které ukazuje vyhodnocovací jednotka. Signál může být generován do hodnoty,5 mv/v a pomocí něj lze kontrolovat linearitu, kalibrační hodnoty nuly a zisku (SPAM) v každém indikátoru. Obr.5. Parametry udávané displejem 6

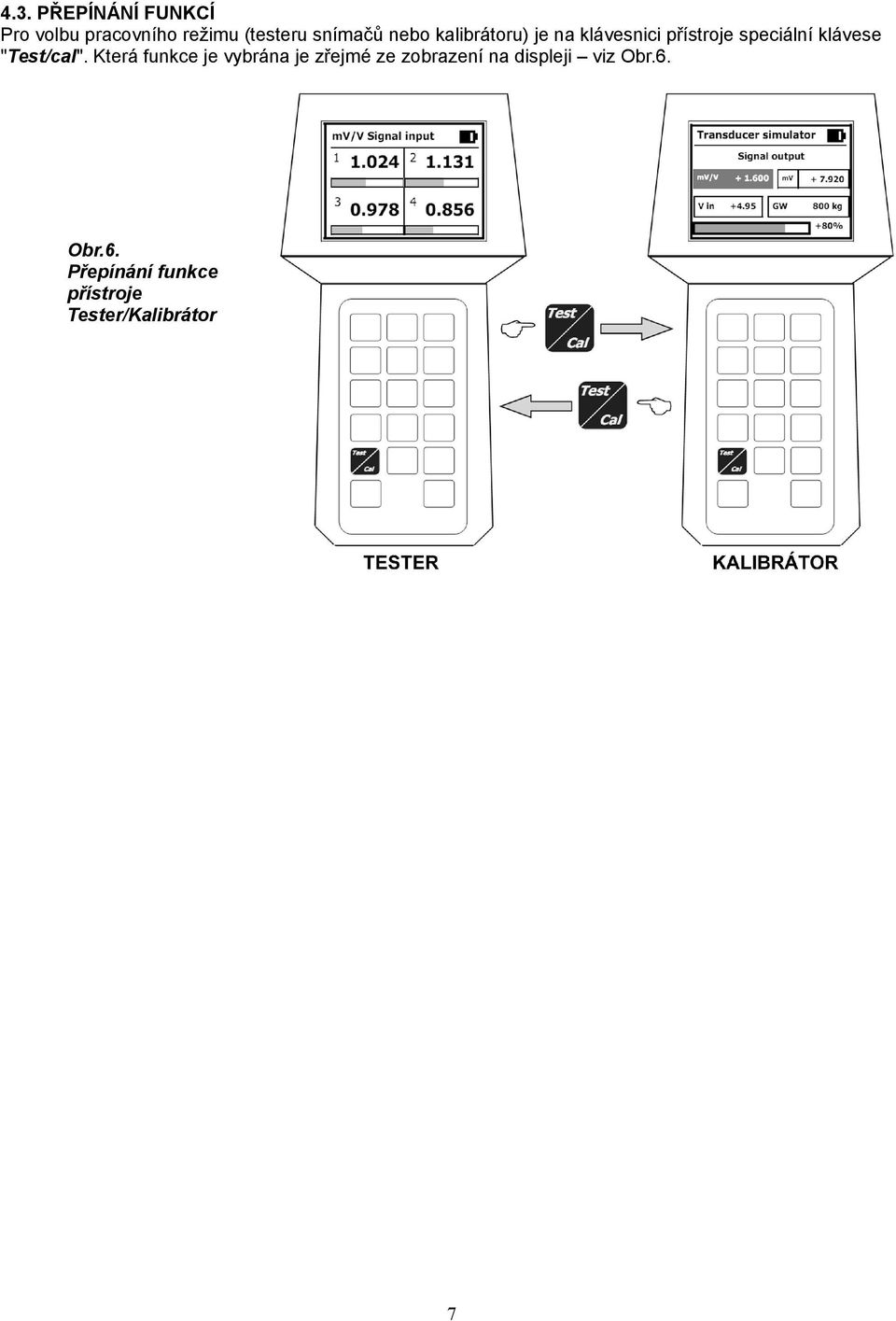

7 4.. PŘEPÍNÁNÍ FUNKCÍ Pro volbu pracovního režimu (testeru snímačů nebo kalibrátoru) je na klávesnici přístroje speciální klávese "Test/cal". Která funkce je vybrána je zřejmé ze zobrazení na displeji viz Obr.6. Obr.6. Přepínání funkce přístroje Tester/Kalibrátor 7

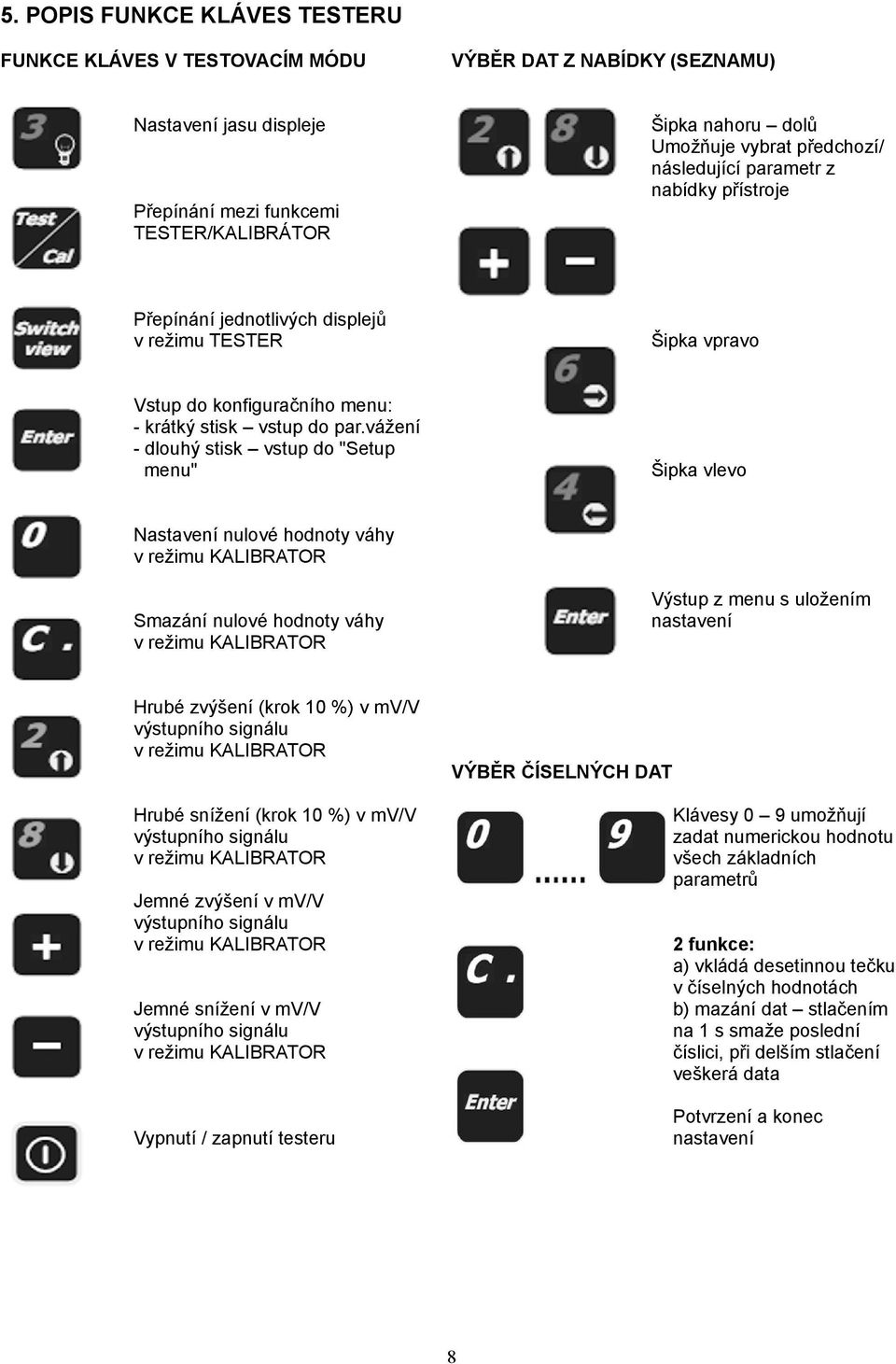

8 5. POPIS FUNKCE KLÁVES TESTERU FUNKCE KLÁVES V TESTOVACÍM MÓDU VÝBĚR DAT Z NABÍDKY (SEZNAMU) Nastavení jasu displeje Šipka nahoru dolů Umožňuje vybrat předchozí/ následující parametr z nabídky přístroje Přepínání mezi funkcemi TESTER/KALIBRÁTOR Přepínání jednotlivých displejů v režimu TESTER Šipka vpravo Vstup do konfiguračního menu: - krátký stisk vstup do par.vážení - dlouhý stisk vstup do "Setup menu" Šipka vlevo Nastavení nulové hodnoty váhy v režimu KALIBRATOR Výstup z menu s uložením nastavení Smazání nulové hodnoty váhy v režimu KALIBRATOR Hrubé zvýšení (krok 10 %) v mv/v výstupního signálu v režimu KALIBRATOR VÝBĚR ČÍSELNÝCH DAT Hrubé snížení (krok 10 %) v mv/v výstupního signálu v režimu KALIBRATOR Klávesy 0 9 umožňují zadat numerickou hodnotu všech základních parametrů Jemné zvýšení v mv/v výstupního signálu v režimu KALIBRATOR 2 funkce: a) vkládá desetinnou tečku v číselných hodnotách b) mazání dat stlačením na 1 s smaže poslední číslici, při delším stlačení veškerá data Jemné snížení v mv/v výstupního signálu v režimu KALIBRATOR Potvrzení a konec nastavení Vypnutí / zapnutí testeru 8

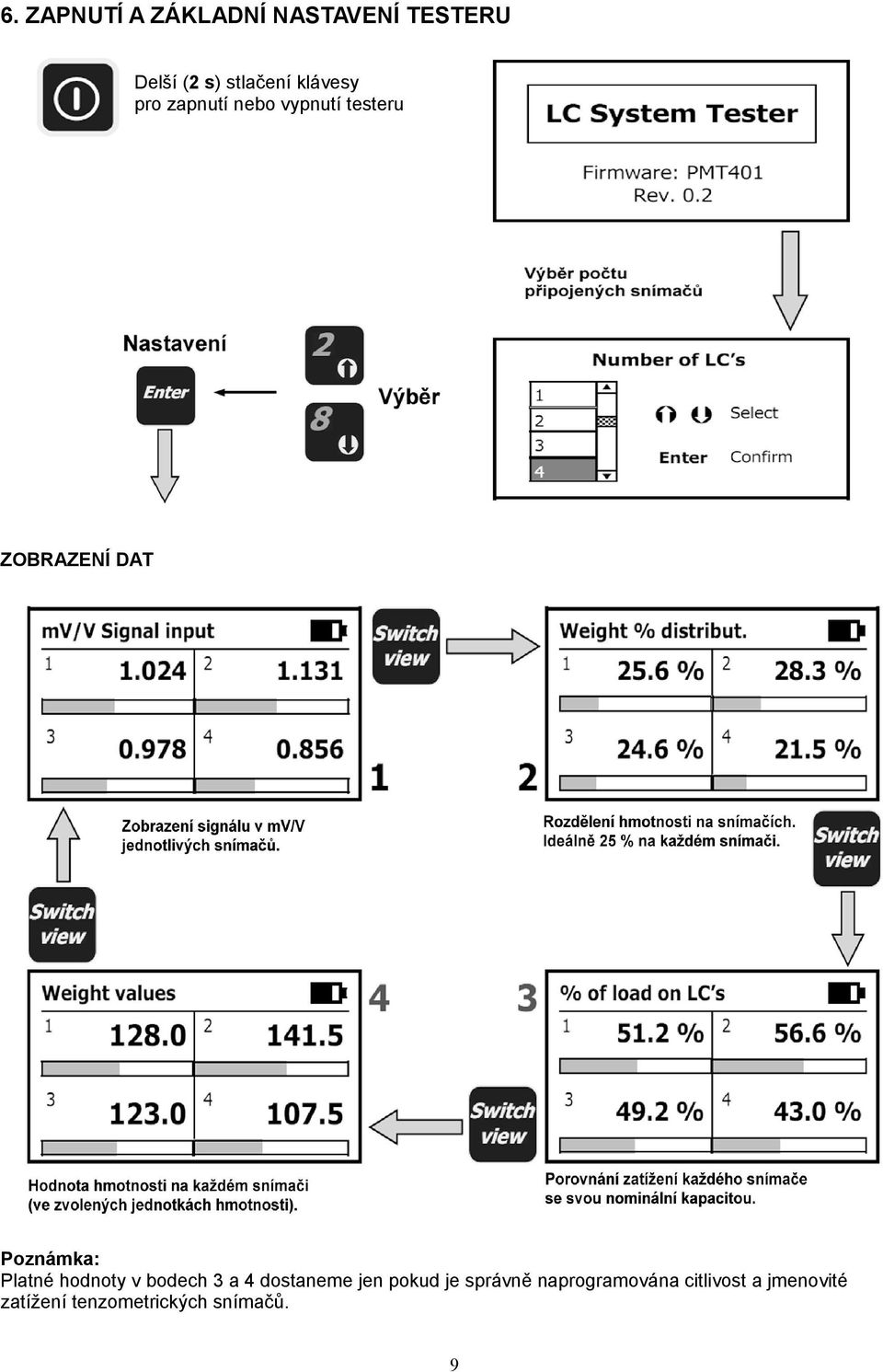

9 6. ZAPNUTÍ A ZÁKLADNÍ NASTAVENÍ TESTERU Delší (2 s) stlačení klávesy pro zapnutí nebo vypnutí testeru ZOBRAZENÍ DAT Poznámka: Platné hodnoty v bodech a 4 dostaneme jen pokud je správně naprogramována citlivost a jmenovité zatížení tenzometrických snímačů. 9

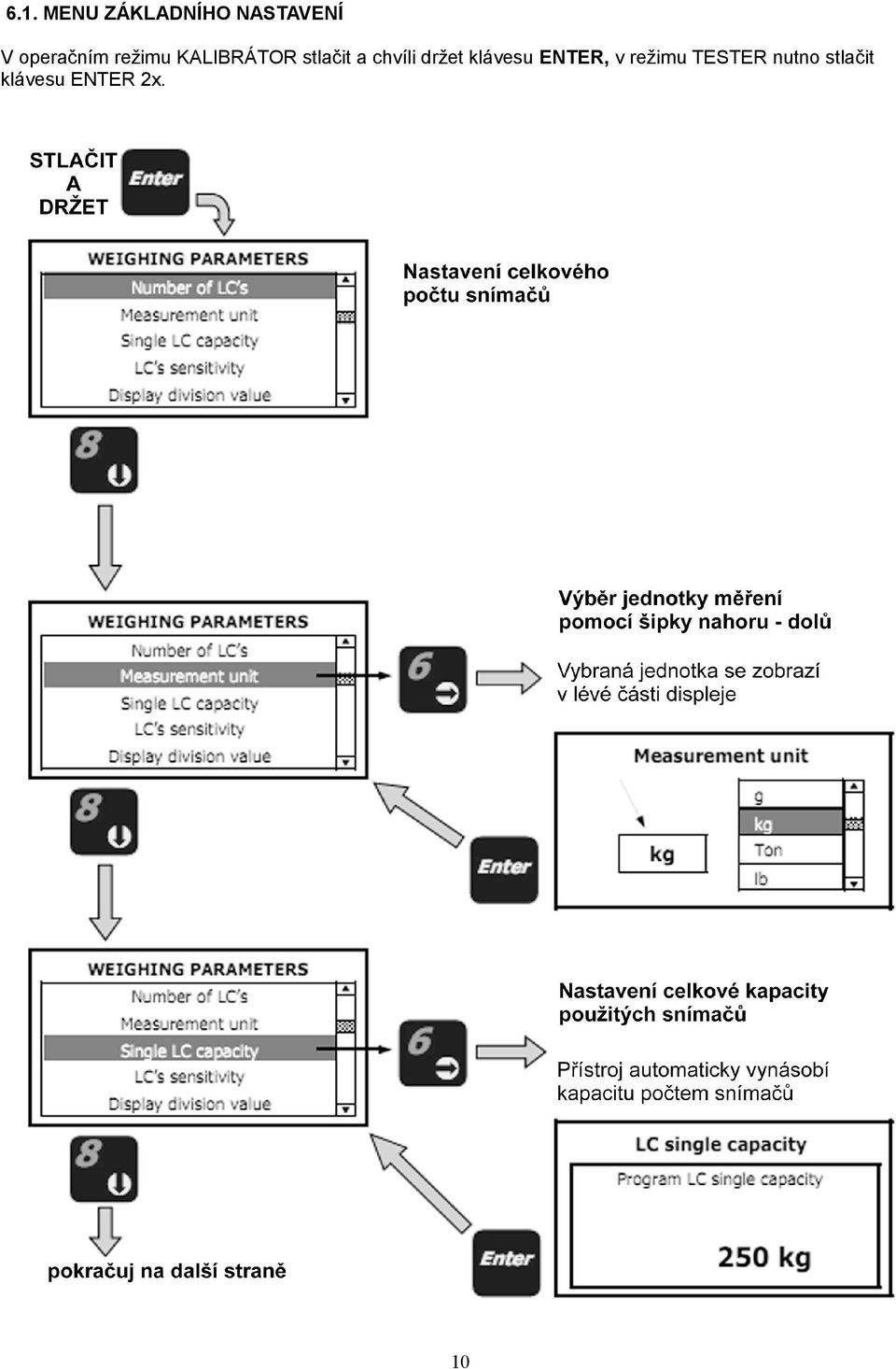

10 6.1. MENU ZÁKLADNÍHO NASTAVENÍ V operačním režimu KALIBRÁTOR stlačit a chvíli držet klávesu ENTER, v režimu TESTER nutno stlačit klávesu ENTER 2x. 10

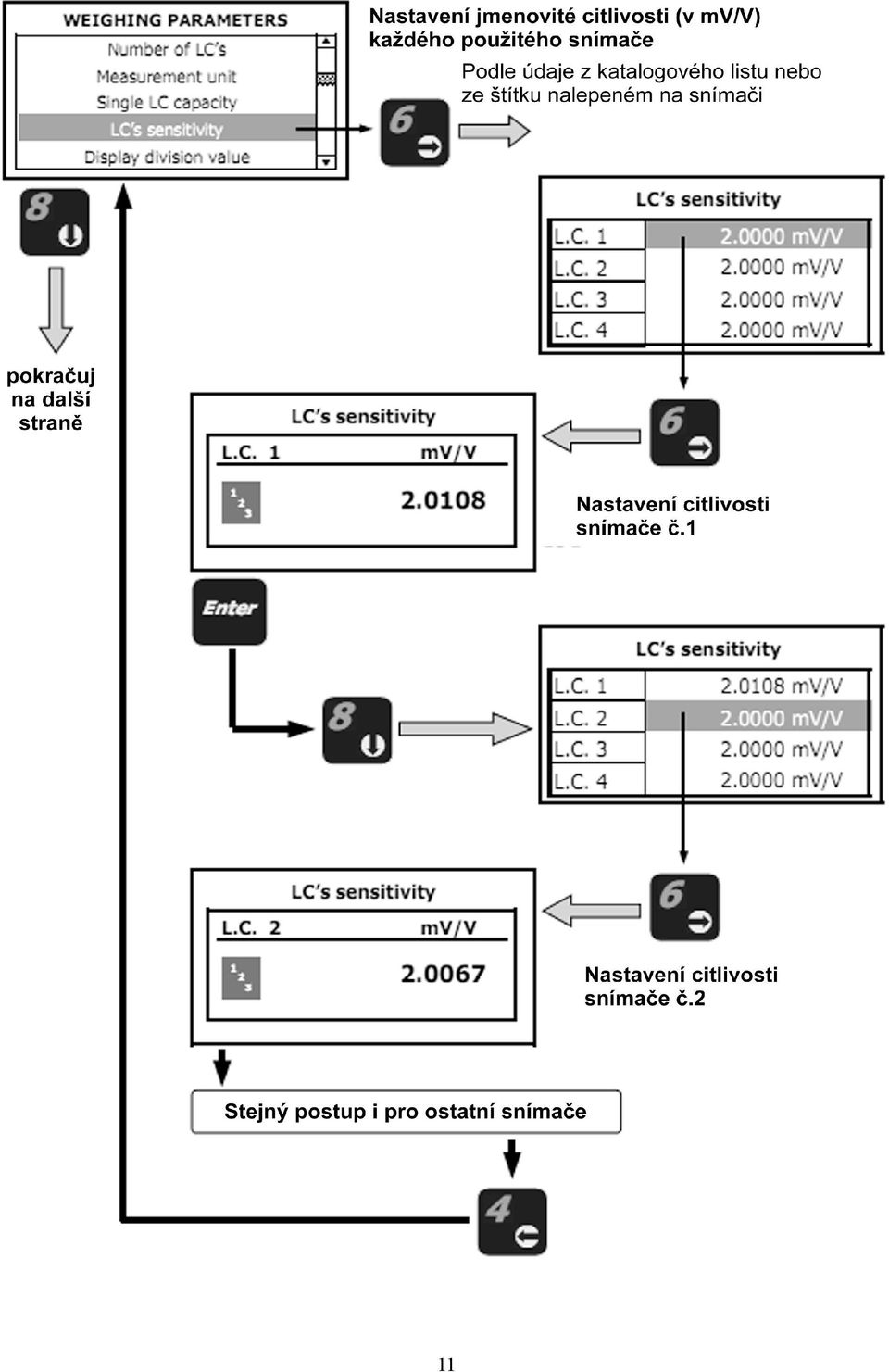

11 11

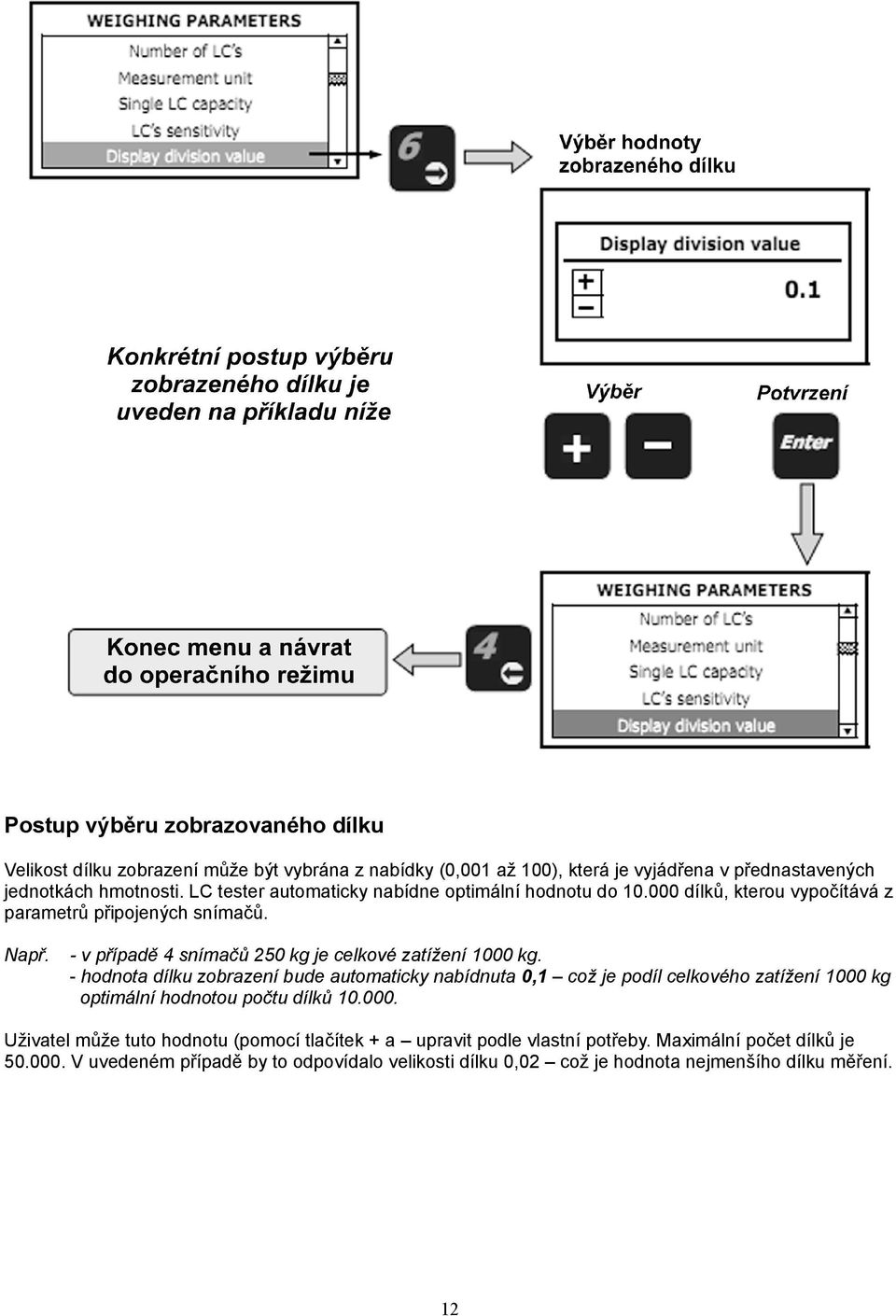

12 Postup výběru zobrazovaného dílku Velikost dílku zobrazení může být vybrána z nabídky (0,001 až 100), která je vyjádřena v přednastavených jednotkách hmotnosti. LC tester automaticky nabídne optimální hodnotu do dílků, kterou vypočítává z parametrů připojených snímačů. Např. - v případě 4 snímačů 250 kg je celkové zatížení 1000 kg. - hodnota dílku zobrazení bude automaticky nabídnuta 0,1 což je podíl celkového zatížení 1000 kg optimální hodnotou počtu dílků Uživatel může tuto hodnotu (pomocí tlačítek + a upravit podle vlastní potřeby. Maximální počet dílků je V uvedeném případě by to odpovídalo velikosti dílku 0,02 což je hodnota nejmenšího dílku měření. 12

13 6.2. PŘÍDAVNÉ FUNKCE V NASTAVENÍ V menu testeru lze nastavit doplňkové funkce: automatické vypnutí testeru (OFF min 5 min 10 min) podsvícení displeje (kontrast) nastavení aktuálního data nastavení aktuálního času (hod., min.) nastavení sériového portu RS-22 ( ) Menu lze nastavovat v režimu KALIBRÁTOR, delším stiskem tlačítka ENTER. 1

14 14

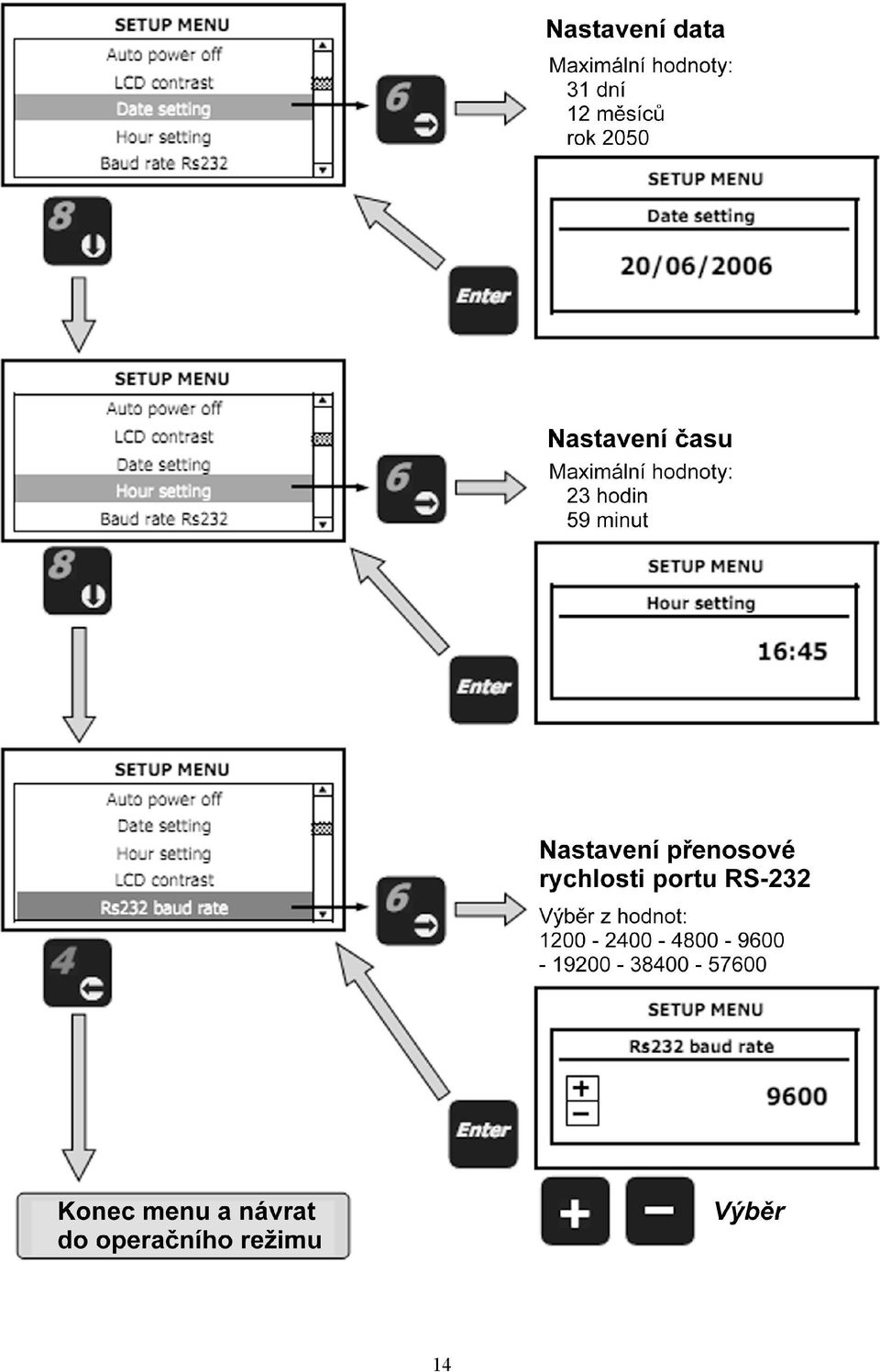

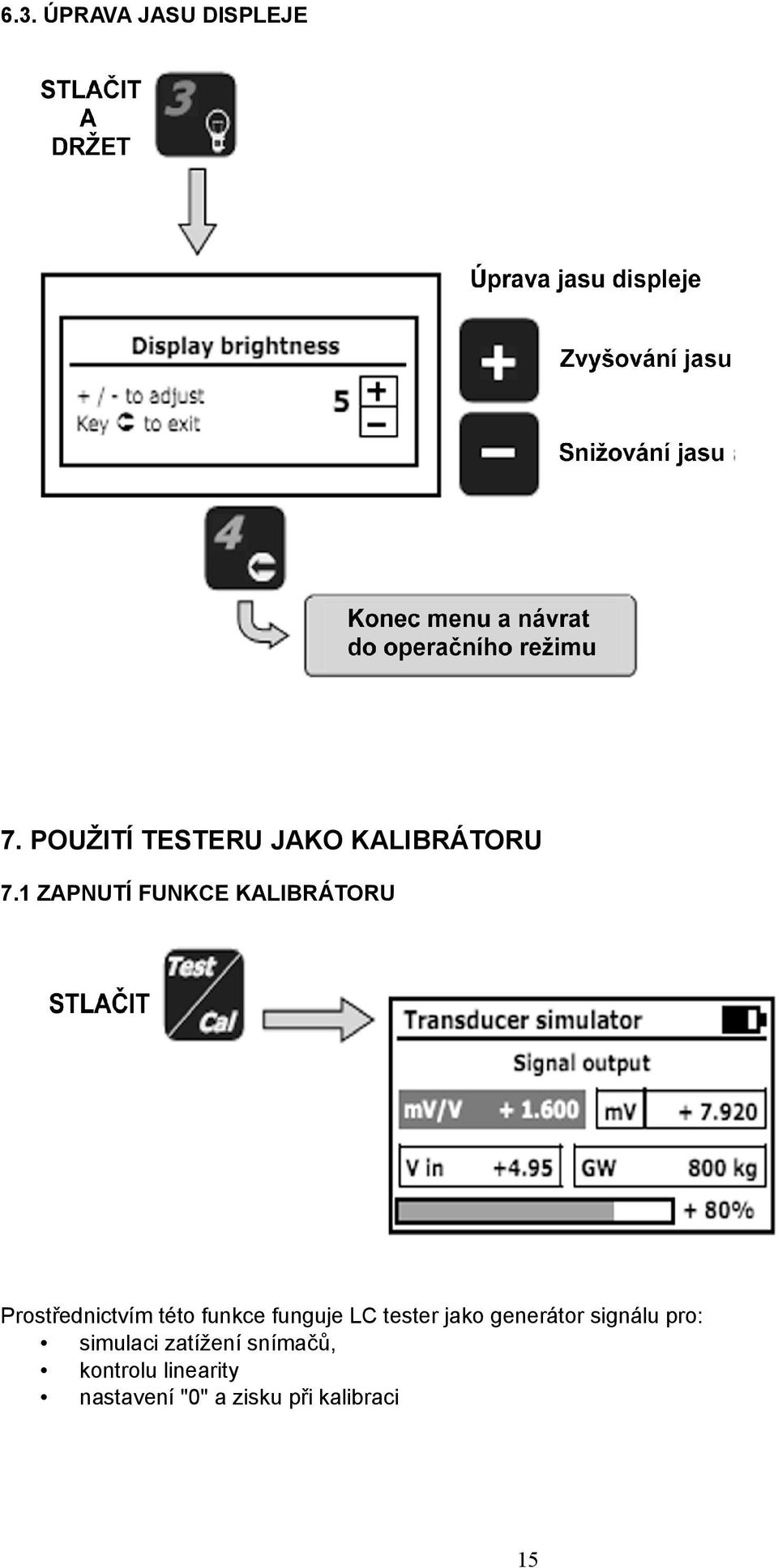

15 6.. ÚPRAVA JASU DISPLEJE 7. POUŽITÍ TESTERU JAKO KALIBRÁTORU 7.1 ZAPNUTÍ FUNKCE KALIBRÁTORU Prostřednictvím této funkce funguje LC tester jako generátor signálu pro: simulaci zatížení snímačů, kontrolu linearity nastavení "0" a zisku při kalibraci 15

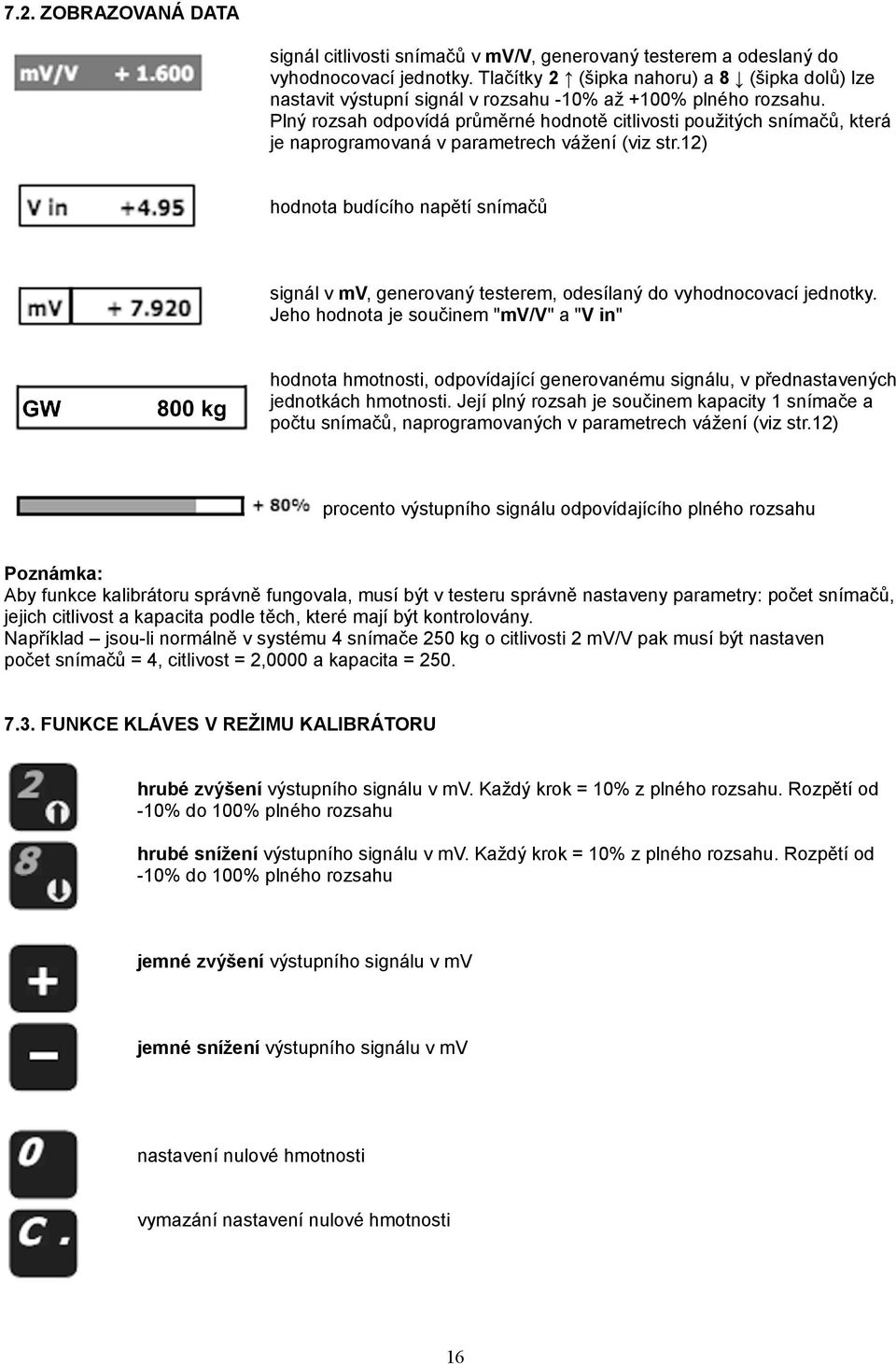

16 7.2. ZOBRAZOVANÁ DATA signál citlivosti snímačů v mv/v, generovaný testerem a odeslaný do vyhodnocovací jednotky. Tlačítky 2 (šipka nahoru) a 8 (šipka dolů) lze nastavit výstupní signál v rozsahu -10% až +100% plného rozsahu. Plný rozsah odpovídá průměrné hodnotě citlivosti použitých snímačů, která je naprogramovaná v parametrech vážení (viz str.12) hodnota budícího napětí snímačů signál v mv, generovaný testerem, odesílaný do vyhodnocovací jednotky. Jeho hodnota je součinem "mv/v" a "V in" hodnota hmotnosti, odpovídající generovanému signálu, v přednastavených jednotkách hmotnosti. Její plný rozsah je součinem kapacity 1 snímače a počtu snímačů, naprogramovaných v parametrech vážení (viz str.12) procento výstupního signálu odpovídajícího plného rozsahu Poznámka: Aby funkce kalibrátoru správně fungovala, musí být v testeru správně nastaveny parametry: počet snímačů, jejich citlivost a kapacita podle těch, které mají být kontrolovány. Například jsou-li normálně v systému 4 snímače 250 kg o citlivosti 2 mv/v pak musí být nastaven počet snímačů = 4, citlivost = 2,0000 a kapacita = FUNKCE KLÁVES V REŽIMU KALIBRÁTORU hrubé zvýšení výstupního signálu v mv. Každý krok = 10% z plného rozsahu. Rozpětí od -10% do 100% plného rozsahu hrubé snížení výstupního signálu v mv. Každý krok = 10% z plného rozsahu. Rozpětí od -10% do 100% plného rozsahu jemné zvýšení výstupního signálu v mv jemné snížení výstupního signálu v mv nastavení nulové hmotnosti vymazání nastavení nulové hmotnosti 16
