FN485 Gateway 2 Galvanically Isolated V1.0 Instalační návod

Transkript

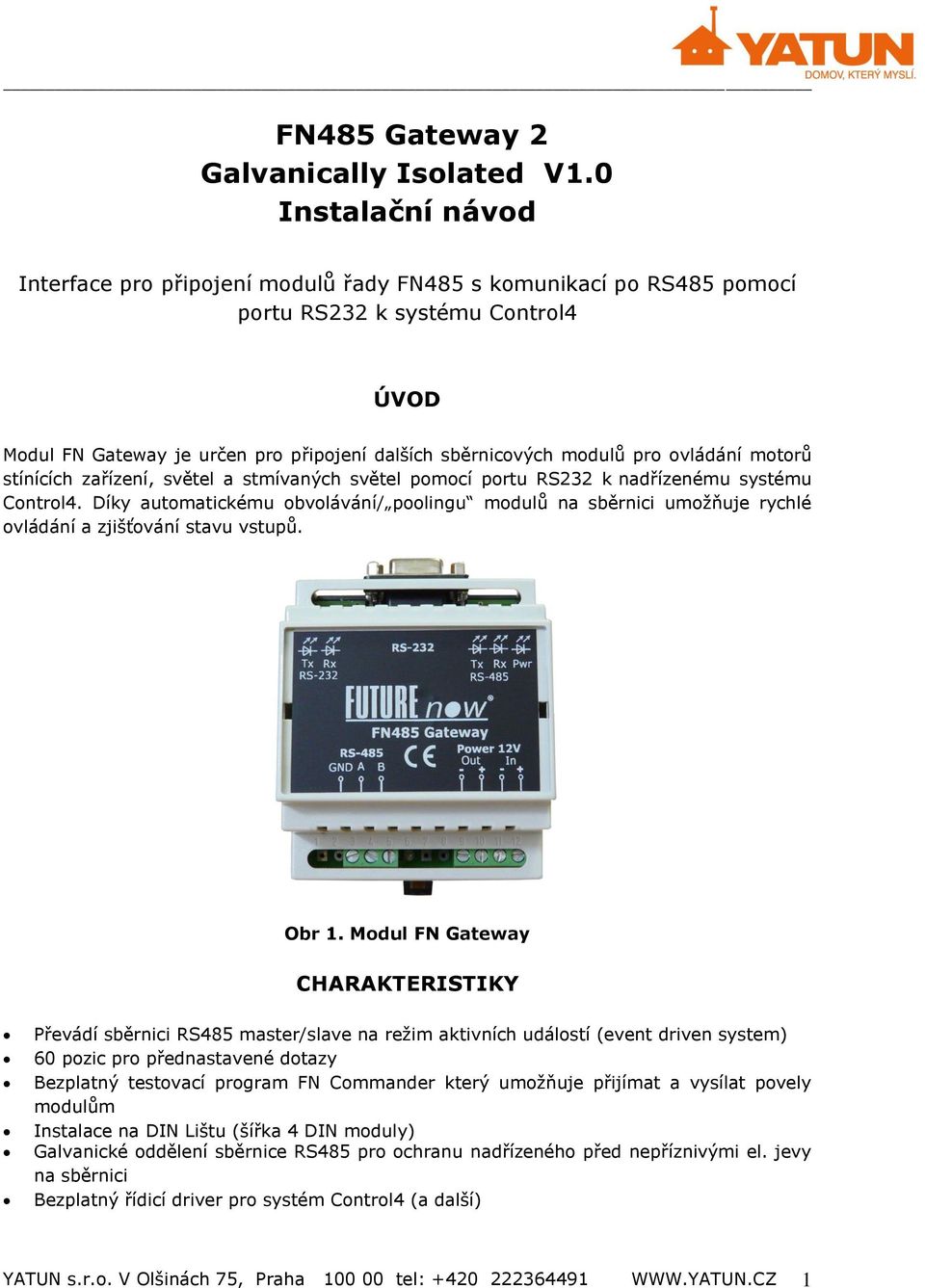

1 FN485 Gateway 2 Galvanically Isolated V1.0 Instalační návod Interface pro připojení modulů řady FN485 s komunikací po RS485 pomocí portu RS232 k systému Control4 ÚVOD Modul FN Gateway je určen pro připojení dalších sběrnicových modulů pro ovládání motorů stínících zařízení, světel a stmívaných světel pomocí portu RS232 k nadřízenému systému Control4. Díky automatickému obvolávání/ poolingu modulů na sběrnici umožňuje rychlé ovládání a zjišťování stavu vstupů. Obr 1. Modul FN Gateway CHARAKTERISTIKY Převádí sběrnici RS485 master/slave na režim aktivních událostí (event driven system) 60 pozic pro přednastavené dotazy Bezplatný testovací program FN Commander který umožňuje přijímat a vysílat povely modulům Instalace na DIN Lištu (šířka 4 DIN moduly) Galvanické oddělení sběrnice RS485 pro ochranu nadřízeného před nepříznivými el. jevy na sběrnici Bezplatný řídicí driver pro systém Control4 (a další) YATUN s.r.o. V Olšinách 75, Praha tel:

2 Funkce modulu Protože sběrnice RS485 používá koncepci master-slave, moduly připojené na sběrnici nemohou posílat nadřízenému systému změny v systému automaticky v okamžiku jejich vzniku, ale mohou informace posílat pouze, jsou-li dotázány z modulu master. Stav stupu a výstupu lze zjistit dotazem mastera. Pro trvalé zjišťování stavu vstupů a výstupů, by nadřízený systém musel trvale dotazovat všechny moduly, což by zatěžovalo jeho komunikační driver. Pro zjednodušení a zrychlení komunikace s podřízenými moduly se používá modul FN Gateway (poller), který automaticky dotazuje všechny moduly na sběrnici, a nadřízenému systému posílá po RS232 informace pouze tehdy, došlo-li ke změně stavu na vstupech nebo výstupech. Tímto zajišťuje okamžitou informovanost nadřízeného systému např. o stisknutí ovládacích tlačítek. Kromě této funkce slouží jako běžný převodník RS232/485 umožňující posílat na sběrnici libovolné konfigurační a diagnostické příkazy. Pro udržení rychlé odezvy na změny v systému (sledování stavu vstupních tlačítek), je doporučeno na jednu sběrnici RS485 nepřipojovat více než 20 modulů řady FN485. Je-li požadováno připojení více modulů, rozdělte systém do více nezávislých sběrnic, kde každá je připojena vlastním modulem FN Gateway k samostatnému portu RS232. Připojení modulu FN Gateway 485 Obr 2. ukazuje příklad schémat - zapojení systému s připojením modulů sběrnicí RS-485 k řídicí jednotce Control4 modulem FN gateway. Řídicí jednotka Control4 Sběrnice RS485 K dalším modulům Ovládací vstupy Ovládané zátěže Obr 2. Schéma připojení YATUN s.r.o. V Olšinách 75, Praha tel:

3 Port RS232 modulu FN Gateway je připojen k portu systému Control4. Port RS485 se připojí ke sběrnici RS 485. Preferovaná topologie zapojení je sběrnice. V případě, že modul FN Gateway není připojen na konci sběrnice, vyjměte vnitřní propojku zakončovacího odporu. Obr 3. ukazuje příklad připojením modul sběrnicí RS-485 a portem RS232 Obr.3 svorkové připojení modulu FN gateway Pro připojení sběrnice RS-485 použijte kroucený pár vodičů a maximální délce 1000m. Popis funkce modulu FN Gateway Modul FN Gateway funguje jako master pro zařízení připojených ke sběrnici RS485 a trvale obvolává všechny podřízené moduly FN485 dle seznamu modulů. Seznam obvolávaných modulů vytváří driver řídícího systému Control4 automaticky, v závislosti na konfiguraci (počtu a typech) modulů které zadá do systému Control4 instalační technik. Seznam obvolávaných modulů je editovatelný pomocí SW utility. Při obvolávání zařízení ze seznamu modul porovnává jejich stavy s předchozím známým stavem a v případě, že došlo ke změně, odešle informaci o změně nadřízenému systému portem RS232. Tímto mechanismem se zajišťuje, že na port RS232 jsou odesílány pouze změny stavů zařízení. V případě, že modul neodpověděl, je opakovaně dotazován v příštím cyklu. Povely posílané modulům FN485 řídicí jednotkou Control4 mají prioritu před obvoláváním, a jsou posílány na sběrnici ihned po přijetí z nadřízeného systému. Jestliže nejsou přijaty další povely z portu RS232 pro sběrnici RS485, modul pokračuje v obvolávání automatickém prvků na sběrnici. YATUN s.r.o. V Olšinách 75, Praha tel:

4 POZNÁMKA: Na sběrnici RS485 je možno připojit max. 32 modul řady FN485 Pro speciální případy je na vyžádání možno dojednat použití verze modulů umožňující připojení až 127 modulů na sběrnici. V případě požadavku na rychlou odezvu nadřízeného systému na stisk tlačítka na vstupu je doporučeno používat max. 20 modulů na jedné sběrnici. Kabel pro připojení modulu FN Gateway k jednotkám HC250 Řídící jednotka HC250 dva sériové porty RS232 (na pozicích 1 a 2). Řídící jednotka je zařízení kategorie DTE. Poznámka: zařízení kategorie DTE, jsou koncová zařízení (ne modemy) a mají obvykle konektor samec - zde DB9M (signál Tx na pinu 3 má v klidovém stavu napětí -5 až -12Vss a vstup Rx je na pinu 2). Pro připojení FN Gateway můžete použít originální připojovací kabel Control4, délka 1,8m, jeden konec - konektor Jack 3,5mm stereo, druhý konec- konektor CANNON DB9M Pro připojení FN Gateway (zařízení třídy DCE -vybavené konektorem DB9F ) stačí pouze tento kabel. Schéma zapojení originálního připojovacího kabelu Control4 : Pohled z přední strany konektoru DIAGNOSTIKA: Při správném nastavení driveru FN Gateway a propojení Connections na port RS232 jednotky Control4, se na pinu 3 (signál Tx) v klidovém stavu objeví napětí -5Vss, generované jednotkou HC250. YATUN s.r.o. V Olšinách 75, Praha tel:

5 TECHNICKÉ PARAMETRY Napájení 12V ss, max. 150mA RS232 RS232 D-Sub9 konektor - samice Parametry komunikace: 9600,N,8,1 Komunikace po sběrnici RS-485 Max. délka sběrnice: 1000m Max. počet modulů na sběrnici: 32 (127 se spec verzí FW) Typ komunikace: RS485 poloduplexní Rychlost: 9600 Baud, Parita: bez, Data bitů: 8, Stop bitů: 1 Další parametry Rozsah pracovních teplot: 0 C 70 C Rozměry: Š x V x H = 70mm x 100 mm x 57 mm (šířka 4 DIN moduly) Hmotnost: 0,12kg Barva: světle šedá s černým čelním panelem Legislativa shoda s požadavky dle: EN :2007 EN :2009 EN :2006/A1:2008 EN :2005 EN :2009 EN 55022:2007/A2:2007 EN 55022:2007/A1:2008 EN 55024:2000 RoHS YATUN s.r.o. V Olšinách 75, Praha tel:
