VÁŽÍCÍ SYSTÉM T3 - ZÁKLADNÍ INFORMACE 1 POPIS 2 2 DODÁVKA A SKLADOVÁNÍ 3 3 OVLÁDACÍ PANEL (KONZOLA) - POPIS 3 4 MODULY ROZHRANÍ - POPIS 6
|
|
- Dalibor Malý
- před 8 lety
- Počet zobrazení:
Transkript

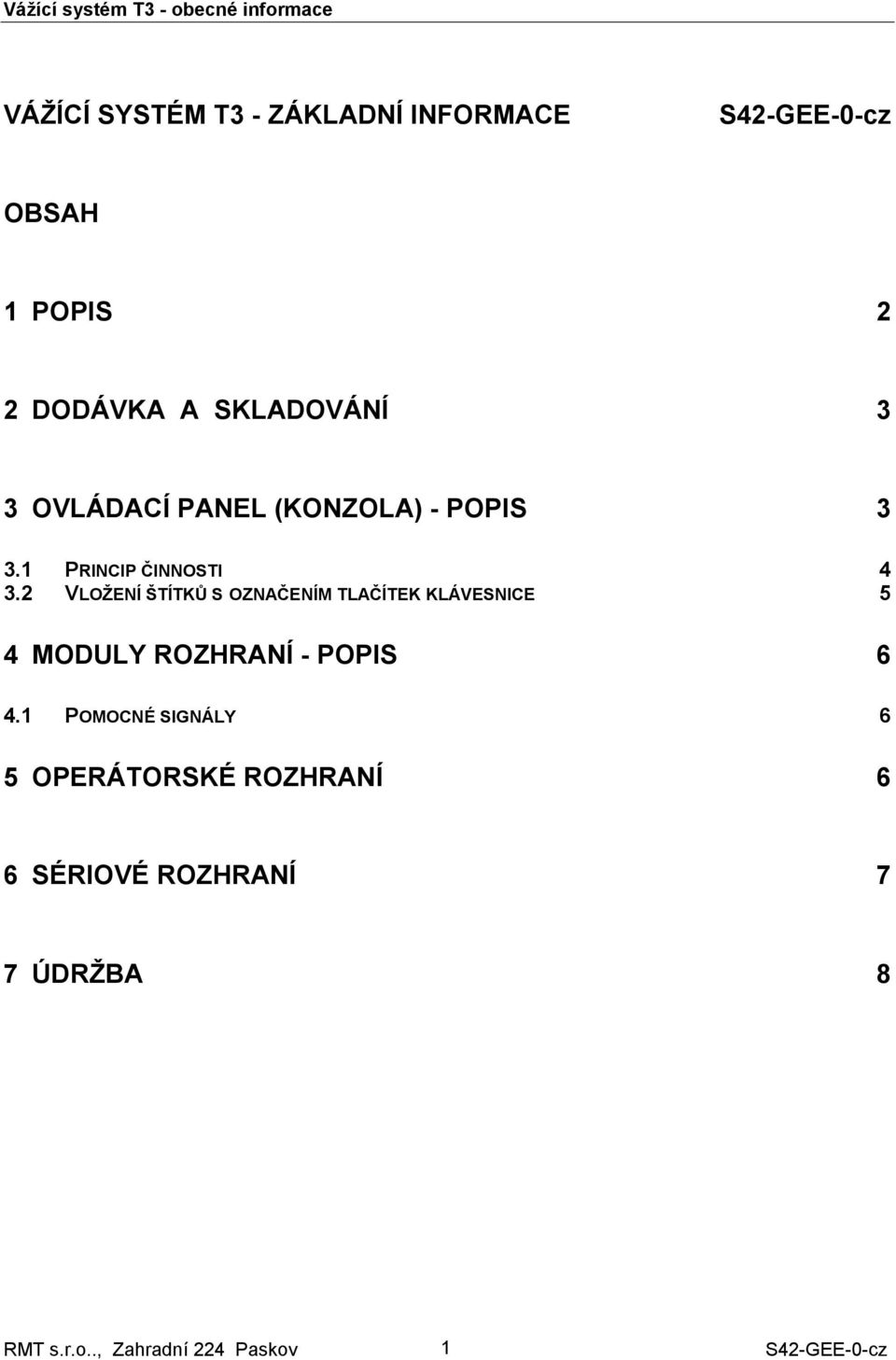

1 VÁŽÍCÍ SYSTÉM T3 - ZÁKLADNÍ INFORMACE OBSAH 1 POPIS 2 2 DODÁVKA A SKLADOVÁNÍ 3 3 OVLÁDACÍ PANEL (KONZOLA) - POPIS PRINCIP ČINNOSTI VLOŽENÍ ŠTÍTKŮ S OZNAČENÍM TLAČÍTEK KLÁVESNICE 5 4 MODULY ROZHRANÍ - POPIS POMOCNÉ SIGNÁLY 6 5 OPERÁTORSKÉ ROZHRANÍ 6 6 SÉRIOVÉ ROZHRANÍ 7 7 ÚDRŽBA 8 1

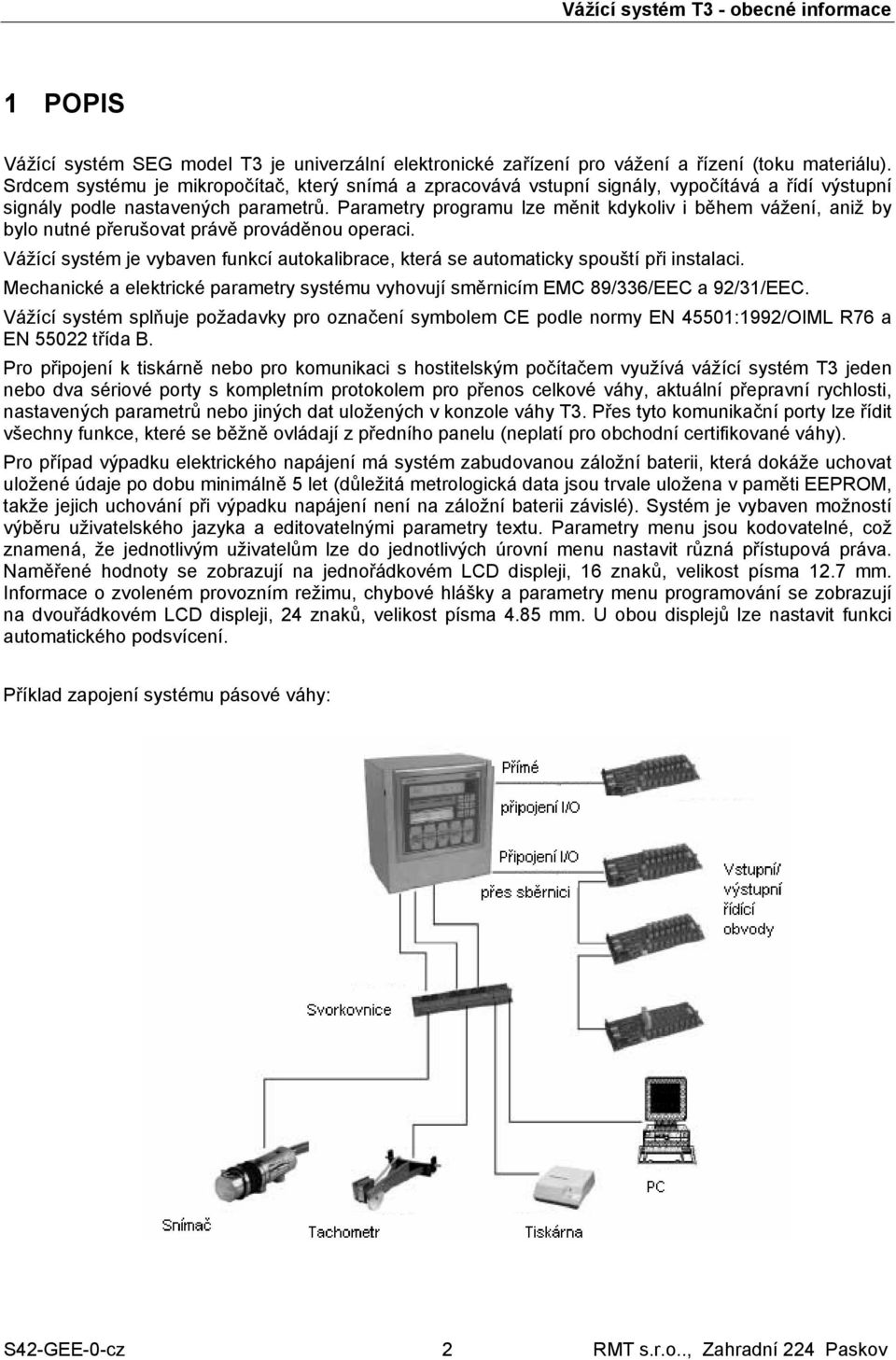

2 1 POPIS Vážící systém SEG model T3 je univerzální elektronické zařízení pro vážení a řízení (toku materiálu). Srdcem systému je mikropočítač, který snímá a zpracovává vstupní signály, vypočítává a řídí výstupní signály podle nastavených parametrů. Parametry programu lze měnit kdykoliv i během vážení, aniž by bylo nutné přerušovat právě prováděnou operaci. Vážící systém je vybaven funkcí autokalibrace, která se automaticky spouští při instalaci. Mechanické a elektrické parametry systému vyhovují směrnicím EMC 89/336/EEC a 92/31/EEC. Vážící systém splňuje požadavky pro označení symbolem CE podle normy EN 45501:1992/OIML R76 a EN třída B. Pro připojení k tiskárně nebo pro komunikaci s hostitelským počítačem využívá vážící systém T3 jeden nebo dva sériové porty s kompletním protokolem pro přenos celkové váhy, aktuální přepravní rychlosti, nastavených parametrů nebo jiných dat uložených v konzole váhy T3. Přes tyto komunikační porty lze řídit všechny funkce, které se běžně ovládají z předního panelu (neplatí pro obchodní certifikované váhy). Pro případ výpadku elektrického napájení má systém zabudovanou záložní baterii, která dokáže uchovat uložené údaje po dobu minimálně 5 let (důležitá metrologická data jsou trvale uložena v paměti EEPROM, takže jejich uchování při výpadku napájení není na záložní baterii závislé). Systém je vybaven možností výběru uživatelského jazyka a editovatelnými parametry textu. Parametry menu jsou kodovatelné, což znamená, že jednotlivým uživatelům lze do jednotlivých úrovní menu nastavit různá přístupová práva. Naměřené hodnoty se zobrazují na jednořádkovém LCD displeji, 16 znaků, velikost písma 12.7 mm. Informace o zvoleném provozním režimu, chybové hlášky a parametry menu programování se zobrazují na dvouřádkovém LCD displeji, 24 znaků, velikost písma 4.85 mm. U obou displejů lze nastavit funkci automatického podsvícení. Příklad zapojení systému pásové váhy: 2

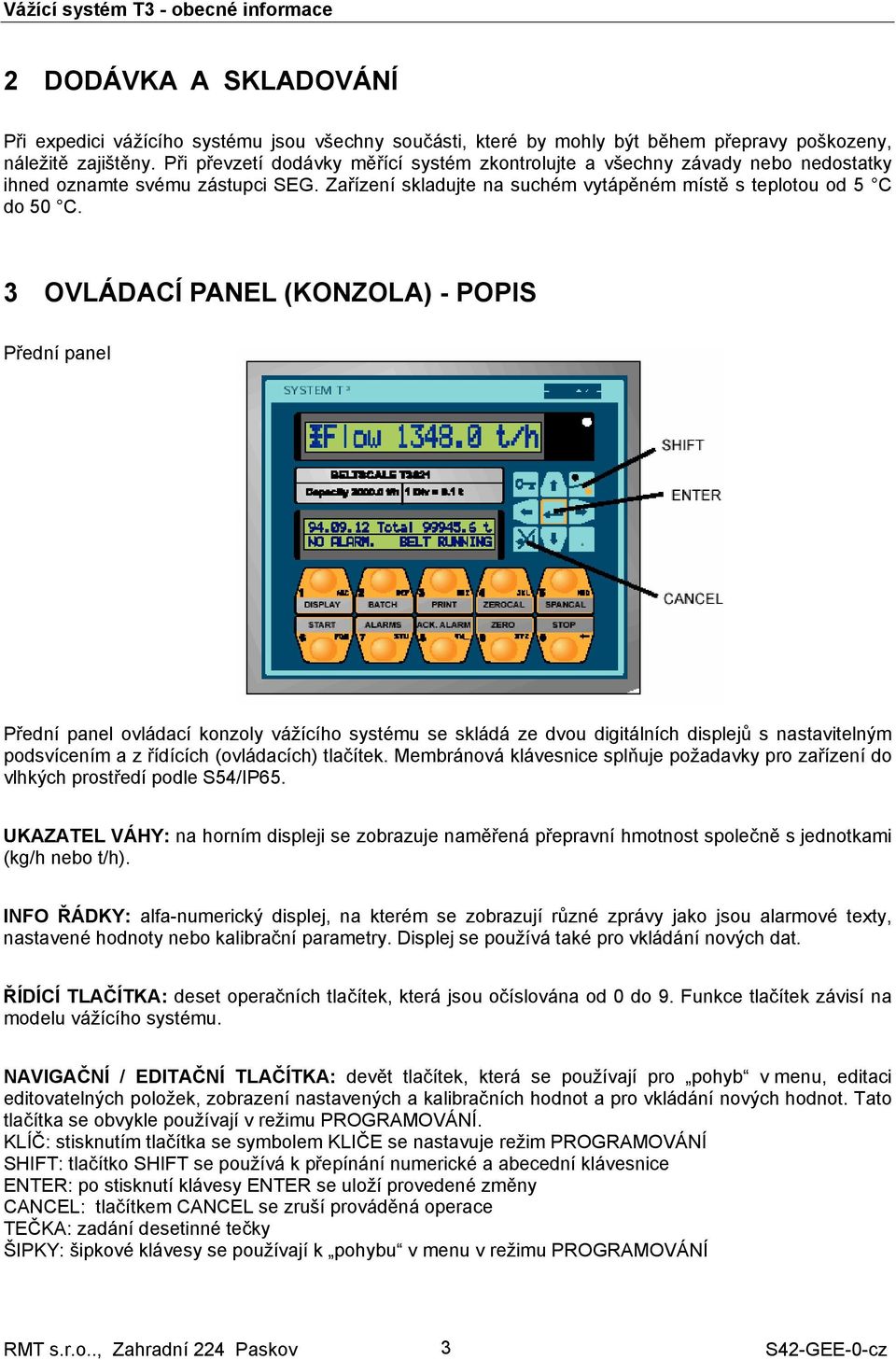

3 2 DODÁVKA A SKLADOVÁNÍ Při expedici vážícího systému jsou všechny součásti, které by mohly být během přepravy poškozeny, náležitě zajištěny. Při převzetí dodávky měřící systém zkontrolujte a všechny závady nebo nedostatky ihned oznamte svému zástupci SEG. Zařízení skladujte na suchém vytápěném místě s teplotou od 5 C do 50 C. 3 OVLÁDACÍ PANEL (KONZOLA) - POPIS Přední panel Přední panel ovládací konzoly vážícího systému se skládá ze dvou digitálních displejů s nastavitelným podsvícením a z řídících (ovládacích) tlačítek. Membránová klávesnice splňuje požadavky pro zařízení do vlhkých prostředí podle S54/IP65. UKAZATEL VÁHY: na horním displeji se zobrazuje naměřená přepravní hmotnost společně s jednotkami (kg/h nebo t/h). INFO ŘÁDKY: alfa-numerický displej, na kterém se zobrazují různé zprávy jako jsou alarmové texty, nastavené hodnoty nebo kalibrační parametry. Displej se používá také pro vkládání nových dat. ŘÍDÍCÍ TLAČÍTKA: deset operačních tlačítek, která jsou očíslována od 0 do 9. Funkce tlačítek závisí na modelu vážícího systému. NAVIGAČNÍ / EDITAČNÍ TLAČÍTKA: devět tlačítek, která se používají pro pohyb v menu, editaci editovatelných položek, zobrazení nastavených a kalibračních hodnot a pro vkládání nových hodnot. Tato tlačítka se obvykle používají v režimu PROGRAMOVÁNÍ. KLÍČ: stisknutím tlačítka se symbolem KLIČE se nastavuje režim PROGRAMOVÁNÍ SHIFT: tlačítko SHIFT se používá k přepínání numerické a abecední klávesnice ENTER: po stisknutí klávesy ENTER se uloží provedené změny CANCEL: tlačítkem CANCEL se zruší prováděná operace TEČKA: zadání desetinné tečky ŠIPKY: šipkové klávesy se používají k pohybu v menu v režimu PROGRAMOVÁNÍ 3

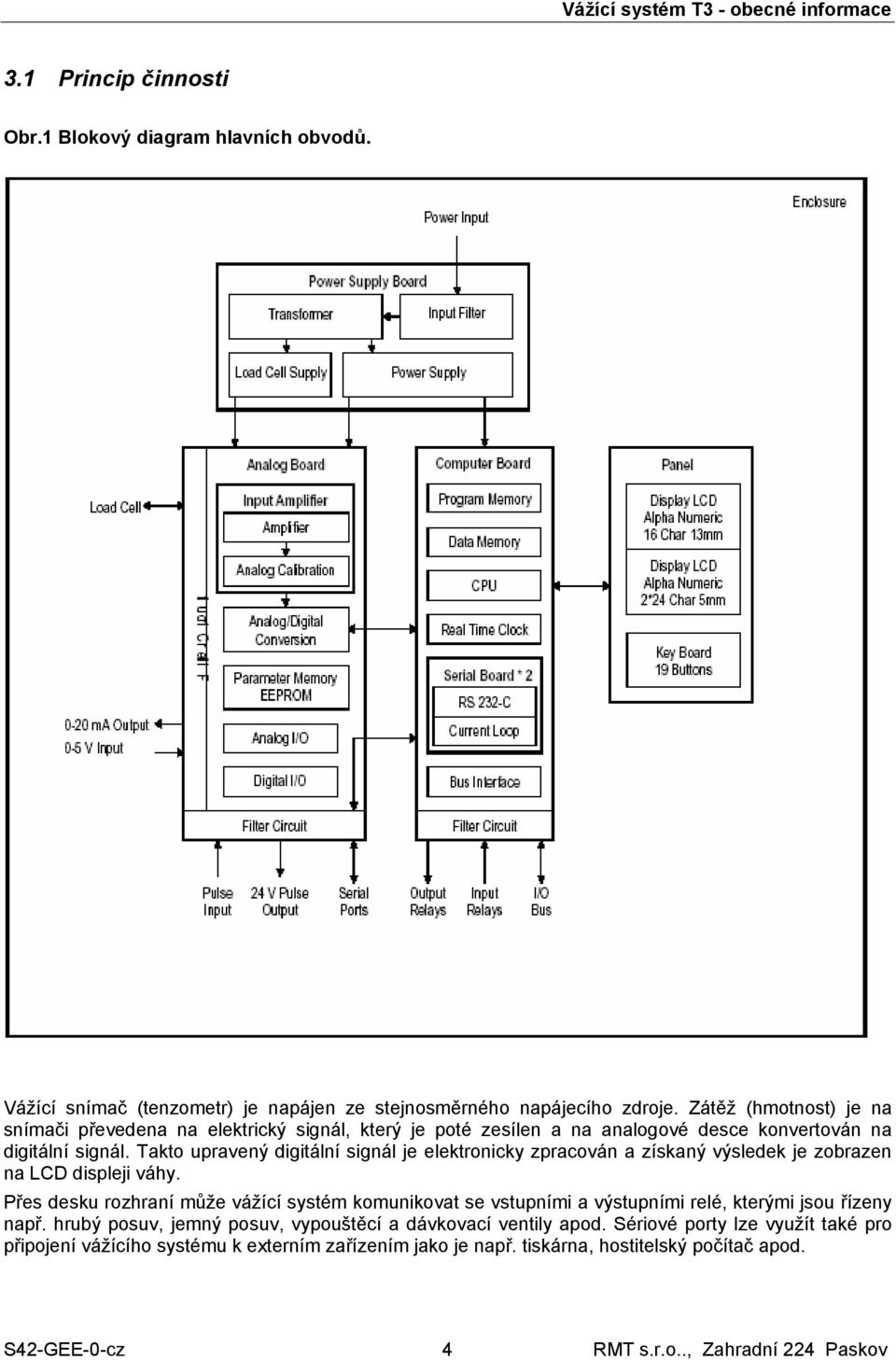

4 3.1 Princip činnosti Obr.1 Blokový diagram hlavních obvodů. Vážící snímač (tenzometr) je napájen ze stejnosměrného napájecího zdroje. Zátěž (hmotnost) je na snímači převedena na elektrický signál, který je poté zesílen a na analogové desce konvertován na digitální signál. Takto upravený digitální signál je elektronicky zpracován a získaný výsledek je zobrazen na LCD displeji váhy. Přes desku rozhraní může vážící systém komunikovat se vstupními a výstupními relé, kterými jsou řízeny např. hrubý posuv, jemný posuv, vypouštěcí a dávkovací ventily apod. Sériové porty lze využít také pro připojení vážícího systému k externím zařízením jako je např. tiskárna, hostitelský počítač apod. 4

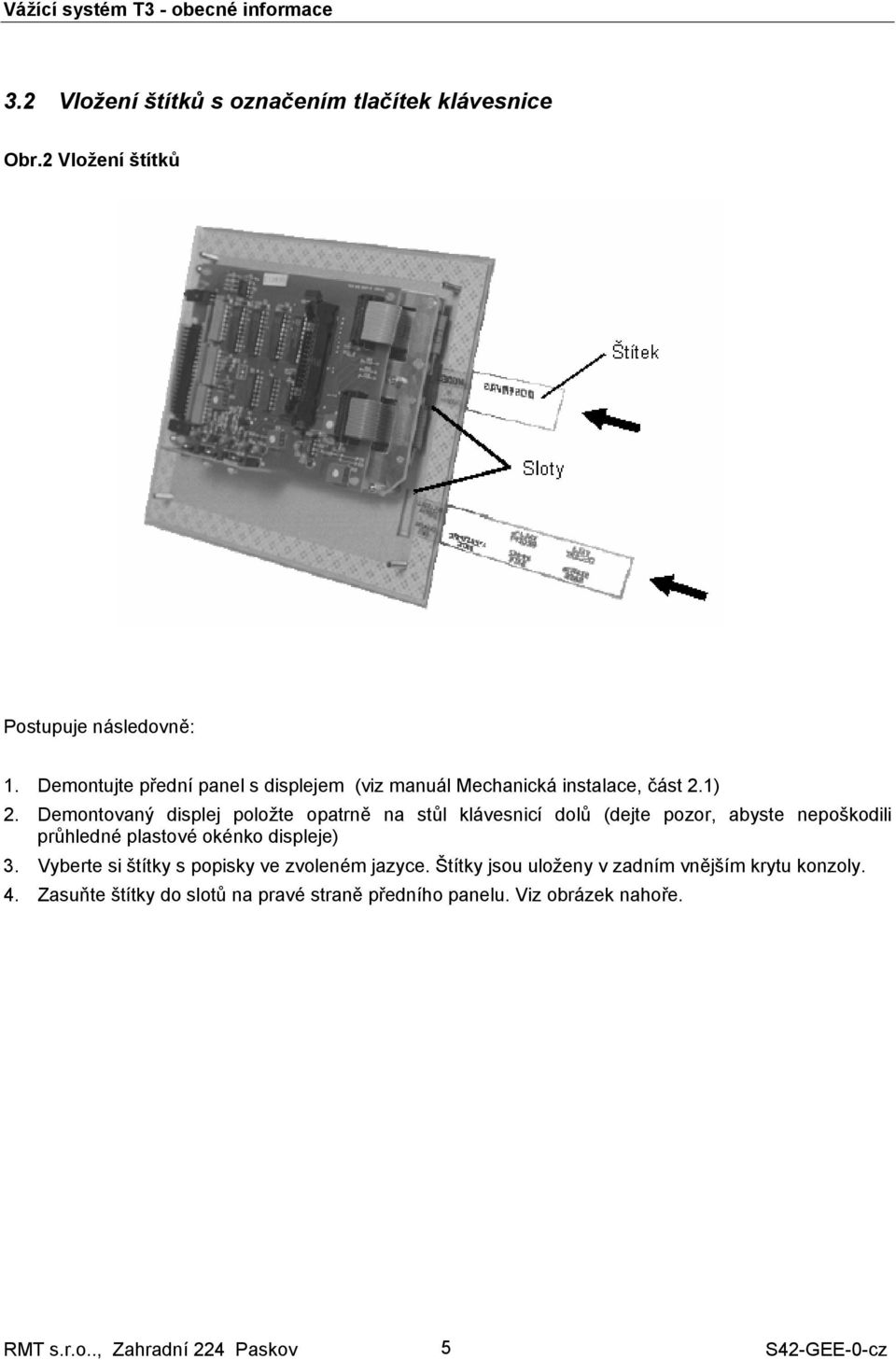

5 3.2 Vložení štítků s označením tlačítek klávesnice Obr.2 Vložení štítků Postupuje následovně: 1. Demontujte přední panel s displejem (viz manuál Mechanická instalace, část 2.1) 2. Demontovaný displej položte opatrně na stůl klávesnicí dolů (dejte pozor, abyste nepoškodili průhledné plastové okénko displeje) 3. Vyberte si štítky s popisky ve zvoleném jazyce. Štítky jsou uloženy v zadním vnějším krytu konzoly. 4. Zasuňte štítky do slotů na pravé straně předního panelu. Viz obrázek nahoře. 5

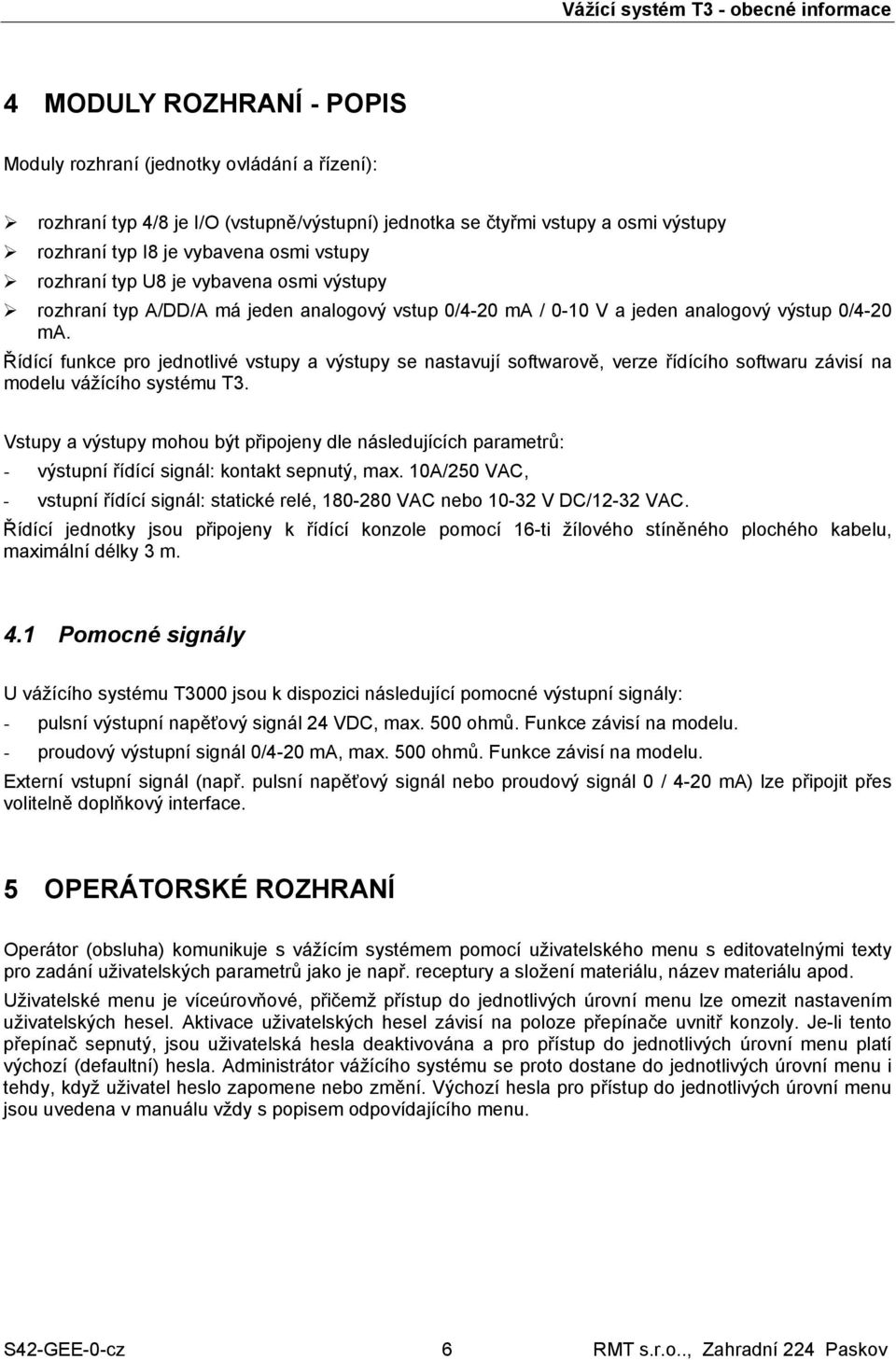

6 4 MODULY ROZHRANÍ - POPIS Moduly rozhraní (jednotky ovládání a řízení): rozhraní typ 4/8 je I/O (vstupně/výstupní) jednotka se čtyřmi vstupy a osmi výstupy rozhraní typ I8 je vybavena osmi vstupy rozhraní typ U8 je vybavena osmi výstupy rozhraní typ A/DD/A má jeden analogový vstup 0/4-20 ma / 0-10 V a jeden analogový výstup 0/4-20 ma. Řídící funkce pro jednotlivé vstupy a výstupy se nastavují softwarově, verze řídícího softwaru závisí na modelu vážícího systému T3. Vstupy a výstupy mohou být připojeny dle následujících parametrů: - výstupní řídící signál: kontakt sepnutý, max. 10A/250 VAC, - vstupní řídící signál: statické relé, VAC nebo V DC/12-32 VAC. Řídící jednotky jsou připojeny k řídící konzole pomocí 16-ti žílového stíněného plochého kabelu, maximální délky 3 m. 4.1 Pomocné signály U vážícího systému T3000 jsou k dispozici následující pomocné výstupní signály: - pulsní výstupní napěťový signál 24 VDC, max. 500 ohmů. Funkce závisí na modelu. - proudový výstupní signál 0/4-20 ma, max. 500 ohmů. Funkce závisí na modelu. Externí vstupní signál (např. pulsní napěťový signál nebo proudový signál 0 / 4-20 ma) lze připojit přes volitelně doplňkový interface. 5 OPERÁTORSKÉ ROZHRANÍ Operátor (obsluha) komunikuje s vážícím systémem pomocí uživatelského menu s editovatelnými texty pro zadání uživatelských parametrů jako je např. receptury a složení materiálu, název materiálu apod. Uživatelské menu je víceúrovňové, přičemž přístup do jednotlivých úrovní menu lze omezit nastavením uživatelských hesel. Aktivace uživatelských hesel závisí na poloze přepínače uvnitř konzoly. Je-li tento přepínač sepnutý, jsou uživatelská hesla deaktivována a pro přístup do jednotlivých úrovní menu platí výchozí (defaultní) hesla. Administrátor vážícího systému se proto dostane do jednotlivých úrovní menu i tehdy, když uživatel heslo zapomene nebo změní. Výchozí hesla pro přístup do jednotlivých úrovní menu jsou uvedena v manuálu vždy s popisem odpovídajícího menu. 6
7 6 SÉRIOVÉ ROZHRANÍ Vážící systém T3000 může být vybaven dvěmi volitelně doplňkovými sériovými porty, ke kterým lze připojit sériové rozhraní RS232C, proudovou smyčkou (pasivní/aktivní) nebo RS485. Oba porty jsou navzájem nezávislé a ve stejnou dobu lze k oběma portům připojit různá zařízení. Instalace portů je velmi jednoduchá a spočívá v zasunutí desky do připraveného slotu (konektoru SIMM). Elektrické připojení sériových portů se provádí přes odpovídající svorky na svorkovnici. Viz manuál Elektrická instalace. Instalace desky sériového rozhraní: 1. Odpojte zdroj napájecího napětí. 2. Odšroubujte zadní kryty (viz manuál Mechanická instalace, část 2.1) 3. Desky sériového rozhraní se instalují do SIMM konektorů na desce SPS 176. Vnitřní SIMM konektor je určený pro port 1, vnější pro port Pod úhlem 45 o stupňů pomalu zasunujte sériovou desku do konektoru tak dlouho, až do konektoru zapadne ve vzpřímené poloze. 5. Připojte napájecí napětí 6. Přes menu sériového rozhraní zkontrolujte zapojení obou portů. Jsou-li desky sériového rozhraní nainstalovány správně, zobrazí se na displeji odpovídající typ rozhraní. Správné zapojení desek můžete ověřit také podle toho, zda při přenosu dat svítí na desce červené LED diody. 7. Připojte COM kabel (nebo zkontrolujte jeho připojení). 8. Přišroubujte zpět zadní kryty. Podrobnější informace viz manuál Elektrická instalace část 4.2 Obr.3: Instalace sériových portů Pohled zezadu na pravou vnitřní část konzoly Desky sériového rozhraní (volitelně) 7

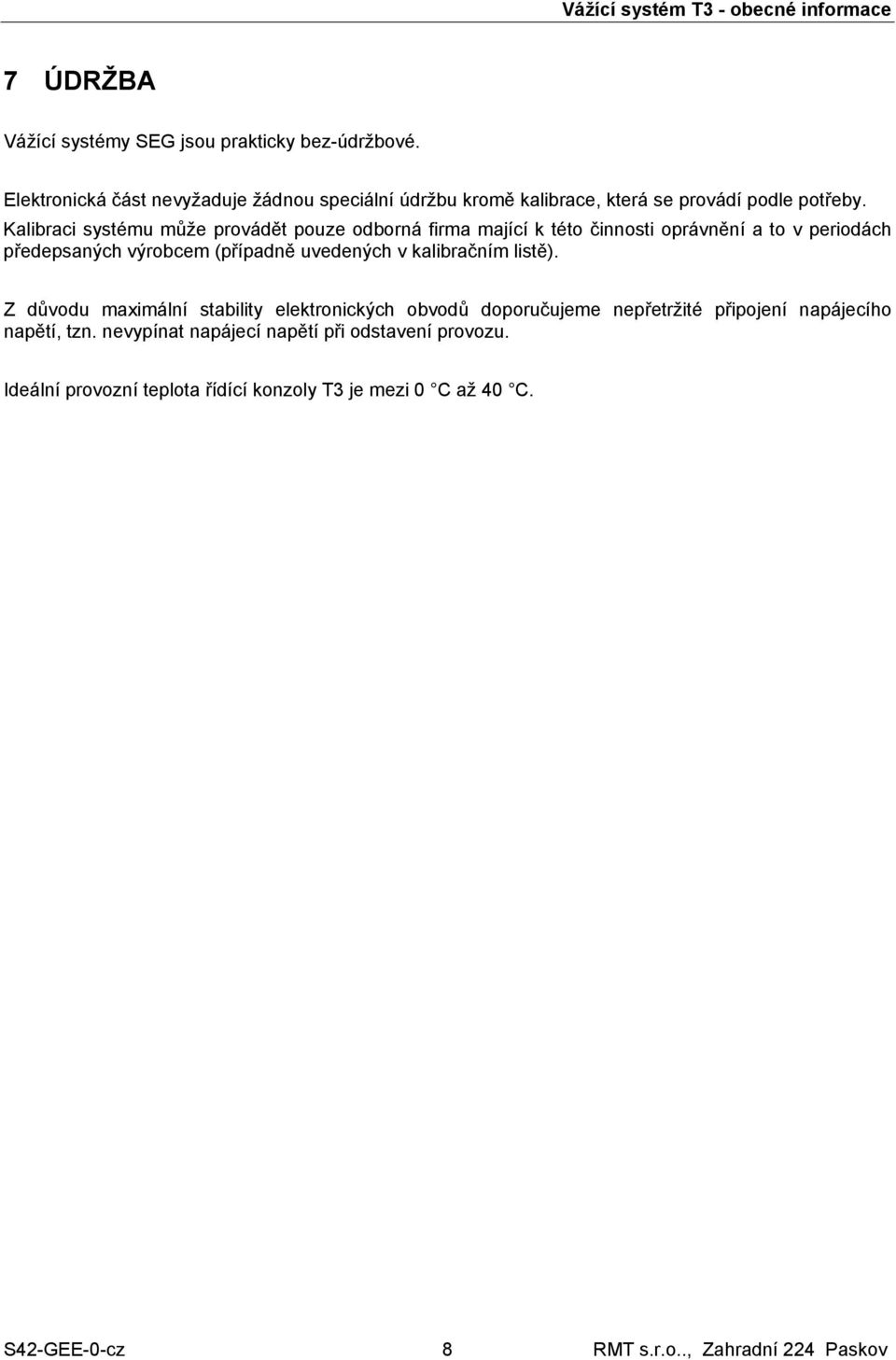

8 7 ÚDRŽBA Vážící systémy SEG jsou prakticky bez-údržbové. Elektronická část nevyžaduje žádnou speciální údržbu kromě kalibrace, která se provádí podle potřeby. Kalibraci systému může provádět pouze odborná firma mající k této činnosti oprávnění a to v periodách předepsaných výrobcem (případně uvedených v kalibračním listě). Z důvodu maximální stability elektronických obvodů doporučujeme nepřetržité připojení napájecího napětí, tzn. nevypínat napájecí napětí při odstavení provozu. Ideální provozní teplota řídící konzoly T3 je mezi 0 C až 40 C. 8
