1 Výškové budovy - Martinický palác SBToolCZ Hodnocení komplexní kvality budov Prof. Ing. Petr Hájek, CSc., Ing. M. Vonka, Ph.D, Ing. A. Lupíšek Fakulta stavební ČVUT v Praze Výzkumné centrum CIDEAS Fakulta stavební, ČVUT v Praze, Výzkumné centrum CIDEAS, Katedra konstrukcí pozemních staveb, Centrum SUBSTANCE

2 jsou / mohou být výškové budovy udržitelné?

3 Proč provádět hodnocení komplexní kvality a certifikaci budov? 1 2 Snížení dopadů na životní prostředí MARKETINGOVÉ Zvýšení uživatelské kvality budov VÝHODY 3 Ekonomická efektivita

4 Proč provádět hodnocení komplexní kvality a certifikaci budov? 1 Environmentální aspekty Snížení dopadů na životní prostředí 2 3 Sociální Zvýšení uživatelské kvality aspekty budov Ekonomické Ekonomická efektivita aspekty

5 Integrovaný přístup - integrovaný návrh - integrované hodnocení SOCIÁLNÍ ASPEKTY snesitelnost spravedlnost ENVIRONMEN- TÁLNÍ ASPEKTY udržitel- nost realizova- telnost EKONOMIKA

6 Regionální podmínky

7 Klimatické podmínky Geomorfologické podmínky Materiálová a technologická základna Ekonomické ké podmínky Hustota populace Tradice Kultura

8 Mezinárodní metodika SBTool Mezinárodní International aktivity methodology SBTool

9 Nástroje pro hodnocení kvality budov SBTool BREEAM LEED CASBEE HQE PROMISE DGNB Protocollo SBC Design target scores for Megaplex project, Ottawa, Canada iisbe mezinárodní Active Phase metodika Design Phase (set in Region file) UK Project Information USAA Predicted performance results based on information available during Design Phase Relative Performance Results 0 = Acceptable Practice; 3 = Good Practice; 5 = Best Practice G 5 4 Japonsko This is a Renovation project with a total gross area of 7000 m2. It has an estimated lifespan of 75 years, and contains the following occupancies: Apartment and Retail and is located in Ottawa, Canada. The assessment is valid for the Design Phase. Assumed life span is 75 years, and monetary units are in CD The project contains 20 apartment units With current context and building data, the 2 number of active low-level parameters is: Q Francie The number of active low-level mandatory 1 parameters with a score of less than 3 is: 3 0 Finsko F C Site Selection, Project Planning and Development Německo Energy and Resource Consumption Environmental Loadings Itálie Indoor Environmental Quality SB Tool Verde SB Tool PT SB Tool CZ E 3 Performance Issue Areas Španělsko Design Phase scores indicate Potential Performance as predicted by an assessment of building features and plans for construction and operation that are developed during the design process. D Portugalsko Česká republika B Amortization rate for embodied energy of existing materials is set at 2 % 116 To see a full list of Issues, Categories and Criteria, go to the Issues worksheet. Design target scores Max. potential lowlevel parameters: 118 Active low-level level mandatory parameters: Active Weights 10 Weighted scores A 8% 3.3 B 23% 2.3 C 27% 3.7 D 18% 3.4 E Service Quality 16% 2.9 F Social and Economic aspects 5% 2.9 G Cultural and Perceptual Aspects 3% 4.3 T o t a l w e I g h t e d b u i l d i n g s c o r e 3.1

10 Výzkum a vývoj v EU (RP projekty) LEnSE (6. RP) metodologie PERFECTION (7.RP) indikátory vnitřního prostředí SuPer Buildings (7.RP) hodnocení a nastavení kriteriálních mezí Vývoj 2. generace OpenHouse (7.RP) implementace hodnocení do praxe hodnoticích metod Normalizace: CEN/TC 350 a ISO TC 59 Systém hodnocení udržitelnosti budov založený na přístupu uvažujícím životní cyklus a na kvantitativních indikátorech environmentální, sociální a ekonomické kvality budov.

11 Sustainable Building Alliance

12 Klíčové indikátory Key indicators CORE Emise CO2 Energie Odpady Voda Kvalita vzduchu Ekonomická ikáefektivita fktiit

13 KOMPLEXNÍ REGIONÁLNÍ TRANSPARENTNÍ

14 SBToolCZ

15 Metodika SBTool International Initiative for Sustainable Built Environment Komplexní systém pro hodnocení budov z hlediska širokého spektra kritérií udržitelnosti Jde o otevřenou metodiku určenou pro lokalizaci ve specifických regionálních podmínkách

16 Aplikace metody SBTool Protocollo SBC Itálie SB Tool Verde Španělsko SB Tool PT Portugalsko SB Tool CZ ČR..? CASBEE Japonsko, DGNB Německo..

17 SBTool CZ - Národní specifika výběr kritérií relevantních pro Českou republiku přizpůsobení výpočtů českým normám nastavení srovnávacích hladin podle českého stavebnictví soulad s národní legislativou nastavení vah panelem expertů Mezinárodní kompatibilita soulad s evropskými normami kompatibilita s klíčovými indikátory SB Alliance mezinárodní rámec iisbe

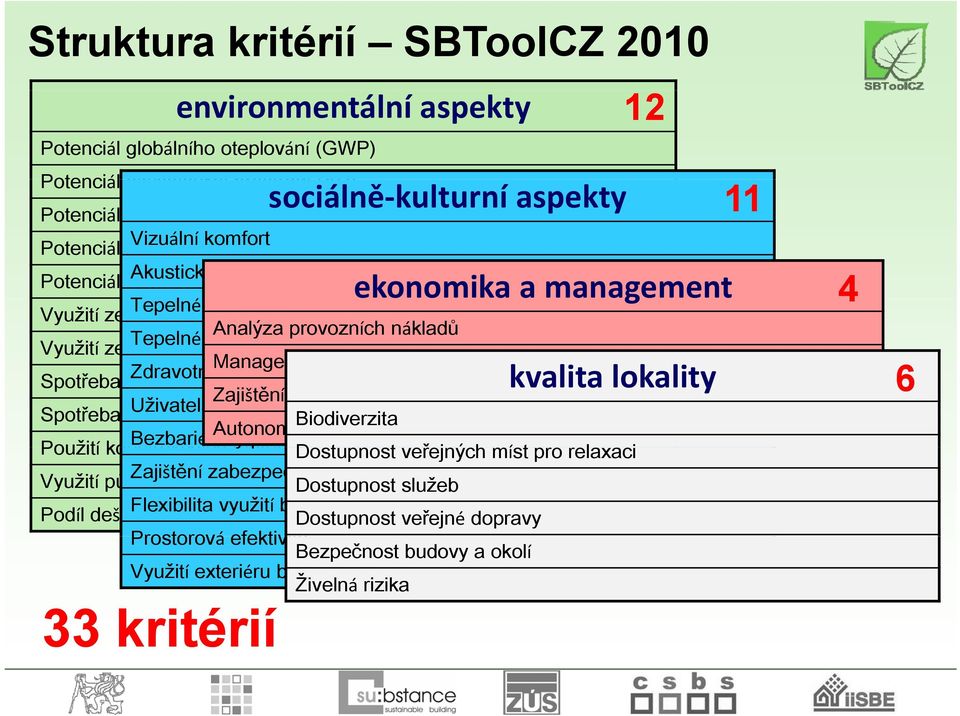

18 Struktura kritérií SBToolCZ 2010 environmentální aspekty Potenciál globálního oteplování (GWP) Potenciál okyselování prostředí (AP) sociálně kulturní aspekty Potenciál eutrofizace prostředí (EP) Vizuální komfort Potenciál ničení ozonu (ODP) Potenciál tvorby Akustický ozonu komfort (POCP) Tepelné pohoda v letním období Využití zeleně na pozemku Analýza provozních nákladů Tepelné pohoda v zimním období Využití zeleně na střechách a fasádách Management tříděného odpadu Zdravotní nezávadnost materiálů Spotřeba pitné vody Zajištění prováděcí a provozní dokumentace Spotřeba primární Uživatelský energie komfort z neobnovitelných zdrojů Bezbariérový Autonomie Biodiverzita přístup p provozu Použití konstrukčních materiálů Dostupnost při výstavbě t veřejných místí pro relaxaci Zajištění zabezpečení budovy Využití půdy Dostupnost služeb Flexibilita využití budovy Podíl dešťové vody zachycené Dostupnost na pozemku veřejné dopravy Prostorová efektivita Bezpečnost budovy a okolí Využití exteriéru budovy pro pobyt obyvatel Živelná rizika 33 kritérií 12 ekonomika a management kvalita lokality

19 Hodnoticí stupnice BAT (nejlepší dostupné technologie) nejlepší zkušenost stav obvyklý v regionu (standard) MJ/(m 2.a)

20 Systém váhování SBToolCZ 2010 Sestavení panelu expertů Osloveno 30 odborníků Statistické vyhodnocení Nastavení vah

21 Váhy skupin kritérií SBToolCZ 2010

22 Metodická příručka SBToolCZ 2010

23 Metodická příručka SBToolCZ 2010

24 C tifik Certifikace

25 Certifikace

26 Schéma certifikace Mezinárodní metodika SBTool Lokalizace Panel expertů Česká metodika SBToolCZ Certifikační orgán

27 Závěry SBToolCZ je česká certifikace komplexní kvality založená na hodnoceníkvantifikovatelných parametrů budovy Motivuje k výstavbě budov šetrných k životnímu prostředí Klade důraz na kvalitu vnitřního prostředí Sleduje dlouhodobou ekonomickou efektivitu a funkčnost budovy Informace o SBToolCZ:

28 jsou / mohou být výškové budovy udržitelné?

29 Pearl River Tower Guangzhou China 71 stories 310 m zero energy

30 PEARL RIVER TOWER vertikální větrné turbiny integrované do tvaru fasády umístěné ve 4 otvorech 3 x 4 m nízko energetické, vysoko účinné osvětlovací systémy radiační chlazené podhledy integrovaný fotovoltaický systém

31 Manama Bahrain 50 pater 240 m WTC 3 větrné turbiny Ø 29 m pokrývají 15% celkové spotřeby energie

32 Lighthouse Dubai 66 pater 400 m 3 větrné turbiny Ø 29 m po 225 kv 4000 fotovoltaických panelů na jižní fasádě snížení spotřeby energie o 65 % snížení spotřeby vody o 40%

33 výškové budovy ANO x NE?? urbanistické souvislosti Odpověď může dát:? KOMPLEXNÍ, energie / emise TRANSPARENTNÍ A REGIONÁLNĚ ZAMĚŘENÉ HODNOCENÍ KVALITY? bezpečnost ekonomika?

34 děkuji za pozornost?
