1 Sustainable Building for the 3rd Millenium ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA STAVEBNÍ Katedra konstrukcí pozemních staveb Udržitelná výstavba Martin Vonka Fakulta stavební ČVUT Centrum navrhování integrovaných konstrukcí CIDEAS Poradenství v oblasti stavebnictví, energetiky a životního prostředí VŠE, Praha

2 problémy světa miliarda lidí má problémy s přístupem k pitné vodě miliarda lidí trpí podvýživou dvě miliardy lidí jsou negramotné přírodní katastrofy (chudé země) degradace půdy, lesy vyčerpávání neobnovitelných zdrojů globální oteplování

3 hustota osídlení na Zemi

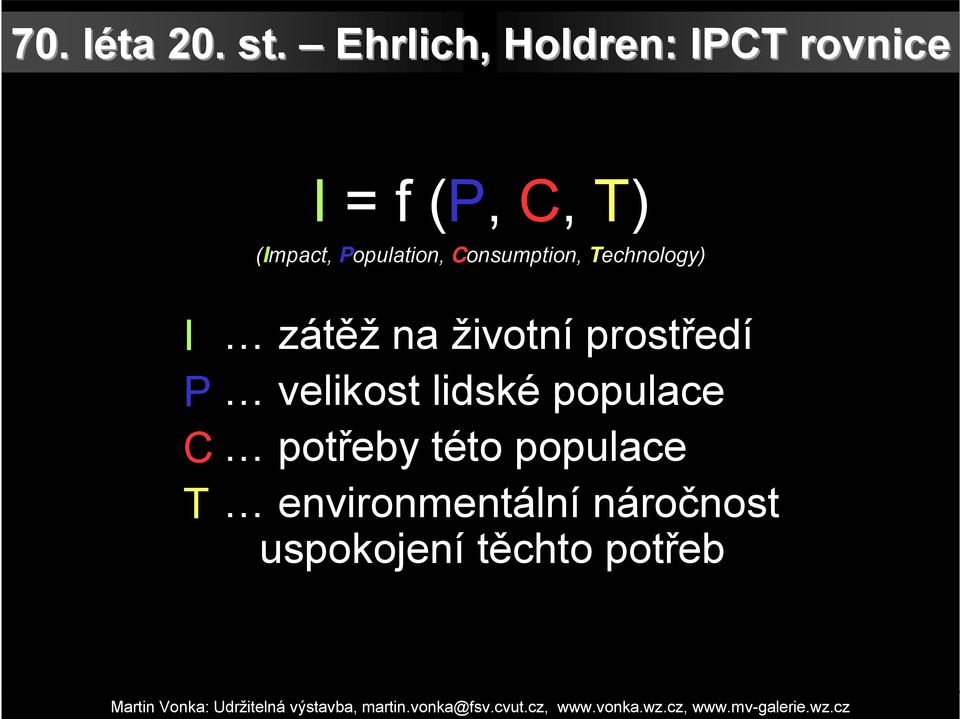

4 70. léta 20. st. Ehrlich, Holdren: IPCT rovnice I = f (P, C, T) (Impact, Population, Consumption, Technology) I P C T zátěž na životní prostředí velikost lidské populace potřeby této populace environmentální náročnost uspokojení těchto potřeb

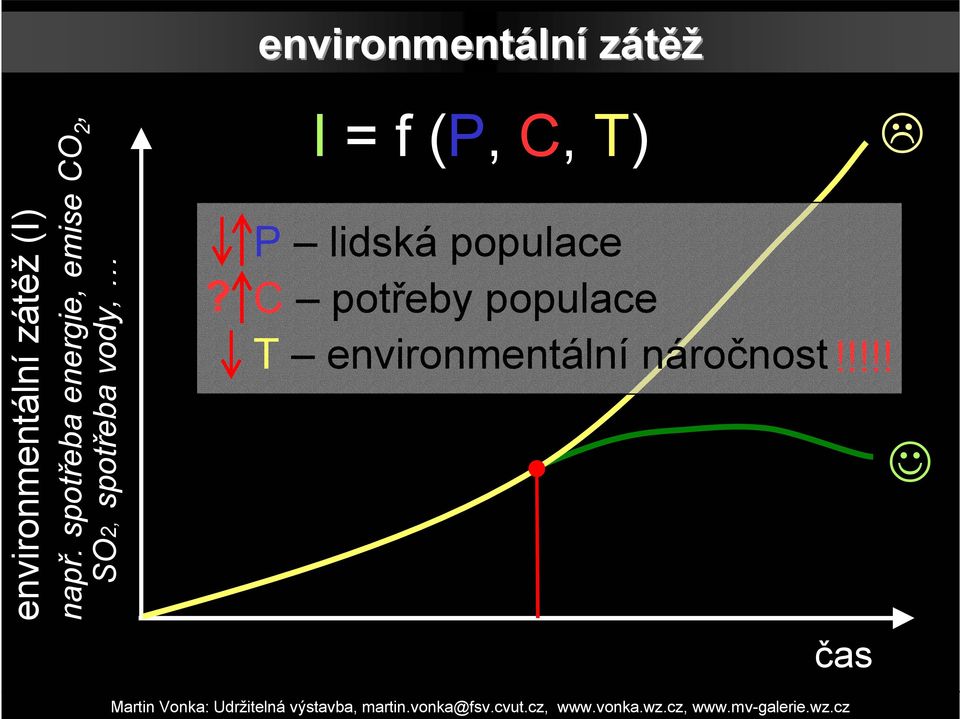

5 environmentální zátěž environmentální zátěž (I) např. spotřeba energie, emise CO 2, SO2, spotřeba vody,? I = f (P, C, T) P lidská populace C potřeby populace T environmentální náročnost!!!!! čas

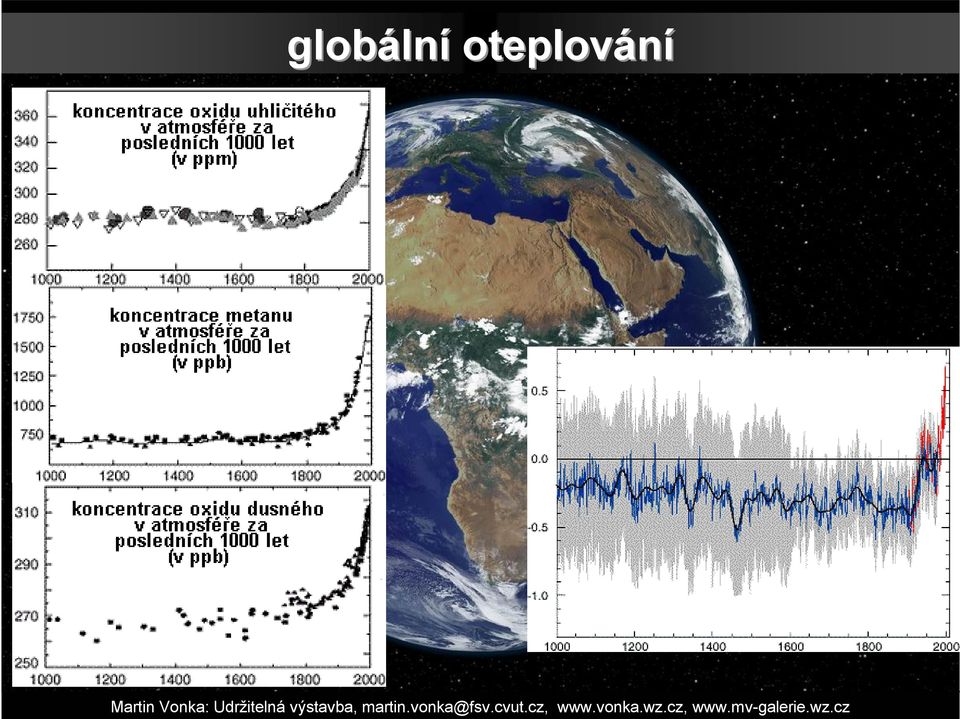

6 globální oteplování teplota

7 sucho povodně

8 acidifikace eutrofizace

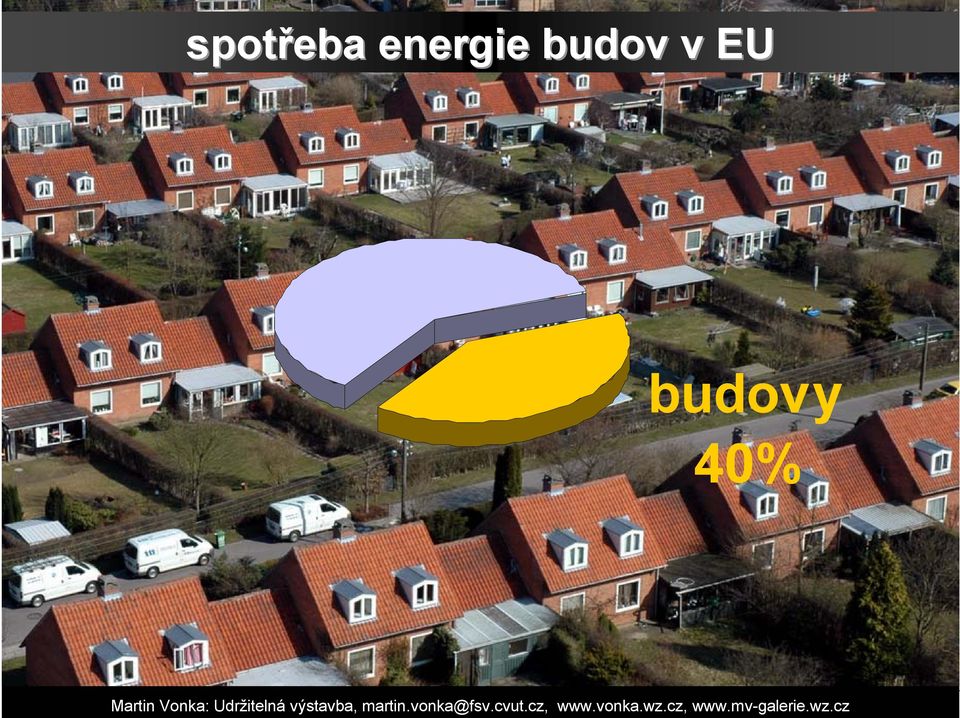

9 spotřeba energie budov v EU budovy 40%

10 co je to? nízkoenergetický dům (low energy house) pasivní dům (passive house) udržitelný dům (sustainable house)

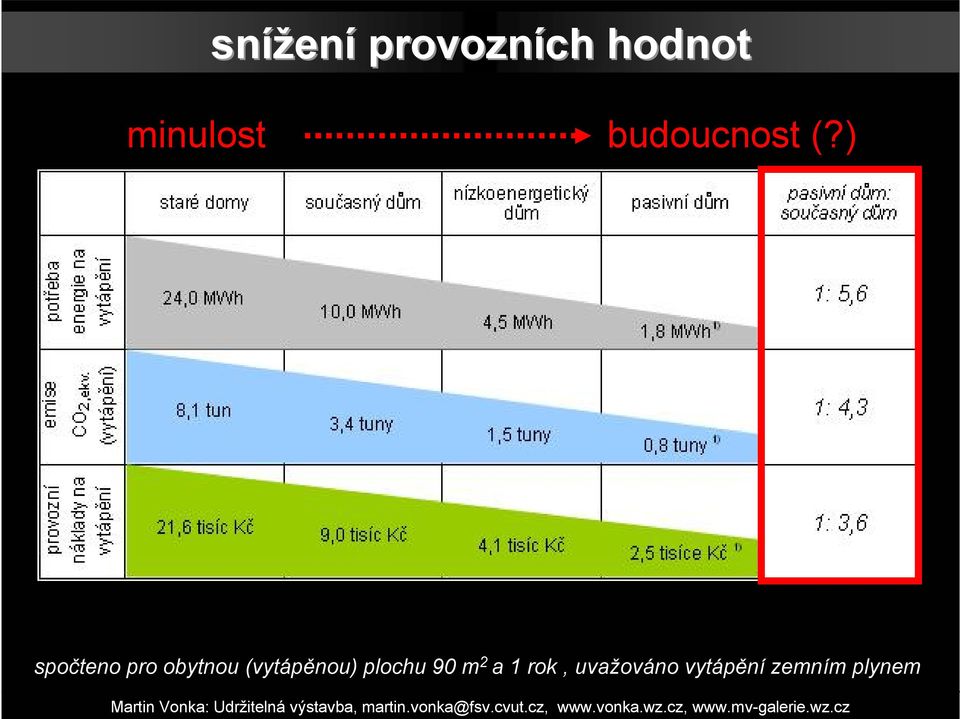

11 snížení provozních hodnot minulost budoucnost (?) spočteno pro obytnou (vytápěnou) plochu 90 m 2 a 1 rok, uvažováno vytápění zemním plynem

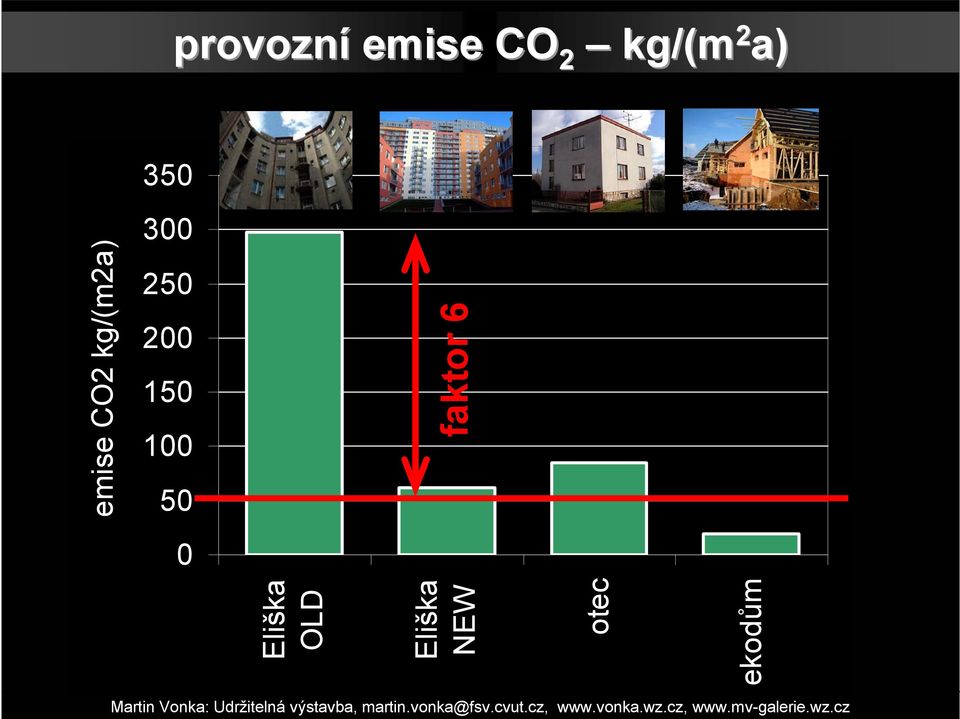

12 provozní emise CO 2 kg/(m 2 a) 350 emise CO2 kg/(m2a) Eliška OLD faktor 6 Eliška NEW otec ekodům

13 plocha lesa versus CO 2 plocha lesa, který naváže takové množství CO 2 za 1 rok, jaké se uvolní při provozu daných budov 0.8 ha 0.2 ha 0.15 ha 0.05 ha vztaženo na 30m 2 podlahové plochy

14 provozní energie x embodied energie bytový dům (1927), zděná, bez tepelné izolace současný bytový dům (1999), zděná nízkoenergetický dům (2002), hrázděná konstrukce GJ/m GJ/m GJ/m years years years vztaženo na 1m 2 podlahové plochy

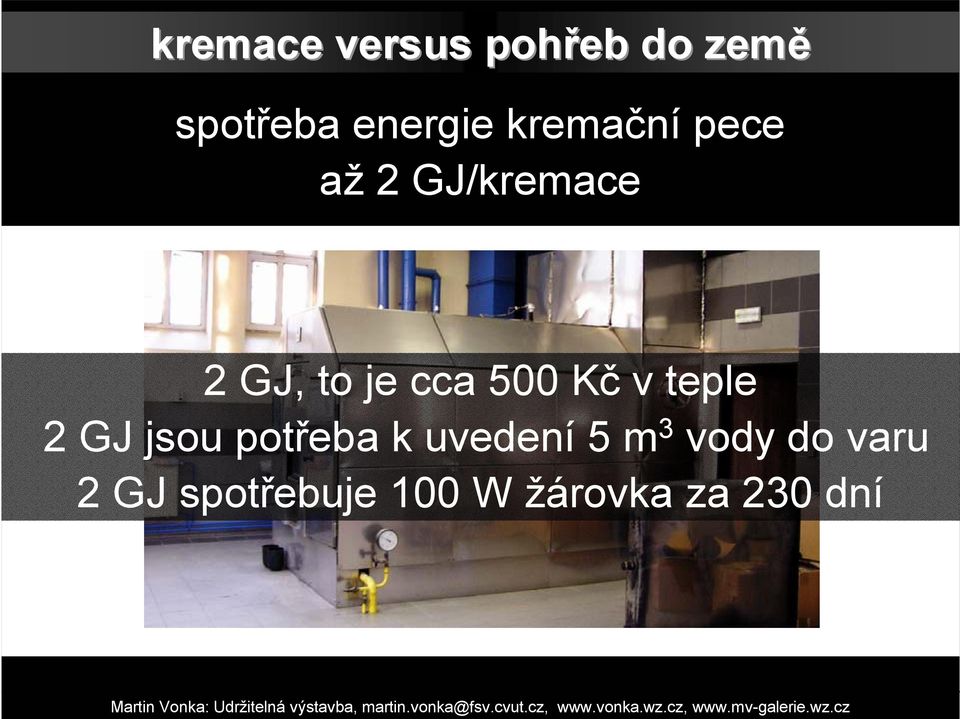

15 kremace versus pohřeb do země spotřeba energie kremační pece až 2 GJ/kremace 2 GJ, to je cca 500 Kč v teple 2 GJ jsou potřeba k uvedení 5 m 3 vody do varu 2 GJ spotřebuje 100 W žárovka za 230 dní

16 PHOTOGRAPHY BREAK

17 Martin Vonka

18 Martin Vonka

19

20 Martin Vonka

21 Martin Vonka

22 Martin Vonka

23

24 Martin Vonka

25 Martin Vonka

26 Martin Vonka

27

28 pokračujme

29 životní cyklus budovy od kolébky do hrobu

30 náklady a dopady v rámci životního cyklu energie, emise, finance, provozní fáze budovy čas (roky)

31 Který dům je nízkoenergetický?

32 jak by to vypadat nemělo

33 Zero Energy House DTU Lyngby, Dánsko

34 Zero Energy House DTU Lyngby, Dánsko

35 ekodům v Úněticích

36 Švédsko - Malmö Turning Torso European village

37 Turning Torso energie ze 100% OZE vyrobené v místě (vítr, solár, ) důraz na použité materiály nakládání s odpady redukce spotřeby energie

38 European village - Sweden - Malmö (2001)

39 European village - Sweden - Malmö (2001)

40 European village Český dům

41 dlouhodobý projekt MPO rok STANDARDNÍ (REFERENČNÍ) DOMY UDRŽITELNÉ DOMY

42 LCA: toky primární energie a emisí CO 2 primární energie REFERENČNÍ DOMY GJ operating energy emise CO kg CO embodied energy UDRŽITELNÉ DOMY GJ operating energy kg CO2 snížení o cca 40% embodied energy operating emissions CO2 embodied CO2 operating emissions CO2 embodied CO2

43 administrativa FOCUS, Varšava

44 zajištění soukromí? severovýchodní fasáda

45 jihozápadní fasáda

46

47

48 tradiční výstavba

49 V jakém klimatu se nachází tato budova? teplý jih? mírné pásmo? studený sever? VŠUDE!

50

51 PHOTOGRAPHY BREAK

52

53

54

55

56

57

58

59 pokračujme

60 Hodnocení budov s ohledem na kritéria udržitelné výstavby

61 udržitelný rozvoj udržitelnost ŽP ekonomie sociální aspekty

62 multikriteriální přístup udržitelnost ŽP AP ODP energie ekonomie toxicita materiály GWP voda půda odpady POCP NP sociální aspekty

63 multikriteriální přístup udržitelnost ŽP ekonomie sociální aspekty

64 energetický štítek budovy ČSN : Příloha B

65 rozšířený štítek budovy Energie-Cités

66 metodiky hodnocení EcoHomes (BREEAM) GBTool LEED hlavní kategorie Energy Transport Pollution Materials Water Land Use and Ecology Health and Well-being Resource Consumption Environmental Loading Indoor Environmental Quality Quality of Service Economics Pre-operations Management Commuting Transport Sustainable Sites Water Efficiency Energy & Atmosphere Materials and Resources Indoor Environmental Quality Inovation & Design Process Credits, the priority of assessment Pollution 15% Health and well being 15% Water 10% Land Use and ecology 15% Energy & Transport 30% Materials 15% Pre-operations Management 10% Indoor Environmental Quality 20% Economics 10% Service Quality 15% Loadings 25% Resource Consumption 20% Inovation & Design Process 7% Indoor Environmental Quality 22% Water Efficiency 7% Sustainable Sites 20% Energy & Atmosphere 25% Materials and Resources 19%

67 BREEAM - metodika hodnocení skupina energie doprava znečištění materiály voda využití půdy a ekologie zdraví a pohoda prostředí kredity

68 BREEAM - výsledné hodnocení hodnocení budovy budova hodnocena dobrá velmi dobrá výborná počet bodů (max. 100) > 36 > 48 > 60 > 70

69 provozní energie x embodied energie provozní primární energie [GJ/(m 2 a)] 3,0 2,5 2,0 1,5 1,0 0,5 panelové budovy BD JECNA T06 B - VEZ T06 B - PK T06 B - MB T06 B - BL BD DYGRYN VVU-ETA_W VVU-ETA_A UBD staré budovy URD ZS CERCANY BD DVOULETKA UNETICE BD REF RD REF RD PH RD PASSIVE RD BABINA RD FRV - MB BD VYSEHRADSKA současné budovy 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 BD RUBESOVA nízkoenergetické budovy svázaná spotřeba (embodied) energie [GJ/m 2 ] hodnoty vztaženy na 1 m 2 podlahové plochy

70 děkuji za pozornost

71 udržitelná výstavba LCA, pasivní domy
