1 Akustika a design v interiéru Podklady pro projektování akustických podhledů a předstěn

2

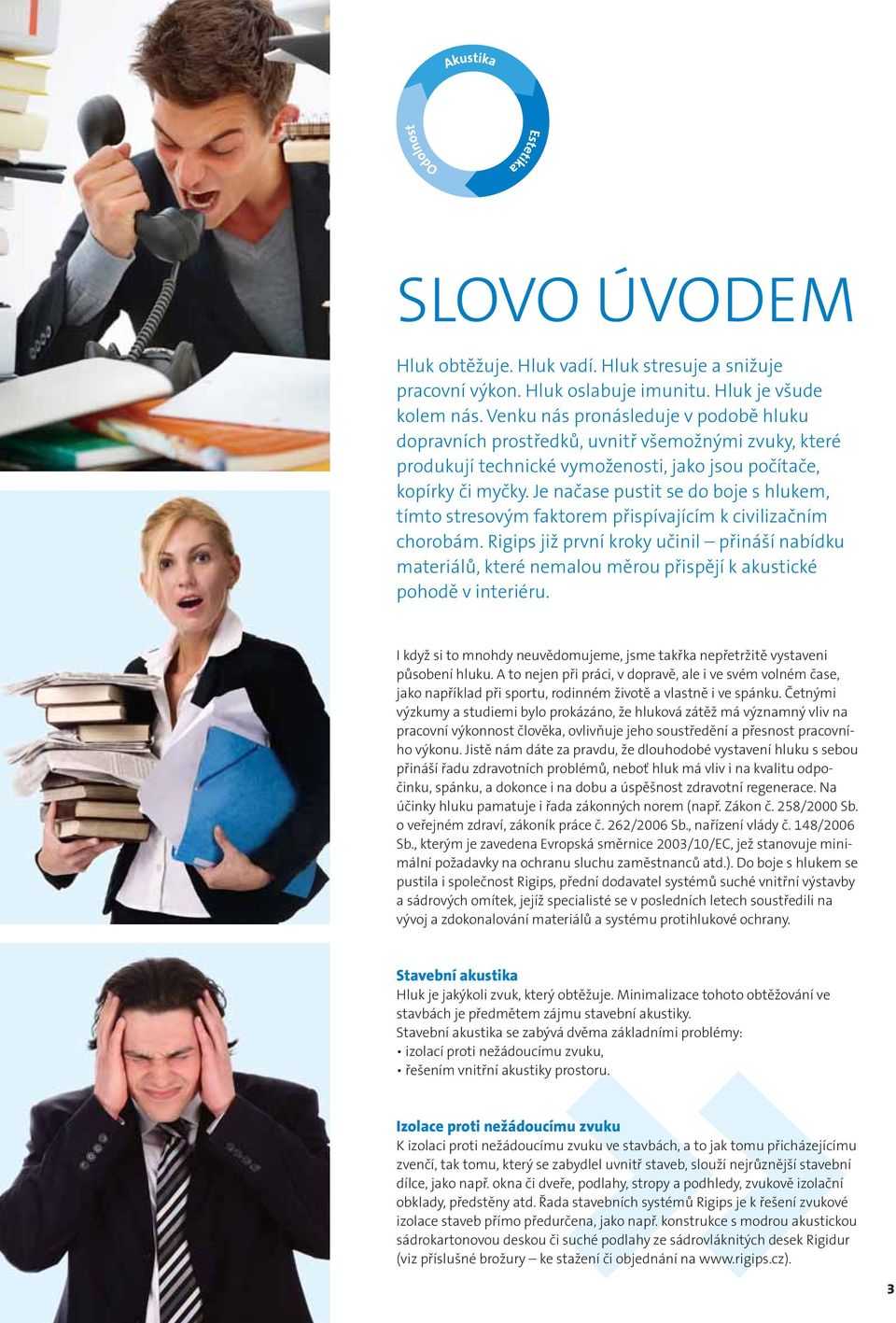

3 SLOVO ÚVODEM Hluk obtěžuje. Hluk vadí. Hluk stresuje a snižuje pracovní výkon. Hluk oslabuje imunitu. Hluk je všude kolem nás. Venku nás pronásleduje v podobě hluku dopravních prostředků, uvnitř všemožnými zvuky, které produkují technické vymoženosti, jako jsou počítače, kopírky či myčky. Je načase pustit se do boje s hlukem, tímto stresovým faktorem přispívajícím k civilizačním chorobám. Rigips již první kroky učinil přináší nabídku materiálů, které nemalou měrou přispějí k akustické pohodě v interiéru. I když si to mnohdy neuvědomujeme, jsme takřka nepřetržitě vystaveni působení hluku. A to nejen při práci, v dopravě, ale i ve svém volném čase, jako například při sportu, rodinném životě a vlastně i ve spánku. Četnými výzkumy a studiemi bylo prokázáno, že hluková zátěž má významný vliv na pracovní výkonnost člověka, ovlivňuje jeho soustředění a přesnost pracovního výkonu. Jistě nám dáte za pravdu, že dlouhodobé vystavení hluku s sebou přináší řadu zdravotních problémů, neboť hluk má vliv i na kvalitu odpočinku, spánku, a dokonce i na dobu a úspěšnost zdravotní regenerace. Na účinky hluku pamatuje i řada zákonných norem (např. Zákon č. 258/2000 Sb. o veřejném zdraví, zákoník práce č. 262/2006 Sb., nařízení vlády č. 148/2006 Sb., kterým je zavedena Evropská směrnice 2003/10/EC, jež stanovuje minimální požadavky na ochranu sluchu zaměstnanců atd.). Do boje s hlukem se pustila i společnost Rigips, přední dodavatel systémů suché vnitřní výstavby a sádrových omítek, jejíž specialisté se v posledních letech soustředili na vývoj a zdokonalování materiálů a systému protihlukové ochrany. Stavební akustika Hluk je jakýkoli zvuk, který obtěžuje. Minimalizace tohoto obtěžování ve stavbách je předmětem zájmu stavební akustiky. Stavební akustika se zabývá dvěma základními problémy: izolací proti nežádoucímu zvuku, řešením vnitřní akustiky prostoru. Izolace proti nežádoucímu zvuku K izolaci proti nežádoucímu zvuku ve stavbách, a to jak tomu přicházejícímu zvenčí, tak tomu, který se zabydlel uvnitř staveb, slouží nejrůznější stavební dílce, jako např. okna či dveře, podlahy, stropy a podhledy, zvukově izolační obklady, předstěny atd. Řada stavebních systémů Rigips je k řešení zvukové staveb přímo předurčena, jako např. konstrukce s modrou akustickou sádrokartonovou deskou či suché podlahy ze sádrovláknitých desek Rigidur (viz příslušné brožury ke stažení či objednání na 3

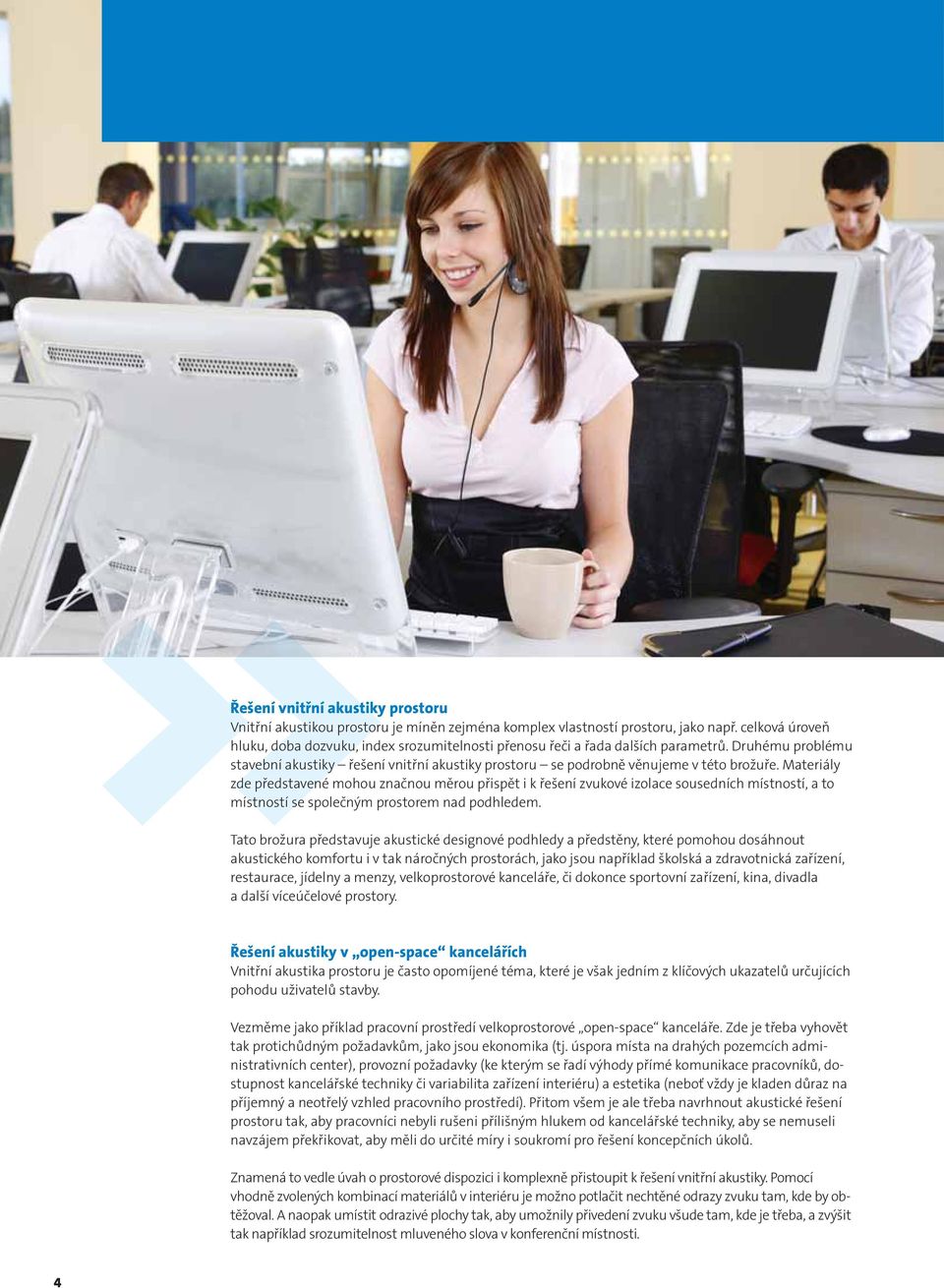

4 Řešení vnitřní akustiky prostoru Vnitřní akustikou prostoru je míněn zejména komplex vlastností prostoru, jako např. celková úroveň hluku, doba dozvuku, index srozumitelnosti přenosu řeči a řada dalších parametrů. Druhému problému stavební akustiky řešení vnitřní akustiky prostoru se podrobně věnujeme v této brožuře. Materiály zde představené mohou značnou měrou přispět i k řešení zvukové sousedních místností, a to místností se společným prostorem nad podhledem. Tato brožura představuje akustické designové podhledy a předstěny, které pomohou dosáhnout akustického komfortu i v tak náročných prostorách, jako jsou například školská a zdravotnická zařízení, restaurace, jídelny a menzy, velkoprostorové kanceláře, či dokonce sportovní zařízení, kina, divadla a další víceúčelové prostory. Řešení akustiky v open-space kancelářích Vnitřní akustika prostoru je často opomíjené téma, které je však jedním z klíčových ukazatelů určujících pohodu uživatelů stavby. Vezměme jako příklad pracovní prostředí velkoprostorové open-space kanceláře. Zde je třeba vyhovět tak protichůdným požadavkům, jako jsou ekonomika (tj. úspora místa na drahých pozemcích administrativních center), provozní požadavky (ke kterým se řadí výhody přímé komunikace pracovníků, dostupnost kancelářské techniky či variabilita zařízení interiéru) a estetika (neboť vždy je kladen důraz na příjemný a neotřelý vzhled pracovního prostředí). Přitom všem je ale třeba navrhnout akustické řešení prostoru tak, aby pracovníci nebyli rušeni přílišným hlukem od kancelářské techniky, aby se nemuseli navzájem překřikovat, aby měli do určité míry i soukromí pro řešení koncepčních úkolů. Znamená to vedle úvah o prostorové dispozici i komplexně přistoupit k řešení vnitřní akustiky. Pomocí vhodně zvolených kombinací materiálů v interiéru je možno potlačit nechtěné odrazy zvuku tam, kde by obtěžoval. A naopak umístit odrazivé plochy tak, aby umožnily přivedení zvuku všude tam, kde je třeba, a zvýšit tak například srozumitelnost mluveného slova v konferenční místnosti. 4

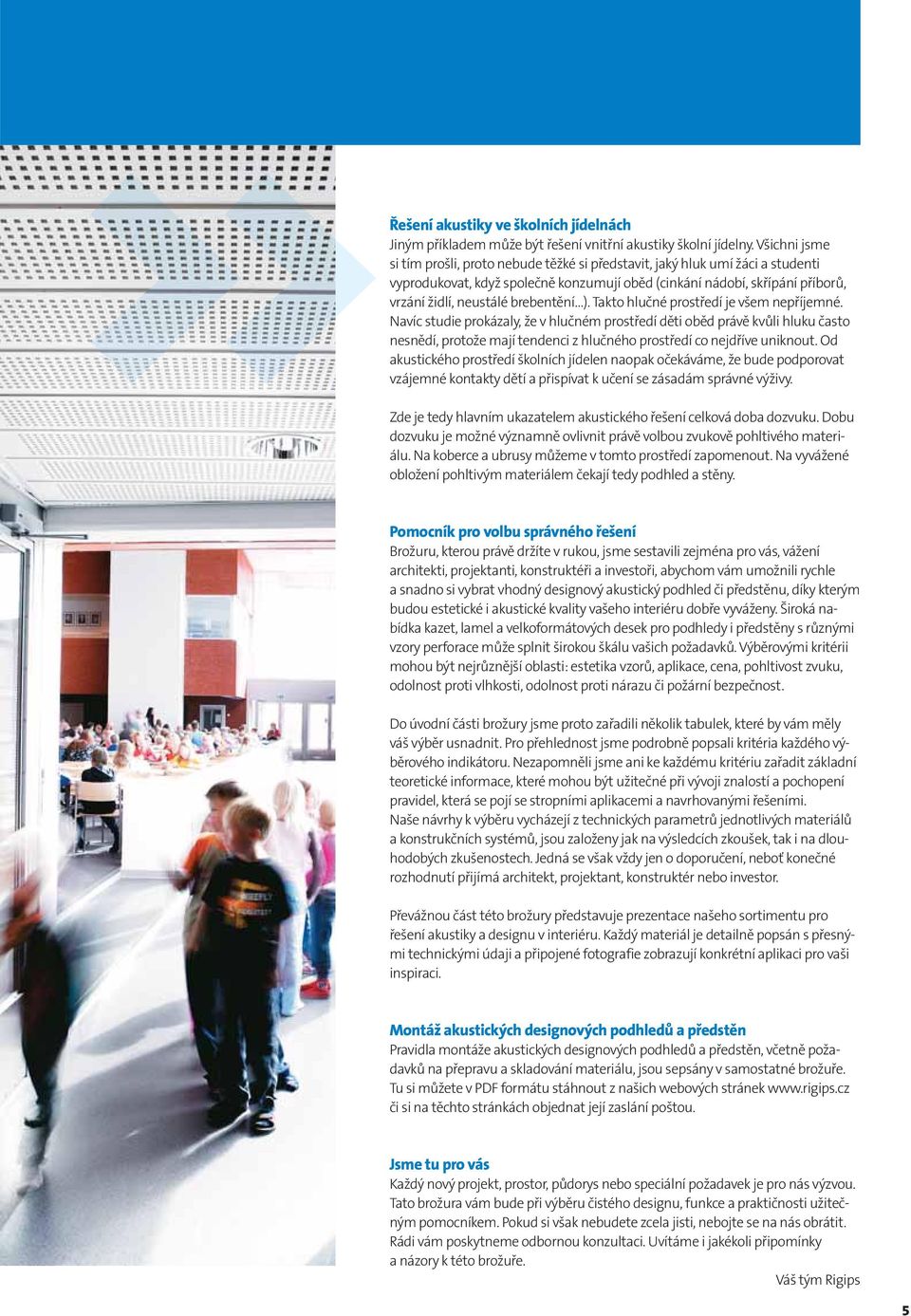

5 Řešení akustiky ve školních jídelnách Jiným příkladem může být řešení vnitřní akustiky školní jídelny. Všichni jsme si tím prošli, proto nebude těžké si představit, jaký hluk umí žáci a studenti vyprodukovat, když společně konzumují oběd (cinkání nádobí, skřípání příborů, vrzání židlí, neustálé brebentění ). Takto hlučné prostředí je všem nepříjemné. Navíc studie prokázaly, že v hlučném prostředí děti oběd právě kvůli hluku často nesnědí, protože mají tendenci z hlučného prostředí co nejdříve uniknout. Od akustického prostředí školních jídelen naopak očekáváme, že bude podporovat vzájemné kontakty dětí a přispívat k učení se zásadám správné výživy. Zde je tedy hlavním ukazatelem akustického řešení celková doba dozvuku. Dobu dozvuku je možné významně ovlivnit právě volbou zvukově pohltivého materiálu. Na koberce a ubrusy můžeme v tomto prostředí zapomenout. Na vyvážené obložení pohltivým materiálem čekají tedy podhled a stěny. Pomocník pro volbu správného řešení Brožuru, kterou právě držíte v rukou, jsme sestavili zejména pro vás, vážení architekti, projektanti, konstruktéři a investoři, abychom vám umožnili rychle a snadno si vybrat vhodný designový akustický podhled či předstěnu, díky kterým budou estetické i akustické kvality vašeho interiéru dobře vyváženy. Široká nabídka kazet, lamel a velkoformátových desek pro podhledy i předstěny s různými vzory perforace může splnit širokou škálu vašich požadavků. Výběrovými kritérii mohou být nejrůznější oblasti: estetika vzorů, aplikace, cena, pohltivost zvuku, odolnost proti vlhkosti, odolnost proti nárazu či požární bezpečnost. Do úvodní části brožury jsme proto zařadili několik tabulek, které by vám měly váš výběr usnadnit. Pro přehlednost jsme podrobně popsali kritéria každého výběrového indikátoru. Nezapomněli jsme ani ke každému kritériu zařadit základní teoretické informace, které mohou být užitečné při vývoji znalostí a pochopení pravidel, která se pojí se stropními aplikacemi a navrhovanými řešeními. Naše návrhy k výběru vycházejí z technických parametrů jednotlivých materiálů a konstrukčních systémů, jsou založeny jak na výsledcích zkoušek, tak i na dlouhodobých zkušenostech. Jedná se však vždy jen o doporučení, neboť konečné rozhodnutí přijímá architekt, projektant, konstruktér nebo investor. Převážnou část této brožury představuje prezentace našeho sortimentu pro řešení akustiky a designu v interiéru. Každý materiál je detailně popsán s přesnými technickými údaji a připojené fotografie zobrazují konkrétní aplikaci pro vaši inspiraci. Montáž akustických designových podhledů a předstěn Pravidla montáže akustických designových podhledů a předstěn, včetně požadavků na přepravu a skladování materiálu, jsou sepsány v samostatné brožuře. Tu si můžete v PDF formátu stáhnout z našich webových stránek či si na těchto stránkách objednat její zaslání poštou. Jsme tu pro vás Každý nový projekt, prostor, půdorys nebo speciální požadavek je pro nás výzvou. Tato brožura vám bude při výběru čistého designu, funkce a praktičnosti užitečným pomocníkem. Pokud si však nebudete zcela jisti, nebojte se na nás obrátit. Rádi vám poskytneme odbornou konzultaci. Uvítáme i jakékoli připomínky a názory k této brožuře. Váš tým Rigips 5

6 Sortiment pro řešení akustiky a designu v interiéru Velkoformátové desky Rigiton pro podhledy a předstěny RL 6/18 RL 8/18 RL 10/23 RL 12/25 RL 15/30 RL 8-12/50 str. 24 str. 25 str. 26 str. 27 str. 28 str. 29 Velkoformátové desky Gyptone BIG pro podhledy a předstěny BIG Curve Base 31 (pro obloukové konstrukce) BIG Quattro 41 BIG Curve Quattro 41 (pro obloukové konstrukce) BIG Quattro 42 BIG Quattro 43 BIG Quattro 46 BIG Quattro 47 str. 40 str. 41 str. 43 str. 44 str. 45 str. 46 str. 42 Lamely Gyptone pro podhledy Base 33 Line 8 Point 15 Quattro 55 str. 58 str. 59 str. 60 str. 61 Kazety Gyptone pro podhledy Base 31 Line 4 Point 11 str. 66 str. 67 str. 68 Kazety Casoprano pro podhledy Casoroc Casostar Casobianca str. 78 str. 79 str. 80 6

7 str RL 12-20/66 RL RL super RL /18 Q 12/25 Q str. 30 str. 31 str. 32 str. 33 str. 34 str. 35 str BIG Line 5 BIG Line 6 BIG Curve Line 6 (pro obloukové konstrukce) BIG Sixto 63 BIG Curve Sixto 63 (pro obloukové konstrukce) BIG Sixto 65 str. 47 str. 48 str. 49 str. 50 str. 51 str. 52 str str Point 12 Quattro 20 Quattro 22 Quattro 50 Sixto 60 str. 69 str. 70 str. 71 str. 72 str. 73 str Fotografie použité v této brožuře pocházejí z archivu firmy Saint-Gobain Construction Products CZ a.s. Divize Rigips, a archivu firem skupiny Saint-Gobain Gyproc a mají pouze ilustrativní charakter. 7

8 Přednáškový sál ÚPMD Praha 4

9 1 AKUSTIKA A DESIGN V INTERIÉRU Podhledy a předstěny mohou ve stavbě plnit širokou škálu funkcí, od praktické, jako například: uzavření spodní části stropu (střechy), snížení světlé výšky místnosti, zakrytí instalačních vedení, zlepšení tepelně izolačních vlastností, zlepšení zvukově izolačních vlastností, až po čistě estetickou, designovou. Velmi často jsou však předstěny z perforovaných sádrokartonových desek a podhledy z kazet či perforovaných sádrokartonových desek využívány k řešení akustického komfortu prostoru. 9

10 Akustická pohoda a komfort Akustická pohoda prostoru je závislá na mnoha činitelích. Je to například celková úroveň hluku, jeho frekvenční spektrum, celková doba dozvuku, srozumitelnost a podobně. Jedním z nejvýznamnějších faktorů akustického komfortu prostoru je doba dozvuku. Doba dozvuku Doba dozvuku vyjadřuje vzájemné působení zdroje zvuku a vlastností daného prostoru, přičemž je do hodnocení brán i faktor času. Doba dozvuku je čas, za který se úroveň zvukového signálu sníží na jednu miliontinu původní intenzity. Jinými slovy: doba dozvuku vyjadřuje, jak dlouho je v určité místnosti slyšet ozvěna daného zvuku. Čím je doba dozvuku delší, tím déle je slyšet ozvěna. Je-li například doba dozvuku příliš krátká, je místnost přetlumená a sluchový vjem je zhoršen. Podle velikosti daného prostoru a účelu jeho využití se optimální doba dozvuku liší. Norma ČSN udává optimální hodnoty pro veřejné prostory, prostory pro kulturní účely a prostory ve školách. Pro ostatní prostory nejsou normové hodnoty dosud stanoveny, nicméně ze zkušenosti lze optimální doby dozvuku odvodit. Např.: zatímco pro odpočinek v obývacím pokoji je vhodná doba dozvuku v rozmezí 0,4 0,8 s, pro poslech varhanní hudby v kostele může být optimální doba dozvuku až 1,5 2,5 s. Již začátkem 20. století byla zveřejněna základní Sabinova rovnice vyjadřující vztah doby dozvuku (T), objemu místnosti (V) a celkové ekvivalentní pohltivé plochy (A): T = 0,163 x V/A. (Celková ekvivalentní pohltivá plocha A je součet ekvivalentních pohltivých ploch jednotlivých materiálů v daném prostoru podle vztahu A = i x Si, kde i je činitel zvukové pohltivosti a Si je plocha i-tého materiálu použitého v interiéru.) Pro většinu běžných místností dává uvedený vztah dostatečně spolehlivou hodnotu. Objem místnosti je většinou dán a nelze jej měnit. Proměnným faktorem tedy zůstává naladění pohltivých ploch. Výslednou požadovanou dobu dozvuku lze ovlivnit celkovou mírou pohltivosti (hodnotou ) jednotlivých použitých materiálů, volbou jejich typu a velikostí jejich plochy. Cílem je zvolit pro interiér takovou skladbu materiálů, aby výsledná doba dozvuku dosáhla požadované úrovně a byla v celém frekvenčním rozsahu rovnoměrná. Neexistuje dobrá, nebo špatná pohltivost materiálu. Proto také neexistují žádné normové požadavky na pohltivost jednotlivých ploch. Zvuková pohltivost Zvuková pohltivost je schopnost materiálu pohlcovat akustickou energii. Činitel pohltivosti je poměr mezi množstvím akustické energie na materiál dopadající a energie materiálem pohlcené. Z podstaty věci vyplývá, že může nabývat hodnot od 0,0 (všechna akustická energie je odražena) do 1,0 (všechna energie je pohlcena). Podle normy ČSN EN ISO 354 se činitel pohltivosti označuje s a měří se ve třetinooktávových pásmech v obvyklém rozsahu Hz. Pro snazší srovnání různých materiálů se pohltivost vyjadřuje jako jednočíselná hodnota váženého činitele zvukové pohltivosti w. Na základě této hodnoty jsou potom v příloze B normy ČSN EN ISO materiály klasifikovány do tříd zvukové pohltivosti A až E. Třídy zvukové pohltivosti dle ČSN EN ISO I Materiál Třída zvukové pohltivosti w A 0,90; 0,95; 1,00 B 0,80; 0,85 C 0,60; 0,65; 0,70; 0,75 D 0,30; 0,35; 0,40; 0,45; 0,50; 0,55 E 0,25; 0,20; 0,15 Neklasifikováno 0,10; 0,05; 0,00 T 10 I... Energie dopadající T... Energie pohlcená R... Energie odražená... koeficient pohltivosti R I = T + R = T / I

11 Zvuková pohltivost maximální hodnoty w pro jednotlivé typy podhledů Rigips Třída zvukové pohltivosti E D C B A strana w : 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1,00 RL 6/18 24 RL 8/18 25 RL 10/23 26 RL 12/25 27 RL 15/30 28 Perforované akustické desky pro podhledy a obklady stěn Gyptone BIG Rigiton RL 8-12/50 29 RL 12-20/66 30 RL RL super 32 RL /18 Q 34 12/25 Q 35 BIG Curve Base BIG Quattro BIG Curve Quattro BIG Quattro BIG Quattro BIG Quattro BIG Quattro BIG Line 5 47 BIG Line 6 48 BIG Curve Line 6 49 BIG Sixto BIG Curve Sixto Lamelové podhledy Gyptone BIG Sixto Base Line 8 59 Point Quattro Base Line 4 67 Point Kazetové podhledy Casoprano Gyptone Point Quattro Quattro Quattro Sixto Casoroc 78 Casostar 79 Casobianca 80 Legenda: svěšení 50 mm bez min. vaty svěšení 50 mm s min. vatou 50 mm svěšení 100 mm bez min. vaty svěšení 100 mm s min. vatou 75 mm svěšení 200 mm bez min. vaty svěšení 200 mm s min. vatou 50 mm svěšení 300 mm bez min. vaty svěšení 400 mm bez min. vaty svěšení 400 mm s min. vatou 100 mm 11

12 Zvuková mezi dvěmi místnostmi se společným podhledem Zvuková mezi dvěmi místnostmi se společným podhledem V případě podhledů jde zejména o schopnost podhledu vzájemně zvukově izolovat dvě sousední místnosti se společným prostorem nad podhledem. Podle normy se neprůzvučnost měří se ve třetinooktávových pásmech v obvyklém rozsahu Hz a vyjadřuje se v decibelech [db]. Pro snazší srovnání se uvádí jako jednočíselná hodnota index normalizované zvukové D n,c,w. Čím vyšší je hodnota indexu D n,c,w, tím vyšší je míra soukromí mezi místnostmi. Zvýšení zvukové lze v tomto případě dosáhnout například: utěsněním napojení podhledu na dělicí stěnu; provedením dělicí stěny až k nosnému stropu; provedením ucpávky z minerální šířky cca 300 mm na celou výšku dutiny nad dělicí stěnou. Decibel v akustice je jednotka měření intenzity zvuku. Je to logaritmická hodnota poměru mezi intenzitou daného zvuku a hodnotou referenční (akustický tlak 2 x 10-5 Pa na frekvenci 1000 Hz). Frekvence Jednotka hertz [Hz] je počet kmitů (změn akustického tlaku) za sekundu. Vyjadřuje výšku tónu. Pro praktické použití ve stavební akustice se rozlišují: nízké frekvence (do 400 Hz) střední frekvence ( Hz) vysoké frekvence (nad 1000 Hz) 12

13 Vzduchová neprůzvučnost maximální hodnoty Dn,c,w pro jednotlivé typy podhledů Rigips Vzduchová neprůzvučnost: [db] strana RL 6/18 24 RL 8/18 25 RL 10/23 26 RL 12/25 27 RL 15/30 28 Perforované akustické desky pro podhledy a obklady stěn Rigiton Gyptone BIG RL 8-12/50 29 RL 12-20/66 30 RL RL super 32 RL /18 Q 34 12/25 Q 35 BIG Curve Base BIG Quattro BIG Curve Quattro BIG Quattro BIG Quattro BIG Quattro BIG Quattro BIG Line 5 47 BIG Line 6 48 BIG Curve Line 6 49 BIG Sixto BIG Curve Sixto BIG Sixto Gyptone lamely Base Line 8 59 Point Quattro Base Line 4 67 Kazetové podhledy Gyptone kazety Point Point Quattro Quattro Quattro Sixto Casoroc 78 Casoprano Casostar 79 Casobianca 80 Legenda: bez svěšení 75 mm s min. izolací, například Isover Akustic SSP2 svěšení 100 mm s min. izolací, například Isover Rio 13

14 Řešení srozumitelnosti v učebnách a posluchárnách Řešení srozumitelnosti v učebnách a posluchárnách Specifickým požadavkem v učebnách a posluchárnách je srozumitelnost akustické řešení interiéru tak, aby přenos mluveného slova k posluchačům byl v celém prostoru nezkreslený. Vhodným rozmístěním akusticky pohltivých a odrazivých ploch je možné šíření mluveného slova v prostoru pozitivně ovlivnit tak, aby posluchač nebyl rušen přílišným útlumem, či naopak nevhodnými odrazy zvuku. Akustické materiály Rigips jsou pro uvedený účel velmi vhodné. Kombinací rozdílných vlastností kazetových či velkoplošných perforovaných materiálů lze docílit optimálního prostorového účinku. Zvukopohltivé Zvukopohltivé Zvukoodrazivé Zvukopohltivé Vysoká pohltivost = nízká srozumitelnost v zadní části místnosti. Zvukoodrazivé Vzájemné překrývání = špatná srozumitelnost mluveného slova. Správná kombinace zvukopohltivých a zvukoodrazivých ploch = dobrá srozumitelnost mluveného slova v celé místnosti. 14

15 Activ Air Ve většině prostor, které obýváme každý den, jako jsou byty, školky nebo kanceláře, se neustále zvyšují nároky na tepelnou ochranu budov. Často se používají nová izolační okna, která výrazně snižují přirozenou výměnu vzduchu. Lidé tak v interiérech vdechují velké množství škodlivých látek, mezi kterými vede formaldehyd. Větrání sice může přispět ke zlepšení kvality ovzduší, ale je to velmi krátkodobé a méně účinné řešení. To je důvod, proč Rigips vyvinul technologii Activ Air, která využívá procesu rozkladu formaldehydu na zdraví neškodné inertní sloučeniny. Účinnost technologie Activ Air byla ověřena akreditovanými laboratořemi EUROFINS a Vito dle ISO snížení koncentrací formaldehydu sorpčními stavebními materiály a také měřením Státním zdravotním ústavem v Praze. Climafit Klima v interiéru je dnes velmi řešeným a diskutovaným problémem, kdy jde hlavně o kvalitu vzduchu, teplotu a v neposlední řadě také o úspory. Sádrokartonové desky s technologií Climafit jsou jako první obohaceny o grafit, čímž získávají výbornou tepelnou vodivost 0,52 W/(m K). Tím je tento materiál vhodný například pro použití spolu s moderními podhledovými (stropními) a stěnovými systémy vytápění nebo chlazení a zároveň nabízí dobré akustické vlastnosti v oblasti absorbce. V porovnání s jinými sádrokartonovými deskami může zvýšit kapacitu systému vytápění až o 30% (Watt). To je důvod, proč Rigips vyvinul technologii Climafit, kterou zakomponoval do svých sádrokartonových desek Rigiton Climafit. Activ Air trvale odstraňuje až 70% formaldehydu ve vnitřním ovzduší Neztrácí účinnost ani po úpravě povrchu malováním běžnými prodyšnými barvami Složka Activ Air je účinná minimálně po dobu 50 let 15

16 Akustické materiály Rigips Akustické materiály Rigips poskytují uživatelům možnost řešit téměř všechny požadavky na vnitřní akustiku prostoru. Akusticky pohltivé vlastnosti různých materiálů Rigips, jejichž přehled přinášíme na následujících stranách, jsou ovlivněny následujícími faktory: Podíl perforované plochy Vyšší podíl perforované plochy přináší zvýšení pohltivosti zejména ve vyšších frekvencích. Při nižším podílu perforované plochy se snižuje pohltivost na vyšších frekvencích, na nižších frekvencích pak zůstává pohltivost vyrovnaná. Velikost perforace Při stejném podílu perforované plochy má materiál s menšími otvory vyšší pohltivost na vysokých frekvencích. Akustická textilie (vlies) Perforované materiály opatřené na rubu akusticky účinnou netkanou textilií (vlies) mají obecně vyšší pohltivost než materiály bez ní. Akustický vlies přináší (kromě uzavření povrchu a zabránění propadání částic perforací) zejména zvýšení pohltivosti zvuku hlavně v oblasti středních frekvencí (hluk způsobený řečí kanceláře, školy, školky, zasedací a přednáškové místnosti apod.) Výška svěšení podhledu Svěšení podhledu na větší vzdálenost (větší hloubka meziprostoru za perforovanými deskami) přináší zvýšení pohltivosti na nízkých frekvencích. Při významně malých dutinách se snižuje celková míra akustické pohltivosti, zejména na nízkých frekvencích. Dutina by však neměla přesáhnout 500 mm (při dutině převyšující 500 mm se vliv dutiny na pohltivost ztrácí). v dutině Vložením vrstvy minerální do dutiny se zvyšuje pohltivost zejména v oblasti nízkých frekvencí. Při malých svěšeních (malá hloubka dutiny za perforovanými deskami) se doporučuje vždy použít vrstvu minerální. Pro dosažení co nejvyšších hodnot pohltivosti doporučujeme použití minerálních izolací s vysokou hodnotou podélného útlumu (např.: Isover Akustic SSP2, popř. Isover Fassil či Isover Fassil NT). Stěnové absorbéry Velmi často je vhodné pro optimalizaci doby dozvuku, popřípadě ke zlepšení srozumitelnosti v zasedací místnosti či učebně, použít akusticky pohltivý materiál i na stěně. Z praktických důvodů doporučujeme umístit perforované pohltivé plochy mimo dosah uživatelů prostoru (např. ve výšce nad 2,0 m). 16

17 Odolnost proti rázu Odolnost proti rázu Odolnost proti rázu je důležitá vlastnost podhledu a předstěny, která popisuje obecnou mechanickou odolnost stropního systému jako celku. Tato vlastnost je zásadní zejména u podhledů vystavených nárazům a mechanickým škodám. Zahrnuje specifické interiéry, jako jsou sportovní haly, tělocvičny, šatny, převlékárny, chodby a třídy ve školách atd. V takových objektech je nutné vybrat podhled, který poskytuje dostatečnou úroveň odolnosti proti nárazům. Úroveň odolnosti proti rázu se zkouší a deklaruje podle evropské normy ČSN EN Zavěšené podhledy Požadavky a metody zkoušení, příloha D. Zkouška odolnosti proti rázu se provádí několikanásobným nárazem normovaného míče do stropu. Míč je pneumaticky vystřelován proti ploše stropu z určené vzdálenosti. Nárazovou zkouškou nesmí být nepříznivě ovlivněna pevnost, funkce a bezpečnost zavěšeného podhledu. Norma stanovuje 3 třídy odolnosti proti rázu v závislosti na rychlosti nárazu vystřeleného míče. Rozdělení do tříd je uvedeno v tabulce: Nárazová třída 1A 2A 3A Rychlost nárazu 16,5 ± 0,8 m/s 8,0 ± 0,5 m/s 4,0 ± 0,5 m/s Perforované akustické desky pro podhledy a obklady stěn Rigiton Gyptone BIG Odolnost proti rázu Rozteč montážních profilů R-CD Třída 1A Třída 2A RL 6/ RL 8/ RL 10/ RL 12/ RL 15/ RL 8-12/50 x x RL 12-20/ RL RL super RL x x 8/18 Q /25 Q BIG Quattro BIG Quattro BIG Quattro 43 x x BIG Quattro BIG Quattro BIG Line 5 x x BIG Line BIG Sixto 63 x x BIG Sixto 65 x x 17

18 Výběr ze sortimentu Rigips podle technických vlastností materiálů Hmotnost [kg/m 2 ] Podíl děrované plochy [%] Třída reakce na oheň Pohltivost zvuku *) w Koeficient potlačení hluku NRC **) Třída zvukové pohltivosti ***) Zvuková *) D ncw [db] Odolnost proti vlhkosti RH [%] Odrazivost světla [%] Strana RL 6/18 cca 10 8,7 A2-s1,d0 0,55 0,70 D 70 **** 24 RL 8/18 cca 10 15,5 A2-s1,d0 0,70 (LM) 0,85 B 70 **** 25 RL 10/23 cca 10 14,8 A2-s1,d0 0,65 (LM) 0,85 B 70 **** 26 RL 12/25 cca 9,5 18,1 A2-s1,d0 0,70 (LM) 0,90 A 70 **** 27 RL 15/30 cca 9,5 19,6 A2-s1,d0 0,70 (LM) 0,85 B 70 **** 28 Perforované akustické desky pro podhledy a obklady stěn Rigiton Gyptone BIG RL 8-12/50 cca 10 13,1 A2-s1,d0 0,60 (L) 0,70 C 70 **** 29 RL 12-20/66 cca 9,5 19,6 A2-s1,d0 0,70 (LM) 0,90 A 70 **** 30 RL cca 10 6 A2-s1,d0 0,35 (LM) 0,55 D 70 **** 31 RL super cca A2-s1,d0 0,50 (M) 0,70 C 70 **** 32 RL cca A2-s1,d0 0,50 (L) 0,60 C 70 **** 33 8/18 Q cca 9,5 19,8 A2-s1,d0 0,80 0,80 B 70 **** 34 12/25 Q cca 7,5 23 A2-s1,d0 0,85 (L) 0,90 A 70 **** 35 BIG Curve Base 31 cca 7 0 A2-s1,d0 0,10 (L) 0,15 E **** 40 BIG Quattro 41 cca 8 16 A2-s1,d0 0,75 0,75 C **** 41 BIG Curve Quattro 41 cca 7 16 A2-s1,d0 0,65 (L) 0,70 C **** 42 BIG Quattro 42 cca 8 10 A2-s1,d0 0,50 (LM) 0,65 C **** 43 BIG Quattro 43 cca 8 18 A2-s1,d0 0,65 (L) 0,70 C 70 **** 44 BIG Quattro 46 cca 8 10 A2-s1,d0 0,50 (LM) 0,65 C **** 45 BIG Quattro 47 cca 8 6 A2-s1,d0 0,40 (L) 0,50 D **** 46 BIG Line 5 cca 8 18 A2-s1,d0 0,65 0,60 C 70 **** 47 BIG Line 6 cca 8 13 A2-s1,d0 0,55 (L) 0,65 C **** 48 BIG Curve Line 6 cca 7 13 A2-s1,d0 0,45 (LM) 0,60 C **** 49 BIG Sixto 63 cca 8 15 A2-s1,d0 0,60 0,60 C 70 **** 50 BIG Curve Sixto 63 cca 7 15 A2-s1,d0 0,60 0,60 C **** 51 BIG Sixto 65 cca 8 18 A2-s1,d0 0,70 0,70 C 70 **** 52 Lamelové podhledy Gyptone Base 33 cca 9 0 A2-s1,d0 0,10 (L) 0, Line 8 cca 8 12 A2-s1,d0 0,65 0,60 C Point 15 cca 8 11 A2-s1,d0 0,65 (L) 0,70 C Quattro 55 cca 8 16 A2-s1,d0 0,75 0,75 C Base 31 cca 9 0 A2-s1,d0 0,10 (L) 0,15 E Line 4 cca 8 18 A2-s1,d0 0,70 0,80 B Point 11 cca 8 12 A2-s1,d0 0,65 (LM) 0,85 B Kazetové podhledy Gyptone Casoprano Point 12 cca 8 5 A2-s1,d0 0,40 (LM) 0,55 D Quattro 20 cca 8 18 A2-s1,d0 0,75 (M) 0,85 C Quattro 22 cca 8 9 A2-s1,d0 0,50 (L) 0,60 C Quattro 50 cca 8 18 A2-s1,d0 0,65 0,65 C Sixto 60 cca 8 17 A2-s1,d0 0,85 0,80 B Casoroc 6,6 0 A2-s1,d0 0,15 0,15 E Casostar 6,6 0 A2-s1,d0 0,10 (L) 0, Casobianca 6,5 0 A2-s1,d0 0,10 0, * max. hodnota (výšky svěšení a minerální viz příslušné strany produktů) ** max. hodnota dle ASTM C 423 (výšky svěšení a minerální viz příslušné strany produktů) *** nejvyšší dosažitelná třída dle ČSN EN ISO **** lícová (kartónová) strana desek je bez povrchové úpravy hodnota platí pouze pro kazety rozměru 600 x 600 mm

19 Kvalita a certifikace výrobků Společnost Rigips v rámci koncernu Saint-Gobain dbá na vysokou kvalitu produktů i služeb. V roce 2009 prošla společnost Rigips úspěšně re-auditem společnosti TÜV NORD CERT GmbH s cílem udržet certifikát jakosti dle EN ISO 9001: Audit prokázal, že společnost Rigips dodržuje systém managementu jakosti v souladu s výše uvedenou normou pro obor výroby sádrokartonových desek. Navíc je ve výrobních závodech koncernu Saint- Gobain zaveden systém jakosti WCM, který garantuje nejvyšší standard kvality vyráběných produktů. Vedle řady evropských norem vyhovují produkty pro kazetové podhledy a akustické konstrukce Rigips i předpisům platným v ČR. Jedná se zejména o následující předpisy: ČSN EN Upravené výrobky ze sádrokartonových desek Definice, požadavky a zkušební metody ČSN EN Sádrové prvky pro zavěšené podhledy - Definice, požadavky a zkušební metody ČSN EN Zavěšené podhledy Požadavky a metody zkoušení Nařízení vlády ČR č.190/2002 Sb., kterým se stanoví technické požadavky na stavební výrobky označované CE Vyhláška ministerstva vnitra ČR č.23/2008 Sb. o technických podmínkách požární ochrany staveb Prohlášení o vlastnostech Výrobky, které vyhovují požadavkům harmonizovaných norem, jsou v souladu s nařízením vlády ČR č.190/2002 Sb. opatřeny označením CE. Označení CE prokazuje splnění požadavků normy a umožňuje volný oběh daného výrobku v Evropském hospodářském prostoru. Dokladem o splnění požadavků příslušných předpisů je Prohlášení o vlastnostech. Prohlášení o vlastnostech jsou zveřejněna na internetových stránkách společnosti Hořlavost Materiály používané pro kazetové podhledy a akustické konstrukce vyhovují i národním předpisům stanoveným ve Vyhlášce ministerstva vnitra ČR č.23/2008 Sb. Tento předpis stanovuje požadavky na chování materiálů v případě požáru. Sádrokartonové desky jsou podle ČSN EN klasifikovány do třídy reakce na oheň A2- s1,d0. Kromě toho je pro materiály Rigips prokázáno, že: podle ČSN hodnota indexu šíření plamene je i s = 0 mm/min podle ČSN nedošlo k odpadávání ani odkapávání žádných hořících či nehořících hmot Ekologická a zdravotní nezávadnost Kazety, lamely a velkoformátové perforované desky jsou vyrobeny z přírodních surovin (sádra, papír, vlies na bázi celulózy, perlit a vodou ředitelné akrylátové disperzní barvy). Jsou tedy ekologicky nezávadné a nezatěžují životní prostředí. Kazety, lamely a velkoformátové perforované desky byly dle platných předpisů shledány jako zdravotně nezávadné. Neomezená životnost Při dodržení předepsaných podmínek montáže a užívání je životnost podhledových systémů Rigips prakticky neomezená. 19

20 Základní škola, Rokytnice Hotel Dvořák, Tábor ČSOB Group Praha Jednací síň Městského úřadu, Rychnov nad Kněžnou

21 2 VELKOFORMÁTOVÉ DESKY RIGITON Rigiton je skupina perforovaných velkoformátových sádrokartonových desek, které se využívají k vytvoření bezesparého podhledu s vysokou pohltivostí zvuku. Tyto desky lze použít i na stěny, čímž je možno dosáhnout ještě většího snížení dozvuku a zároveň zachovat jednotný design prostoru. Perforované akustické desky Rigiton jsou vyráběny s kruhovými a čtvercovými otvory uspořádanými do mnoha vzorů pravidelných, pravidelně přesazených nebo nepravidelných. Rubová strana těchto desek je opatřena akusticky účinnou netkanou textilií (tzv. vliesem) černé barvy. Lícová strana desek není povrchově upravena, proto je po montáži vhodné desky opatřit penetračním nátěrem a následně válečkem přemalovat dle libovolného přání architekta či investora. Barva se na desky nesmí nanášet stříkáním, aby nedošlo ke znehodnocení akusticky účinné textilie. Díky relativně malým hodnotám roztažnosti desek Rigiton v závislosti na změnách okolního prostředí (vlhkost, teplota apod.) jsou podhledy i předstěny tvarově stálé. Perforované akustické desky Rigiton se montují na podkonstrukci z R-CD profilů do plochy bez viditelných spár mezi deskami (technologie lepené spáry), čímž je docíleno jednotného a architektonicky elegantního vzhledu stropu. Díky široké nabídce vzorů, jedinečnému designu a velkému výběru akustických vlastností umožňují desky Rigiton architektům i konečným uživatelům vytvořit ideální akustické prostředí při zachování vysoké estetické hodnoty podhledu. Školící středisko Buková Perforované akustické desky Rigiton jsou díky svým vynikajícím zvukově pohltivým vlastnostem vhodné zvláště do prostor, kde se shromažďuje větší počet lidí, jako jsou: jídelny, restaurace a bary vstupní haly, recepce a konferenční sály kanceláře a zasedací místnosti učebny, posluchárny, studovny a knihovny muzea, galerie obchodně-komerční objekty aj. 21

22 Nákupní Galerie Fénix, Praha 9

23 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton Rubová strana je opatřena akusticky účinnou netkanou textilií černé, nebo bílé barvy Desky Rigiton lze objednat bez akusticky účinné netkané textilie. RL 6/18 RL 8/18 RL 10/ x 1998 x 12,5 mm 1188 x 1998 x 12,5 mm 1196 x 2001 x 12,5 mm str. 24 str. 25 str. 26 RL 12/25 RL 15/30 RL 8-12/ x 2000 x 12,5 mm 1200 x 2010 x 12,5 mm 1200 x 2000 x 12,5 mm str. 27 str. 28 str. 29 RL 12-20/66 RL RL super 1188 x 1980 x 12,5 mm 1200 x 2000 x 12,5 mm 1200 x 1960 x 12,5 mm str. 30 str. 31 str. 32 RL /18 Q 12/25 Q 1200 x 2000 x 12,5 mm 1188 x 1998 x 12,5 mm 1200 x 2000 x 12,5 mm str. 33 str. 34 str

24 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 6/18 Activ Air * Climafit Základní vlastnosti desek Rigiton RL 6/18 Rozměry desky (š x d x tl.) 1188 x 1998 x 12,5 mm Hrany desky všechny kolmo řezané SK Děrování pravidelné Podíl děrované plochy 8,7 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,15 0,35 0,70 0,75 0,55 0,45 0,55 0,60 D 200 0,35 0,70 0,75 0,60 0,45 0,30 0,45 (LM) 0,65 D * 0,50 0,80 0,80 0,70 0,50 0,30 0,50 (LM) 0,70 D dle ČSN EN ISO ; * například Isover Domo 24 * od data výroby 08/2015 Hlavní budova firmy Moravostav, Brno

25 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 8/18 Activ Air * Climafit Základní vlastnosti desek Rigiton RL 8/18 Rozměry desky (š x d x tl.) 1188 x 1998 x 12,5 mm Hrany desky všechny kolmo řezané SK Děrování pravidelné Podíl děrované plochy 15,5 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Základní škola Matice školské, České Budějovice Umístění a velikost perforací Činitel zvukové pohltivosti p Čínská restaurace Huang He, Praha (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,10 0,30 0,65 0,85 0,55 0,30 0,50 (M) 0,55 D 50 50* 0,25 0,60 1,00 0,90 0,55 0,50 0,60 (M) 0,75 C 200 0,35 0,75 0,90 0,60 0,50 0,40 0,55 (LM) 0,70 C ** 0,60 0,95 0,95 0,80 0,70 0,50 0,70 (LM) 0,85 B dle ČSN EN ISO ; * například Isover Piano; ** například Isover Akustic SSP2 * od data výroby 08/

26 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 10/23 Activ Air * Základní vlastnosti desek Rigiton RL 10/23 Rozměry desky (š x d x tl.) 1196 x 2001 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelné Podíl děrované plochy 14,8 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,10 0,25 0,65 0,90 0,55 0,25 0,45 (M) 0,60 C 200 0,35 0,70 0,85 0,60 0,50 0,35 0,50 (LM) 0,65 C * 0,65 0,95 0,90 0,80 0,65 0,45 0,65 (LM) 0,85 B dle ČSN EN ISO ; * například Isover Akustic SSP2 26 * od data výroby 08/2015

27 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 12/25 Activ Air * Základní vlastnosti desek Rigiton RL 12/25 Rozměry desky (š x d x tl.) 1200 x 2000 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelné Podíl děrované plochy 18,1 % Hmotnost cca 9,50 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,10 0,25 0,65 0,85 0,65 0,50 0,55 (M) 0,60 C 200 0,40 0,75 0,90 0,65 0,55 0,40 0,55 (LM) 0,75 C * 0,65 0,95 0,95 0,85 0,70 0,50 0,70 (LM) 0,90 A dle ČSN EN ISO ; * například Isover Domo * od data výroby 08/

28 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 15/30 Activ Air * Základní vlastnosti desek Rigiton RL 15/30 Rozměry desky (š x d x tl.) 1200 x 2010 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelné Podíl děrované plochy 19,6 % Hmotnost cca 9,60 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,10 0,25 0,60 0,85 0,55 0,30 0,45 (M) 0,55 D 50 50* 0,25 0,60 1,00 0,90 0,55 0,50 0,60 (M) 0,75 C 200 0,35 0,70 0,85 0,60 0,50 0,35 0,50 (LM) 0,65 C ** 0,60 0,95 1,00 0,85 0,70 0,55 0,70 (LM) 0,85 B dle ČSN EN ISO ; * například Isover Piano; ** například Isover Akustic SSP2 28 * od data výroby 08/2015

29 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 8-12/50 Activ Air * Základní vlastnosti desek Rigiton RL 8-12/50 Rozměry desky (š x d x tl.) 1200 x 2000 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelně přesazené Podíl děrované plochy 13,1 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti ,20 0,35 0,70 0,80 0,50 0,40 0,55 (M) 0,60 C ,40 0,60 0,75 0,60 0,45 0,40 0,50 (LM) 0,60 C * 0,40 0,70 0,75 0,70 0,60 0,45 0,60 (L) 0,70 C dle ČSN EN ISO ; * například Isover Domo Základní škola, Rokytnice * od data výroby 08/

30 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL 12-20/66 Activ Air * Základní vlastnosti desek Rigiton RL 12-20/66 Rozměry desky (š x d x tl.) 1188 x 1980 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelně přesazené Podíl děrované plochy 19,6 % Hmotnost cca 9,50 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,10 0,25 0,60 0,85 0,55 0,30 0,45 (M) 0,55 D 50 50* 0,25 0,60 1,00 0,90 0,55 0,50 0,60 (M) 0,75 C 200 0,40 0,70 0,85 0,60 0,50 0,35 0,50 (LM) 0,65 C ** 0,55 0,95 1,00 0,85 0,70 0,55 0,70 (LM) 0,90 A dle ČSN EN ISO ; * například Isover Piano; ** například Isover Akustic SSP2 30 * od data výroby 08/2015 Kulturní dům Trisia, Třinec

31 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL Activ Air * Základní vlastnosti desek Rigiton RL Rozměry desky (š x d x tl.) 1200 x 2000 x 12,5 mm Hrany desky kolmo řezané SK Děrování nepravidelné Podíl děrované plochy 6 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p Rodinný dům, Vedryně (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,15 0,40 0,65 0,55 0,25 0,10 0,25 (LM) 0,45 D 200 0,40 0,70 0,65 0,40 0,25 0,15 0,30 (LM) 0,50 D * 0,55 0,70 0,65 0,50 0,30 0,20 0,35 (LM) 0,55 D dle ČSN EN ISO ; * například Isover Domo Centrum akutní medicíny, Kladno * od data výroby 08/

32 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL super Activ Air * Climafit Základní vlastnosti desek Rigiton RL super Rozměry desky (š x d x tl.) 1200 x 1960 x 12,5 mm Hrany desky kolmo řezané SK Děrování nepravidelné Podíl děrované plochy 10 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,15 0,40 0,70 0,75 0,45 0,40 0,50 (M) 0,55 D 200 0,35 0,75 0,75 0,55 0,40 0,30 0,45 (LM) 0,60 C * 0,60 0,85 0,80 0,65 0,45 0,30 0,45 (LM) 0,70 C dle ČSN EN ISO ; * například Isover Akustic SSP2 32 * od data výroby 08/2015 Moravské Kovárny, Jihlava

33 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton RL Activ Air * Základní vlastnosti desek Rigiton RL Rozměry desky (š x d x tl.) 1200 x 2000 x 12,5 mm Hrany desky kolmo řezané SK Děrování nepravidelné Podíl děrované plochy 11 % Hmotnost cca 10 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti ,25 0,40 0,70 0,70 0,35 0,30 0,40 (M) 0,55 D ,40 0,60 0,70 0,50 0,35 0,30 0,40 (LM) 0,55 D * 0,45 0,65 0,70 0,60 0,45 0,35 0,50 (L) 0,60 C dle ČSN EN ISO ; * například Isover Domo * od data výroby 08/

34 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton 8/18 Q Activ Air * Climafit Základní vlastnosti desek Rigiton 8/18 Q Rozměry desky (š x d x tl.) 1188 x 1998 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelné Podíl děrované plochy 19,8 % Hmotnost cca 9,50 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,15 0,25 0,60 0,85 0,65 0,50 0,55 (M) 0,60 C 200 0,40 0,65 0,80 0,60 0,55 0,50 0,60 (L) 0,65 C * 0,55 0,70 0,85 0,80 0,80 0,70 0,80 0,80 B dle ČSN EN ISO ; * například Isover Domo 34 * od data výroby 08/2015 Kulturní středisko Sirka, Sušice

35 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Rigiton 12/25 Q Activ Air * Climafit Základní vlastnosti desek Rigiton 12/25 Q Rozměry desky (š x d x tl.) 1200 x 2000 x 12,5 mm Hrany desky kolmo řezané SK Děrování pravidelné Podíl děrované plochy 23 % Hmotnost cca 8,50 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,15 0,30 0,65 0,90 0,80 0,60 0,60 (MH) 0,70 C 200 0,40 0,75 0,90 0,70 0,65 0,50 0,65 (LM) 0,75 C * 0,65 0,90 0,95 0,85 0,85 0,65 0,85 (L) 0,90 A dle ČSN EN ISO ; * například Isover Domo * od data výroby 08/

36 Shopping park Olomouc City, Olomouc Prodejna Marks and Spencer, Brno Posluchárna VFU, Brno Relax centrum Riviéra, Nová Role

37 3 VELKOFORMÁTOVÉ DESKY GYPTONE BIG Gyptone BIG je skupina perforovaných velkoformátových sádrokartonových desek, které se využívají k vytvoření akustického bezesparého podhledu s vysokou pohltivostí zvuku. Vhodné je i jejich použití na stěny, čímž je možno dosáhnout ještě většího snížení dozvuku a zároveň zachovat jednotný design prostoru. Desky Curve mohou být navíc za sucha ohýbány až do poloměru 1200 mm. Perforované akustické desky Gyptone BIG jsou vyráběny s otvory čtvercovými (vzory řady Quattro), lineárními (vzory řady Line) nebo šestihrannými (vzory řady Sixto) uspořádanými tak, že vytvářejí na hotovém podhledu symetrické děrované plochy. Rubová strana těchto desek je opatřena akusticky účinnou netkanou textilií (tzv. vliesem) světle šedé barvy. Lícová strana desek není povrchově upravena, proto je po montáži vhodné desky opatřit penetračním nátěrem a následně válečkem přemalovat dle libovolného přání architekta či investora. Barva se na desky nesmí nanášet stříkáním, aby nedošlo ke znehodnocení akusticky účinné textilie a tím k negativnímu ovlivnění akustických vlastností. Díky relativně malým hodnotám roztažnosti desek Gyptone BIG v závislosti na změnách okolního prostředí (vlhkost, teplota apod.) jsou podhledy i předstěny tvarově stálé. Perforované akustické desky Gyptone BIG se montují na podkonstrukci z R-CD profilů do plochy bez viditelných spár mezi deskami. Spáry mezi deskami se tmelí spárovacím tmelem. Pro jednodušší tmelení mají tyto desky všechny čtyři hrany zkosené. Díky široké nabídce vzorů, jedinečnému designu a velkému výběru akustických vlastností umožňují desky Gyptone BIG architektům i konečným uživatelům vytvořit ideální akustické prostředí při zachování vysoké estetické hodnoty podhledu. Perforované akustické desky Gyptone BIG jsou díky svým vynikajícím zvukově pohltivým vlastnostem vhodné zvláště do prostor, kde se shromažďuje větší počet lidí, jako jsou: vstupní haly, recepce restaurace a jídelny kanceláře, zasedací místnosti a konferenční sály posluchárny, studovny a knihovny tělocvičny, fitness studia a bowling herny výstavní a prodejní prostory aj. 37

38

39 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Rubová strana opatřena akusticky účinnou netkanou textilií světle šedé barvy. BIG Curve Base 31 BIG Quattro 41 BIG Curve Quattro 41 (pro obloukové konstrukce) BIG Quattro x 2400 x 6,5 mm str. 40 BIG Quattro x 2400 x 12,5 mm str x 2400 x 6,5 mm str. 42 BIG Quattro x 2400 x 12,5 mm str. 43 BIG Quattro x 2700 x 12,5 mm str. 44 BIG Line x 2400 x 12,5 mm str. 45 BIG Line 6 BIG Curve Line 6 (pro obloukové konstrukce) 1200 x 2400 x 12,5 mm str. 46 BIG Sixto 63 BIG Curve Sixto 63 (pro obloukové konstrukce) 900 x 2700 x 12,5 mm str. 47 BIG Sixto x 2400 x 12,5 mm str x 2400 x 6,5 mm str x 2400 x 12,5 mm str x 2400 x 6,5 mm str x 2700 x 12,5 mm str

40 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Curve Base 31 Základní vlastnosti desek Gyptone BIG Curve Base 31 Rozměry desky (š x d x tl.) 1200 x 2400 x 6,5 mm Hrany desky B1 Děrování bez děrování Velikost otvorů Podíl děrované plochy 0 % Hmotnost cca 7 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací Srubový dům Lodice, Kamenice Srubový dům Lodice, Kamenice Zvuková mezi dvěmi místnostmi se společným podhledem 40 Stupeň zvukové D n,c/hz D n,cw (C;Ctr) * 16,60 31,00 35,90 41,50 44,90 47,00 39 (-2;-8) * například Isover Rio Srubový dům Lodice, Kamenice

41 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Quattro 41 Základní vlastnosti desek Gyptone BIG Quattro 41 Rozměry desky (š x d x tl.) 1200 x 2400 x 12,5 mm Hrany desky všechny zploštělé 4T Děrování pravidelné Velikost otvorů 12 x 12 mm Podíl děrované plochy 16 % Hmotnost cca 8 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací ,5 56,5 Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,20 0,35 0,65 0,80 0,65 0,55 0,65 0,60 C 50 50* 0,40 0,75 0,85 0,75 0,65 0,65 0,75 0,75 C ** 0,65 0,90 0,85 0,65 0,60 0,55 0,65 (L) 0,75 C 200 0,50 0,70 0,80 0,70 0,60 0,55 0,65 (L) 0,70 C dle ČSN EN ISO ; * například Isover Piano; ** například Isover Domo Zvuková mezi dvěmi místnostmi se společným podhledem Akademická restaurace Masarykovy univerzity, Brno Stupeň zvukové D n,c/hz D n,cw (C;Ctr) * 16,60 31,00 35,90 41,50 44,90 47,00 39 (-2;-8) * například Isover Rio 41

42 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Curve Quattro 41 Základní vlastnosti desek Gyptone BIG Curve Quattro 41 Rozměry desky (š x d x tl.) 1200 x 2400 x 6,5 mm Hrany desky B1 Děrování pravidelné Velikost otvorů 12 x 12 mm Podíl děrované plochy 16 % Hmotnost cca 7 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací ,5 56,5 Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 200 0,50 0,70 0,80 0,70 0,60 0,55 0,65 (L) 0,70 C dle ČSN EN ISO Zvuková mezi dvěmi místnostmi se společným podhledem Stupeň zvukové D n,c/hz D n,cw (C;Ctr) * 16,60 31,00 35,90 41,50 44,90 47,00 39 (-2;-8) 42 * například Isover Rio

43 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Quattro 42 Základní vlastnosti desek Gyptone BIG Quattro 42 Rozměry desky (š x d x tl.) 1200 x 2400 x 12,5 mm Hrany desky všechny zploštělé 4T Děrování pravidelné Velikost otvorů 12 x 12 mm Podíl děrované plochy 10 % Hmotnost cca 8 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací ,5 56,5 Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,20 0,40 0,60 0,60 0,45 0,40 0,50 0,50 D 50 50* 0,50 0,65 0,70 0,60 0,45 0,40 0,50 (L) 0,60 C ** 0,50 0,75 0,75 0,55 0,45 0,40 0,50 (LM) 0,65 C 200 0,45 0,60 0,65 0,50 0,45 0,35 0,50 (L) 0,55 D dle ČSN EN ISO ; * například Isover Piano; ** například Isover Domo Zvuková mezi dvěmi místnostmi se společným podhledem Základní škola, Rokytnice Stupeň zvukové D n,c/hz D n,cw (C;Ctr) * 16,60 31,00 35,90 41,50 44,90 47,00 39 (-2;-8) * například Isover Rio 43

44 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Quattro 43 Základní vlastnosti desek Gyptone BIG Quattro 43 Rozměry desky (š x d x tl.) 900 x 2700 x 12,5 mm Hrany desky zploštělé 4T Děrování pravidelné Velikost otvorů 12 x 12 mm Podíl děrované plochy 18 % Hmotnost cca 8 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací ,5 56,5 Činitel zvukové pohltivosti p (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,20 0,35 0,65 0,80 0,65 0,55 0,65 0,65 C 200 0,50 0,70 0,80 0,70 0,60 0,55 0,65 (L) 0,70 C dle ČSN EN ISO

45 PERFOROVANÉ AKUSTICKÉ DESKY PRO PODHLEDY A OBKLADY STĚN Gyptone BIG Quattro 46 Základní vlastnosti desek Gyptone BIG Quattro 46 Rozměry desky (š x d x tl.) 1200 x 2400 x 12,5 mm Hrany desky zploštělé 4T Děrování pravidelné Velikost otvorů 12 x 12 mm Podíl děrované plochy 10 % Hmotnost cca 8 kg/m 2 Třída reakce na oheň Odolnost proti relativní vzdušné vlhkosti A2-s1,d0 70 % Umístění a velikost perforací ,5 Činitel zvukové pohltivosti p 106,5 (Hz) Výška svěšení Činitel zvukové pohltivosti p/hz w NRC Třída zvukové pohltivosti 50 0,20 0,45 0,60 0,50 0,45 0,40 0,50 0,50 D 50 50* 0,50 0,70 0,65 0,55 0,45 0,40 0,50 (L) 0,60 C * 0,60 0,75 0,75 0,55 0,45 0,40 0,50 (LM) 0,65 C 200 0,60 0,60 0,55 0,45 0,40 0,40 0,45 (L) 0,50 D 400 0,65 0,60 0,55 0,45 0,40 0,35 0,45 (L) 0,50 D ** 0,60 0,60 0,65 0,55 0,45 0,40 0,50 (L) 0,55 D dle ČSN EN ISO ; * například Isover Domo; ** například Isover Rio Zvuková mezi dvěmi místnostmi se společným podhledem Relax centrum Riviéra, Nová Role Stupeň zvukové D n,c/hz D n,cw (C;Ctr) * 16,60 31,00 35,90 41,50 44,90 47,00 39 (-2;-8) * například Isover Rio 45
