1 Ticho, prosím! Odborné semináře zaměřené na akustiku budov

2

3 Úvod do akustiky AVETON s.r.o, Ing. Tomáš Hrádek / Ing. Josef Žikovský

4 Obsah 1. Akustika obecný úvod 2. Dělení oborů akustiky - základní veličiny a pojmy 3. Legislativní požadavky prostorové a stavební akustiky 4. Akustické materiály jejich funkce a aplikace 5. Praktické poznámky, akustické mýty a pověry

5 1. Akustika obecný úvod

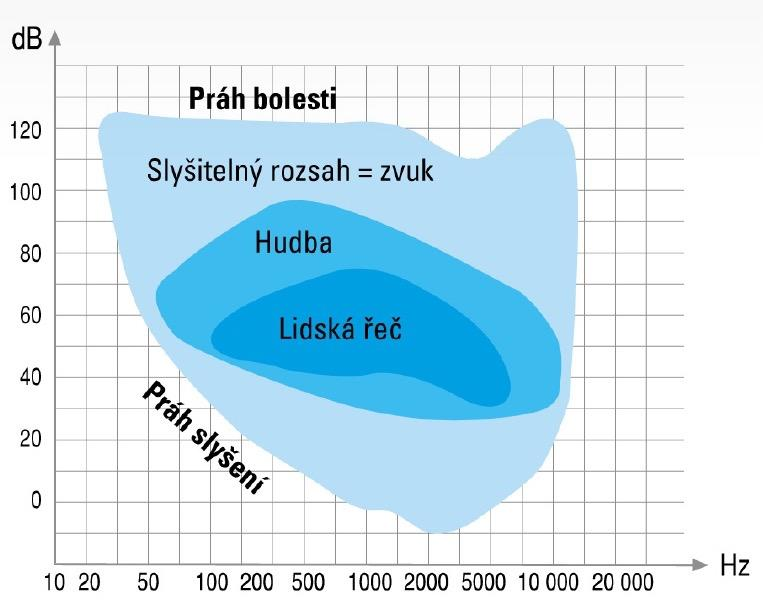

6 1. Akustika obecný úvod Graf oblasti slyšení Frekvence zvukové vlny (Hz) Subjektivně vnímána jako výška tónu Hladina akustického tlaku zvuku (db) Charakterizována jako hlasitost

7 Negativní vliv na zdraví člověka 30 db příjemné ticho 65 db psychologické působení = ovlivnění nervového systému i u zdravých lidí - NERVOZITA 85 db vegetativní působení = omezení postřehu a zapamatovatelnosti 1. Akustika obecný úvod 120 db oblast nebezpečí poškození sluchu Dlouhodobý pobyt v hlučném prostřední má negativní dopad na zdraví a pracovní výkonnost osob.

8 2. Legislativní požadavky prostorové a stavební akustiky

9 2. Dělení oborů akustiky - základní veličiny a pojmy Základní dělení oborů akustiky Stavební akustika Zvukové oddělení prostorů Vzduchová a kročejová neprůzvučnost Prostorová akustika Šíření zvuku v uzavřeném prostoru Hluková akustika Šíření hluku v exteriéru

10 2. Dělení oborů akustiky - základní veličiny a pojmy Prostorová akustika Zabývá se šířením zvuku ve vlastním prostoru Akustický obklad (např. perforovaný SDK) téměř neovlivňuje neprůzvučnost konstrukcí Stavební akustika Posuzuje stavební konstrukce z hlediska neprůzvučnosti Řeší ochranu prostoru před pronikajícím hlukem Izolační obklad (např. SDK předstěna) - zlepšuje neprůzvučnost konstrukcí

11 2. Dělení oborů akustiky - základní veličiny a pojmy Stavební akustika obecný úvod Cíle stavební akustiky: Zvukové oddělení (izolace) chráněného prostoru od hlučného Zabezpečení požadovaného hluku pozadí v chráněném prostoru Oblasti činnosti stavební akustiky: Vzduchová neprůzvučnost stavebních konstrukcí Kročejová neprůzvučnost stavebních konstrukcí (přenos kročejového hluku) Snižování hluku přenášeného do konstrukce a vedeného konstrukcí (pružné ukládání, plovoucí podlahy apod.)

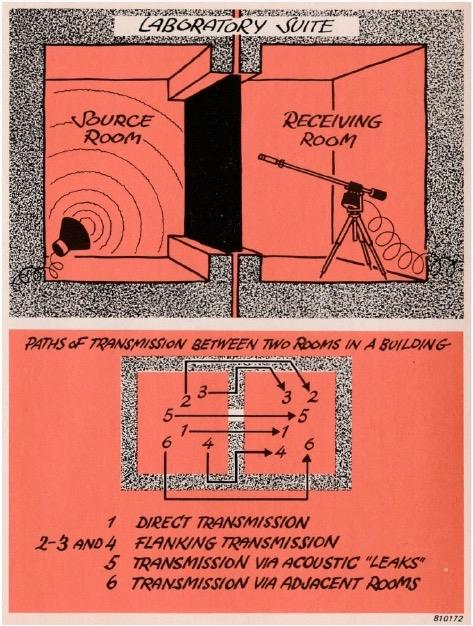

12 2. Dělení oborů akustiky - základní veličiny a pojmy Stavební akustika základní parametry ČSN Akustika Ochrana proti hluku budovách a posuzování akustických vlastností stavebních výrobků Požadavky, únor 2010 Vzduchová neprůzvučnost: R w laboratorní R w - stavební Kročejová neprůzvučnost: L nw - laboratorní L nw stavební - korekce dle konstrukce 2 až 8 db

13 2. Dělení oborů akustiky - základní veličiny a pojmy Prostorová akustika základní parametry Doba dozvuku - označení T [s] Základní hodnocená veličina prostorové akustiky Definice - čas, za který poklesne hladina akustického tlaku v místnosti o 60 db od vybuzení Frekvenčně závislá veličina Hodnoceno v oktávových pásmech: 125 Hz, 250 Hz, 500 Hz, 1 khz, 2 khz a 4 khz Legislativní specifikace v ČSN

14 2. Dělení oborů akustiky - základní veličiny a pojmy Prostorová akustika základní parametry Definice: α = Wi Wa Wi Wa celková zvuková energie dopadající na měřený prvek zvuková energie pohlcená materiálem Činitel zvukové pohltivosti nabývá dle definice hodnot od 0 do 1 Jednočíselné hodnoty: NRC - průměr z hodnot α v oktávových pásmech 250 Hz až 2 khz αw - porovnání se směrnou křivkou (250 Hz až 4 khz)

15 3. Legislativní požadavky prostorové a stavební akustiky

16 3. Legislativní požadavky prostorové a stavební akustiky Legislativní požadavky prostorová akustikastanovení cílové doby dozvuku ČSN Závislost optimální doby dozvuku pro kmitočet 1 khz na objemu V (uzavřený prostor v obsazeném stavu)

17 3. Legislativní požadavky prostorové a stavební akustiky Legislativní požadavky prostorová akustikatoleranční pásmo frekvenčního průběhu doby dozvuku Přípustné rozmezí poměru dob dozvuku T/T0 obsazeného prostoru určeného k přednesu hudby i řeči v závislosti na středním kmitočtu oktávového pásma

18 3. Legislativní požadavky prostorové a stavební akustiky Legislativní požadavky stavební akustika ČSN Chráněný prostor (místnost příjmu zvuku) Požadavky na zvukovou izolaci Hlučný prostor (místnost zdroje zvuku) Stropy Stěny Dveře R w, DnT,wdB L n,w, L nt,wdb R w, DnT,wdB RwdB B. Bytové domy obytné místnosti bytu Všechny místnosti druhých bytů, včetně příslušenství Společné užívané prostory (chodby, schodiště, terasy, sušárny) Průjezdy, podjezdy, garáže, průchody, podchody Místnosti s technickým zařízením domu (výměníkové stanice, kotelny, strojovny výtahů, strojovny VZT apod.) LA,max 80 db 80 db < LA,max 85 db Provozovny s LA,max 85 db: s provozem nejvýše do 22:00h s provozem i po 22:00h Provozovny s hlukem 85 db < LA,max 95 db s provozem i po 22:00h

19 4. Akustické materiály jejich funkce a aplikace

20 4. Akustické materiály jejich funkce a aplikace Typy akustických obkladů Akustické obklady materiály nebo prvky sloužící k pohlcení nebo rozptýlení zvukové energie. Dělení z hlediska funkce: absorbéry pohlcují zvuk reflektory odrážejí zvuk difuzory rozptylují zvuk

21 4. Akustické materiály jejich funkce a aplikace Akustické materiály obecná klasifikace

22 Horizontální absorbéry (1/2) Omezují nebo eliminují odrazy zvuku od stropu a zamezují vzniku třepotavé ozvěny. Podlahy Podhledy 4. Akustické materiály jejich funkce a aplikace Nelze je využít k optimalizaci akustiky Standardní koberce pohltí pouze cca 15% dopadající zvukové energie Ideální pro optimalizaci akustiky Velké plochy a vysoká efektivita - pohlcují cca 90% dopadající zvuk. energie

23 4. Akustické materiály jejich funkce a aplikace Horizontální absorbéry (2/2) materiálové řešení

24 4. Akustické materiály jejich funkce a aplikace Vertikální absorbéry (1/2) Omezují nebo eliminují odrazy zvuku od vertikálních ploch, v podobě paravánů oddělují pracoviště. Zamezují vzniku třepotavé ozvěny, akusticky oddělují pracoviště Stěny Akustické obklady různého typu Okna, fasády, skleněné příčky Možnost akustické úpravy např. akustické závěsy, rolety, žaluzie a japonské stěny (např. VARIO spol. AVETON) Dělící paravany Kombinace akustické pohltivosti a neprůzvučnosti Ideální variabilní řešení

25 4. Akustické materiály jejich funkce a aplikace Vertikální absorbéry (2/2) materiálové řešení

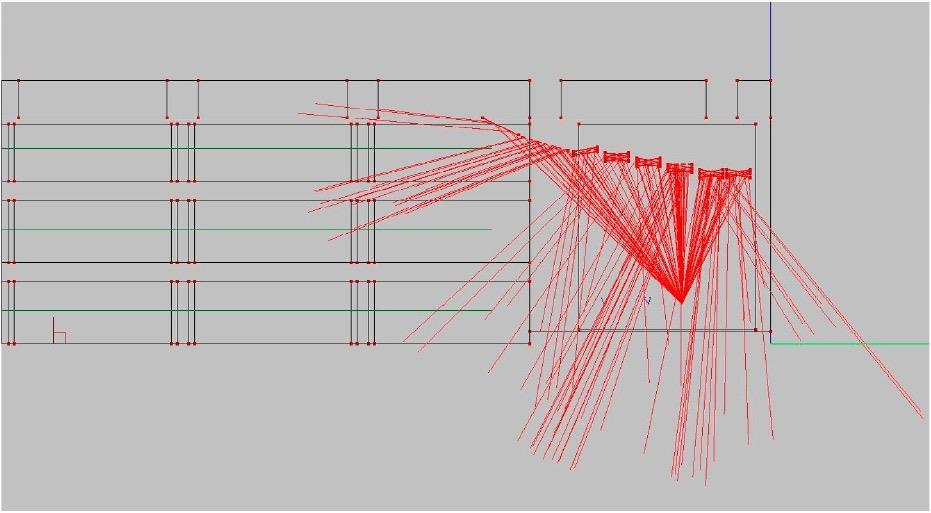

26 Reflektory (1/2) Pevné hladké kompaktní plochy desky zeď, dřevěná deska, atd. Nízký činitel zvukové pohltivosti α Mohou směrovat zvuk 4. Akustické materiály jejich funkce a aplikace správným směrem a přispět k rovnoměrnému rozložení zvuku v místnosti

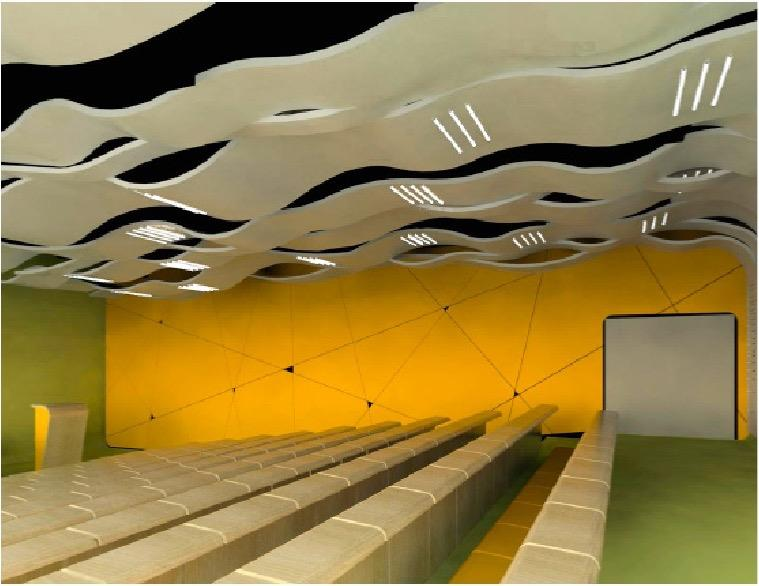

27 4. Akustické materiály jejich funkce a aplikace Reflektory (2/2) materiálové řešení

28 4. Akustické materiály jejich funkce a aplikace Difuzory (1/3) Rozptylují zvukovou energii Nízký činitel zvukové pohltivosti - relativní dle konstrukce prvku Použití - např. nahrávací studia, zvukové režie, obecně sály s využitím pro hudbu Jejich funkčnost je frekvenčně závislá dáno rozměry difuzní struktury

29 4. Akustické materiály jejich funkce a aplikace Difuzory (2/3) klasické: periodicky se opakující prostorové struktury

30 4. Akustické materiály jejich funkce a aplikace Difuzory (3/3) klasické: periodicky se opakující prostorové struktury

31 4. Akustické materiály jejich funkce a aplikace

32 4. Akustické materiály jejich funkce a aplikace

33 5. Praktické poznámky, akustické mýty a pověry

34 5. Praktické poznámky, akustické mýty a pověry Efekt úprav formou akusticky pohltivých materiálů prostorová akustika Zkrácení doby dozvuku na ½ znamená: snížení hladiny hluku o 3 db subjektivně odpovídá snížení počtu osob v prostoru na ½!!!

35 5. Praktické poznámky, akustické mýty a pověry Časté chyby při akustickém návrhu větších prostor: Nevhodná dispozice Malý objem Nevhodný půdorysný tvar Nízká světlá výška Není uvažováno s tloušťkou akustických obkladů Nevyužitý potenciál stavebních materiálů mnoho klasických neakustických stavebních ploch a materiálů lze modifikovat a vytvořit plnohodnotný akustický obklad

36 5. Praktické poznámky, akustické mýty a pověry Bytové prostory postupem doby z pohledu akustiky Pohltivé materiály koberce, draperie kmitající stropy dřevo, omítnutý rákos Difuzita knihovny římsy mohutný nábytek Pohltivé materiály koberce - lokálně nábytek kůže, koženka Difuzita minimální plochy tvrdé, odrazivé

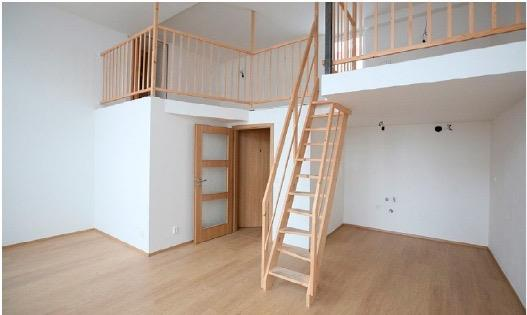

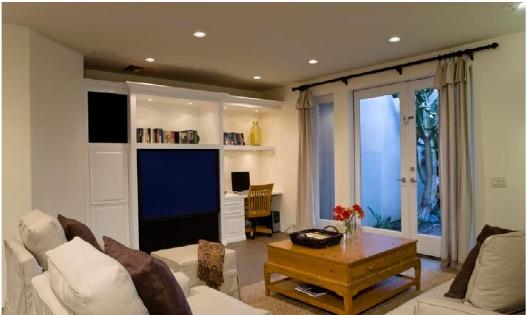

37 5. Praktické poznámky, akustické mýty a pověry Bytové prostory světlá výška a její vliv na akustiku Nízké prostory Menší objem Kratší doba dozvuku při stejném vybavení Nižší hladina hluku Vysoké prostory - lofty Větší objem Delší doba dozvuku při stejném vybavení Vyšší hladina hluku Prostory často vzájemně propojeny

38 Schodiště a chodby jako vlnovody Rodinný dům Centrální točité schodiště probíhá přes tři podlaží Není předěleno dveřmi 5. Praktické poznámky, akustické mýty a pověry Šíření hluku z bazénu umístěného v přízemí až do druhého patra ke dveřím ložnice

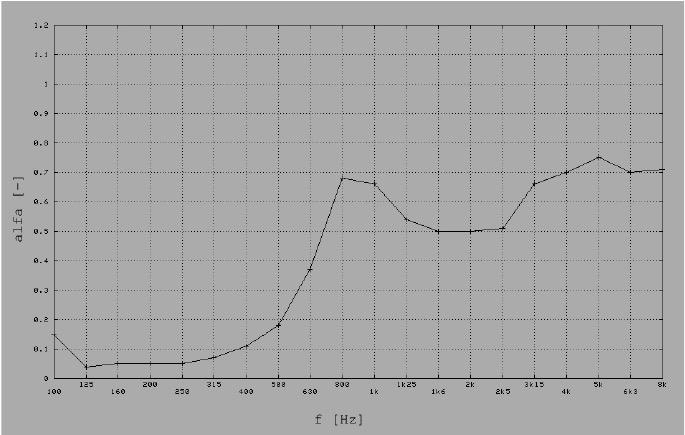

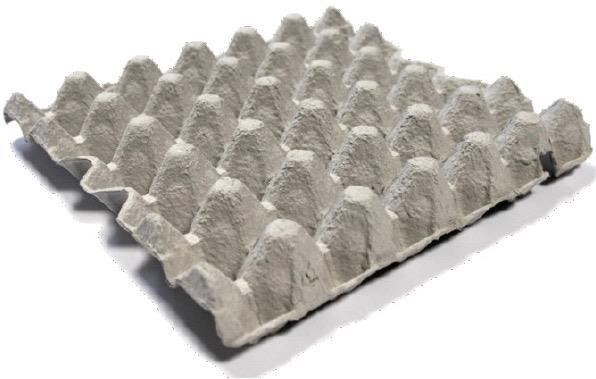

39 5. Praktické poznámky, akustické mýty a pověry Koeficient zvukové pohltivosti plat od vajíček a polystyrenu Plata od vajíček vykazují nežádoucí rezonanční charakter pohltivosti Polystyren není absorpční materiál

40 5. Praktické poznámky, akustické mýty a pověry Praktické poznámky, mýty a pověry stavební akustiky: O celkové neprůzvučnosti rozhodují slabá místa Důležitý je detail zakončení, dotěsnění, instalační průchody, akustické zkraty Mobilní příčky laboratorní stavební neprůzvučnost velký rozdíl Montážní pěna proč zdít pořádně když existuje montážní pěna? Dveře s vysokou neprůzvučností důležitá je zárubeň Nad stavbou je z hlediska stavební akustiky vždy nutné uvažovat komplexně

41 DĚKUJI ZA POZORNOST Ing. Tomáš Hrádek / Ing. Josef Žikovský AVETON s.r.o.
