1 02/2012 Informace pro uživatele cs Návod k montáži a použití Dřevěný bednicí nosník

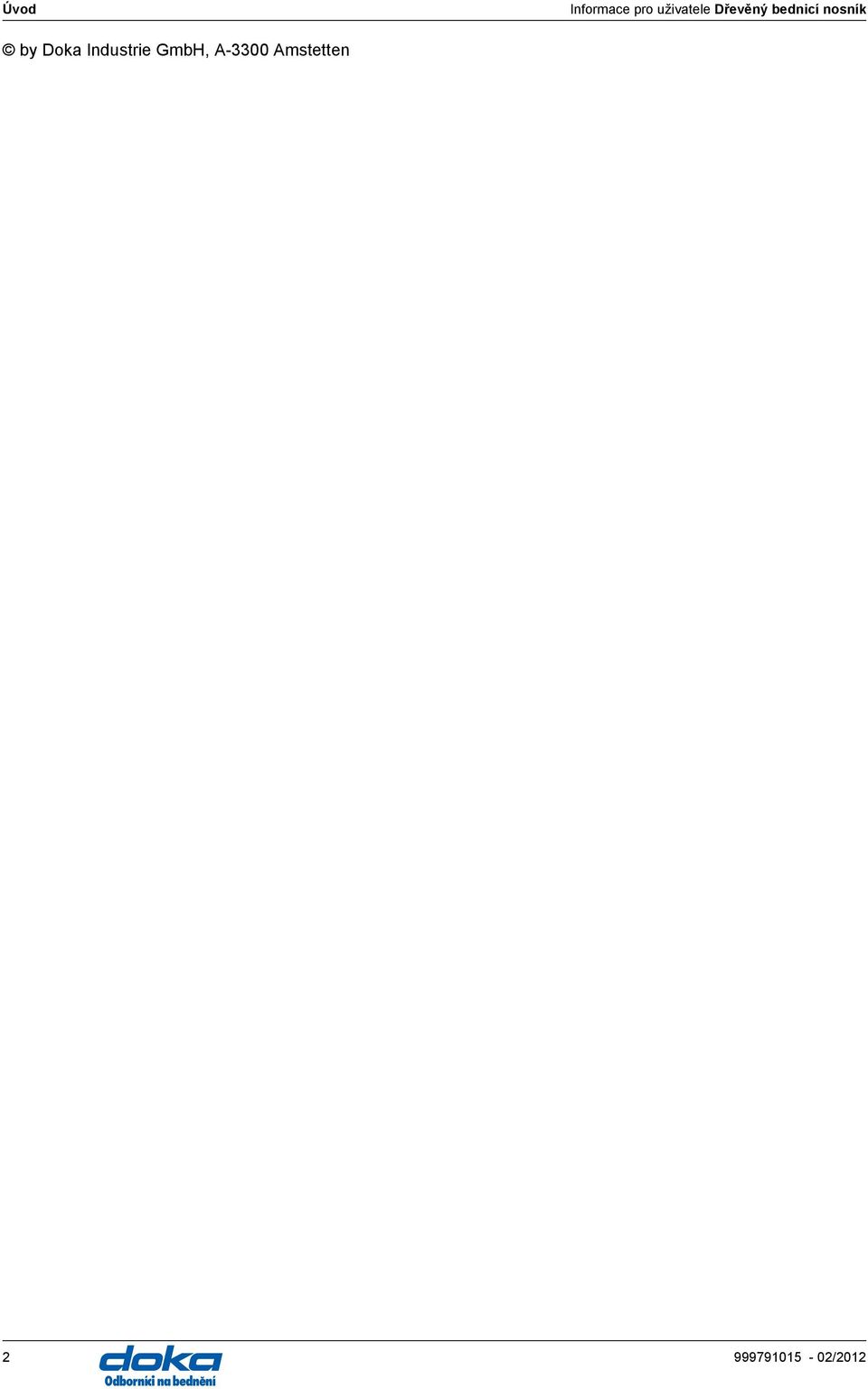

2 Úvod Informace pro uživatele Dřevěný bednicí nosník Úvod by Doka Industrie GmbH, A-3300 Amstetten /2012

3 Obsah Úvod 4 Úvod 4 Základní bezpečnostní pokyny 6 Služby Doka 8 Eurokódy u Doky 9 9 Popis výrobku 10 Návod k montáži a použití 12 Technický stav 15 Přeprava, stohování a skladování 16 Přehled prvků /2012 3

4 Úvod Základní bezpečnostní pokyny Úvod Informace pro uživatele Dřevěný bednicí nosník Skupiny uživatelů Tato informace pro uživatele (návod pro montáž a použití) je určena těm osobám, které pracují s popsaným systémem/výrobkem firmy Doka a obsahuje údaje pro montáž a použití popsaného systému podle určení. Všechny osoby pracující s příslušným produktem musí být seznámeny s touto dokumentací a bezpečnostními pokyny v ní obsažené. Osoby, které nejsou schopny tuto dokumentaci přečíst nebo které obtížně chápou její obsah, musí být zákazníkem poučeny a zaškoleny. Zákazník musí zabezpečit, aby informace pro uživatele (např. informace pro uživatele, návod k montáži a použití, návod k provozu, plány, atd.), poskytované firmou Doka byly oznámeny a byly k dispozici pro uživatele v místě použití. Doka popisuje v dané technické dokumentaci a v příslušných plánech pro použití bednění pracovní bezpečnostní opatření pro bezpečné použití výrobků Doka při znázorněné aplikaci. Uživatel je však v každém případě povinen dodržet místní specifické předpisy bezpečnosti práce v průběhu celého projektu a pokud je to nutné, zajistit dodatečná nebo jiná vhodná opatření bezpečnosti práce. Vyhodnocení nebezpečí Zákazník je zodpovědný za zpracování, dokumentaci, realizaci a revizi vyhodnocení nebezpečí na každé stavbě. Tyto podklady slouží jako základ pro specifické vyhodnocení rizik dané stavby a pokyny pro připravení a použití systému uživatelem. Nelze je však tímto nahradit. Poznámky k této dokumentaci Tato informace pro uživatele může také sloužit jako všeobecně platný návod pro montáž a použití nebo ji lze začlenit do specifického návodu pro montáž a použití na staveništi. Některá vyobrazení v této brožuře znázorňují situaci v průběhu montáže a nejsou proto z bezpečnostně technického hlediska vždy kompletní. Bezpečnostní zařízení, která popřípadě nejsou znázorněna, musí zákazník přesto používat v souladu s příslušně platnými předpisy. Další bezpečnostní pokyny, zvláště varování se nacházejí v jednotlivých kapitolách! Projektování Při instalaci bednění je nutno zajistit bezpečnost pracoviště (například při montáži a demontáži, přestavbách, přemisťování, atd.). K pracovišti musí být zajištěn bezpečný přístup! Odchylky od údajů této dokumentace nebo použití produktu nad rámec této dokumentace vyžadují zvláštní statické posouzení a doplňující návod k montáži. Pro všechny fáze použití platí Zákazník musí zajistit, aby montáž a demontáž, stejně jako přemístění či použití podle určení bylo provedeno a kontrolováno odborně způsobilými a povolanými osobami. Způsobilost těchto osob nesmí být omezena alkoholem, léky nebo drogami. Výrobky Doka jsou technické pracovní prostředky, které jsou určeny pouze pro průmyslové použití podle příslušných informací pro uživatele nebo jiných firmou Doka vydaných technických dokumentací. Ve všech fázích výstavby je nutno zajistit stabilitu všech dílů a jednotek! Funkční a technické návody, bezpečnostní pokyny a údaje o zatížení je nutno přesně respektovat a dodržovat. Jejich nedodržení může způsobit úrazy a těžké ublížení na zdraví (ohrožení života) a také značné věcné škody. V oblasti bednění nejsou přípustné zdroje otevřeného ohně. Topná zařízení jsou povolena pouze v případě řádného použití v dostatečné vzdálenosti od bednění. Přizpůsobte pracovní postupy povětrnostním podmínkám (např. nebezpečí sklouznutí). V případě extrémních povětrnostních podmínek učiňte v předstihu opatření pro zabezpečení zařízení příp. okolního prostoru a zajištění bezpečnosti pracovníků. U všech spojů je nutno pravidelně kontrolovat jejich usazení a funkci. Zvláště je nutno zkontrolovat a event. dotáhnout šroubová a klínová spojení a to v závislosti na průběhu stavby a zvláště po výjimečných událostech ( např. po bouři) /2012

5 Úvod Montáž Zákazník musí zkontrolovat před použitím příslušný stav materiálu/systému. Poškozené, deformované díly a rovněž díly, jejichž funkce je zeslabena opotřebením, korozí nebo stářím se nesmí používat. V případě použití našich bednicích systémů v kombinaci s bednicími systémy jiných výrobců hrozí nebezpečí, která mohou vést k újmě na zdraví a věcným škodám a proto je zde nutná zvláštní kontrola. Montáž musí provádět pracovník zákazníka, který má odpovídající kvalifikaci. Úpravy výrobků Doka nejsou přípustné a znamenají bezpečnostní riziko. Obedňování Produkty/systémy firmy Doka je nutno instalovat tak, aby bylo spolehlivě odvedeno zatížení, které na ně působí! Betonování Dodržujte přípustné zatížení čerstvým betonem. Příliš rychlé betonování má za následek přetížení bednění, jeho prohýbání a možné poškození. Odbedňování Odbedňujte teprve poté, když beton dosáhl dostatečné pevnosti a odbedňování nařídila zodpovědná osoba. Při odbedňování se bednění nesmí odtrhávat jeřábem. Použijte vhodné nástroje jako např. dřevěné klíny, páčidla nebo systémové zařízení jako např. odbedňovací rohy Framax. Při odbedňování nesmí dojít k narušení stability částí stavby, lešení nebo bednění! Přeprava, stohování a skladování Dodržujte platné předpisy pro přepravu bednění a lešení. Kromě toho je předepsáno používání závěsných prostředků firmy Doka. Odstranit volné díly, event. zajistit proti sesuvu a spadnutí! Všechny díly se musí bezpečně skladovat, přičemž je nutno dodržovat speciální upozornění firmy Doka v příslušných kapitolách této příručky pro uživatele. Předpisy / bezpečnost práce Aby bylo zajištěno bezpečné použití našich produktů, musí být rovněž dodržovány předpisy pro ochranu zdraví při práci a ostatní bezpečnostní předpisy, platné v zemi uživatele. Po pádu osoby nebo předmětu proti nebo do systému ochrany volného okraje a jeho příslušenství smí být systém znovu použit pouze po kontrole kompetetní osobou. Údržba Jako náhradní díly používejte pouze originální díly Doka. Opravy smí provádět pouze výrobce nebo autorizované instituce. Symboly V tomto dokumentu jsou používány následující symboly: Důležitá informace Nedodržení může mít za následek narušení funkce nebo vznik věcných škod. POZOR / VAROVÁNÍ / NEBEZPEČÍ Nedodržení může mít za následek věcné škody a může vést až k těžkým ublížením na zdraví (nebezpečí života). Instrukce Tímto symbolem se upozorňuje na nutnost provedení úkonu ze strany uživatele. Vizuální kontrola Tímto symbolem se upozorňuje na nutnost vizuální kontroly provedeného úkonu. Tip Upozorňuje na užitečné rady a tipy. Odkaz Odkazuje na další dokumentaci. Různé Technické změny z důvodu dalšího vývoje vyhrazeny /2012 5

6 Úvod Informace pro uživatele Dřevěný bednicí nosník Služby Doka Podpora ve všech fázích projektu Doka nabízí širokou paletu služeb s jediným cílem: podpořit úspěch Vaši stavby. Každý projekt je jedinečný. Co je však pro všechny stavební projekty společné, je základní struktura v pěti fázích. Doka zná různé požadavky svých zákazníků a podpoří Vás poradenskými, projektovými a dalšími službami, stejně jako bednicími produkty při efektivní realizaci bednění - v každé z těchto fází Fáze vývoje projektu Nabídková fáze Fáze přípravy výroby Správná rozhodnutí díky profesionálnímu poradenství Optimalizace nabídek se společností Doka jako zkušeným partnerem Optimalizace nasazení bednění pro vyšší efektivitu díky seriózně kalkulovaným konceptům bednění Nalezení správných a přesných řešení bednění díky pomoci při vypsání výběrového řízení důkladné analýze výchozí situace objektivnímu vyhodnocení rizik v oblasti projektování, realizace a dodržení termínů Vypracování úspěšných nabídek díky použití seriózně kalkulovaných orientačních cen správnému výběru bednění optimální časové kalkulaci Hospodárné plánování od samého začátku díky detailní nabídce stanovení množství materiálu sladění průběhu prací a termínů přejímky /2012

7 Úvod Fáze provádění (hrubé) stavby 4 5 Fáze dokončení (hrubé) stavby Vaše výhody díky profesionálnímu poradenství Úspora nákladů a času Poradenství a podpora od samého začátku znamenají vhodnou volbu a odpovídajcí použití bednění podle plánu. Díky správným pracovním postupům docílíte optimálního využití bednění a efektivních bednicích časů. Optimální nasazení zdrojů za pomoci odborníků na bednění společnosti Doka Optimalizace výstavby díky přesnému plánování nasazení bednění projektovým technikům s mezinárodními zkušenostmi přizpůsobené logistice přepravy podpoře na stavbě Pozitivní ukončení projektu díky profesionální podpoře Služby Doka zajistí transparentnost a efektivitu díky společné přejímce bednění demontáži prováděné odborníky efektivnímu čištění a opravám pomocí speciálních přístrojů Maximální bezpečnost práce Poradenství a podpora při správném a projektu odpovídajícím použití přináší větší bezpečnost práce. Transparentnost Transparentní služby a náklady umožňují vyvarovat se improvizací v průběhu stavby a překvapení při jejím dokončení. Snížení dodatečných nákladů Odborné poradenství zhlediska výběru, kvality a správného použití omezuje poškození materiálu a minimalizuje opotřebení /2012 7

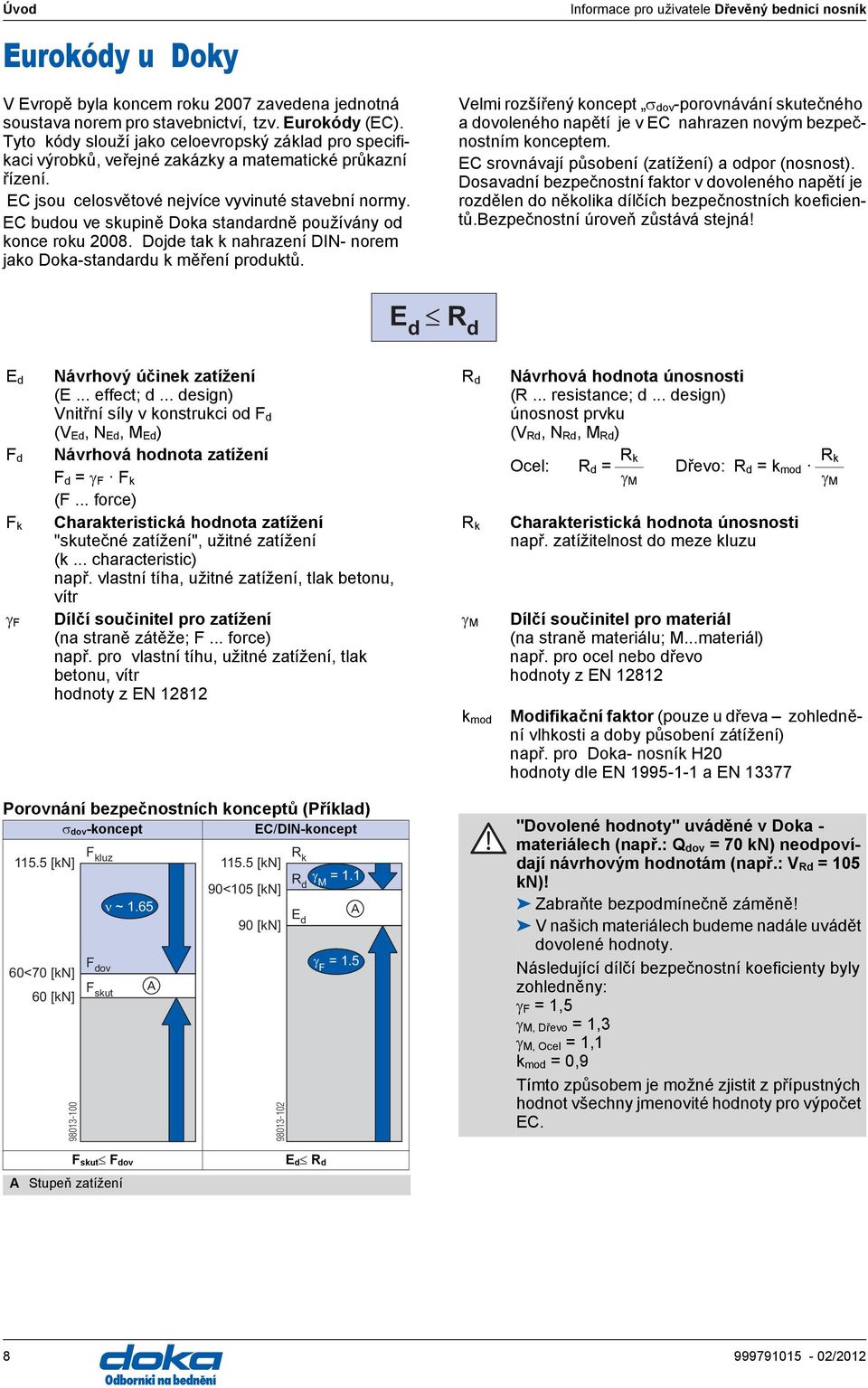

8 Úvod Eurokódy u Doky V Evropě byla koncem roku 2007 zavedena jednotná soustava norem pro stavebnictví, tzv. Eurokódy (EC). Tyto kódy slouží jako celoevropský základ pro specifikaci výrobků, veřejné zakázky a matematické průkazní řízení. EC jsou celosvětové nejvíce vyvinuté stavební normy. EC budou ve skupině Doka standardně používány od konce roku Dojde tak k nahrazení DIN- norem jako Doka-standardu k měření produktů. Informace pro uživatele Dřevěný bednicí nosník Velmi rozšířený koncept σ dov -porovnávání skutečného a dovoleného napětí je v EC nahrazen novým bezpečnostním konceptem. EC srovnávají působení (zatížení) a odpor (nosnost). Dosavadní bezpečnostní faktor v dovoleného napětí je rozdělen do několika dílčích bezpečnostních koeficientů.bezpečnostní úroveň zůstává stejná! E d R d E d F d F k γ F Návrhový účinek zatížení (E... effect; d... design) Vnitřní síly v konstrukci od F d (V Ed, N Ed, M Ed ) Návrhová hodnota zatížení R d Návrhová hodnota únosnosti (R... resistance; d... design) únosnost prvku (V Rd, N Rd, M Rd ) Ocel: R d = Rk Dřevo: R d = k mod Rk F d = γ F F k γ M γ M (F... force) Charakteristická hodnota zatížení R k Charakteristická hodnota únosnosti "skutečné zatížení", užitné zatížení např. zatížitelnost do meze kluzu (k... characteristic) např. vlastní tíha, užitné zatížení, tlak betonu, vítr Dílčí součinitel pro zatížení (na straně zátěže; F... force) např. pro vlastní tíhu, užitné zatížení, tlak betonu, vítr hodnoty z EN γ M k mod Dílčí součinitel pro materiál (na straně materiálu; M...materiál) např. pro ocel nebo dřevo hodnoty z EN Modifikační faktor (pouze u dřeva zohlednění vlhkosti a doby působení zátížení) např. pro Doka- nosník H20 hodnoty dle EN a EN Porovnání bezpečnostních konceptů (Příklad) σ dov-koncept EC/DIN-koncept [kn] 60<70 [kn] 60 [kn] F kluz ~ 1.65 F dov F A skut R [kn] k R 90<105 [kn] d M = 1.1 A E 90 [kn] d F = "Dovolené hodnoty" uváděné v Doka - materiálech (např.: Q dov = 70 kn) neodpovídají návrhovým hodnotám (např.: V Rd = 105 kn)! Zabraňte bezpodmínečně záměně! V našich materiálech budeme nadále uvádět dovolené hodnoty. Následující dílčí bezpečnostní koeficienty byly zohledněny: γ F = 1,5 γ M, Dřevo = 1,3 γ M, Ocel = 1,1 k mod = 0,9 Tímto způsobem je možné zjistit z přípustných hodnot všechny jmenovité hodnoty pro výpočet EC. F skut F dov A Stupeň zatížení E d R d /2012

9 Popis výrobku Bednicí nosníky Doka Bednicí nosníky Doka jsou plnostěnné nosníky ze dřeva nebo dřevěných materiálů podle EN resp. podle osvědčení Institutu pro stavební techniku, Berlín (Z-9.1-***), výhradně pro použití u stěnového a stropního bednění. Další charakteristické rysy jsou: polohovací značky na pásnici nosníku v rastru po 50 cm pro systémy Dokaflex a Dokaflex 30 tec možnost potisku pásnice libovolným textem (v popisu výrobku označeno "BS"). mechanicky a tudíž velmi spolehlivě tříděné dřevo pro pásnice Význam zkratek v označení výrobku Zkratka P stojina ze speciální lisované desky N stojina z třívrstvé desky inovativní zesílení konců z polyuretanu pro nejefektivnější ochranu bednicích nosníků top osvědčené zesílení zešikmením konců nosníků a eco umělohmotnými nýty na pásnici nosníku Typy nosníků H16 N H16 P H20 N H20 P Číslo osvědčení Z Z Z Z resp. EN Pro nosníky Doka bez označení EN (výroba do ) platí osvědčení. Pro nosníky s označením EN (výroba od ) platí EN Tolerance stavební výšky ±1,0 mm při 12% vlhkosti dřeva. H24 N H30 H A D C B Číslo osvědčení Z Z Z Tolerance stavební výšky ±1,0 mm při 12% vlhkosti dřeva. F E A Stojina (žlutá) B Pásnice (žlutá) C Polohovací značky na pásnici nosníku pro systém Dokaflex D Systémové otvory E F Zesílení konců (modrý plastový kryt u nosníků Doka H20 top, nýt u nosníků Doka H20 eco) Výřez pro značkovací šňůru Inovativní zesílení konců nosníků Doka H20 top značně snižuje poškození konců nosníků /2012 9

10 Návod k montáži a použití Nosníky Doka resp. bednicí nosníky Doka smí být používány pouze jako bednicí nosníky pro stropní a stěnové bednění a to pouze pro zatížení vznikající v bednění bezprostředně při betonáži, nikoliv pro větší jednotlivá zatížení (např. podchycovací nosník). Příklad použití K dosažení maximální životnosti dbejte na manipulaci přiměřenou silou - zvlášť při odbedňování stropů. Informace k řádnému použití naleznete i v příslušných informacích pro uživatele, např.: Nosníkové bednění Top 50 Dokaflex Doka Xtra K zabránění otěru barvy z nových bednicích nosníků při přímém kontaktu s betonem doporučujeme zakrytí bednicích nosníků textilií. Dov. hodnoty z EN 1377 příloha E H20 H16 P H16 N H24 H30* H36* N a P dov. Q [kn] 11,0 8,5 7,5 12,5 15,0 17,0 dov. M [knm] 5,0 2,7 2,7 6,5 13,5 17,0 E J [knm 2 ] dov. vzdálenost 4,00 3,20 3,20 4,80 6,00 6,00 podpěr [m] V hodnotách je zohledněno γ F = 1,5, k mod s hodnotou 0,9 a γ M = 1,3. Hodnoty platí při vlhkosti 20 % nebo méně. V případě odlišných podmínek nasazení musí být hodnoty přizpůsobeny odpovídající situaci. *dle osvědčení Institutu pro stavební techniku, Berlín. Diagramy průhybu Dřevěný bednicí nosník Doka H20 N a P Průhyb [mm] Vzdálenost podpěr L [m] M... dovolený ohybový moment Q... dovolená posouvající síla p... zatížení (provozní zatížení) Dřevěný bednicí nosník Doka H16 N a P Průhyb [mm] p [kn/m] L p [kn/m] L Vzdálenost podpěr L [m] M... dovolený ohybový moment Q... dovolená posouvající síla p... zatížení (provozní zatížení) 10 Q 7.5 M Q M L/ kn/m L/ kn/m /2012

11 Bednicí nosník Doka H24 Průhyb [mm] p [kn/m] Vzdálenost podpěr L [m] M... dovolený ohybový moment Q... dovolená posouvající síla p... zatížení (provozní zatížení) 10 Q Bednicí nosník Doka H30 L 7.5 M L/ kn/m 6.0 Možná chybná použití VAROVÁNÍ Používejte bednicí nosník Doka pouze "nastojato". Řádné použití "nastojato" Nesprávné použití "naležato" (směr zatížení souběžně s rovinou stojiny). stojiny). (směr zatížení kolmo k rovině Bednění stěn Bednění stropů Průhyb [mm] p [kn/m] Vzdálenost podpěr L [m] M... dovolený ohybový moment Q... dovolená posouvající síla p... zatížení (provozní zatížení) Q L M L/ kn/m VAROVÁNÍ Níže znázorněná a obdobná použití jsou zakázána! Nepoužívejte jako montážní podlážku Bednicí nosník Doka H p [kn/m] L L/ Nepoužívejte pro vytváření komunikací. Průhyb [mm] Vzdálenost podpěr L [m] M... dovolený ohybový moment Q... dovolená posouvající síla p... zatížení (provozní zatížení) M Q kn/m /

12 Technický stav Následující kritéria kvality definují staticky přípustný stupeň poškození. V případě většího poškození není povoleno další použití. Pásnice Boční odštípnutí pásnice jednostranně přípustné do a = 10 mm hloubky a délky b = 500 mm. Příčné praskliny (kolmo k vláknům) nejsou přípustné. a b Rovné praskliny (souběžně s pásnicí) souběžně s pásnicí přípustné do a = 2 mm. části pásnice nesmí být možné roztáhnout od sebe. a Odštípnutí hrany pásnice přípustné do a = 30 mm na přeponě a do délky b = 500 mm a b /2012

13 Řezy pilou povrchové řezy pilou jsou přípustné do hloubky a = 2 mm. Otvory nepřípustné, kromě systémových otvorů: a Připevnění stěnových paždíků pomocí paždíkového šroubového uzávěru b b a - Připevnění hlavice stolu pomocí paždíkového šroubového uzávěru c a a mm b mm c mm Průměr otvoru max. 10 mm Konec pásnice odštípnutí a do 60 mm délky je přípustné. Poškození plastového krytu nemá vliv na nosnost, neodpovídá ale kritériím kvality nájemního bednění Doka. a /

14 Stojina Poškození stojiny přípustné pouze minimálně a na jedné straně nosníku Otvory ve stojině Přípustné otvory: standardní otvory - 2 stávající otvory Ø 21,5 mm v každém standardním nosníku dodatečné systémové otvory pro: - Hákovou svorku - Šroubovou spojovací příložku - Nastavovací příložku - Hlavici stolu 30 - Jeřábové oko - Portálovou hlavici Kromě systémových otvorů je přípustný jeden otvor do Ø 20 mm na běžný metr. V případě koncentrace otvorů je rozhodující celkový stav nosníku Poškození konce stojiny přípustné maximálně do a = 20 mm a Oddělení pásnice od stojiny nejsou přípustné /2012

15 Přeprava, stohování a skladování Chraňte stoh nosníků proti extrémním povětrnostním vlivům, jako sluneční záření nebo vlhkost, zakrytím (prodyšnou krycí plachtou). Zabráníte tím vzniku prasklin. Bezpodmínečně zabraňte kompletnímu zakrytí. Při vázání nosníků vždy používejte ochranu hran. Použijte ochranu hran z umělé hmoty, dřeva nebo kartonu. Doprava stohy nosníků přemísťujte vždy pomocí popruhů - nepoužívejte řetězy. Balíky po 90 ks. Balíky po 45 ks. V Stoh nosníků max kg v jednom stohu b případě přepravy nosníků v nesvázaném stavu dbejte na to, aby nosníky byly zajištěny proti posunu! a Délky nosníků do 5,90 m nad 5,90 m max. počet nosníků v jednom stohu Minimální počet podkladních hranolů (min. 8 x 8 x 100 cm) 2 3 Rozměr a 108 cm 108 cm Rozměr b u nosníku H20 P 95 cm 49 cm Rozměr b u nosníku H20 N 112 cm 57 cm max. 2 balíky na sobě Charakter podkladu pro stohování max. 4 balíky na sobě maximální sklon podkladu 3%. Podklad musí být dostatečně pevný a rovný. V optimálním případě jsou skladovací plochy betonové nebo dlážděné. Skladování na asfaltu: Dbejte na to, že dle typu skladovaných dílů musí být zajištěno rozložení zátěže pomocí podložení, pruhů bednicích desek nebo plechů. Skladování na jiných podkladech (písek, štěrk...): Zajistěte odpovídající opatření pro skladování (např. podložení deskami). Recyklace zbytkového materiálu Bednicí nosníky Doka neobsahují ochranné prostředky na dřevo, mohou proto být uvedeny do procesu recyklace. Doporučujeme termickou recyklaci ve vhodné spalovně. Nespalujte v otevřené ohni nebo v rámci vytápění budovy. Dodržujte odpovídající národní předpisy. Dbejte na stohování nosníků pouze jednoho druhu, tzn. nosníky N a P neukládejte do jednoho stohu. P N P N N N N P P N P N N /

16 Přehled prvků Informace pro uživatele Dřevěný bednicí nosník [kg] Č. výrobku [kg] Č. výrobku Přehled Systémové Bednicí nosník prvků komponenty Doka Nosník Doka H20 top N 1,80m 9, Nosník Doka H20 top N 2,45m 12, Nosník Doka H20 top N 2,65m 13, Nosník Doka H20 top N 2,90m 15, Nosník Doka H20 top N 3,30m 17, Nosník Doka H20 top N 3,60m 18, Nosník Doka H20 top N 3,90m 20, Nosník Doka H20 top N 4,50m 23, Nosník Doka H20 top N 4,90m 25, Nosník Doka H20 top N 5,90m 30, Nosník Doka H20 top N...m 5, Nosník Doka H20 top N...m BS 5, Doka-Träger H20 top N Nosník Doka H20 eco N 1,25m 6, Nosník Doka H20 eco N 12,00m 60, Doka-Träger H20 eco N Nosník Doka H20 top P 1,80m 9, Nosník Doka H20 top P 2,45m 13, Nosník Doka H20 top P 2,65m 14, Nosník Doka H20 top P 2,90m 15, Nosník Doka H20 top P 3,30m 17, Nosník Doka H20 top P 3,60m 19, Nosník Doka H20 top P 3,90m 20, Nosník Doka H20 top P 4,50m 23, Nosník Doka H20 top P 4,90m 26, Nosník Doka H20 top P 5,90m 31, Nosník Doka H20 top P...m 5, Nosník Doka H20 top P...m BS 5, Doka-Träger H20 top P Nosník Doka H20 eco P 1,80m 9, Nosník Doka H20 eco P 2,45m 12, Nosník Doka H20 eco P 2,65m 13, Nosník Doka H20 eco P 2,90m 15, Nosník Doka H20 eco P 3,30m 17, Nosník Doka H20 eco P 3,60m 18, Nosník Doka H20 eco P 3,90m 20, Nosník Doka H20 eco P 4,50m 23, Nosník Doka H20 eco P 4,90m 25, Nosník Doka H20 eco P 5,90m 30, Nosník Doka H20 eco P 9,00m 46, Nosník Doka H20 eco P...m 5, Nosník Doka H20 eco P...m BS 5, Doka-Träger H20 eco P Nosník Doka H20 eco P 1,25m 6, Nosník Doka H20 eco P 12,00m 62, Doka-Träger H20 eco P Nosník Doka H20 eco N 1,80m 9, Nosník Doka H20 eco N 2,45m 12, Nosník Doka H20 eco N 2,65m 13, Nosník Doka H20 eco N 2,90m 14, Nosník Doka H20 eco N 3,30m 16, Nosník Doka H20 eco N 3,60m 18, Nosník Doka H20 eco N 3,90m 19, Nosník Doka H20 eco N 4,50m 22, Nosník Doka H20 eco N 4,90m 24, Nosník Doka H20 eco N 5,90m 29, Nosník Doka H20 eco N...m 5, Nosník Doka H20 eco N...m BS 5, Doka-Träger H20 eco N Dřevěný bednicí nosník Doka H16 N 2,45m 8, Dřevěný bednicí nosník Doka H16 N...m 3, Doka-Schalungsträger H16 N Dřevěný bednicí nosník Doka H16 P 2,45m 9, Dřevěný bednicí nosník Doka H16 P...m 4, Doka-Schalungsträger H16 P /2012

17 Přehled prvků [kg] Č. výrobku [kg] Č. výrobku Dřevěný bednicí nosník Doka H24 N 4,90m 27, Dřevěný bednicí nosník Doka H24 N 7,40m 41, Doka-Schalungsträger H24 N Dřevěný bednící nosník Doka H30 N...m 8, Doka-Schalungsträger H30 N...m Dřevěný bednící nosník Doka H36 N...m 9, Doka-Schalungsträger H36 N...m Lazura žlutá 5l 5, Holzlasur gelb 5l /

18 Přehled prvků Informace pro uživatele Dřevěný bednicí nosník /2012

19 Přehled prvků /

20 Nosník Doka H20 top - technologicky špičkový výrobek Plnostěnné dřevěné bednicí nosníky Doka se denně osvědčují na staveništích celého světa. Nejvyšší úroveň výroby poskytuje trvalou kvalitu a nosnost pro bezpečné použití. Bednicí nosníky Doka si můžete pronajmout, zakoupit nebo získat formou leasingu. V každé pobočce firmy Doka ve Vaší blízkosti. Jednoduše nám zavolejte! Centrální podnik skupiny Doka, Amstetten Certifikován podle ISO 9001 Doka mezinárodně Doka GmbH Josef Umdasch Platz 1 A 3300 Amstetten / Rakousko Telefon: +43 (0) Telefax: +43 (0) info@doka.com Internet: Česká republika: Česká Doka bednicí technika spol. s r.o. Za Avií 868 CZ Praha 9 - Čakovice Tel.: Fax: Ceska@doka.com Internet: Pobočka Brno Kšírova 265 CZ Brno - Horní Heršpice Tel.: Fax: Brno@doka.com Pobočka Ostrava Palackého 1144 CZ Ostrava - Přívoz Tel.: Fax: Ostrava@doka.com Slovensko: Doka Slovakia Debniaca technika s.r.o. Ivanská cesta 28 SK Bratislava 2 P.O.Box 39, Bratislava 22 Tel.: +421 (0) Fax: +421 (0) Slovakia@doka.com Internet: IČO: OR OS Bratislava I, Oddiel Sro, Vložka č.: 5405/B Pobočka Prešov Košická 48 SK Prešov 1 P.O.Box 34, Prešov 5 Tel.: +421 (0) Fax: +421 (0) Pobočka Banská Bystrica Majerská cesta 138 (areál Stavomontáže a.s.) SK Banská Bystrica Tel.: +421 (0) Fax: +421 (0) Pobočky Doka a generální zastoupení: Angola Austrálie Azerbajdžan Alžírsko Bahrajn Bělorusko Belgie Bosna a Hercegovina Brazílie Bulharsko Chorvatsko Chile Čína Dánsko Egypt Estónsko Finsko Francie Indie Irán Irsko Island Itálie Izrael Japonsko Jihoafrická republika Jordánsko Kanada Kazachstán Katar Korea Kuvajt Libanon Libie Litva Lotyšsko Lucembursko Maďarsko Maroko Mexiko Německo Nizozemí Norsko Nový Zéland Panama Polsko Portugalsko Řecko Rumunsko Rusko SAE Saudská Arábie Senegal Singapur Slovinsko Španělsko Srbsko Švédsko Švýcarsko Thajsko Tunisko Turecko Ukrajina USA Velká Británie Vietnam /2012
