1 HELUZ konference OTVOROVÉ VÝPLNĚ Říjen 2013

2 Obsah Historie Okna pro pasivní a nízkoenergetické domy

3 Historie Vývoj požadavků v ČR (Q - kwh/m 2 a )

4 Historie Vývoj otvorových výplní v ČR (U w - W/m -2 K -1 ) 4 3,5 3 2,5 2 1,5 1 0,5 0 3,5 2,9 1,7 1,2 0,8 0,6 0,5

5 Historie Vývoj otvorových výplní v ČR (U f - W/m -2 K -1 ) 3 2,5 2 1,5 2,7 2,1 2,3 1,7 1,5 1,2 1,5 1 0,7 0,5 0

6 Historie Vývoj otvorových výplní - technologie 1958 U f = 2, U f = 2, U f = 2, U f = 2, U f = 1, U f = 1, U f = 1, U f = 1, U f = 0, U f = 0,7

7 Okna SULKO Společnost SULKO se zabývá otvorovými výplněmi již více než 20 let. Tento výrobkový segment má z dodavatelského hlediska odlišnosti, vyplývající z podstaty různosti staveb, jejich užívání a rizik spojených s rozdílným charakterem novostaveb a rekonstrukcí, bytových domů a rodinných domů. Podcenění správného výběru odpovídajících otvorových výplní může vést ke zhoršení kvality bydlení pro uživatele či majitele bytů. Proto se při svých aktivitách nedržíme zaběhnutých schémat, ale snažíme se vyvíjet okna určená přímo pro jednotlivé typy staveb.

8 Okna SULKO a bytové domy v nízkoenergetickém a pasivním standardu Okenní systém s certifikací pro pasivní domy z materiálu RAU- FIPRO Stavební hloubka Počet komor 6 Tepelná izolace 86 mm U f = 0,77 W/m²K (nahoře a na stranách) U f = 0,78 W/m²K (dole) U g = 0,7 W/m²K swisspacer y g = 0,030 W/mK (všechny strany) U w = 0,80 W/m²K U w = 0,85 W/m²K ( v zabudovaném stavu) Průvzdušnost 4 (DIN EN 12207) Odolnost proti náporovému dešti 9A (DIN EN 12208)

9 Okna SULKO v nízkoenergetickém a pasivním standardu SULKO Profi + Okenní systém s budoucí certifikací pro pasivní domy z materiálu RAU-FIPRO Stavební hloubka Počet komor 6 Tepelná izolace 86 mm U f = 0,77 W/m²K (nahoře a na stranách) U f = 0,78 W/m²K (dole) U g = 0,23 W/m²K y g = 0,030 W/mK (všechny strany) U w = 0,47 W/m²K U w = 0,49 W/m²K ( v zabudovaném stavu) Průvzdušnost 4 (DIN EN 12207) Odolnost proti náporovému dešti 9A (DIN EN 12208)

10 Okna SULKO v nízkoenergetickém a pasivním standardu SULKO Profi + Okenní systém s budoucí certifikací pro pasivní domy z materiálu RAU-FIPRO Stavební hloubka Počet komor 6 Tepelná izolace 86 mm U f = 0,76 W/m²K (nahoře a na stranách) U f = 0,77 W/m²K (dole) U g = 0,3-0,4 W/m²K y g = 0,030 W/mK (všechny strany) U w = 0,52 0,59 W/m²K U w = 0,55 W/m²K ( v zabudovaném stavu) Průvzdušnost 4 (DIN EN 12207) Odolnost proti náporovému dešti 9A (DIN EN 12208)

11 Okna SULKO v nízkoenergetickém a pasivním standardu SULKO Optimo + Okenní systém kombinace PVC a Geneo Stavební hloubka 86 mm Počet komor 6 Tepelná izolace U f = 0,92 W/m²K (nahoře a na stranách) U f = 0,92 W/m²K (dole) U g = 0,687 W/m²K y g = 0,030 W/mK (všechny strany) U w = 0,84 W/m²K U w = 0,92 W/m²K ( v zabudovaném stavu) Průvzdušnost 5 (DIN EN 12207) Odolnost proti náporovému dešti 9A (DIN EN 12208)

12 Zasklení Okna SULKO v nízkoenergetickém a pasivním standardu Pasivní kritéria = U g (Wm 2 K -1 ) 1,6*g 0 Trojsklo U g = 0,7 Wm 2 K -1 0,68 1,6*0,47 = 0 Nesplňuje požadavky pro pasivní domy Trojsklo U g = 0,5 Wm 2 K -1 0,5-1,6*0,36 = - 0,08 0 Splňuje požadavky pro pasivní domy

13 Okna SULKO v nízkoenergetickém a pasivním standardu Inovativní zasklení Pasivní kritéria = U g (Wm 2 K -1 ) 1,6*g 0 Revoluční technologie čtyřkomorového skla 0,23 1,6*0,25 = - 0,17 0 Splňuje požadavky pro pasivní domy Technologie čtyřskla 0,4-1,6*0,5 = - 0,35 0 Splňuje požadavky pro pasivní domy

14 Okna SULKO v nízkoenergetickém a pasivním standardu Inovativní zasklení Pasivní kritéria = U g (Wm 2 K -1 ) 1,6*g 0 Technologie dvojskla s dvěma foliemi heat mirror 0,3-1,6*0,5 = - 0,5 0 Splňuje požadavky pro pasivní domy

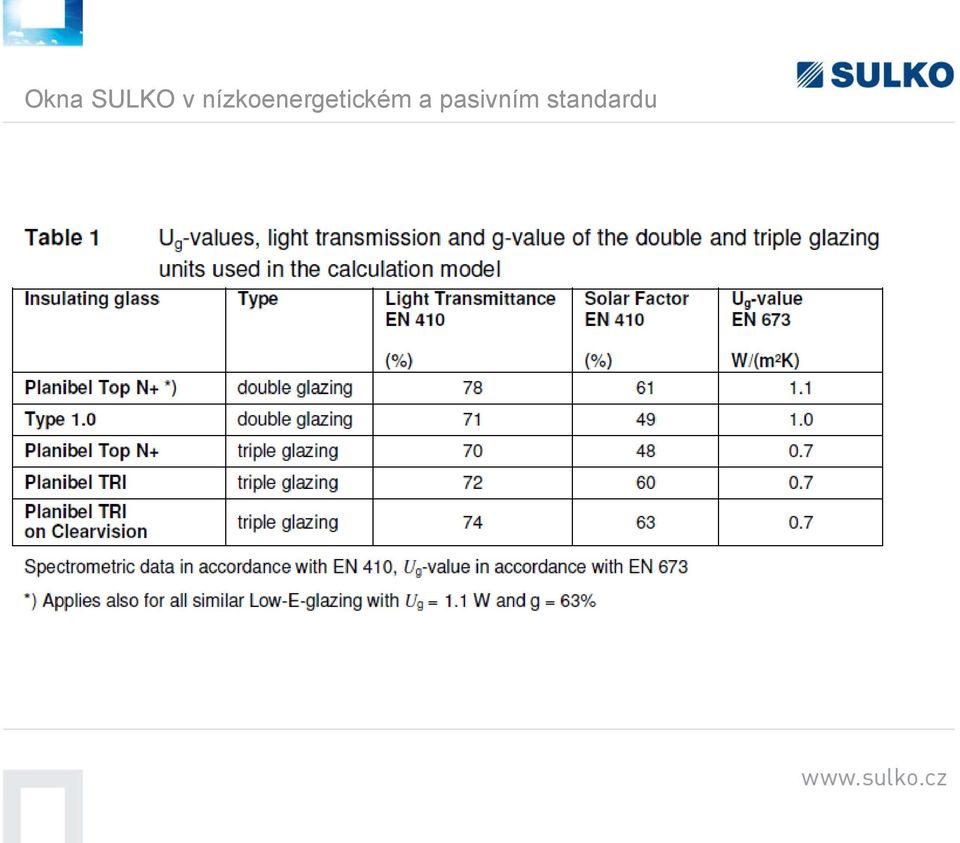

15 Okna SULKO v nízkoenergetickém a pasivním standardu

16 Okna SULKO v nízkoenergetickém a pasivním standardu

17 Okna SULKO v nízkoenergetickém a pasivním standardu Připraveno pro nucené větrání Díky čtvrtému těsnění na bázi silikonu dosahujeme maximální těsnosti a minimálních hodnot spárové průvzdušnosti. Speciální systém zasklívání pak eliminuje průnik vzduchu křídlem okna. Okno je tak připraveno pro použití v budovách s nucenou výměnou vzduchu s rekuperací.

18 Historie Vývoj otvorových výplní v ČR ( ilv* m 3 /(s m Pa 0,67 ) 6 5 4, ,5 2, ,6 1,1 0,8 0,8 0,06

19 Důsledky podceněné výměny vzduchu

20 Důsledky podceněné výměny vzduchu Vyhláška 268/2009 Sb. Zajistit pří výměně oken současně tepelnou ochranu, ochranu proti hluku a hygienicky nutnou výměnu vzduchu, která je ochranou nejen pro zdraví, ale i před nepříznivě vysokou vzdušnou vlhkostí zapříčiňující např. tvorbu kondenzátu na ochlazovaných místech konstrukcí a současně s tím tvorbu plísní.

21 Důsledky podceněné výměny vzduchu Nejen plísně však dokážou při nedostatečné výměně vzduchu překvapit. Na obrázku je vidět zřetelné znečištění okenních rámů, křídel, ale i stěn aromalampou. Na oknech nebyla provedena žádná úprava pro výměnu vzduchu a tudíž byla téměř absolutně těsná.

22 Děkuji za Váš čas. Marian Figa
