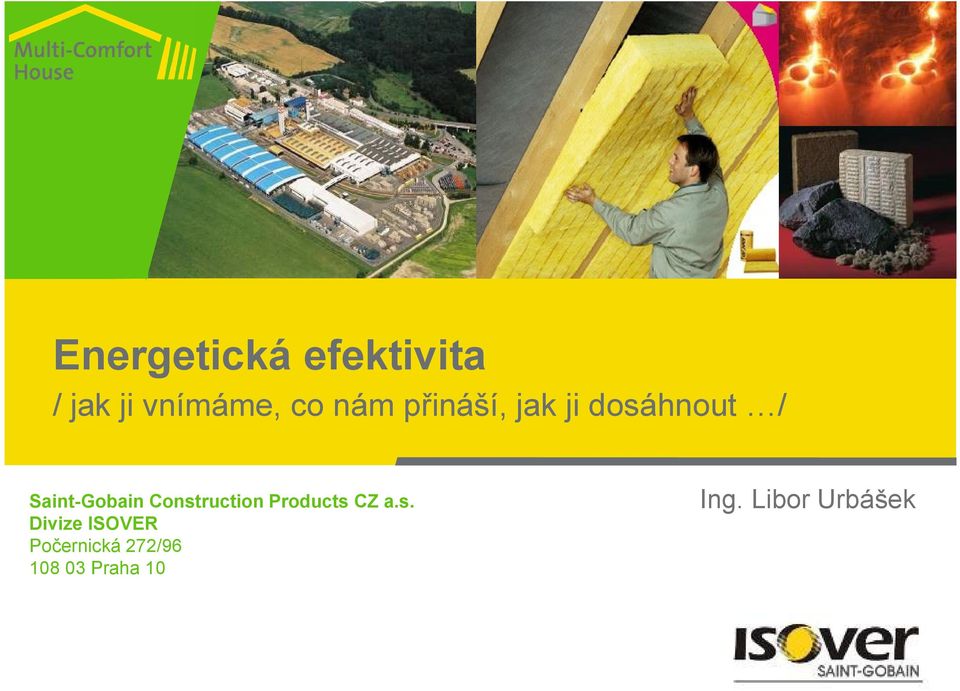

1 Energetická efektivita / jak ji vnímáme, co nám přináší, jak ji dosáhnout / Saint-Gobain Construction Products CZ a.s. Divize ISOVER Počernická 272/ Praha 10 Ing. Libor Urbášek

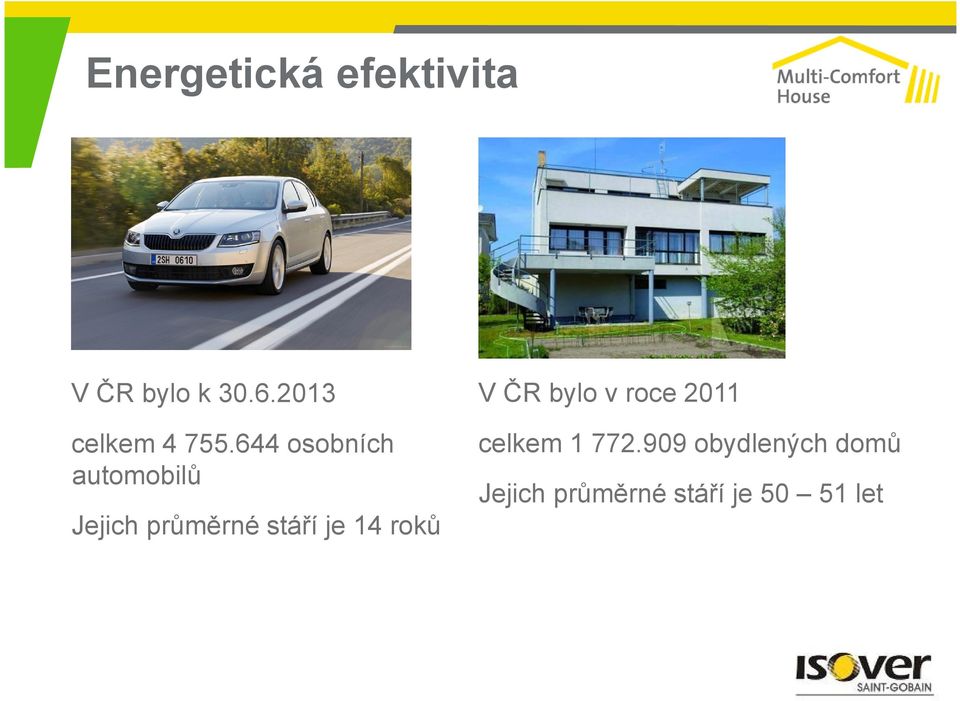

2 Energetická efektivita V ČR bylo k V ČR bylo v roce 2011 celkem osobních automobilů celkem obydlených domů Jejich průměrné stáří je 14 roků Jejich průměrné stáří je let

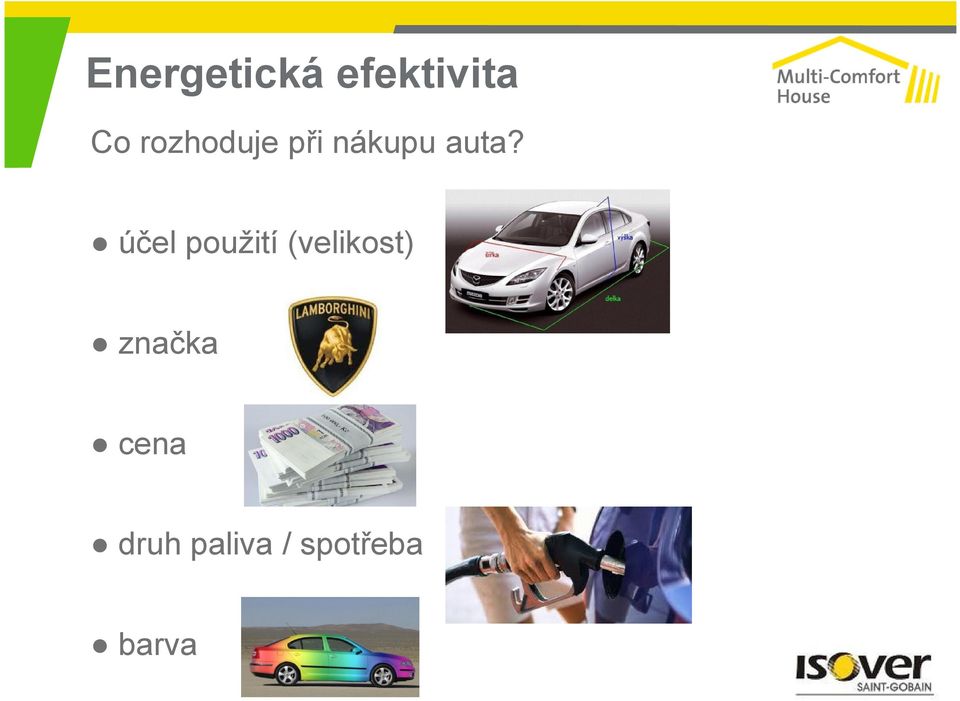

3 Energetická efektivita Co rozhoduje při nákupu auta? účel použití (velikost) značka cena druh paliva / spotřeba barva

4 Energetická efektivita Co rozhoduje při nákupu domu? lokalita a čtvrť cena/způsob financování velikost a dispozice dopravní obslužnost, služby aktuální stav domu

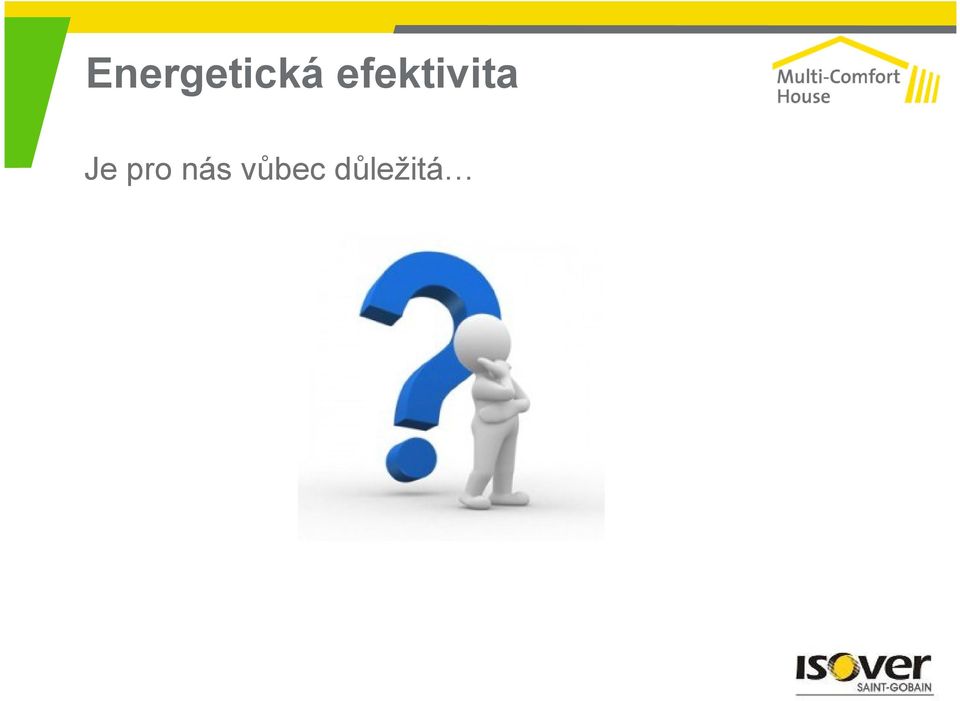

5 Energetická efektivita Je pro nás vůbec důležitá

6 Energetická efektivita Auto kupujeme na 5-20 let Domy kupujeme/stavíme na let Co nás stojí provoz auta? Co nás stojí provoz domu? Pohonné hmoty / jenom když jezdíme Energie potřebné k provozu (plyn, elektřina, topení) Dálniční známku / pokud jezdíme po D Zákonné pojištění vozidla Havarijní pojištění vozidla Servisní prohlídky / STK / pravidelné měsíční zálohové platby Domovní daň Pojištění nemovitosti Pravidelná údržba a služby (kotel, komíny, odvoz odpadu)

7 Energetická efektivita A B Prům. počet najetých km/měs. : km Průměrná normová spotřeba : A) 4 l / 100 km B) 7 l / 100 km Cena pohoných hmot : 36 Kč / l Roční provozní náklady : A) Kč B) Kč Roční úspora Kč

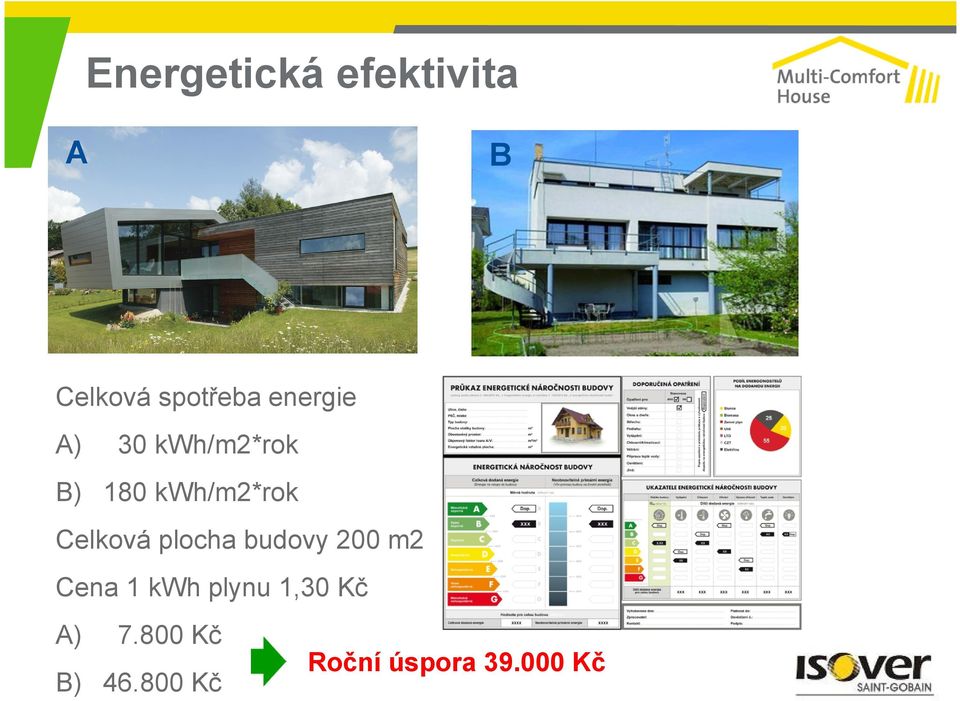

8 Energetická efektivita A B Celková spotřeba energie A) 30 kwh/m2*rok B) 180 kwh/m2*rok Celková plocha budovy 200 m2 Cena 1 kwh plynu 1,30 Kč A) Kč B) Kč Roční úspora Kč

9 Energetická efektivita budov Pro její dosažení je klíčová kvalitní Obálka budovy (součet ploch vnějších stěn vč.oken, dveří, střechy a podlahy) hodnota Uem (W/m2K) UK součinitele prostupu tepla jednotlivými konstrukcemi Kvalitní výplně otvorů /zasklení trojsklem/ Eliminace tepelných mostů v konstrukcích Vzduchotěsnost obálky Regulované větrání s rekuperací tepla Zastínění výplní otvorů na jižní (západní) straně /zabránění přehřívání v létě/

10 Hodnocení požadavků na energetickou náročnost Nové budovy a 0 budovy neobnovitelná primární energie celková dodaná energie Uem Rekonstrukce (nad i pod 25%), nad 25% je potřeba PENB u rekonstrukcí je na výběr mezi splněním požadavků na obálku budovy a energie (A) nebo požadavků na kce a sytémy (B) (A1) neobnovitelná primární energie a Uem NEBO (A2) celková dodaná energie a Uem NEBO (B) Ukcí a účinnost měněných technických systémů

11 Základní kritéria Energetické efektivity (nová residenční budova) Mechanické větrání s min. 75% rekuperací tepla Izolace: U < 0.15 W/(m²K) Uw < 0.8 W/(m²K) bez tepelných mostů Vzduchotěsnost: n50 < 0.6/h Čerstvý vzduch Odvod vzduchu Potřeba tepla na vytápění Vzduchotěsnost Neobnovitelná primární energie Tepelná zatěž Přehřívání Vydýchaný vzduch Přívod vzduchu < 15 kwh/m²a < 0.6 /h < 120 kwh/m²a < 10 W/m² 10 % Trojité zasklení low-e Ug < 0.8 W/(m²K) propustnost slunečního záření g = %

12 ČSN Poslední revize 2011 platnost od 11/2011 UK součinitele prostupu tepla jednotlivými konstrukcemi Konstrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní domy Střecha 0,24 0,16 0,15 až 0,10 stěna vnější 0,3 0,25 (těžká kce) 0,20 (lehká kce) 0,18 až 0,12 podlaha na terénu 0,45 0,3 0,22 až 0,15 okna 1,5 1,2 0,8-0,6

13 Kvalitní tepelná izolace základ pro UK ( změna tloušťky izolace v závislosti na hodnotách U ) Střecha U Požadované hodnoty 0,24 Doporučené hodnoty pro PD 0,10 Nárůst tlouštěk izolace Stěna Tl. izolace (cm) U % 0,30 0,12 Tl. izolace (cm) % Podlaha U 0,45 0,15 Lambda Tl. izolace (cm) λ , %

14 Kvalitní tepelná izolace základ pro UK (součinitele prostupu tepla jednotlivými konstrukcemi ) UK = 0, cm cm cm 28 cm 30 cm

15 Vzduchotěsnost budovy je klíčová pro její energetickou efektivitu Nekontrolované a nechtěné proudění vzduchu netěsnostmi konstrukce může zvýšit požadavky na vytápění až o 20 kwh/m²a Porovnání potřeby tepla u různých budov

16 Závislost vzduchotěsnosti obálky budovy na jejich tepelných ztrátách Tepelné ztráty (kwh/m²a) Source: passnet 0.6 / h Požadavek pro pasivní domy Vzduchotěsnost n50 (1/h)

17 Eliminace tepelných mostů v konstrukcích Různé nosné systémy Různé typy tepelně izolačních materiálů Různé energetické úrovně 492 hodnot ψe a frsi,min

18 Eliminace tepelných mostů v konstrukcích

19 Poměr potřeby energie u budov Poměr energetické potřeby v kwh/m²a v různém energetickém standardu 300 Ventilation electricity Řízené větrání Household electricity Domácí spotřebiče Teplá voda Hot water Topení Heating Budova z let Budova z let Nízkoenergetický Pasivní dům dům

20 Příklad z praxe Pilotní projekt Multi-komfortního domu Autor projektu: Atelier L Ing. arch. Jana Langerová Ing. arch. Šimon Vojtík Ing. arch. Lukáš Vacek

21 Příklad z praxe

22 Půdorys

23 Řez budovou

24 Konstrukční skladby a prvky Skladba podlahy: Okna a dveře: - ŽB deska - Dřevohliníková okna se zatepleným rámem Internorm Edition - Izolace Isover EPS Grey 100 (250mm) - Beton - Dřevěná podlaha 12mm - Trojsklo vyplněné Kryptonem - Max. podíl fixního zasklení - Instalace v izolační rovině Základy: - Přeizolované rámy - Izolace základů až na základovou spáru - Dveře dřevěné se zatepleným rámem a trojitou těsnící rovinou (Truhlářství Vašíček) - XPS Styrodur 150mm - Sokl EPS Perimetr 2x100mm - Vše vzduchotěsná instalace s použitím materiálů Ilbruck

25 Ze stavby

26 Ze stavby

27 Skutečné náklady na provoz Potřeba energie na vytápění: 2010/ kW = 13,5kWh/m2.a = 38Kč/m2 = 7.600,- Kč 2011/ kW = 14,25kWh/m2.a = 40Kč/m2 = 8.000,-Kč 2012/ kW = 11kWh/m2.a = 31Kč/m2 = 6.200,- Kč Průměrná vnitřní teplota 22 C Skutečné investiční náklady při užitné ploše 215 m2 = 3,8 mil. CZK

28

29

30

31

32

33 Apendix Spotřeba energie do budoucnosti neporoste Důvody proč tomu tak bude : Pokles počtu odběratelů / pokles podílu práceschopného obyvatelstva Pokles energetické náročnosti strojů a spotřebičů Růst podílu budov s nízkou energetickou spotřebou Z tohoto důvodu lze očekávat jenom další růst ceny energií
