PRESSURE BLASTER pískovač

Transkript

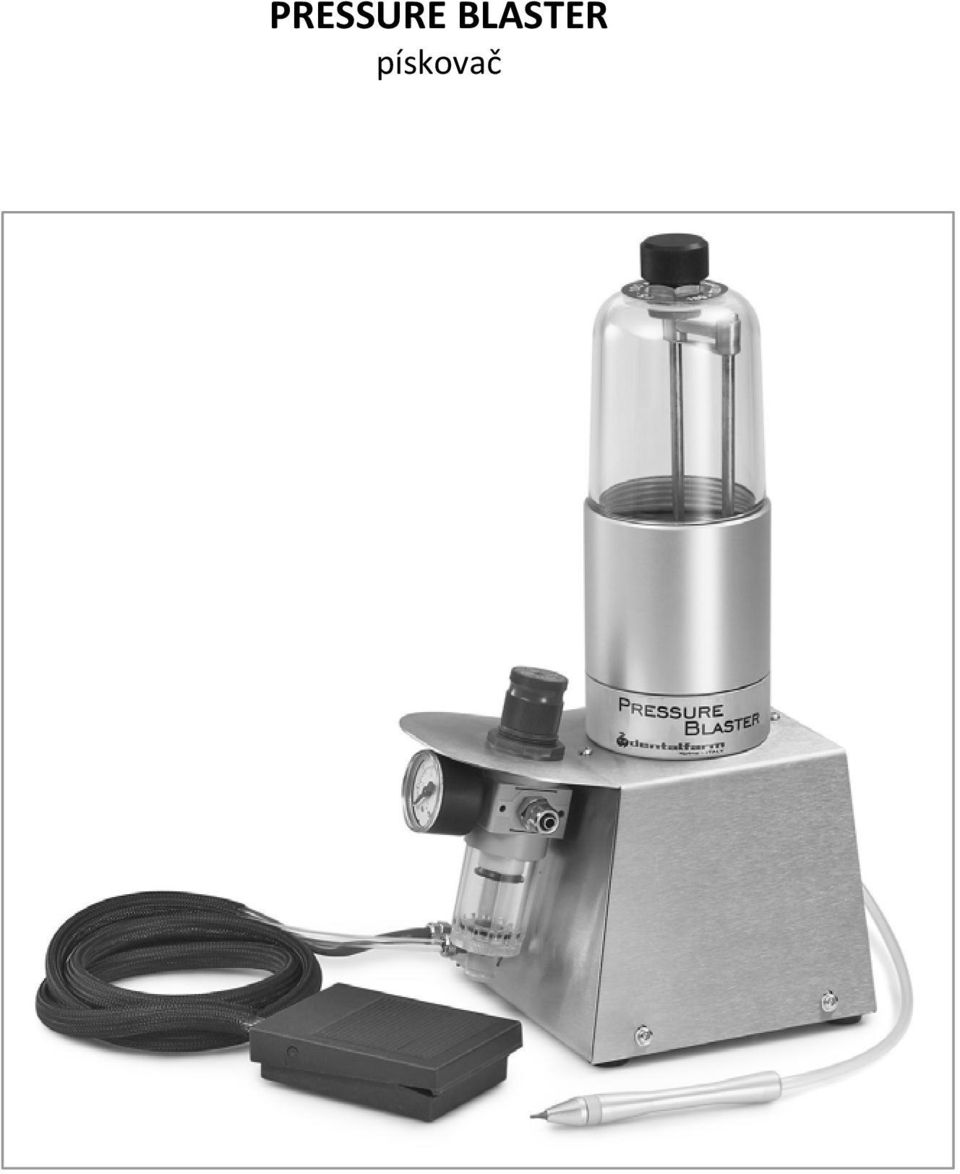

1 PRESSURE BLASTER pískovač

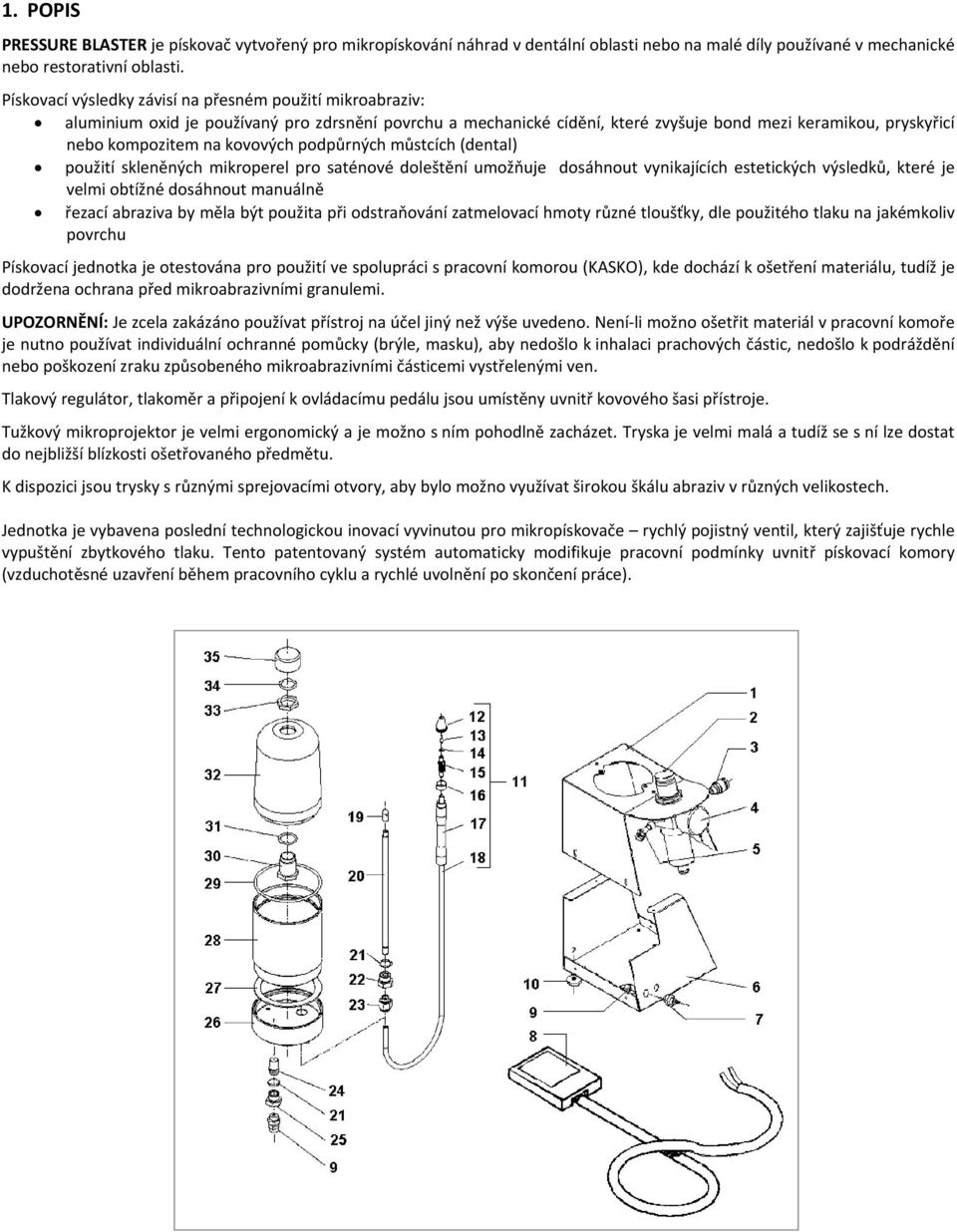

2 1. POPIS PRESSURE BLASTER je pískovač vytvořený pro mikropískování náhrad v dentální oblasti nebo na malé díly používané v mechanické nebo restorativní oblasti. Pískovací výsledky závisí na přesném použití mikroabraziv: aluminium oxid je používaný pro zdrsnění povrchu a mechanické cídění, které zvyšuje bond mezi keramikou, pryskyřicí nebo kompozitem na kovových podpůrných můstcích (dental) použití skleněných mikroperel pro saténové doleštění umožňuje dosáhnout vynikajících estetických výsledků, které je velmi obtížné dosáhnout manuálně řezací abraziva by měla být použita při odstraňování zatmelovací hmoty různé tloušťky, dle použitého tlaku na jakémkoliv povrchu Pískovací jednotka je otestována pro použití ve spolupráci s pracovní komorou (KASKO), kde dochází k ošetření materiálu, tudíž je dodržena ochrana před mikroabrazivními granulemi. UPOZORNĚNÍ: Je zcela zakázáno používat přístroj na účel jiný než výše uvedeno. Není li možno ošetřit materiál v pracovní komoře je nutno používat individuální ochranné pomůcky (brýle, masku), aby nedošlo k inhalaci prachových částic, nedošlo k podráždění nebo poškození zraku způsobeného mikroabrazivními částicemi vystřelenými ven. Tlakový regulátor, tlakoměr a připojení k ovládacímu pedálu jsou umístěny uvnitř kovového šasi přístroje. Tužkový mikroprojektor je velmi ergonomický a je možno s ním pohodlně zacházet. Tryska je velmi malá a tudíž se s ní lze dostat do nejbližší blízkosti ošetřovaného předmětu. K dispozici jsou trysky s různými sprejovacími otvory, aby bylo možno využívat širokou škálu abraziv v různých velikostech. Jednotka je vybavena poslední technologickou inovací vyvinutou pro mikropískovače rychlý pojistný ventil, který zajišťuje rychle vypuštění zbytkového tlaku. Tento patentovaný systém automaticky modifikuje pracovní podmínky uvnitř pískovací komory (vzduchotěsné uzavření během pracovního cyklu a rychlé uvolnění po skončení práce).

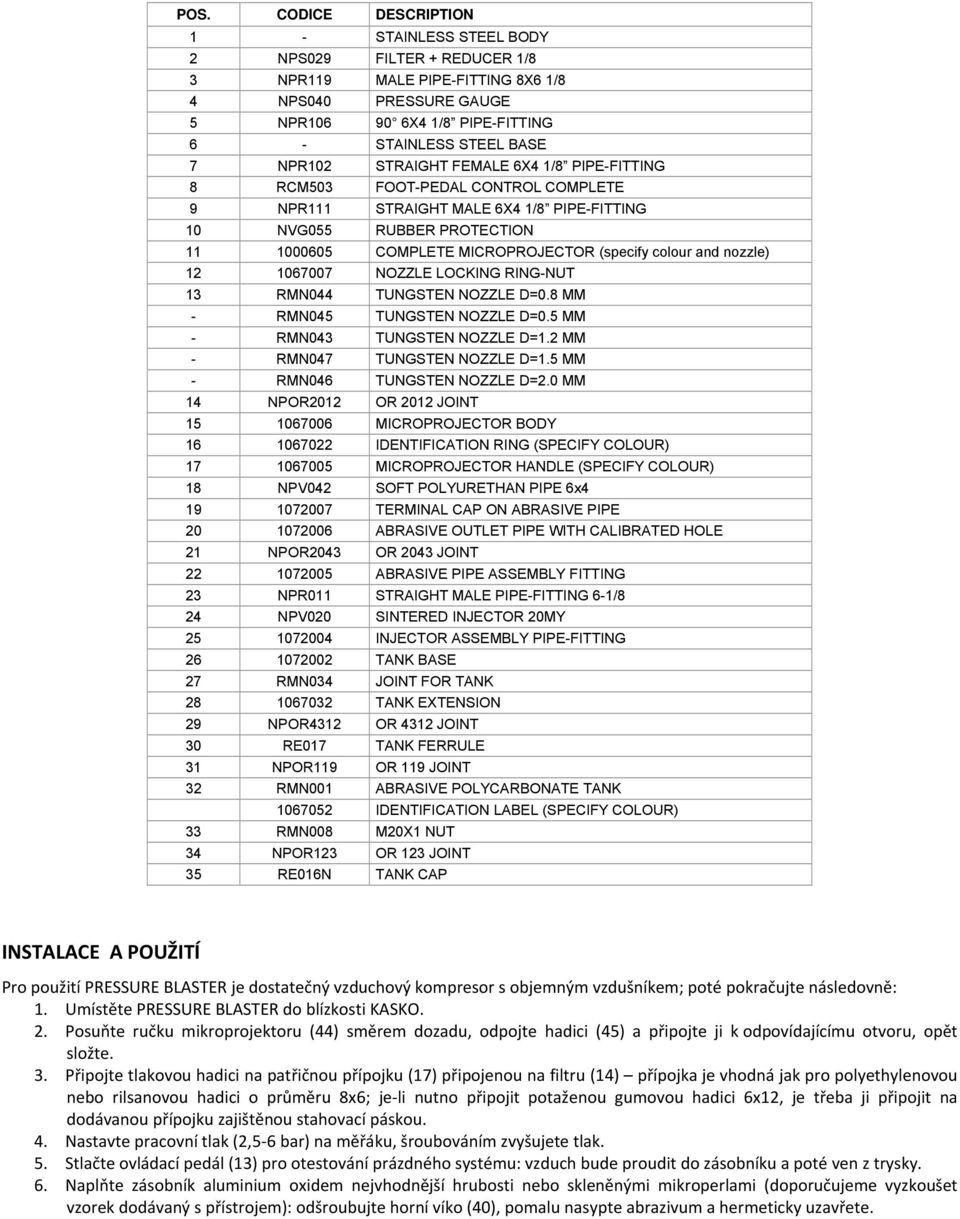

3 POS. CODICE DESCRIPTION 1 - STAINLESS STEEL BODY 2 NPS029 FILTER + REDUCER 1/8 3 NPR119 MALE PIPE-FITTING 8X6 1/8 4 NPS040 PRESSURE GAUGE 5 NPR X4 1/8 PIPE-FITTING 6 - STAINLESS STEEL BASE 7 NPR102 STRAIGHT FEMALE 6X4 1/8 PIPE-FITTING 8 RCM503 FOOT-PEDAL CONTROL COMPLETE 9 NPR111 STRAIGHT MALE 6X4 1/8 PIPE-FITTING 10 NVG055 RUBBER PROTECTION COMPLETE MICROPROJECTOR (specify colour and nozzle) NOZZLE LOCKING RING-NUT 13 RMN044 TUNGSTEN NOZZLE D=0.8 MM - RMN045 TUNGSTEN NOZZLE D=0.5 MM - RMN043 TUNGSTEN NOZZLE D=1.2 MM - RMN047 TUNGSTEN NOZZLE D=1.5 MM - RMN046 TUNGSTEN NOZZLE D=2.0 MM 14 NPOR2012 OR 2012 JOINT MICROPROJECTOR BODY IDENTIFICATION RING (SPECIFY COLOUR) MICROPROJECTOR HANDLE (SPECIFY COLOUR) 18 NPV042 SOFT POLYURETHAN PIPE 6x TERMINAL CAP ON ABRASIVE PIPE ABRASIVE OUTLET PIPE WITH CALIBRATED HOLE 21 NPOR2043 OR 2043 JOINT ABRASIVE PIPE ASSEMBLY FITTING 23 NPR011 STRAIGHT MALE PIPE-FITTING 6-1/8 24 NPV020 SINTERED INJECTOR 20MY INJECTOR ASSEMBLY PIPE-FITTING TANK BASE 27 RMN034 JOINT FOR TANK TANK EXTENSION 29 NPOR4312 OR 4312 JOINT 30 RE017 TANK FERRULE 31 NPOR119 OR 119 JOINT 32 RMN001 ABRASIVE POLYCARBONATE TANK IDENTIFICATION LABEL (SPECIFY COLOUR) 33 RMN008 M20X1 NUT 34 NPOR123 OR 123 JOINT 35 RE016N TANK CAP INSTALACE A POUŽITÍ Pro použití PRESSURE BLASTER je dostatečný vzduchový kompresor s objemným vzdušníkem; poté pokračujte následovně: 1. Umístěte PRESSURE BLASTER do blízkosti KASKO. 2. Posuňte ručku mikroprojektoru (44) směrem dozadu, odpojte hadici (45) a připojte ji k odpovídajícímu otvoru, opět složte. 3. Připojte tlakovou hadici na patřičnou přípojku (17) připojenou na filtru (14) přípojka je vhodná jak pro polyethylenovou nebo rilsanovou hadici o průměru 8x6; je li nutno připojit potaženou gumovou hadici 6x12, je třeba ji připojit na dodávanou přípojku zajištěnou stahovací páskou. 4. Nastavte pracovní tlak (2,5 6 bar) na měřáku, šroubováním zvyšujete tlak. 5. Stlačte ovládací pedál (13) pro otestování prázdného systému: vzduch bude proudit do zásobníku a poté ven z trysky. 6. Naplňte zásobník aluminium oxidem nejvhodnější hrubosti nebo skleněnými mikroperlami (doporučujeme vyzkoušet vzorek dodávaný s přístrojem): odšroubujte horní víko (40), pomalu nasypte abrazivum a hermeticky uzavřete.

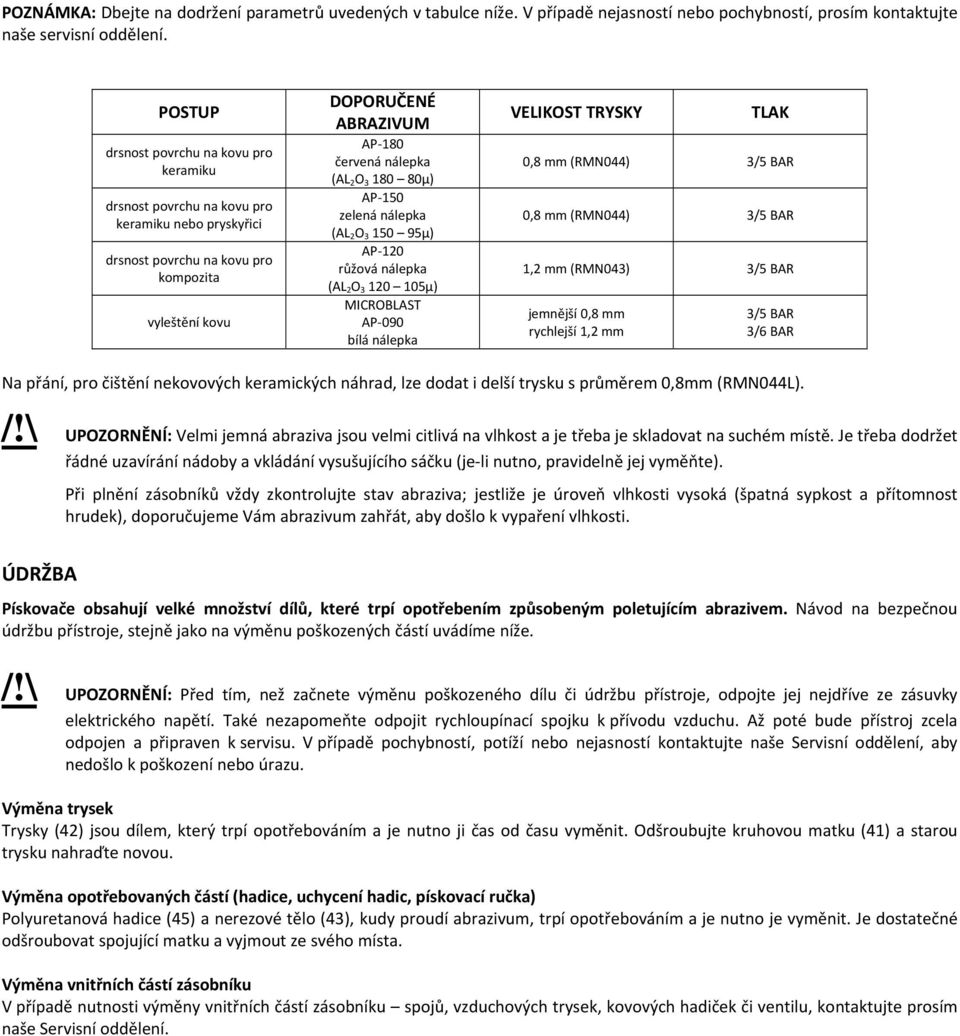

4 POZNÁMKA: Dbejte na dodržení parametrů uvedených v tabulce níže. V případě nejasností nebo pochybností, prosím kontaktujte naše servisní oddělení. POSTUP keramiku keramiku nebo pryskyřici kompozita vyleštění kovu DOPORUČENÉ ABRAZIVUM AP 180 červená nálepka (AL 2 O µ) AP 150 zelená nálepka (AL 2 O µ) AP 120 růžová nálepka (AL 2 O µ) MICROBLAST AP 090 bílá nálepka VELIKOST TRYSKY TLAK 0,8 mm (RMN044) 3/5 BAR 0,8 mm (RMN044) 3/5 BAR 1,2 mm (RMN043) 3/5 BAR jemnější 0,8 mm rychlejší 1,2 mm 3/5 BAR 3/6 BAR Na přání, pro čištění nekovových keramických náhrad, lze dodat i delší trysku s průměrem 0,8mm (RMN044L). /!\ UPOZORNĚNÍ: Velmi jemná abraziva jsou velmi citlivá na vlhkost a je třeba je skladovat na suchém místě. Je třeba dodržet řádné uzavírání nádoby a vkládání vysušujícího sáčku (je li nutno, pravidelně jej vyměňte). Při plnění zásobníků vždy zkontrolujte stav abraziva; jestliže je úroveň vlhkosti vysoká (špatná sypkost a přítomnost hrudek), doporučujeme Vám abrazivum zahřát, aby došlo k vypaření vlhkosti. ÚDRŽBA Pískovače obsahují velké množství dílů, které trpí opotřebením způsobeným poletujícím abrazivem. Návod na bezpečnou údržbu přístroje, stejně jako na výměnu poškozených částí uvádíme níže. /!\ UPOZORNĚNÍ: Před tím, než začnete výměnu poškozeného dílu či údržbu přístroje, odpojte jej nejdříve ze zásuvky elektrického napětí. Také nezapomeňte odpojit rychloupínací spojku k přívodu vzduchu. Až poté bude přístroj zcela odpojen a připraven k servisu. V případě pochybností, potíží nebo nejasností kontaktujte naše Servisní oddělení, aby nedošlo k poškození nebo úrazu. Výměna trysek Trysky (42) jsou dílem, který trpí opotřebováním a je nutno ji čas od času vyměnit. Odšroubujte kruhovou matku (41) a starou trysku nahraďte novou. Výměna opotřebovaných částí (hadice, uchycení hadic, pískovací ručka) Polyuretanová hadice (45) a nerezové tělo (43), kudy proudí abrazivum, trpí opotřebováním a je nutno je vyměnit. Je dostatečné odšroubovat spojující matku a vyjmout ze svého místa. Výměna vnitřních částí zásobníku V případě nutnosti výměny vnitřních částí zásobníku spojů, vzduchových trysek, kovových hadiček či ventilu, kontaktujte prosím naše Servisní oddělení.

5 SCHÉMA TLAKOVÉHO ZAPOJENÍ SYM. POPIS 1/2 skupina filtrů/regulátorů 3 tlakoměr 4 ovládací pedál 5 zásobník abraziva 6 mikroprojektor TECHNICKÉ DETAILY šířka hloubka výška váha standardní tryska min tlak max tlak spotřeba vzduchu min použité abrasivum max použité abrazivum kapacita zásobníku 180 mm 1000 mm 390 mm 3,0 Kg 6,5 Kg karbid wolframová 0,8 mm 2,5 BAR 6,0 BAR 25 l/min při 3 BAR s tryskou 0,8 mm hrubost μ hrubost μ 800 g Hu Fa Dental, Moravní 909, Otrokovice, tel.: , fax: , hufa@hufa.cz
