Space Energy 500V COMBI Space Energy 750V COMBI Space Energy 900V COMBI Space Energy 1250V COMBI NÁVOD NA INSTALACI A OBSLUHU

Transkript

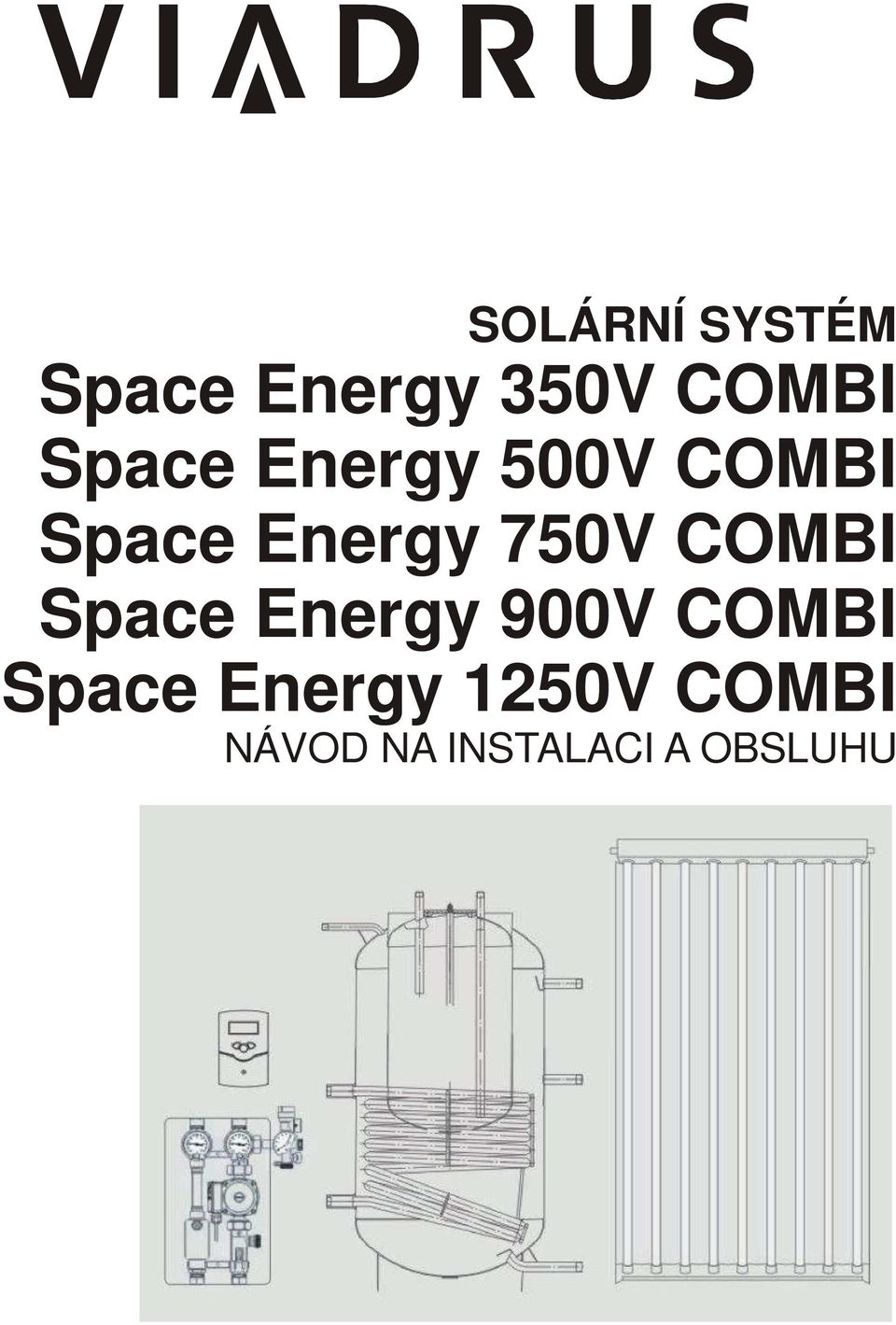

1 SOLÁRNÍ Hercules SYSTÉM U26 Space Energy 350V Návod COMBI k obsluze Space Energy 500V COMBI Space Energy 750V COMBI Space Energy 900V COMBI Space Energy 1250V COMBI NÁVOD NA INSTALACI A OBSLUHU

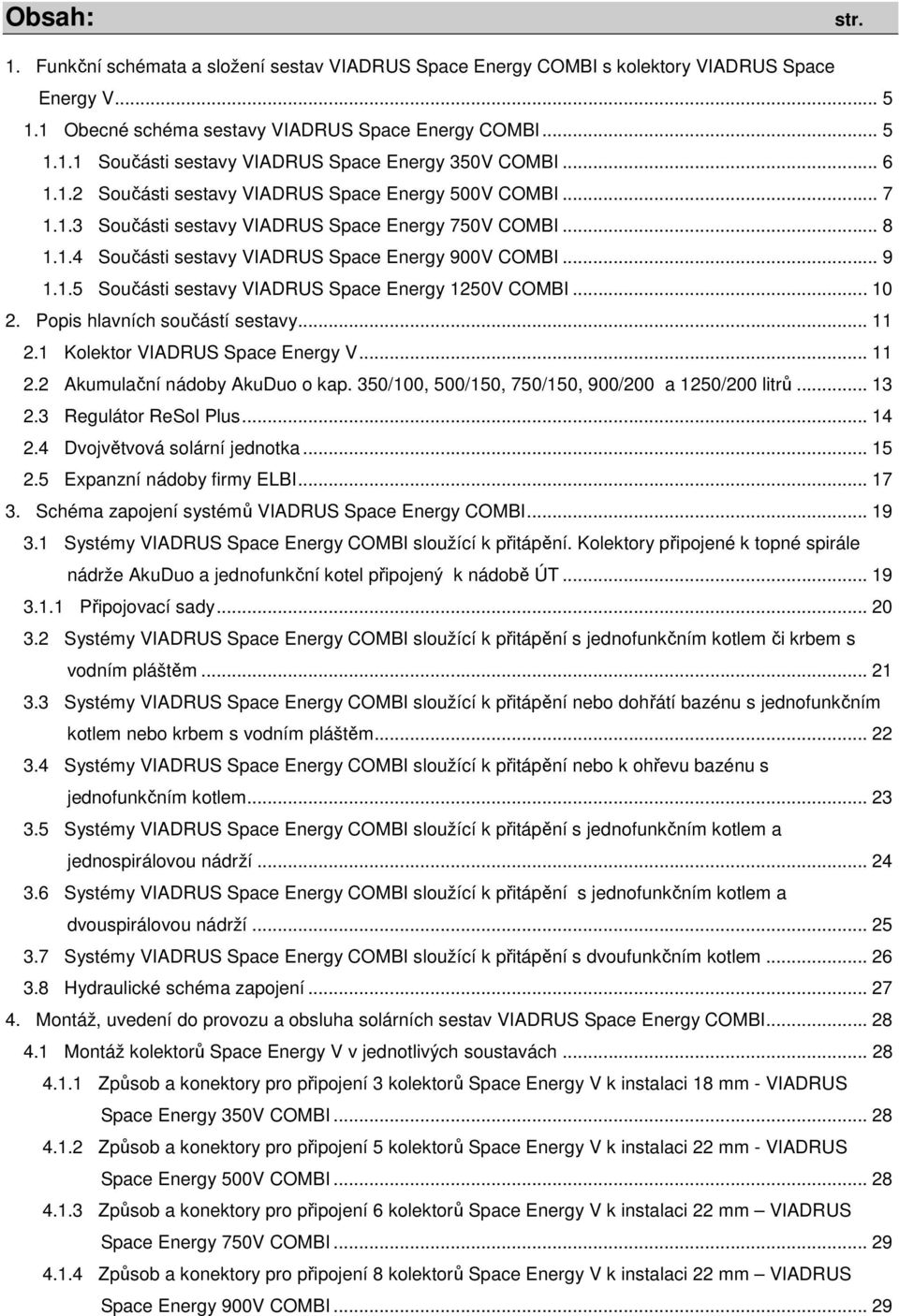

2 Obsah: str. 1. Funkční schémata a složení sestav VIADRUS Space Energy COMBI s kolektory VIADRUS Space Energy V Obecné schéma sestavy VIADRUS Space Energy COMBI Součásti sestavy VIADRUS Space Energy 350V COMBI Součásti sestavy VIADRUS Space Energy 500V COMBI Součásti sestavy VIADRUS Space Energy 750V COMBI Součásti sestavy VIADRUS Space Energy 900V COMBI Součásti sestavy VIADRUS Space Energy 1250V COMBI Popis hlavních součástí sestavy Kolektor VIADRUS Space Energy V Akumulační nádoby AkuDuo o kap. 350/100, 500/150, 750/150, 900/200 a 1250/200 litrů Regulátor ReSol Plus Dvojvětvová solární jednotka Expanzní nádoby firmy ELBI Schéma zapojení systémů VIADRUS Space Energy COMBI Systémy VIADRUS Space Energy COMBI sloužící k přitápění. Kolektory připojené k topné spirále nádrže AkuDuo a jednofunkční kotel připojený k nádobě ÚT Připojovací sady Systémy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem či krbem s vodním pláštěm Systémy VIADRUS Space Energy COMBI sloužící k přitápění nebo dohřátí bazénu s jednofunkčním kotlem nebo krbem s vodním pláštěm Systémy VIADRUS Space Energy COMBI sloužící k přitápění nebo k ohřevu bazénu s jednofunkčním kotlem Systémy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a jednospirálovou nádrží Systémy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a dvouspirálovou nádrží Systémy VIADRUS Space Energy COMBI sloužící k přitápění s dvoufunkčním kotlem Hydraulické schéma zapojení Montáž, uvedení do provozu a obsluha solárních sestav VIADRUS Space Energy COMBI Montáž kolektorů Space Energy V v jednotlivých soustavách Způsob a konektory pro připojení 3 kolektorů Space Energy V k instalaci 18 mm - VIADRUS Space Energy 350V COMBI Způsob a konektory pro připojení 5 kolektorů Space Energy V k instalaci 22 mm - VIADRUS Space Energy 500V COMBI Způsob a konektory pro připojení 6 kolektorů Space Energy V k instalaci 22 mm VIADRUS Space Energy 750V COMBI Způsob a konektory pro připojení 8 kolektorů Space Energy V k instalaci 22 mm VIADRUS Space Energy 900V COMBI... 29

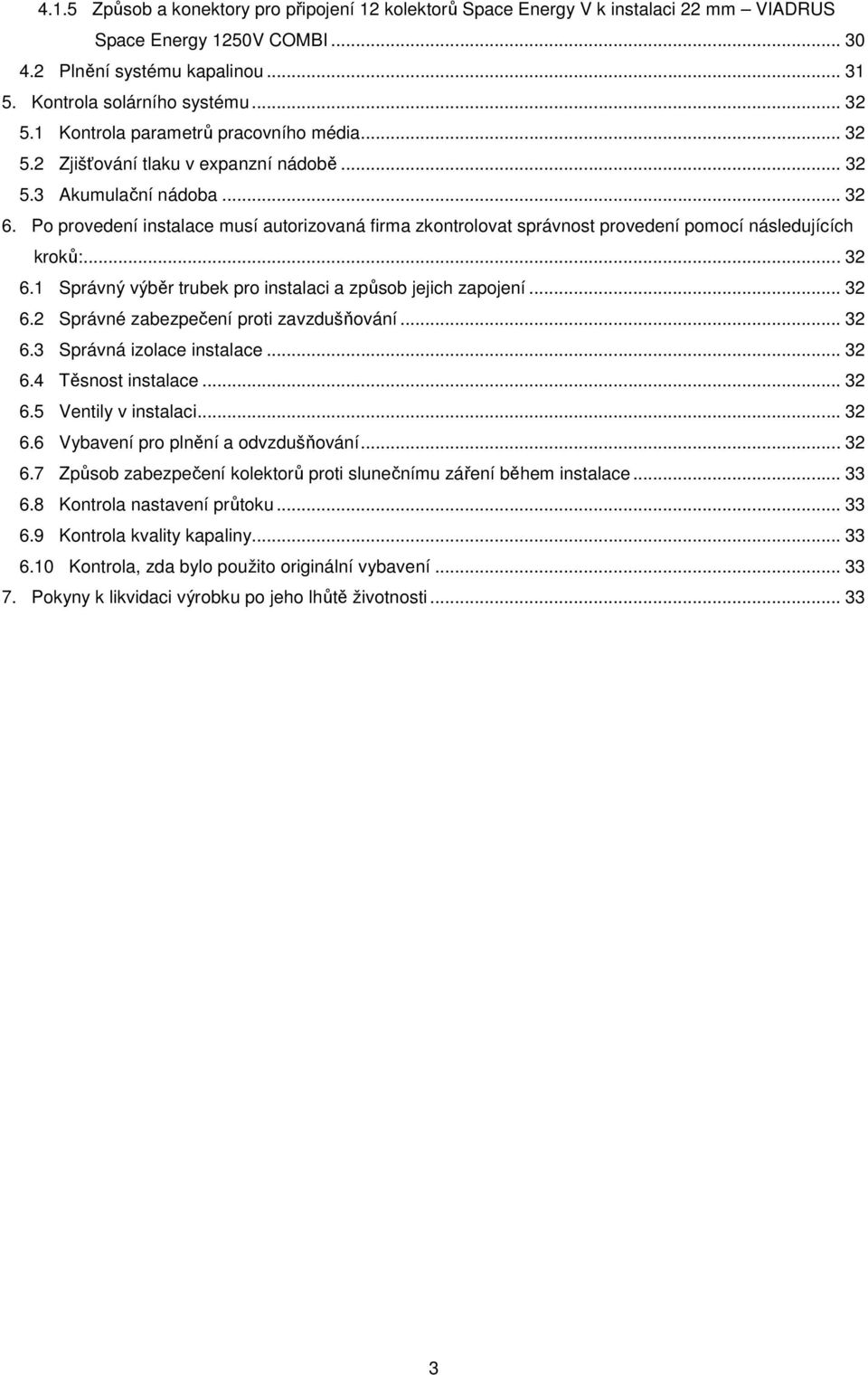

3 4.1.5 Způsob a konektory pro připojení 12 kolektorů Space Energy V k instalaci 22 mm VIADRUS Space Energy 1250V COMBI Plnění systému kapalinou Kontrola solárního systému Kontrola parametrů pracovního média Zjišťování tlaku v expanzní nádobě Akumulační nádoba Po provedení instalace musí autorizovaná firma zkontrolovat správnost provedení pomocí následujících kroků: Správný výběr trubek pro instalaci a způsob jejich zapojení Správné zabezpečení proti zavzdušňování Správná izolace instalace Těsnost instalace Ventily v instalaci Vybavení pro plnění a odvzdušňování Způsob zabezpečení kolektorů proti slunečnímu záření během instalace Kontrola nastavení průtoku Kontrola kvality kapaliny Kontrola, zda bylo použito originální vybavení Pokyny k likvidaci výrobku po jeho lhůtě životnosti

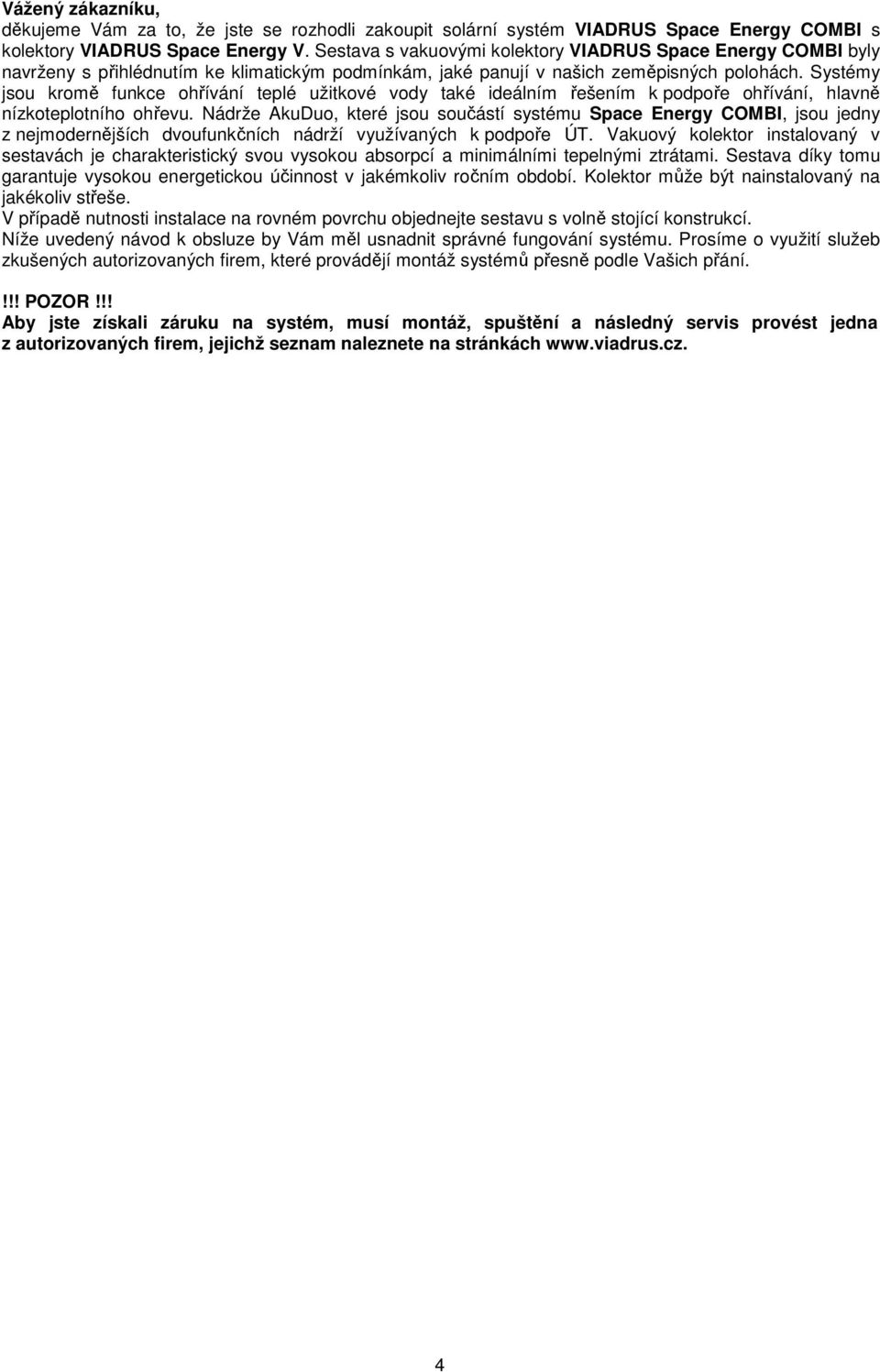

4 Vážený zákazníku, děkujeme Vám za to, že jste se rozhodli zakoupit solární systém VIADRUS Space Energy COMBI s kolektory VIADRUS Space Energy V. Sestava s vakuovými kolektory VIADRUS Space Energy COMBI byly navrženy s přihlédnutím ke klimatickým podmínkám, jaké panují v našich zeměpisných polohách. Systémy jsou kromě funkce ohřívání teplé užitkové vody také ideálním řešením k podpoře ohřívání, hlavně nízkoteplotního ohřevu. Nádrže AkuDuo, které jsou součástí systému Space Energy COMBI, jsou jedny z nejmodernějších dvoufunkčních nádrží využívaných k podpoře ÚT. Vakuový kolektor instalovaný v sestavách je charakteristický svou vysokou absorpcí a minimálními tepelnými ztrátami. Sestava díky tomu garantuje vysokou energetickou účinnost v jakémkoliv ročním období. Kolektor může být nainstalovaný na jakékoliv střeše. V případě nutnosti instalace na rovném povrchu objednejte sestavu s volně stojící konstrukcí. Níže uvedený návod k obsluze by Vám měl usnadnit správné fungování systému. Prosíme o využití služeb zkušených autorizovaných firem, které provádějí montáž systémů přesně podle Vašich přání.!!! POZOR!!! Aby jste získali záruku na systém, musí montáž, spuštění a následný servis provést jedna z autorizovaných firem, jejichž seznam naleznete na stránkách 4

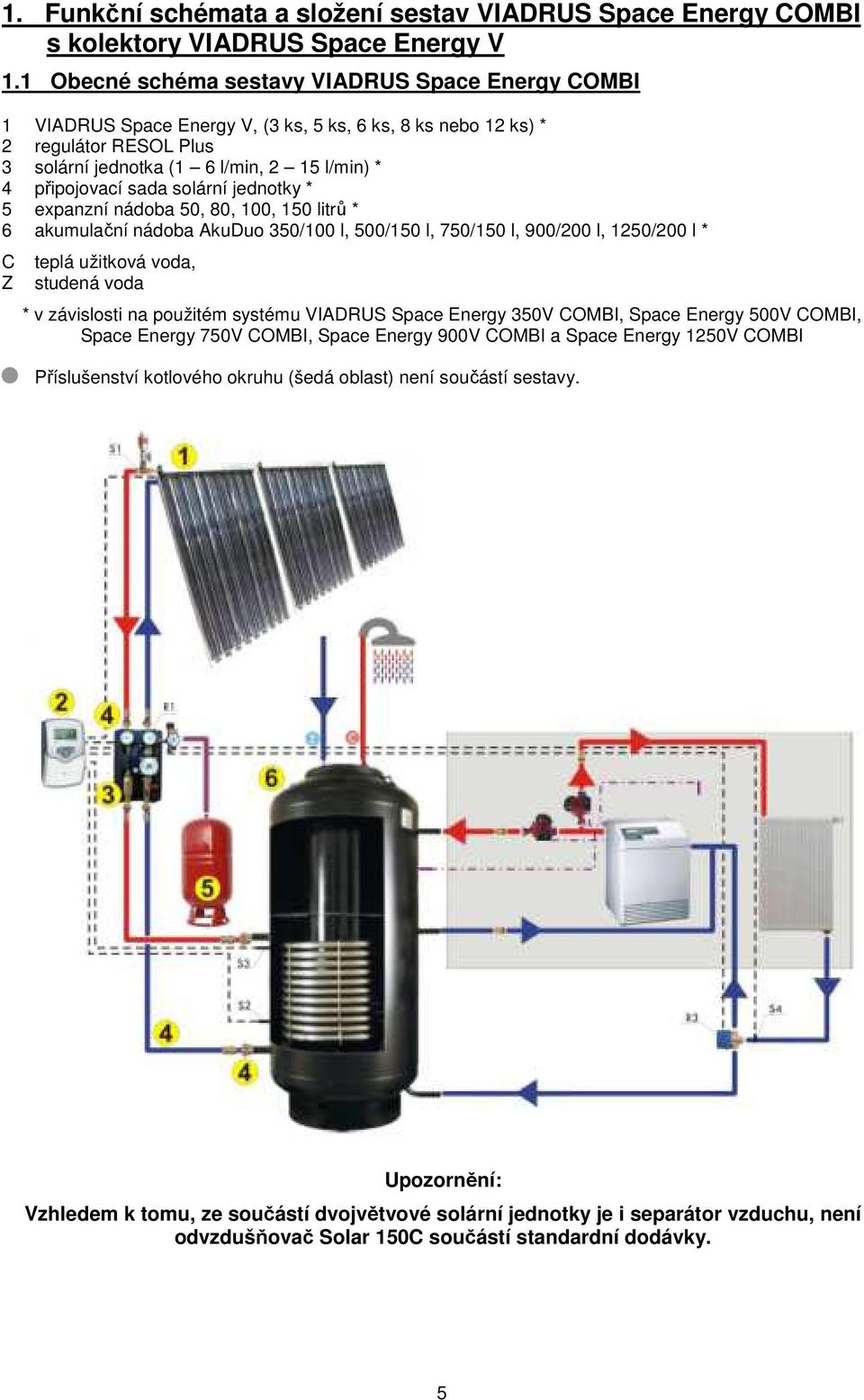

5 1. Funkční schémata a složení sestav VIADRUS Space Energy COMBI s kolektory VIADRUS Space Energy V 1.1 Obecné schéma sestavy VIADRUS Space Energy COMBI 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI Příslušenství kotlového okruhu (šedá oblast) není součástí sestavy. Upozornění: Vzhledem k tomu, ze součástí dvojvětvové solární jednotky je i separátor vzduchu, není odvzdušňovač Solar 150C součástí standardní dodávky. 5

6 1.1.1 Součásti sestavy VIADRUS Space Energy 350V COMBI obj. kód Název ks Solarní set Space Energy 350V Combi Vakuový kolektor Space Energy "V" Kombinovaný ohřívač vody AkuDUO 350/ Střešní úchyt S+L pro 3 kolektory Space Energy "V" nebo Volně stojící konstrukce KWS pro 3 kolektory Space Energy "V" Regulátor ReSOL Plus Izolace spojky kolektorů 15 mm Kapalina do kolektorů Space Energy "V" (20 l kanystr) Kapalina do kolektorů Space Energy "V" (10 l kanystr) Kolektorová upínací spojka 15 mm Redukční upínací spojka 18 mm/15 mm Boční záslepka 15 mm/15 mm Plastová ochranná boční záslepka Solární jednotka dvojvětvová s manometrem, průtok 1-6 l/min, pro Space Energy 350 V a 500 V Combi Sada pro propojení dvojvětvové solární jednotky se zásobníkem k instalaci 18 mm (1 ks hadice 1,5 m a 1 ks hadice 1 m z nerez oceli s izolací, 2 ks šroubení Regusol, 1 2 ks mosazné spojky a 2 ks redukce potřebné k připojení ohřívače k instalaci Ø 18 mm) Expanzní nádoba 50 l (pro sol. sety Space Energy 350V Combi) Trojcestný ventil 3/4" Přípojka k expanzní nádobě 1" Pojistná sada pro ohřívače AkuDUO 350 l (1 ks konzola pro zavěšení na zeď, 1 ks pojistný ventil 3 bar, 1 ks odvzdušňovač, 1 1 ks tlakoměr a 1 ks expanzní nádoba 18 litrů) Sada pro připojení pojistné soustavy k ohřívačům AkuDUO (1 ks hadice 1,5 m z nerez oceli s izolací a 2 ks mosazné spojky) Izolace propojovacího potrubí 9x18 mm (v bm) 20 6

7 1.1.2 Součásti sestavy VIADRUS Space Energy 500V COMBI obj. kód Název ks Solarní set Space Energy 500V Combi Vakuový kolektor Space Energy "V" Kombinovaný ohřívač vody AkuDUO 500/ Střešní úchyt S+L pro 5 kolektorů Space Energy "V" nebo Volně stojící konstrukce KWS pro 5 kolektorů Space Energy "V" Regulátor ReSOL Plus Izolace spojky kolektorů 15 mm Kapalina do kolektorů Space Energy "V" (20 l kanystr) Kolektorová upínací spojka 15 mm Redukční upínací spojka 22mm/15 mm Boční záslepka 15mm/15 mm Plastová ochranná boční záslepka Solární jednotka dvojvětvová s manometrem, průtok 1-6 l/min, pro Space Energy 350 V a 500 V Combi Sada pro propojení dvojvětvové solární jednotky se zásobníkem k instalaci 22 mm (1 ks hadice 1,5 m a 1 ks hadice 1 m z nerez oceli s izolací, 2 ks šroubení Regusol, 1 2 ks mosazné spojky a 2 ks redukce potřebné k připojení ohřívače k instalaci Ø 22 mm) Expanzní nádoba 80 l (pro sol. sety Space Energy 500V a 750V Combi) Trojcestný ventil 3/4" Přípojka k expanzní nádobě 1" Pojistná sada pro ohřívače AkuDUO 500 l (1 ks konzola pro zavěšení na zeď, 1 ks pojistný ventil 3 bar, 1 ks odvzdušňovač, 1 1 ks tlakoměr a 1 ks expanzní nádoba 35 litrů) Sada pro připojení pojistné soustavy k ohřívačům AkuDUO (1 ks hadice 1,5 m z nerez oceli s izolací a 2 ks mosazné spojky) Izolace propojení potrubí 9x22 (v bm) 40 7

8 1.1.3 Součásti sestavy VIADRUS Space Energy 750V COMBI obj. kód Název ks Solarní set Space Energy 750V Combi Vakuový kolektor Space Energy "V" Kombinovaný ohřívač vody AkuDUO 750/ Střešní úchyt S+L pro 3 kolektory Space Energy "V" nebo Volně stojící konstrukce KWS pro 3 kolektory Space Energy "V" Regulátor ReSOL Plus Izolace spojky kolektorů 15 mm Kapalina do kolektorů Space Energy "V" (20 l kanystr) Kolektorová upínací spojka 15 mm Redukční upínací spojka 22mm/15 mm Boční záslepka 15mm/15 mm Plastová ochranná boční záslepka Solární jednotka dvojvětvová s manometrem, průtok 2-15 l/min. pro Space Energy 750V, 900 V a 1250 V Combi Sada pro propojení dvojvětvové solární jednotky se zásobníkem k instalaci 22 mm (1 ks hadice 1,5 m a 1 ks hadice 1 m z nerez oceli s izolací, 2 ks šroubení Regusol, 1 2 ks mosazné spojky a 2 ks redukce potřebné k připojení ohřívače k instalaci Ø 22 mm) Expanzní nádoba 80 l (pro sol. sety Space Energy 500V a 750V Combi) Trojcestný ventil 3/4" Přípojka k expanzní nádobě 1" Pojistná soustava pro ohřívače AkuDUO l (1 ks konzola pro zavěšení na zeď, 1 ks pojistný ventil 3 bar, 1 ks odvzdušňovač, 1 1 ks tlakoměr a 1 ks expanzní nádoba 50 litrů) Sada pro připojení pojistné soustavy k ohřívačům AkuDUO (1 ks hadice 1,5 m z nerez oceli s izolací a 2 ks mosazné spojky) Izolace propojení potrubí 9x22 (v bm) 40 8

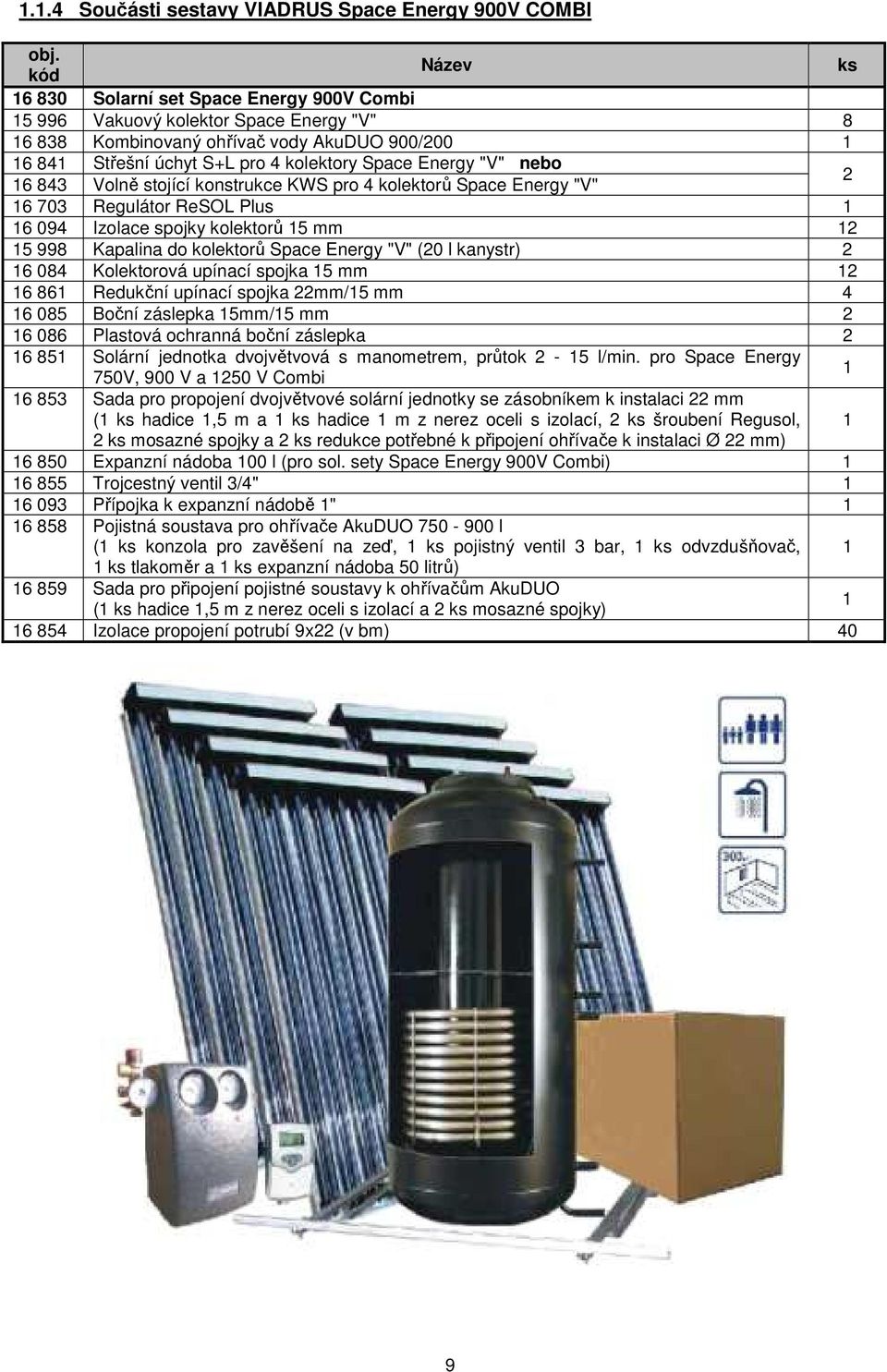

9 1.1.4 Součásti sestavy VIADRUS Space Energy 900V COMBI obj. kód Název ks Solarní set Space Energy 900V Combi Vakuový kolektor Space Energy "V" Kombinovaný ohřívač vody AkuDUO 900/ Střešní úchyt S+L pro 4 kolektory Space Energy "V" nebo Volně stojící konstrukce KWS pro 4 kolektorů Space Energy "V" Regulátor ReSOL Plus Izolace spojky kolektorů 15 mm Kapalina do kolektorů Space Energy "V" (20 l kanystr) Kolektorová upínací spojka 15 mm Redukční upínací spojka 22mm/15 mm Boční záslepka 15mm/15 mm Plastová ochranná boční záslepka Solární jednotka dvojvětvová s manometrem, průtok 2-15 l/min. pro Space Energy 750V, 900 V a 1250 V Combi Sada pro propojení dvojvětvové solární jednotky se zásobníkem k instalaci 22 mm (1 ks hadice 1,5 m a 1 ks hadice 1 m z nerez oceli s izolací, 2 ks šroubení Regusol, 1 2 ks mosazné spojky a 2 ks redukce potřebné k připojení ohřívače k instalaci Ø 22 mm) Expanzní nádoba 100 l (pro sol. sety Space Energy 900V Combi) Trojcestný ventil 3/4" Přípojka k expanzní nádobě 1" Pojistná soustava pro ohřívače AkuDUO l (1 ks konzola pro zavěšení na zeď, 1 ks pojistný ventil 3 bar, 1 ks odvzdušňovač, 1 1 ks tlakoměr a 1 ks expanzní nádoba 50 litrů) Sada pro připojení pojistné soustavy k ohřívačům AkuDUO (1 ks hadice 1,5 m z nerez oceli s izolací a 2 ks mosazné spojky) Izolace propojení potrubí 9x22 (v bm) 40 9

10 1.1.5 Součásti sestavy VIADRUS Space Energy 1250V COMBI obj. kód Název ks Solarní set Space Energy 1250V Combi vakuový kolektor Space Energy "V" kombinovaný ohřívač vody AkuDUO 1250/ střešní úchyt S+L pro 4 kolektory Space Energy "V" nebo volně stojící konstrukce KWS pro 4 kolektorů Space Energy "V" regulátor ReSOL Plus izolace spojky kolektorů 15 mm kapalina do kolektorů Space Energy "V" (20 l kanystr) kolektorová upínací spojka 15 mm redukční upínací spojka 22mm/15 mm boční záslepka 15mm/15 mm plastová ochranná boční záslepka Solární jednotka dvojvětvová s manometrem, průtok 2-15 l/min. pro Space Energy 750V, 900 V a 1250 V Combi sada pro propojení dvojvětvové solární jednotky se zásobníkem k instalaci 22 mm (1 ks hadice 1,5 m a 1 ks hadice 1 m z nerez oceli s izolací, 2 ks šroubení Regusol, 1 2 ks mosazné spojky a 2 ks redukce potřebné k připojení ohřívače k instalaci Ø 22 mm) Expanzní nádoba 150 l (pro sol. sety Space Energy 1250V Combi) trojcestný ventil 3/4" přípojka k expanzní nádobě 1" pojistná soustava pro ohřívače AkuDUO 1100 l a větší (1 ks konzola pro zavěšení na zeď, 1 ks pojistný ventil 3 bar, 1 ks odvzdušňovač, 1 1 ks tlakoměr a 1 ks expanzní nádoba 50 litrů) sada pro připojení pojistné soustavy k ohřívačům AkuDUO (1 ks hadice 1,5 m z nerez oceli s izolací a 2 ks mosazné spojky) izolace propojení potrubí 9x22 (v bm) 40 10

11 2. Popis hlavních součástí sestavy 2.1 Kolektor VIADRUS Space Energy V Srdcem sestav VIADRUS Space Energy COMBI jsou vakuové kolektory VIADRUS Space Energy V. Tyto kolektory jsou jedním z nejmodernějších technických řešení v oblasti solární techniky. Vakuum ve skleněné trubici ve tvaru dvouplášťové trubky zaručuje dokonalou izolaci v každých povětrnostních podmínkách. Speciální absorbér je nanesen na povrch vnitřní trubky, sluneční paprsky dopadající na vrstvu absorbéru nemají možnost uniknout. Nahromaděná tepelná energie je předávána provozní nemrznoucí kapalině prostřednictvím transformačních prvků a měděných trubek nacházejících se uvnitř vakuové trubice. Těsnost skla zaručuje dlouholetou životnost trubic, které jsou charakteristické rovněž velkou odolností vůči krupobití. Použití parabolických zrcadel umožňuje optimálně využívat sluneční energii a to díky soustředění paprsků odrážejících se od zrcadla na vakuovou trubici. Výřez solárního kolektoru Tato konstrukce kolektoru umožňuje zvýšit efektivitu systému, zejména pak v období slabého slunečního záření a to díky menším tepelným ztrátám. Vakuové kolektory VIADRUS Space Energy V s použitím vakuových trubic vyráběných pro čelné evropské firmy, umožňují efektivně využívat sluneční energii po celý rok, ušetřit až 80% výdajů na ohřev TUV a také snížení výdajů na ústřední topení až o 50%. Konstrukce a funkce parabolického zrcadla CPC trubka vnější/vnitřní mezi nimi vakuum absorbér ráno poledne večer zrcadlo CPC Funkce parabolického zrcadla CPC 11

12 Výhody kolektorů VIADRUS Space Energy V: Certifikát ISFH Z-W3205 Vysoká celoroční účinnost a energetická výkonnost Perfektní izolace díky použití vakua ve skleněné trubici Použití materiálů odolných vůči korozi (hliník, měď) Technické parametry kolektorů VIADRUS Space Energy V: Rozměry kolektorů Space Energy Hydraulické schéma kolektorů Space Energy Technické parametry Parametry Kolektor VIADRUS Space Energy V Šířka x výška x hloubka mm 1105 x 1937 x 121 Průtokové trubky mm 1 x Ø15 x 1 x x Ø15 x 1 x x Ø6 x 0,5 x 3560 Hmotnost prázdného kolektoru kg 33 Objem kapaliny v kolektoru l 1,06 Počet vakuových trubic 9 Celková plocha kolektoru m 2 2,140 Účinná plocha kolektoru m 2 1,897 Připojovací hrdlo mm 15 Součinitel účinnosti η o 0,568 * Maximální provozní tlak MPa 0,6 Průtok l./min 1 Součinitel tepelné ztráty a1 W/ (m 2 K) 1,24 Závislost teploty tepelné ztráty, a2 W/ (m 2 K 2 ) 0,0038 Maximální teplota stagnace O C 281 Izolace vakuum a minerální vlna Vakuová trubice mm Borosilikátové sklo x 37 x 1,6 x 1800 Materiál zrcadla Vysoce reflexní anodovaný hliník Opláštění Hliníkové 12

13 !!! POZOR!!! Solární kolektor musí být před zprovozněním zakryt ochrannými kryty, abychom předešli případnému přehřátí. Instalace musí být naplněna, pokud je nainstalován hydraulický systém kolektoru a zprovozněna teprve ve chvíli, kdy existuje možnost odvodu tepla vznikajícího v solárním kolektoru. Povinné je použití solární kapaliny (propylenového glykolu) dodávaného výrobcem. Kolektor naplněný vodou nebo prostředkem, který není shodný s parametry glykolu z nabídky firmy VIADRUS není předmětem záruky. Kolektor může být umístěn dle situace u klienta na střeše (rovné nebo šikmé) nebo v libovolném místě na volně stojící konstrukci. V žádném případě nesmí být kolektor pokládán na střechu horní stranou dolů, jelikož to může způsobit trvalé poškození kolektoru. 2.2 Akumulační nádoby AkuDuo o kap. 350/100, 500/150, 750/150, 900/200 a 1250/200 litrů Kvalita, kterou pocítíte. Prezentujeme Vám novou generaci dvoufunkčních nádrží (systém nádrž v nádrži) na teplou užitkovou vodu a nádrž ÚT. Ohřívače byly vyrobeny tak, aby splňovaly požadavky trhu s tepelnou technikou a moderními solárními systémy. Nádoba AkuDuo je spojením nádrže tepla ÚT s nádrží teplé užitkové vody.. Ohřívače mohou spolupracovat se všemi existujícími plynovými kotli nabízenými na trhu a také s jinými zdroji energie, jako jsou solární systémy, tepelná čerpadla nebo krby s tepelným výměníkem. Široký výběr příslušenství umožňuje přizpůsobit systém teplé užitkové vody potřebám uživatele. Charakteristické vlastnosti ohřívačů: Vevnitř 300, 600, 750, 900 nebo 1250 litrových nádob ÚT, natřených černou barvou se nacházejí nadrže TUV o objemu 150 a 200 litrů, jejichž vnitřní část je chráněna před korozí díky použití anody a také vysoce kvalitního povrchu, ovaného dvěma vrstvami shodně s DIN 4753 Pokročilý způsob sváření topné spirály Topná spirála s vysokou hladinou průtoku (1,45 3,15 m 2 ) zanořené přímo v nádrži ÚT a ovinuté kolem nádrže TUV zaručují optimální transfer tepla. Měnící se pozice čidel díky použití dvou kanálů čidel na vnitřním plášti nádrže ÚT Možnost jednoduchého zapojení různých tepelných zdrojů (kotel, krb, kolektory, tepelné čerpadla) Možnost zapojení různých tepelných spotřebičů (radiátory, podlahové vyhřívání, vyhřívání stěn) Typ AkuDuo 350/100 L AkuDuo 500/150 L AkuDuo 750/150 L AkuDuo 900/200 L AkuDuo 1250/200 L D D s izolací H Rozměry (mm) H A B C E F G s izolací Výška v náklonu (mm) Plocha spirály (m²) Objem spirály (l) Hmotnost (kg) ,55 9, ,95 12, ,40 15, ,00 19, ,00 19,

14 2.3 Regulátor ReSol Plus Děkujeme za nákup produktu firmy ReSol. Abyste mohli dokonale využít potenciál možností tohoto zařízení prosíme o důkladné přečtení návodů, který najdete na internetových stránkách naší firmy nebo v originálním balení ovladače. Displej monitorování systému Až 4 teplotní čidla Pt polovodičové relé pro regulaci otáček čerpadla Výběr z 9 základních systémů Měření množství tepla VBus Zásady funkce Sada je vybavena regulátorem ReSol Plus, který ovládá činnost čerpadla R1 nainstalovaného v solární sestavě. Úkolem regulátoru je zapnutí čerpadla při dosažení nastaveného rozdílu teplot mezi kolektorem S1 a ohřívačem S2. Kromě toho ovládá vytápění pomocí třícestného ventilu R2 na základě rozdílu teplot na čidlech S4 (na vratné větvi) a S3 na množství ÚT. Kontrola funkce Funkce termostatu (časově řízená) Parametrizace a monitorování systému pomocí Service Center Software je možné Uživatelsky příjemný provoz Snadná montáž pláště s vynikajícím designem Přehled systémů: Arr 1: standardní solární systém Arr 2: solární systém s tepelnou výměnou Arr 3: solární systém s dohříváním Arr 4: solární systém s plněním zásobníku ve vrstvách Arr 5: solární systém se dvěma zásobníky a s ovládáním ventilů Arr 6: solární systém se dvěma zásobníky a s ovládáním čerpadla Arr 7: solární systém se dvěma kolektory a jedním zásobníkem Arr 8: solární systém s dohříváním pomocí kotle na tuhá paliva Arr 9: solární systém se zpětným předehříváním topného okruhu 14

15 2.4 Dvojvětvová solární jednotka Výstroj pro solární instalaci umožňuje spojit v okruhu solárního systému sluneční kolektor s ohřívačem TUV. V instalacích, u nichž vedou trubky přivádějící ohřáté médium ze solárního kolektoru do ohřívače bezprostředně vedle vratné větve (odvádějící ochlazené médium zpět do kolektoru) můžeme nainstalovat dvojvětvovou čerpací jednotku Regusol. Za účelem odvzdušnění média používaného v solárních instalacích, byla jednotka Regusol-L vybavena odvzdušňovací nádobou, která je nainstalována na napájecí větvi. Plnění solární instalace kolektorovou kapalinou nebo její vypouštění během údržby umožňuje kohoutek pro plnění a vypouštění. Aby bylo zabráněno vzniku příliš vysokého tlaku v solárním systému, jsou jednotky Regusol vybaveny pojistnými soupravami, k nimž je možné připojit expanzní nádobu. Armatury Regusol jsou uzpůsobeny k použití všech na trhu běžně dostupných kolektorových kapalin na bázi glykolu. Výhody: vysoká spolehlivost záruka poskytovaná renomovaným výrobcem kompletní systém prvotřídní suroviny odolnost až 160 ve fázi rozběhu maximální teplota při trvalém provozu: 120 C estetická a uzpůsobená izolace Dvojvětvová jednotka Regusol-130 s pojistnou soupravou k montáži v solárním systému DN 25 pomocí závitových spojek Regusol (objednávat samostatně). Kompletní, předběžně sestavená jednotka s ověřením těsnosti spolu s pojistnou soupravou a přípojkou pro expanzní nádobu: s možností odpojení průtoku v přívodní větvi i na vratné větvi s průtokoměrem s nastavením a uzavřením pro regulaci průtoku v solárním systému s úchytem pro instalaci na stěně a přesně vytvarovaným izolačním pouzdrem s kulovým ventilem s integrovaným škrticím ventilem a teploměry Vzdálenost napájecí a vratné větve 100 mm Teplota při trvalém provozu: 120 C Krátkodobá teplota rozběhu: 160 C Maximální tlak (pojistný ventil): 6 bar Tlak otevření škrticího ventilu: 20 mbar Čerpadlo: Grundfos UPS 25/60 Příkon -stupeň W -stupeň W -stupeň W Maximální výtlačná výška 6 m Maximální výkon 3,5 m 3 Průtokoměry dle rozsahu nastavení: 1 6 l/min, 2 15 l/min Funkce: Ve dvojvětvové jednotce Regusol L-130 je nainstalován kulový ventil s integrovaným škrticím ventilem, který zabraňuje samočinné cirkulaci (při vypnutém čerpadle). Na bočním hrdle kulového ventilu je nainstalována pojistná souprava, jenž se skládá z bezpečnostního ventilu, plnícího a vypouštěcího ventilu a nátrubku pro připojení expanzní nádoby. Na výstupním hrdle bezpečnostního ventilu je možné nainstalovat trubku odvádějící přepad vody do záchytné nádrže. Oběhové čerpadlo nainstalované na vratné větvi jednotky (mezi kulovým ventilem a průtokoměrem) je přizpůsobeno pro montáž v solárních systémech. Průtokoměr (rotametr) nabízí možnost přesného nastavení hodnoty, která je závislá na počtu použitých kolektorů příslušně dle vybavení samotné instalace. Průtokoměr má funkci úplného odstavení. Při použití této funkce a po uzavření kulového ventilu je možné snadno demontovat oběhové čerpadlo. 15

16 Dvojvětvová jednotka Regusol-130 je vybavena navíc napájecí větví s dodatečným kulovým ventilem s integrovaným škrticím ventilem. Oba kulové ventily mají nainstalovaný teploměr. Princip funkce: Čerpadlo solárního panelu tlačí kapalinu v kolektorem uzavřeném oběhu do topné spirály akumulační nádoby systémem měděných trubek. Přemístěním kapaliny systémem trubek dochází k zahřátí kapaliny. Přenos tepla mezi kapalinou a užitkovou vodou se uskutečňuje pomocí topné spirály umístěné v akumulační nádobě. Kapalina se pak, po odevzdání tepla, přemísťuje převody do čerpadla solárního panelu, které ho vytlačí ke solárnímu kolektoru, takto se oběh uzavírá. a) cirkulační čerpadlo b) kulový ventil s integrovaným škrticím ventilem, teploměrem a přípojkou pojistné soupravy c) kulový ventil s integrovaným teploměrem d) průtokoměr s odstavením e) bezpečnostní ventil 6 bar f) nátrubek 3/4 pro připojení expanzní nádoby g) manometr 10 bar h) plnicí ventil i) vypouštěcí ventil j) úchyt pro montáž na stěnu k) izolace l) odvzdušňovací ventil 16

17 2.5 Expanzní nádoby firmy ELBI V důsledku ohřevu provozní kapaliny v kolektoru na vysokou teplotu dochází k nárůstu objemu kapaliny. Pro kompenzaci objemu provozní kapaliny v systému jsou použity expanzní nádoby o objemu 50, 80, 100 a 150 litrů. Technické parametry Model Objem (l) Maximální provozní tlak (bar) Přednastavený tlak (bar) De (mm) H (mm) øg (") Balení (mm) ER 50 CE , x 410 x 535 ER 80 CE , x 410 x 860 ER 100 CE , x 510 x 830 ER 150 CE , x 510 x 1040 Zásady provozu Pro zabezpečení systému proti nadměrnému růstu tlaku v soustavě je použit pojistný ventil nastavený na tlak 6 bar. Tento ventil je nedílnou součástí solární sestavy. V případě úniku provozní kapaliny pojistným ventilem je nutné doplnit instalaci stejným typem kapaliny. 17

18 Instalace a uvedení do provozu tlakových expanzních nádob ELBI. Expanzní tlakové nádoby ELBI mohou být používány v uzavřených okruzích ústředního topení, zabezpečených v souladu s normou PN-99/B Počáteční tlak v expanzní nádobě připojené k instalaci na sací straně oběhového čerpadla nesmí být menší než: pst p = pst +0,2 hydrostatický tlak při instalaci ohřevu vody na úrovni sondy připojené k sběrné trubce zařizení, při teplotě vody při instalaci ti = 10 C, v barech. Příklad Statický tlak při instalaci ÚT = 2,7 bar. Vstupní tlak v zařízení = 2,9 bar. Bezpečnostní ventil by měl být nastaven tak, aby počáteční tlak při otevření byl roven nebo nižší než dovolený tlak nádoby, je třeba brát ohled také na rozdíl tlaku mezi nádobou a bezpečnostním ventilem. Tlak při zavření by neměl být menší než 80% tlaku při otevření. Bezpečnostní ventil musí být zaplombovaný. Doporučuje se montáž nádoby ELBI na větvi vratné vody. Montáž je třeba provést detailně podle projektu, povinných norem a předpisů. V průběhu instalace se voda dostává dovnitř nádrže. Zařízení musí být naplněno studenou vodou do tlaku o 0,1 bar vyššího než byl vstupní tlak, v příkladu výše do tlaku 3,0 bar. Po splnění výše uvedených podmínek je zařízení uvedeno do provozu. Upozornění: 1. Jakékoli konstrukční změny tlakových nádob ELBI nebo úpravy zařízení jsou nepřípustné. 2. Tlaková zařízení ELBI je třeba vypojit při přeinstalování a změně tlaku. 3. Vstupní tlak zařízení bez barometrů je třeba kontrolovat pomocí podobného zařízení, např. manometru tlaku v pneumatikách pro automobily. 4. Vyrovnávací zařízení výrobku p x V 50 [bar x litr] musí získat povolení k provozu vydané Inspekcí Technického dozoru. 5. Doporučuje se kontrola zařízení nejméně jednou ročně. 18

19 3. Schéma zapojení systémů VIADRUS Space Energy COMBI Systémy VIADRUS Space Energy COMBI mohou být použity v řadě různých topných systémů. K propojení systému VIADRUS Space Energy 350V COMBI je třeba použít pouze měděné trubky o průměru 18 mm. K propojení systému VIADRUS Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI je třeba použít trubku 22 mm. POZOR!!! PŘÍSLUŠENSTVÍ KOTLOVÉHO OKRUHU (ŠEDÁ OBLAST) NENÍ SOUČÁSTÍ SESTAVY. 3.1 Systémy VIADRUS Space Energy COMBI sloužící k přitápění. Kolektory připojené k topné spirále nádrže AkuDuo a jednofunkční kotel připojený k nádobě ÚT Kolektor zahřívá vodu v nádrži až k teplotě závislé na podmínkách slunečního záření, pokud je teplota S3 vyšší než na čidle S4 následuje přepnutí třícestného ventilu a tím dojde k přitápění. V případě, že kolektor není dostatečně vyhříván sluncem nebo je potřeba většího množství teplé vody např. ve večerních nebo nočních hodinách, kdy je sluneční záření nedostatečné, je voda ohřívána pomocí kotle připojeného k horní části nádrže. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI 19

20 3.1.1 Připojovací sady Sady 18 mm pro připojení dvoj větvové solární jednotky k zásobníku AkuDUO : (objednací kódy: pro set 350V, pro sety 500V, 750V, 900V a 1250V) Pojistné sady s expanzní nádobou k zásobníkům AkuDUO: (objednací kódy: pro set 350V, pro set 500V, pro sety 750V a 900V, pro set 1250V) Sada pro připojení expanzní nádoby k zásobníkům AkuDUO: (objednací kódy: pro sety 350V, 500V, 750V, 900V a 1250V) 20

21 3.2 Systémy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem či krbem s vodním pláštěm Kolektor zahřívá vodu v nádrži až k teplotě závislé na podmínkách slunečního záření, pokud je teplota S3 vyšší než na čidle S4 následuje přepnutí třícestného ventilu a tím dojde k přitápění. V zimě, kdy je používán krb, slouží k přitápění TUV či ÚT a užívá se plynového kotle. Regulátor krbu není součástí dodávky, protože je součástí krbového systému. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a krbem s vodním pláštěm. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI 21

22 3.3 Systémy VIADRUS Space Energy COMBI sloužící k přitápění nebo dohřátí bazénu s jednofunkčním kotlem nebo krbem s vodním pláštěm Kolektor zahřívá vodu v nádrži až k teplotě závislé na podmínkách slunečního záření, pokud je teplota S3 vyšší než na čidle S4 následuje přepnutí třícestného ventilu a tím dojde k přitápění. V případě, že teplota dosáhne maxima, trojcestný ventil přepne oběh glykolu a bazénový systém toto vyžaduje užití ovladače ReSol E. V zimě, kdy je používán krb, slouží k přitápění TUV či ÚT a užívá se plynového kotle. Regulátor krbu není součástí dodávky, protože je součástí krbového systému. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění nebo dohřátí bazénu s jednofunkčním kotlem nebo krbem s vodním pláštěm. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * Výstupy z regulátoru označené červenou barvou nejsou obsluhovány regulátorem ReSol Plus, funkce ohřívání bazénu vyžaduje použití regulátoru ReSolE * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI 22

23 3.4 Systémy VIADRUS Space Energy COMBI sloužící k přitápění nebo k ohřevu bazénu s jednofunkčním kotlem Kolektor zahřívá vodu v nádrži až k teplotě závislé na podmínkách slunčního záření, pokud je teplota S3 vyšší než na čidle S4 následuje přepnutí třícestného ventilu a tím dojde k přitápění. V případě, že teplota dosáhne maxima, trojcestný ventil přepne oběh glykolu a bazénový systém, toto vyžaduje užití ovladače ReSol E. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění nebo k ohřevu bazénu s jednofunkčním kotlem. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * Výstupy z regulátoru označené červenou barvou nejsou obsluhovány regulátorem ReSol Plus, funkce ohřívání bazénu vyžaduje použití regulátoru ReSolE * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI 23

24 3.5 Systémy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a jednospirálovou nádrží Kolektor zahřívá vodu v nádrži až k teplotě závislé na podmínkách slunečního záření, pokud je teplota S3 vyšší než na čidle S4 následuje přepnutí třícestného ventilu a tím dojde k přitápění. V případě, že teplota dosáhne určité úrovně, cirkulační čerpadlo přesune teplou vodu do jednospirálové nádrže, kde je v případě potřeby dohřátá kotlem. Toto vyžaduje užití dalšího ovladače. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a jednospirálovou nádrží. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * Výstupy z cirkulačního čerpadla označené červenou barvou jsou obsluhovány dodatečným regulátorem ReSol * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI POZOR!!! Takovéto uspořádání bude správně fungovat pouze v případě, že bude nainstalován odpovídající počet solárních kolektorů, shodně s projektem, čili jeden kolektor Space Energy V na cca 100 l vody. Příklad: v uspořádání s jednospirálovou nádrží 300 l je třeba použít cca 3 kolektory Space Energy V. 24

25 3.6 Systémy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a dvouspirálovou nádrží Kolektor zahřívá vodu v nádrži do požadované teploty, následně ventil přepíná tok glykolu na povrch dvoufunkční nádrže AkuDuo, když je teplota S3, vyšší nebo nižší než senzor S4, následuje přepnutí trojcestného ventilu a tím dojde k přitápění. V případě, že teplota v zásobníku TUV není dostatečná, je zahřívána také kotlem. Taková instalace vyžaduje využití rozšířenějšího regulátoru ReSol E. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění s jednofunkčním kotlem a dvouspirálovou nádrží. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * Výstupy z regulátoru označené červenou barvou nejsou obsluhovány regulátorem ReSol Plus, funkce ohřívání bazénu vyžaduje použití regulátoru ReSolE * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI POZOR!!! Takovéto uspořádání bude správně fungovat pouze v případě, že bude nainstalován odpovídající počet solárních kolektorů, shodně s projektem, čili jeden kolektor Space Energy V na cca 100 l vody. Příklad: v uspořádání s jednospirálovou nádrží 300 l je třeba použít cca 3 kolektory Space Energy V. 25

26 3.7 Systémy VIADRUS Space Energy COMBI sloužící k přitápění s dvoufunkčním kotlem Kolektor zahřívá vodu v nádrži až k teplotě závislé na podmínkách slunečního záření, pokud je teplota S3 vyšší než na čidle S4 následuje přepnutí třícestného ventilu a tím dojde k přitápění. V případě, kdy teplota v zásobníku není dostatečně zahřátá pomocí kolektorů, dvoufunkční kotel ji zahřívá do požadované teploty. Schéma instalace sestavy VIADRUS Space Energy COMBI sloužící k přitápění s dvoufunkčním kotlem nebo dvouspirálovou nádrží. 1 VIADRUS Space Energy V, (3 ks, 5 ks, 6 ks, 8 ks nebo 12 ks) * 2 regulátor RESOL Plus 3 solární jednotka (1 6 l/min, 2 15 l/min) * 4 připojovací sada solární jednotky * 5 expanzní nádoba 50, 80, 100, 150 litrů * 6 akumulační nádoba AkuDuo 350/100 l, 500/150 l, 750/150 l, 900/200 l, 1250/200 l * C Z teplá užitková voda, studená voda * v závislosti na použitém systému VIADRUS Space Energy 350V COMBI, Space Energy 500V COMBI, Space Energy 750V COMBI, Space Energy 900V COMBI a Space Energy 1250V COMBI 26

27 3.8 Hydraulické schéma zapojení TV 27

28 4. Montáž, uvedení do provozu a obsluha solárních sestav VIADRUS Space Energy COMBI 4.1 Montáž kolektorů Space Energy V v jednotlivých soustavách Montáž soustav kolektorů je nutno provádět s využitím kompletů upínacích spojek (viz obrázky). Space Energy 350 V 500 V 750 V 900 V COMBI COMBI COMBI COMBI 1 Upínací spojka 15 mm Odvzdušňovač Solar 150C na trubku 15 mm s kulovým ventilem + T kus (pouze na přání není součástí standardní dodávky) 1250 V COMBI Kolektorová upínací spojka 15 mm Redukční upínací spojka mm Ochranná boční záslepka Redukční upínací spojka mm Způsob a konektory pro připojení 3 kolektorů Space Energy V k instalaci 18 mm - VIADRUS Space Energy 350V COMBI Způsob a konektory pro připojení 5 kolektorů Space Energy V k instalaci 22 mm - VIADRUS Space Energy 500V COMBI 28

29 4.1.3 Způsob a konektory pro připojení 6 kolektorů Space Energy V k instalaci 22 mm VIADRUS Space Energy 750V COMBI Způsob a konektory pro připojení 8 kolektorů Space Energy V k instalaci 22 mm VIADRUS Space Energy 900V COMBI 29

30 4.1.5 Způsob a konektory pro připojení 12 kolektorů Space Energy V k instalaci 22 mm VIADRUS Space Energy 1250V COMBI 30

31 4.2 Plnění systému kapalinou Instalaci je možno provádět a uvést do provozu teprve v tom momentě, kdy je hydraulický systém smontovaný a nádrž užitkové vody je naplněna vodou. K plnění instalace je potřeba používat propylenglykol kapalinu, která je obsažena v kompletech Space Energy V (červená barva). Připojovací sady pro plnění solární zařízení jsou součástí dodávaného příslušenství. 1 Napouštěcí tlakovou hadici připojte k plnícímu místu A a otevřete napouštěcí ventil. 2 Vypouštěcí (proplachující) hadici připojte k plnícímu místu B a otevřete vypouštěcí ventil. 3 Ryska seřizovacího šroubu rotačního průtokoměru se musí nacházet v horizontální poloze. Kulový ventil, spojený se šroubem je pak uzavřen. Otevřete kulový ventil připojený k teploměru, nacházejícím se nad solárním čerpadlem. 4 Nádobu naplňte takovým množstvím pracovní kapaliny, které zaručuje naplnění celé instalace a proveďte naplnění instalace prostřednictvím soupravy pro naplnění, odvzdušnění a čištění solárních instalací (obj. č ) viz. obr. 5 Solární okruh proplachujte nejméně 30 minut. Pro úplné odstranění vzduchu je nutné občasné otvírání šroubu na průtokoměru (ryska na šroubu ve svislé poloze). 6 Solární instalaci nejlépe odvzdušníme rázovou metodou. Ta spočívá v tom, že instalaci plníme glykolem do tlaku asi 5 bar a následně rychle otvíráme zpětný ventil B. Díky této metodě je vzduch vytlačován ze systému velkou silou. 7 Při proplachování instalace vodou je nutné důkladné očištění od kapek vody před uzavřením okruhu. Ponechání většího množství vody může v zimním období způsobit škody na zařízení. 8 Uzavřením vypouštěcího ventilu za chodu plnícího čerpadla docílit tlaku v instalaci řádově 5 barů. Stav tlaku můžete zjistit na manometru. 9 Uzavřít napouštěcí ventil, vypnout plnicí čerpadlo a otevřít seřizovací šroub průtokoměru (ryska na šroubu ve svislé poloze). 10 Ponechat okruh pod tlakem, zjištění poklesu tlaku znamená netěsnost v systému. 11 Nastavte pracovní tlak na hodnotu 2 bar. 12 Zapněte solární čerpadlo na nejvyšší otáčky a proplachujte nejméně 15 minut. 13 Sejměte hadice plnící soupravy a uzavřete plnící místa víčky. 14 Otevřete kulový ventil nad solárním čerpadlem. 15 Vložte přední izolační kryt na čerpadlovou skupinu. 31

32 5. Kontrola solárního systému 5.1 Kontrola parametrů pracovního média V důsledku práce pracovní kapaliny ve vysokých teplotách může dojít ke zkracování životnosti kapaliny a změny jejích vlastností (zejména ph). 5.2 Zjišťování tlaku v expanzní nádobě Doporučuje se kontrola prostřednictvím kontrolního manometru. 5.3 Akumulační nádoba Kontrolu akumulačních nádob, které jsou součástí solárních systémů je nutno provádět pravidelně po 2 letech. Je nutno přihlédnout k tomu, že hořčíkové anody, nacházející se ve smaltováných akumulačních nádobách, podléhají přirozenému procesu opotřebení a je nezbytná jejich výměna. 6. Po provedení instalace musí autorizovaná firma zkontrolovat správnost provedení pomocí následujících kroků: 6.1 Správný výběr trubek pro instalaci a způsob jejich zapojení a) Trubky v instalaci s glykolem musejí být zhotoveny z mědi nebo z oceli, v žádném případě nesmějí být používány PVC trubky. Je možné také použít trubky izolované z nerezové oceli, ale nedoporučuje se jejich používání na úsecích delších než 10 m s ohledem na problémy s odvzdušněním soustavy. b) Pájka používaná k instalaci musí být tvrdá např.: PbCu. Místo pájky je možné používat také upínací spojky s upínacím kroužkem. Nesmějí se používat spojky obsahující gumové nebo plastikové části. Utěsnění instalace v místech závitování je nutné provést z konopí a těsnící pásky. Pamatujte na to, že teplota v instalaci dosahuje až 280 C. 6.2 Správné zabezpečení proti zavzdušňování Pokud je instalace dlouhá a na trubkách s vyskytují tzv. sifony vznikající v důsledku tvarování instalace, pak je nutné v těchto místech nainstalovat odvzdušňovací ventily za účelem lepšího a důkladnějšího odvzdušnění soustavy. 6.3 Správná izolace instalace Instalace musí být po celé délce izolována izolačním pláštěm. Pozornost věnujte montáži izolace a kvalitě spojů. 6.4 Těsnost instalace Je nutné zkontrolovat, zda instalace těsní a je suchá, zda po delší době nedochází k výraznějším poklesům tlaku. 6.5 Ventily v instalaci Pozornost věnujte tomu, zda po odvzdušnění instalace (následujícího dne) pracovník autorizované firmy uzavřel ventily na odvzdušňovačích kolektorů. 6.6 Vybavení pro plnění a odvzdušňování Musíte věnovat pozornost způsobu odvzdušňování instalace autorizovanou firmou. Autorizovaná firma musí mít profesionální vybavení k plnění, proplachování a odvzdušňování solárních systémů. Vzhledem by mělo připomínat stanici podobnou té z naší nabídky. Je možné rovněž použít jiná zařízení s čerpadlem s odpovídajícími parametry, které jsou schopné vytvořit tlak v instalaci během plnění až 5 bar. a) Nejlepším způsobem odvzdušňování je provedení tzv. tlakových skoků. Uzavírání vratného hrdla do čerpadla a tím zvýšení tlaku a následně rychlé otevření ventilu. Dobře odvzdušněná instalace je 32

33 charakteristická tím, že tlak po uzavření ventilu roste velmi rychle až k mezní hranici pojistného ventilu (6 bar). b) Instalaci je nutné odvzdušnit oboustranně tak, aby byl odstraněn vzduch jak z kolektorů, tak i z ohřívače. 6.7 Způsob zabezpečení kolektorů proti slunečnímu záření během instalace Je velmi důležité, aby byly kolektory během instalace na střeše, zapojování, plnění, odvzdušňování a regulace zakryty. Pokud je to možné, měly by být zakryty fólií, plachtou nebo originálními kartony.!!! POZOR!!! V žádném případě nesmíte otočit vakuové a ploché kolektory horní stranou na střechu. 6.8 Kontrola nastavení průtoku Po důkladném odvzdušnění je nutné zkontrolovat průtok na průtokoměru. Průtok musí být nastaven na průtokoměru během ručního provozu čerpadla (100% otáček). V souladu se projektovými parametry: 0,5 l/min na m 2 vakuových kolektorů. 6.9 Kontrola kvality kapaliny Je nutné zkontrolovat, zda je kapalina v instalaci kapalinou dodávanou firmou VIADRUS, zda není rozředěna vodou nebo smíchána s jinými prostředky, které nesplňují atesty příslušných institucí hygieny.!!! POZOR!!! Pouze kapaliny z nabídky firmy VIADRUS jsou 100% zdravotně nezávadné netoxické. Použitím jiných kapalin ztrácíte záruku na celý solární systém Kontrola, zda bylo použito originální vybavení Expanzní nádoba musí být vybrána příslušně dle typu instalace podle vzorce: Vnom nominální velikost modelové nádoby Vobieg objem celého oběhu Vpara objem kolektoru a trubek v parní oblasti Vnom (Vobieg * 0,1 + Vpara * 1,25) * 4,8 Studená instalace musí mít tlak v rozsahu 2 2,5 bar v závislosti na statické výšce. 7. Pokyny k likvidaci výrobku po jeho lhůtě životnosti VIADRUS a.s. je smluvním partnerem firmy EKO KOM a.s. s klientským číslem F Obaly splňují ČSN EN Obaly doporučujeme likvidovat tímto způsobem: - plastová folie, kartónový obal, využijte sběrné suroviny - kovová stahovací páska, využijte sběrné suroviny - dřevěný podklad, je určen pro jedno použití a nelze jej jako výrobek dále využívat. Jeho likvidace podléhá zákonu 477/2001 Sb. a 185/2001 Sb. ve znění pozdějších předpisů. Vzhledem k tomu, že výrobek je konstruován z běžných materiálů, doporučují se jednotlivé části likvidovat takto: - trubkové rozvody, využijte sběrné suroviny - ostatní kovové části, využijte sběrné suroviny - izolační materiál, prostřednictvím firmy zabývající se sběrem a likvidací odpadu - sklo, prostřednictvím firmy zabývající se sběrem a likvidací odpadu - kapalina glycol, prostřednictvím firmy zabývající se sběrem a likvidací odpadu Při ztrátě užitných vlastností výrobku lze využít zpětného odběru výrobku (je-li zaveden), v případě prohlášení původce, že se jedná o odpad, je nakládání s tímto odpadem podle ustanovení platné legislativy příslušné země. 33

34 Informace o obalech pro odběratele VIADRUS a.s., Bezručova Bohumín prohlašuje, že níže uvedený obal splňuje podmínky pro uvádění obalů na trh stanovené zákonem 477/2001 Sb., o obalech a o změně některých zákonů, v platném znění. Níže uvedený obal byl navržen a vyroben podle uvedených platných technických norem. VIADRUS a.s. má k dispozici veškerou technickou dokumentaci vztahující se k prohlášení o souladu a je schopna ji předložit příslušnému kontrolnímu orgánu. Popis obalu (konstrukční typ obalu a jeho součásti): a) ocelová páska b) PP páska c) LDPE strečová fólie d) Akrylátové BOPP lepicí pásky e) vlnitá lepenka a papír f) dřevěná paleta a hranoly g) PP sáčky 1. Prevence snižování zdrojů ČSN EN 13428, ČSN EN ANO 2. Opakované použití ČSN EN NE 3. Recyklace materiálu ČSN EN ANO, NE-i 4. Energetické zhodnocení ČSN EN ANO, NE-a 5. Využití kompostováním a biodegradace ČSN EN 13432, ČSN EN NE 6. Nebezpečné látky ČSN EN 13428, ČSN CR ANO 7. Těžké kovy ČSN CR ANO Informace o plnění povinnosti zpětného odběru Vážený zákazníku, dovoluji si Vás seznámit s plněním povinnosti zpětného odběru v souladu se zákonem č. 477/2001 Sb., zákona o obalech, ve znění pozdějších předpisů, 10, 12 v rámci výrobků produkovaných firmou VIADRUS a.s. VIADRUS a.s. má uzavřenou smlouvu o sdruženém plnění povinnosti zpětného odběru a využití odpadu z obalů s autorizovanou obalovou společností EKO-KOM a.s. a zapojila se do systému sdruženého plnění EKO-KOM a.s. pod klientským identifikačním číslem F V případě nejasností se obracejte na: VIADRUS a.s. manažer kvality a ekologie Bezručova Bohumín či přímo na EKO-KOM a.s. Na Pankráci 1685/17, Praha 4 případně na webových stránkách 34

35 35

36 Datum aktualizace 47/2012 CZ
