1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory Systémy větrání

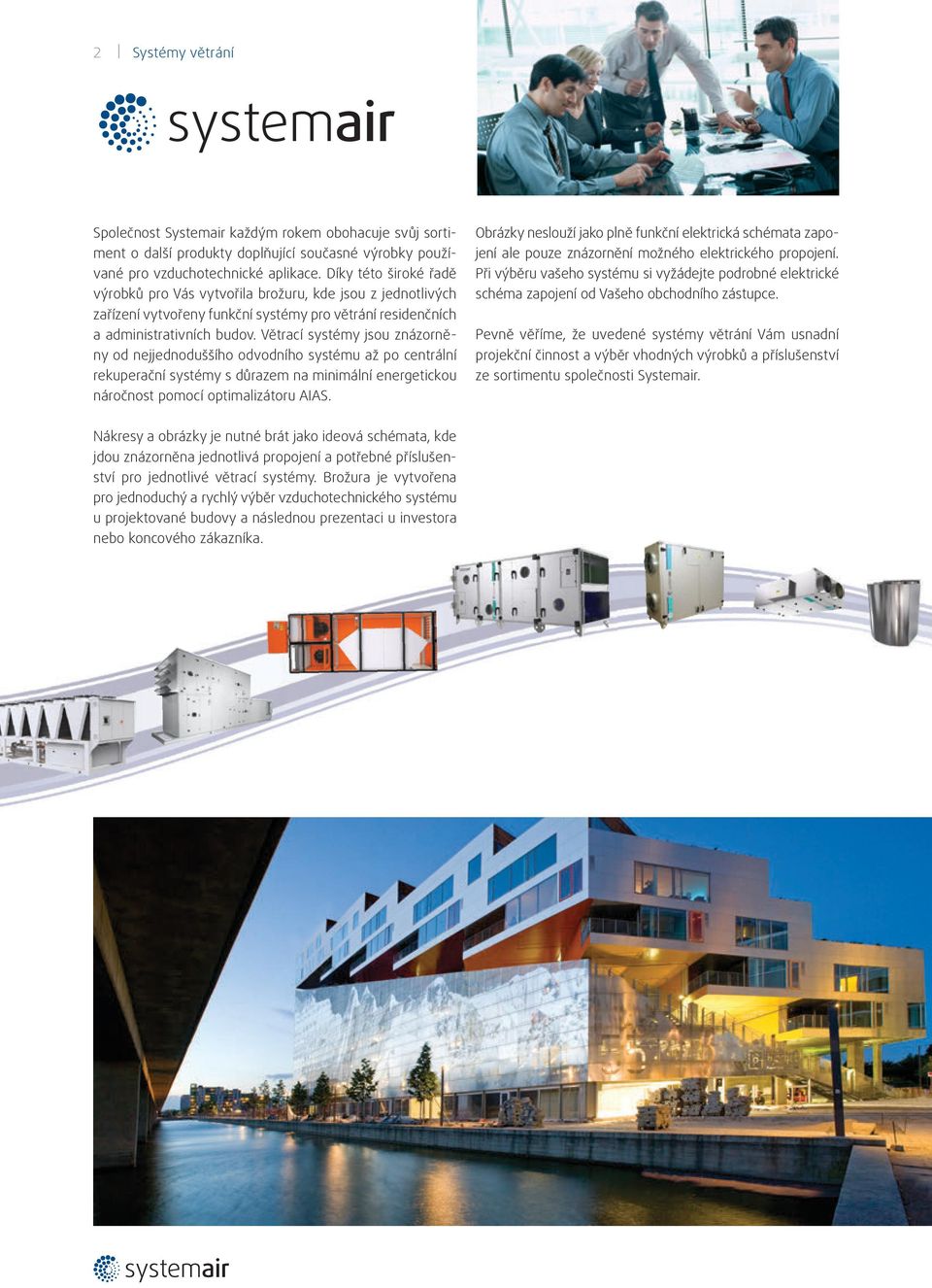

2 Systémy větrání Společnost Systemair každým rokem obohacuje svůj sortiment o další produkty doplňující současné výrobky používané pro vzduchotechnické aplikace. Díky této široké řadě výrobků pro Vás vytvořila brožuru, kde jsou z jednotlivých zařízení vytvořeny funkční systémy pro větrání residenčních a administrativních budov. Větrací systémy jsou znázorněny od nejjednoduššího odvodního systému až po centrální rekuperační systémy s důrazem na minimální energetickou náročnost pomocí optimalizátoru AIAS. Obrázky neslouží jako plně funkční elektrická schémata zapojení ale pouze znázornění možného elektrického propojení. Při výběru vašeho systému si vyžádejte podrobné elektrické schéma zapojení od Vašeho obchodního zástupce. Pevně věříme, že uvedené systémy větrání Vám usnadní projekční činnost a výběr vhodných výrobků a příslušenství ze sortimentu společnosti Systemair. Nákresy a obrázky je nutné brát jako ideová schémata, kde jdou znázorněna jednotlivá propojení a potřebné příslušenství pro jednotlivé větrací systémy. Brožura je vytvořena pro jednoduchý a rychlý výběr vzduchotechnického systému u projektované budovy a následnou prezentaci u investora nebo koncového zákazníka.

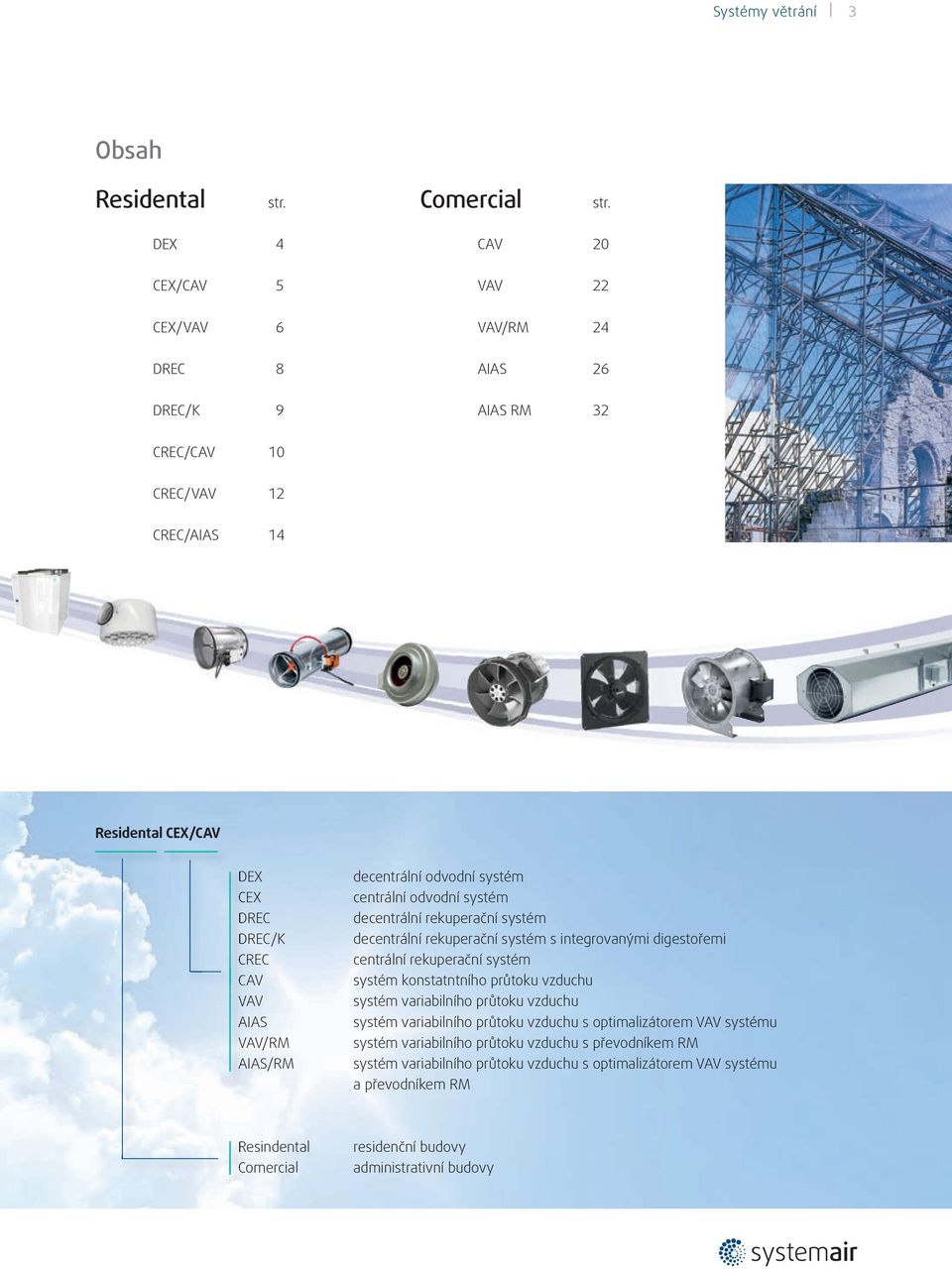

3 Systémy větrání Obsah Residental str. Comercial str. DEX CAV 0 CEX/CAV VAV CEX/VAV 6 VAV/RM DREC 8 AIAS 6 DREC/K 9 AIAS RM CREC/CAV 0 CREC/VAV CREC/AIAS Residental CEX/CAV DEX CEX DREC DREC/K CREC CAV VAV AIAS VAV/RM AIAS/RM decentrální odvodní systém centrální odvodní systém decentrální rekuperační systém decentrální rekuperační systém s integrovanými digestořemi centrální rekuperační systém systém konstatntního průtoku vzduchu systém variabilního průtoku vzduchu systém variabilního průtoku vzduchu s optimalizátorem VAV systému systém variabilního průtoku vzduchu s převodníkem RM systém variabilního průtoku vzduchu s optimalizátorem VAV systému a převodníkem RM Resindental Comercial residenční budovy administrativní budovy

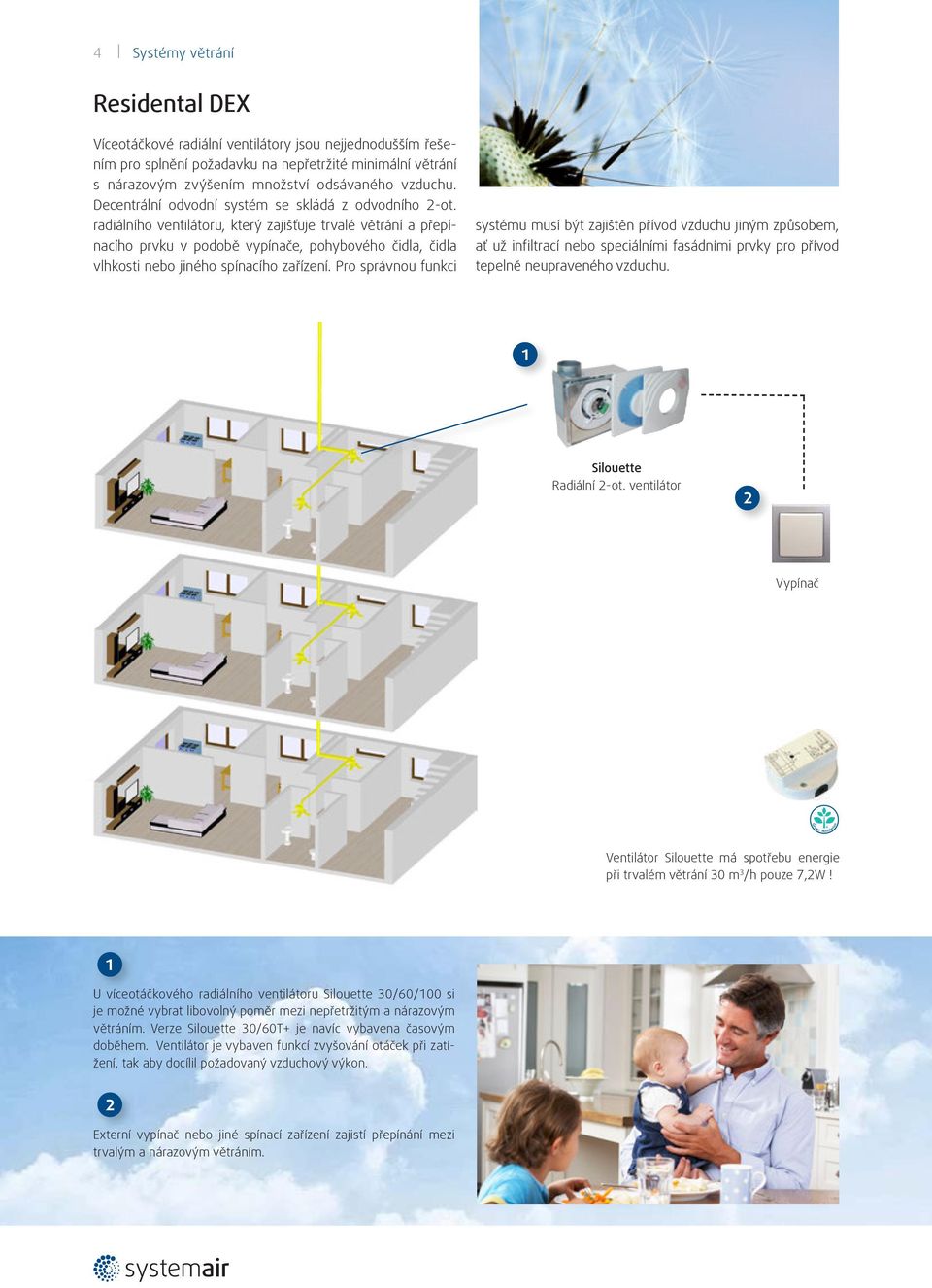

4 Systémy větrání Residental DEX Víceotáčkové radiální ventilátory jsou nejjednodušším řešením pro splnění požadavku na nepřetržité minimální větrání s nárazovým zvýšením množství odsávaného vzduchu. Decentrální odvodní systém se skládá z odvodního -ot. radiálního ventilátoru, který zajišťuje trvalé větrání a přepínacího prvku v podobě vypínače, pohybového čidla, čidla vlhkosti nebo jiného spínacího zařízení. Pro správnou funkci systému musí být zajištěn přívod vzduchu jiným způsobem, ať už infiltrací nebo speciálními fasádními prvky pro přívod tepelně neupraveného vzduchu. Silouette Radiální -ot. ventilátor Vypínač Ventilátor Silouette má spotřebu energie při trvalém větrání 0 m /h pouze 7,W! U víceotáčkového radiálního ventilátoru Silouette 0/60/00 si je možné vybrat libovolný poměr mezi nepřetržitým a nárazovým větráním. Verze Silouette 0/60T+ je navíc vybavena časovým doběhem. Ventilátor je vybaven funkcí zvyšování otáček při zatížení, tak aby docílil požadovaný vzduchový výkon. Externí vypínač nebo jiné spínací zařízení zajistí přepínání mezi trvalým a nárazovým větráním.

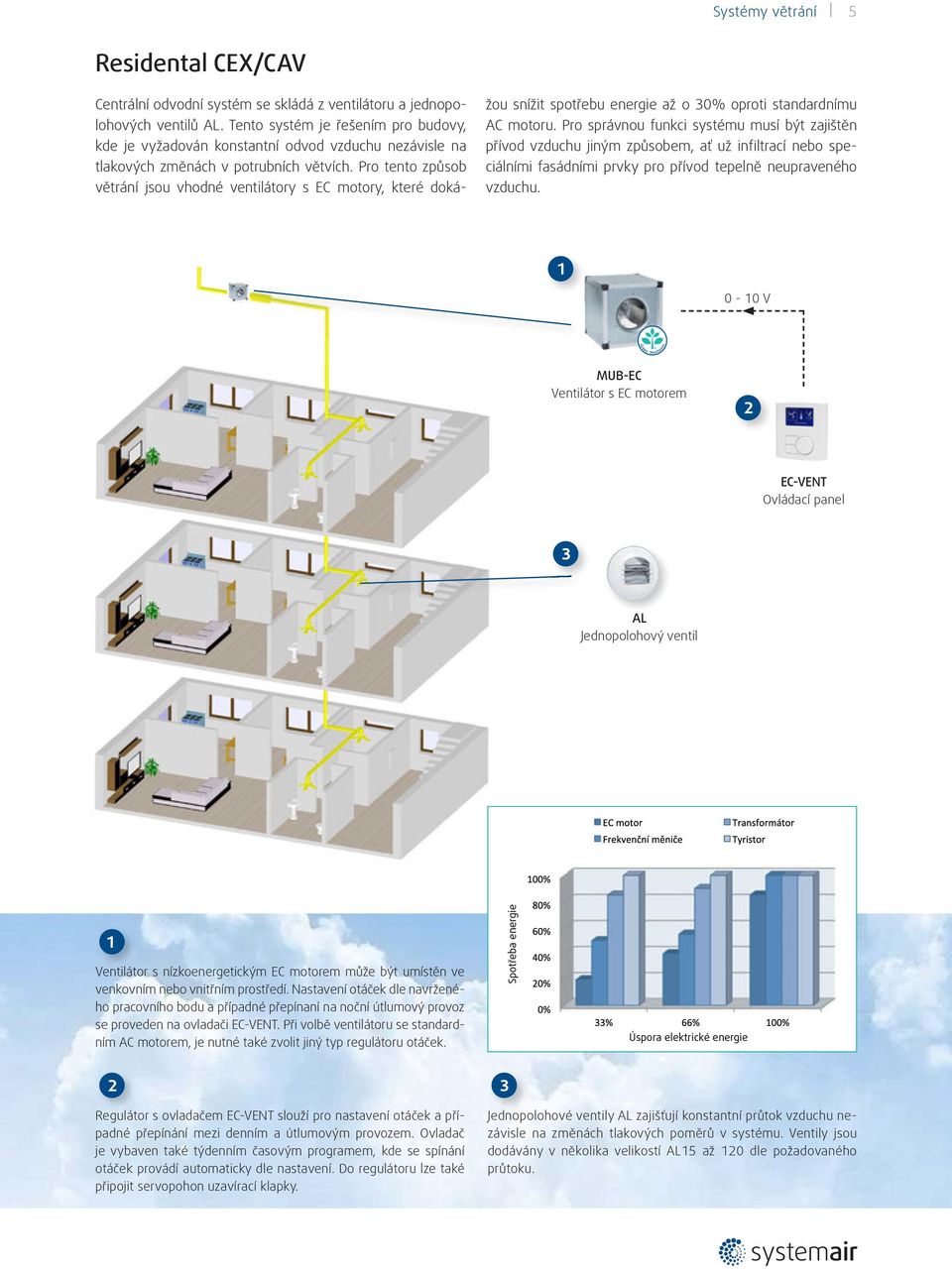

5 Systémy větrání Residental CEX/CAV Centrální odvodní systém se skládá z ventilátoru a jednopolohových ventilů AL. Tento systém je řešením pro budovy, kde je vyžadován konstantní odvod vzduchu nezávisle na tlakových změnách v potrubních větvích. Pro tento způsob větrání jsou vhodné ventilátory s EC motory, které dokážou snížit spotřebu energie až o 0% oproti standardnímu AC motoru. Pro správnou funkci systému musí být zajištěn přívod vzduchu jiným způsobem, ať už infiltrací nebo speciálními fasádními prvky pro přívod tepelně neupraveného vzduchu. 0-0 V MUB-EC Ventilátor s EC motorem EC-VENT AL Jednopolohový ventil Ventilátor s nízkoenergetickým EC motorem může být umístěn ve venkovním nebo vnitřním prostředí. Nastavení otáček dle navrženého pracovního bodu a případné přepínaní na noční útlumový provoz se proveden na ovladači EC-VENT. Při volbě ventilátoru se standardním AC motorem, je nutné také zvolit jiný typ regulátoru otáček. Spotřeba energie Úspora elektrické energie Regulátor s ovladačem EC-VENT slouží pro nastavení otáček a případné přepínání mezi denním a útlumovým provozem. Ovladač je vybaven také týdenním časovým programem, kde se spínání otáček provádí automaticky dle nastavení. Do regulátoru lze také připojit servopohon uzavírací klapky. Jednopolohové ventily AL zajišťují konstantní průtok vzduchu nezávisle na změnách tlakových poměrů v systému. Ventily jsou dodávány v několika velikostí AL až 0 dle požadovaného průtoku.

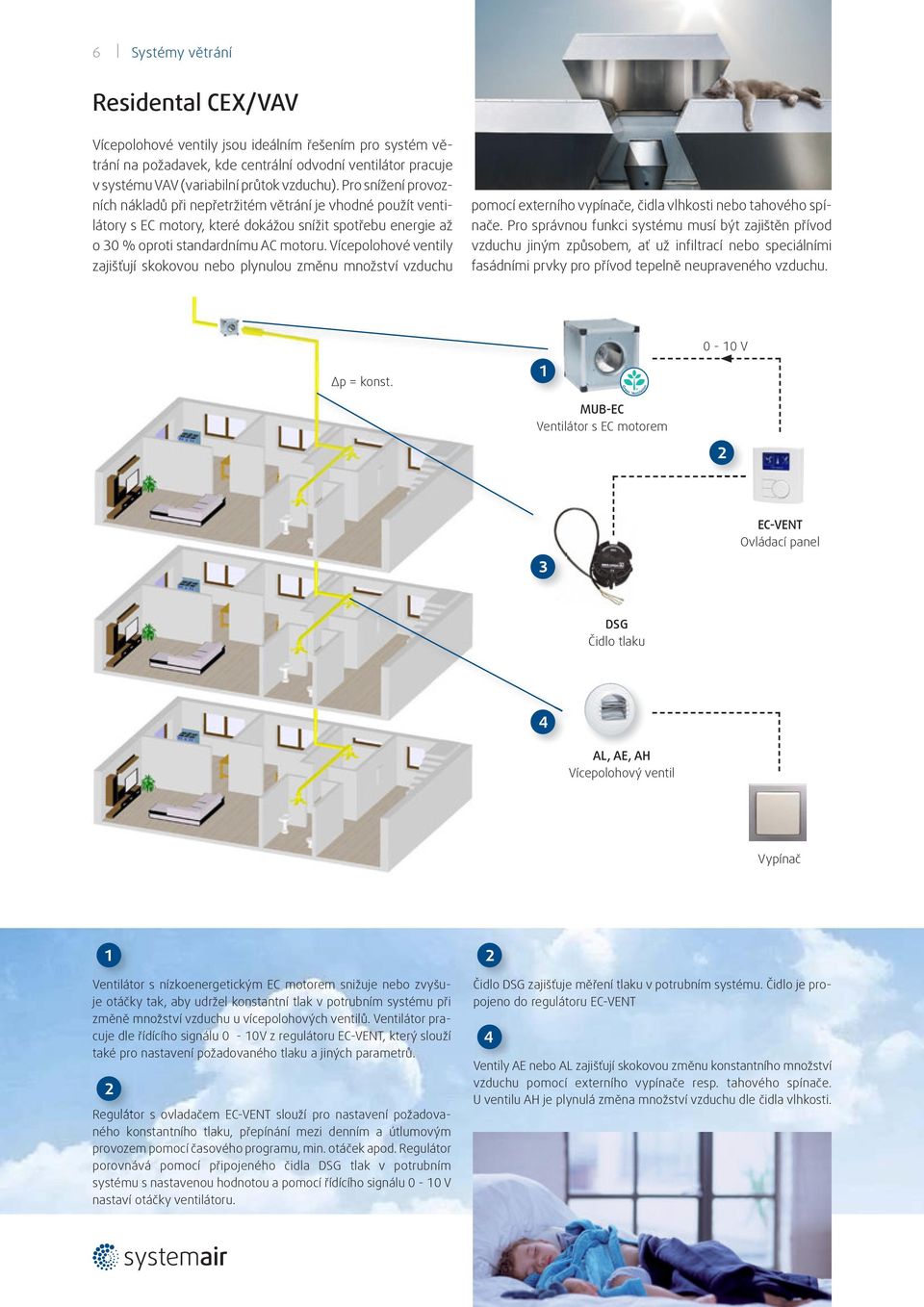

6 6 Systémy větrání Residental CEX/VAV Vícepolohové ventily jsou ideálním řešením pro systém větrání na požadavek, kde centrální odvodní ventilátor pracuje v systému VAV (variabilní průtok vzduchu). Pro snížení provozních nákladů při nepřetržitém větrání je vhodné použít ventilátory s EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru. Vícepolohové ventily zajišťují skokovou nebo plynulou změnu množství vzduchu pomocí externího vypínače, čidla vlhkosti nebo tahového spínače. Pro správnou funkci systému musí být zajištěn přívod vzduchu jiným způsobem, ať už infiltrací nebo speciálními fasádními prvky pro přívod tepelně neupraveného vzduchu. p = konst. MUB-EC Ventilátor s EC motorem 0-0 V EC-VENT DSG Čidlo tlaku AL, AE, AH Vícepolohový ventil Vypínač Ventilátor s nízkoenergetickým EC motorem snižuje nebo zvyšuje otáčky tak, aby udržel konstantní tlak v potrubním systému při změně množství vzduchu u vícepolohových ventilů. Ventilátor pracuje dle řídícího signálu 0-0V z regulátoru EC-VENT, který slouží také pro nastavení požadovaného tlaku a jiných parametrů. Regulátor s ovladačem EC-VENT slouží pro nastavení požadovaného konstantního tlaku, přepínání mezi denním a útlumovým provozem pomocí časového programu, min. otáček apod. Regulátor porovnává pomocí připojeného čidla DSG tlak v potrubním systému s nastavenou hodnotou a pomocí řídícího signálu 0-0 V nastaví otáčky ventilátoru. Čidlo DSG zajišťuje měření tlaku v potrubním systému. Čidlo je propojeno do regulátoru EC-VENT Ventily AE nebo AL zajišťují skokovou změnu konstantního množství vzduchu pomocí externího vypínače resp. tahového spínače. U ventilu AH je plynulá změna množství vzduchu dle čidla vlhkosti.

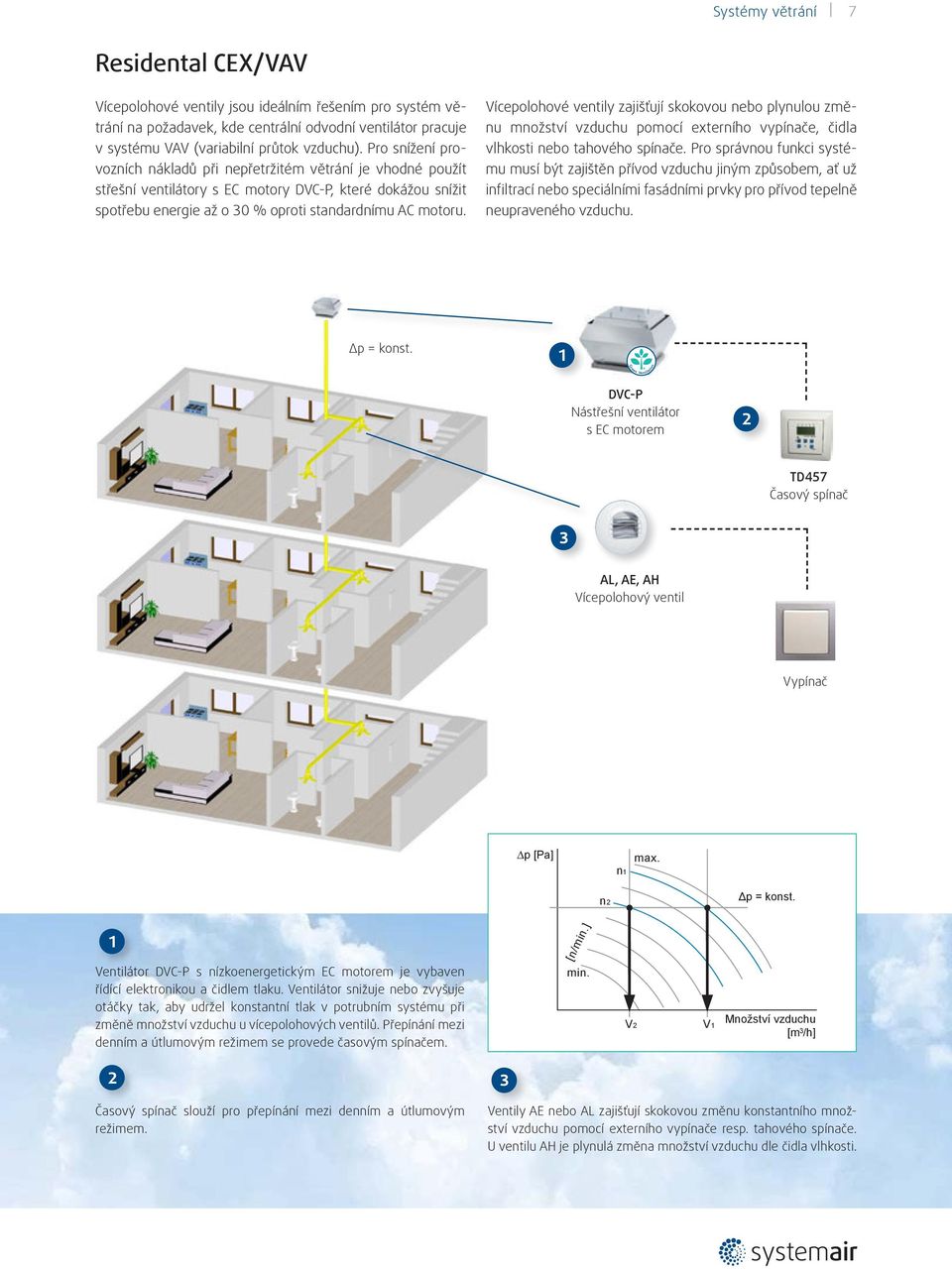

7 Systémy větrání 7 Residental CEX/VAV Vícepolohové ventily jsou ideálním řešením pro systém větrání na požadavek, kde centrální odvodní ventilátor pracuje v systému VAV (variabilní průtok vzduchu). Pro snížení provozních nákladů při nepřetržitém větrání je vhodné použít střešní ventilátory s EC motory DVC-P, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru. Vícepolohové ventily zajišťují skokovou nebo plynulou změnu množství vzduchu pomocí externího vypínače, čidla vlhkosti nebo tahového spínače. Pro správnou funkci systému musí být zajištěn přívod vzduchu jiným způsobem, ať už infiltrací nebo speciálními fasádními prvky pro přívod tepelně neupraveného vzduchu. p = konst. DVC-P Nástřešní ventilátor s EC motorem TD7 Časový spínač AL, AE, AH Vícepolohový ventil Vypínač p [Pa] n max. n Δp = konst. Ventilátor DVC-P s nízkoenergetickým EC motorem je vybaven řídící elektronikou a čidlem tlaku. Ventilátor snižuje nebo zvyšuje otáčky tak, aby udržel konstantní tlak v potrubním systému při změně množství vzduchu u vícepolohových ventilů. Přepínání mezi denním a útlumovým režimem se provede časovým spínačem. [n/min.] min. V V Množství vzduchu [m /h] Časový spínač slouží pro přepínání mezi denním a útlumovým režimem. Ventily AE nebo AL zajišťují skokovou změnu konstantního množství vzduchu pomocí externího vypínače resp. tahového spínače. U ventilu AH je plynulá změna množství vzduchu dle čidla vlhkosti.

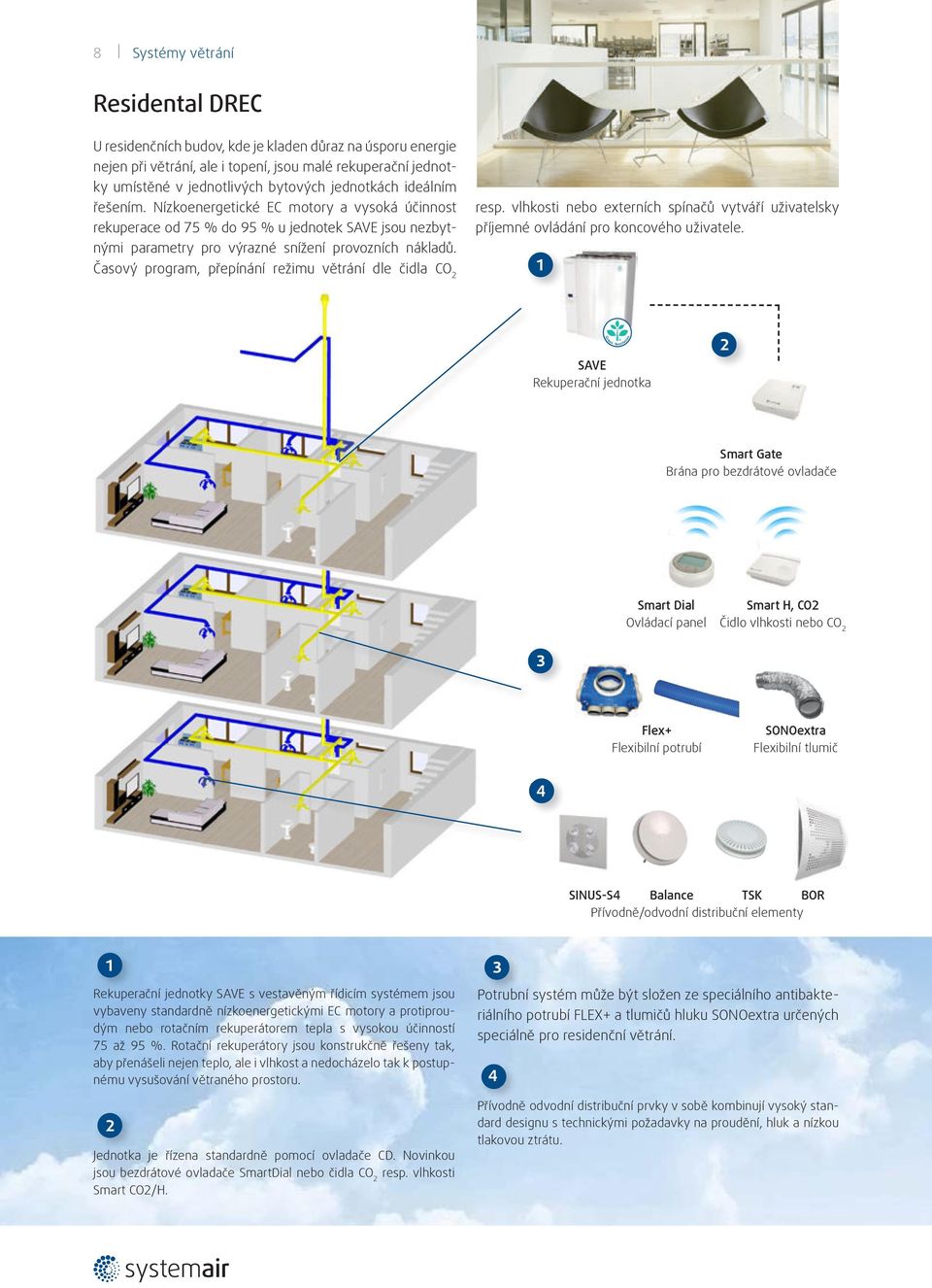

8 8 Systémy větrání Residental DREC U residenčních budov, kde je kladen důraz na úsporu energie nejen při větrání, ale i topení, jsou malé rekuperační jednotky umístěné v jednotlivých bytových jednotkách ideálním řešením. Nízkoenergetické EC motory a vysoká účinnost rekuperace od 7 % do 9 % u jednotek SAVE jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Časový program, přepínání režimu větrání dle čidla CO resp. vlhkosti nebo externích spínačů vytváří uživatelsky příjemné ovládání pro koncového uživatele. SAVE Rekuperační jednotka Smart Gate Brána pro bezdrátové ovladače Smart Dial Smart H, CO Čidlo vlhkosti nebo CO Flex+ Flexibilní potrubí SONOextra Flexibilní tlumič SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy Rekuperační jednotky SAVE s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Rotační rekuperátory jsou konstrukčně řešeny tak, aby přenášeli nejen teplo, ale i vlhkost a nedocházelo tak k postupnému vysušování větraného prostoru. Jednotka je řízena standardně pomocí ovladače CD. Novinkou jsou bezdrátové ovladače SmartDial nebo čidla CO resp. vlhkosti Smart CO/H. Potrubní systém může být složen ze speciálního antibakteriálního potrubí FLEX+ a tlumičů hluku SONOextra určených speciálně pro residenční větrání. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu.

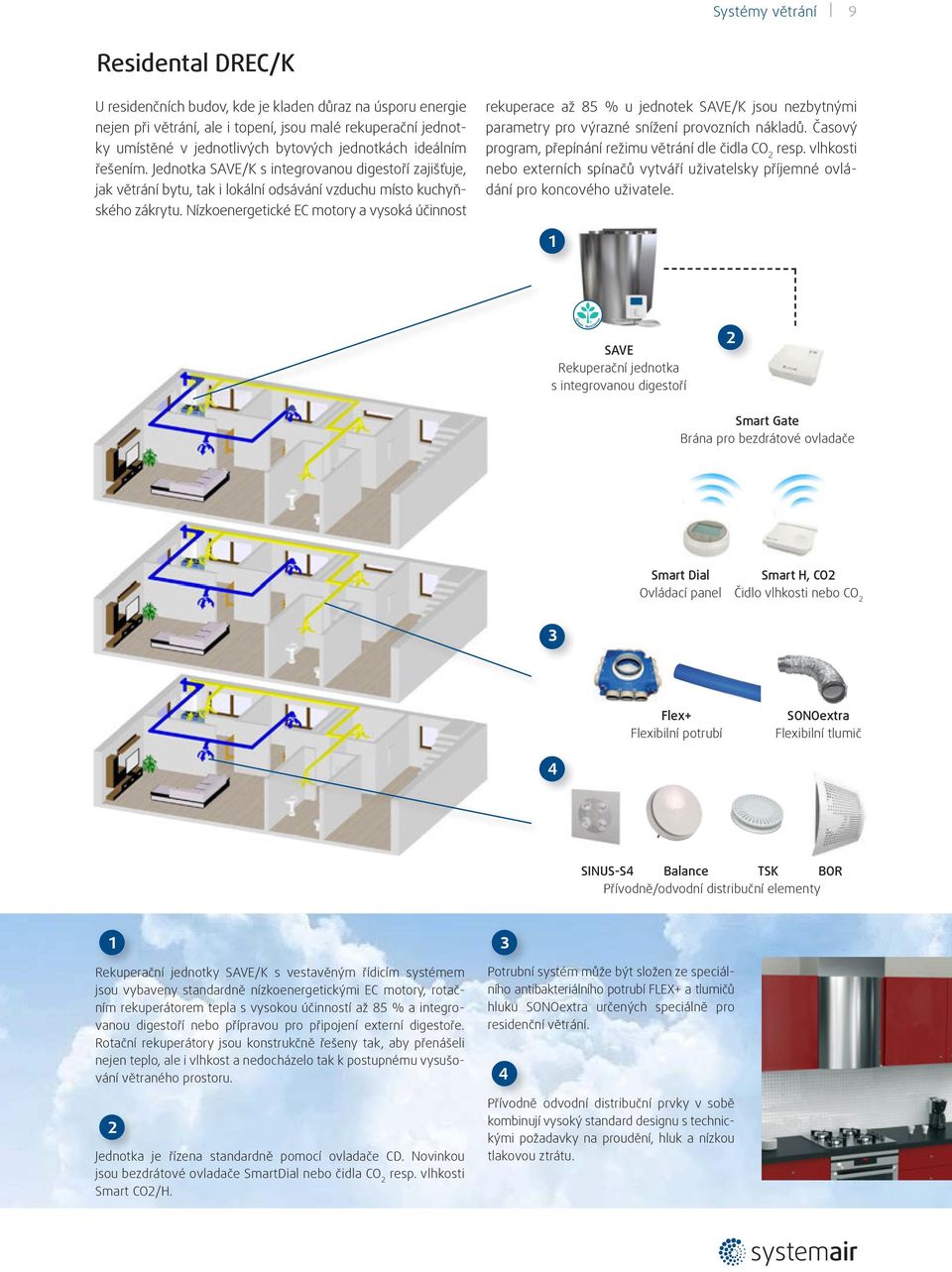

9 Systémy větrání 9 Residental DREC/K U residenčních budov, kde je kladen důraz na úsporu energie nejen při větrání, ale i topení, jsou malé rekuperační jednotky umístěné v jednotlivých bytových jednotkách ideálním řešením. Jednotka SAVE/K s integrovanou digestoří zajišťuje, jak větrání bytu, tak i lokální odsávání vzduchu místo kuchyňského zákrytu. Nízkoenergetické EC motory a vysoká účinnost rekuperace až 8 % u jednotek SAVE/K jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Časový program, přepínání režimu větrání dle čidla CO resp. vlhkosti nebo externích spínačů vytváří uživatelsky příjemné ovládání pro koncového uživatele. SAVE Rekuperační jednotka s integrovanou digestoří Smart Gate Brána pro bezdrátové ovladače Smart Dial Smart H, CO Čidlo vlhkosti nebo CO Flex+ Flexibilní potrubí SONOextra Flexibilní tlumič SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy Rekuperační jednotky SAVE/K s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory, rotačním rekuperátorem tepla s vysokou účinností až 8 % a integrovanou digestoří nebo přípravou pro připojení externí digestoře. Rotační rekuperátory jsou konstrukčně řešeny tak, aby přenášeli nejen teplo, ale i vlhkost a nedocházelo tak k postupnému vysušování větraného prostoru. Jednotka je řízena standardně pomocí ovladače CD. Novinkou jsou bezdrátové ovladače SmartDial nebo čidla CO resp. vlhkosti Smart CO/H. Potrubní systém může být složen ze speciálního antibakteriálního potrubí FLEX+ a tlumičů hluku SONOextra určených speciálně pro residenční větrání. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu.

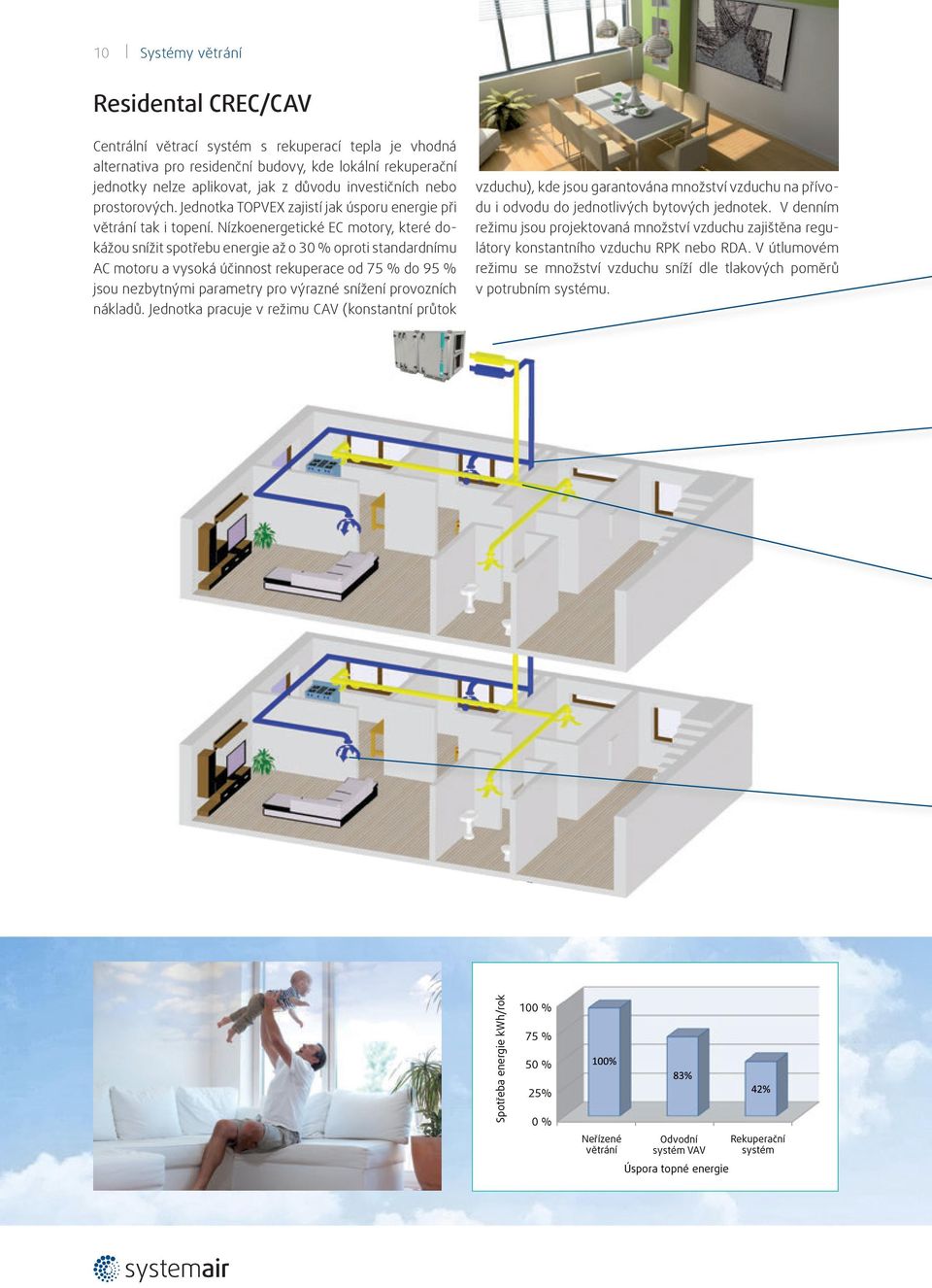

10 0 Systémy větrání Residental CREC/CAV Centrální větrací systém s rekuperací tepla je vhodná alternativa pro residenční budovy, kde lokální rekuperační jednotky nelze aplikovat, jak z důvodu investičních nebo prostorových. Jednotka TOPVEX zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Jednotka pracuje v režimu CAV (konstantní průtok vzduchu), kde jsou garantována množství vzduchu na přívodu i odvodu do jednotlivých bytových jednotek. V denním režimu jsou projektovaná množství vzduchu zajištěna regulátory konstantního vzduchu RPK nebo RDA. V útlumovém režimu se množství vzduchu sníží dle tlakových poměrů v potrubním systému. Spotřeba energie kwh/rok 00 % 7 % 0 % % 0 % Neřízené větrání Odvodní systém VAV Úspora topné energie Rekuperační systém

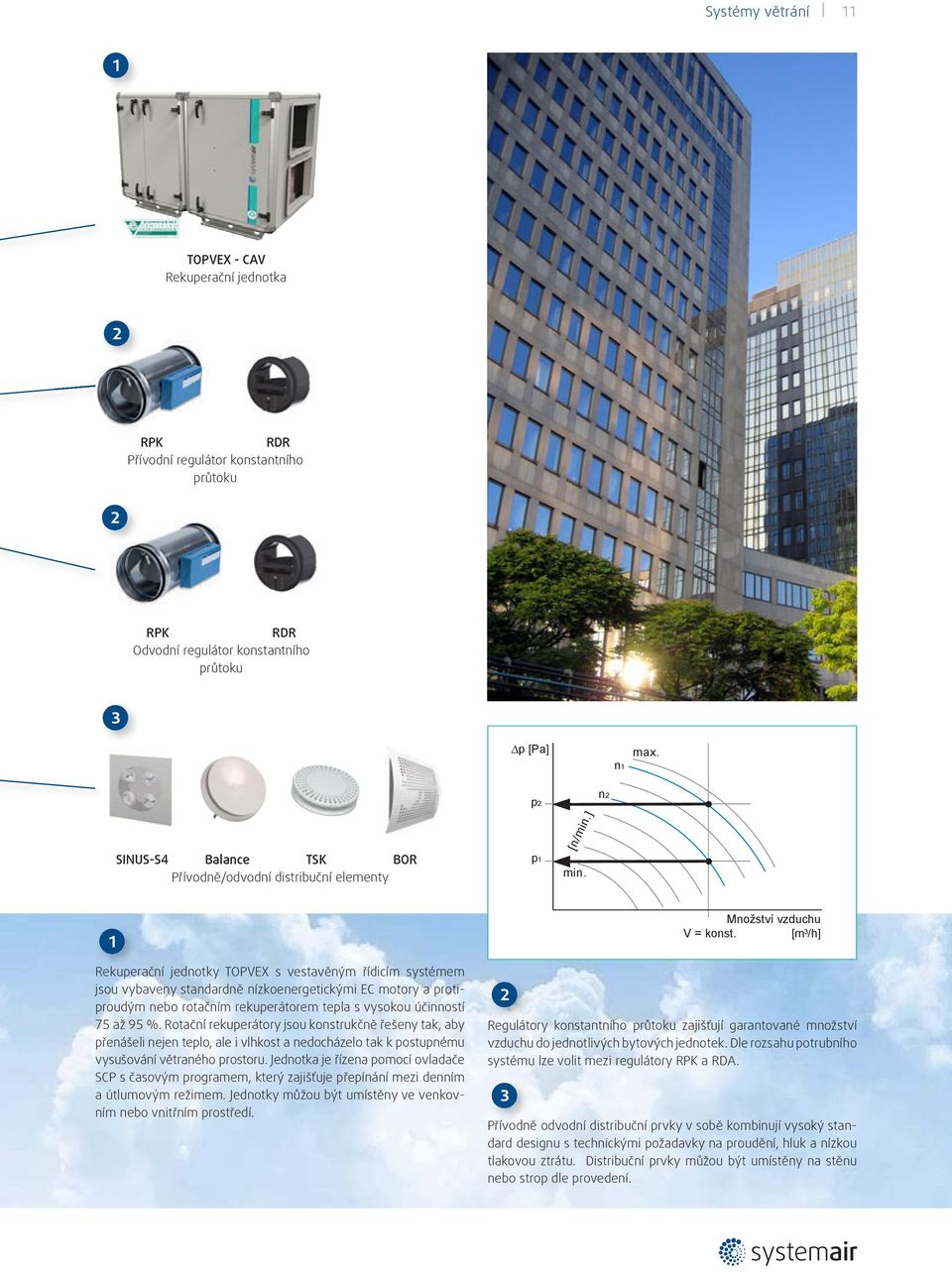

11 Systémy větrání TOPVEX - CAV Rekuperační jednotka RPK RDR Přívodní regulátor konstantního průtoku RPK RDR Odvodní regulátor konstantního průtoku p [Pa] n max. SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy p p [n/min.] min. n Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Rotační rekuperátory jsou konstrukčně řešeny tak, aby přenášeli nejen teplo, ale i vlhkost a nedocházelo tak k postupnému vysušování větraného prostoru. Jednotka je řízena pomocí ovladače SCP s časovým programem, který zajišťuje přepínání mezi denním a útlumovým režimem. Jednotky můžou být umístěny ve venkovním nebo vnitřním prostředí. Regulátory konstantního průtoku zajišťují garantované množství vzduchu do jednotlivých bytových jednotek. Dle rozsahu potrubního systému lze volit mezi regulátory RPK a RDA. Množství vzduchu V = konst. [m /h] Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

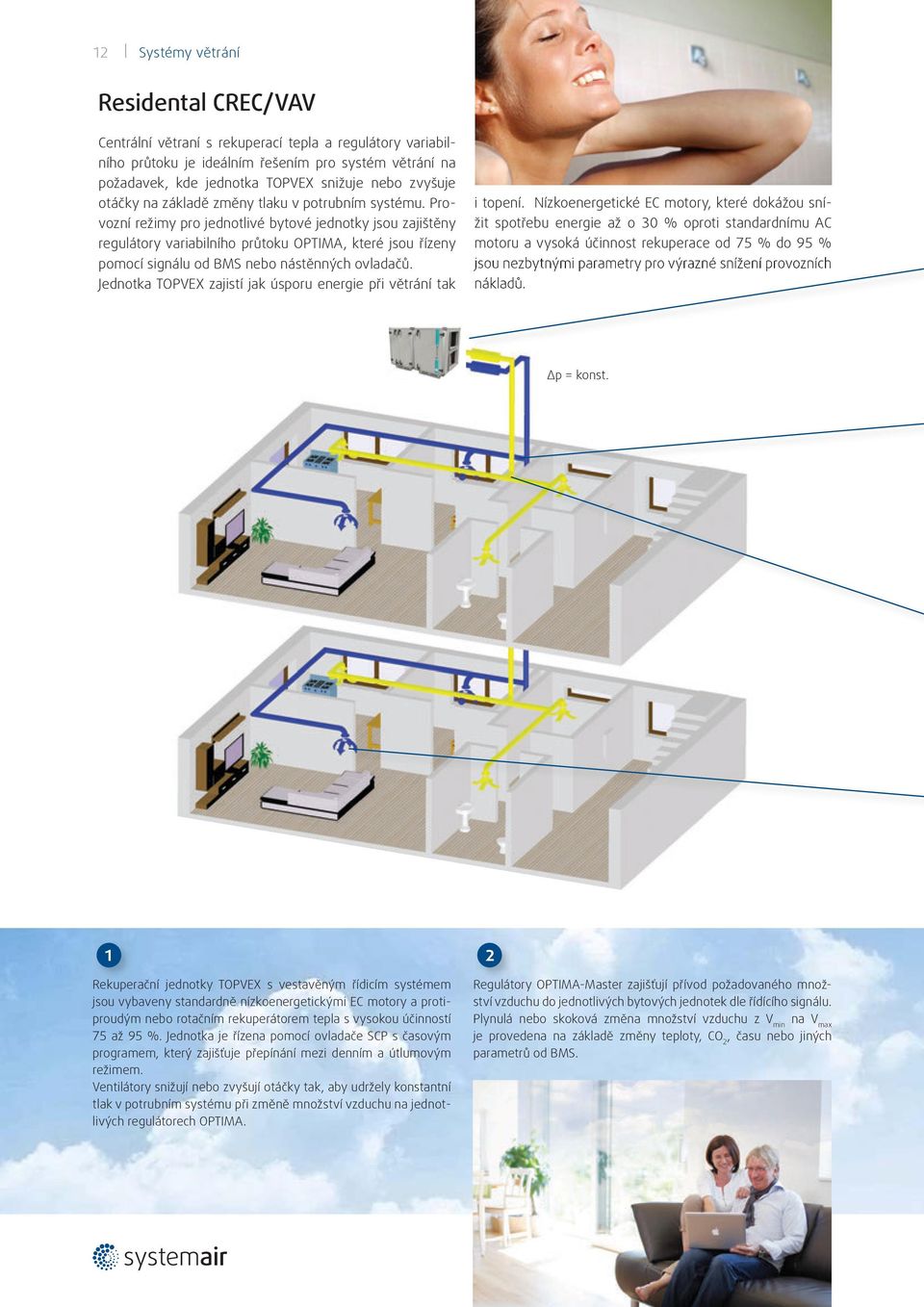

12 Systémy větrání Residental CREC/VAV Centrální větraní s rekuperací tepla a regulátory variabilního průtoku je ideálním řešením pro systém větrání na požadavek, kde jednotka TOPVEX snižuje nebo zvyšuje otáčky na základě změny tlaku v potrubním systému. Provozní režimy pro jednotlivé bytové jednotky jsou zajištěny regulátory variabilního průtoku OPTIMA, které jsou řízeny pomocí signálu od BMS nebo nástěnných ovladačů. Jednotka TOPVEX zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. p = konst. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Jednotka je řízena pomocí ovladače SCP s časovým programem, který zajišťuje přepínání mezi denním a útlumovým režimem. Ventilátory snižují nebo zvyšují otáčky tak, aby udržely konstantní tlak v potrubním systému při změně množství vzduchu na jednotlivých regulátorech OPTIMA. Regulátory OPTIMA-Master zajišťují přívod požadovaného množství vzduchu do jednotlivých bytových jednotek dle řídícího signálu. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů od BMS.

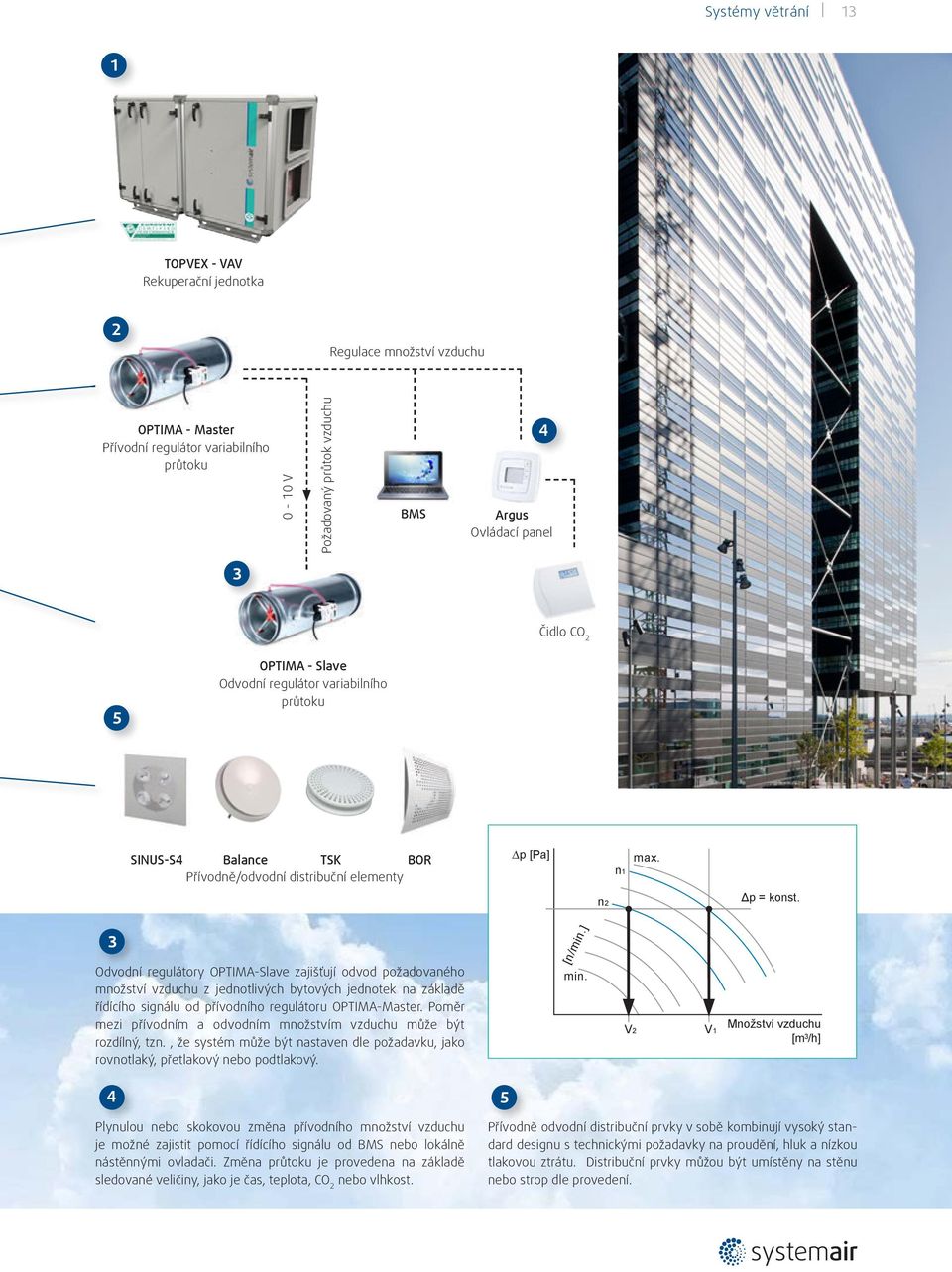

13 Systémy větrání TOPVEX - VAV Rekuperační jednotka Regulace množství vzduchu OPTIMA - Master Přívodní regulátor variabilního průtoku 0-0 V Požadovaný průtok vzduchu BMS Argus Čidlo CO OPTIMA - Slave Odvodní regulátor variabilního průtoku SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy p [Pa] n max. n Δp = konst. Odvodní regulátory OPTIMA-Slave zajišťují odvod požadovaného množství vzduchu z jednotlivých bytových jednotek na základě řídícího signálu od přívodního regulátoru OPTIMA-Master. Poměr mezi přívodním a odvodním množstvím vzduchu může být rozdílný, tzn., že systém může být nastaven dle požadavku, jako rovnotlaký, přetlakový nebo podtlakový. [n/min.] min. V V Množství vzduchu [m /h] Plynulou nebo skokovou změna přívodního množství vzduchu je možné zajistit pomocí řídícího signálu od BMS nebo lokálně nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

14 Systémy větrání Residental CREC/AIAS Centrální větraní s rekuperací tepla, regulátory variabilního průtoku a optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Provozní režimy pro jednotlivé bytové jednotky jsou zajištěny regulátory variabilního průtoku s ModBus komunikací OPTIMA-MOD, které jsou řízeny dle signálu od nástěnného ovladače Argus. Jednotka zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA-MOD. Spotřeba energie Úspora elektrické energie Přívodní a odvodní regulátory s ModBus komunikací OPTIMA-MOD zajišťují přívod požadovaného množství vzduchu do jednotlivých bytových jednotek dle signálu nástěnného ovladače Argus. Plynulá nebo skoková změna množství vzduchu Je provedena na základě změny teploty, CO, času nebo jiných parametrů na ovladači Argus. ModBus komunikace slouží pro řízení a snímání polohy listu regulátorů.

15 Systémy větrání 0-0 V SCP TOPVEX Rekuperační jednotka Max. 0 ks VAV boxů ModBus komunikace Combox OPTIMA-MOD Přívodní / odvodní regulátor variabilního průtoku Exoline Argus Čidlo PIR Čidlo CO Okenní kontakt p [Pa] [n/min.] n max. n min. SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy V V Množství vzduchu [m /h] Combox Modul Combox s ovládacím panelem SCP slouží pro snímání aktuální polohy listů na jednotlivých regulátorech OPTIMA-MOD, řízení změny množství vzduchu v jednotlivých bytových jednotkách a nastavení minimálních otáček u přívodního a odvodního ventilátoru. Combox komunikuje s regulátory OPTIMA-MOD pomocí ModBus komunikace a s nástěnným ovladačem Argus pomocí komunikace Exoline. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu je možné připojit až 0 ks přívodních a odvodních regulátorů OPTIMA-MOD. Při vyšším počtu regulátorů OPTIMA-MOD je možné neomezeně řetězit moduly Combox. Nástěnný ovladač Argus zajišťuje plynulou nebo skokovou změnu množství vzduchu z V min na V max v jednotlivých bytových jednotkách. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Ovladač Argus komunikuje s modulem Combox pomocí Exoline. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

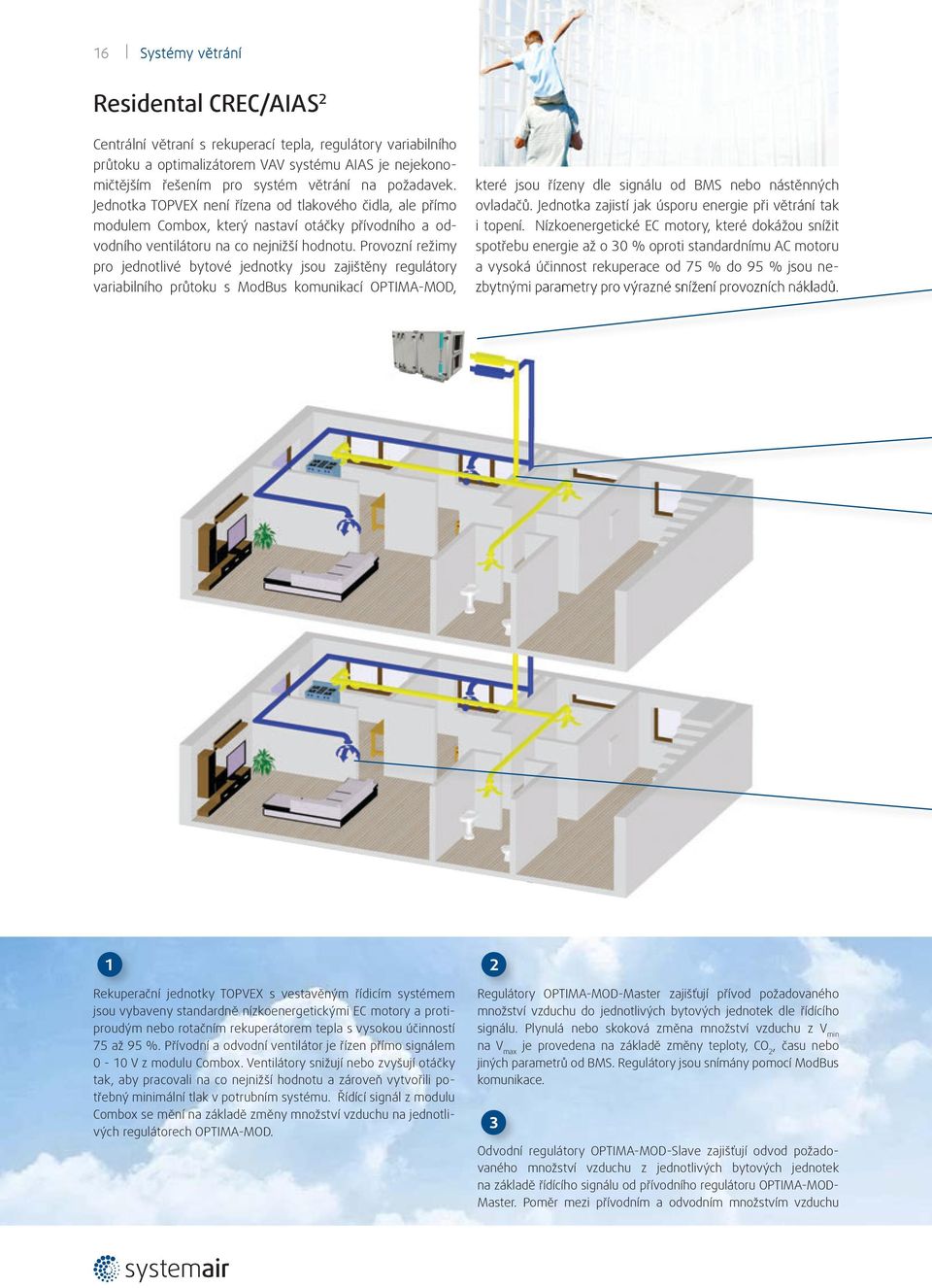

16 6 Systémy větrání Residental CREC/AIAS Centrální větraní s rekuperací tepla, regulátory variabilního průtoku a optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Provozní režimy pro jednotlivé bytové jednotky jsou zajištěny regulátory variabilního průtoku s ModBus komunikací OPTIMA-MOD, které jsou řízeny dle signálu od BMS nebo nástěnných ovladačů. Jednotka zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou ne- zbytnými parametry pro výrazné snížení provozních nákladů. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA-MOD. Regulátory OPTIMA-MOD-Master zajišťují přívod požadovaného množství vzduchu do jednotlivých bytových jednotek dle řídícího signálu. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů od BMS. Regulátory jsou snímány pomocí ModBus komunikace. Odvodní regulátory OPTIMA-MOD-Slave zajišťují odvod požado- vaného množství vzduchu z jednotlivých bytových jednotek na základě řídícího signálu od přívodního regulátoru OPTIMA-MOD- Master. Poměr mezi přívodním a odvodním množstvím vzduchu

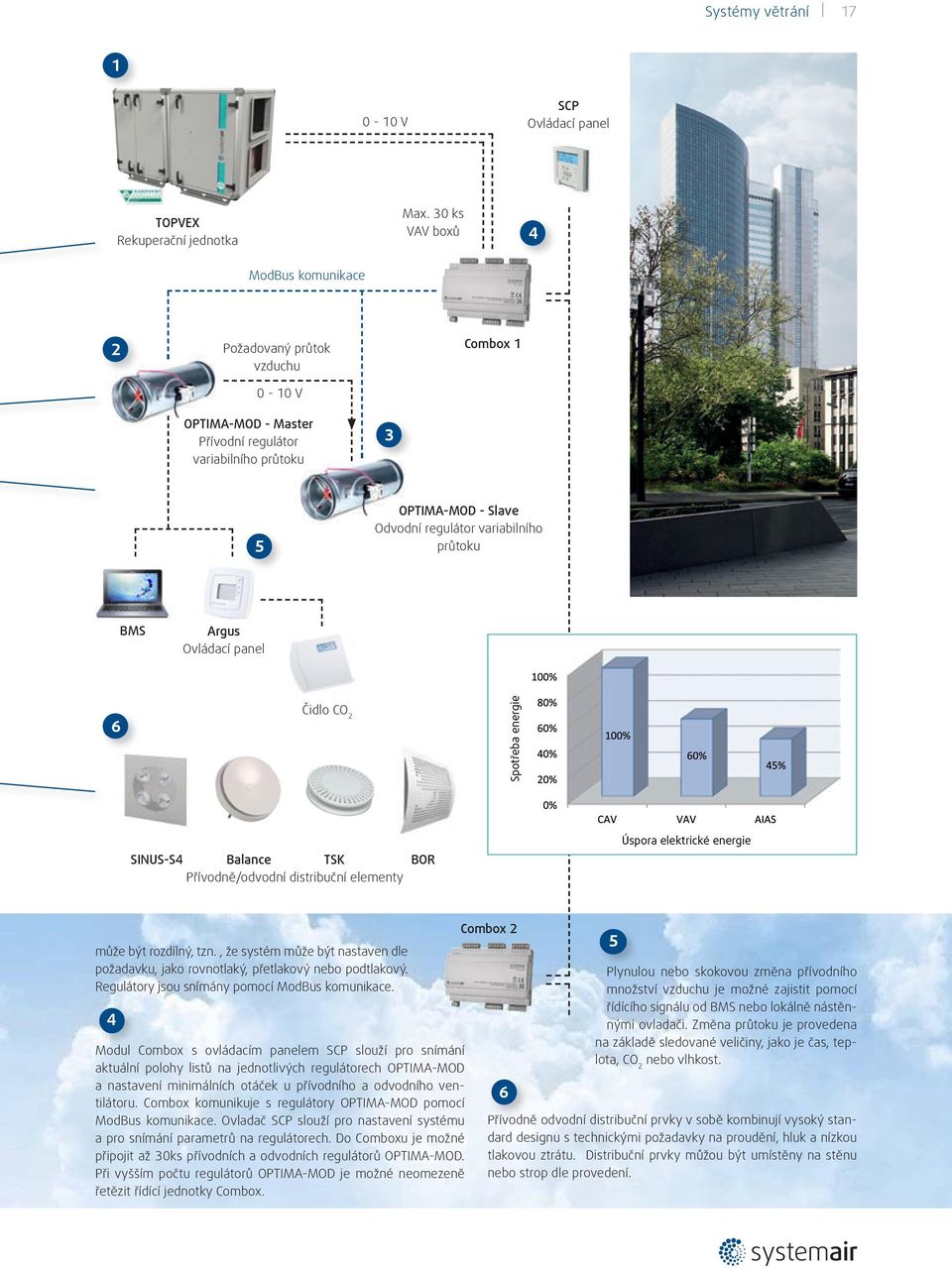

17 Systémy větrání V SCP TOPVEX Rekuperační jednotka Max. 0 ks VAV boxů ModBus komunikace Požadovaný průtok vzduchu 0-0 V Combox OPTIMA-MOD - Master Přívodní regulátor variabilního průtoku OPTIMA-MOD - Slave Odvodní regulátor variabilního průtoku BMS Argus 6 Čidlo CO Spotřeba energie SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy Úspora elektrické energie může být rozdílný, tzn., že systém může být nastaven dle požadavku, jako rovnotlaký, přetlakový nebo podtlakový. Regulátory jsou snímány pomocí ModBus komunikace. Modul Combox s ovládacím panelem SCP slouží pro snímání aktuální polohy listů na jednotlivých regulátorech OPTIMA-MOD a nastavení minimálních otáček u přívodního a odvodního ventilátoru. Combox komunikuje s regulátory OPTIMA-MOD pomocí ModBus komunikace. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu je možné připojit až 0ks přívodních a odvodních regulátorů OPTIMA-MOD. Při vyšším počtu regulátorů OPTIMA-MOD je možné neomezeně řetězit řídící jednotky Combox. Combox 6 Plynulou nebo skokovou změna přívodního množství vzduchu je možné zajistit pomocí řídícího signálu od BMS nebo lokálně nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

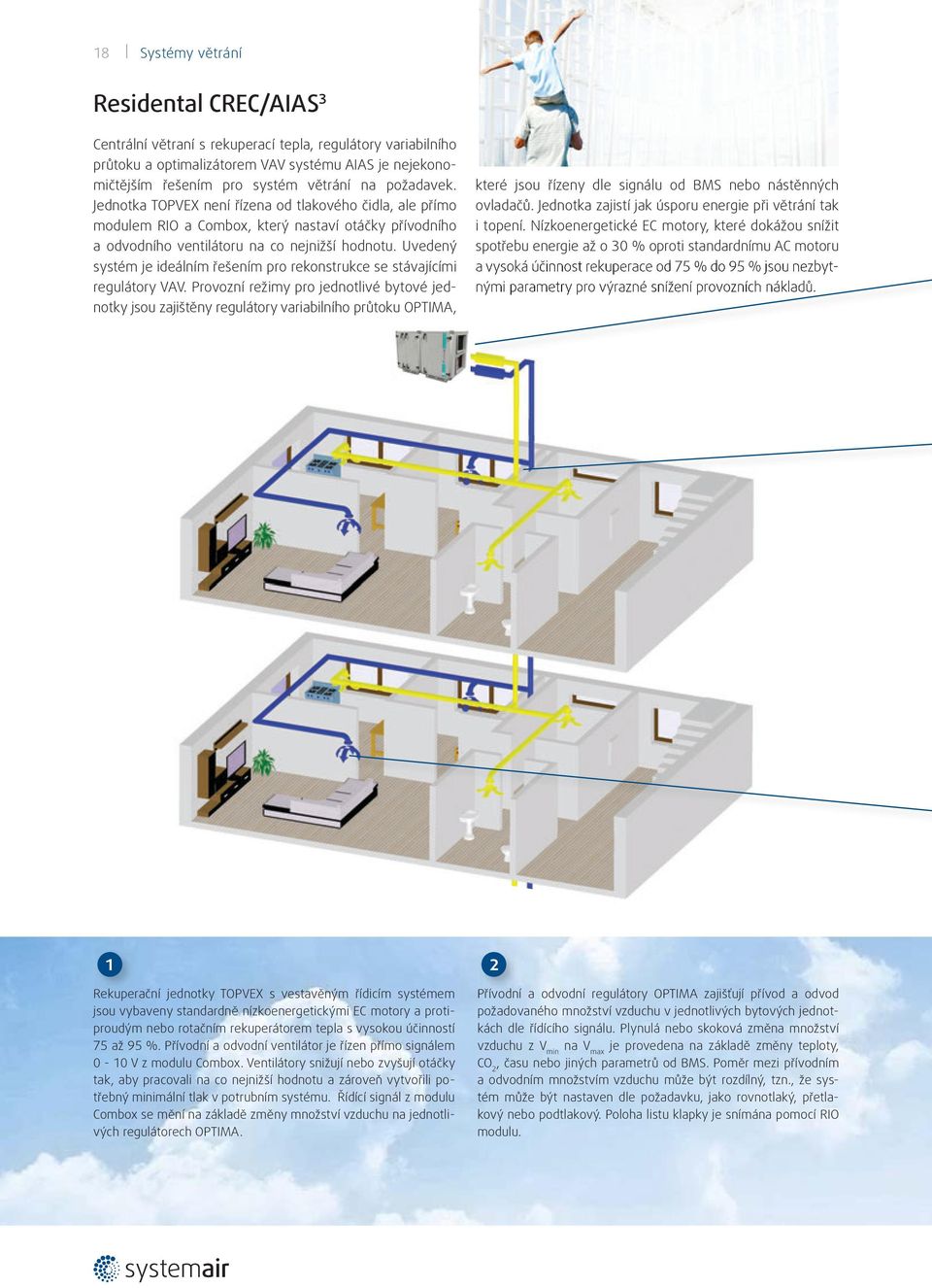

18 8 Systémy větrání Residental CREC/AIAS Centrální větraní s rekuperací tepla, regulátory variabilního průtoku a optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem RIO a Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Uvedený systém je ideálním řešením pro rekonstrukce se stávajícími regulátory VAV. Provozní režimy pro jednotlivé bytové jednotky jsou zajištěny regulátory variabilního průtoku OPTIMA, které jsou řízeny dle signálu od BMS nebo nástěnných ovladačů. Jednotka zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbyt- nými parametry pro výrazné snížení provozních nákladů. p = konst. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA. Přívodní a odvodní regulátory OPTIMA zajišťují přívod a odvod požadovaného množství vzduchu v jednotlivých bytových jednotkách dle řídícího signálu. Ply nulá nebo skoková změna množství vzduchu z V min na V max je prove dena na základě změny teploty, CO, času nebo jiných parametrů od BMS. Poměr mezi přívodním a odvodním množstvím vzduchu může být rozdílný, tzn., že systém může být nastaven dle požadavku, jako rovnotlaký, přetlakový nebo podtlakový. Poloha listu klap ky je snímána pomocí RIO modulu.

19 Systémy větrání V SCP Combox TOPVEX Rekuperační jednotka Zpětná vazba Exoline RIO modul Max. 6 ks VAV boxů OPTIMA Přívodní regulátor variabilního průtoku OPTIMA Odvodní regulátor variabilního průtoku BMS Argus Čidlo CO Spotřeba energie SINUS-S Balance TSK BOR Přívodně/odvodní distribuční elementy Úspora elektrické energie Systém se skládá z RIO a Combox modulu. RIO modul snímá polohu listu regulátorů OPTIMA a vysílá aktuální stavy do modulu Combox. Modul Combox s ovládacím panelem SCP slouží pro nastavení minimálních otáček u přívodního a odvodního ventilátoru. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu přes RIO modul je možné připojit až 6ks přívodních a odvodních regulátorů OPTIMA. Pro maximální počet ks regulátorů OPTIMA je nutné řetězit ks modulu RIO a Combox. Plynulou nebo skokovou změna přívodního Combox množství vzduchu je možné zajistit pomocí RIO modul řídícího signálu od BMS nebo lokálně nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

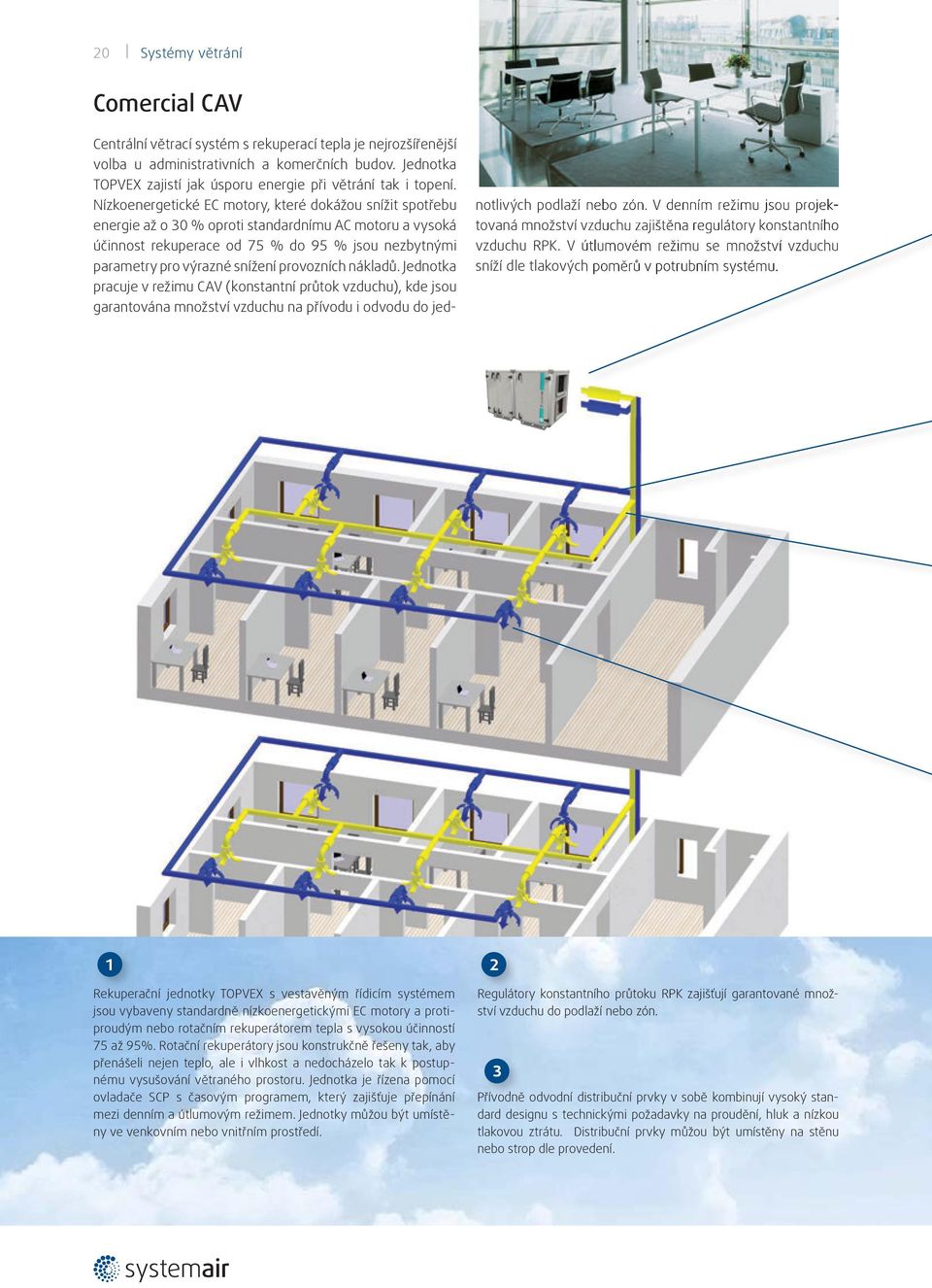

20 0 Systémy větrání Comercial CAV Centrální větrací systém s rekuperací tepla je nejrozšířenější volba u administrativních a komerčních budov. Jednotka TOPVEX zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Jednotka pracuje v režimu CAV (konstantní průtok vzduchu), kde jsou garantována množství vzduchu na přívodu i odvodu do jed- notlivých podlaží nebo zón. V denním režimu jsou projektovaná množství vzduchu zajištěna regulátory konstantního vzduchu RPK. V útlumovém režimu se množství vzduchu sníží dle tlakových poměrů v potrubním systému. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9%. Rotační rekuperátory jsou konstrukčně řešeny tak, aby přenášeli nejen teplo, ale i vlhkost a nedocházelo tak k postupnému vysušování větraného prostoru. Jednotka je řízena pomocí ovladače SCP s časovým programem, který zajišťuje přepínání mezi denním a útlumovým režimem. Jednotky můžou být umístěny ve venkovním nebo vnitřním prostředí. Regulátory konstantního průtoku RPK zajišťují garantované množství vzduchu do podlaží nebo zón. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

21 Systémy větrání TOPVEX-CAV Rekuperační jednotka RPK Přívodní regulátor konstantního průtoku RPK Odvodní regulátor konstantního průtoku CAP-F VVKR VVKN Přívodně/odvodní distribuční elementy p [Pa] n max. p p [n/min.] min. n Množství vzduchu V = konst. [m /h]

22 Systémy větrání Comercial VAV Centrální větraní s rekuperací tepla a zónovými regulátory variabilního průtoku je ideálním řešením pro systém větrání na požadavek, kde jednotka TOPVEX snižuje nebo zvyšuje otáčky na základě změny tlaku v potrubním systému. Provozní režimy pro jednotlivé kanceláře nebo zóny jsou zajištěny regulátory variabilního průtoku OPTIMA, které jsou řízeny pomocí signálu od BMS nebo nástěnných ovladačů. Jednotka TOPVEX zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. p = konst. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Jednotka je řízena pomocí ovladače SCP s časovým programem, který zajišťuje přepínání mezi denním a útlumovým režimem. Ventilátory snižují nebo zvyšují otáčky tak, aby udržely konstantní tlak v potrubním systému při změně množství vzduchu na jednotlivých regulátorech OPTIMA. Regulátory OPTIMA-Master zajišťují přívod požadovaného množství vzduchu do jednotlivých kanceláří nebo zón dle řídícího signálu. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů od BMS.

23 Systémy větrání TOPVEX-VAV Rekuperační jednotka Regulace množství vzduchu OPTIMA - Master Přívodní regulátor variabilního průtoku 0-0 V Požadovaný průtok vzduchu BMS Argus Čidlo CO OPTIMA - Slave Odvodní regulátor variabilního průtoku p [Pa] n max. n Δp = konst. CAP-F VVKR VVKN Přívodně/odvodní distribuční elementy [n/min.] min. Odvodní regulátory OPTIMA-Slave zajišťují odvod požadovaného množství vzduchu z jednotlivých kanceláří nebo zón na základě řídícího signálu od přívodního regulátoru OPTIMA-Master. Poměr mezi přívodním a odvodním množstvím vzduchu může být rozdílný, tzn., že systém může být nastaven dle požadavku, jako rovnotlaký, přetlakový nebo podtlakový. V V Množství vzduchu [m /h] Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou Plynulou nebo skokovou změna přívodního množství vzduchu tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu je možné zajistit pomocí řídícího signálu od BMS nebo lokálně nebo strop dle provedení. nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost.

24 Systémy větrání Comercial VAV/RM Centrální větraní s rekuperací tepla, zónovými přívodními a centrálním odvodním regulátorem variabilního průtoku, je požadované řešení pro systém větrání na požadavek ve většině administrativních budov. Provozní režimy pro jednotlivé kanceláře nebo zóny jsou zajištěny přívodními regulátory variabilního průtoku OPTIMA, které jsou řízeny pomocí signálu od BMS nebo nástěnných ovladačů. Centrální odvod vzduchu je zajištěn jedním regulátorem OPTIMA, který dostává řídící signál 0-0 V od převodníku OPTIMA-RM, který měří celkové množství vzduchu na přívodu. Jednotka TOPVEX snižuje nebo zvyšuje otáčky na základě změny tlaku v potrubním systému. Jednotka TOPVEX zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. p = konst. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Jednotka je řízena pomocí ovladače SCP s časovým programem, který zajišťuje přepínání mezi denním a útlumovým režimem. Ventilátory snižují nebo zvyšují otáčky tak, aby udržely konstantní tlak v potrubním systému při změně množství vzduchu na jednotlivých regulátorech OPTIMA. Převodník OPTIMA-RM slouží k udržení poměru mezi množstvím přiváděného a odváděného vzduchu, kdy přívod vzduchu je zajištěn několika zónovými regulátory OPTIMA a odvod vzduchu je řešen jednou centrální potrubní větví s regulátorem OPTIMA. Systém je postaven tak, aby součet průtoků vzduchu proudícího přes přívodní zónové regulátory byl v požadovaném poměru k centrálnímu odvodu vzduchu. Celý systém může být nastaven tak, aby zajišťoval rovnotlaké, přetlakové nebo podtlakové větrání v požadovaném prostoru. Centrální odvodní regulátor OPTIMA nastaví požadovaný průtok vzduchu dle signálu z převodníku OPTIMA-RM.

25 Systémy větrání TOPVEX-VAV Rekuperační jednotka Skutečný průtok vzduchu 0-0 V OPTIMA-RM převodník pro měření celkového množství vzduchu na přívodu OPTIMA centrální odvodní regulátor variabilního průtoku Regulace množství vzduchu OPTIMA zónový přívodní regulátor variabilního průtoku 6 BMS Argus OVX Přeslechový prvek Čidlo CO 7 p [Pa] n max. n Δp = konst. CAP-F VVKR VVKN Přívodně/odvodní distribuční elementy [n/min.] min. Zónové regulátory OPTIMA zajišťují přívod požadovaného množství vzduchu do jednotlivých kanceláří nebo zón dle řídícího signálu. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů od BMS. 6 V Pro přenos vzduchu do centrálního odsávacího prostoru slouží přeslechové prvky OVX nebo OVR. V Množství vzduchu [m /h] 7 Plynulou nebo skokovou změna přívodního množství vzduchu je možné zajistit pomocí řídícího signálu od BMS nebo lokálně nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

26 6 Systémy větrání Comercial AIAS Centrální větraní s rekuperací tepla, regulátory variabilního průtoku a optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Provozní režimy pro jednotlivé kanceláře nebo zóny jsou zajištěny regulátory variabilního průtoku s ModBus komunikací OPTIMA-MOD, které jsou řízeny dle signálu od nástěnného ovladače Argus. Jednotka zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA-MOD. Přívodní a odvodní regulátory s ModBus komunikací OPTIMA-MOD zajišťují přívod požadovaného množství vzduchu do jednotlivých kanceláří nebo zón dle signálu nástěnného ovladače Argus. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů na ovladači Argus. ModBus komunikace slouží pro řízení a snímání polohy listu regulátorů.

27 Systémy větrání V SCP TOPVEX Rekuperační jednotka Max. 0 ks VAV boxů ModBus komunikace Combox Exoline OPTIMA-MOD Přívodní / odvodní regulátor variabilního průtoku Argus Spotřeba energie Úspora elektrické energie Čidlo PIR Čidlo CO Okenní kontakt p [Pa] n max. [n/min.] n min. CAP-F VVKR VVKN Přívodně/odvodní distribuční elementy V V Množství vzduchu [m /h] Modul Combox s ovládacím panelem SCP slouží pro snímání aktuální polohy listů na jednotlivých regulátorech OPTIMA-MOD, řízení změny množství vzduchu v jednotlivých kancelářích nebo zón a nastavení minimálních otáček u přívodního a odvodního ventilátoru. Combox komunikuje s regulátory OPTIMA-MOD pomocí ModBus komunikace a s nástěnným ovladačem Argus pomocí komunikace Exoline. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu je možné připojit až 0ks přívodních a odvodních regulátorů OPTIMA-MOD. Při vyšším počtu regulátorů OPTIMA-MOD je možné neomezeně řetězit moduly Combox. Combox Nástěnný ovladač Argus zajišťuje plynulou nebo skokovou změnu množství vzduchu v jednotlivých kancelářích nebo zón. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Ovladač Argus komunikuje s Combox pomocí Exoline. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

28 8 Systémy větrání Comercial AIAS Centrální větraní s rekuperací tepla, regulátory variabilního průtoku a optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Provozní režimy pro jednotlivé kanceláře nebo zóny jsou zajištěny regulátory variabilního průtoku s ModBus komunikací OPTIMA-MOD, které jsou řízeny dle signálu od BMS nebo nástěnných ovladačů. Jednotka zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA-MOD. Regulátory OPTIMA-MOD-Master zajišťují přívod požadovaného množství vzduchu do jednotlivých kanceláří nebo zón dle řídícího signálu. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů od BMS. Regulátory jsou snímány pomocí ModBus komunikace. Odvodní regulátory OPTIMA-MOD-Slave zajišťují odvod požadovaného množství vzduchu z jednotlivých kanceláří nebo zón na základě řídícího signálu od přívodního regulátoru OPTIMA-MOD- Master. Poměr mezi přívodním a odvodním množstvím vzduchu

29 Systémy větrání V SCP TOPVEX Rekuperační jednotka Max. 0 ks VAV boxů ModBus komunikace Požadovaný průtok vzduchu 0-0 V Combox OPTIMA-MOD - Master Přívodní regulátor variabilního průtoku OPTIMA-MOD - Slave Odvodní regulátor variabilního průtoku BMS Argus 6 Čidlo CO Spotřeba energie CAP-F VVKR VVKN Přívodně/odvodní distribuční elementy Úspora elektrické energie může být rozdílný, tzn., že systém může být nastaven dle požadavku, jako rovnotlaký, přetlakový nebo podtlakový. Regulátory jsou snímány pomocí ModBus komunikace. Combox Modul Combox s ovládacím panelem SCP slouží pro snímání aktuální polohy listů na jednotlivých regulátorech OPTIMA-MOD a nastavení minimálních otáček u přívodního a odvodního ventilátoru. 6 Combox komunikuje s regulátory OPTIMA-MOD pomocí ModBus komunikace. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu je možné připojit až 0ks přívodních a odvodních regulátorů OPTIMA-MOD. Při vyšším počtu regulátorů OPTIMA-MOD je možné neomezeně řetězit řídící jednotky Combox. Plynulou nebo skokovou změna přívodního množství vzduchu je možné zajistit pomocí řídícího signálu od BMS nebo lokálně nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

30 0 Systémy větrání Comercial AIAS Centrální větraní s rekuperací tepla, regulátory variabilního průtoku a optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem RIO a Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Provozní režimy pro jednotlivé kanceláře nebo zóny jsou zajištěny regulátory variabilního průtoku OPTIMA, které jsou řízeny dle signálu od BMS nebo nástěnných ovladačů. Jednotka zajistí jak úsporu energie při větrání tak i topení. Nízkoener- getické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standardnímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA. Přívodní a odvodní regulátory OPTIMA zajišťují přívod a odvod požadovaného množství vzduchu v jednotlivých bytových jednotkách dle řídícího signálu. Ply nulá nebo skoková změna množství vzduchu z V min na V max je prove dena na základě změny teploty, CO, času nebo jiných parametrů od BMS. Poměr mezi přívodním a odvodním množstvím vzduchu může být rozdílný, tzn., že systém může být nastaven dle požadavku, jako rovnotlaký, přetlakový nebo podtlakový. Poloha listu klap ky je snímána pomocí RIO modulu.

31 Systémy větrání 0-0 V SCP Combox TOPVEX Rekuperační jednotka Zpětná vazba Exoline RIO modul Max. 6 ks VAV boxů OPTIMA Přívodní regulátor variabilního průtoku OPTIMA Odvodní regulátor variabilního průtoku BMS Argus Čidlo CO Spotřeba energie CAP-F VVKR VVKN Přívodně/odvodní distribuční elementy Úspora elektrické energie Systém se skládá z RIO a Combox modulu. RIO modul snímá polohu listu regulátorů OPTIMA a vysílá aktuální stavy do modulu Combox. Modul Combox s ovládacím panelem SCP slouží pro nastavení minimálních otáček u přívodního a odvodního ventilátoru. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu přes RIO modul je možné připojit až 6 ks přívodních a odvodních regulátorů OPTIMA. Pro maximální počet ks regulátorů OPTIMA je nutné řetězit ks modulu RIO a Combox. Combox RIO modul Plynulou nebo skokovou změna přívodního množství vzduchu je možné zajistit pomocí řídícího signálu od BMS nebo lokálně nástěnnými ovladači. Změna průtoku je provedena na základě sledované veličiny, jako je čas, teplota, CO nebo vlhkost. Přívodně odvodní distribuční prvky v sobě kombinují vysoký standard designu s technickými požadavky na proudění, hluk a nízkou tlakovou ztrátu. Distribuční prvky můžou být umístěny na stěnu nebo strop dle provedení.

32 Systémy větrání Comercial AIAS/RM Centrální větraní s rekuperací tepla, zónovými přívodními a centrálním odvodním regulátorem variabilního průtoku v kombinaci s optimalizátorem VAV systému AIAS je nejekonomičtějším řešením pro systém větrání na požadavek ve většině administrativních budov. Jednotka TOPVEX není řízena od tlakového čidla, ale přímo modulem Combox, který nastaví otáčky přívodního a odvodního ventilátoru na co nejnižší hodnotu. Provozní režimy pro jednotlivé kanceláře nebo zóny jsou zajištěny přívodními regulátory variabilního průtoku s ModBusu komunikací OPTIMA-MOD, které jsou řízeny pomocí signálu od BMS nebo nástěnných ovladačů. Centrální odvod vzduchu je zajištěn jedním regulátorem OPTIMA-MOD, který dostává řídící signál 0-0 V od převodníku OPTIMA-RM, který měří celkové množství vzduchu na přívodu. Jednotka TOPVEX zajistí jak úsporu energie při větrání tak i topení. Nízkoenergetické EC motory, které dokážou snížit spotřebu energie až o 0 % oproti standard- nímu AC motoru a vysoká účinnost rekuperace od 7 % do 9 % jsou nezbytnými parametry pro výrazné snížení provozních nákladů. Rekuperační jednotky TOPVEX s vestavěným řídicím systémem jsou vybaveny standardně nízkoenergetickými EC motory a protiproudým nebo rotačním rekuperátorem tepla s vysokou účinností 7 až 9 %. Přívodní a odvodní ventilátor je řízen přímo signálem 0-0 V z modulu Combox. Ventilátory snižují nebo zvyšují otáčky tak, aby pracovali na co nejnižší hodnotu a zároveň vytvořili potřebný minimální tlak v potrubním systému. Řídící signál z modulu Combox se mění na základě změny množství vzduchu na jednotlivých regulátorech OPTIMA-MOD. Převodník OPTIMA-RM slouží k udržení poměru mezi množstvím přiváděného a odváděného vzduchu v systému, kde přívod vzduchu je zajištěn několika zónovými regulátory OPTIMA-MOD a odvod vzduchu je řešen jednou centrální potrubní větví s regulátorem OPTIMA-MOD. Systém je postaven tak, aby součet průtoků vzduchu proudícího přes přívodní zónové regulátory byl v požadovaném poměru k centrálnímu odvodu vzduchu. Celý systém může být nastaven tak, aby zajišťoval rovnotlaké, přetlakové nebo podtlakové větrání v požadovaném prostoru.

33 Systémy větrání 0-0 V SCP TOPVEX Rekuperační jednotka Max. 0 ks VAV boxů Skutečný průtok vzduchu 0-0 V Combox OPTIMA-RM převodník pro měření celkového množství vzduchu na přívodu OPTIMA-MOD centrální odvodní regulátor variabilního průtoku ModBus komunikace OPTIMA-MOD Přívodní zónový regulátor variabilního průtoku BMS Argus Spotřeba energie Čidlo CO Úspora elektrické energie Combox Zónové regulátory OPTIMA-MOD zajišťují přívod požadovaného množství vzduchu do jednotlivých kanceláří nebo zón dle řídícího signálu. Plynulá nebo skoková změna množství vzduchu z V min na V max je provedena na základě změny teploty, CO, času nebo jiných parametrů od BMS. Regulátory jsou snímány pomocí ModBus komunikace. Centrální odvodní regulátor OPTIMA-MOD nastaví požadovaný průtok vzduchu dle signálu z převodníku OPTIMA-RM. Regulátor je snímán pomocí ModBus komunikace. Modul Combox s ovládacím panelem SCP slouží pro snímání aktuální polohy listů na jednotlivých regulátorech OPTIMA-MOD a nastavení minimálních otáček u přívodního a odvodního ventilátoru. Combox komunikuje s regulátory OPTIMA-MOD pomocí ModBus komunikace. Ovladač SCP slouží pro nastavení systému a pro snímání parametrů na regulátorech. Do Comboxu je možné připojit až 0 ks přívodních a odvodních regulátorů OPTIMA-MOD. Při vyšším počtu regulátorů OPTIMA-MOD je možné neomezeně řetězit řídící jednotky Combox.

34 Systémy větrání Související výrobky Kompaktní rekuperační jednotky TOPVEX SR/SX TOPVEX TR/TX TOPVEX FR/FC DV compact Rezidenční rekuperační jednotky SAVE VTC SAVE VTR SAVE VTR/K SAVE VSR Ventilátory s EC motory MUB-EC DVC RS-EC KVKE-EC

35 Systémy větrání Regulátory variabilního průtoku OPTIMA-R/R-I OPTIMA-S/S-I OPTIMA-RM Regulátory konstantního průtoku RDR RPK-R/R-I RPK-S/S-I Distribuční elementy KONIKA ADQ NOVA
