1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory RVK sileo Nová generace tichých ventilátorů sileo

2 2 Potrubní ventilátory RVK sileo Nová generace ventilátorů sileo Firma Systemair začala uvádět na trh nové radiální a axiální ventilátory s označením sileo, které jsou vybaveny novou unikátní konstrukcí oběžných kol. Tyto ventilátory se vyznačují především snížením hlučnosti o 4-8 db a snížením spotřebované energie při zachování nebo dokonce zvýšení vzduchového výkonu. Nová generace ventilátorů sileo splňuje automaticky požadavky směrnice ErP125 týkající se účinnosti motorů. V současnosti jsou oběžná kola sileo implementována v těchto radiálních a axiálních ventilátorech DVS sileo, DHS sileo, DVSI sileo, DHA sileo, RVK sileo, AW sileo, AR sileo, AW-EC sileo. Díky unikátním technickým parametrům se radiální ventilátory sileo použili také pro nové rezidenční jednotky SAVE VSR, VTR a VTC. V blízké budoucnosti bude kompletní sortiment ventilátorů Systemair vybaven oběžnými koly sileo s AC a EC motorem. Současné výrobky s technologií sileo Radiální ventilátory Axiální ventilátory Rezidenční jednotky SAVE DHS/DHA DVS/DVSI RVK AR AW/AW-EC VSR 300/500 VTR 150/200 VTC 300/700 Budoucí výrobky s technologií sileo Radiální ventilátory Axiální ventilátory Rezidenční jednotky SAVE MUB KE/KT RS/RSI AR-EC VSR 150 VTR 300/500 VTC 200 KVO KVKE Ventilátory RVK sileo Firma Systemair uvádí na trh novou řadu ventilátorů RVK sileo, které nahrazují původní řadu RVK. Ventilátory RVK sileo splňují požadavky směrnice ErP125 týkající se účinnosti motorů. Změnou konstrukce oběžného kola došlo ke snížení hlučnosti ventilátoru o 4-6 db a snížení spotřebované energie při zachování vzduchového výkonu. Standardní součástí dodávky ventilátoru je také montážní konzola.

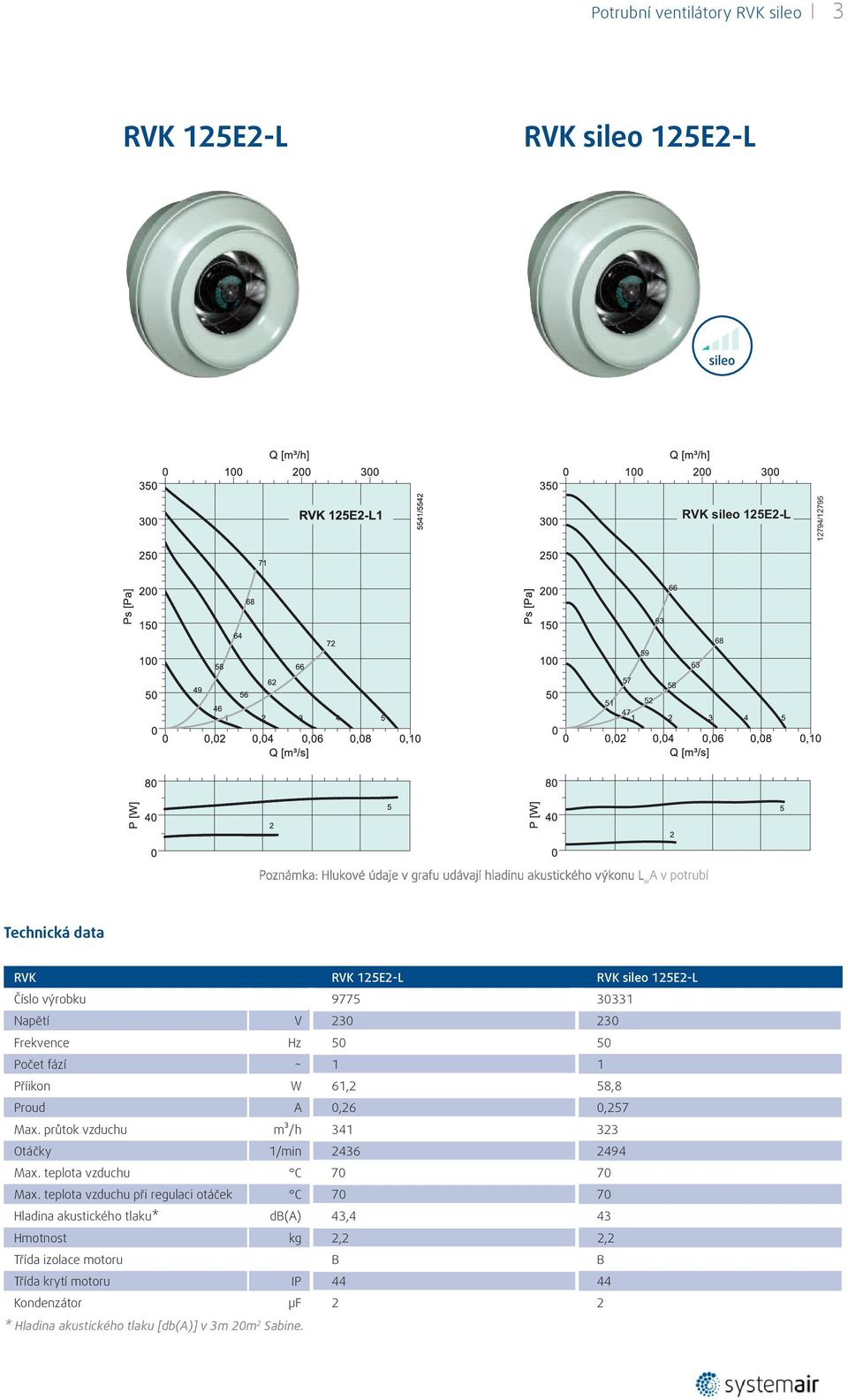

3 Potrubní ventilátory RVK sileo 3 RVK 125E2-L RVK sileo 125E2-L RVK sileo 125E2-L 12794/ w A v potrubí RVK RVK 125E2-L RVK sileo 125E2-L Číslo výrobku Příikon W 61,2 58,8 Proud A 0,26 0,257 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 43,4 43 Hmotnost kg 2,2 2,2 Třída izolace motoru B B Kondenzátor μf 2 2

4 4 Potrubní ventilátory RVK sileo RVK 150E2RVK sileo 150E2 RVK sileo 150E / Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 150E2-A RVK sileo 150E2 Číslo výrobku Příikon W 59,9 59,6 Proud A 0,261 0,262 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 47,5 40,6 Hmotnost kg 2,6 2,6 Třída izolace motoru B B Kondenzátor μf 2 2-6,9 db(a)

5 Potrubní ventilátory RVK sileo 5 RVK 150E2-LRVK sileo 150E2-L RVK sileo 150E2-L Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 150E2-L RVK sileo 150E2-L Číslo výrobku Příikon W Proud A 0,5 0,48 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 50,3 44,8 Hmotnost kg 3,1 3,1 Třída izolace motoru B F Kondenzátor μf 3 3-5,5 db(a) F

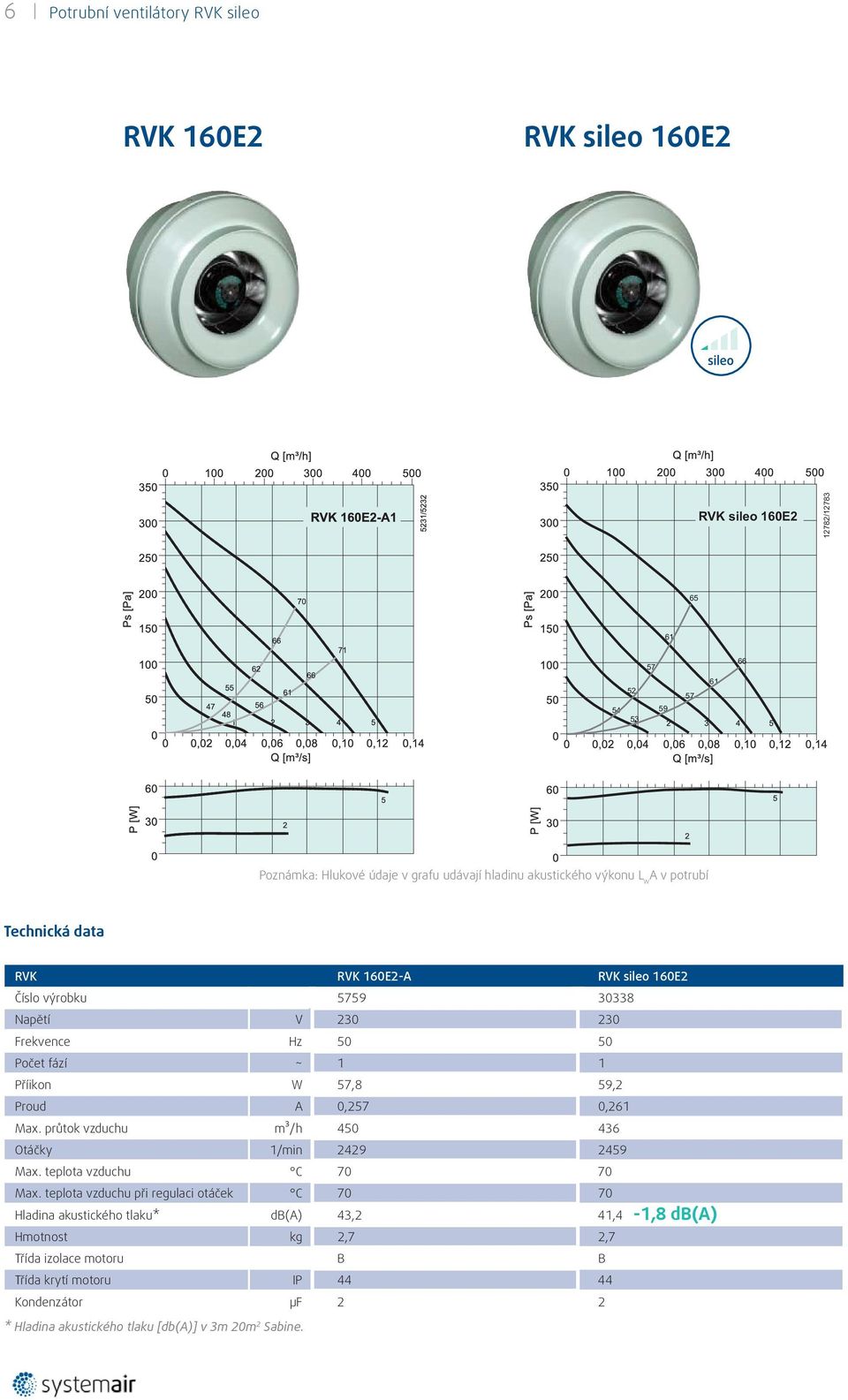

6 6 Potrubní ventilátory RVK sileo RVK 160E2RVK sileo 160E2 RVK sileo 160E / Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 160E2-A RVK sileo 160E2 Číslo výrobku Příikon W 57,8 59,2 Proud A 0,257 0,261 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 43,2 41,4 Hmotnost kg 2,7 2,7 Třída izolace motoru B B Kondenzátor μf 2 2-1,8 db(a)

7 Potrubní ventilátory RVK sileo 7 RVK 160E2-LRVK sileo 160E2-L RVK sileo 160E2-L / w A v potrubí RVK RVK 160E2-L RVK sileo 160E2-L Číslo výrobku Příikon W Proud A 0,485 0,461 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 47,5 44,4 Hmotnost kg 3,2 3,2 Třída izolace motoru B F Kondenzátor μf 3 3-3,1 db(a) F

8 8 Potrubní ventilátory RVK sileo RVK 200E2RVK sileo 200E2 RVK sileo 200E / Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 200E2-A RVK sileo 200E2 Číslo výrobku Příikon W Proud A 0,47 0,46 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 44,9 42 Hmotnost kg 3,2 3,2 Třída izolace motoru B F Kondenzátor μf 3 3-2,9 db(a) F

9 Potrubní ventilátory RVK sileo 9 RVK 200E2-LRVK sileo 200E2-L RVK sileo 200E2-L / Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 200E2-L RVK sileo 200E2-L Číslo výrobku Příikon W Proud A 0,705 0,672 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 46,4 44,9 Hmotnost kg 3,8 3,8 Třída izolace motoru B F Kondenzátor μf 4 4-1,5 db(a) F

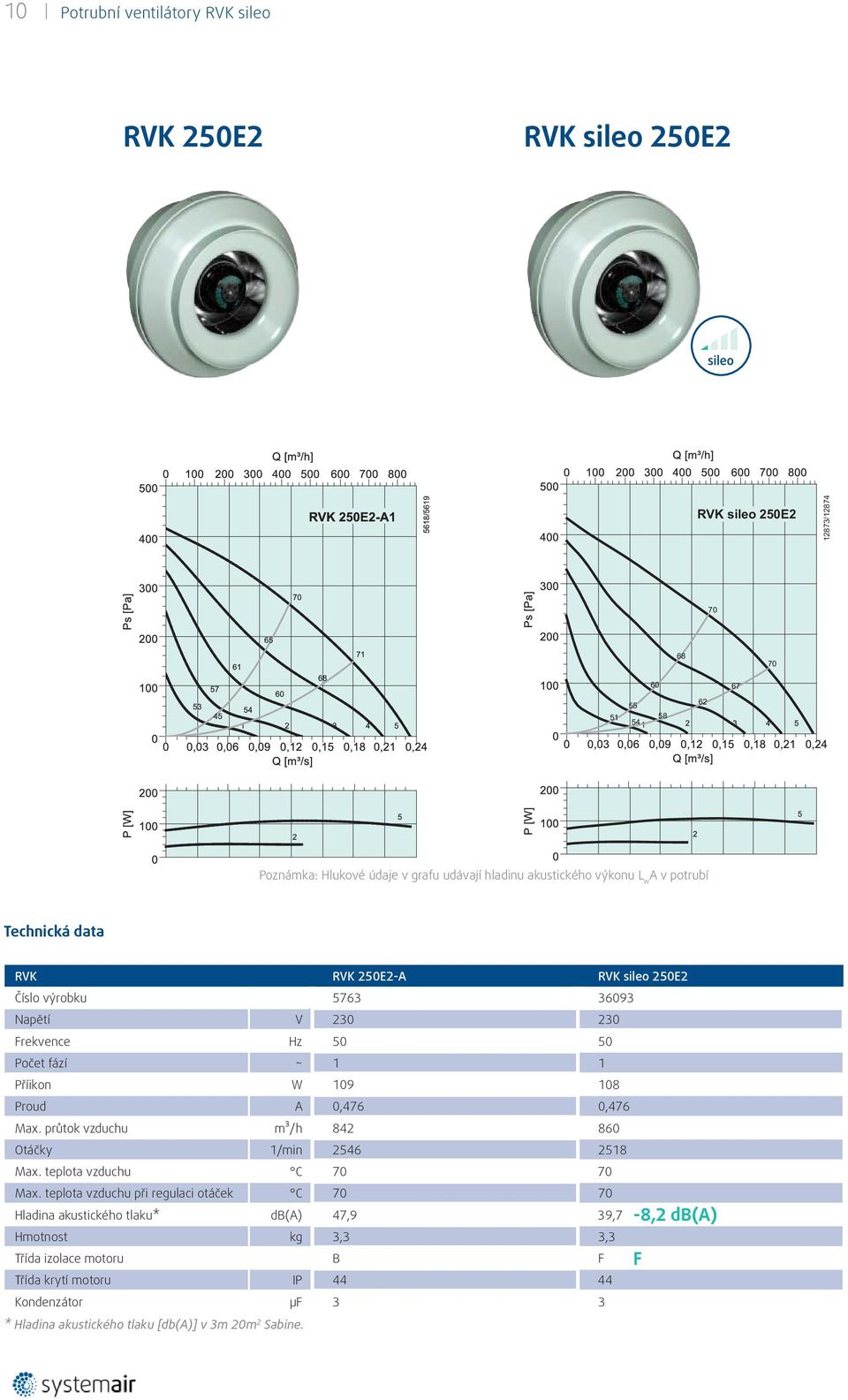

10 10 Potrubní ventilátory RVK sileo RVK 250E2RVK sileo 250E2 RVK sileo 250E / Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 250E2-A RVK sileo 250E2 Číslo výrobku Příikon W Proud A 0,476 0,476 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 47,9 39,7 Hmotnost kg 3,3 3,3 Třída izolace motoru B F Kondenzátor μf 3 3-8,2 db(a) F

11 Potrubní ventilátory RVK sileo 11 RVK 250E2-LRVK sileo 250E2-L RVK sileo 250E2-L / w A v potrubí RVK RVK 250E2-L RVK sileo 250E2-L Číslo výrobku Příikon W Proud A 0,706 0,691 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu C Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 43,9 41,9 Hmotnost kg 3,8 3,8 Třída izolace motoru B F Kondenzátor μf db(a) F

12 12 Potrubní ventilátory RVK sileo RVK 250E2-XLRVK sileo 250E2-XL RVK 250E2-XL 6694/ RVK sileo 250E2-XL 12741/ Vyšší dispoziční tlak! Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 250E2-XL RVK sileo 250E2-XL Číslo výrobku Příikon W Proud A 0,935 0,911 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu C 50,5 70 Max. teplota vzduchu při regulaci otáček C 38,4 55 Hladina akustického tlaku* db(a) 49,2 41,8 Hmotnost kg 4,4 4,4 Třída izolace motoru B B Kondenzátor μf ,4 db(a)

13 Potrubní ventilátory RVK sileo 13 RVK 315E2RVK sileo 315E RVK 315E2-A1 5648/ RVK sileo 315E / Vyšší dispoziční tlak! Poznámka: Hlukové údaje v grafu udávají hladinu akustického výkonu L w A v potrubí RVK RVK 315E2-A RVK sileo 315E2-A Číslo výrobku Příikon W Proud A 0,773 0,887 Max. průtok vzduchu m³/h Otáčky 1/min Max. teplota vzduchu při regulaci otáček C Hladina akustického tlaku* db(a) 40,4 45,4 Hmotnost kg 5,1 5,1 Třída izolace motoru F B Kondenzátor μf 5 5

14 14 Potrubní ventilátory RVK sileo Rozměry øc øa E H D I øb J F G RVK / RVK sileo øa øb øc D E F G H I J , , , , , , , L , , , , L , , ,

15 Potrubní ventilátory RVK sileo 15 Příslušenství FK LDC FFR FGR Rychloupínací spona Tlumič hluku Filtrační kazeta Filtrační kazeta IGC IGK SG RSK Pevná žaluzie Pevná žaluzie Ochranná mřížka Přetlaková klapka VK VKK CB CBM Přetlaková žaluzie Přetlaková klapka Elektrický ohřívač Elektrický ohřívač se zabudovanou regulací VBC VBF CWK Vodní ohřívač Vodní ohřívač s filtrem Vodní chladič Elektrické příslušenství RE REU REE REV 5-stupňový transformátor, 230V 5-stupňový transformátor, 230V Tyristor, 230V Revizní vypínač

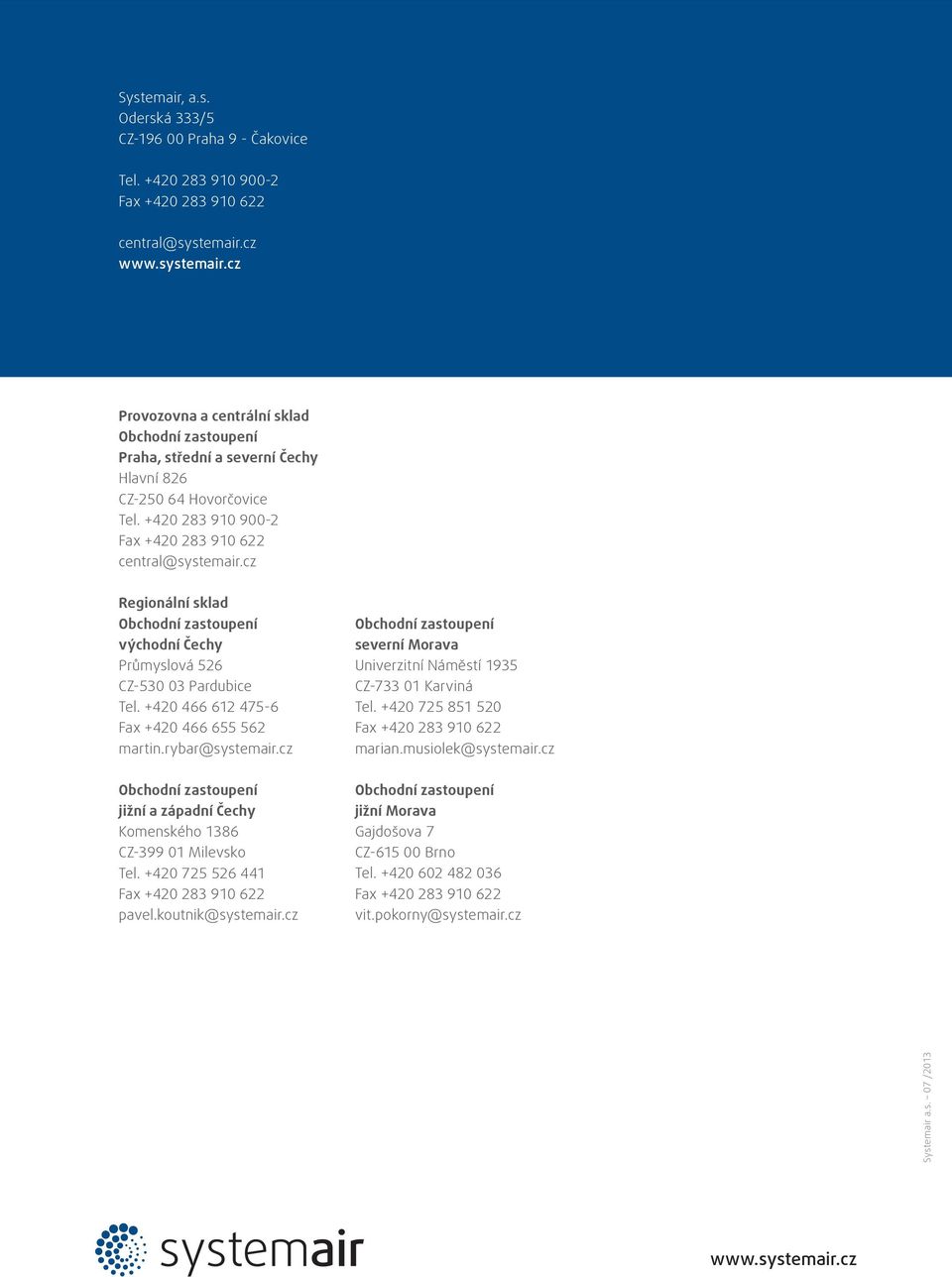

16 Systemair, a.s. Oderská 333/5 CZ Praha 9 - Čakovice Tel Fax central@systemair.cz Provozovna a centrální sklad Obchodní zastoupení Praha, střední a severní Čechy Hlavní 826 CZ Hovorčovice Tel Fax central@systemair.cz Regionální sklad Obchodní zastoupení východní Čechy Průmyslová 526 CZ Pardubice Tel Fax martin.rybar@systemair.cz Obchodní zastoupení jižní a západní Čechy Komenského 1386 CZ Milevsko Tel Fax pavel.koutnik@systemair.cz Obchodní zastoupení severní Morava Univerzitní Náměstí 1935 CZ Karviná Tel Fax marian.musiolek@systemair.cz Obchodní zastoupení jižní Morava Gajdošova 7 CZ Brno Tel Fax vit.pokorny@systemair.cz Systemair a.s. 07 /2013
