1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory DVCompact m³/h

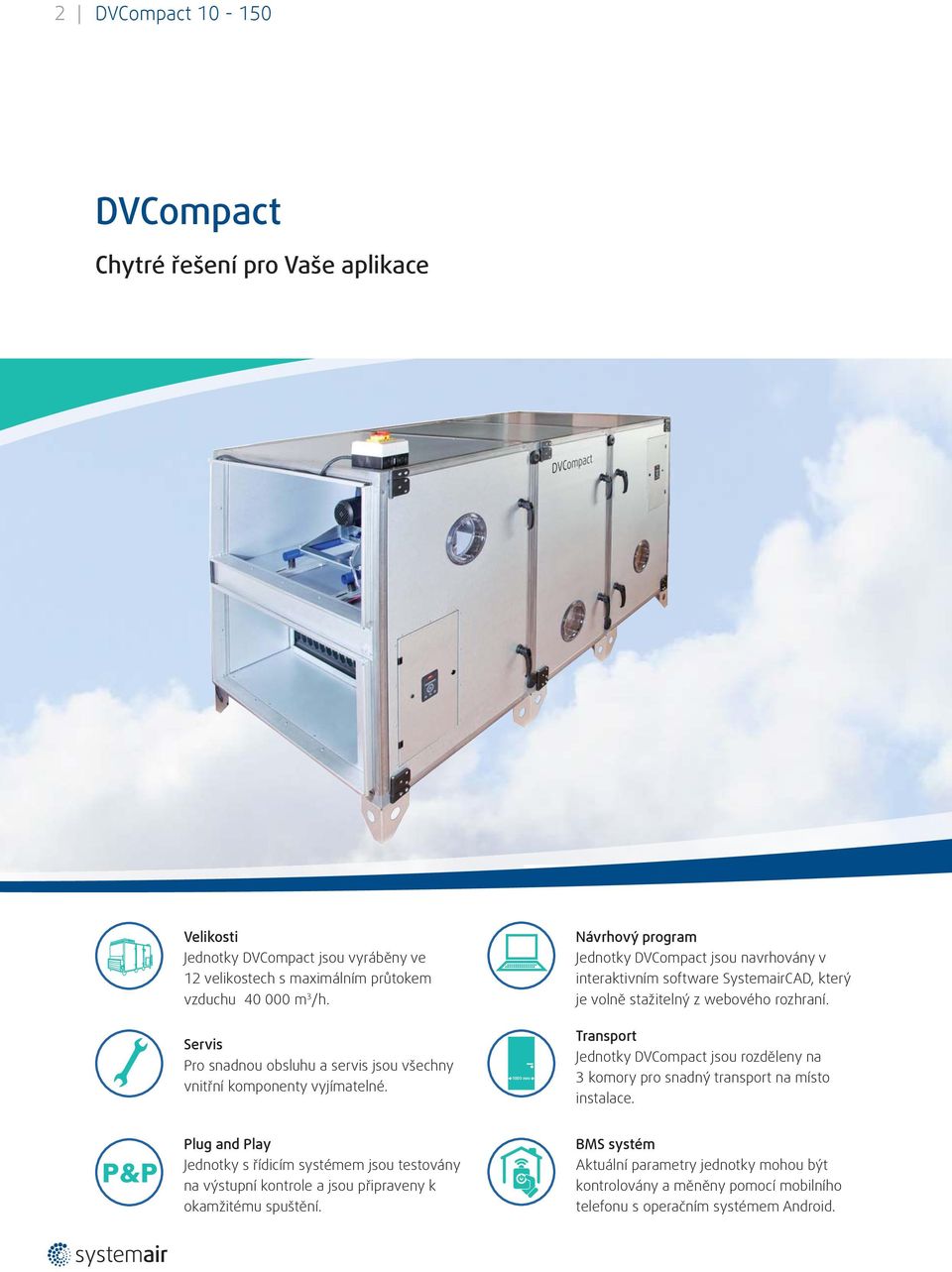

2 2 DVCompact DVCompact Chytré řešení pro Vaše aplikace Velikosti Jednotky DVCompact jsou vyráběny ve 12 velikostech s maximálním průtokem vzduchu m 3 /h. Návrhový program Jednotky DVCompact jsou navrhovány v interaktivním software SystemairCAD, který je volně stažitelný z webového rozhraní. Servis Pro snadnou obsluhu a servis jsou všechny vnitřní komponenty vyjímatelné mm Transport Jednotky DVCompact jsou rozděleny na 3 komory pro snadný transport na místo instalace. Plug and Play Jednotky s řídicím systémem jsou testovány na výstupní kontrole a jsou připraveny k okamžitému spuštění. BMS systém Aktuální parametry jednotky mohou být kontrolovány a měněny pomocí mobilního telefonu s operačním systémem Android.

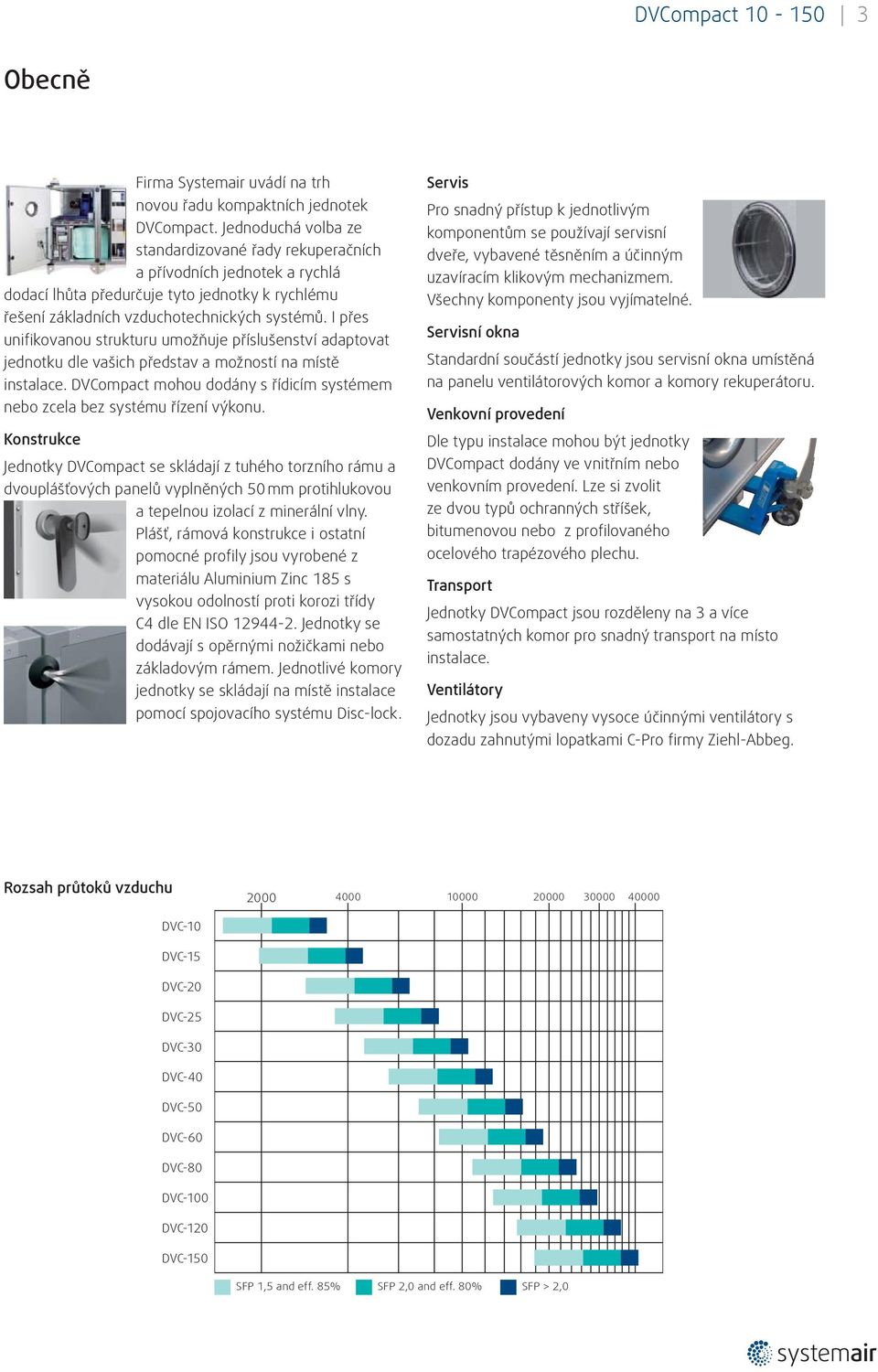

3 DVCompact Obecně Firma Systemair uvádí na trh novou řadu kompaktních jednotek DVCompact. Jednoduchá volba ze standardizované řady rekuperačních a přívodních jednotek a rychlá dodací lhůta předurčuje tyto jednotky k rychlému řešení základních vzduchotechnických systémů. I přes unifikovanou strukturu umožňuje příslušenství adaptovat jednotku dle vašich představ a možností na místě instalace. DVCompact mohou dodány s řídicím systémem nebo zcela bez systému řízení výkonu. Konstrukce Jednotky DVCompact se skládají z tuhého torzního rámu a dvouplášťových panelů vyplněných 50 mm protihlukovou a tepelnou izolací z minerální vlny. Plášť, rámová konstrukce i ostatní pomocné profily jsou vyrobené z materiálu Aluminium Zinc 185 s vysokou odolností proti korozi třídy C4 dle EN ISO Jednotky se dodávají s opěrnými nožičkami nebo základovým rámem. Jednotlivé komory jednotky se skládají na místě instalace pomocí spojovacího systému Disc-lock. Servis Pro snadný přístup k jednotlivým komponentům se používají servisní dveře, vybavené těsněním a účinným uzavíracím klikovým mechanizmem. Všechny komponenty jsou vyjímatelné. Servisní okna Standardní součástí jednotky jsou servisní okna umístěná na panelu ventilátorových komor a komory rekuperátoru. Venkovní provedení Dle typu instalace mohou být jednotky DVCompact dodány ve vnitřním nebo venkovním provedení. Lze si zvolit ze dvou typů ochranných stříšek, bitumenovou nebo z profilovaného ocelového trapézového plechu. Transport Jednotky DVCompact jsou rozděleny na 3 a více samostatných komor pro snadný transport na místo instalace. Ventilátory Jednotky jsou vybaveny vysoce účinnými ventilátory s dozadu zahnutými lopatkami C-Pro firmy Ziehl-Abbeg. Rozsah průtoků vzduchu DVC-10 DVC-15 DVC-20 DVC-25 DVC-30 DVC-40 DVC-50 DVC-60 DVC-80 DVC-100 DVC-120 DVC SFP 1,5 and eff. 85% SFP 2,0 and eff. 80% SFP > 2,0

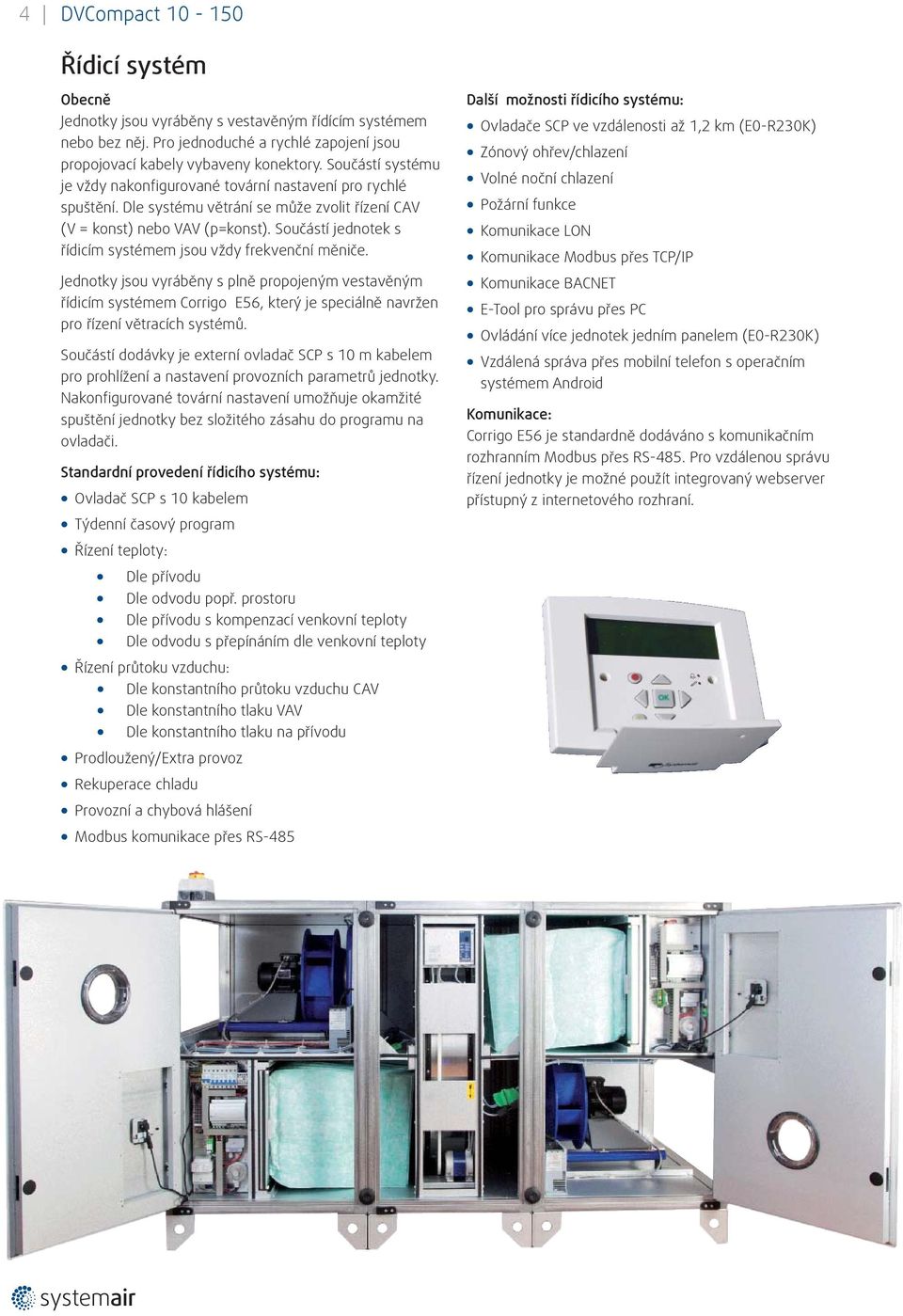

4 4 DVCompact Řídicí systém Obecně Jednotky jsou vyráběny s vestavěným řídícím systémem nebo bez něj. Pro jednoduché a rychlé zapojení jsou propojovací kabely vybaveny konektory. Součástí systému je vždy nakonfigurované tovární nastavení pro rychlé spuštění. Dle systému větrání se může zvolit řízení CAV (V = konst) nebo VAV (p=konst). Součástí jednotek s řídicím systémem jsou vždy frekvenční měniče. Jednotky jsou vyráběny s plně propojeným vestavěným řídicím systémem Corrigo E56, který je speciálně navržen pro řízení větracích systémů. Součástí dodávky je externí ovladač SCP s 10 m kabelem pro prohlížení a nastavení provozních parametrů jednotky. Nakonfigurované tovární nastavení umožňuje okamžité spuštění jednotky bez složitého zásahu do programu na ovladači. Standardní provedení řídicího systému: Ovladač SCP s 10 kabelem Týdenní časový program Řízení teploty: Dle přívodu Dle odvodu popř. prostoru Dle přívodu s kompenzací venkovní teploty Dle odvodu s přepínáním dle venkovní teploty Řízení průtoku vzduchu: Dle konstantního průtoku vzduchu CAV Dle konstantního tlaku VAV Dle konstantního tlaku na přívodu Prodloužený/Extra provoz Rekuperace chladu Provozní a chybová hlášení Modbus komunikace přes RS-485 Další možnosti řídicího systému: Ovladače SCP ve vzdálenosti až 1,2 km (E0-R230K) Zónový ohřev/chlazení Volné noční chlazení Požární funkce Komunikace LON Komunikace Modbus přes TCP/IP Komunikace BACNET E-Tool pro správu přes PC Ovládání více jednotek jedním panelem (E0-R230K) Vzdálená správa přes mobilní telefon s operačním systémem Android Komunikace: Corrigo E56 je standardně dodáváno s komunikačním rozhranním Modbus přes RS-485. Pro vzdálenou správu řízení jednotky je možné použít integrovaný webserver přístupný z internetového rozhraní.

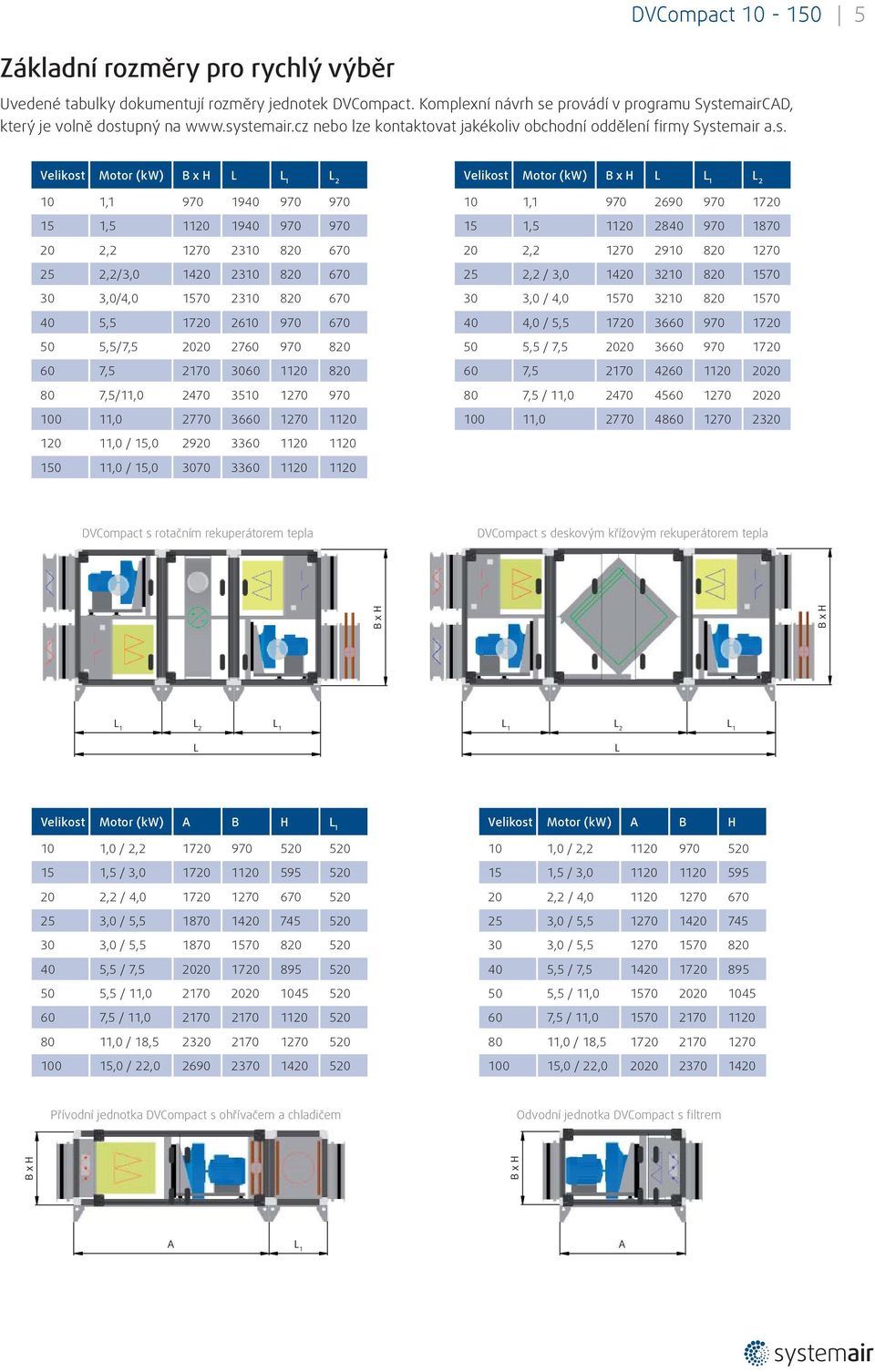

5 Základní rozměry pro rychlý výběr DVCompact Uvedené tabulky dokumentují rozměry jednotek DVCompact. Komplexní návrh se provádí v programu SystemairCAD, který je volně dostupný na nebo lze kontaktovat jakékoliv obchodní oddělení firmy Systemair a.s. Velikost Motor (kw) L L 1 L , , , ,2/3, ,0/4, , ,5/7, , ,5/11, , ,0 / 15, ,0 / 15, Velikost Motor (kw) L L 1 L , , , ,2 / 3, ,0 / 4, ,0 / 5, ,5 / 7, , ,5 / 11, , DVCompact s rotačním rekuperátorem tepla DVCompact s deskovým křížovým rekuperátorem tepla L 1 L 2 L 1 L L 1 L 2 L 1 L Velikost Motor (kw) A B H L ,0 / 2, ,5 / 3, ,2 / 4, ,0 / 5, ,0 / 5, ,5 / 7, ,5 / 11, ,5 / 11, ,0 / 18, ,0 / 22, Velikost Motor (kw) A B H 10 1,0 / 2, ,5 / 3, ,2 / 4, ,0 / 5, ,0 / 5, ,5 / 7, ,5 / 11, ,5 / 11, ,0 / 18, ,0 / 22, Přívodní jednotka DVCompact s ohřívačem a chladičem Odvodní jednotka DVCompact s filtrem A L 1 A

6 6 DVCompact Velikost SFP 300 Pa Průtok vzduchu Výkon integ. chlazení L 3 L 20 <2, m³/h 23,5 kw <2, m³/h 32 kw <2, m³/h 43,5 kw <2, m³/h 56,3 kw <2, m³/h 74,6 kw <2, m³/h 94 kw <2, m³/h 94 kw DVCompact s rotačním rekuperátorem tepla a integrovaným chlazením L 3 L Konstruční možnosti DVCompact Přehled DVCompact s rotačním rekuperátorem tepla Střešní provedení - trapézový ocelový plech Ohřívač umístěn interně Základový rám 250mm DVCompact s řížovým deskovým rekuperátorem tepla Vyústění hrdel do horní strany pláště Externí umístění výměníků tepla Opěrné nožičky 150mm DVCompact s křížovým deskovým rekuperátorem tepla Externí umístění výměníků tepla bez systému MaR Opěrné nožičky 150mm DVCompact s rotačním rekuperátorem tepla Vyústění hrdel do horní strany pláště Externí umístění výměníků tepla Základový rám 150mm

7 DVCompact DVCompact Flexibilita Integrované chlazení Stříška Při omezeném prostorovém řešení je možné zvolit mezi vertikálním a horizontálním připojením potrubí. Pro instalace s obtížným umístěním zdroje chladu je možné použít komoru s integrovaným chlazením. Rozdíl teplot v optimálním režimu je 10 až 12 C. Pro maximální energetickou účinnost je komora vybavena kompresorem s plynulou regulací výkonu. Řízení chlazení je signálem 0-10V. Komora integrovaného chlazení může být dodána i po instalaci jednotky. Jednotky DVCompact mohou být vybaveny ochranou stříškou pro venkovní provedení. Stříšku lze vyrobit z bitumenové membrány nebo z profilovaného trapézového ocelového plechu. Základový rám Ocelový základový rám má výšku 150 mm. Venkovní provedení jednotek má standardní výšku rámu 250 mm. Opěrné nožičky o výšce 150 mm pouze jsou volitelné pouze do velikosti 30. Osvětlení Komory jednotky mohou být vybaveny osvětlením pro snadný servis a údržbu. Návrhový program Jednotky DV Compact jsou navrhovány v interaktivním software SystemairCAD, který je volně stažitelný z webového rozhraní. Pomocí software lze najít optimální pracovní bod jednotky, účinnost rekuperace, hlukové parametry a také exportovat kompletní technickou specifikaci jednotky do PDF souboru spolu s obrázkem pro CAD ve 2D nebo 3D modelu. Součástí technické specifikace je také stručný popis řídícího systému. Tlumiče hluku Jako příslušenství jsou k dispozici kulisové tlumiče hluku s vysokým útlumem v nízkých frekvencích. Standardně se instalují na příruby na výtlak vzduchu. Klapky Uzavírací a regulační klapky jsou vyrobeny z hliníku. Testovány jsou s třídou těsnosti 3. Používány jsou jak uzavírání jednotek při vypnutí ventilátorů tak k regulaci průtokuve směšovacích komorách Výměníky Vodní i elektrické ohřívače, vodní i přímé chladiče popř. přepínací výměníky jsou při vnitřním užití jednotky standardně připraveny k instalaci na příruby na výtlak vzduchu z jednotky případně do potrubní trasy.
