1 KONSTRUKCE LEPENKOVÝCH OBALŮ Konstrukce lepenkových obalů Přesnost a správnost konstrukce lepenkových obalů je základním předpokladem řešení jejich tvarů a výchozím požadavkem pro přípravu výroby. Na přesnosti a správnosti konstrukce závisí fyzikálně mechanické vlastnosti lepenkových obalů. Jsou to zejména: odolnost proti mechanickému namáhání kontinuálním tlakem na hranu, která se uplatňuje při stohování krabic naplněných zbožím ve skladech, odolnost proti dynamickému namáhání uplatňující se při dopravě a manipulaci dynamickými složkami tlakové síly, při rázu, při pádu, překlopení a při vibracích, které vedou ke zborcení hran, k deformacím krabic a k jejich poškození. Odolnost obalů proti namáhání, které se při skladování, manipulaci a při dopravě baleného zboží běžně vyskytují, není dána jen vlastnostmi použité lepenky pro jejich výrobu, ale do značné míry také přesnou a správnou konstrukcí. Konstrukční pravidla pro lepenkové obaly nemohou být odvozována jen podle geometrických zásad, jako je tomu u konstrukce výrobků z některých jiných materiálů. Při konstrukci se musí přihlížet k vlastnostem a chování různých druhů lepenek při jejich zpracování, např. při vytváření linek ohybu nebo při jejich tvarování. Důležité je ekonomické hledisko a proto je nutné hledat optimální vztah mezi hmotností použité lepenky a žádoucími vlastnostmi krabice, která z ní bude vyrobena. Zlepšování neuspokojivých mechanických vlastností krabice není nutné řešit jen volbou lepenky o vyšší plošné hmotnosti nebo kvalitnějšího druhu, ale také přesnou a správnou konstrukcí. Problematikou konstrukce lepenkových obalů se v Evropě zabývala řada odborníků. Jsou známa konstrukční pravidla a vzory pro kartonáže z různých druhů lepenek. Tyto vzory a pravidla jsou v některých prvcích shodné, v některých se mírně liší. Příčiny rozdílů zpravidla ovlivňují rozdílné fyzikálně-mechanické vlastnosti lepenky. Proto je nutné odvozovat konstrukční pravidla pro určité druhy použitých lepenek.včr byly vydány konstrukční návody různých druhů obalů z lepenek používaných v naší výrobě. Tyto konstrukční návody byly důkladně ověřeny v přesnosti rozměrů konstruovaných krabic i podle jejich fyzikálně mechanických vlastností. Pro konstrukci lepenkových krabic obecně platí: Konstrukčním řešením musí být zabezpečeny přesné vnitřní rozměry a objem krabice. Proto se musí zvětšovat vnitřní rozměry a prostor, který např. zmenšují klopy uzávěru a dna krabice při jejich složení (zejména jsou-li vyrobeny z tlustých nebo vlnitých lepenek). Rozměry lepenkových přířezů na krabice určitých rozměrů se musí v některých případech zvětšovat o určité přídavky, úměrné zmenšení rozměrů lepenky provedenými linkami ohybu. Zmenšení rozměrů je rozdílné u jednotlivých druhů

2 48 KONSTRUKCE LEPENKOVÝCH OBALŮ lepenek a podle rozdílných způsobů provádění linek ohybu. Rozměry některých částí krabic se musí zmenšovat z důvodu zachování geometrického tvaru (např. u přiklápěcího zásuvného víka skládačky, které by se bez zmenšení vyklenulo). U některých druhů konstrukcí skládaček se musí tzv. přesazovat linky ohybu, kterými se dosáhne přesnější geometrický tvar i funkce (např. u zásuvných klop). Kromě těchto obecných pravidel jsou některá zvláštní, která řeší přesné vazby rozměrových proporcí uzávěru, vhodné řešení zámků uzávěru, ale i efektivní využití plochy lepenky vhodným řešením tvaru přířezu na krabici ve vztahu k výtěžnosti lepenky, která významně ovlivňuje cenu obalu. Z hlediska mechanických vlastností je důležité přesné dodržení vnitřních rozměrů krabic. Jestliže je krabice menší, než je požadovaný objem, dochází při násilném vtěsnání zboží do krabice k deformacím bočních stěn a hran. Klopy uzávěru k sobě nedoléhají, krabice se při namáhání trhá ve hranách i v přelepu, příp. ve spoji. Zmenšuje se její ochranná funkce. V případě, že přídavky na rozměry jsou větší, než je nutné, vložené zboží nevyplní objem krabice. Při stohování krabic pak dochází ke zborcení stěn a hran krabice, k prohýbání stěn, k odlepování pásky uzávěru, klopy uzávěru k sobě nedoléhají, ale přečnívají, což způsobuje další potíže. Mechanickou pevnost ovlivňuje rovněž způsob spojení krabice sešitím, slepením nebo přelepením lepící páskou, případně kombinované slepování a sešívání. V některých případech se musí respektovat směr výroby lepenky. To souvisí se zachováním geometrického tvaru obalu, což je např. požadováno u skládaček určených pro balení na balicích automatech. Je-li směr výroby lepenky kolmý k výšce krabice, zachovává tato rovné boční stěny a lépe uchová geometrický tvar. Taková krabice však má menší odolnost proti tlaku při stohování. Je-li směr výroby lepenky souběžný s výškou krabice, dochází k vydutí bočních stěn a k deformaci geometrického tvaru. To souvisí s vlastností lepenky, jejíž tuhost a odolnost proti průhybu je větší v podélném než v příčném směru výroby. Z hlediska technologie výroby je nutné rozlišovat technologická pravidla pro konstrukci obalů podle druhu lepenek použitých na jejich výrobu. To souvisí především s různými způsoby vytváření linek ohybu u jednotlivých druhů lepenek. Z tohoto hlediska rozlišujeme: -2 Ruční a slepované lepenky s plošnou hmotností nad 1000 g.m, u nichž se linky ohybu provádí drážkováním, nebo rýhováním kolmým a šikmým kotoučem proti pevnému nástroje (systém Bobst-Deritend).

3 KONSTRUKCE LEPENKOVÝCH OBALŮ 49 Při těchto způsobech vytváření linek ohybu se zmenšuje rozměr přířezu stažením lepenky do reliéfně vytvořené drážky o délku, která je úměrná reliéfu drážky. Vlnité lepenky v různých tloušťkách (A, B, C, E, F, pětivrstvé a sedmivrstvé), u nichž se linky ohybu vytváří rýhováním profilovými rýhovacími nástroji nebo planžetovým rýhovacím nástrojem. -2 Strojní lepenky o plošné hmotnosti do 900 g.m, u nichž se linky ohybu provádějí rýhováním nebo nařezáváním. Skládačkové lepenky a kartóny, u kterých se linky ohybu tvoří rýhováním (někdy také nařezáváním nebo perforováním), při kterém jsou rozměry roztečné vzdálenosti dvou linek ohybu shodné s vnitřním rozměrem krabice rozložené do prostorového stavu. U lepenkových skládaček určených pro balení na automatech se zvyšují nároky na přesnost rozměrů přířezů, přičemž tolerance přesnosti rozměrů je + 0,5 mm. Tato -2 tolerance odpovídá tloušťce lepenky o plošné hmotnosti 300 g.m, což je nejčastěji používaná plošná hmotnost ve výrobě skládaček. V tom případě se skládačky určené pro automatické balení musí konstruovat s ohledem na tloušťku a druh lepenky. Výrobci balicích automatů zpravidla předepisují požadavky na přesný tvar a rozměrovou přesnost skládačkových přířezů i skládaček. Konstrukční prvky jsou však u jednotlivých výrobců rozdílné. Liší se tvarem a tolerancí přesností rozměrů i způsobem promítání tloušťky lepenky do konstrukčního řešení přířezu. Teoreticky lze odvodit konstrukční model přířezu na skládačku s rozměry vykazujícími přesnost v toleranci kolem + 0,2 mm (což je menší hodnota, než je tloušťka f s B-s s g s s H H+2s H B H L L B Obr. 1 Rozměry skládačky se zásuvnou klopou a jejich označení: L - délka, B- šířka, H- výška, s - tloušťka lepenky g - výška stranové klopy, f- výška zásuvné klopy

4 50 KONSTRUKCE LEPENKOVÝCH OBALŮ L Obr. 2 L Roztečná vzdálenost os dvou linek ohybu je shodná po složení do prostorového tvaru s vnitřním rozměrem skládačky L lepenky) podle těchto dnes již v praxi ověřených zásad: musí být zachovány vnitřní rozměry skládačky (obr. 1) přičemž výjimku tvoří prostor, který zabírá zásuvná klopa a spojovací záložka; vnitřní rozměry skládačky jsou shodné s osami linek ohybu tvarovanými na přířezu (obr. 2) - Rozměrové přídavky na vytváření linek ohybu se odvozují od tloušťky, druhu a směru rýhované lepenky, rozměrových proporcí rýhovacích nástrojů a geometrie s s s f 15 B-2s 5-10 g s s s s H B-1 L B L s s s s 15 Obr Konstrukční model přířezu na skládačku pro balicí automaty: L - vnitřní délka, B - vnitřní šířka, H - vnitřní výška s - tloušťka lepenky, g- výška stranové klopy f - výška zásuvné klopy rozměry označené čísly jsou v mm a jsou shodné s rozměry uvedenými v konstrukčním modelu skládačky se zasouvacím uzávěrem uvedeným v další kapitole 2s s s

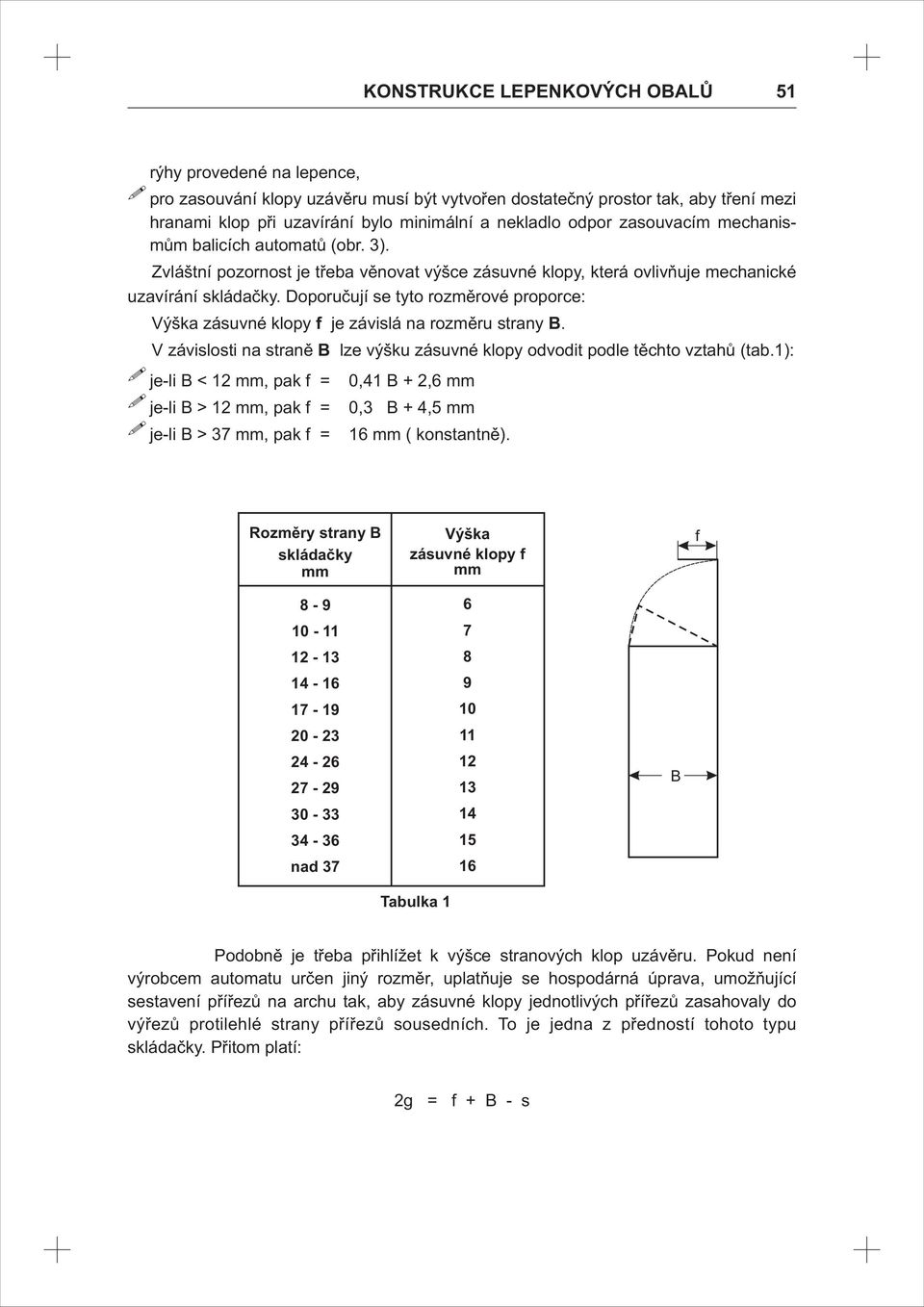

5 KONSTRUKCE LEPENKOVÝCH OBALŮ 51 rýhy provedené na lepence, pro zasouvání klopy uzávěru musí být vytvořen dostatečný prostor tak, aby tření mezi hranami klop při uzavírání bylo minimální a nekladlo odpor zasouvacím mechanismům balicích automatů (obr. 3). Zvláštní pozornost je třeba věnovat výšce zásuvné klopy, která ovlivňuje mechanické uzavírání skládačky. Doporučují se tyto rozměrové proporce: Výška zásuvné klopy f je závislá na rozměru strany B. V závislosti na straně B lze výšku zásuvné klopy odvodit podle těchto vztahů (tab.1): je-li B<12mm,pakf = 0,41 B + 2,6 mm je-li B>12mm,pakf = 0,3 B+4,5mm je-li B>37mm,pakf = 16mm(konstantně). Rozměry strany B skládačky mm Výška zásuvné klopy f mm f nad B Tabulka 1 Podobně je třeba přihlížet k výšce stranových klop uzávěru. Pokud není výrobcem automatu určen jiný rozměr, uplatňuje se hospodárná úprava, umožňující sestavení přířezů na archu tak, aby zásuvné klopy jednotlivých přířezů zasahovaly do výřezů protilehlé strany přířezů sousedních. To je jedna z předností tohoto typu skládačky. Přitom platí: 2g = f + B - s

6 52 KONSTRUKCE LEPENKOVÝCH OBALŮ kde g je výška stranové klopy f s je výška zásuvné klopy je tloušťka lepenky Výška zásuvné klopy je pak určena vztahem: g = 0,5 (f + B - s) Tuto dispozici lze uplatnit za předpokladu, že g < 0,5 L. U některých balicích automatů vznikají potíže, když se hrany stranových klop dotýkají nebo když přečnívají v rozsahu 0,5 až + 2 mm. V takovém případě se doporučuje volit výšku stranové klopy g = 0,5 L - 2 mm. U těchto druhů se zhoršuje využití lepenky a ztěžuje se vylupování odpadu při vysekávání přířezu. Pokud výrobce balicích strojů nepředepisuje jiné požadavky, lze tyto konstrukční dispozice, které zohledňují tloušťku lepenky, analogicky uplatnit i u jiných typů skládaček, např. u skládatelných přířezů, které jsou sestavovány do prostorového stavu na tvarovacích strojích. (Přířezy na skládačky zohledňující v konstrukčním řešení tloušťku lepenky se v běžné praxi označují jako skládačky s přesazenými linkami ohybu). Kromě těchto konstrukčních pravidel týkajících se kartonáží z lepenek existuje ještě celá řada specifických konstrukčních pravidel a podmínek, které platí pro sekundární tvarování (tažení, lisování), pro vinutí trubic i pro další technologické postupy. Tato konstrukční pravidla jsou uvedena u jednotlivých technologických postupů. Konstrukce obalů z papíru je vzhledem k malé tloušťce založena na přesné geometrii a nemá specifické konstrukční problémy. 4.1 Konstrukční modely a návody Konstrukční modely a návody jsou zpracovány pro různé druhy obalů z lepenek. Zahrnují uvedená obecná pravidla konstrukce i podmínky výroby. Konstrukční modely a normy usnadňují určování správných a přesných tvarů obalů při dodržení všech konstrukčních pravidel zabezpečujících jak přesnost vnitřních rozměrů, tak i optimální fyzikálně-mechanické vlastnosti. (Konstrukční návody na lepenkové obaly vydala v roce 1991 redakce časopisu Papír a celulóza pod názvem "Konstrukční řešení lepenkových obalů" autor Ing. J. Macháň. Střední odborná škola a Vyšší odborná škola obalové techniky připravuje nové vydání,

7 KONSTRUKČNÍ MODELY A NÁVODY 53 Tab. 2 Přepravní krabice z plné lepenky nad g.m -2 E l = e + 2e l =2(e +e)+e H l 3 = e +e+e L B A jednodílný přířez B přířez na krabici ze dvou dílů t e 4 e 4 l 1 e 3 e 3 l 1 e 4 e 4 e 1 e 2 e 1 e 2 e 5 e 1 e 2 e 5 l 2 l 3 S = [2(e + e)+ e].(e + 2e)-(e.2e + 6e.t) A S =(e +e +e).(e +2e)-(e.2e +2e.t) B e 1 e 2 e 5 směrná hodnota k = 0,5 e 4 k=x k=1 e 3 tloušťka lepenky přídavek na drážky z+) šířka drážky směrná hodnota šířka průseku t x = E/B do 1,0 0,75 30 do 1,5 1,0 6 L+z B+z B/2+z XB+z B+z H+2z 4 do 2,0 1, do 2,5 1, do 3,0 2, do 3,5 3, ) případně na rýhu všechny rozměry jsou v mm

8 54 KONSTRUKCE LEPENKOVÝCH OBALŮ Tab. 3 Krabice s klopovým uzávěrem z vlnité lepenky H B L t e 4 e 3 e 4 b e 5 e 1 e 2 e 1 e 2 a Označení Délka krabice L Šířka krabice B Výška krabice H Délka přířezu a 2(e +e)+e Délka přířezu a 1 e + e + e Šířka přířezu b 2e + e 4 3 Rozměry rýhování e 1 L+s e 2 B+s e 3 H+2s e 4 B+t 2 e 5 30 až 40 mm t podle tloušťky lepenky

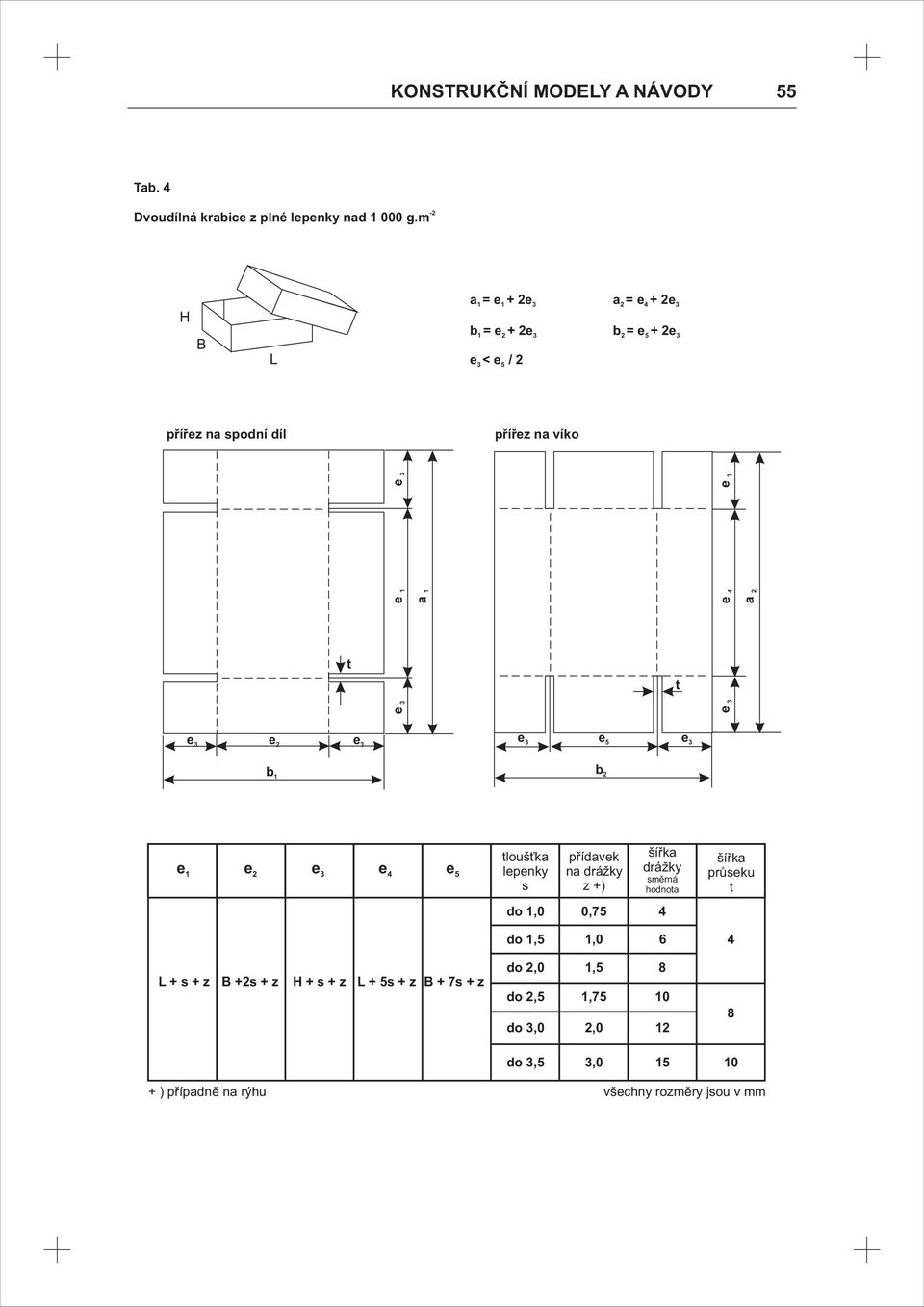

9 KONSTRUKČNÍ MODELY A NÁVODY 55 Tab. 4 Dvoudílná krabice z plné lepenky nad g.m -2 H B L a=e+2e a=e+2e b=e+2e e<e /2 3 5 b=e+2e přířez na spodní díl přířez na víko e 3 e 3 e 1 a 1 e 4 a 2 t t e 3 e 3 e 3 e 2 e 3 e 5 e 3 e 3 b 1 b 2 e 1 e 2 e 3 e 4 e 5 tloušťka lepenky s přídavek na drážky z+) šířka drážky směrná hodnota do 1,0 0,75 4 šířka průseku t do 1,5 1,0 6 4 L+s+z B+2s+z H+s+z L+5s+z B+7s+z do 2,0 do 2,5 do 3,0 1,5 8 1, , do 3,5 3, ) případně na rýhu všechny rozměry jsou v mm

10 56 KONSTRUKCE LEPENKOVÝCH OBALŮ Tab. 5 Skládačka se zasouvací klopovým uzávěrem e 7 Uzávěr e e 8 e1-1,5 s e 5 e 7 r 1 e 11 A e 6 e 12 e 9 15 r 2 e1-1,5 s r 2 r2 e 11 e 7 B e 7 e 3 e 2 e 1 e 2 e 4 e 1 e 2 e 3 e 4 +) e 5 e 6 e 7 e 8 e 9 e 10 + ) Je-li e nebo e menší než 12 volí se e 8 mm A od 10 od 20 (8) Skupina přes16-25 přes25-40 přes40-60 přes přes 20 od 16 od 25 od 40 od 32 přes 32 od 60 od 50 přes 50 od 80 přes 80 od 120 přes 120 e šíře nánosu lepidla podle vybavení stroje libovolný rozměr 12 pro A (e 1 + e 7):2 pro B (e 1 + e 7): e 7 e 11 r B e 12 e/4 2 r 2 všechny rozměry jsou v mm

11 800 ROZMĚRY OBALŮ A JEJICH NÁVAZNOSTI 57 doplněné metodikou konstrukce lepenkových obalů využitím počítačové techniky). 4.2 Rozměry obalů a jejich návaznosti U všech druhů lepenkových obalů se vždy určují vnitřní rozměry. Vnitřní rozměry určují objem obalu, který je rozhodující pro zabalení určité dávky zboží při objemovém balení i pro vložení baleného výrobku určitých vnějších rozměrů nebo určitého množství balených jednotek (např. spotřebitelsky balených potravin) v seskupení určitých vnějších rozměrů. Rozměry pravoúhelníkových obalů se určují v mm ve sledu délka (L), šířka (B) a výška (H) a značí se L/B/H (např. 300/180/40 mm). U dvoudílné krabice s víkem se jako další rozměrový údaj uvádí výška víčka (např. 300/180/40/20 mm). Pro ložení baleného zboží v krabicích na normalizované přepravní palety, které umožňují mechanizovanou manipulaci při dopravě a skladování, a pro optimální využití jejich ložné plochy (evropsky normalizované 1200 x 800 mm) jsou rozhodující vnější rozměry krabic. Optimální využití plochy normalizované palety má ve svých důsledcích vliv na využití skladovacích prostorů, ložných prostorů dopravních prostředků a tím i na spotřebu pohonných hmot a energií potřebných na přepravu a manipulaci. Mezinárodní normalizace rozměrů obalů ve vztahu k rozměrům europalety (určenou x x 800 MODUL MODUL 600 x x x x x x SBB 600 x x x x 150 Obr. 4 Znázornění modulového systému ve vztahu k normalizované paletě.

12 58 KONSTRUKCE LEPENKOVÝCH OBALŮ Příklady uspořádání kruhových přepravních obalů na paletě 800 x 1200 mm (půdorys) Vnější průměr obalu v mm Počet obalů v jedné vrstvě na paletě, ks Způsob uložení obalů na paletě 800 při H = 1200 přih= ukládají se naležato 600 při H = 800 přih= ukládají se naležato Tabulka 6 Příklad uspořádání přepravních obalů s pravoúhlým půdorysem na paletě o rozměrech 800 x 1200 mm (půdorys)

13 ROZMĚRY OBALŮ A JEJICH NÁVAZNOSTI 59 a b c d e f Obr. 5 Varianty možnosti uložení obalů s pravoúhlým půdorysem do přepravních krabic s pravoúhlým půdorysem evropskou normalizační organizací ISO) je založena na modulovém systému, který vychází z násobků nebo podílů půdorysných rozměrů (LB) jednotek skládaných na paletu (obr.4). Uložení zboží ve spotřebitelských obalech do přepravních s pravoúhlým půdorysem má podle počtu stran šest variant (obr. 5). Různé polohy uložení baleného zboží do přepravního obalu, ovlivňuje jeho vnitřní a tím i vnější rozměry. Tyto rozměry ovlivňují geometrický tvar přepravního obalu, který u stejného konstrukčního typu má rozdílnou plochu přířezu na krabici, při stejném vnitřním objemu. To má přímý vliv na spotřebu lepenky. U přepravních nebo skupinových obalů, jejichž rozměry lze měnit různým vnitřním uspořádáním, resp. seskupením balených jednotek, je třeba volit takové seskupení, při kterém se poměry vnějších rozměrů co nejvíce přibližují poměrům hran krabice, při nichž je plošný obsah přířezu na krabici nejmenší - minimální.

14 60 KONSTRUKCE LEPENKOVÝCH OBALŮ H B L A B C Obr. 6 Znázornění tří variant seskupení 24 kusů spotřebitelských obalů - skládaček pro uložení do přepravního obalu - krabice s klopovým uzávěrem k = 0,5 (bez spojovací záložky) Příklad rozdílných vnějších rozměrů seskupení obalů o rozměru 110/40/150 mm ve třech variantách, je znázorněný na obrázku č. 6. Seskupení 24 kusů spotřebitelských pravoúhlých obalů do přepravní krabice stejného konstrukčního typu tj. přepravní krabice s klopným uzávěrem (bez spojovací záložky), podle výpočtů potřebné plochy přířezu na krabici ukazuje, že spotřeba je u variant: a - 100%, b - 137,9% a c - 114,9% Kromě uvedených tří variant jsou možní další tři, jak znázorňuje ob. č. 5.

15 VLIV TYPŮ KRABIC NA SPOTŘEBU 61 Z porovnání je patrné, že rozdíly jsou velmi podstatné. Zjišťuje se, že nejmenší plochu přířezu přepravní krabice má seskupení varianty b, jejíž vnější rozměry se velmi přibližují poměrům hran 2 : 1 : 2. Uvedené poznatky je třeba uplatňovat při navrhování a konstrukci kartonážních obalů a šetřit tak spotřebu lepenky a tím i výrobní náklady na materiál, které významně ovlivňují ceny obalů. Zjišťování nejvhodnějších poměrů stran obalu ve vztahu k minimální spotřebě materiálu nelze provádět pokusně nebo náhodným výběrem. Jsou známé metody výpočtů nejvhodnějších rozměrů geometricky pravoúhlých obalů u kterých je plocha jejich pláště, pro určitý objem - minimální. Touto matematickou metodou se pak pro daný druh a objem krabice vypočítává konstrukční řešení poměrů stran, při kterém je plocha přířezu lepenky na jeho výrobu minimální. Tento poměr se pak použije nebo se proporce rozměrů upravují tak, aby se mu co nejvíce přiblížily a tím minimalizovaly spotřebu materiálu na jeho výrobu. Metoda minimálních výpočtů spotřeby lepenek při výrobě kartonáží představuje samostatnou kapitolu této učebnice a je zařazena v její závěrečné části. Plochu přířezu na krabici a tím i spotřebu lepenky na jeho výrobu ovlivňuje také konstrukční typ krabice. 4.4 Vliv typů krabic na spotřebu lepenky a b Obr. 7 a - skládací krabice s plně přečnívajícími klopami a její přířez b - dvoudílná krabice skládající se z víka a spodku a její přířez

16 62 KONSTRUKCE LEPENKOVÝCH OBALŮ Rozdílné typy krabic hranolovitého tvaru stejného objemu a stejných vnitřních rozměrů mají rozdílný plošný obsah přířezu a tím i rozdílnou spotřebu lepenky pro jejich výrobu. Příklady 1. Skladovací krabice s přiléhajícími klopami (k=0,5) bez spojovací záložky (obr. 7a) 3 má rozměry: délku 30 cm, šířku 20 cm, výšku 15 cm, objem 9000 cm. Vypočítejte plošný obsah přířezu. L = 30 cm B=20cm H=15cm V = 9000 cm S=? S = 2 (L+B) (H + B) S = cm 3 = 3500 cm Plošný obsah přířezu krabice s přiléhajícími klopami je 3500 cm. 2. Jaký je plošný obsah přířezu krabice stejných rozměrů i stejného objemu v provedení s plně přesahujícími klopami (obr. 7a)? S=2(L+B) (H+2B) S = cm = 5500cm 2 2 Plošný obsah přířezu krabice s plně přesahujícími klopami je 5500 cm 2 3. Jaký je plošný obsah přířezu krabice skládající se z víka a spodku (obr. 7b) při stejném objemu jako obě předcházející krabice i při stejných rozměrech? Krabice s přiléhajícími klopami k = 0,5 Měrná spotřeba S m 2-3 0,39 cm cm Minimalizovaná měrná spotřeba S mmin 2-3 0,34 cm cm s plně přečnívajícími klopami k= ,61 cm cm 2-3 0,43 cm cm dvoudílná krabice víko a spodek 2-3 0,67 cm cm 2-3 0,54 cm cm

17 POTISKOVATELNOST 63 S=2(L+2H) (B+2H) S= cm = 6000 cm 2 2 Plošný obsah přířezu dvoudílné krabice skládající se z víka a spodku je 6000 cm Rozdíly jsou značné a zůstávají i při minimalizovaném řešení. Uvedené rozdíly nabádají k tomu, aby ve všech případech byla důkladně zvážena volba typu krabice pro daný účel s přihlédnutím k rozdílným nárokům, na spotřebu lepenky Povrchové vlastnosti obalů Hladkost a koeficient tření U některých obalů se sleduje také jejich schopnost dobře klouzat na ploše, např. při jejich vedení v balicích automatech nebo při posunování na vodorovných nebo širokých dopravních drahách během manipulace a skladování. V těchto případech je třeba, aby tření mezi povrchovou plochou obalu a dopravní plochou bylo co nejmenší a aby hladkost povrchových ploch obalů byla co největší. U jiných obalů (zejména u přepravních) se naopak požaduje, aby tření mezi povrchovou plochou a jinou plochou byla co největší a aby hladkost povrchu bylo co nejmenší. Tento požadavek se uplatňuje především při stohování (např. naplněných papírových pytlů nebo přepravních krabic). Zvýšení tření mezi plochami stohovaných obalů usnadňuje stohování, zmenšuje klouzavost stohovaných jednotek a zvětšuje stabilitu stohů. Zvětšení tření se u některých druhů obalových materiálů upravuje, např. u pytlových papírů jemným strojním krepováním nebo i povrchovou úpravou chemickými prostředky. Koeficient tření je ovlivněn různými faktory, např. silou tření ploch při různém zatížení i relativní vlhkosti materiálu. Schopnost klouzání po vodorovné rovině a koeficient tření se zjišťují zkušební metodou, kterou určuje státní norma. Zkouší se koeficient tření dvou stejných nebo různých povrchových ploch obalových materiálů při jejich klouzání po sobě při stálém zatížení.
