1 Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; s platností do r v návaznosti na platnost norem. Zákaz šíření a modifikace těchto materiálů. Děkuji Ing. D. Kavková Polotovary vyráběné tvářením za tepla KOVÁNÍ

2 Kování tj. tváření materiálů za tepla - materiál ohřátý na kovací teplotu v kovářské výhni či peci tvářen pomocí úderů - ruční kování rázů - kování strojní na bucharu tlaku - kování strojní na lisu

3 Rozdělení

4 Ruční kování kovářská výheň kovadlina viz praktická cvičení (dílenská praxe)

5 Strojní kování - stroje

6 Katedra strojírenské technologie Buchary údery beranu bucharu odpadají z tvářeného materiálu okuje - povrch výkovku čistý rázy se přenášejí do základu stroje - působí otřesy v okolí

7 Lisy dle používané energie - hydraulické - mechanické - pneumatické dle stavby - vertikální - horizontální

8 Lisy hydraulický lis výstředníkový lis

9 Lisy hydraulický kovací lis exentrický lis

10 Lisy

11 Pece hlubinné narážecí

12 Pece komorové

13 Volné strojní kování tvářený materiál údery nebo tlakem může téci volně ve směru kolmém k působící síle

14 Základní práce pěchování - zmenšuje se výška a zvětšuje se plocha průřezu

15 Základní práce prodlužování - zmenšení plochy příčného průřezu

16 Základní práce

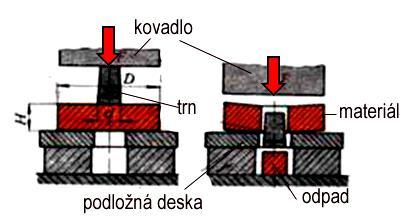

17 Základní práce děrování - mírně kuželový trn vtlačen do materiálu na 1/2 výšky - výkovek obrácen a z druhé strany děrování dokončeno

18 Zápustkové kování materiál vtlačován údery nebo tlakem do kovové, většinou dvoudílné zápustky

19 Zápustkové kování 1 polotovar zápustka výkovek 2

20 Zápustka tj. forma s dutinou tvaru budoucího výkovku zvětšená o přídavek - na smrštění - na obrábění - technologický (úkosy, rádiusy, blány,. ) druhy zápustek (zpravidla dvoudílné) - otevřené - uzavřené - postupové

21 Zápustka dvoudílná uzavřená

22 Výronková drážka tj. dutina okolo obrysu tvaru výkovku - zúžená část můstek - rozšířená část zásobník výronek - pojme přebytečný materiál - ovlivní tok materiálu uvnitř zápustky - dodatečně odstraněn ostřižením

23 Postupné kování

24 Postupová zápustka

25 Kování v postupové zápustce

26 Konečné úpravy

27 Speciální způsoby kování Přesné kování Kování protlačováním Vícecestné kování Kování na vodorovných kovacích strojích Kování za rotace Příčné klínové válcování

28 Přesné kování výkovky s min. přídavky na obrábění i úkosy - uzavřené zápustky přesné dodržování objemu a středění vloženého materiálu do zápustky vhodné pro rotační tvary

29 Kování výkyvnou zápustkou bezotřesová technologie probíhá za teploty okolí a nevznikají při něm žádné otřesy tvářecí lis lze instalovat do bezprostřední blízkosti dalších strojů, např. obráběcích, a vytvořit tak výrobní linku využívající všech dostupných automatizačních prvků kování probíhá zcela bez chlazení, mazání a přispívá tak ke zlepšení životního prostředí snížení vzniku možných úrazů, např. popálení, uklouznutím po zaolejované podlaze atd. Běžné kovářské stroje jsou většinou umístěny ve zvláštní hale, protože při kování vznikají velké vibrace, proces probíhá při vysokých teplotách, vzniká prach a špína.

30 Průběh kování spodní část zápustky tlačí předvalek proti horní části, která koná kruhový kývavý pohyb

31 Výhody špičková technologie tváření dosažení vysoké geometrické přesnosti i na velmi tvarově rozmanitých výrobcích výroba součástí na hotovo - bez dodatečného obrábění - dodržení velmi přesných tolerancí rozměrů i vysoké jakosti povrchu kuželová ozubená kola diferenciálu pro osobní a nákladní automobily

32 Vodorovné kovací stroje částečná nebo úplná automatizace výrobního procesu horizontální klikové lisy vhodné pro pěchování z tyčového materiálu a práci s uzavřenými zápustkami

33 Vodorovný kovací lis

34 Kování protlačováním materiál v uzavřené zápustce stlačován průtlačníkem = kombinace protlačování a kování vhodné pro slitiny hliníku a mědi (ocel) vysoká pevnost a teplotní odolnost nástrojů

35 Rotační kování dochází k redukci průřezu na menší průměr nebo k vykování válcové části na hranatém profilu kování za rotace se provádí za studena deformace nastává opakovanými údery

36 Rotační kování

37 Vícecestné kování materiál v uzavřené zápustce podroben tlaku lisovníků z několika stran výkovky přesné s minimálními přídavky na obrábění

38 Příčné klínové válcování Holubova metoda použití - výroba předkovků, vývalků - výroba polotovarů rotačních tvarů v konečné kvalitě

39 Výhody příčného válcování automatický provoz úspora materiálu až 25% úspora energií až 25% zvýšení životnosti kovacích nástrojů až o 50% zvýšení technologických možností kovacího sroje až o 20% vytvoření ideálního předvalku pro kování nebo zhotovení polotovaru rotačních součástí jako náhrada kování

40 Stroje pro příčné klínové válcování ULS

41 Stroje pro příčné klínové válcování
