1 SROVNÁNÍ ČISTÝ PROSTOR X IZOLÁTOR

2 Obsah Čistý prostor Izolátor Srovnání investičních nákladů Srovnání provozních nákladů Návratnost investice Další výhody izolátorů

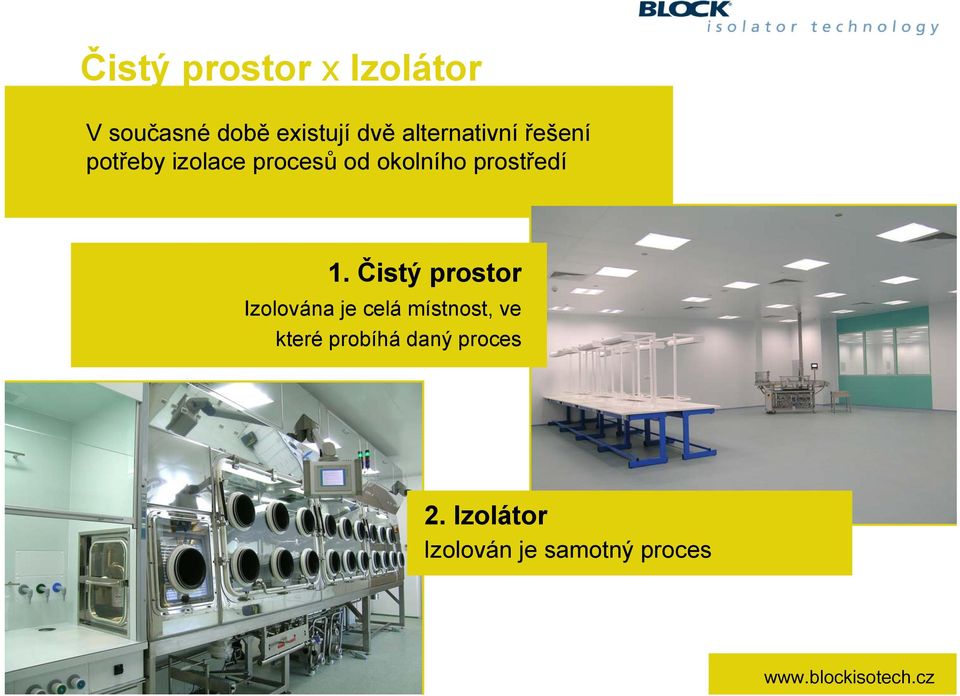

3 Čistý prostor x Izolátor V současné době existují dvě alternativní řešení potřeby izolace procesů od okolního prostředí 1. Čistý prostor Izolována je celá místnost, ve které probíhá daný proces 2. Izolátor Izolován je samotný proces

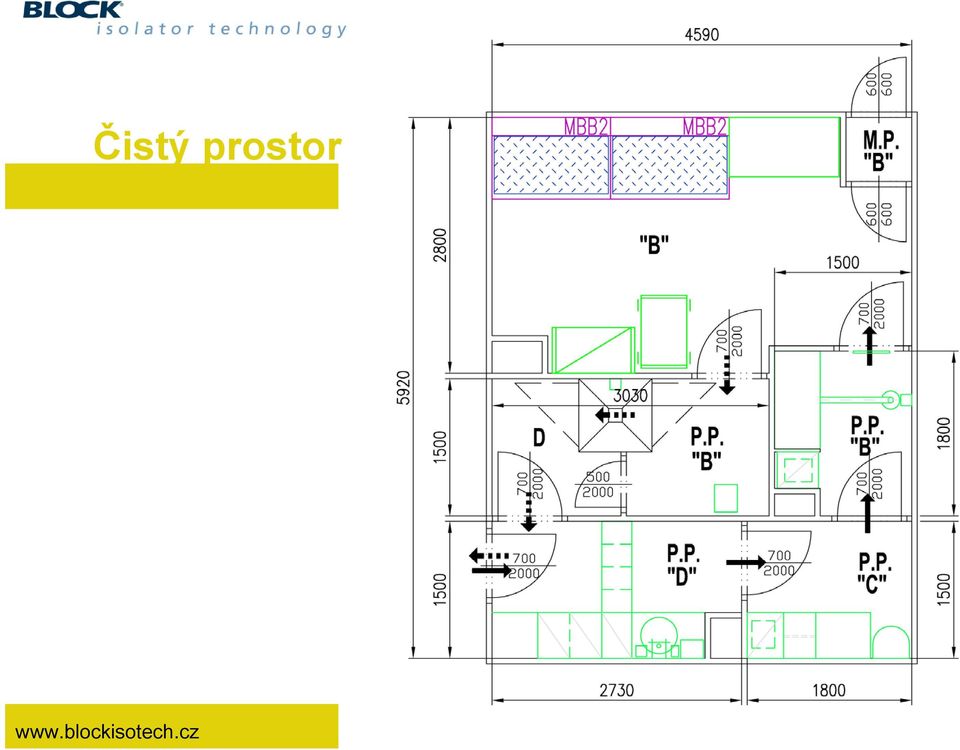

4 Čistý prostor

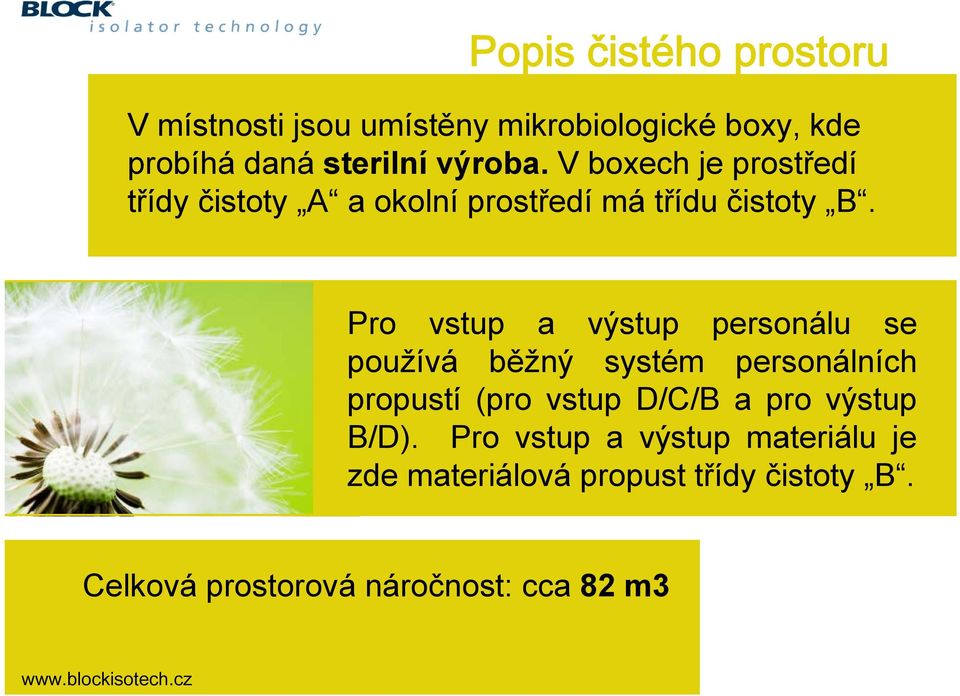

5 Popis čistého prostoru V místnosti jsou umístěny mikrobiologické boxy, kde probíhá daná sterilní výroba. V boxech je prostředí třídy čistoty A a okolní prostředí má třídu čistoty B. Pro vstup a výstup personálu se používá běžný systém personálních propustí (pro vstup D/C/B a pro výstup B/D). Pro vstup a výstup materiálu je zde materiálová propust třídy čistoty B. Celková prostorová náročnost: cca 82 m3

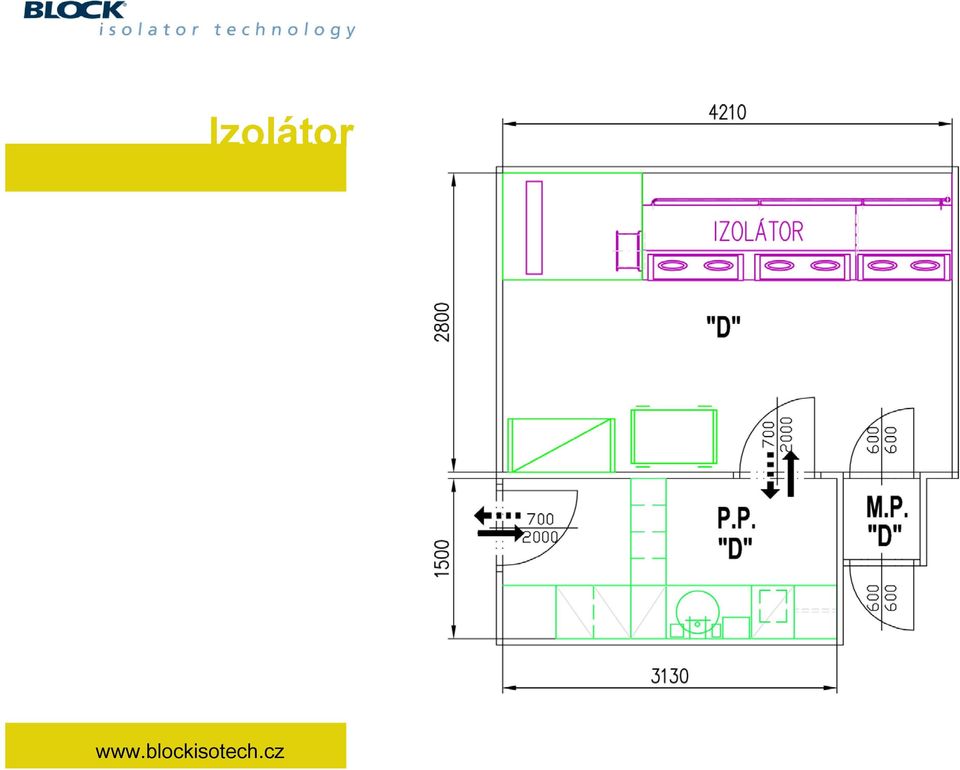

6 Izolátor

7 Popis prostoru s izolátorem Sterilní výroba je uzavřena v izolátoru, a proto pro místnost, kde je izolátor umístěn postačuje třída čistoty D. Pro vstup a výstup personálu je použita personální propust třídy čistoty D a taky pro vstup a výstup materiálu je zde materiálová propust třídy čistoty D. Celková prostorová náročnost: cca 54 m3

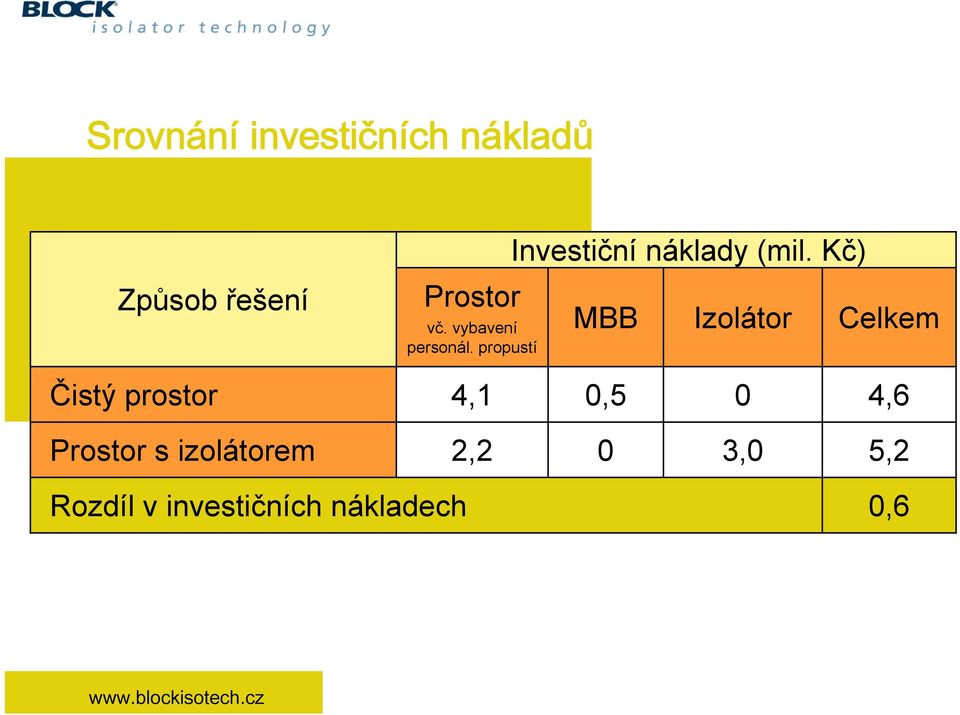

8 Srovnání investičních nákladů Investiční náklady (mil. Kč) Způsob řešení Prostor vč. vybavení personál. propustí MBB Izolátor Celkem Čistý prostor 4,1 0,5 0 4,6 Prostor s izolátorem 2,2 0 3,0 5,2 Rozdíl v investičních nákladech 0,6

9 Srovnání provozních nákladů Srovnáváme roční provozní náklady na energie (teplo, chlad, el. energie) pořízení a sterilizace oděvů Sterilní výroba ve dvousměnném provozu 2 pracovníci v jedné směně 250 pracovních dnů v roce

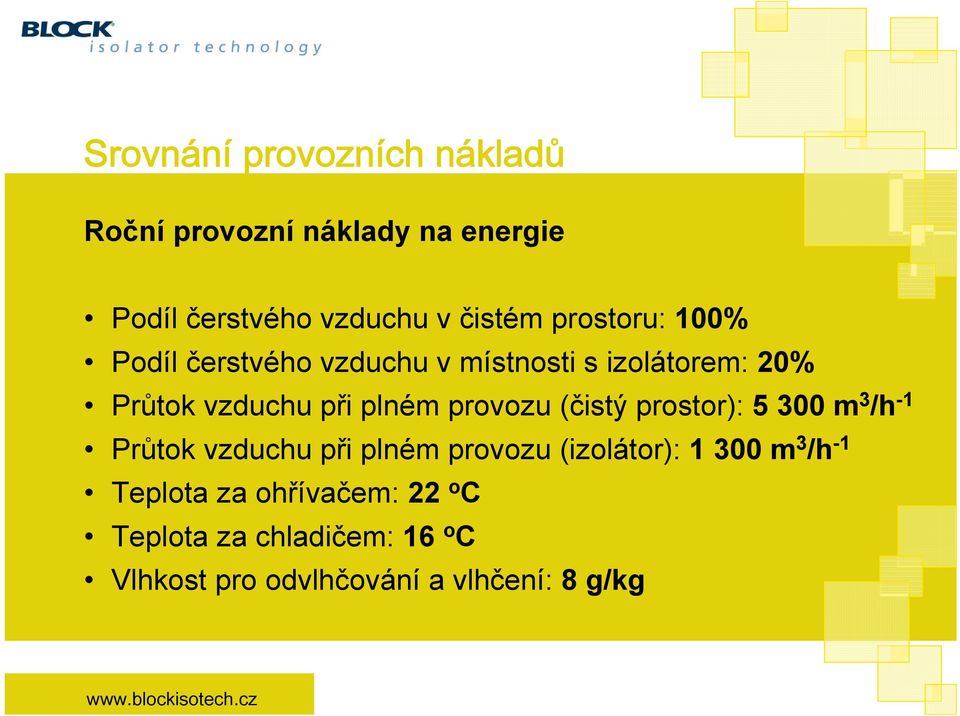

10 Srovnání provozních nákladů Roční provozní náklady na energie Podíl čerstvého vzduchu v čistém prostoru: 100% Podíl čerstvého vzduchu v místnosti s izolátorem: 20% Průtok vzduchu při plném provozu (čistý prostor): m 3 /h -1 Průtok vzduchu při plném provozu (izolátor): m 3 /h -1 Teplota za ohřívačem: 22 o C Teplota za chladičem: 16 o C Vlhkost pro odvlhčování a vlhčení: 8 g/kg

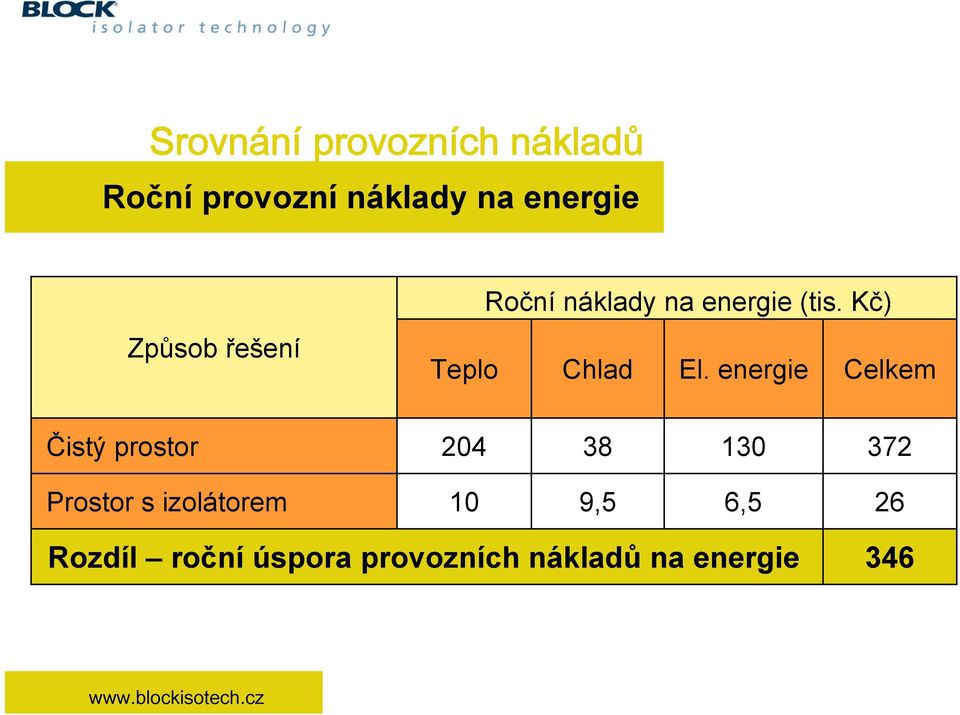

11 Srovnání provozních nákladů Roční provozní náklady na energie Způsob řešení Roční náklady na energie (tis. Kč) Teplo Chlad El. energie Celkem Čistý prostor Prostor s izolátorem 10 9,5 6,5 26 Rozdíl roční úspora provozních nákladů na energie 346

12 Srovnání provozních nákladů Roční provozní náklady na pořízení a sterilizaci oděvů Oděv pro čistý prostor Kombinéza s kuklou, návleky, rukavice, rouška Životnost cca 55 sterilizačních cyklů Spotřeba sterilizovaných oděvů na den: 8 ks Oděv pro prostor s izolátorem Blůza, kalhoty, pokrývka hlavy Životnost cca 110 pracích cyklů (není potřeba sterilizovat) Spotřeba vypraných oděvů na den: 4 ks 3 páry rukávců k izolátoru životnost cca ¼ roku

13 Srovnání provozních nákladů Roční provozní náklady na pořízení a sterilizaci oděvů Způsob řešení Pořízení Roční náklady na oděvy (tis. Kč) Čištění Steril. Rukávce Celkem Čistý prostor Prostor s izolátorem Rozdíl roční úspora provozních nákladů na oděvy 410

14 Návratnost investice Roční provozní náklady Energie Oděvy CELKEM Čistý prostor 372 tis. Kč 555 tis. Kč 927 tis. Kč Izolátor 26 tis. Kč 145 tis. Kč 171 tis. Kč Celková roční úspora provozních nákladů je cca 756 tis. Kč NÁVRATNOST INVESTICE DO IZOLÁTORU NEPŘESAHUJE 1 ROK

15 Další výhody izolátorů nižší spotřeba vyměňovaného vzduchu = nižší zatížení prostředí větší ochrana obsluhy i samotného produktu vyloučení personálu z aseptického prostoru (zvýšená míra sterility/ dekontaminace) menší prostorová náročnost, snadnější údržba kratší doba sterilizace vyšší produktivita
