D. DOKUMENTACE STAVBY - TECHNICKÁ ZPRÁVA

Transkript

1 Akce : Oprava ohradních zídek tenisových kurtů na p.p.č.443/7 a 460/2, k.ú. Malšovice Investor : Obec Malšovice u Děčína, Malšovice čp.16, Malšovice Arch. č. : /14 D. DOKUMENTACE STAVBY - TECHNICKÁ ZPRÁVA Děčín, únor 2014 Vypracoval : ing.milan Pileček ARCHITEKTONICKÁ KANCELÁŘ Jiřího z Poděbrad 56/1, DĚČÍN VI tel., fax tel

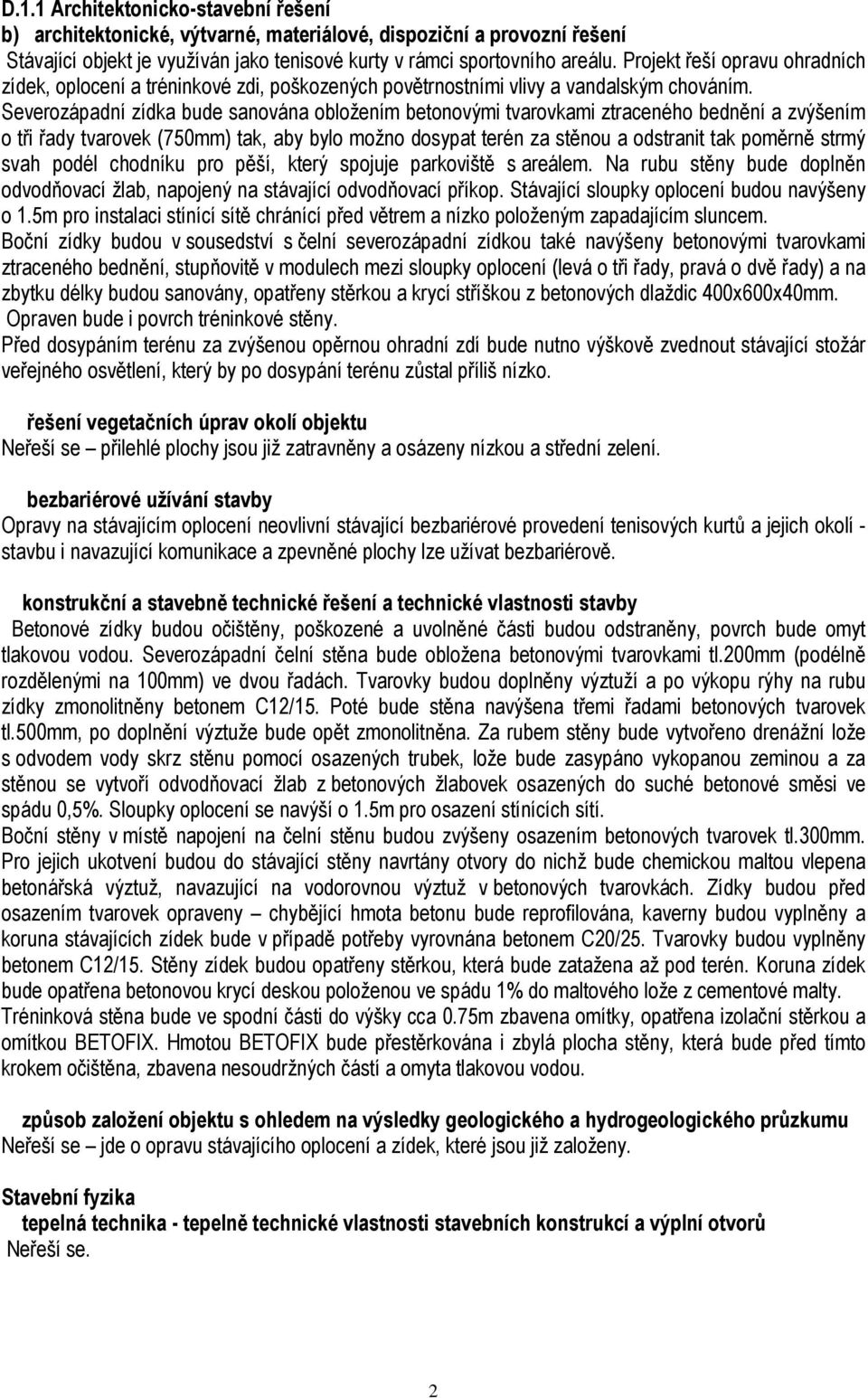

2 D.1.1 Architektonicko-stavební řešení b) architektonické, výtvarné, materiálové, dispoziční a provozní řešení Stávající objekt je využíván jako tenisové kurty v rámci sportovního areálu. Projekt řeší opravu ohradních zídek, oplocení a tréninkové zdi, poškozených povětrnostními vlivy a vandalským chováním. Severozápadní zídka bude sanována obložením betonovými tvarovkami ztraceného bednění a zvýšením o tři řady tvarovek (750mm) tak, aby bylo možno dosypat terén za stěnou a odstranit tak poměrně strmý svah podél chodníku pro pěší, který spojuje parkoviště s areálem. Na rubu stěny bude doplněn odvodňovací žlab, napojený na stávající odvodňovací příkop. Stávající sloupky oplocení budou navýšeny o 1.5m pro instalaci stínící sítě chránící před větrem a nízko položeným zapadajícím sluncem. Boční zídky budou v sousedství s čelní severozápadní zídkou také navýšeny betonovými tvarovkami ztraceného bednění, stupňovitě v modulech mezi sloupky oplocení (levá o tři řady, pravá o dvě řady) a na zbytku délky budou sanovány, opatřeny stěrkou a krycí stříškou z betonových dlaždic 400x600x40mm. Opraven bude i povrch tréninkové stěny. Před dosypáním terénu za zvýšenou opěrnou ohradní zdí bude nutno výškově zvednout stávající stožár veřejného osvětlení, který by po dosypání terénu zůstal příliš nízko. řešení vegetačních úprav okolí objektu Neřeší se přilehlé plochy jsou již zatravněny a osázeny nízkou a střední zelení. bezbariérové užívání stavby Opravy na stávajícím oplocení neovlivní stávající bezbariérové provedení tenisových kurtů a jejich okolí - stavbu i navazující komunikace a zpevněné plochy lze užívat bezbariérově. konstrukční a stavebně technické řešení a technické vlastnosti stavby Betonové zídky budou očištěny, poškozené a uvolněné části budou odstraněny, povrch bude omyt tlakovou vodou. Severozápadní čelní stěna bude obložena betonovými tvarovkami tl.200mm (podélně rozdělenými na 100mm) ve dvou řadách. Tvarovky budou doplněny výztuží a po výkopu rýhy na rubu zídky zmonolitněny betonem C12/15. Poté bude stěna navýšena třemi řadami betonových tvarovek tl.500mm, po doplnění výztuže bude opět zmonolitněna. Za rubem stěny bude vytvořeno drenážní lože s odvodem vody skrz stěnu pomocí osazených trubek, lože bude zasypáno vykopanou zeminou a za stěnou se vytvoří odvodňovací žlab z betonových žlabovek osazených do suché betonové směsi ve spádu 0,5%. Sloupky oplocení se navýší o 1.5m pro osazení stínících sítí. Boční stěny v místě napojení na čelní stěnu budou zvýšeny osazením betonových tvarovek tl.300mm. Pro jejich ukotvení budou do stávající stěny navrtány otvory do nichž bude chemickou maltou vlepena betonářská výztuž, navazující na vodorovnou výztuž v betonových tvarovkách. Zídky budou před osazením tvarovek opraveny chybějící hmota betonu bude reprofilována, kaverny budou vyplněny a koruna stávajících zídek bude v případě potřeby vyrovnána betonem C20/25. Tvarovky budou vyplněny betonem C12/15. Stěny zídek budou opatřeny stěrkou, která bude zatažena až pod terén. Koruna zídek bude opatřena betonovou krycí deskou položenou ve spádu 1% do maltového lože z cementové malty. Tréninková stěna bude ve spodní části do výšky cca 0.75m zbavena omítky, opatřena izolační stěrkou a omítkou BETOFIX. Hmotou BETOFIX bude přestěrkována i zbylá plocha stěny, která bude před tímto krokem očištěna, zbavena nesoudržných částí a omyta tlakovou vodou. způsob založení objektu s ohledem na výsledky geologického a hydrogeologického průzkumu Neřeší se jde o opravu stávajícího oplocení a zídek, které jsou již založeny. Stavební fyzika tepelná technika - tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Neřeší se. 2

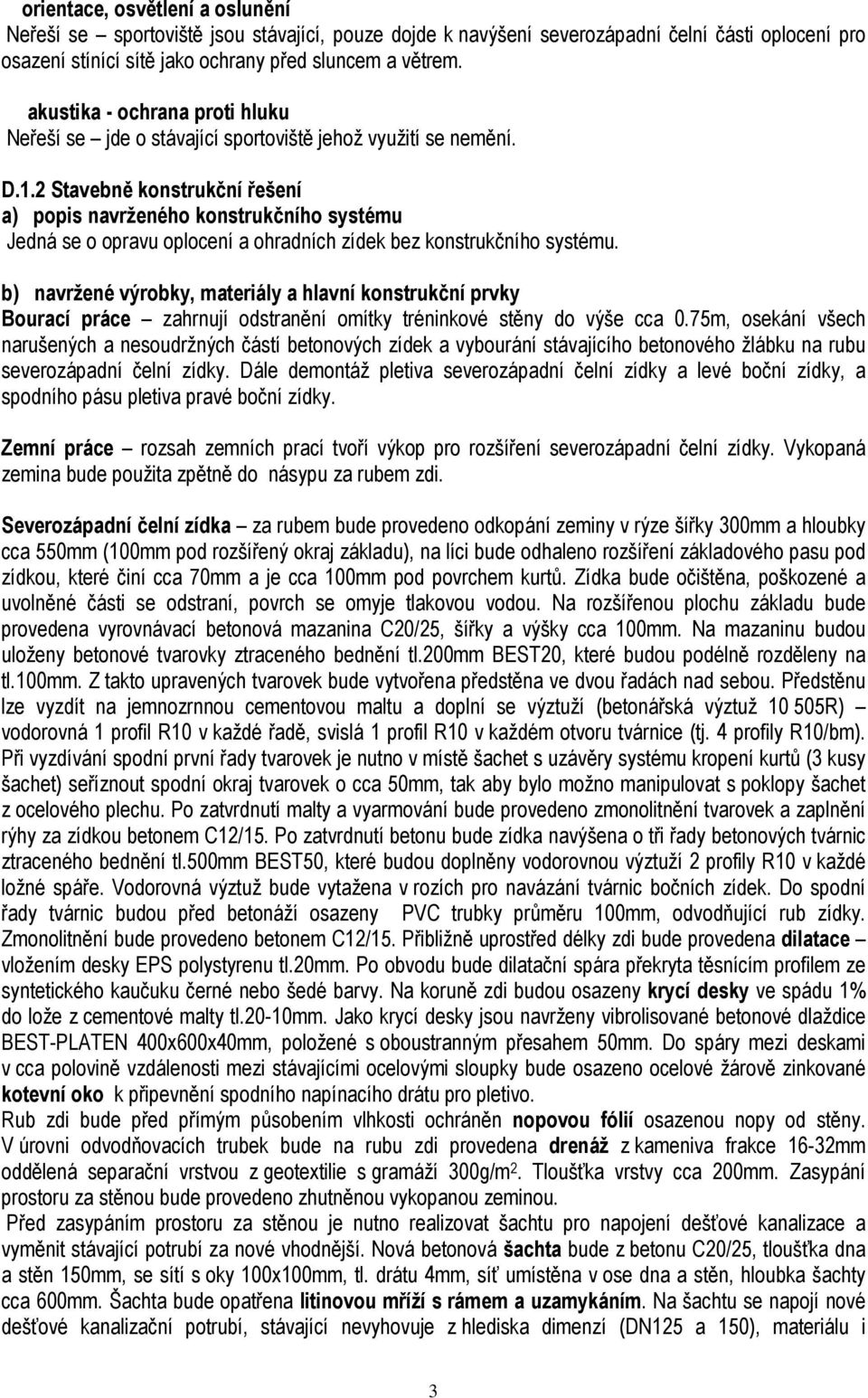

3 orientace, osvětlení a oslunění Neřeší se sportoviště jsou stávající, pouze dojde k navýšení severozápadní čelní části oplocení pro osazení stínící sítě jako ochrany před sluncem a větrem. akustika - ochrana proti hluku Neřeší se jde o stávající sportoviště jehož využití se nemění. D.1.2 Stavebně konstrukční řešení a) popis navrženého konstrukčního systému Jedná se o opravu oplocení a ohradních zídek bez konstrukčního systému. b) navržené výrobky, materiály a hlavní konstrukční prvky Bourací práce zahrnují odstranění omítky tréninkové stěny do výše cca 0.75m, osekání všech narušených a nesoudržných částí betonových zídek a vybourání stávajícího betonového žlábku na rubu severozápadní čelní zídky. Dále demontáž pletiva severozápadní čelní zídky a levé boční zídky, a spodního pásu pletiva pravé boční zídky. Zemní práce rozsah zemních prací tvoří výkop pro rozšíření severozápadní čelní zídky. Vykopaná zemina bude použita zpětně do násypu za rubem zdi. Severozápadní čelní zídka za rubem bude provedeno odkopání zeminy v rýze šířky 300mm a hloubky cca 550mm (100mm pod rozšířený okraj základu), na líci bude odhaleno rozšíření základového pasu pod zídkou, které činí cca 70mm a je cca 100mm pod povrchem kurtů. Zídka bude očištěna, poškozené a uvolněné části se odstraní, povrch se omyje tlakovou vodou. Na rozšířenou plochu základu bude provedena vyrovnávací betonová mazanina C20/25, šířky a výšky cca 100mm. Na mazaninu budou uloženy betonové tvarovky ztraceného bednění tl.200mm BEST20, které budou podélně rozděleny na tl.100mm. Z takto upravených tvarovek bude vytvořena předstěna ve dvou řadách nad sebou. Předstěnu lze vyzdít na jemnozrnnou cementovou maltu a doplní se výztuží (betonářská výztuž R) vodorovná 1 profil R10 v každé řadě, svislá 1 profil R10 v každém otvoru tvárnice (tj. 4 profily R10/bm). Při vyzdívání spodní první řady tvarovek je nutno v místě šachet s uzávěry systému kropení kurtů (3 kusy šachet) seříznout spodní okraj tvarovek o cca 50mm, tak aby bylo možno manipulovat s poklopy šachet z ocelového plechu. Po zatvrdnutí malty a vyarmování bude provedeno zmonolitnění tvarovek a zaplnění rýhy za zídkou betonem C12/15. Po zatvrdnutí betonu bude zídka navýšena o tři řady betonových tvárnic ztraceného bednění tl.500mm BEST50, které budou doplněny vodorovnou výztuží 2 profily R10 v každé ložné spáře. Vodorovná výztuž bude vytažena v rozích pro navázání tvárnic bočních zídek. Do spodní řady tvárnic budou před betonáží osazeny PVC trubky průměru 100mm, odvodňující rub zídky. Zmonolitnění bude provedeno betonem C12/15. Přibližně uprostřed délky zdi bude provedena dilatace vložením desky EPS polystyrenu tl.20mm. Po obvodu bude dilatační spára překryta těsnícím profilem ze syntetického kaučuku černé nebo šedé barvy. Na koruně zdi budou osazeny krycí desky ve spádu 1% do lože z cementové malty tl.20-10mm. Jako krycí desky jsou navrženy vibrolisované betonové dlaždice BEST-PLATEN 400x600x40mm, položené s oboustranným přesahem 50mm. Do spáry mezi deskami v cca polovině vzdálenosti mezi stávajícími ocelovými sloupky bude osazeno ocelové žárově zinkované kotevní oko k připevnění spodního napínacího drátu pro pletivo. Rub zdi bude před přímým působením vlhkosti ochráněn nopovou fólií osazenou nopy od stěny. V úrovni odvodňovacích trubek bude na rubu zdi provedena drenáž z kameniva frakce 16-32mm oddělená separační vrstvou z geotextilie s gramáží 300g/m 2. Tloušťka vrstvy cca 200mm. Zasypání prostoru za stěnou bude provedeno zhutněnou vykopanou zeminou. Před zasypáním prostoru za stěnou je nutno realizovat šachtu pro napojení dešťové kanalizace a vyměnit stávající potrubí za nové vhodnější. Nová betonová šachta bude z betonu C20/25, tloušťka dna a stěn 150mm, se sítí s oky 100x100mm, tl. drátu 4mm, síť umístěna v ose dna a stěn, hloubka šachty cca 600mm. Šachta bude opatřena litinovou mříží s rámem a uzamykáním. Na šachtu se napojí nové dešťové kanalizační potrubí, stávající nevyhovuje z hlediska dimenzí (DN125 a 150), materiálu i 3

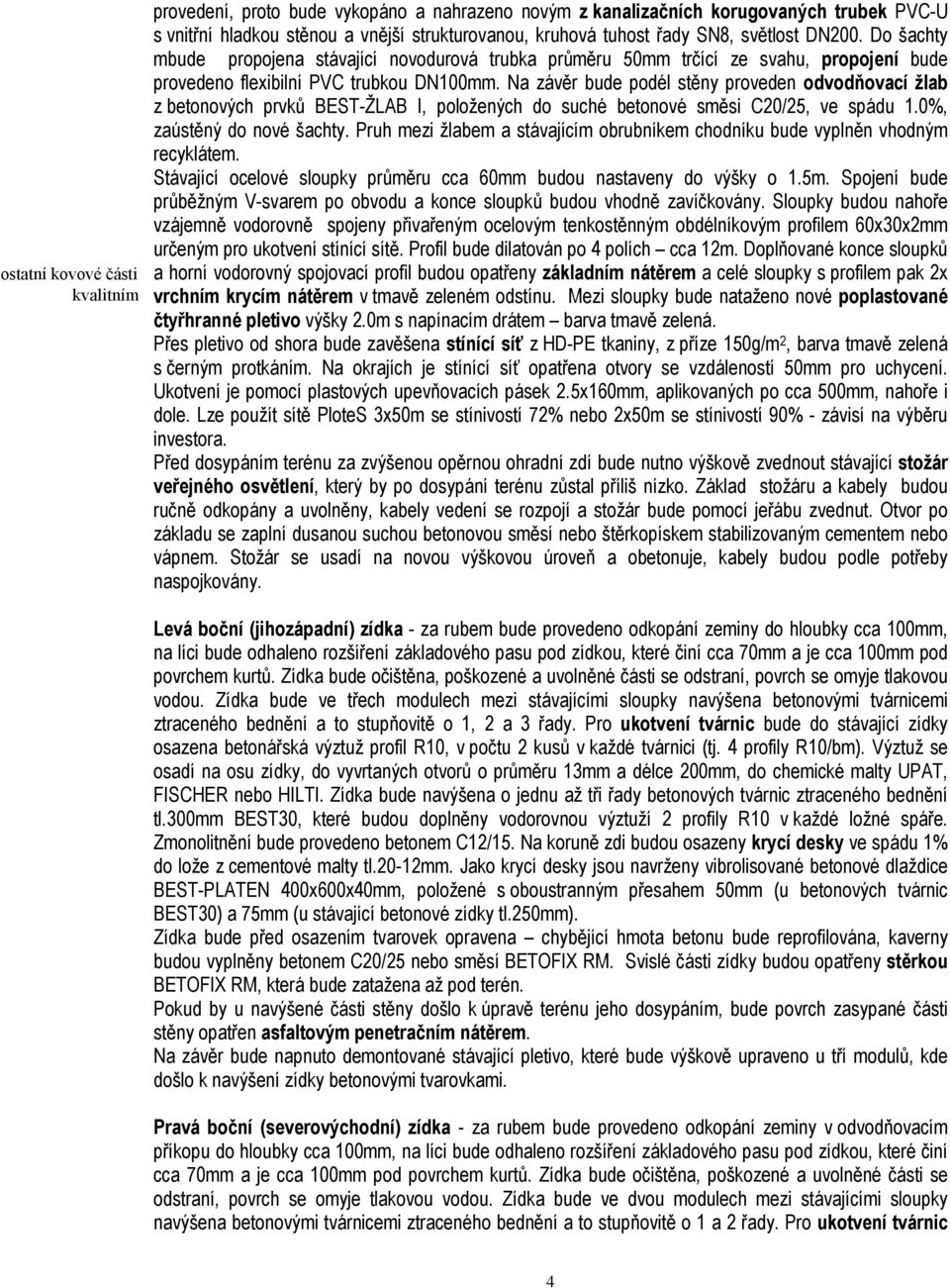

4 provedení, proto bude vykopáno a nahrazeno novým z kanalizačních korugovaných trubek PVC-U s vnitřní hladkou stěnou a vnější strukturovanou, kruhová tuhost řady SN8, světlost DN200. Do šachty mbude propojena stávající novodurová trubka průměru 50mm trčící ze svahu, propojení bude provedeno flexibilní PVC trubkou DN100mm. Na závěr bude podél stěny proveden odvodňovací žlab z betonových prvků BEST-ŽLAB I, položených do suché betonové směsi C20/25, ve spádu 1.0%, zaústěný do nové šachty. Pruh mezi žlabem a stávajícím obrubníkem chodníku bude vyplněn vhodným recyklátem. Stávající ocelové sloupky průměru cca 60mm budou nastaveny do výšky o 1.5m. Spojení bude průběžným V-svarem po obvodu a konce sloupků budou vhodně zavíčkovány. Sloupky budou nahoře vzájemně vodorovně spojeny přivařeným ocelovým tenkostěnným obdélníkovým profilem 60x30x2mm určeným pro ukotvení stínící sítě. Profil bude dilatován po 4 polích cca 12m. Doplňované konce sloupků a horní vodorovný spojovací profil budou opatřeny základním nátěrem a celé sloupky s profilem pak 2x vrchním krycím nátěrem v tmavě zeleném odstínu. Mezi sloupky bude nataženo nové poplastované čtyřhranné pletivo výšky 2.0m s napínacím drátem barva tmavě zelená. Přes pletivo od shora bude zavěšena stínící síť z HD-PE tkaniny, z příze 150g/m 2, barva tmavě zelená s černým protkáním. Na okrajích je stínící síť opatřena otvory se vzdáleností 50mm pro uchycení. Ukotvení je pomocí plastových upevňovacích pásek 2.5x160mm, aplikovaných po cca 500mm, nahoře i dole. Lze použít sítě PloteS 3x50m se stínivostí 72% nebo 2x50m se stínivostí 90% - závisí na výběru investora. Před dosypáním terénu za zvýšenou opěrnou ohradní zdí bude nutno výškově zvednout stávající stožár veřejného osvětlení, který by po dosypání terénu zůstal příliš nízko. Základ stožáru a kabely budou ručně odkopány a uvolněny, kabely vedení se rozpojí a stožár bude pomocí jeřábu zvednut. Otvor po základu se zaplní dusanou suchou betonovou směsí nebo štěrkopískem stabilizovaným cementem nebo vápnem. Stožár se usadí na novou výškovou úroveň a obetonuje, kabely budou podle potřeby naspojkovány. Levá boční (jihozápadní) zídka - za rubem bude provedeno odkopání zeminy do hloubky cca 100mm, na líci bude odhaleno rozšíření základového pasu pod zídkou, které činí cca 70mm a je cca 100mm pod povrchem kurtů. Zídka bude očištěna, poškozené a uvolněné části se odstraní, povrch se omyje tlakovou vodou. Zídka bude ve třech modulech mezi stávajícími sloupky navýšena betonovými tvárnicemi ztraceného bednění a to stupňovitě o 1, 2 a 3 řady. Pro ukotvení tvárnic bude do stávající zídky osazena betonářská výztuž profil R10, v počtu 2 kusů v každé tvárnici (tj. 4 profily R10/bm). Výztuž se osadí na osu zídky, do vyvrtaných otvorů o průměru 13mm a délce 200mm, do chemické malty UPAT, FISCHER nebo HILTI. Zídka bude navýšena o jednu až tři řady betonových tvárnic ztraceného bednění tl.300mm BEST30, které budou doplněny vodorovnou výztuží 2 profily R10 v každé ložné spáře. Zmonolitnění bude provedeno betonem C12/15. Na koruně zdi budou osazeny krycí desky ve spádu 1% do lože z cementové malty tl.20-12mm. Jako krycí desky jsou navrženy vibrolisované betonové dlaždice BEST-PLATEN 400x600x40mm, položené s oboustranným přesahem 50mm (u betonových tvárnic BEST30) a 75mm (u stávající betonové zídky tl.250mm). Zídka bude před osazením tvarovek opravena chybějící hmota betonu bude reprofilována, kaverny budou vyplněny betonem C20/25 nebo směsí BETOFIX RM. Svislé části zídky budou opatřeny stěrkou BETOFIX RM, která bude zatažena až pod terén. Pokud by u navýšené části stěny došlo k úpravě terénu jeho dosypáním, bude povrch zasypané části stěny opatřen asfaltovým penetračním nátěrem. Na závěr bude napnuto demontované stávající pletivo, které bude výškově upraveno u tří modulů, kde došlo k navýšení zídky betonovými tvarovkami. Pravá boční (severovýchodní) zídka - za rubem bude provedeno odkopání zeminy v odvodňovacím příkopu do hloubky cca 100mm, na líci bude odhaleno rozšíření základového pasu pod zídkou, které činí cca 70mm a je cca 100mm pod povrchem kurtů. Zídka bude očištěna, poškozené a uvolněné části se odstraní, povrch se omyje tlakovou vodou. Zídka bude ve dvou modulech mezi stávajícími sloupky navýšena betonovými tvárnicemi ztraceného bednění a to stupňovitě o 1 a 2 řady. Pro ukotvení tvárnic 4

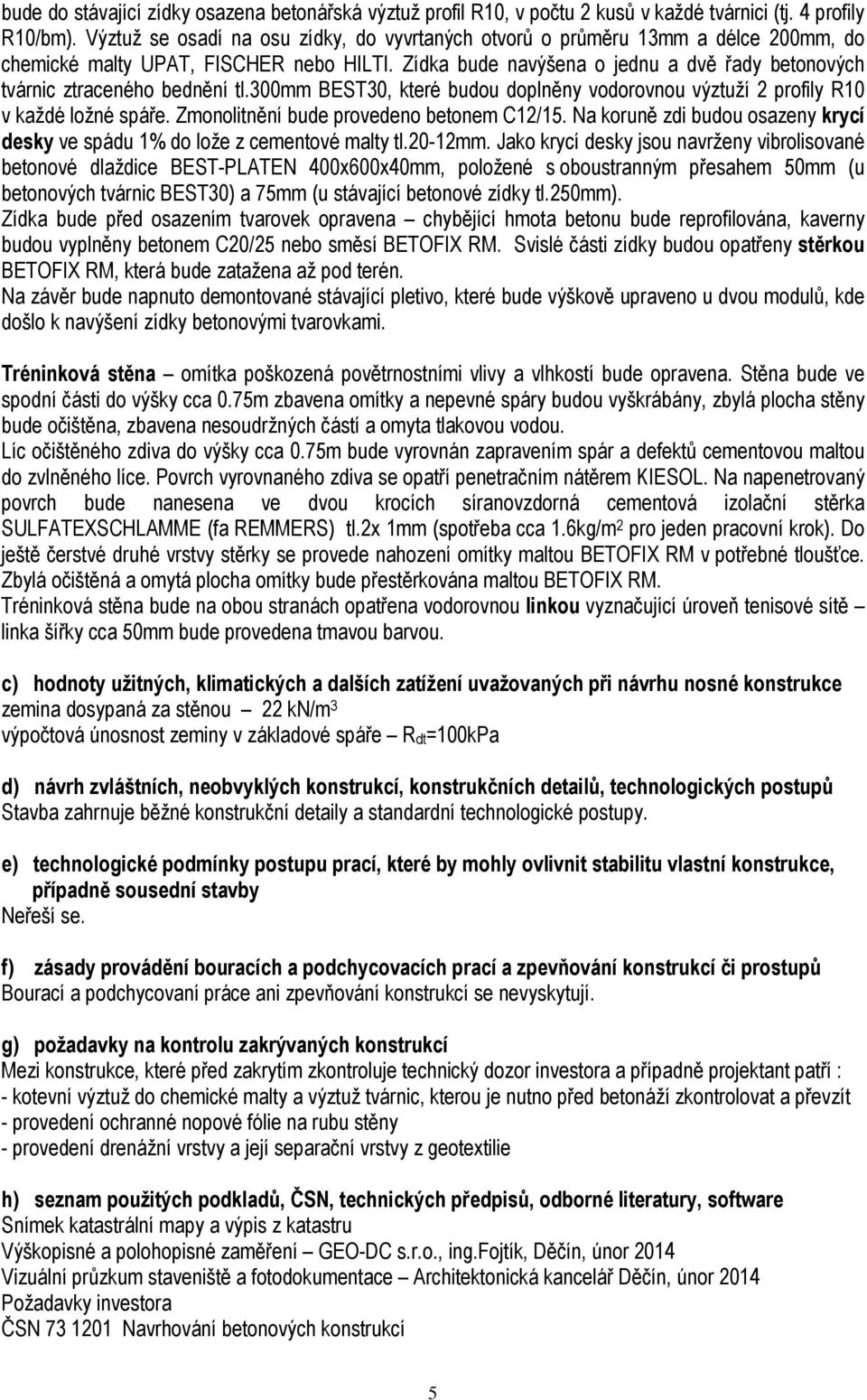

5 bude do stávající zídky osazena betonářská výztuž profil R10, v počtu 2 kusů v každé tvárnici (tj. 4 profily R10/bm). Výztuž se osadí na osu zídky, do vyvrtaných otvorů o průměru 13mm a délce 200mm, do chemické malty UPAT, FISCHER nebo HILTI. Zídka bude navýšena o jednu a dvě řady betonových tvárnic ztraceného bednění tl.300mm BEST30, které budou doplněny vodorovnou výztuží 2 profily R10 v každé ložné spáře. Zmonolitnění bude provedeno betonem C12/15. Na koruně zdi budou osazeny krycí desky ve spádu 1% do lože z cementové malty tl.20-12mm. Jako krycí desky jsou navrženy vibrolisované betonové dlaždice BEST-PLATEN 400x600x40mm, položené s oboustranným přesahem 50mm (u betonových tvárnic BEST30) a 75mm (u stávající betonové zídky tl.250mm). Zídka bude před osazením tvarovek opravena chybějící hmota betonu bude reprofilována, kaverny budou vyplněny betonem C20/25 nebo směsí BETOFIX RM. Svislé části zídky budou opatřeny stěrkou BETOFIX RM, která bude zatažena až pod terén. Na závěr bude napnuto demontované stávající pletivo, které bude výškově upraveno u dvou modulů, kde došlo k navýšení zídky betonovými tvarovkami. Tréninková stěna omítka poškozená povětrnostními vlivy a vlhkostí bude opravena. Stěna bude ve spodní části do výšky cca 0.75m zbavena omítky a nepevné spáry budou vyškrábány, zbylá plocha stěny bude očištěna, zbavena nesoudržných částí a omyta tlakovou vodou. Líc očištěného zdiva do výšky cca 0.75m bude vyrovnán zapravením spár a defektů cementovou maltou do zvlněného líce. Povrch vyrovnaného zdiva se opatří penetračním nátěrem KIESOL. Na napenetrovaný povrch bude nanesena ve dvou krocích síranovzdorná cementová izolační stěrka SULFATEXSCHLAMME (fa REMMERS) tl.2x 1mm (spotřeba cca 1.6kg/m 2 pro jeden pracovní krok). Do ještě čerstvé druhé vrstvy stěrky se provede nahození omítky maltou BETOFIX RM v potřebné tloušťce. Zbylá očištěná a omytá plocha omítky bude přestěrkována maltou BETOFIX RM. Tréninková stěna bude na obou stranách opatřena vodorovnou linkou vyznačující úroveň tenisové sítě linka šířky cca 50mm bude provedena tmavou barvou. c) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce zemina dosypaná za stěnou 22 kn/m 3 výpočtová únosnost zeminy v základové spáře Rdt=100kPa d) návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů Stavba zahrnuje běžné konstrukční detaily a standardní technologické postupy. e) technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby Neřeší se. f) zásady provádění bouracích a podchycovacích prací a zpevňování konstrukcí či prostupů Bourací a podchycovaní práce ani zpevňování konstrukcí se nevyskytují. g) požadavky na kontrolu zakrývaných konstrukcí Mezi konstrukce, které před zakrytím zkontroluje technický dozor investora a případně projektant patří : - kotevní výztuž do chemické malty a výztuž tvárnic, kterou je nutno před betonáží zkontrolovat a převzít - provedení ochranné nopové fólie na rubu stěny - provedení drenážní vrstvy a její separační vrstvy z geotextilie h) seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software Snímek katastrální mapy a výpis z katastru Výškopisné a polohopisné zaměření GEO-DC s.r.o., ing.fojtík, Děčín, únor 2014 Vizuální průzkum staveniště a fotodokumentace Architektonická kancelář Děčín, únor 2014 Požadavky investora ČSN Navrhování betonových konstrukcí 5

6 ČSN Zatížení stavebních konstrukcí ČSN Zakládání staveb. Základová půda pod plošnými základy Technický průvodce TP 51 Statické tabulky pro stavební praxi SNTL Praha 1978 Technický průvodce TP 64 Prvky kovových konstrukcí SNTL Praha 1985 Vyhláška č.268/2009 Sb., o technických požadavcích na stavby Zákon č.183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) ve znění novely č.350/2012 Sb. Zákon č.186/2006 Sb., o změně některých zákonů souvisejících s přijetím stavebního zákona Zákon č.185/2001 Sb. o odpadech a změně některých dalších zákonů Vyhláška č. 381/2001 Sb., kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů... Vyhláška č.499/2006 Sb., o dokumentaci staveb ve znění novely č.62/2013 Sb. Zákon č.309/2006 Sb. kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy Nařízení vlády č.362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády č.101/2005 Sb. o podrobnějších požadavcích na pracoviště a pracovní prostředí Nařízení vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Nařízení vlády č.378/2001 Sb. kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí Vyhláška č.48/1982 Sb. v platném znění, která stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení Vyhláška č.18,19,21/1979 Sb. a č.73/2010 Sb. o vyhrazených technických zařízeních Vyhláška č.50/1978 Sb. o odborné způsobilosti osob při pracích s elektrickými zařízeními i) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem Tato dokumentace byla zpracována v rozsahu stanoveném na dokumentaci pro provádění stavby a slouží pro účely stavebního řízení i provedení stavby. 6
