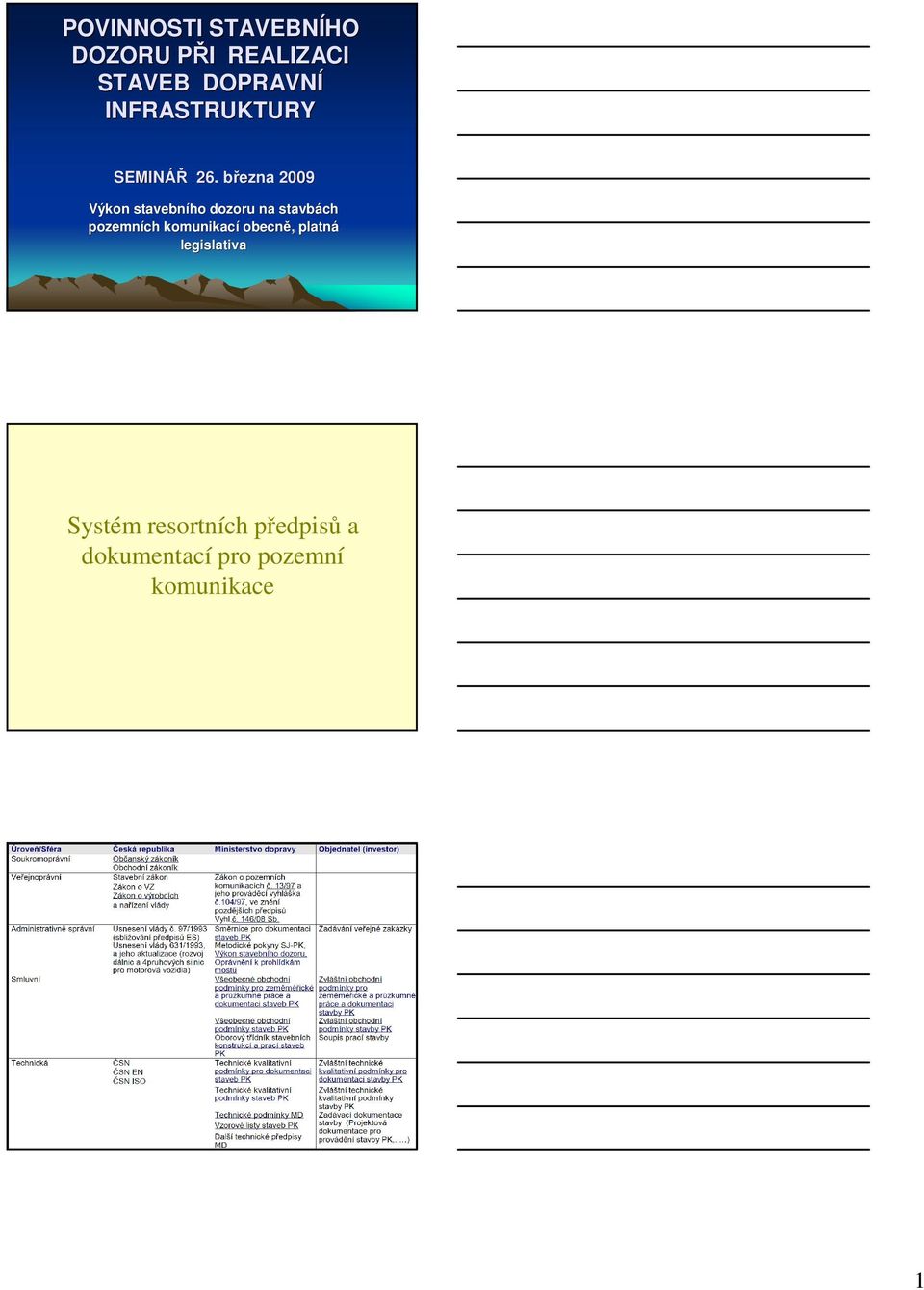

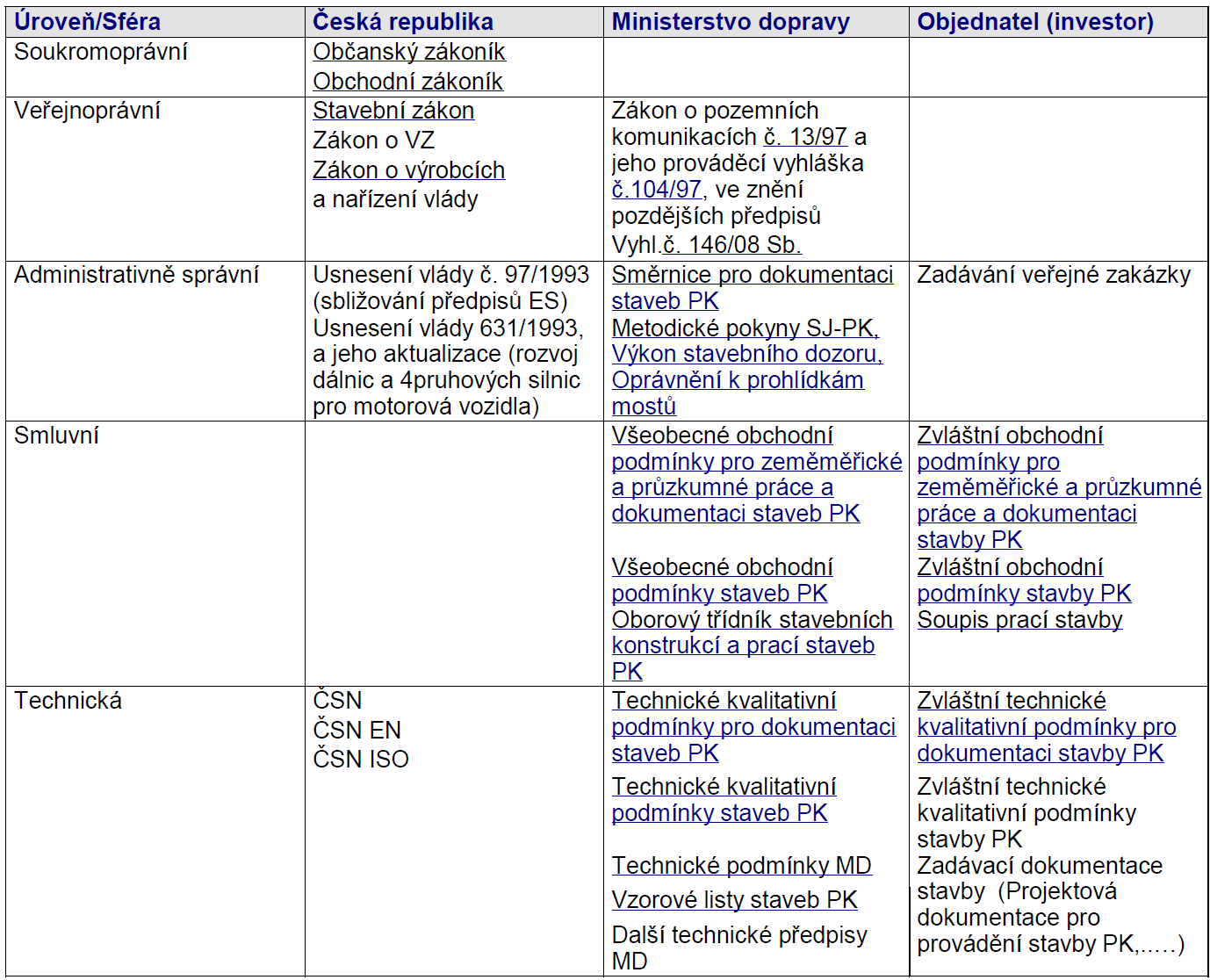

1 POVINNOSTI STAVEBNÍHO DOZORU PŘI P I REALIZACI STAVEB DOPRAVNÍ INFRASTRUKTURY SEMINÁŘ 26. března b 2009 Výkon stavebního dozoru na stavbách pozemních komunikací obecně,, platná legislativa Systém resortních předpisů a dokumentací pro pozemní komunikace 1

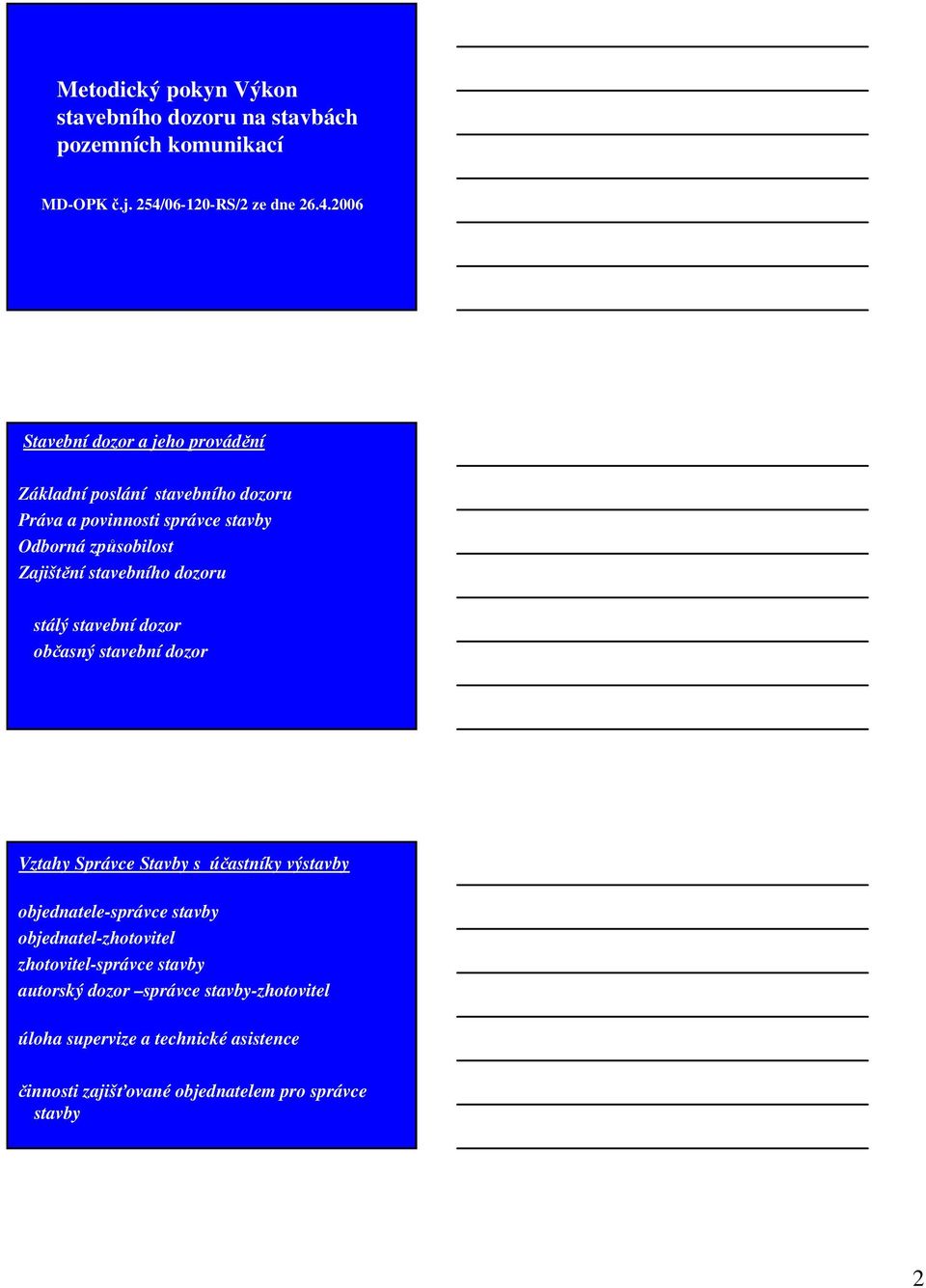

2 Metodický pokyn Výkon stavebního dozoru na stavbách pozemních komunikací MD-OPK č.j. 254/ RS/2 ze dne Stavební dozor a jeho provádění Základní poslání stavebního dozoru Práva a povinnosti správce stavby Odborná způsobilost Zajištění stavebního dozoru stálý stavební dozor občasný stavební dozor Vztahy Správce Stavby s účastníky výstavby objednatele-správce stavby objednatel-zhotovitel zhotovitel-správce stavby autorský dozor správce stavby-zhotovitel úloha supervize a technické asistence činnosti zajišťované objednatelem pro správce stavby 2

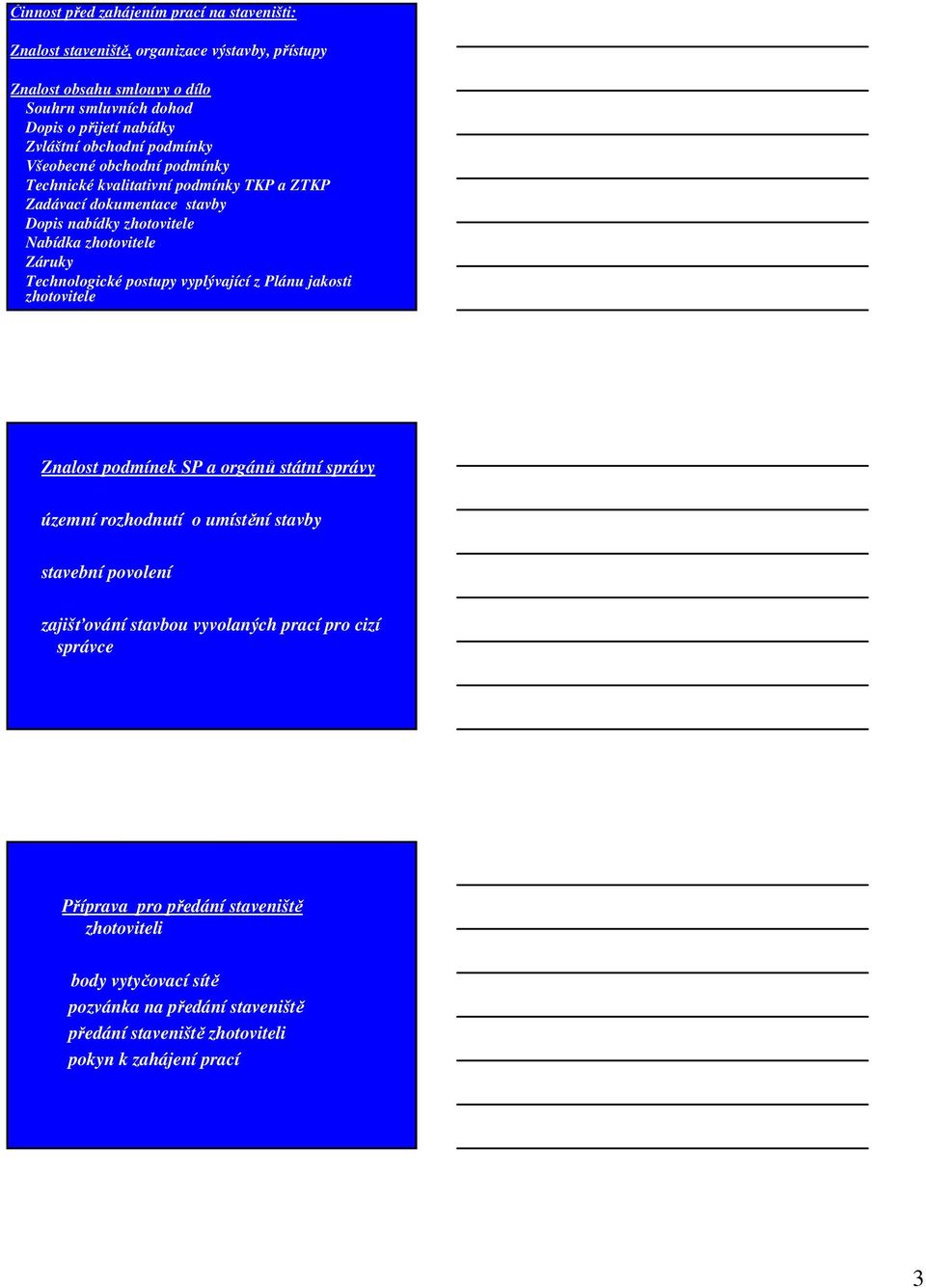

3 Činnost před zahájením prací na staveništi: Znalost staveniště, organizace výstavby, přístupy Znalost obsahu smlouvy o dílo Souhrn smluvních dohod Dopis o přijetí nabídky Zvláštní obchodní podmínky Všeobecné obchodní podmínky Technické kvalitativní podmínky TKP a ZTKP Zadávací dokumentace stavby Dopis nabídky zhotovitele Nabídka zhotovitele Záruky Technologické postupy vyplývající z Plánu jakosti zhotovitele Znalost podmínek SP a orgánů státní správy územní rozhodnutí o umístění stavby stavební povolení zajišťování stavbou vyvolaných prací pro cizí správce Příprava pro předání staveniště zhotoviteli body vytyčovací sítě pozvánka na předání staveniště předání staveniště zhotoviteli pokyn k zahájení prací 3

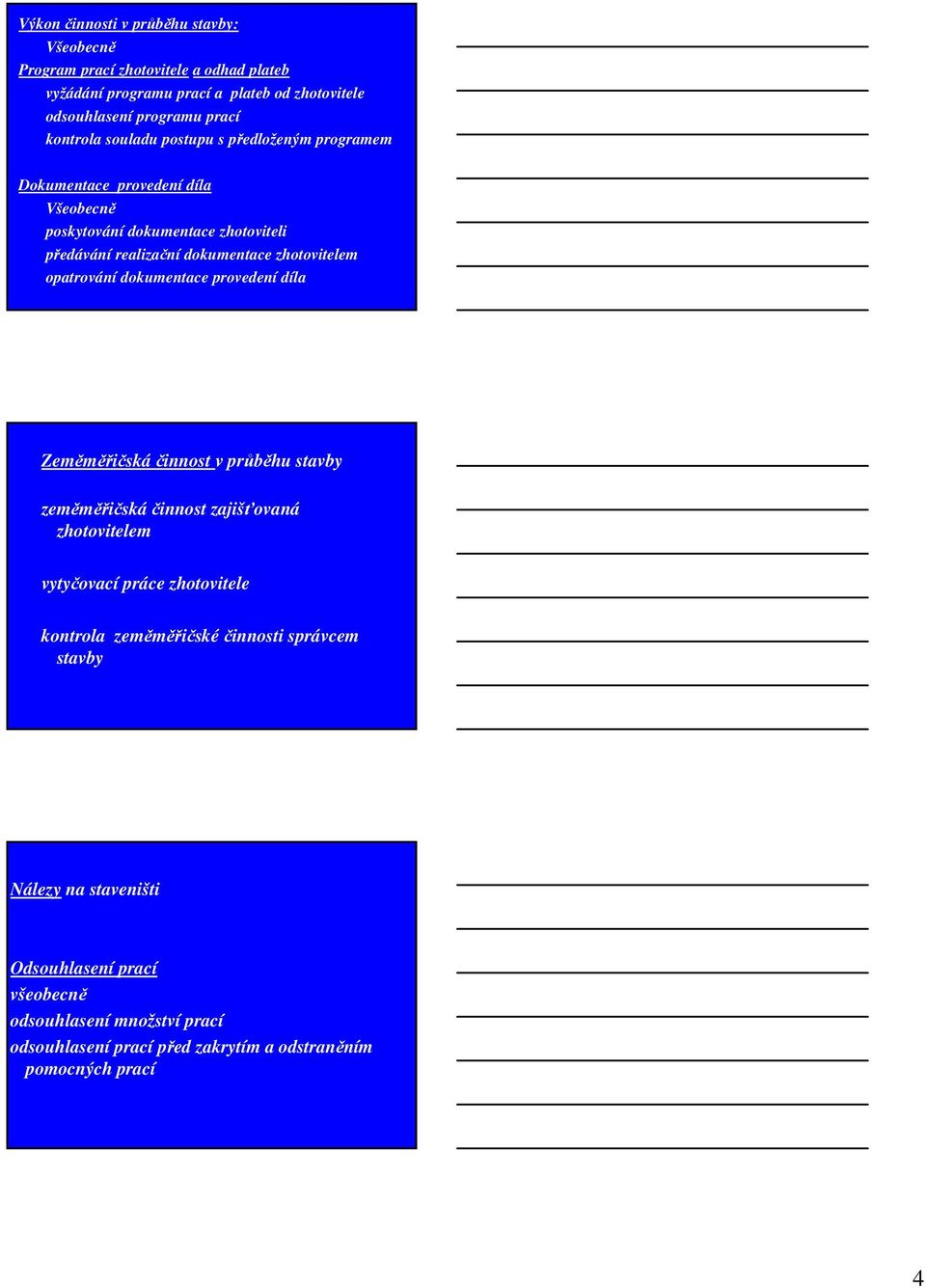

4 Výkon činnosti v průběhu stavby: Všeobecně Program prací zhotovitele a odhad plateb vyžádání programu prací a plateb od zhotovitele odsouhlasení programu prací kontrola souladu postupu s předloženým programem Dokumentace provedení díla Všeobecně poskytování dokumentace zhotoviteli předávání realizační dokumentace zhotovitelem opatrování dokumentace provedení díla Zeměměřičskáčinnost v průběhu stavby zeměměřičskáčinnost zajišťovaná zhotovitelem vytyčovací práce zhotovitele kontrola zeměměřičskéčinnosti správcem stavby Nálezy na staveništi Odsouhlasení prací všeobecně odsouhlasení množství prací odsouhlasení prací před zakrytím a odstraněním pomocných prací 4

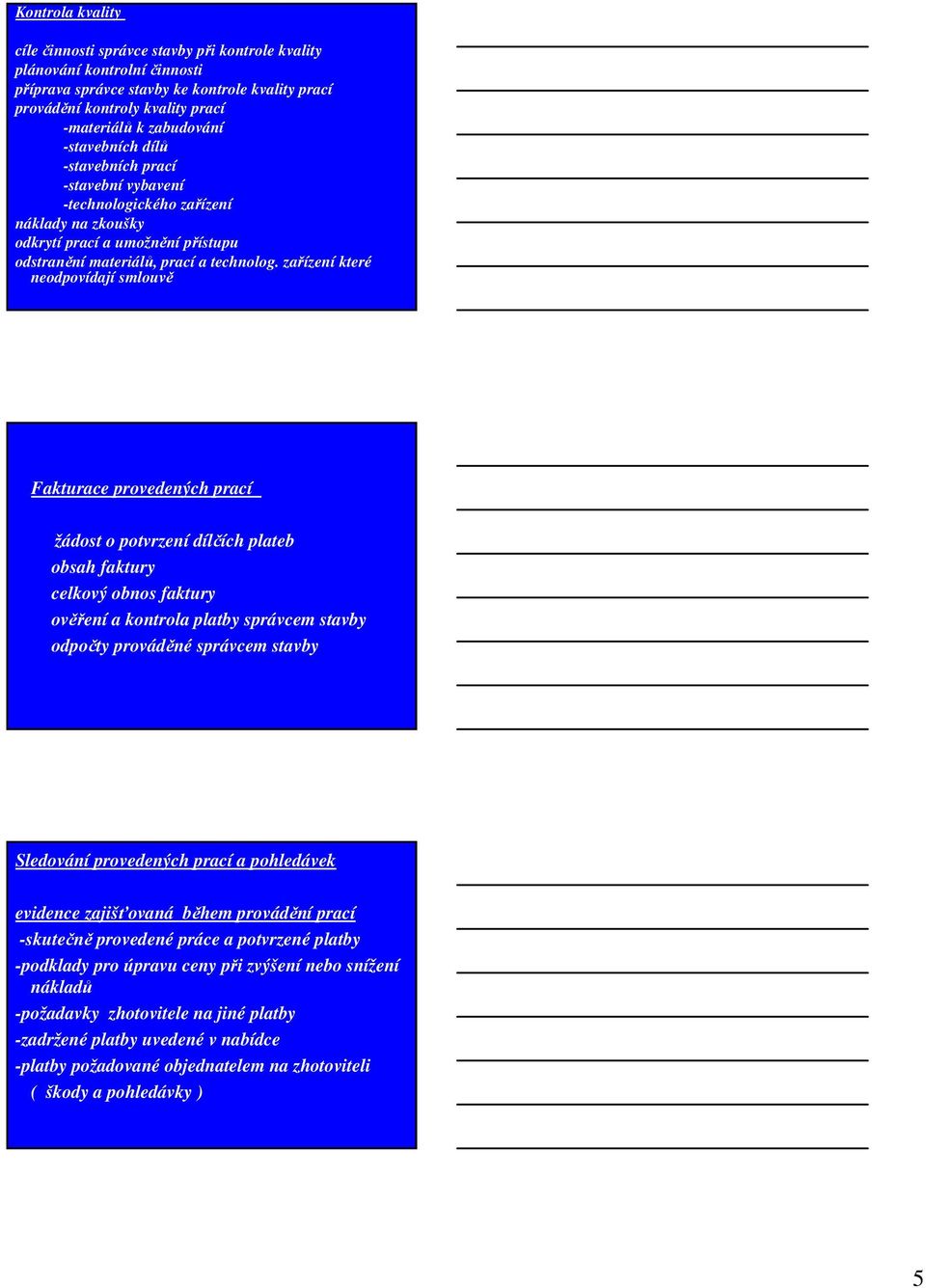

5 Kontrola kvality cíle činnosti správce stavby při kontrole kvality plánování kontrolníčinnosti příprava správce stavby ke kontrole kvality prací provádění kontroly kvality prací -materiálů k zabudování -stavebních dílů -stavebních prací -stavební vybavení -technologického zařízení náklady na zkoušky odkrytí prací a umožnění přístupu odstranění materiálů, prací a technolog. zařízení které neodpovídají smlouvě Fakturace provedených prací žádost o potvrzení dílčích plateb obsah faktury celkový obnos faktury ověření a kontrola platby správcem stavby odpočty prováděné správcem stavby Sledování provedených prací a pohledávek evidence zajišťovaná během provádění prací -skutečně provedené práce a potvrzené platby -podklady pro úpravu ceny při zvýšení nebo snížení nákladů -požadavky zhotovitele na jiné platby -zadržené platby uvedené v nabídce -platby požadované objednatelem na zhotoviteli ( škody a pohledávky ) 5

6 Výkon činnosti při přejímacím řízení Převzetí prací oznámení zhotovitele o dokončení prací příprava správce stavby k vydání protokolu o převzetí prací dokumentace požadované s oznámením o dokončení prací přejímací zkoušky protokol o převzetí prací postup správce stavby, když nelze práce převzít postup při předčasném užívání Vady díla, záruky za jakost a odpovědnost za vady vady při převzetí prací vady po převzetí prací nároky z vadného plnění Dokumentace skutečného provedení stavby (DSPS) všeobecně zajištění DSPS úkoly správce stavby 6

7 Faktura při předání prací obsah faktury -soupisy všech skutečně provedených prací -případné zvýšení a nebo snížení ceny díla -úpravy v důsledku zvýšení nebo snížení nákladů -další obnosy celkový obnos nároku zhotovitelem ověření a kontrola správcem stavby potvrzení nároku zhotovitele Ukončeníčinnosti správce stavby Kolaudace stavby a úloha správce stavby Konečné odsouhlasení stavby - protokol o ukončení záruční doby Úloha správce stavby při řešení sporů, smírčí řízení Administrativa včinnosti správce stavby Hlavní administrativní činnosti došlé a odeslané písemnosti základní listiny stavby dokumentace provedení díla stavební deník skladba deníku vedení deníku uložení deníku záznamy v deníku kontrola smluvních závazků zhotovitele kontrola kvality prací kontrola postupu prací změněné a dodatečné práce odsouhlasení prací fakturace a zadržené platby převzetí ukončených prací a dodávek 7

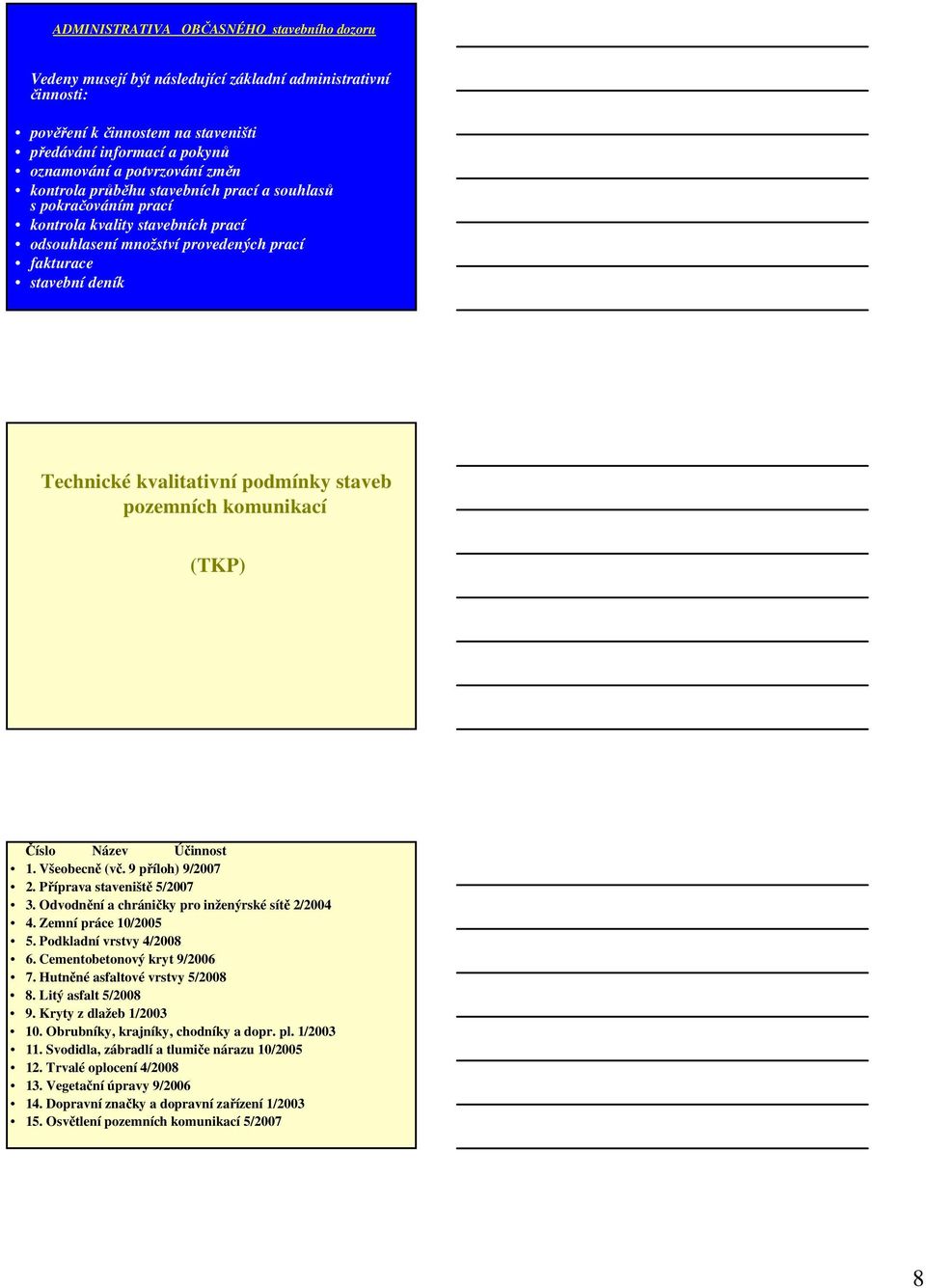

8 ADMINISTRATIVA OBČASNÉHO stavebního dozoru Vedeny musejí být následující základní administrativní činnosti: pověření k činnostem na staveništi předávání informací a pokynů oznamování a potvrzování změn kontrola průběhu stavebních prací a souhlasů s pokračováním prací kontrola kvality stavebních prací odsouhlasení množství provedených prací fakturace stavební deník Technické kvalitativní podmínky staveb pozemních komunikací (TKP) Číslo Název Účinnost 1. Všeobecně (vč. 9 příloh) 9/ Příprava staveniště 5/ Odvodnění a chráničky pro inženýrské sítě 2/ Zemní práce 10/ Podkladní vrstvy 4/ Cementobetonový kryt 9/ Hutněné asfaltové vrstvy 5/ Litý asfalt 5/ Kryty z dlažeb 1/ Obrubníky, krajníky, chodníky a dopr. pl. 1/ Svodidla, zábradlí a tlumiče nárazu 10/ Trvalé oplocení 4/ Vegetační úpravy 9/ Dopravní značky a dopravní zařízení 1/ Osvětlení pozemních komunikací 5/2007 8

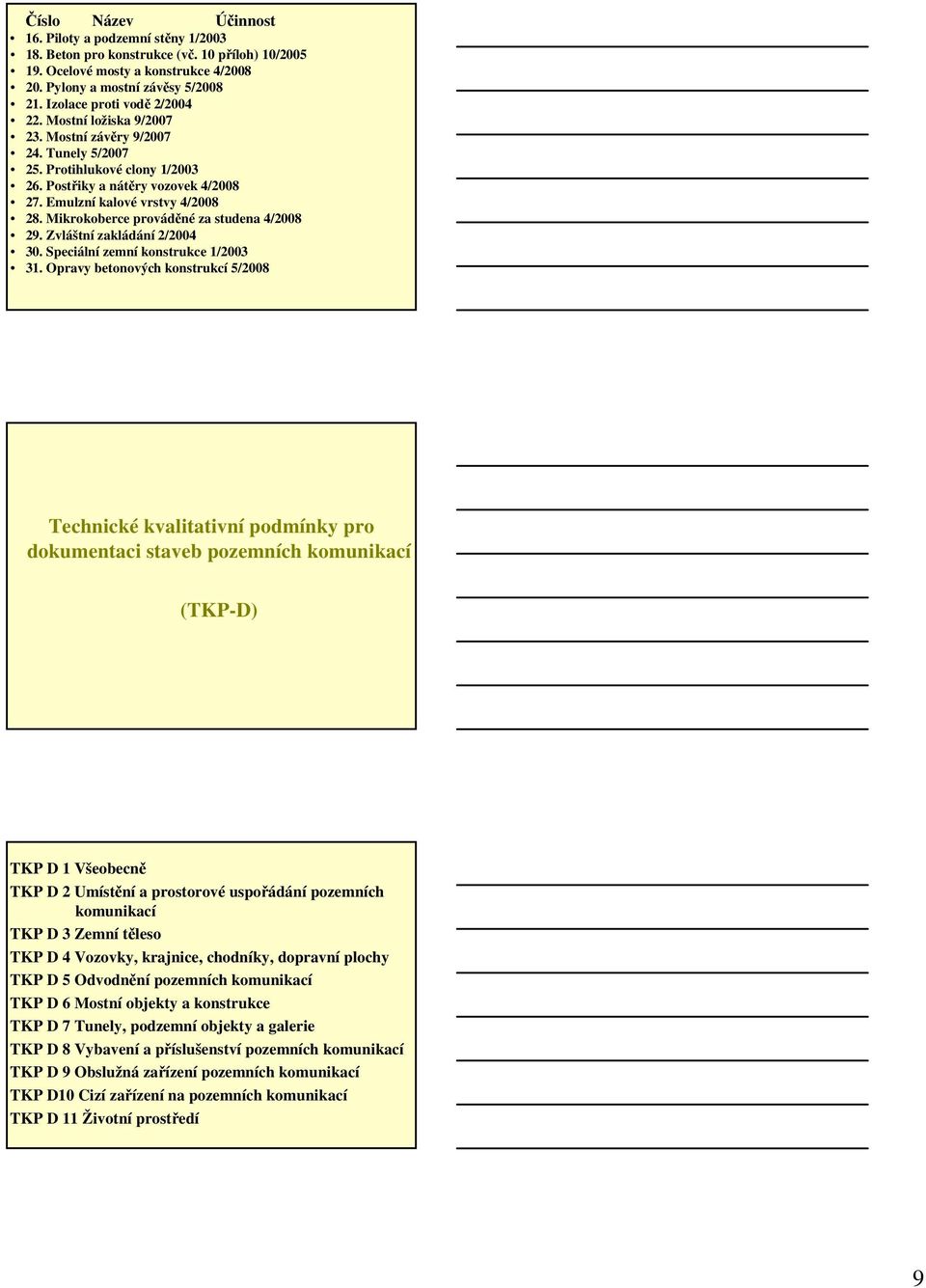

9 Číslo Název Účinnost 16. Piloty a podzemní stěny 1/ Beton pro konstrukce (vč. 10 příloh) 10/ Ocelové mosty a konstrukce 4/ Pylony a mostní závěsy 5/ Izolace proti vodě 2/ Mostní ložiska 9/ Mostní závěry 9/ Tunely 5/ Protihlukové clony 1/ Postřiky a nátěry vozovek 4/ Emulzní kalové vrstvy 4/ Mikrokoberce prováděné za studena 4/ Zvláštní zakládání 2/ Speciální zemní konstrukce 1/ Opravy betonových konstrukcí 5/2008 Technické kvalitativní podmínky pro dokumentaci staveb pozemních komunikací (TKP-D) TKP D 1 Všeobecně TKP D 2 Umístění a prostorové uspořádání pozemních komunikací TKP D 3 Zemní těleso TKP D 4 Vozovky, krajnice, chodníky, dopravní plochy TKP D 5 Odvodnění pozemních komunikací TKP D 6 Mostní objekty a konstrukce TKP D 7 Tunely, podzemní objekty a galerie TKP D 8 Vybavení a příslušenství pozemních komunikací TKP D 9 Obslužná zařízení pozemních komunikací TKP D10 Cizí zařízení na pozemních komunikací TKP D 11 Životní prostředí 9

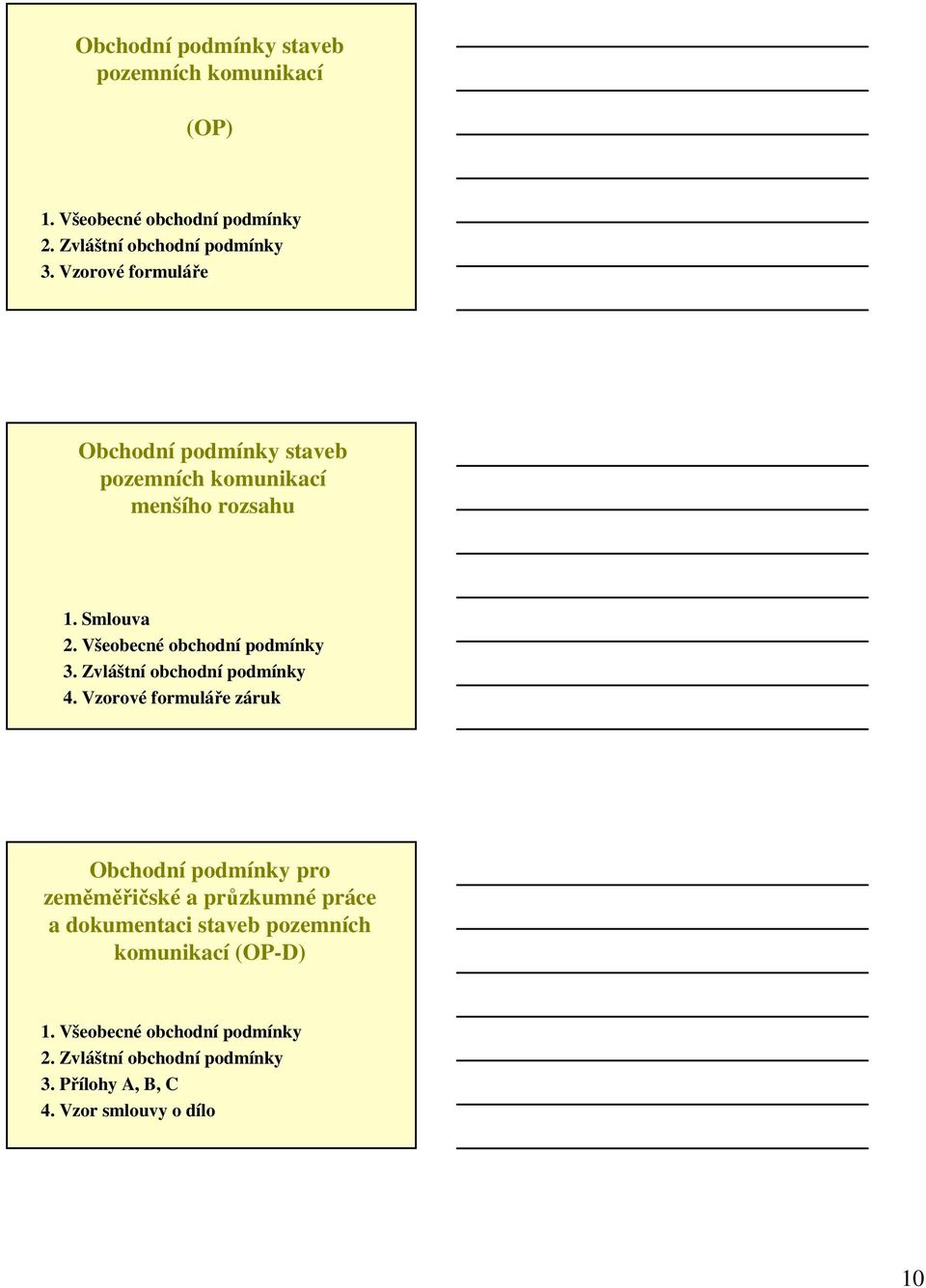

10 Obchodní podmínky staveb pozemních komunikací (OP) 1. Všeobecné obchodní podmínky 2. Zvláštní obchodní podmínky 3. Vzorové formuláře Obchodní podmínky staveb pozemních komunikací menšího rozsahu 1. Smlouva 2. Všeobecné obchodní podmínky 3. Zvláštní obchodní podmínky 4. Vzorové formuláře záruk Obchodní podmínky pro zeměměřičské a průzkumné práce a dokumentaci staveb pozemních komunikací (OP-D) 1. Všeobecné obchodní podmínky 2. Zvláštní obchodní podmínky 3. Přílohy A, B, C 4. Vzor smlouvy o dílo 10

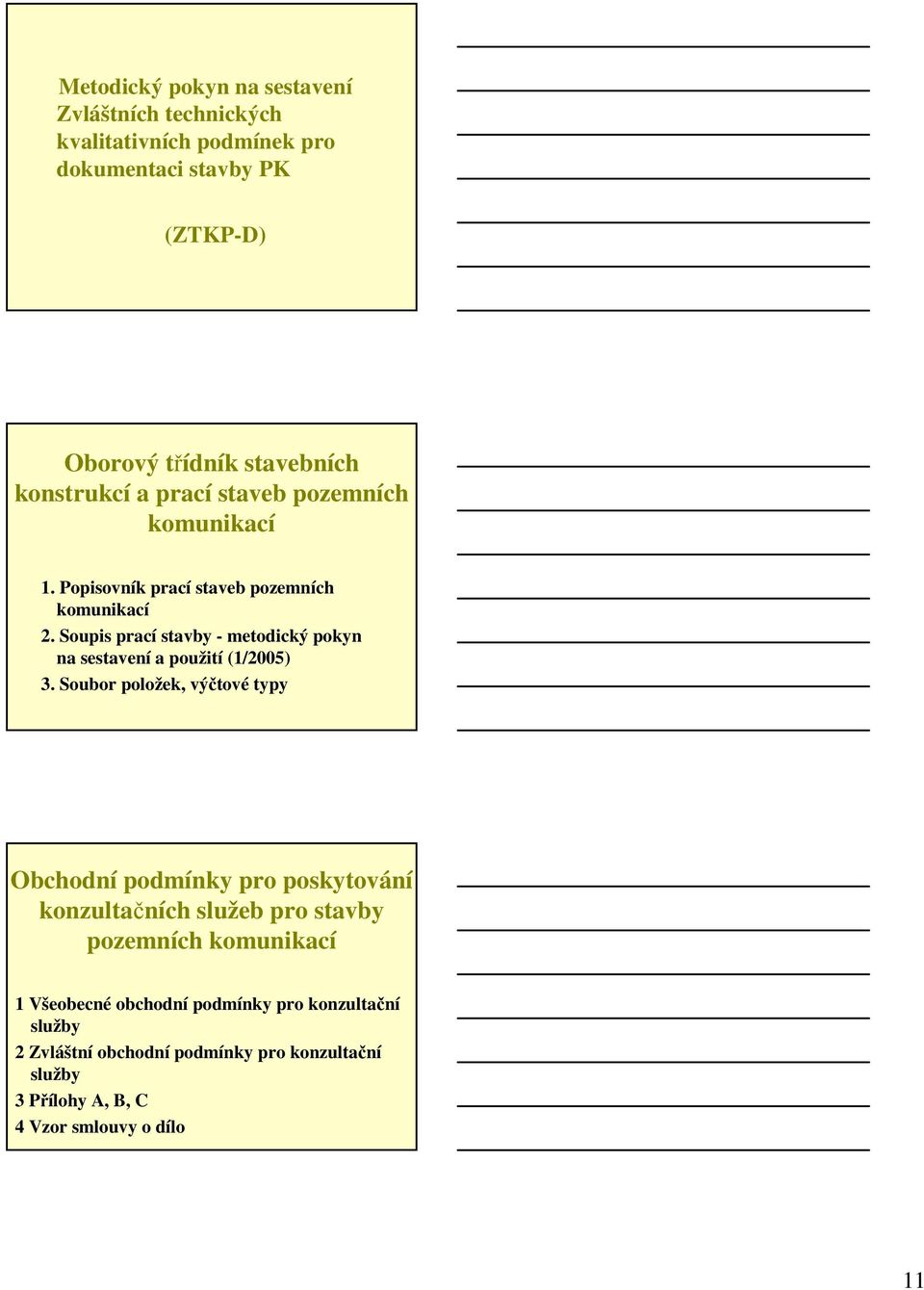

11 Metodický pokyn na sestavení Zvláštních technických kvalitativních podmínek pro dokumentaci stavby PK (ZTKP-D) Oborový třídník stavebních konstrukcí a prací staveb pozemních komunikací 1. Popisovník prací staveb pozemních komunikací 2. Soupis prací stavby - metodický pokyn na sestavení a použití (1/2005) 3. Soubor položek, výčtové typy Obchodní podmínky pro poskytování konzultačních služeb pro stavby pozemních komunikací 1 Všeobecné obchodní podmínky pro konzultační služby 2 Zvláštní obchodní podmínky pro konzultační služby 3 Přílohy A, B, C 4 Vzor smlouvy o dílo 11

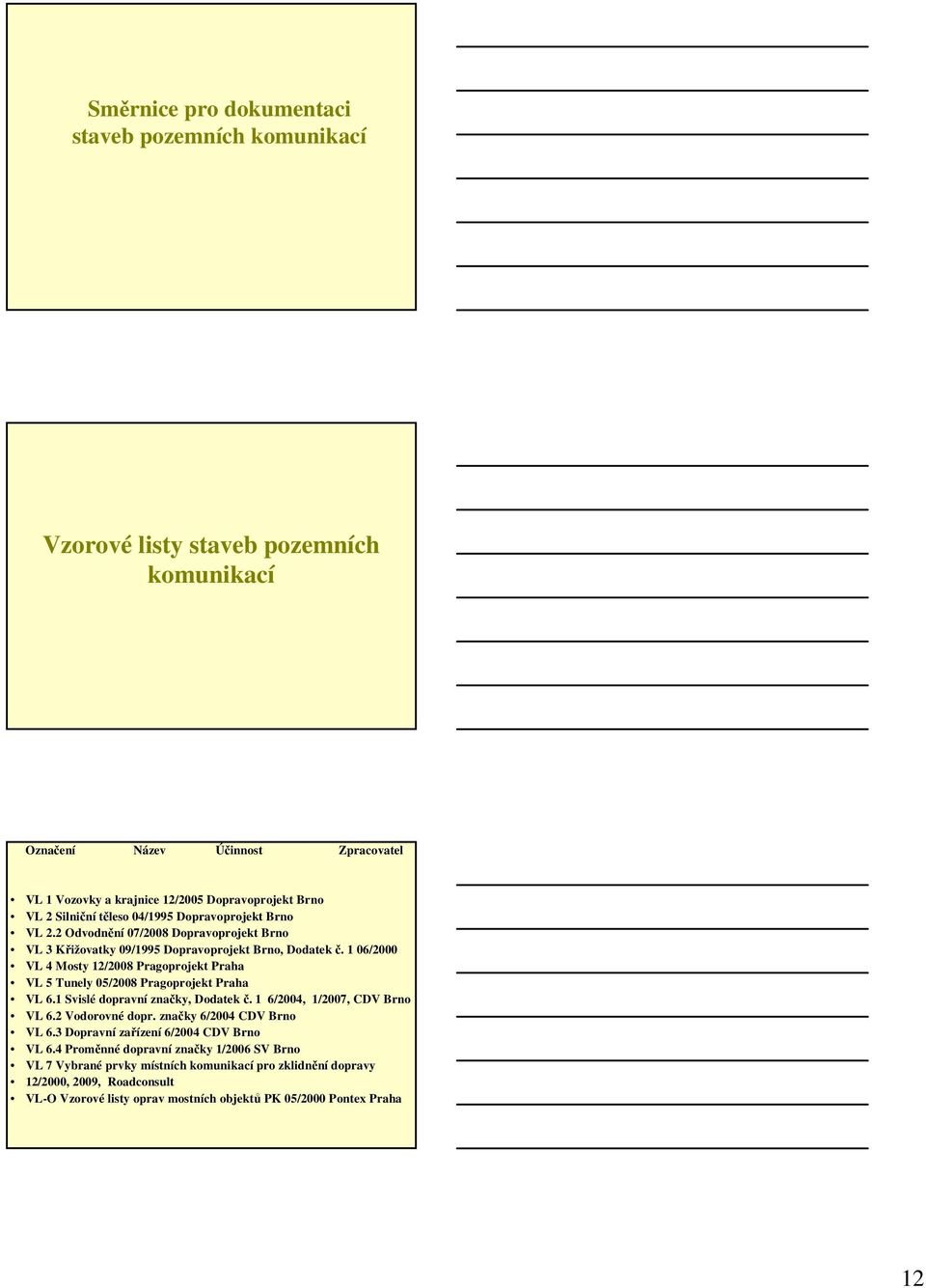

12 Směrnice pro dokumentaci staveb pozemních komunikací Vzorové listy staveb pozemních komunikací Označení Název Účinnost Zpracovatel VL 1 Vozovky a krajnice 12/2005 Dopravoprojekt Brno VL 2 Silniční těleso 04/1995 Dopravoprojekt Brno VL 2.2 Odvodnění 07/2008 Dopravoprojekt Brno VL 3 Křižovatky 09/1995 Dopravoprojekt Brno, Dodatek č. 1 06/2000 VL 4 Mosty 12/2008 Pragoprojekt Praha VL 5 Tunely 05/2008 Pragoprojekt Praha VL 6.1 Svislé dopravní značky, Dodatek č. 1 6/2004, 1/2007, CDV Brno VL 6.2 Vodorovné dopr. značky 6/2004 CDV Brno VL 6.3 Dopravní zařízení 6/2004 CDV Brno VL 6.4 Proměnné dopravní značky 1/2006 SV Brno VL 7 Vybrané prvky místních komunikací pro zklidnění dopravy 12/2000, 2009, Roadconsult VL-O Vzorové listy oprav mostních objektů PK 05/2000 Pontex Praha 12

13 Označení Název Účinnost Zpracovatel STŘ S 6 Vybavení a příslušenství silnic: 1989 S 6.2 Bezpečnostní zařízení S 6.3 Staničení, mezníkování a drobné prvky S 6.4 Sjezdy ze silnic S 6.5 Osvětlení silnic Sborník M: Technické předpisy pro místní komunikace M 0 Geodetické podklady, Inženýrsko-geologické podklady 1989 M 1 Zklidněné komunikace a komunikace pro chodce, Komunikace pro cyklisty 1993 M 6 Osvětlení, Protihlukové clony, Ostatní vybavenost MK 1993 M 8 Přechody pro chodce - úrovňové, mimoúrovňové 1990 M 9 Cizí zařízení 1993 Metodické pokyny Název Účinnost Zpracovatel Výkon stavebního dozoru na stavbách PK 2006 Pragoprojekt Hodnocení variant tras PK z technického, dopravního a ekonomického hlediska 1995 MD Vedení evidence o silnicích ČR 1998 ŘSD SBD Ostrava Dokumentace elektrických a geofyzikálních měření betonových mostních objektů a ostatních betonových konstrukcí PK 2008 JEKU Praha Oprávnění k výkonu prohlídek mostů PK - Věstník dopravy 6/

14 Ekologie při údržbě a opravách PK 1999 IMOS Brno Evidence vozovek silnic s dehtovými pojivy 1999 IMOS Brno Hospodárné využívání recyklovatelného asfalt. materiálu 2003 IMOS Brno Technicko ekonomické hodnocení výstavby tunelů PK 2001 Metodický pokyn k zásadám pro financování programů z prostředků SR, fondů EU, NATO a úvěrů se státní zárukou 2000 Prováděcí pokyny pro hodnocení efektivnosti silničních a dálničních staveb v investičních záměrech (metoda HDM-4) Věstník dopravy 26/ /2007 Provozování systému hospodaření s mosty 2008 PONTEX Praha, CD, Zásady pro hodnocení jakosti dokončených staveb PK zhotovitelem 11/2008 ŘSD Systém jakosti v oboru PK (SJ-PK) Věstník dopravy (VD) 9/2001 +VD 1/2002+VD 4/2003+VD 9/2005+VD 14-15/2005 (úplné znění) Metodický pokyn SJ-PK: část I Zásady část II/1 Projektové práce část II/2 Průzkumné a diagnostické práce část II/3 Zkušebnictví (laboratorníčinnost) část II/4 Provádění silničních a stavebních prací část II/5 Ostatní výrobky část II/6 Zavádění nové technologie Úplné znění MP SJ-PK (čj / ve znění pozdějších změn) je uvedeno ve Věstníku dopravy 18/2008 z , na Další průběžné dílčí aktualizace MP SJ-PK jsou uváděny na 14

15 Připravovaná revize MP zaměřená na zpřísnění kvalifikačních požadavků 2.5 ODBORNÁ ZPŮSOBILOST Správce stavby, který je odpovědný za výkon stavebního dozoru, musí z hlediska odborné způsobilosti vyhovovat požadavkům tohoto MP. Je-li správcem stavby fyzická osoba, vztahuje se tento požadavek na jeho osobu. Jestliže správcem stavby je právnická osoba, platí, že požadovanou odbornou způsobilost musí mít alespoň vedoucí pracovníci odpovídající za výkon stavebního dozoru. Obecně se požaduje, aby vedoucí pracovník vykonávajícíčinnost správce stavby měl ukončené vysokoškolské vzdělání stavebního směru a alespoň 5 roků praxe, z toho 3 roky ve výkonu stavebního dozoru, a byl držitelem Oprávnění k výkonu stavebního dozoru na stavbách pozemních komunikací pro stupeň I vydaného orgánem státní správy ve věcech dopravy v souladu s Přílohou č. 1 tohoto MP1). Odborné technické vzdělání Studium technických předpisů Odborné školení Oprávnění k výkonu stavebního dozoru na stavbách pozemních komunikací Písemný test a ústní zkouška Praxe na stavbě Výcvik Pro technicky méně náročné a jednoduché stavby platí úleva, že vedoucí pracovník vykonávající činnost správce stavby může mít ukončené odborné středoškolské vzdělání a nejméně 3 roky odborné praxe, z toho alespoň 1 rok ve výkonu stavebního dozoru, a je držitelem Oprávnění k výkonu stavebního dozoru na stavbách pozemních komunikací pro stupeň I vydaného orgánem státní správy ve věcech dopravy v souladu s Přílohou č. 1 tohoto MP1). 15

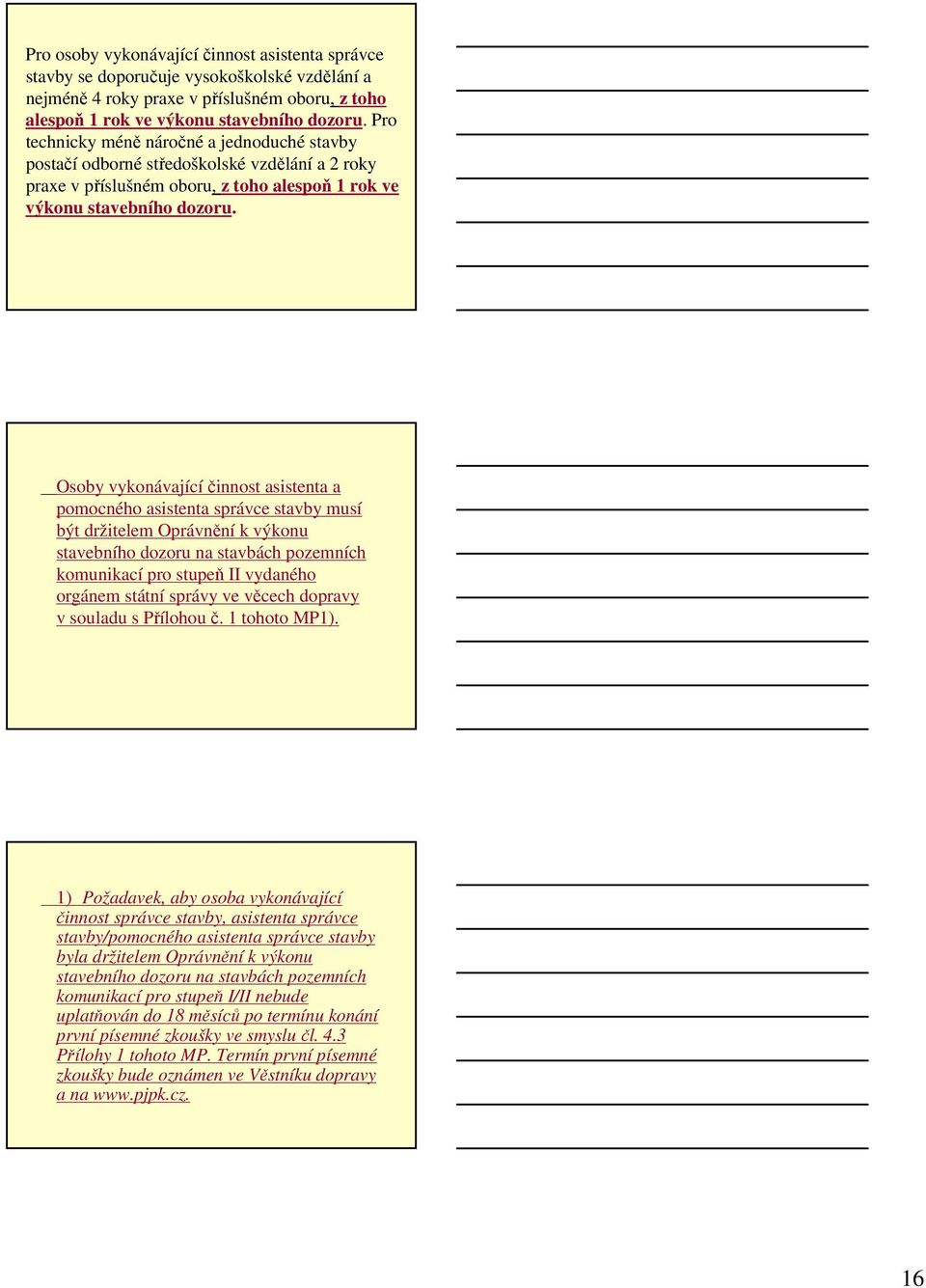

16 Pro osoby vykonávajícíčinnost asistenta správce stavby se doporučuje vysokoškolské vzdělání a nejméně 4 roky praxe v příslušném oboru, z toho alespoň 1 rok ve výkonu stavebního dozoru. Pro technicky méně náročné a jednoduché stavby postačí odborné středoškolské vzdělání a 2 roky praxe v příslušném oboru, z toho alespoň 1 rok ve výkonu stavebního dozoru. Osoby vykonávajícíčinnost asistenta a pomocného asistenta správce stavby musí být držitelem Oprávnění k výkonu stavebního dozoru na stavbách pozemních komunikací pro stupeň II vydaného orgánem státní správy ve věcech dopravy v souladu s Přílohou č. 1 tohoto MP1). 1) Požadavek, aby osoba vykonávající činnost správce stavby, asistenta správce stavby/pomocného asistenta správce stavby byla držitelem Oprávnění k výkonu stavebního dozoru na stavbách pozemních komunikací pro stupeň I/II nebude uplatňován do 18 měsíců po termínu konání první písemné zkoušky ve smyslu čl. 4.3 Přílohy 1 tohoto MP. Termín první písemné zkoušky bude oznámen ve Věstníku dopravy a na 16

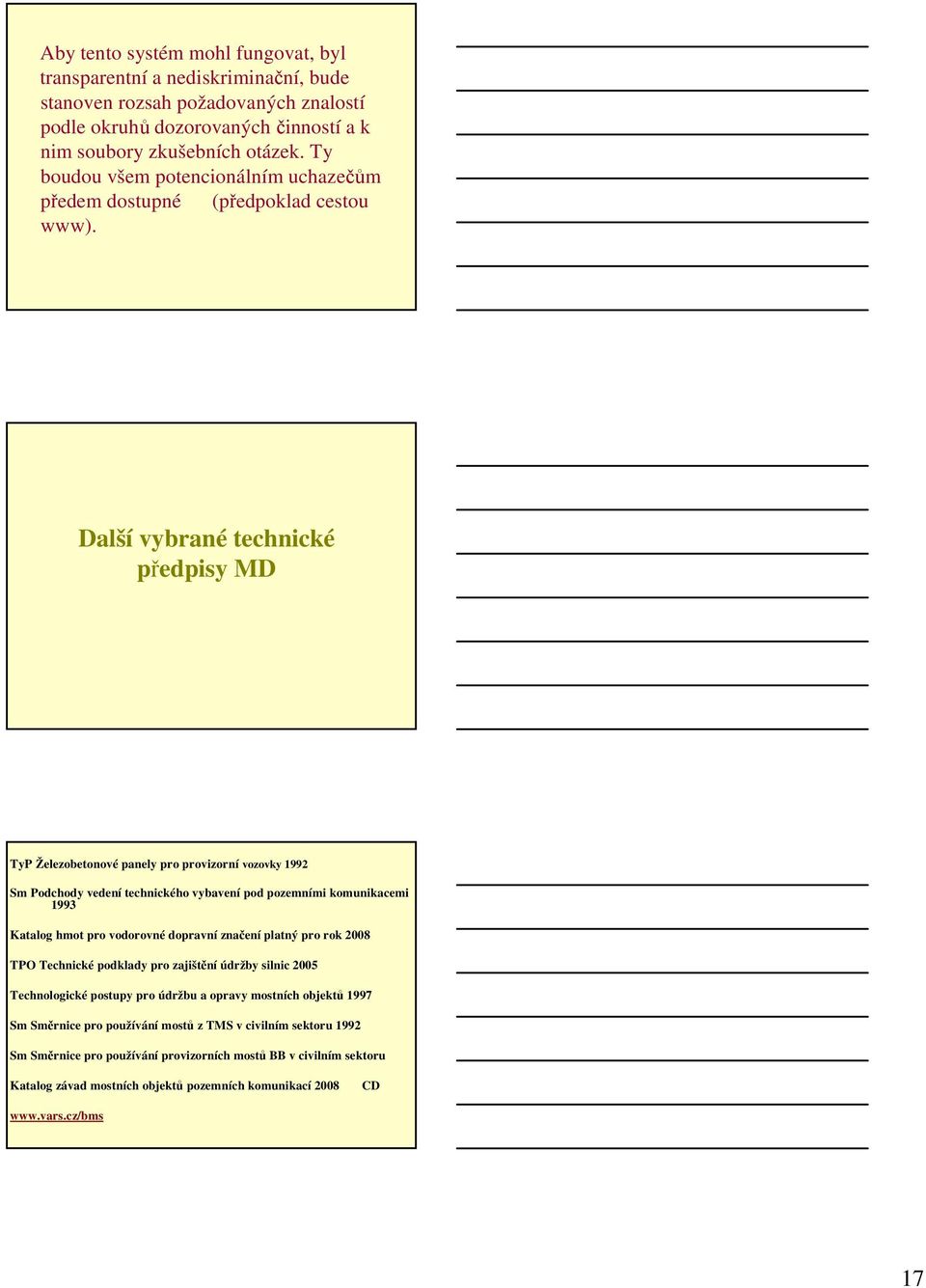

17 Aby tento systém mohl fungovat, byl transparentní a nediskriminační, bude stanoven rozsah požadovaných znalostí podle okruhů dozorovaných činností a k nim soubory zkušebních otázek. Ty boudou všem potencionálním uchazečům předem dostupné (předpoklad cestou www). Další vybrané technické předpisy MD TyP Železobetonové panely pro provizorní vozovky 1992 Sm Podchody vedení technického vybavení pod pozemními komunikacemi 1993 Katalog hmot pro vodorovné dopravní značení platný pro rok 2008 TPO Technické podklady pro zajištění údržby silnic 2005 Technologické postupy pro údržbu a opravy mostních objektů 1997 Sm Směrnice pro používání mostů z TMS v civilním sektoru 1992 Sm Směrnice pro používání provizorních mostů BB v civilním sektoru Katalog závad mostních objektů pozemních komunikací 2008 CD 17
